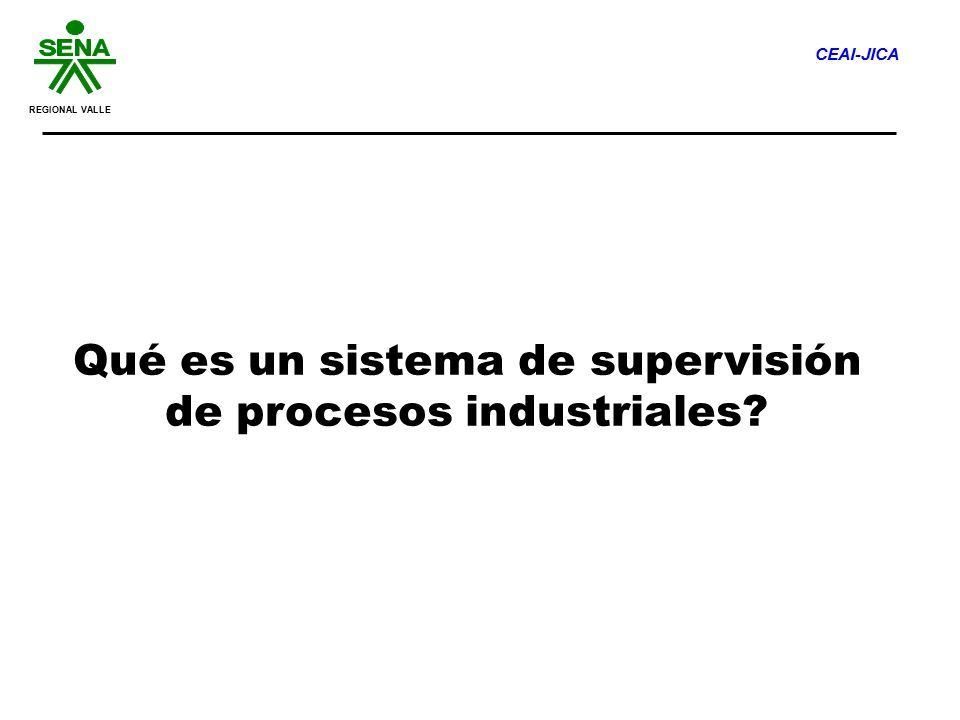

3 Qué es un sistema de supervisión de procesos industriales? REGIONAL VALLE CEAI-JICA

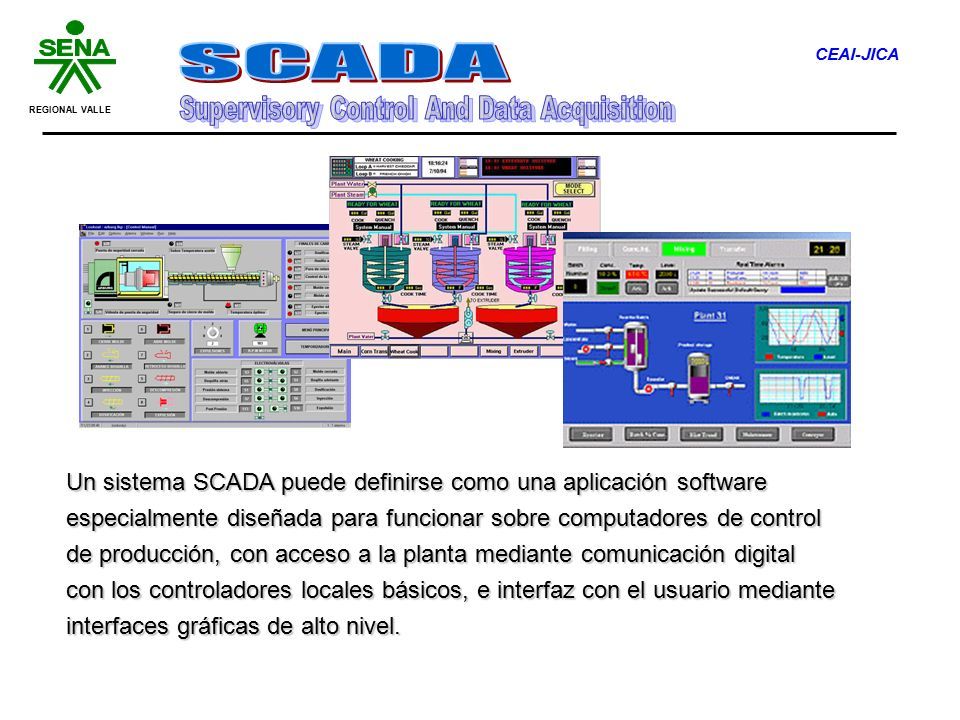

4 Un sistema SCADA puede definirse como una aplicación software especialmente diseñada para funcionar sobre computadores de control de producción, con acceso a la planta mediante comunicación digital con los controladores locales básicos, e interfaz con el usuario mediante interfaces gráficas de alto nivel. REGIONAL VALLE CEAI-JICA

5 El sistema permite comunicarse con los dispositivos de campo para controlar el proceso de forma automática desde la pantalla del ordenador, que es configurada por el usuario y puede ser modificada con facilidad. REGIONAL VALLE CEAI-JICA

6 REGIONAL VALLE CEAI-JICA Nivel de Información Nivel de dispositivos Station MMI 24vdc 509 -BOD Modular I/O Block I/O Micro Drive Nivel de control Gateway or Linking Device Programmable Device Support PC Motor Starter Micro PLC Operator Interface Drive Servo Gateway or Linking Device Maintenance PC Desktop PC Controller

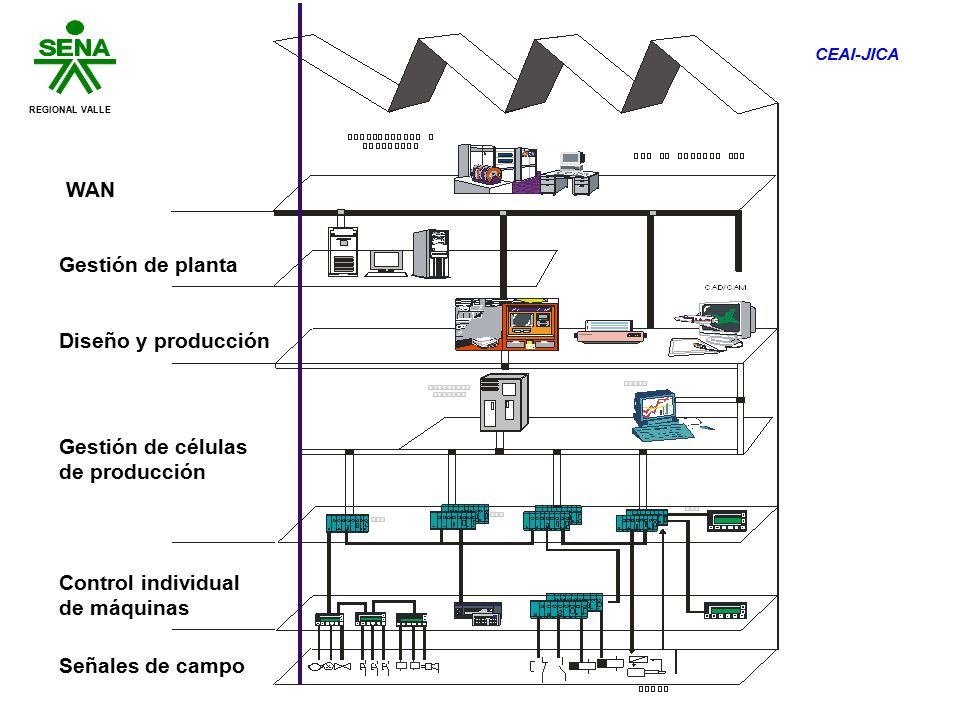

7 REGIONAL VALLE CEAI-JICA WAN Gestión de planta Diseño y producción Gestión de células de producción Control individual de máquinas Señales de campo

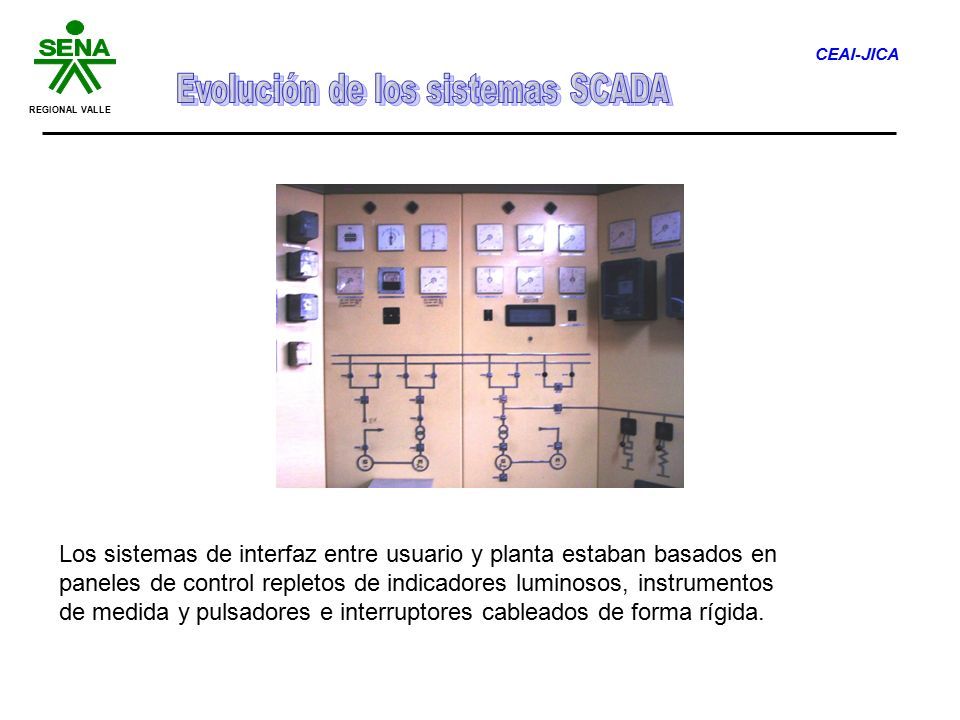

8 Los sistemas de interfaz entre usuario y planta estaban basados en paneles de control repletos de indicadores luminosos, instrumentos de medida y pulsadores e interruptores cableados de forma rígida. REGIONAL VALLE CEAI-JICA

9 REGIONAL VALLE CEAI-JICA Los sistemas de interfaz de usuario rígidos están siendo reemplazados por sistemas digitales, implementados sobre la pantalla de un computador, conocidos como HMI (Human Machine Interface).

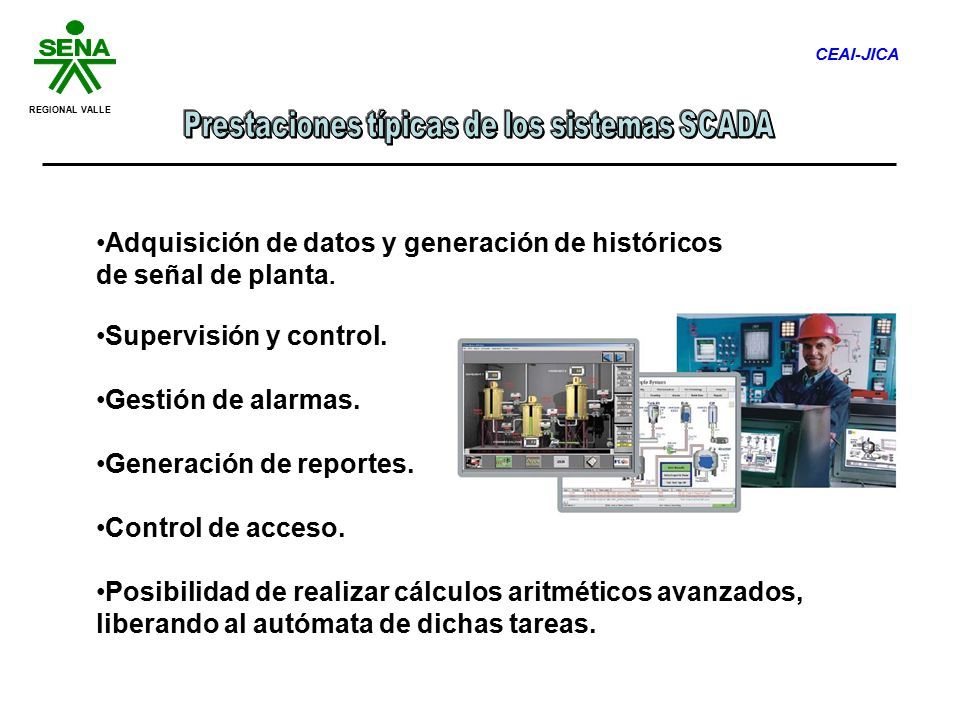

10 Adquisición de datos y generación de históricos de señal de planta. Supervisión y control. Gestión de alarmas. Generación de reportes. Control de acceso. Posibilidad de realizar cálculos aritméticos avanzados, liberando al autómata de dichas tareas. REGIONAL VALLE CEAI-JICA

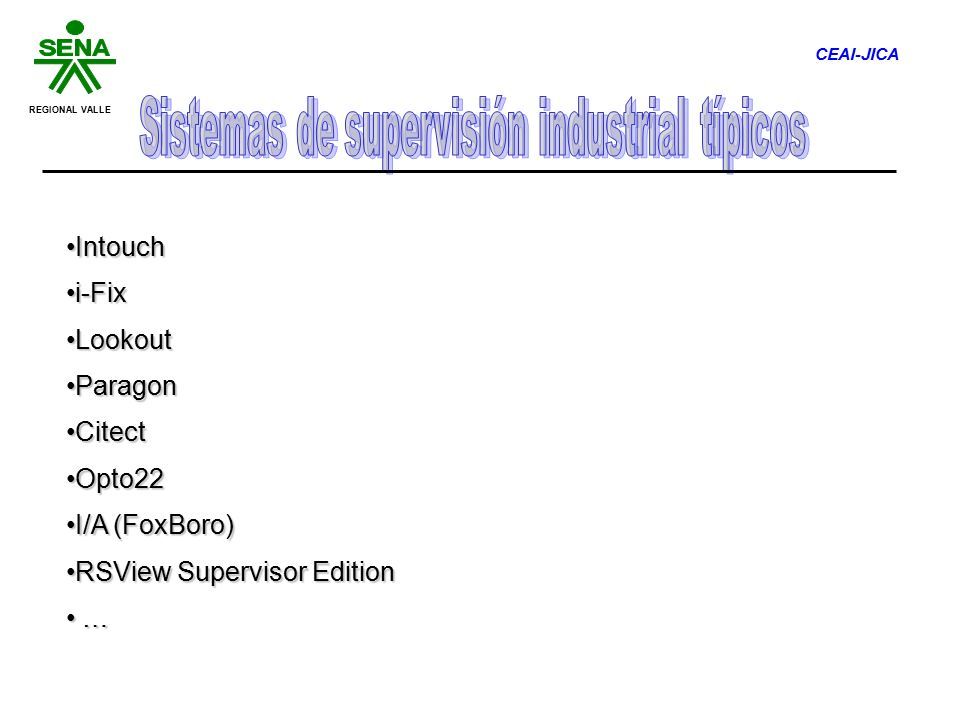

11 REGIONAL VALLE CEAI-JICA IntouchIntouch i-Fixi-Fix LookoutLookout ParagonParagon CitectCitect Opto22Opto22 I/A (FoxBoro)I/A (FoxBoro) RSView Supervisor EditionRSView Supervisor Edition … …

12 REGIONAL VALLE CEAI-JICA En este tipo de arquitectura se pueden distinguir dos capas: La capa cliente: Se ocupa de la interacción entre el ser humano y la máquina. La capa servidor de datos: Esta capa es responsable de comunicarse con los dispositivos de campo mediante los controladores de proceso, y de enviar la información a otras estaciones cliente mediante la red de la compañía.

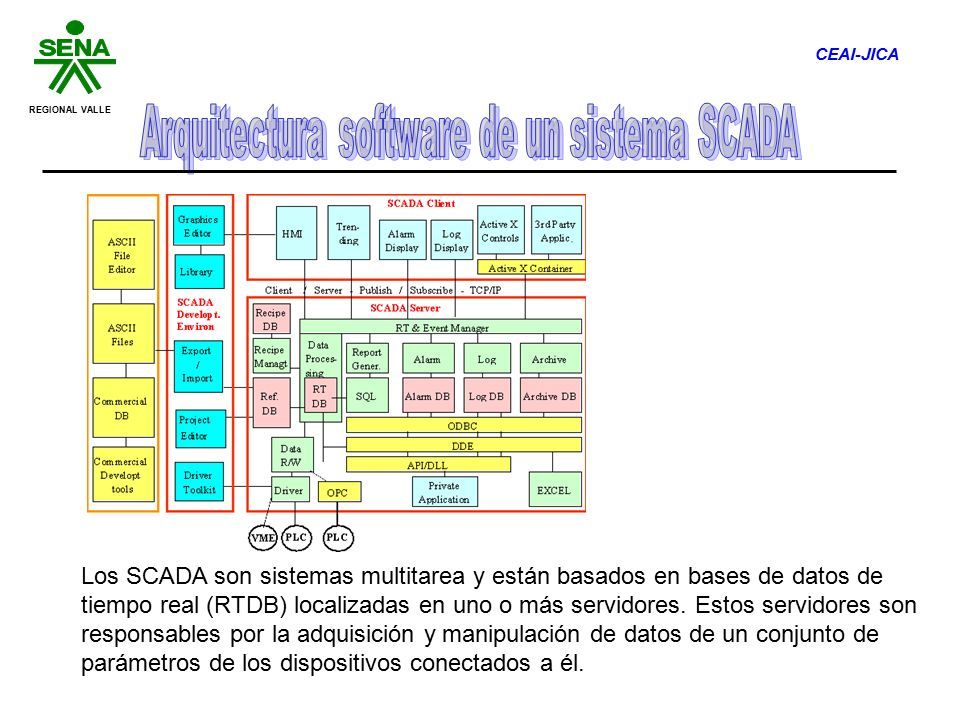

13 REGIONAL VALLE CEAI-JICA Los SCADA son sistemas multitarea y están basados en bases de datos de tiempo real (RTDB) localizadas en uno o más servidores. Estos servidores son responsables por la adquisición y manipulación de datos de un conjunto de parámetros de los dispositivos conectados a él.

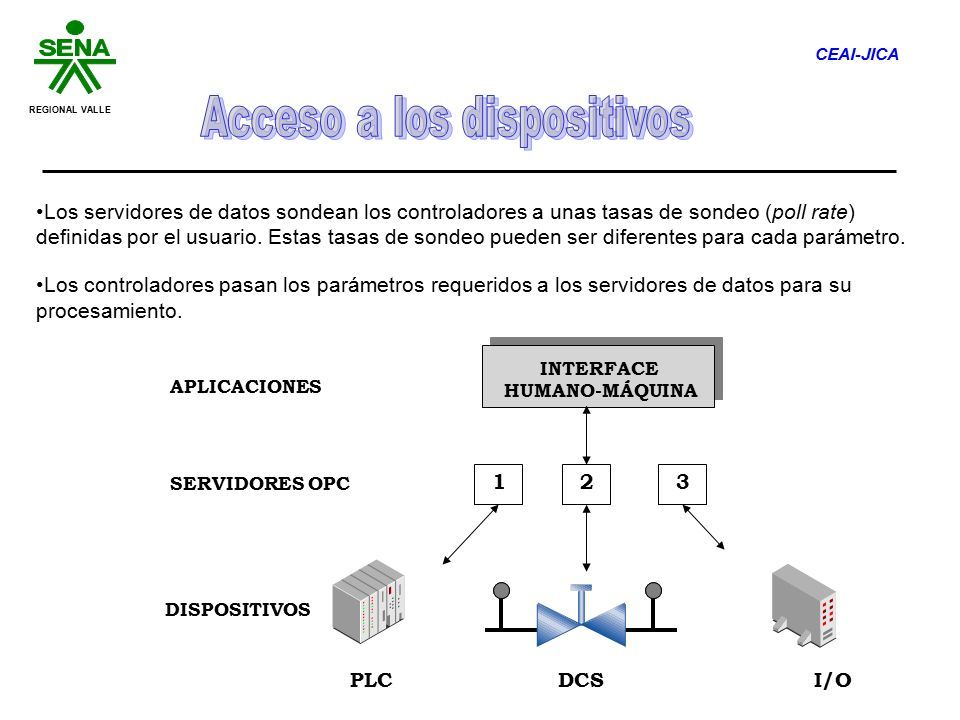

14 REGIONAL VALLE CEAI-JICA Los servidores de datos sondean los controladores a unas tasas de sondeo (poll rate) definidas por el usuario. Estas tasas de sondeo pueden ser diferentes para cada parámetro. Los controladores pasan los parámetros requeridos a los servidores de datos para su procesamiento. APLICACIONES SERVIDORES OPC INTERFACE HUMANO-MÁQUINA 123 DISPOSITIVOS PLCDCSI/O

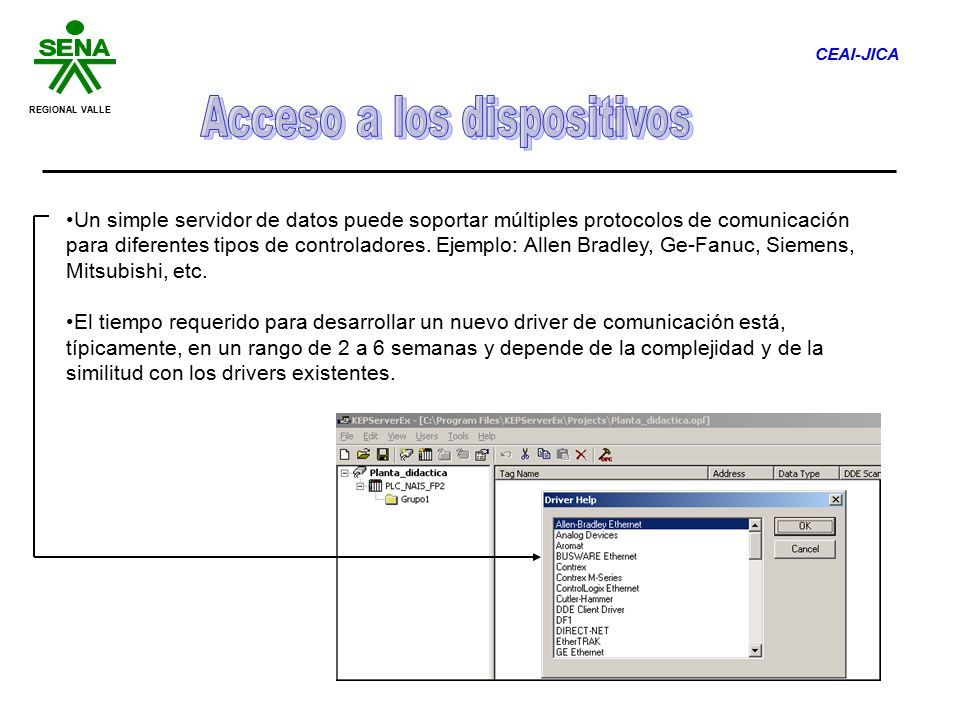

15 Un simple servidor de datos puede soportar múltiples protocolos de comunicación para diferentes tipos de controladores. Ejemplo: Allen Bradley, Ge-Fanuc, Siemens, Mitsubishi, etc. El tiempo requerido para desarrollar un nuevo driver de comunicación está, típicamente, en un rango de 2 a 6 semanas y depende de la complejidad y de la similitud con los drivers existentes. REGIONAL VALLE CEAI-JICA

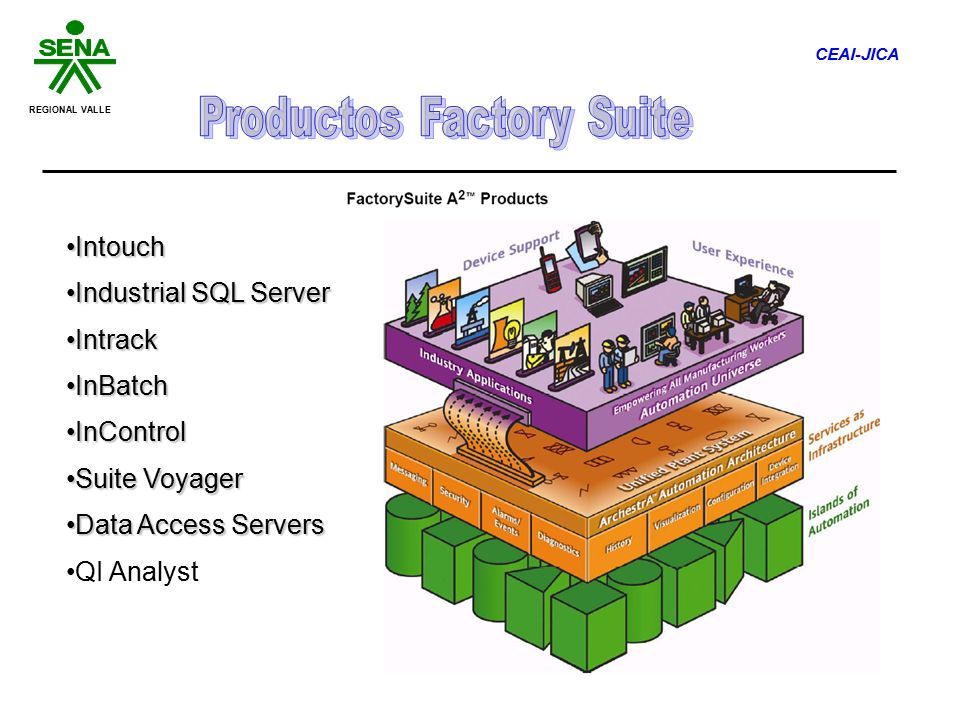

16 REGIONAL VALLE CEAI-JICA IntouchIntouch Industrial SQL ServerIndustrial SQL Server IntrackIntrack InBatchInBatch InControlInControl Suite VoyagerSuite Voyager Data Access ServersData Access Servers QI Analyst

17 REGIONAL VALLE CEAI-JICA Requerimientos Hardware / Software: Cualquier PC con un Pentium III mínimo a 700 MHz. Se recomienda un procesador a 1.2 GHz o superior. 2 GB de espacio libre en disco. Mínimo 256 MB de espacio libre en disco. Adaptador SVGA con 2 MB de memoria RAM. Dispositivo apuntador. Adaptador de red. Microsoft Windows 2000 Professional con Service Pack 3 ó Windows XP con Service Pack 1.
