1 CATAGENESIS DE MATERIA ORGANICA

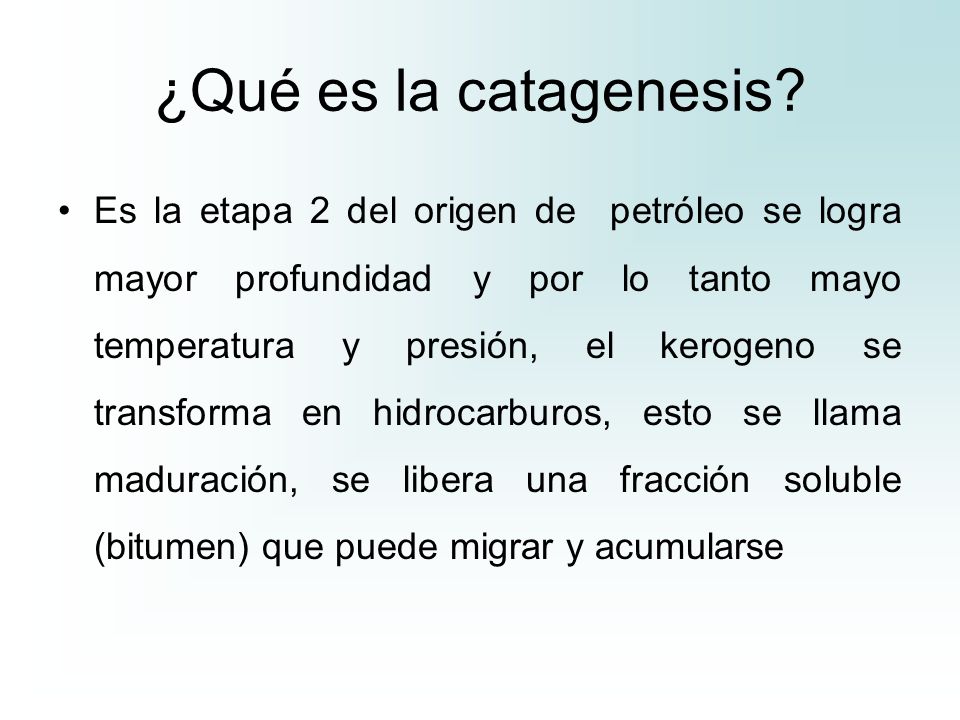

2 ¿Qué es la catagenesis? Es la etapa 2 del origen de petróleo se logra mayor profundidad y por lo tanto mayo temperatura y presión, el kerogeno se transforma en hidrocarburos, esto se llama maduración, se libera una fracción soluble (bitumen) que puede migrar y acumularse

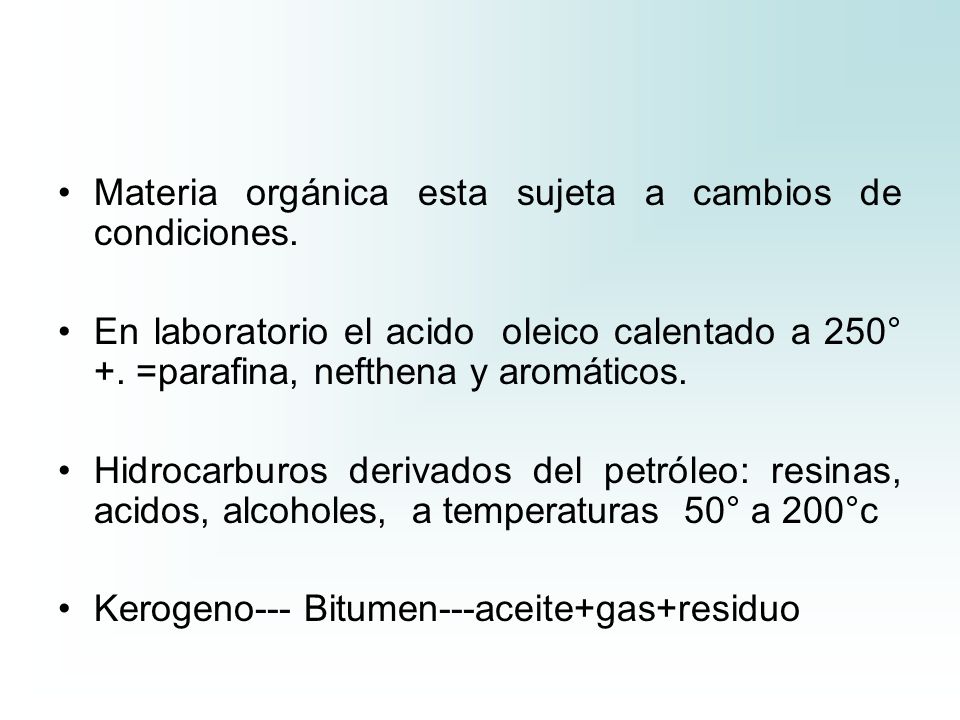

3 Materia orgánica esta sujeta a cambios de condiciones. En laboratorio el acido oleico calentado a 250° +. =parafina, nefthena y aromáticos. Hidrocarburos derivados del petróleo: resinas, acidos, alcoholes, a temperaturas 50° a 200°c Kerogeno--- Bitumen---aceite+gas+residuo

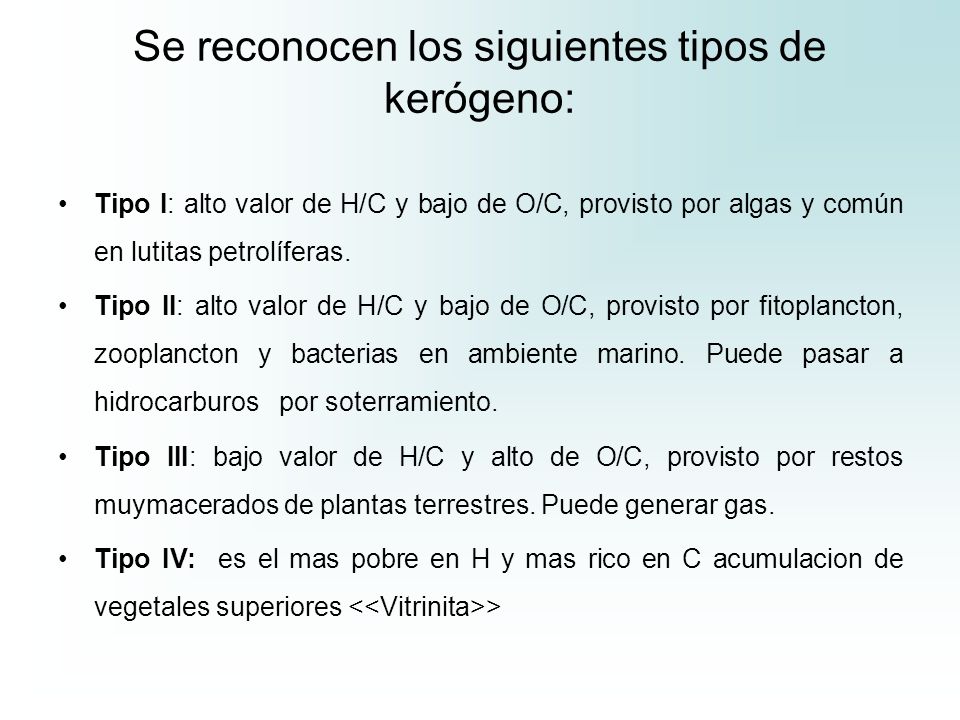

4 Se reconocen los siguientes tipos de kerógeno: Tipo I: alto valor de H/C y bajo de O/C, provisto por algas y común en lutitas petrolíferas. Tipo II: alto valor de H/C y bajo de O/C, provisto por fitoplancton, zooplancton y bacterias en ambiente marino. Puede pasar a hidrocarburos por soterramiento. Tipo III: bajo valor de H/C y alto de O/C, provisto por restos muymacerados de plantas terrestres. Puede generar gas. Tipo IV: es el mas pobre en H y mas rico en C acumulacion de vegetales superiores >

5 LA VENTANA DE ACEITE

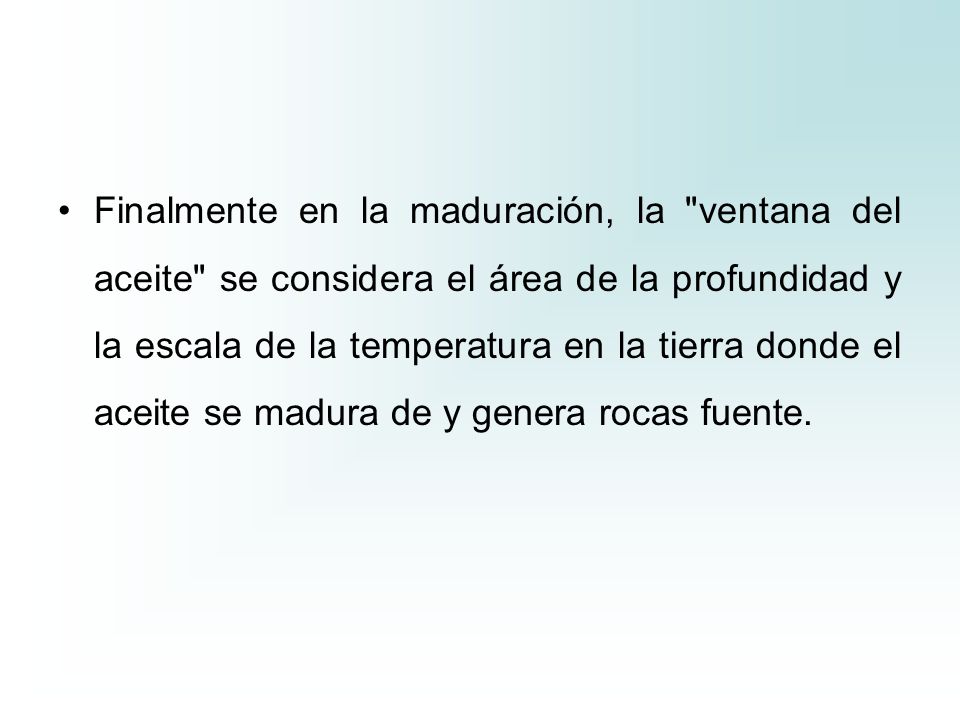

6 Finalmente en la maduración, la "ventana del aceite" se considera el área de la profundidad y la escala de la temperatura en la tierra donde el aceite se madura de y genera rocas fuente.

7 La mayoria de las rocas fuente estan en el rango d temperatura de los 60° a 175°. En diversas regiones depende de los gradientes geotérmicos dentro de la corteza de tierra Gas biogénico Gas Termal

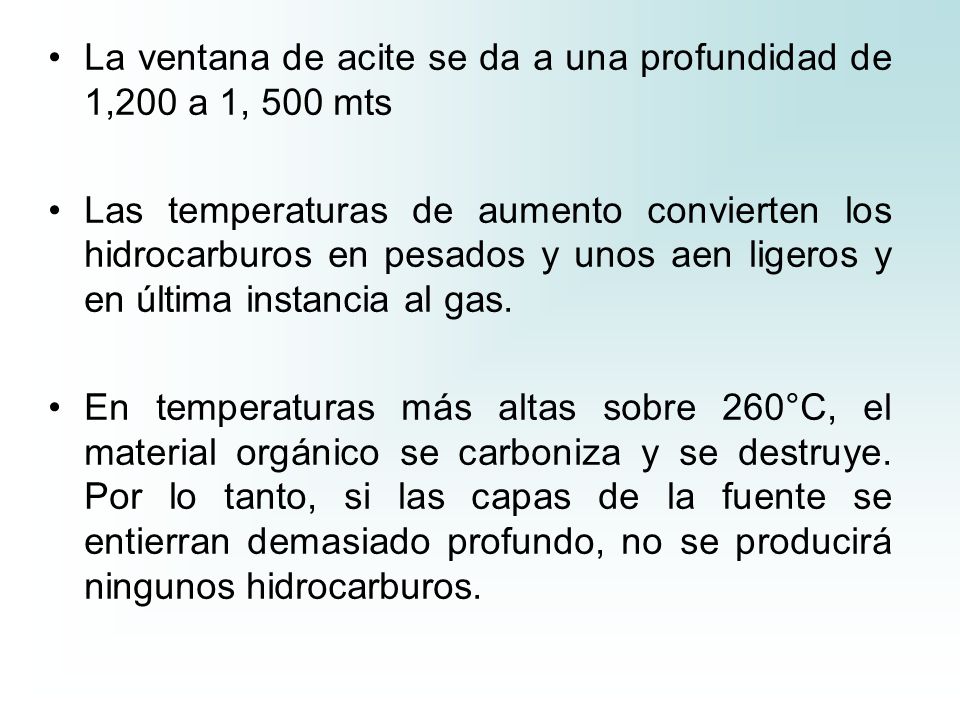

8 La ventana de acite se da a una profundidad de 1,200 a 1, 500 mts Las temperaturas de aumento convierten los hidrocarburos en pesados y unos aen ligeros y en última instancia al gas. En temperaturas más altas sobre 260°C, el material orgánico se carboniza y se destruye. Por lo tanto, si las capas de la fuente se entierran demasiado profundo, no se producirá ningunos hidrocarburos.

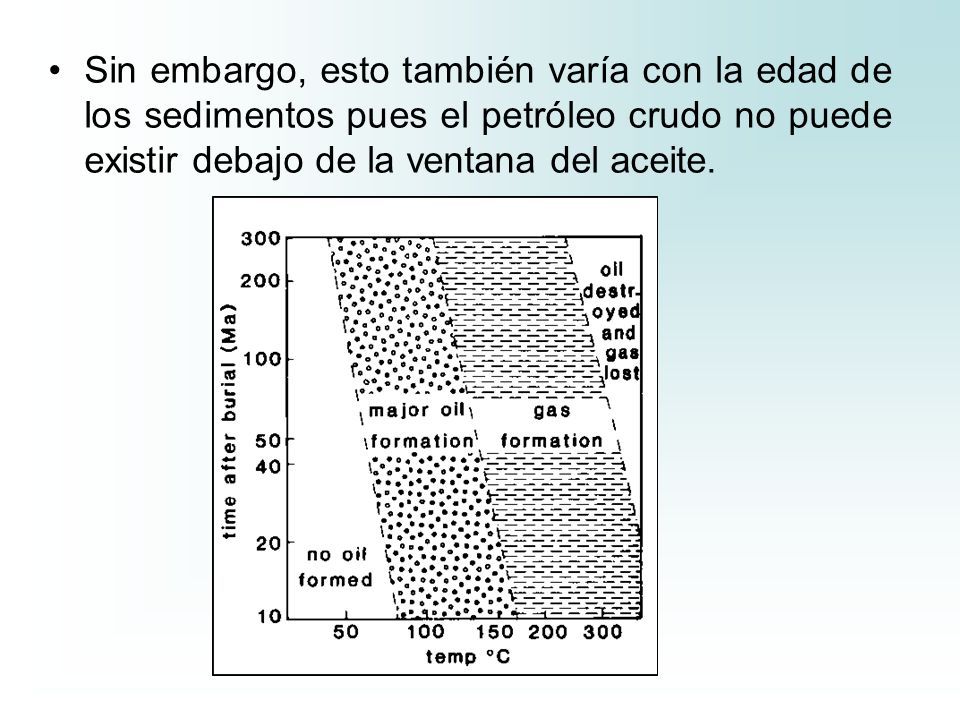

9 Sin embargo, esto también varía con la edad de los sedimentos pues el petróleo crudo no puede existir debajo de la ventana del aceite.

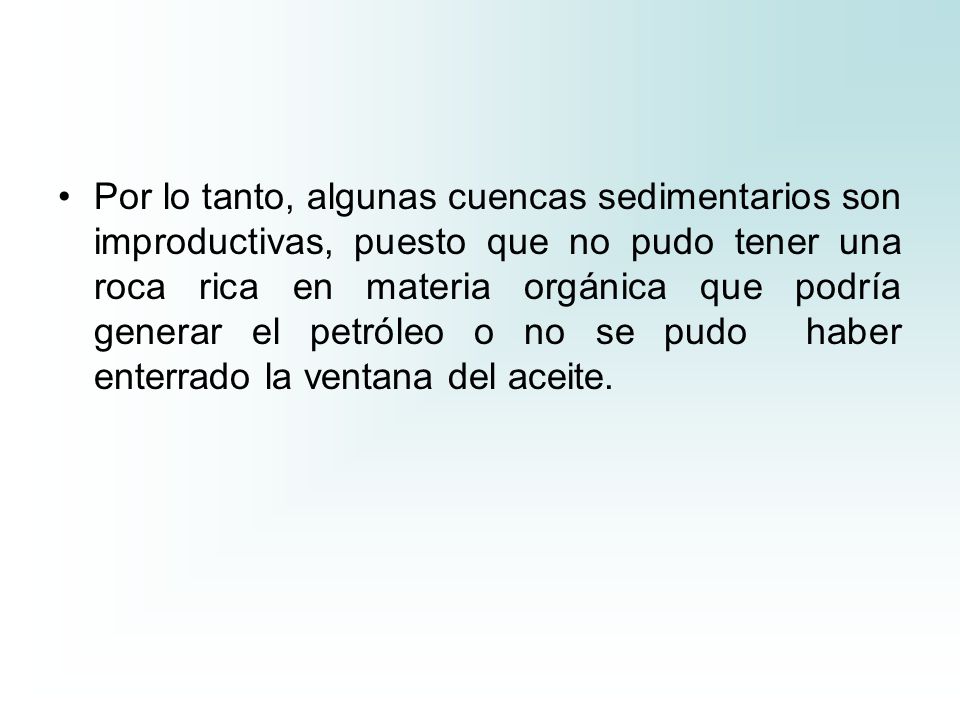

10 Por lo tanto, algunas cuencas sedimentarios son improductivas, puesto que no pudo tener una roca rica en materia orgánica que podría generar el petróleo o no se pudo haber enterrado la ventana del aceite.

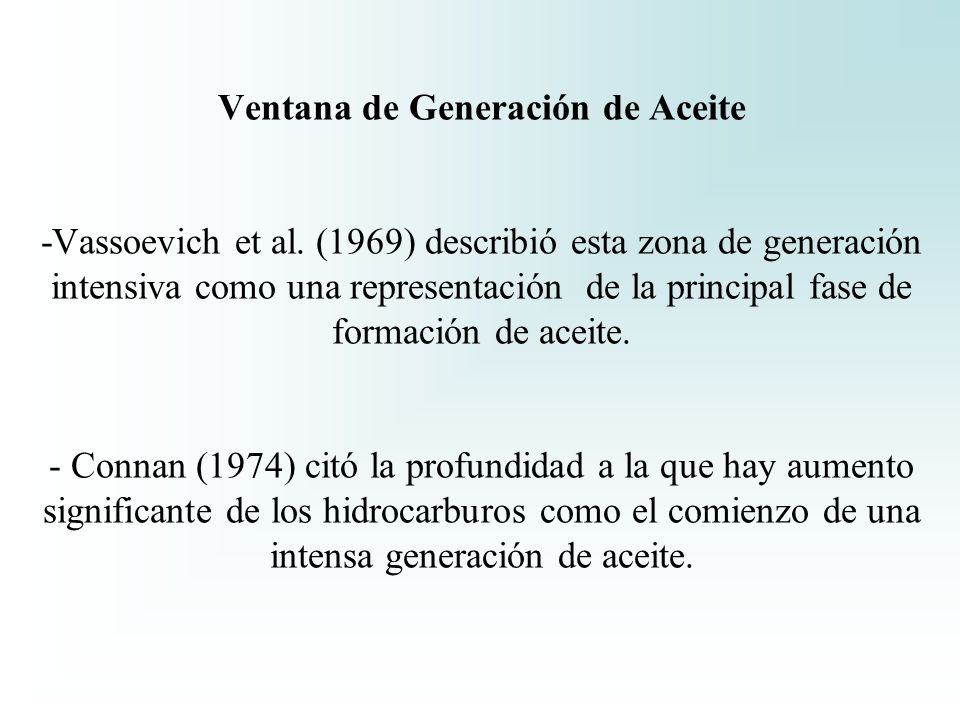

11 Ventana de Generación de Aceite -Vassoevich et al. (1969) describió esta zona de generación intensiva como una representación de la principal fase de formación de aceite. - Connan (1974) citó la profundidad a la que hay aumento significante de los hidrocarburos como el comienzo de una intensa generación de aceite.

12 Un ejemplo claro de la ventana de generación de aceite es el pozo Padre Sur. En este sitio hay un incremento exponencial en la formación de hidrocarburos (2.5 km), el cual alcanza el máximo alrededor de 4 kilómetros (1300 pies), equivalente a 140°C. El intervalo de 3 a 4.9 kilómetros es la ventana de aceite. El principio de la generación intensa de aceite es el comienzo de la ventana.

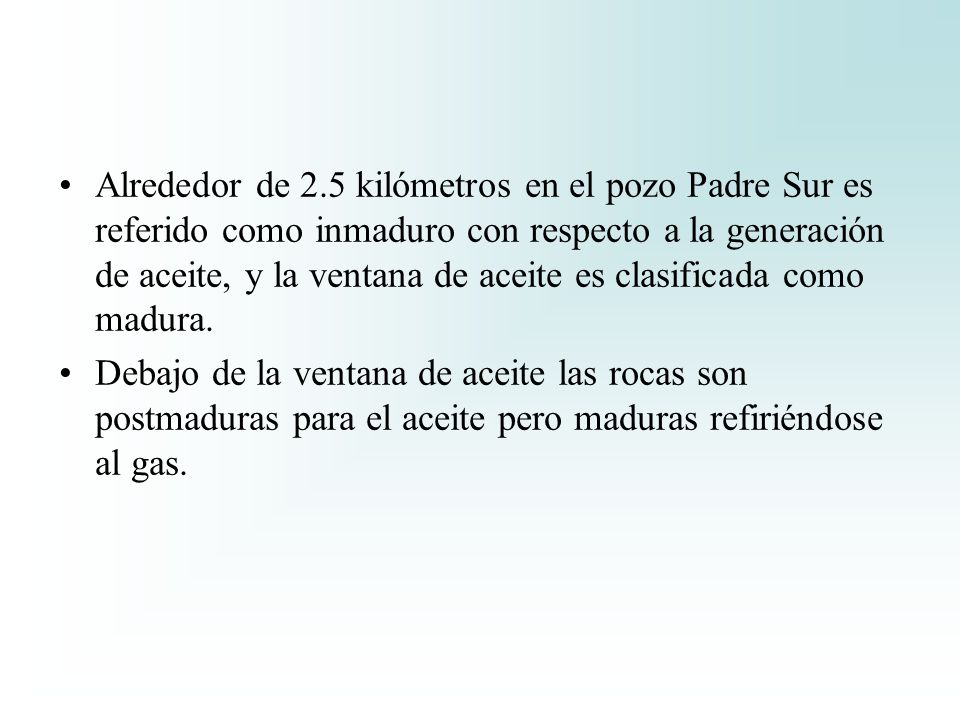

13 Alrededor de 2.5 kilómetros en el pozo Padre Sur es referido como inmaduro con respecto a la generación de aceite, y la ventana de aceite es clasificada como madura. Debajo de la ventana de aceite las rocas son postmaduras para el aceite pero maduras refiriéndose al gas.

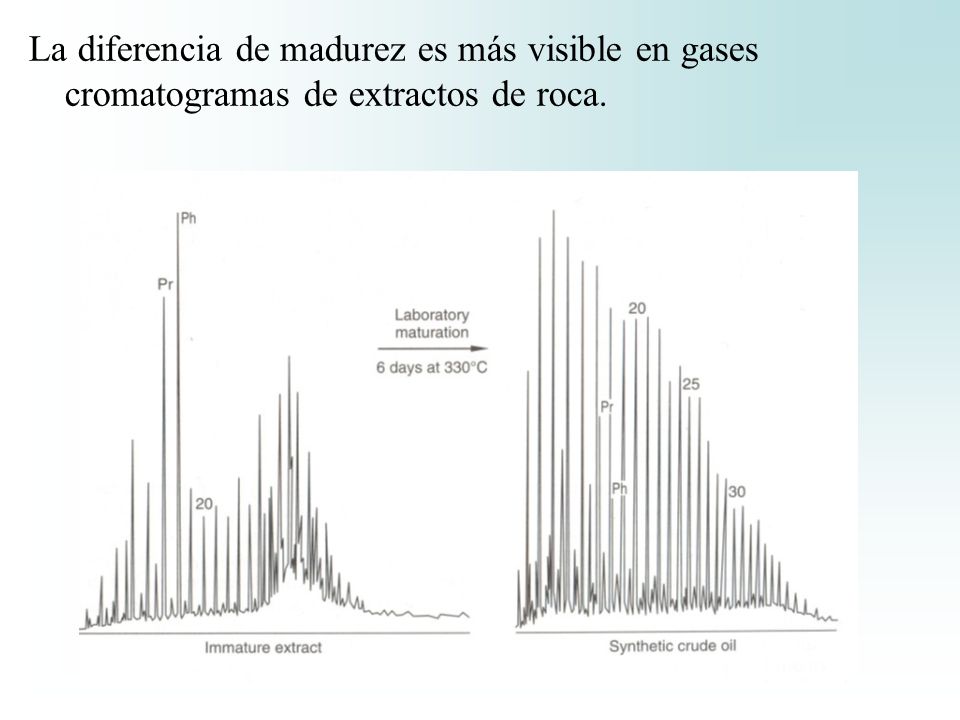

14 La diferencia de madurez es más visible en gases cromatogramas de extractos de roca.

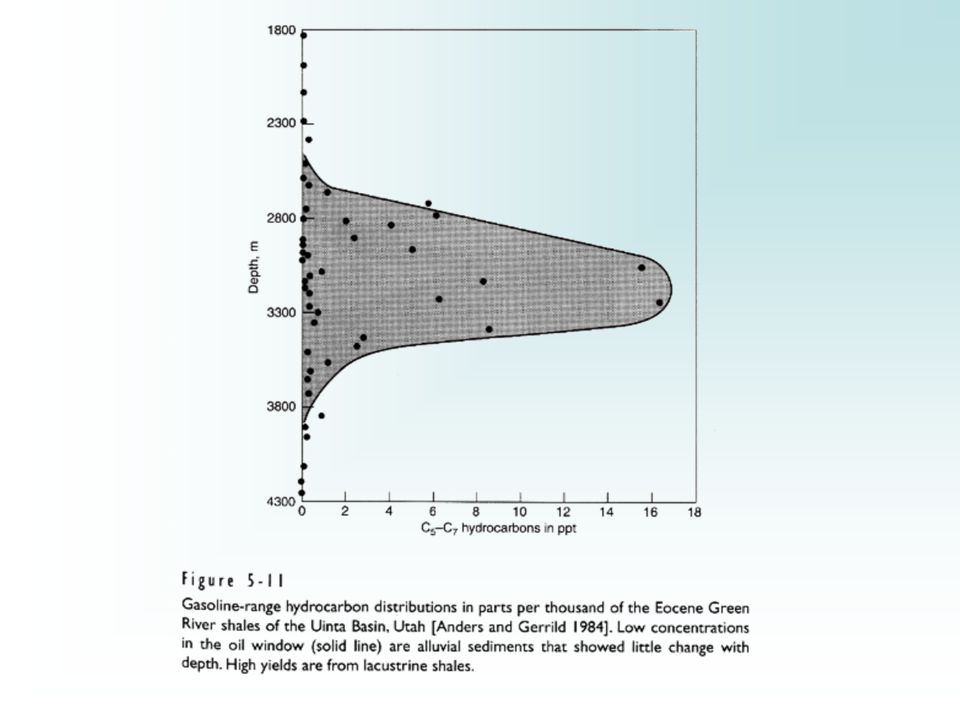

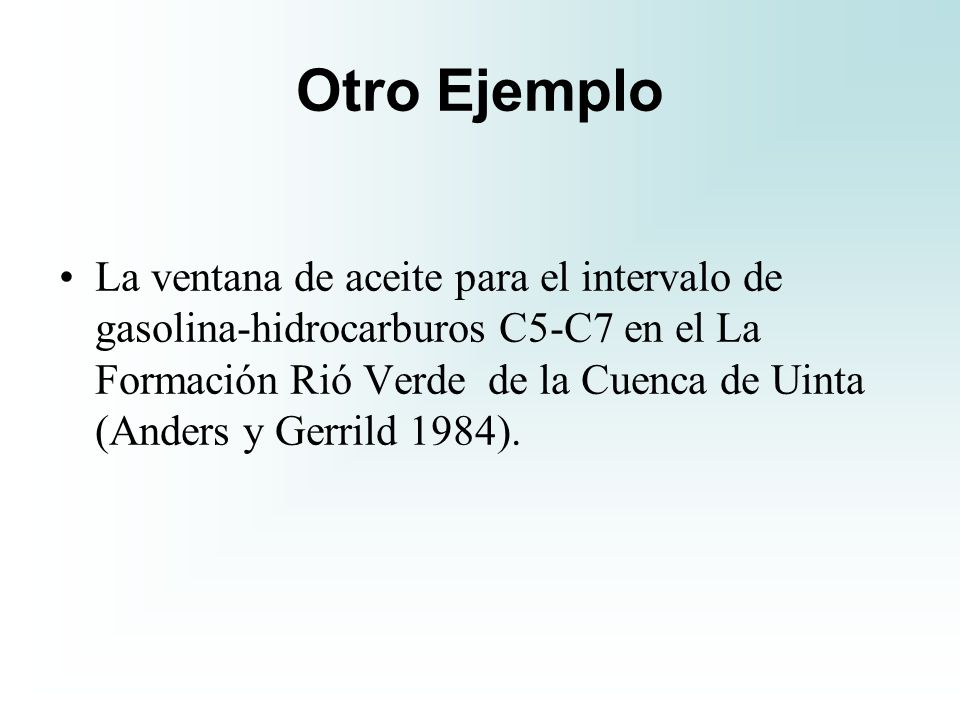

15 Otro Ejemplo La ventana de aceite para el intervalo de gasolina-hidrocarburos C5-C7 en el La Formación Rió Verde de la Cuenca de Uinta (Anders y Gerrild 1984).

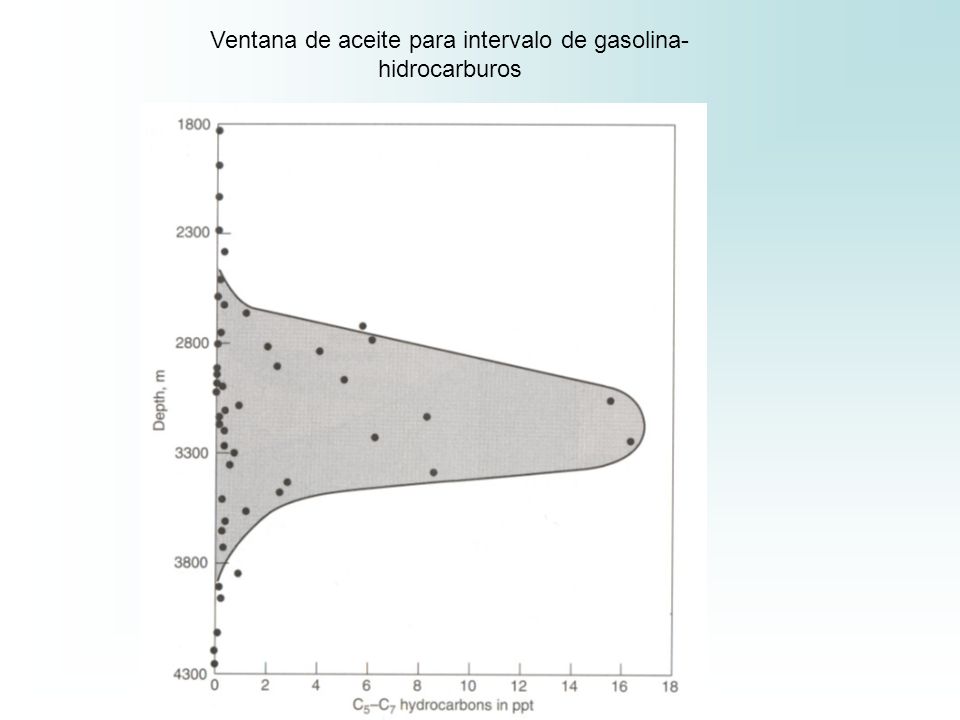

16 Ventana de aceite para intervalo de gasolina- hidrocarburos

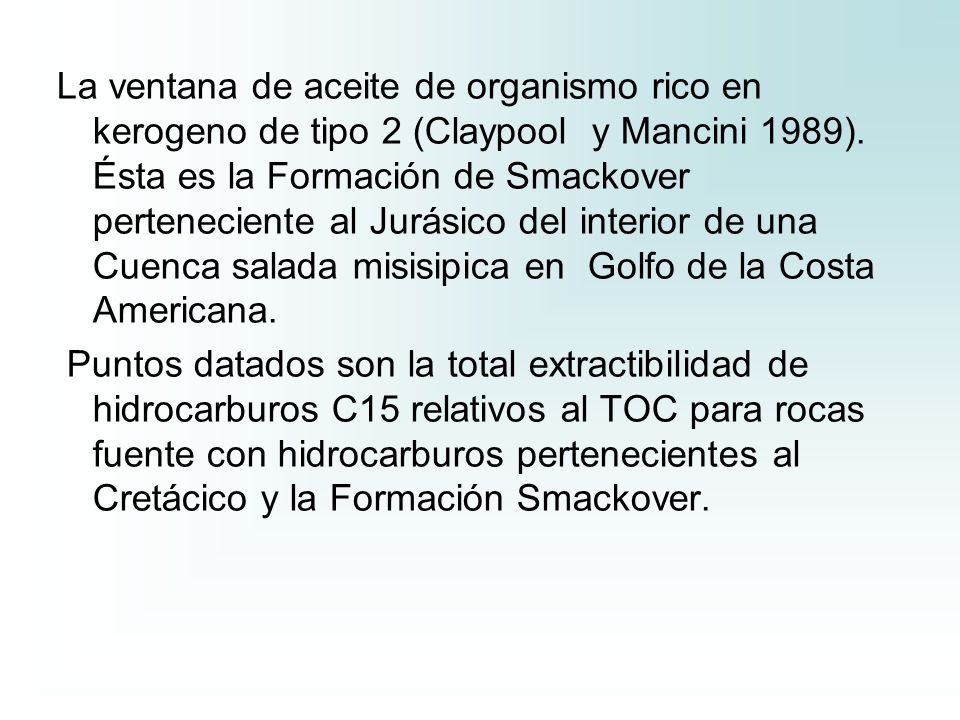

17 La ventana de aceite de organismo rico en kerogeno de tipo 2 (Claypool y Mancini 1989). Ésta es la Formación de Smackover perteneciente al Jurásico del interior de una Cuenca salada misisipica en Golfo de la Costa Americana. Puntos datados son la total extractibilidad de hidrocarburos C15 relativos al TOC para rocas fuente con hidrocarburos pertenecientes al Cretácico y la Formación Smackover.

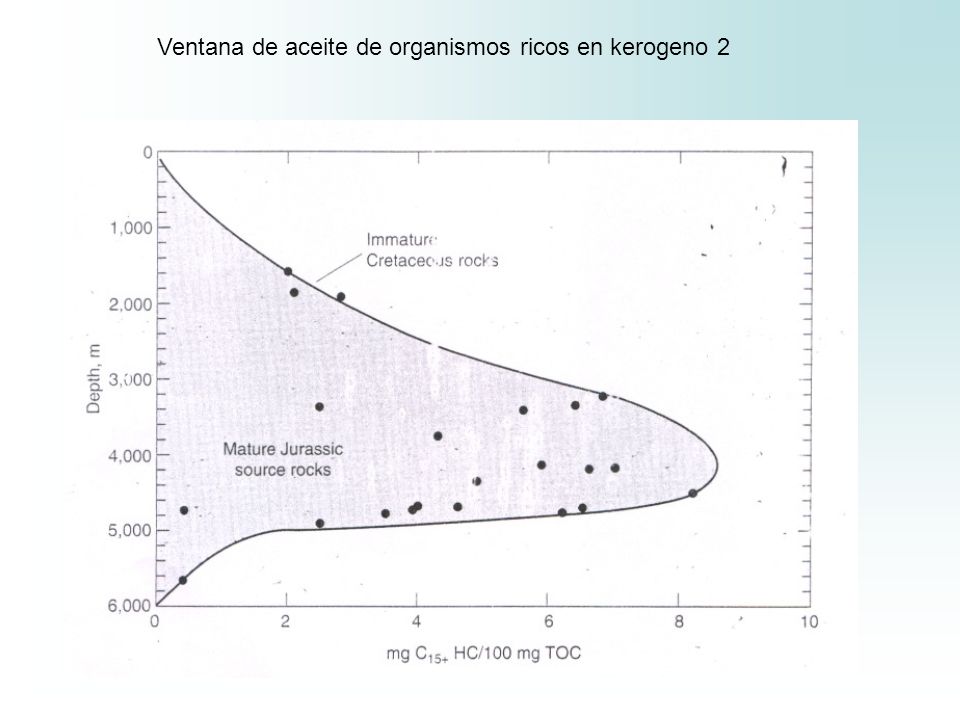

18 Ventana de aceite de organismos ricos en kerogeno 2

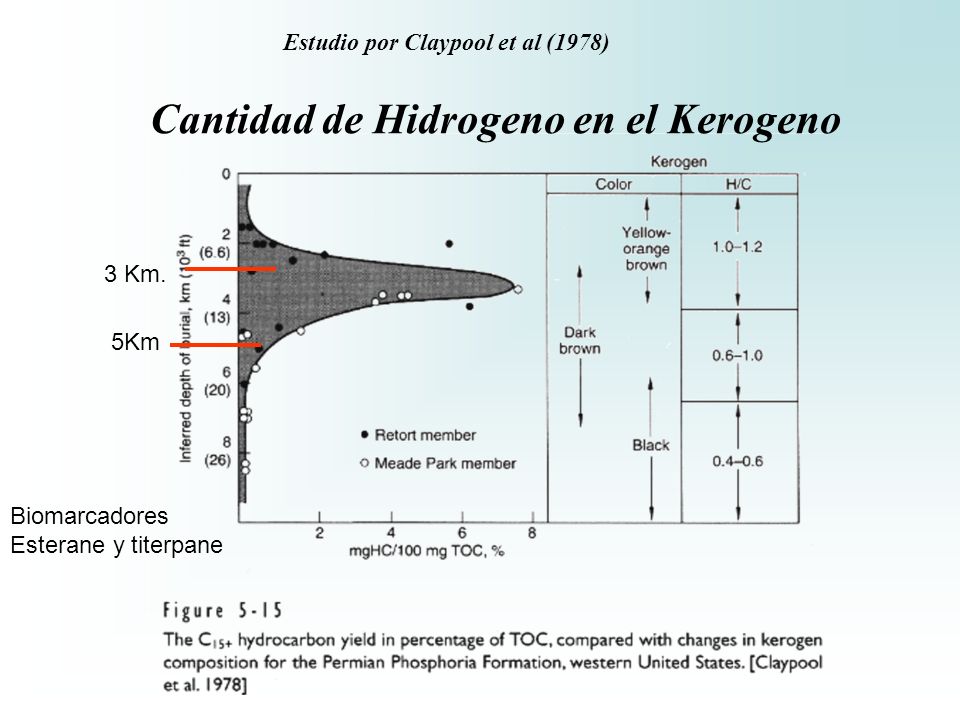

19 Cantidad de Hidrogeno en el Kerogeno Estudio por Claypool et al (1978) 3 Km. 5Km Biomarcadores Esterane y titerpane

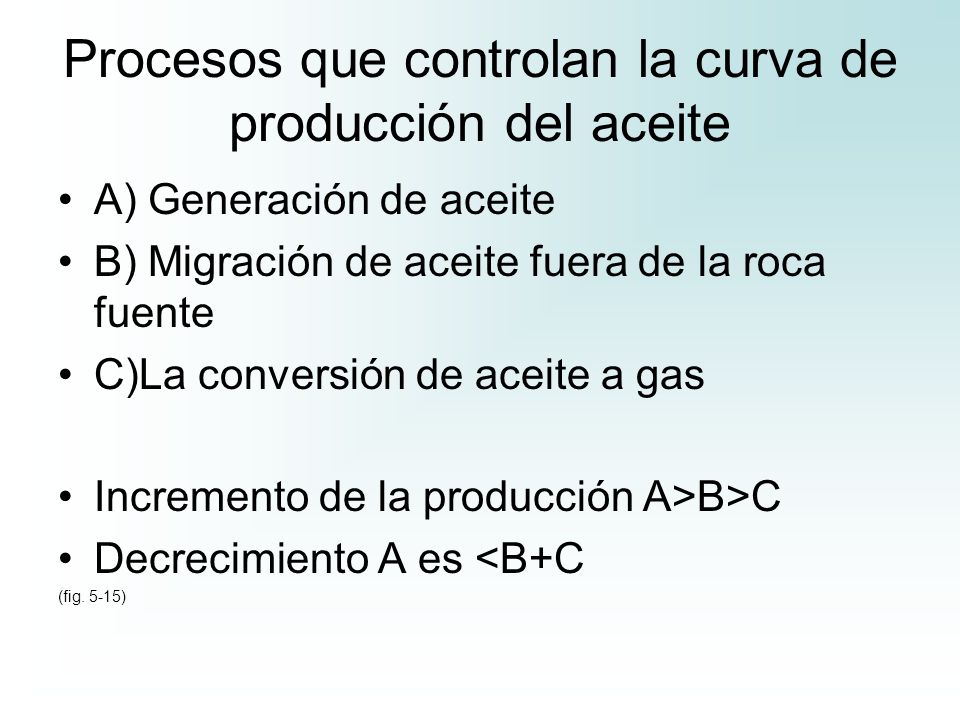

20 Procesos que controlan la curva de producción del aceite A) Generación de aceite B) Migración de aceite fuera de la roca fuente C)La conversión de aceite a gas Incremento de la producción A>B>C Decrecimiento A es <B+C (fig. 5-15)

21

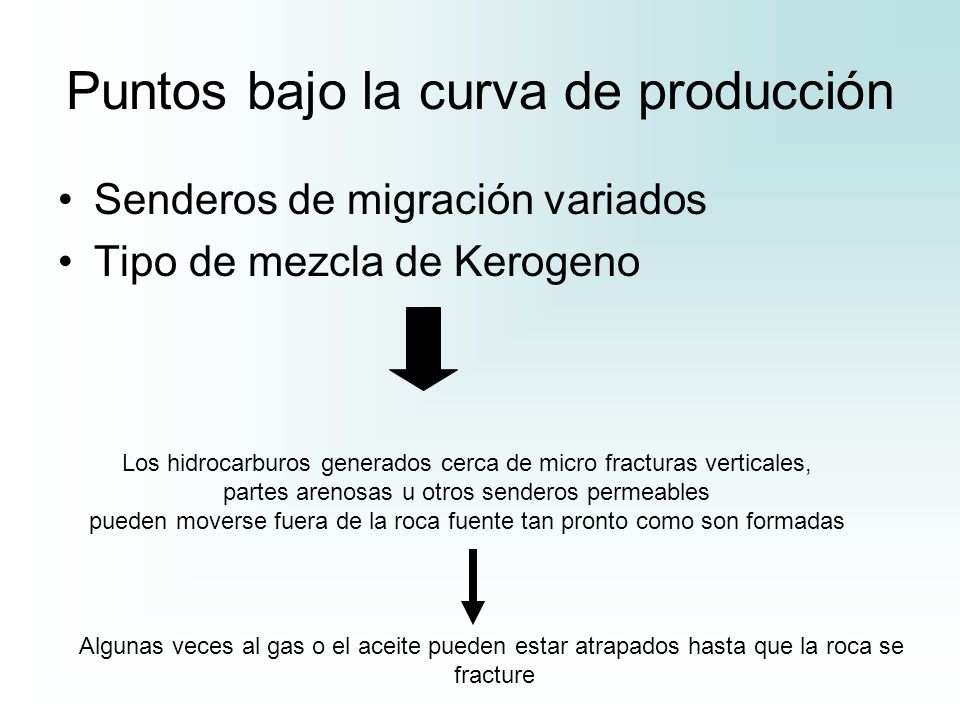

22 Puntos bajo la curva de producción Senderos de migración variados Tipo de mezcla de Kerogeno Los hidrocarburos generados cerca de micro fracturas verticales, partes arenosas u otros senderos permeables pueden moverse fuera de la roca fuente tan pronto como son formadas Algunas veces al gas o el aceite pueden estar atrapados hasta que la roca se fracture

23 La ventana de aceite gas es usualmente formada a una máxima profundidad. Hoy en día la profundidad no representa el máximo intervalo de generación. Roca fuente que ha expelido el petróleo a uno o mas reservorios específicos es llamada depresión generadora. (Thomas et al (1985) )

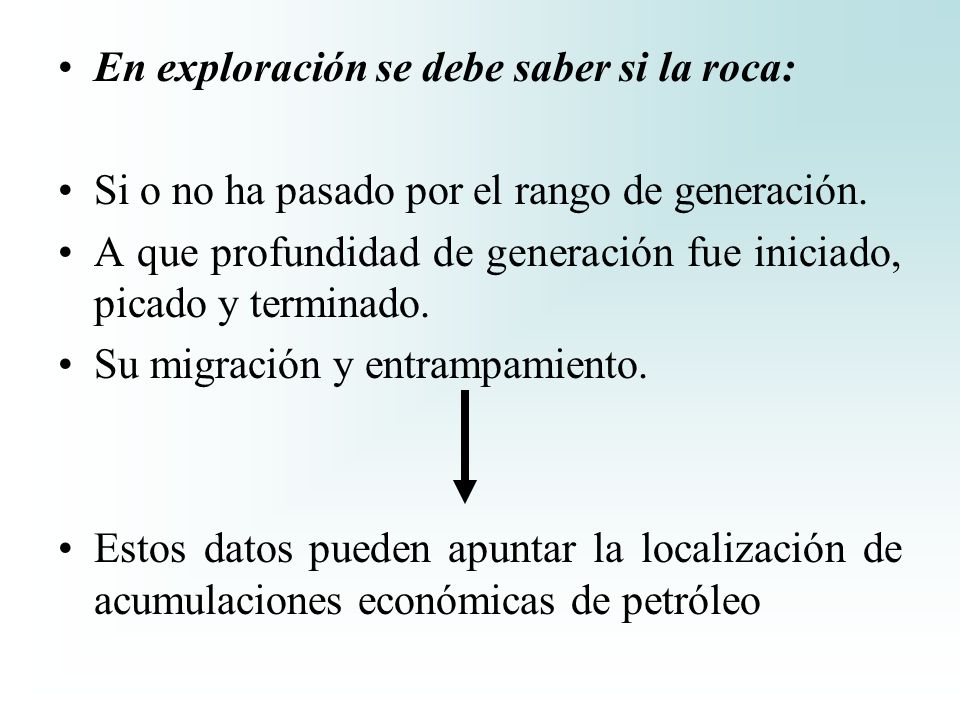

24 En exploración se debe saber si la roca: Si o no ha pasado por el rango de generación. A que profundidad de generación fue iniciado, picado y terminado. Su migración y entrampamiento. Estos datos pueden apuntar la localización de acumulaciones económicas de petróleo

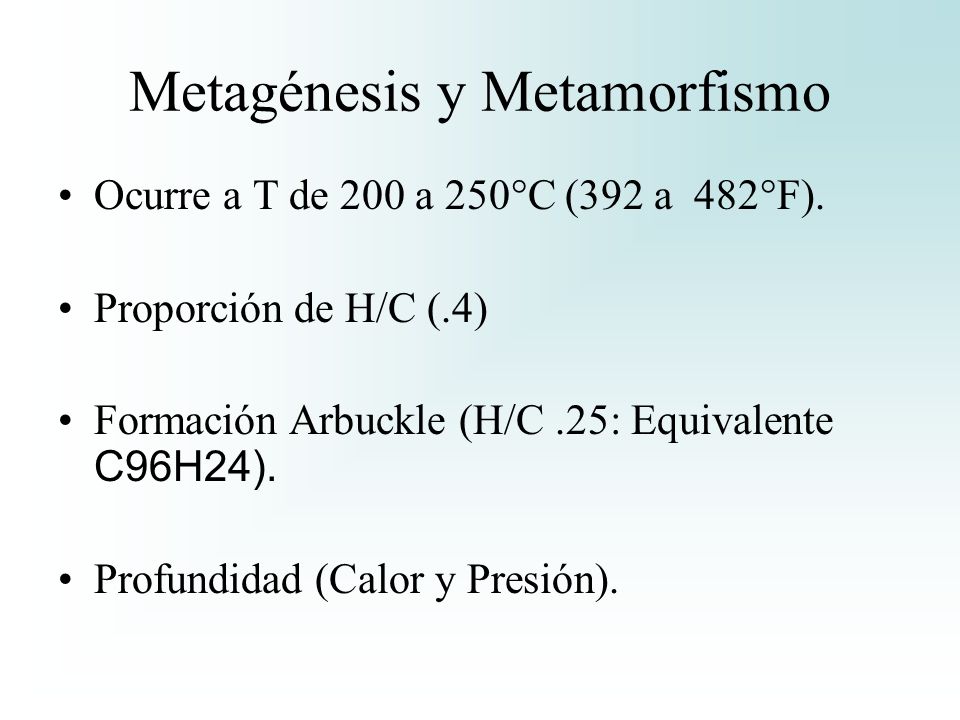

25 Metagénesis y Metamorfismo Ocurre a T de 200 a 250°C (392 a 482°F). Proporción de H/C (.4) Formación Arbuckle (H/C.25: Equivalente C96H24). Profundidad (Calor y Presión).

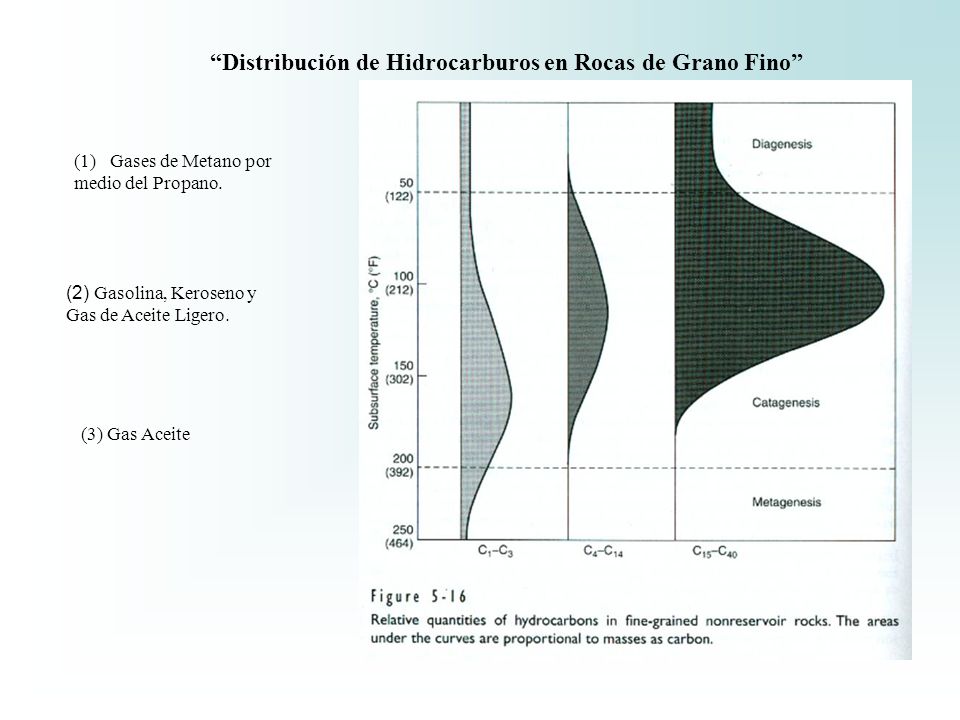

26 (1)Gases de Metano por medio del Propano. (2) Gasolina, Keroseno y Gas de Aceite Ligero. (3) Gas Aceite “Distribución de Hidrocarburos en Rocas de Grano Fino”
