CENTRAL HIDROELÉCTRICA

Presentación del tema: "CENTRAL HIDROELÉCTRICA"— Transcripción de la presentación:

1 CENTRAL HIDROELÉCTRICA
INSTALACIONES DE UNA CENTRAL HIDROELÉCTRICA

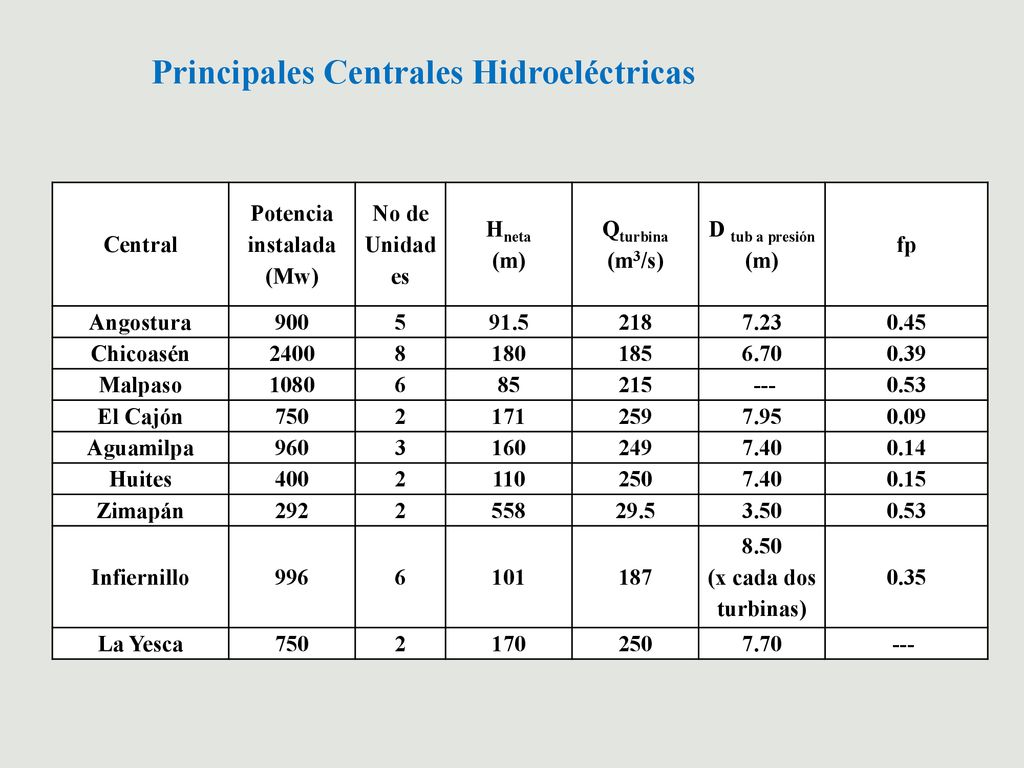

2 Principales Centrales Hidroeléctricas
Potencia instalada (Mw) No de Unidades Hneta (m) Qturbina (m3/s) D tub a presión fp Angostura 900 5 91.5 218 7.23 0.45 Chicoasén 2400 8 180 185 6.70 0.39 Malpaso 1080 6 85 215  --- 0.53 El Cajón 750 2 171 259 7.95 0.09 Aguamilpa 960 3 160 249 7.40 0.14 Huites 400 110 250 0.15 Zimapán 292 558 29.5 3.50 Infiernillo 996 101 187 8.50 (x cada dos turbinas) 0.35 La Yesca 170 7.70 ---

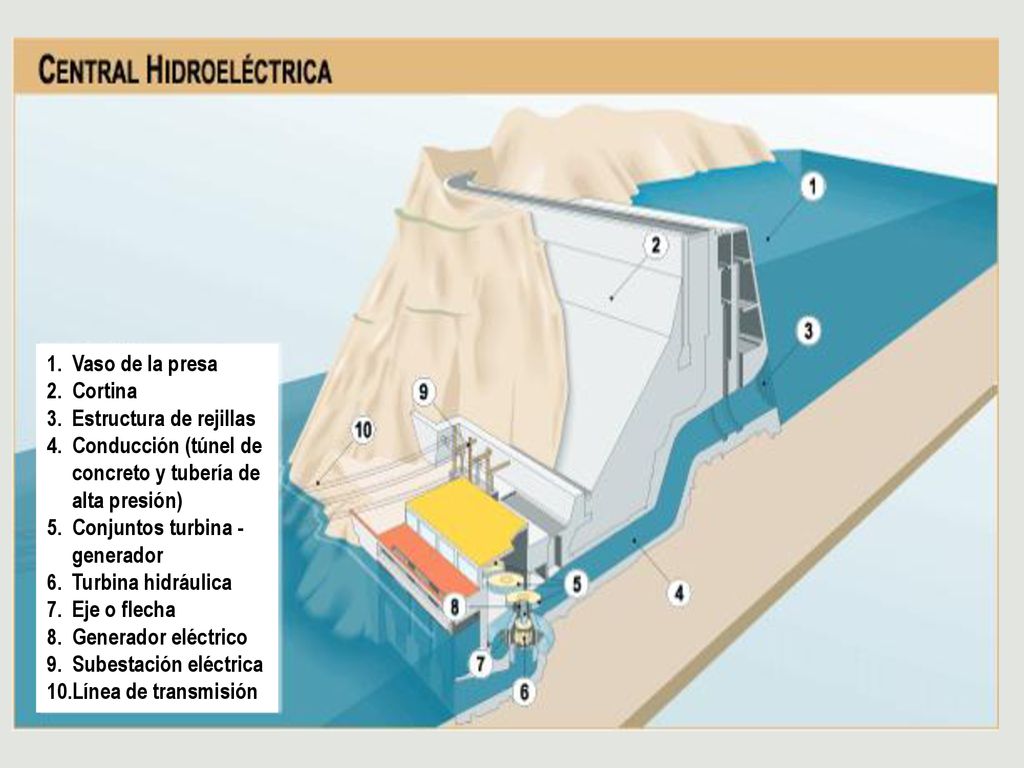

3 Vaso de la presa Cortina Estructura de rejillas Conducción (túnel de concreto y tubería de alta presión) Conjuntos turbina - generador Turbina hidráulica Eje o flecha Generador eléctrico Subestación eléctrica Línea de transmisión

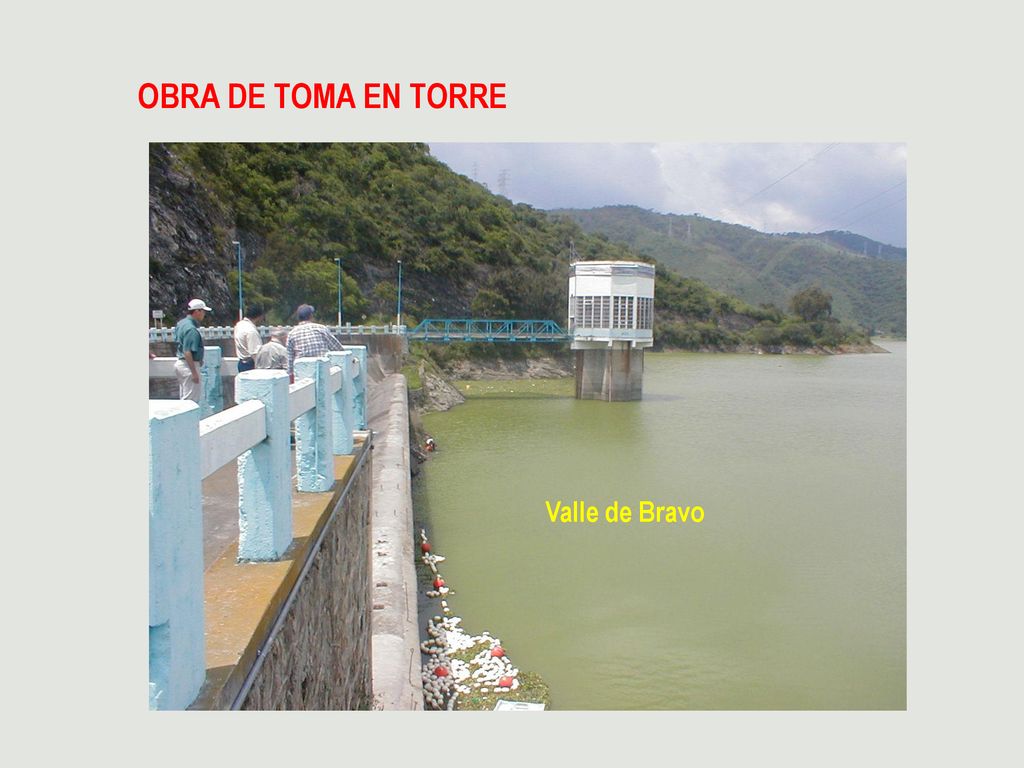

4 OBRA DE TOMA EN TORRE Valle de Bravo

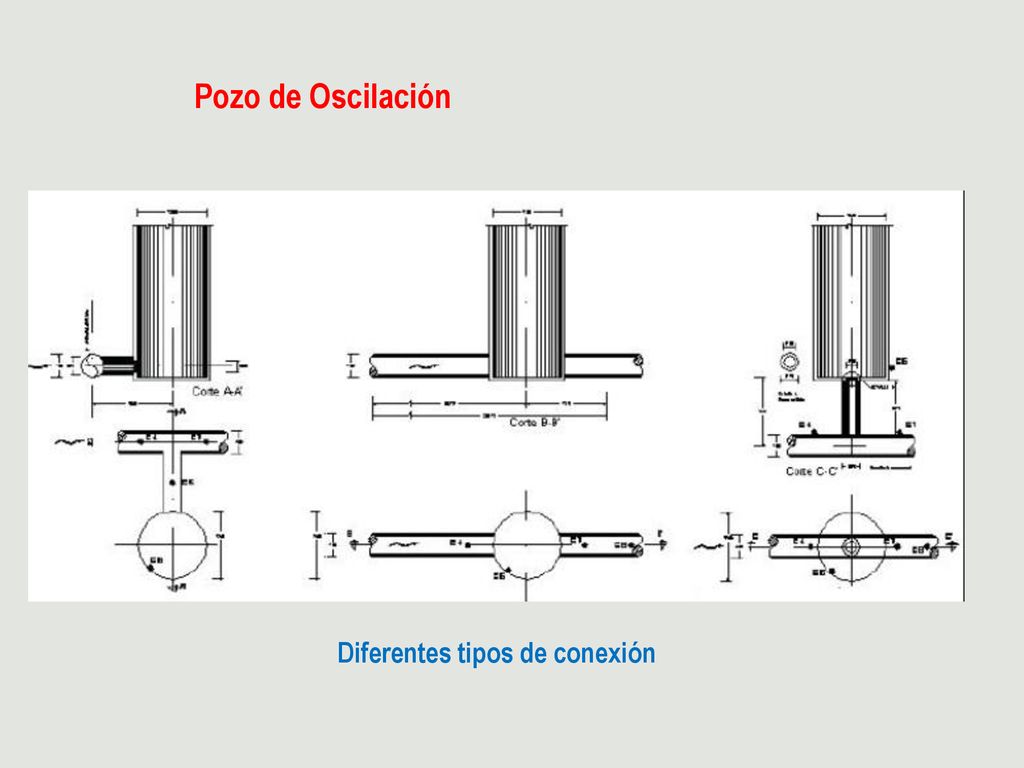

5 Diferentes tipos de conexión
Pozo de Oscilación Diferentes tipos de conexión

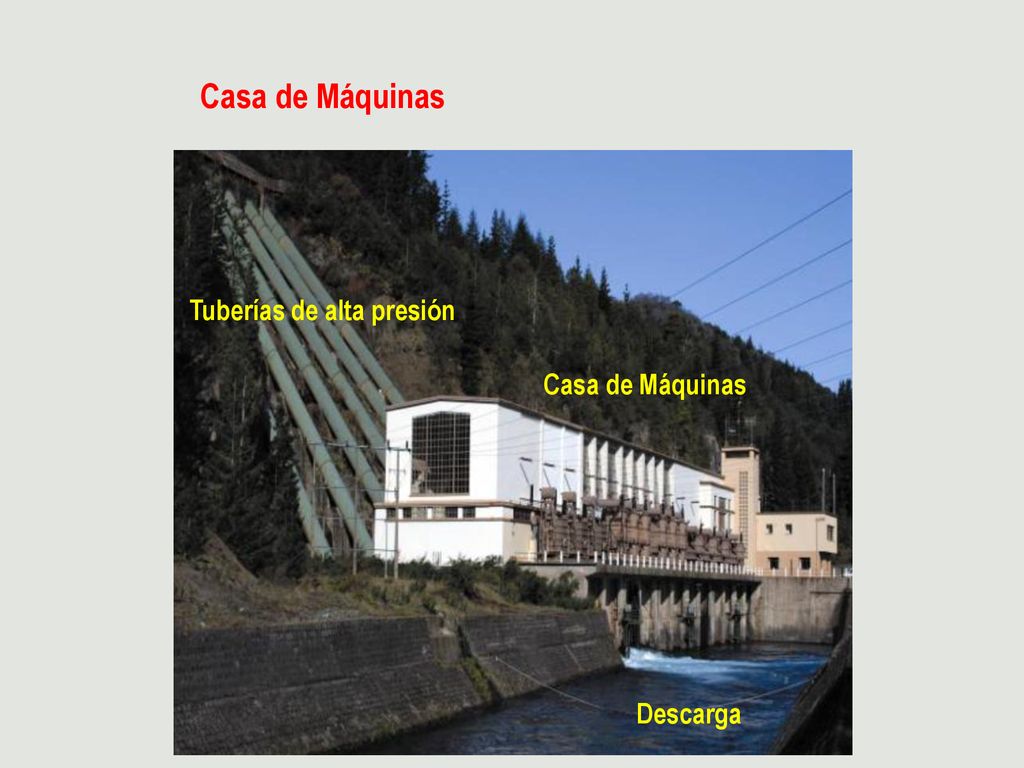

6 Tuberías de alta presión
Casa de Máquinas Tuberías de alta presión Casa de Máquinas Descarga

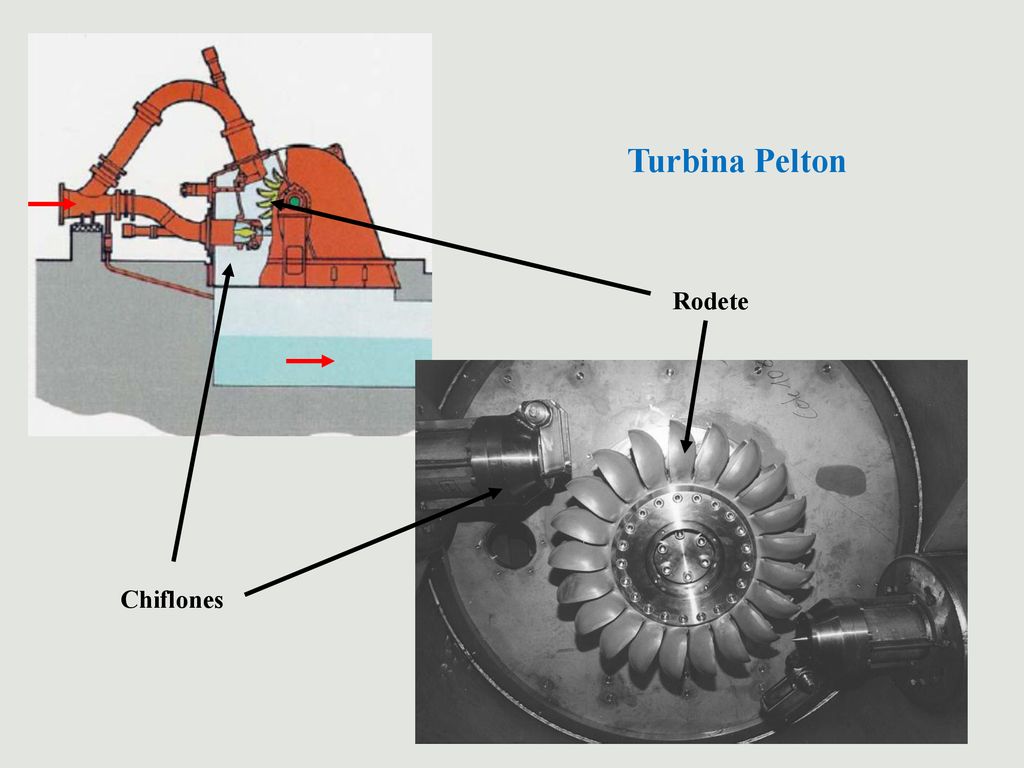

7 Turbina Pelton Rodete Chiflones

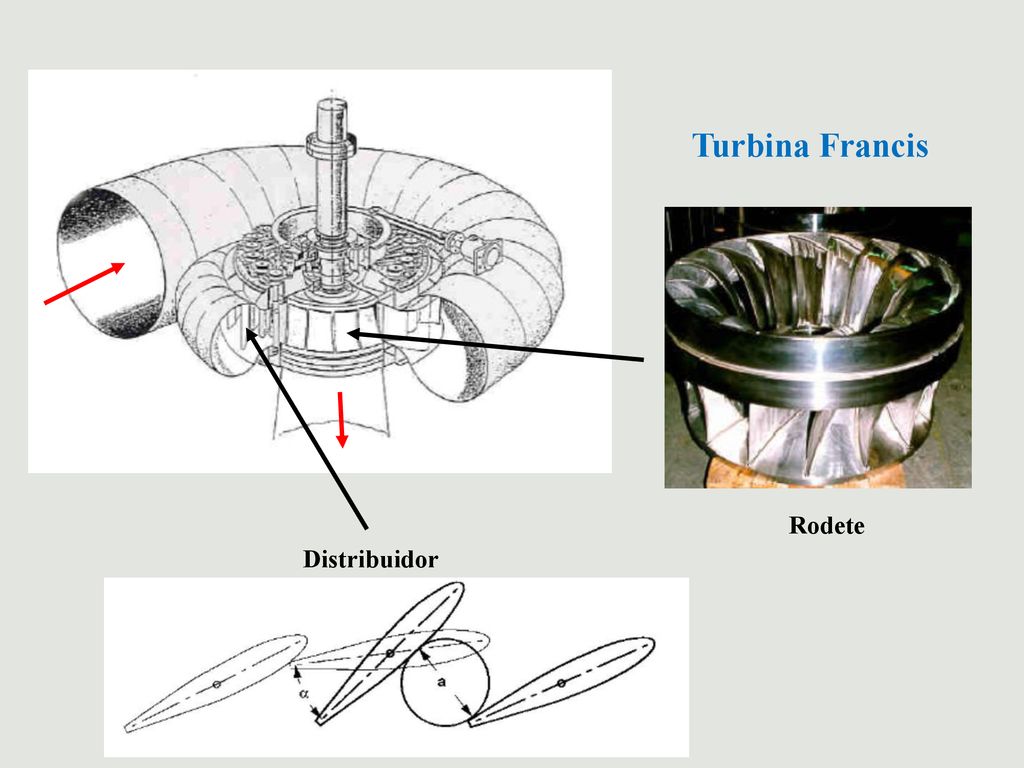

8 Turbina Francis Rodete Distribuidor

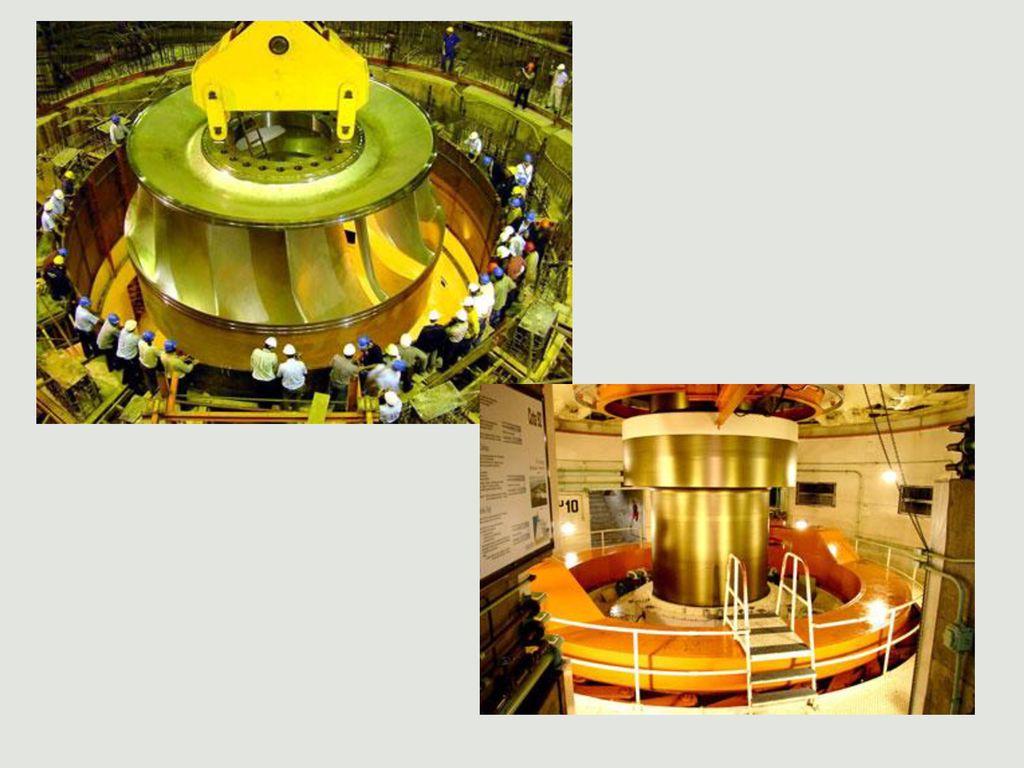

9

10 Generador Turbina Kaplan Rodete

11 Turbina Bulbo Generador Rodete
