Presentación del tema: "Sistema Fotovoltaico e Instalación"— Transcripción de la presentación:

1 Sistema Fotovoltaico e Instalación
Repaso Examen #1 ©2012 by Ing. Egberto Hernández All right reserved

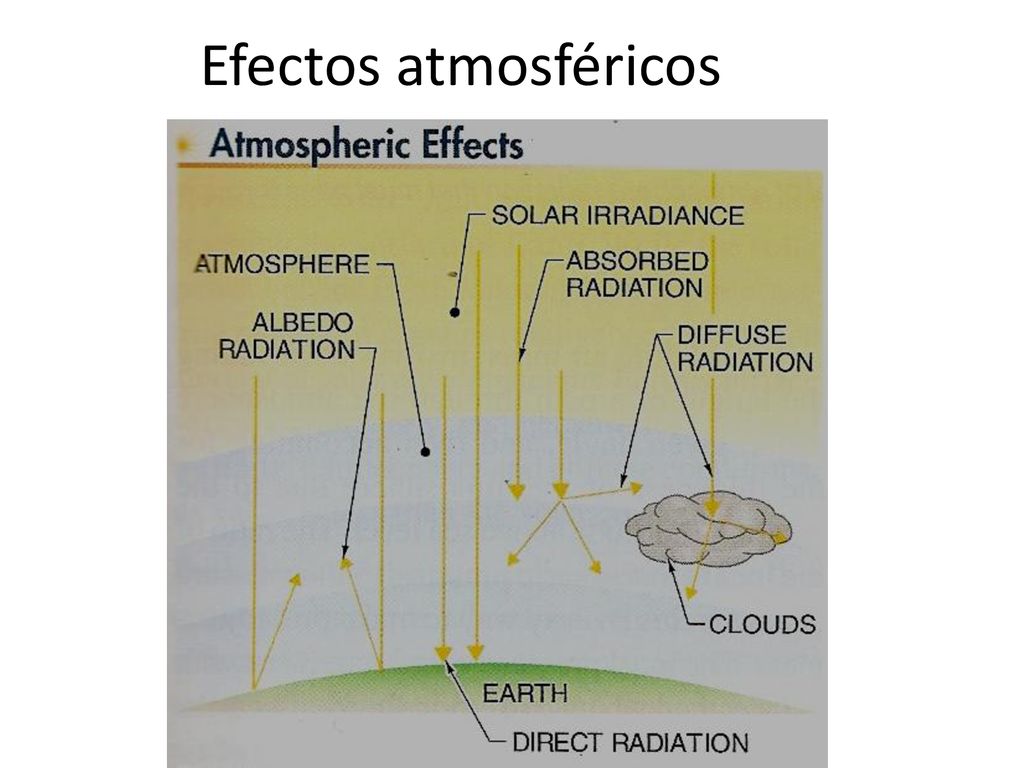

2 Efectos atmosféricos ©2012 by Ing. Egberto Hernández All right reserved

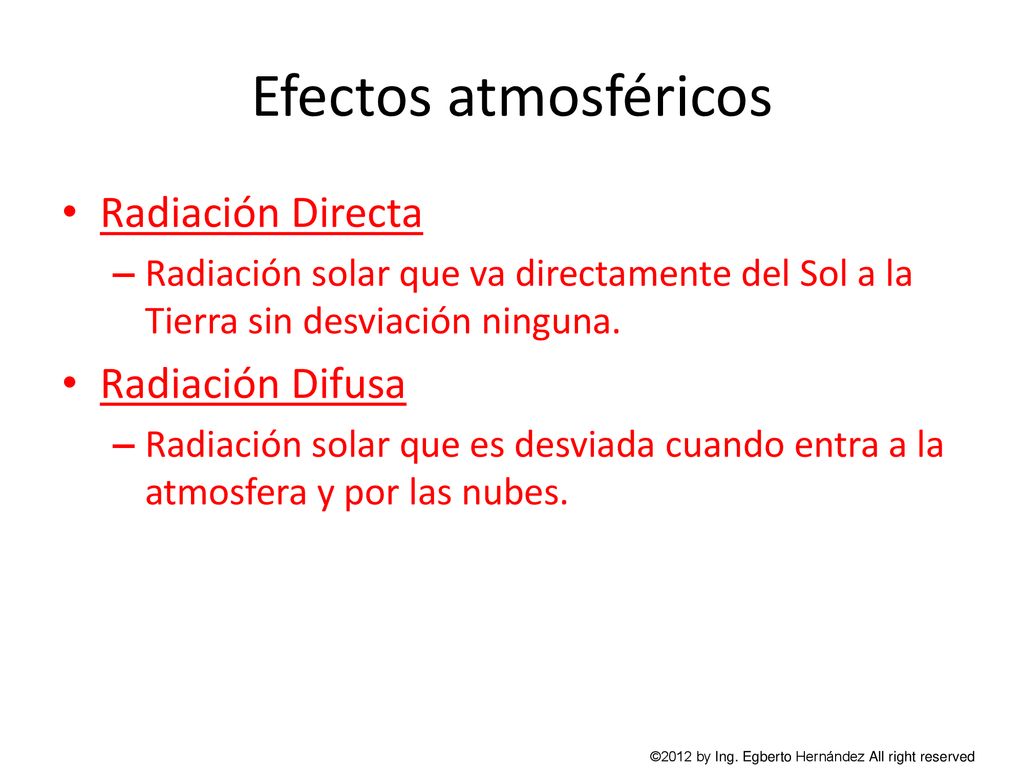

3 Efectos atmosféricos Radiación Directa Radiación Difusa
Radiación solar que va directamente del Sol a la Tierra sin desviación ninguna. Radiación Difusa Radiación solar que es desviada cuando entra a la atmosfera y por las nubes. ©2012 by Ing. Egberto Hernández All right reserved

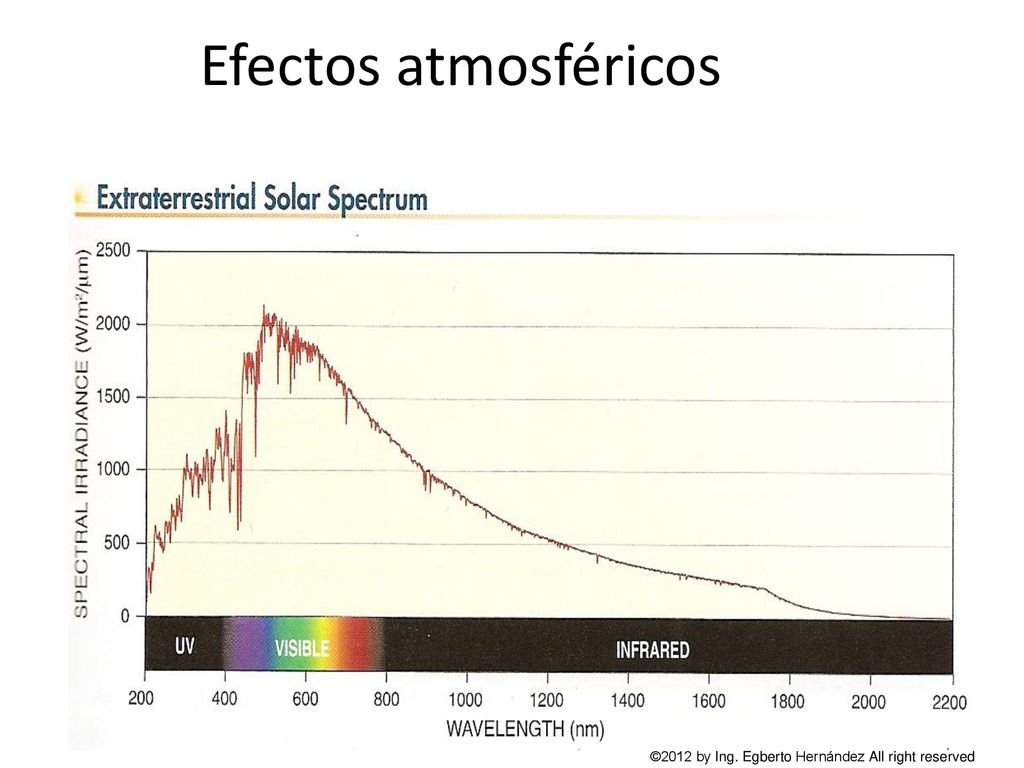

4 Efectos atmosféricos

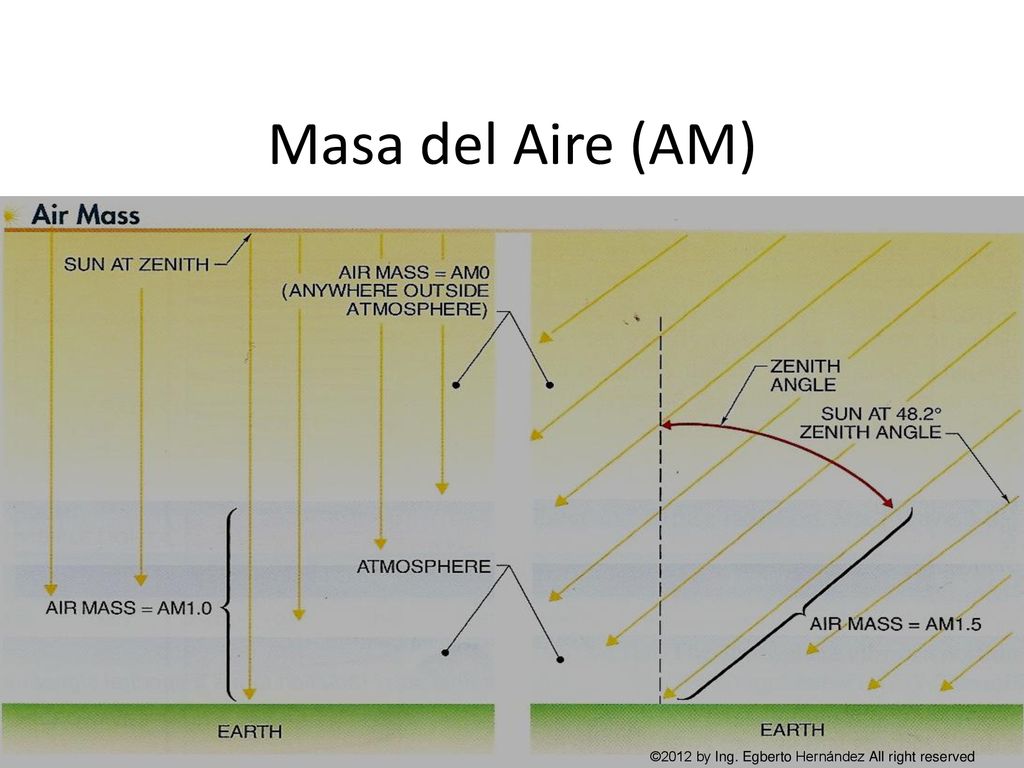

5 Masa del Aire (AM) ©2012 by Ing. Egberto Hernández All right reserved

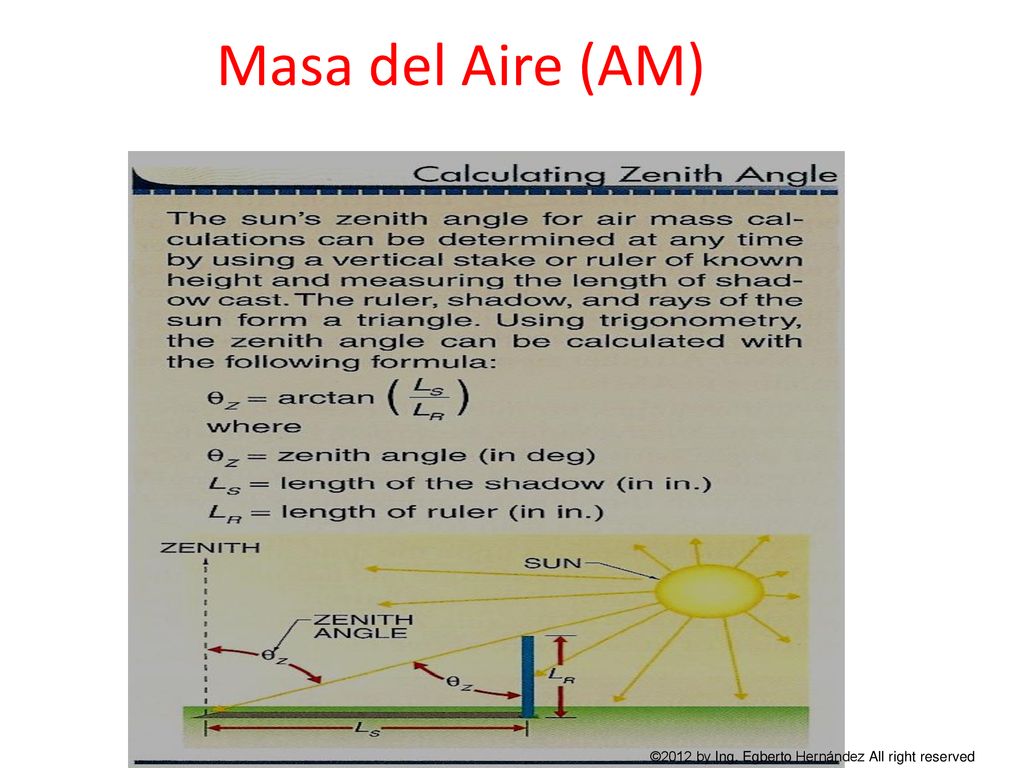

6 Masa del Aire (AM) ©2012 by Ing. Egberto Hernández All right reserved

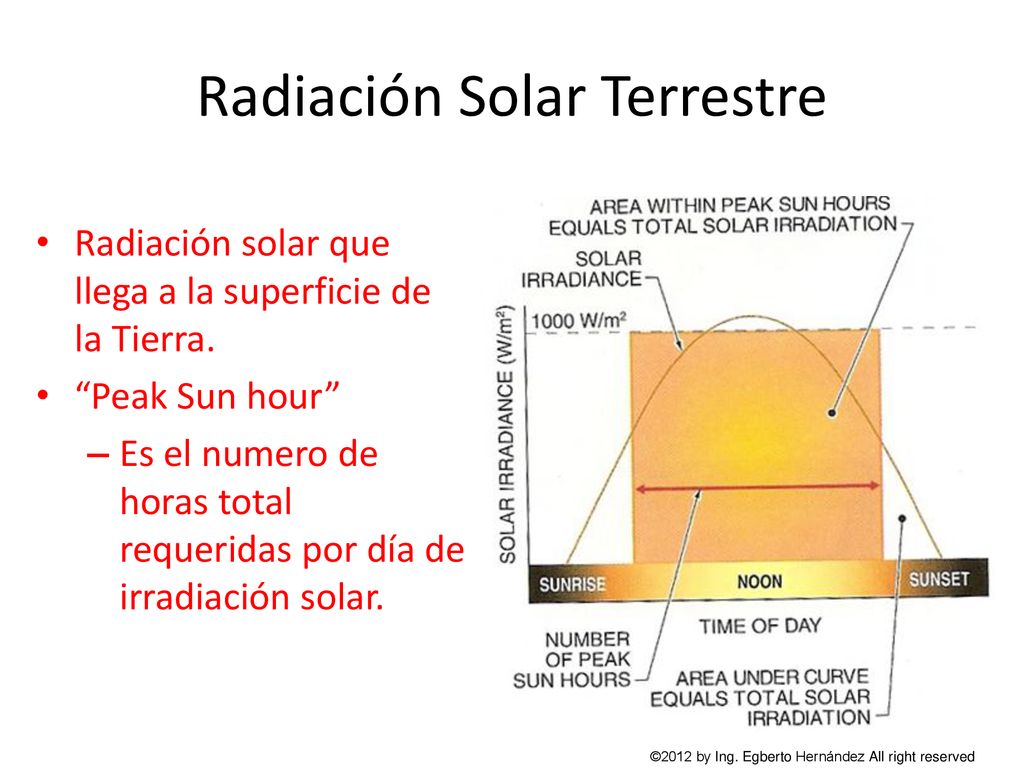

7 Radiación Solar Terrestre
Radiación solar que llega a la superficie de la Tierra. “Peak Sun hour” Es el numero de horas total requeridas por día de irradiación solar. ©2012 by Ing. Egberto Hernández All right reserved
