1 UNIVERSIDAD DE GUAYAQUIL FACULTAD DE ING INDUSTRIAL ING EN TELEINFORMATICA INTEGRANTES: EMILIO AGUIRRE BRYAN BARZOLA RICHARD BURGOS JESSICA CUVI ANGEL LOPEZ JACKSON TELLO

2 Definición de la red y diseño de la red

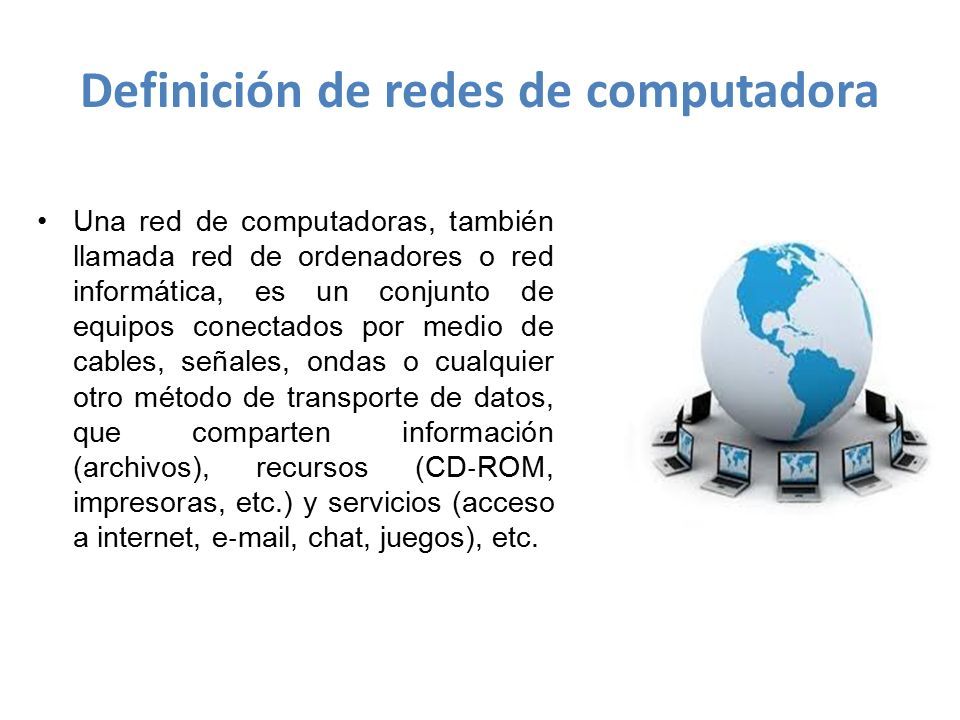

3 Definición de redes de computadora Una red de computadoras, también llamada red de ordenadores o red informática, es un conjunto de equipos conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten información (archivos), recursos (CD ‐ ROM, impresoras, etc.) y servicios (acceso a internet, e ‐ mail, chat, juegos), etc.

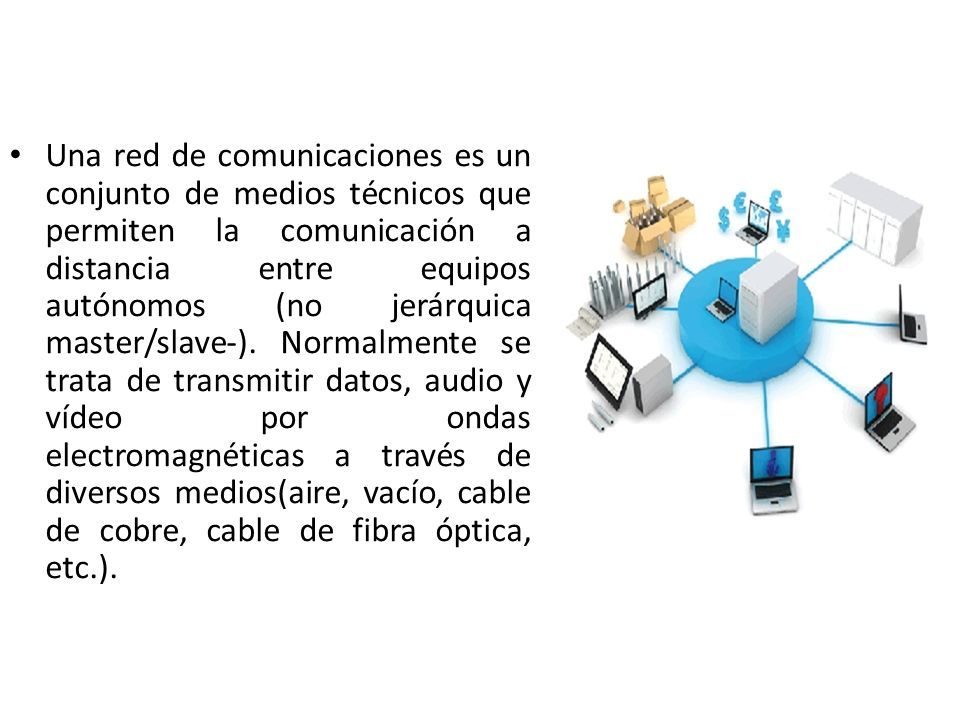

4 Una red de comunicaciones es un conjunto de medios técnicos que permiten la comunicación a distancia entre equipos autónomos (no jerárquica master/slave-). Normalmente se trata de transmitir datos, audio y vídeo por ondas electromagnéticas a través de diversos medios(aire, vacío, cable de cobre, cable de fibra óptica, etc.).

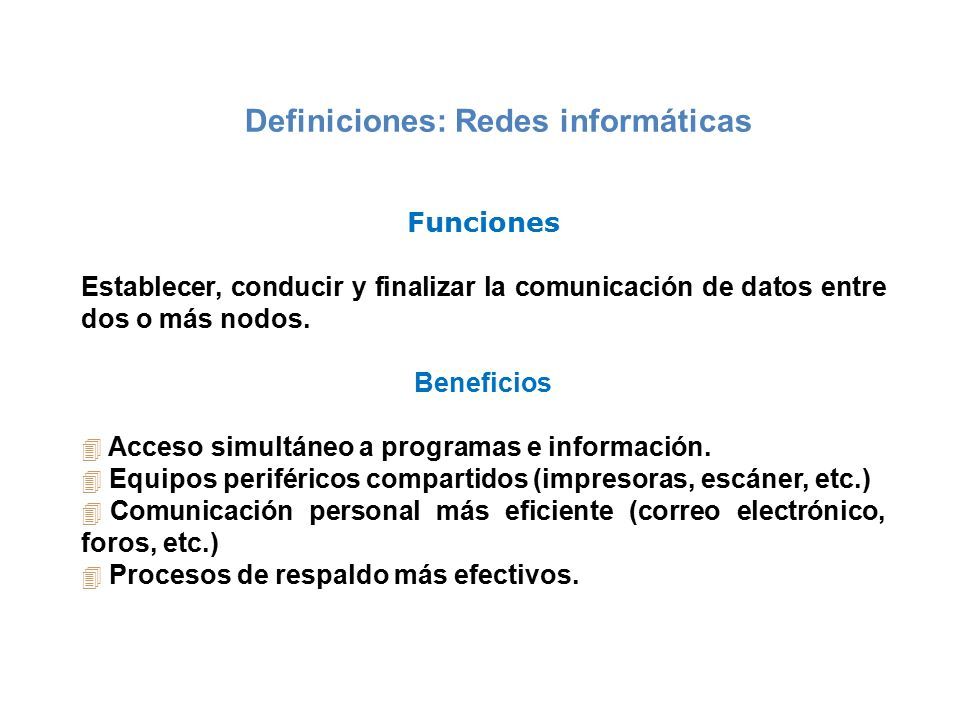

5 Funciones Establecer, conducir y finalizar la comunicación de datos entre dos o más nodos. Beneficios 4 Acceso simultáneo a programas e información. 4 Equipos periféricos compartidos (impresoras, escáner, etc.) 4 Comunicación personal más eficiente (correo electrónico, foros, etc.) 4 Procesos de respaldo más efectivos. Definiciones: Redes informáticas

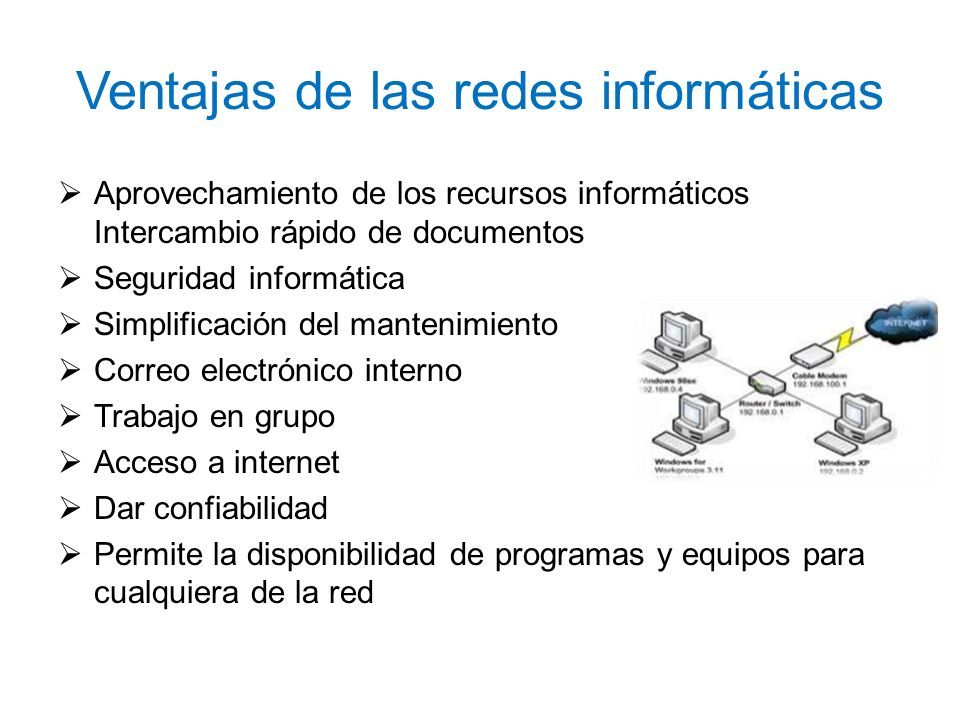

6 Ventajas de las redes informáticas  Aprovechamiento de los recursos informáticos Intercambio rápido de documentos  Seguridad informática  Simplificación del mantenimiento  Correo electrónico interno  Trabajo en grupo  Acceso a internet  Dar confiabilidad  Permite la disponibilidad de programas y equipos para cualquiera de la red

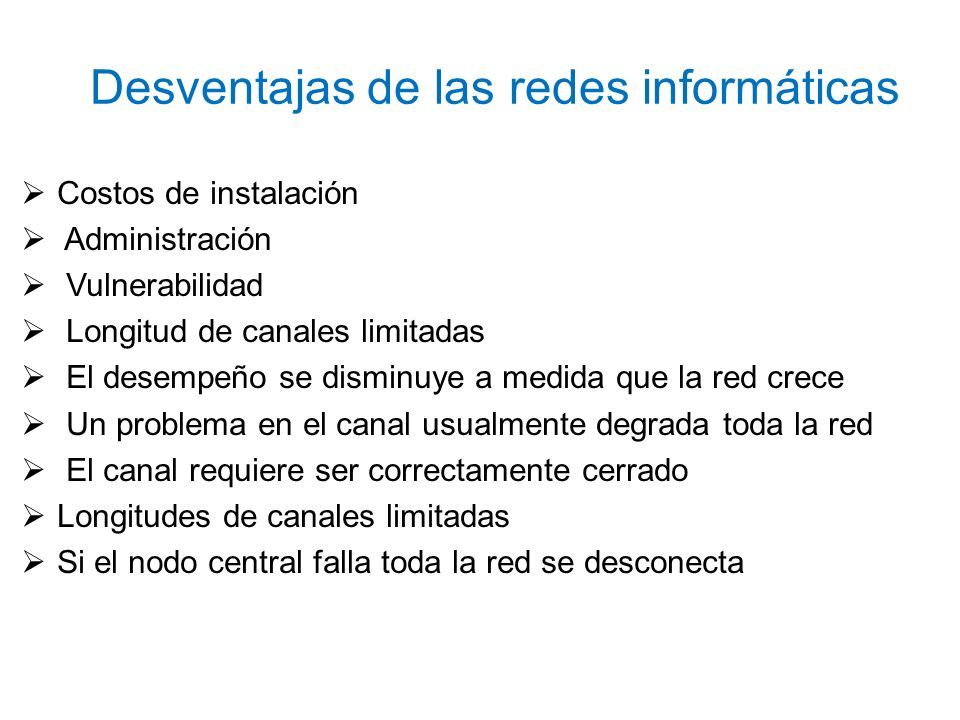

7 Desventajas de las redes informáticas  Costos de instalación  Administración  Vulnerabilidad  Longitud de canales limitadas  El desempeño se disminuye a medida que la red crece  Un problema en el canal usualmente degrada toda la red  El canal requiere ser correctamente cerrado  Longitudes de canales limitadas  Si el nodo central falla toda la red se desconecta

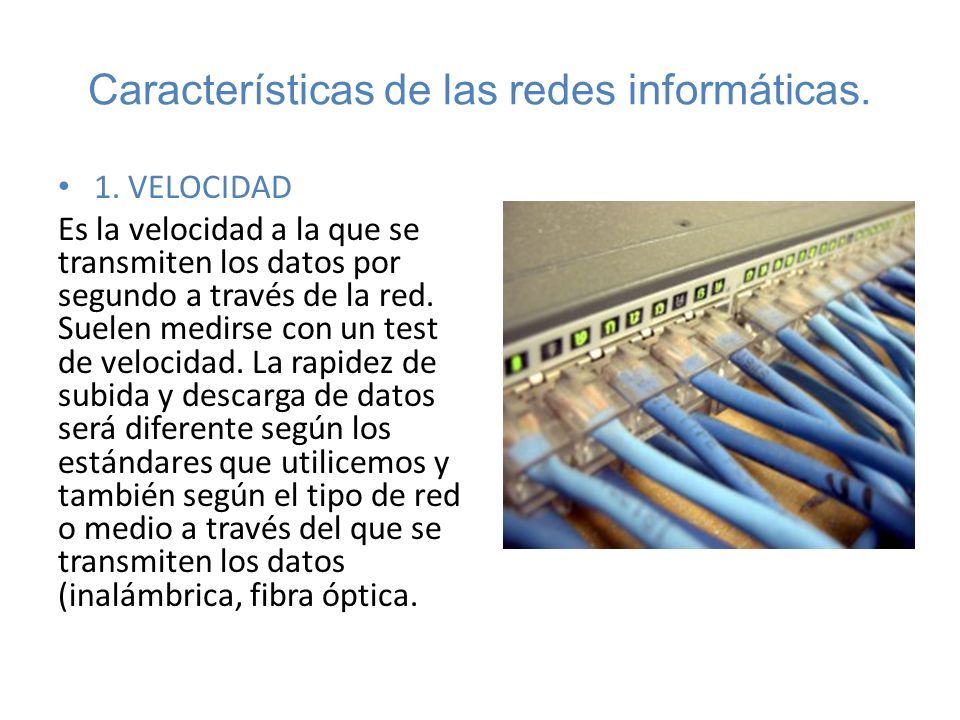

8 Características de las redes informáticas. 1. VELOCIDAD Es la velocidad a la que se transmiten los datos por segundo a través de la red. Suelen medirse con un test de velocidad. La rapidez de subida y descarga de datos será diferente según los estándares que utilicemos y también según el tipo de red o medio a través del que se transmiten los datos (inalámbrica, fibra óptica.

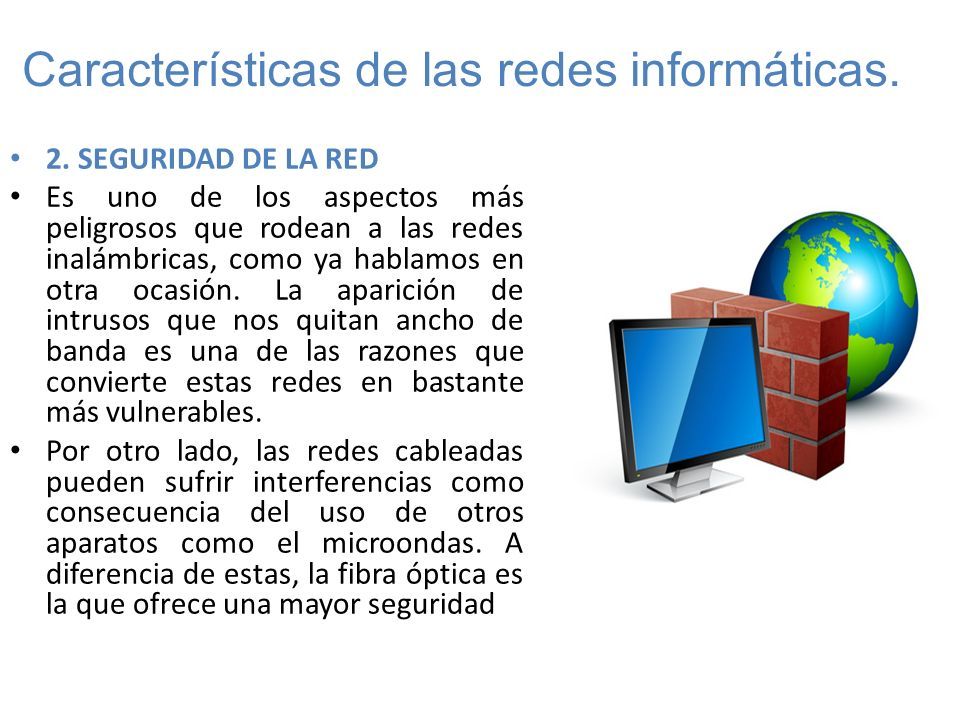

9 Características de las redes informáticas. 2. SEGURIDAD DE LA RED Es uno de los aspectos más peligrosos que rodean a las redes inalámbricas, como ya hablamos en otra ocasión. La aparición de intrusos que nos quitan ancho de banda es una de las razones que convierte estas redes en bastante más vulnerables. Por otro lado, las redes cableadas pueden sufrir interferencias como consecuencia del uso de otros aparatos como el microondas. A diferencia de estas, la fibra óptica es la que ofrece una mayor seguridad

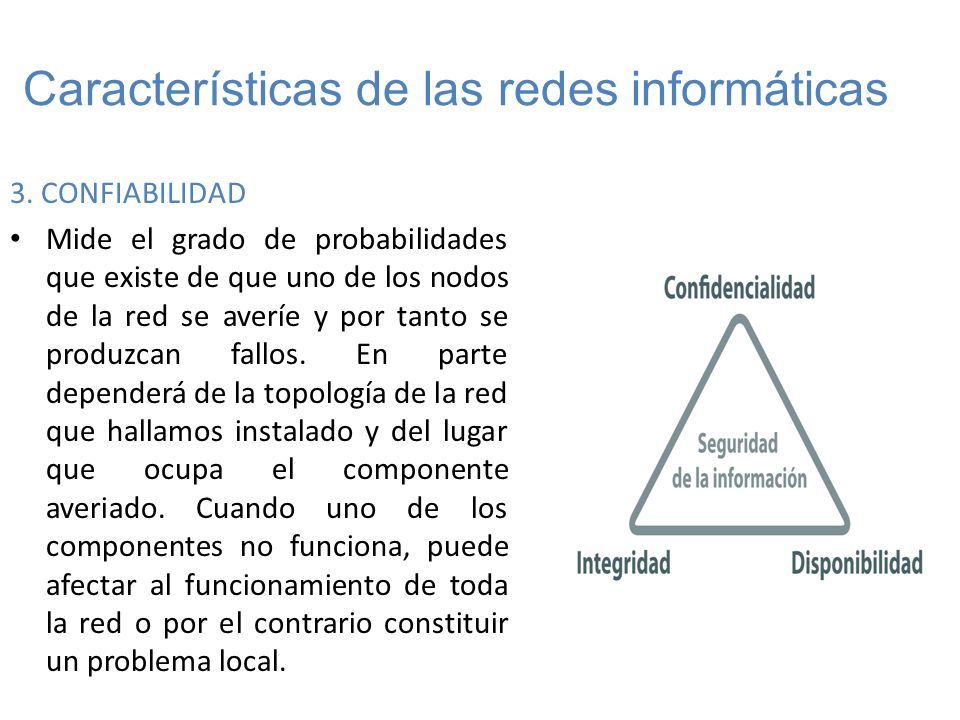

10 Características de las redes informáticas 3. CONFIABILIDAD Mide el grado de probabilidades que existe de que uno de los nodos de la red se averíe y por tanto se produzcan fallos. En parte dependerá de la topología de la red que hallamos instalado y del lugar que ocupa el componente averiado. Cuando uno de los componentes no funciona, puede afectar al funcionamiento de toda la red o por el contrario constituir un problema local.

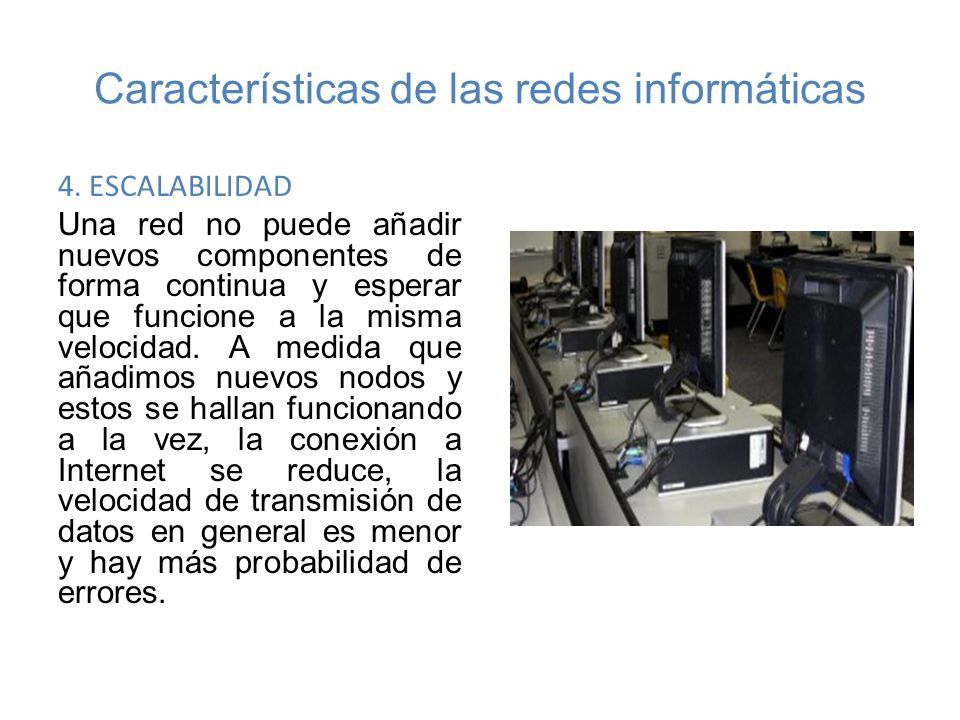

11 Características de las redes informáticas 4. ESCALABILIDAD Una red no puede añadir nuevos componentes de forma continua y esperar que funcione a la misma velocidad. A medida que añadimos nuevos nodos y estos se hallan funcionando a la vez, la conexión a Internet se reduce, la velocidad de transmisión de datos en general es menor y hay más probabilidad de errores.

12 Características de las redes informáticas 5. DISPONIBILIDAD Es la capacidad que posee una red para hallarse disponible y completamente activa cuando la necesitamos. Hablamos de la cantidad de tiempo posible en que podemos someter los nodos a unas condiciones de rendimiento necesarias en nuestra empresa. El objetivo es conseguir que la red se halle disponible según las necesidades de uso para las que se ha instalado.

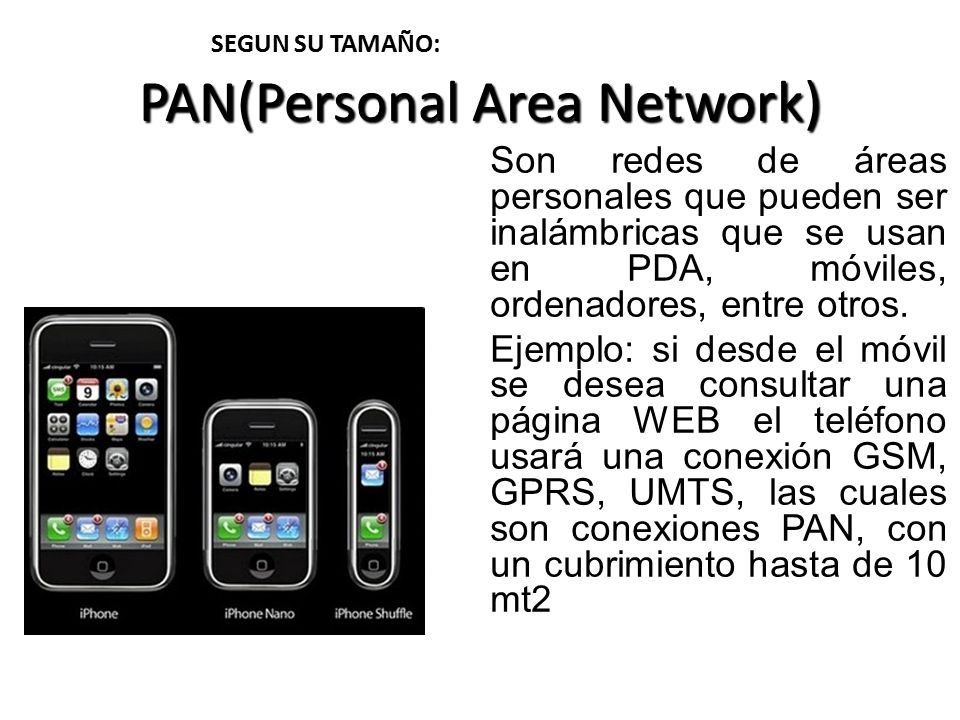

13 PAN(Personal Area Network) Son redes de áreas personales que pueden ser inalámbricas que se usan en PDA, móviles, ordenadores, entre otros. Ejemplo: si desde el móvil se desea consultar una página WEB el teléfono usará una conexión GSM, GPRS, UMTS, las cuales son conexiones PAN, con un cubrimiento hasta de 10 mt2 SEGUN SU TAMAÑO:

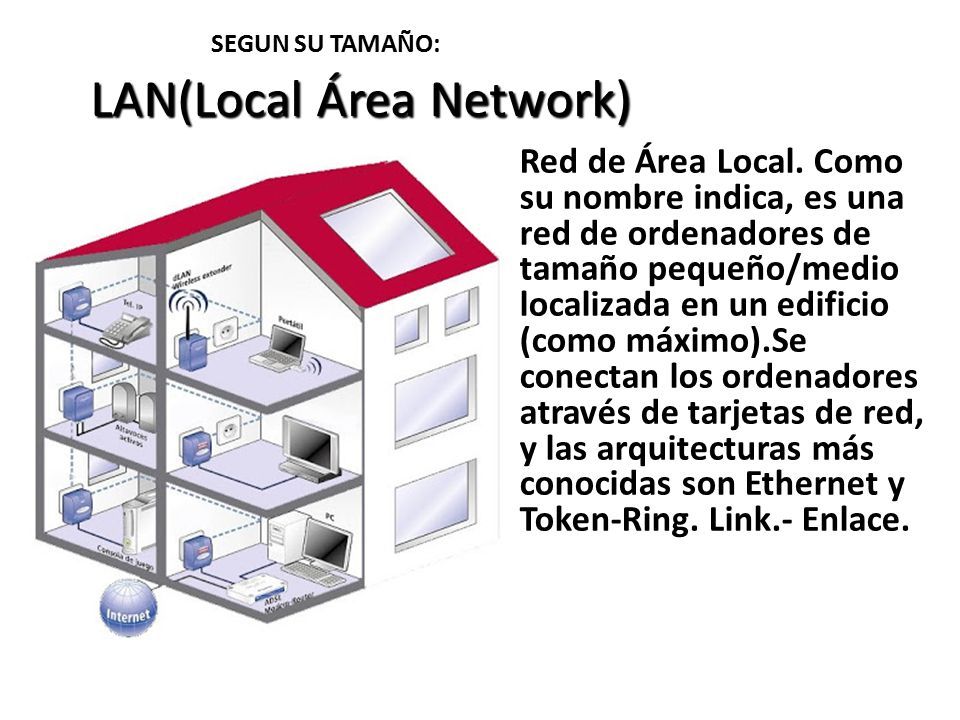

14 LAN(Local Área Network) Red de Área Local. Como su nombre indica, es una red de ordenadores de tamaño pequeño/medio localizada en un edificio (como máximo).Se conectan los ordenadores através de tarjetas de red, y las arquitecturas más conocidas son Ethernet y Token-Ring. Link.- Enlace. SEGUN SU TAMAÑO:

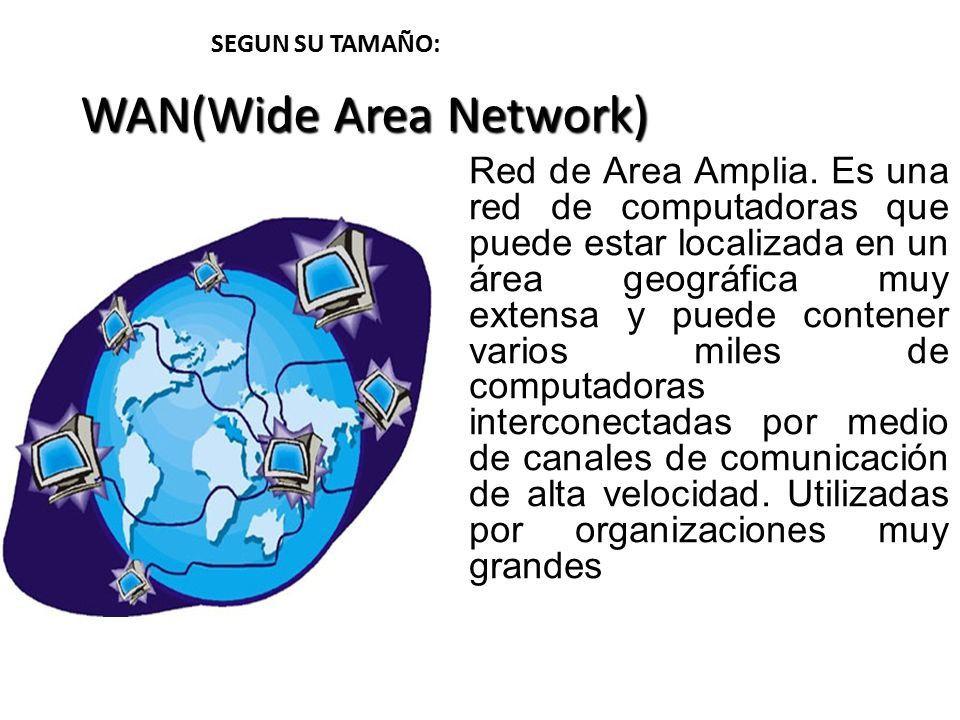

15 WAN(Wide Area Network) Red de Area Amplia. Es una red de computadoras que puede estar localizada en un área geográfica muy extensa y puede contener varios miles de computadoras interconectadas por medio de canales de comunicación de alta velocidad. Utilizadas por organizaciones muy grandes SEGUN SU TAMAÑO:

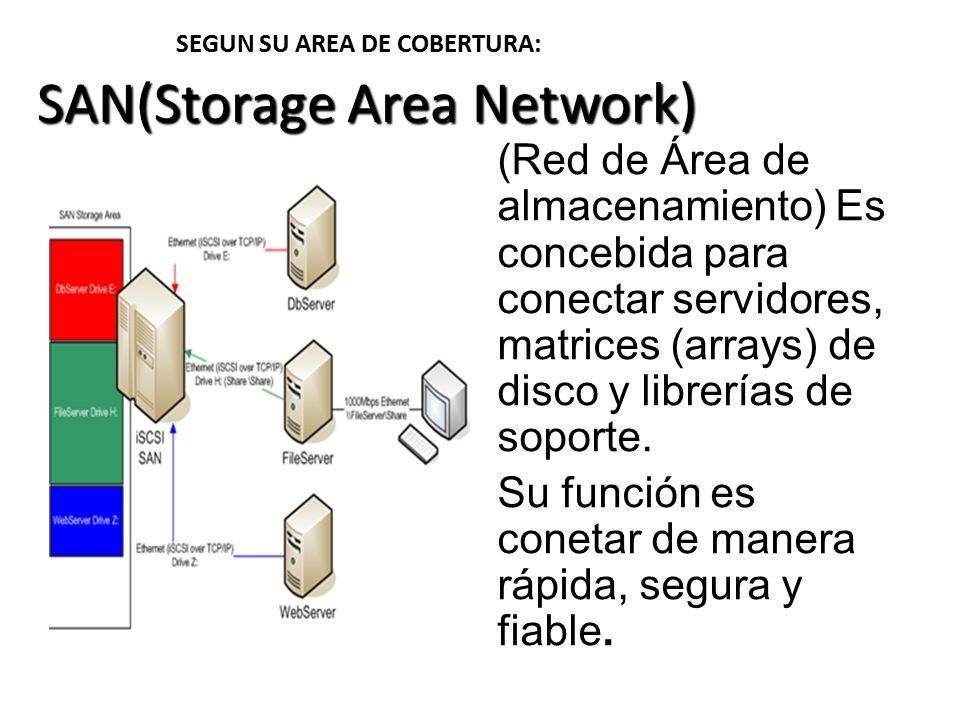

16 SAN(Storage Area Network) (Red de Área de almacenamiento) Es concebida para conectar servidores, matrices (arrays) de disco y librerías de soporte. Su función es conetar de manera rápida, segura y fiable. SEGUN SU AREA DE COBERTURA:

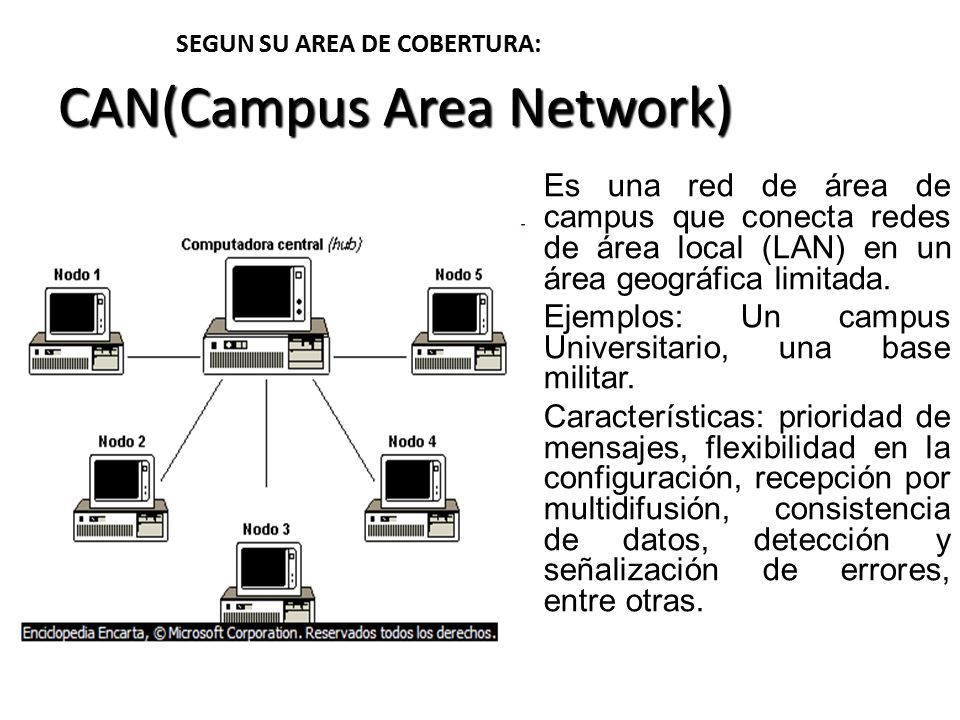

17 CAN(Campus Area Network) Es una red de área de campus que conecta redes de área local (LAN) en un área geográfica limitada. Ejemplos: Un campus Universitario, una base militar. Características: prioridad de mensajes, flexibilidad en la configuración, recepción por multidifusión, consistencia de datos, detección y señalización de errores, entre otras. SEGUN SU AREA DE COBERTURA:

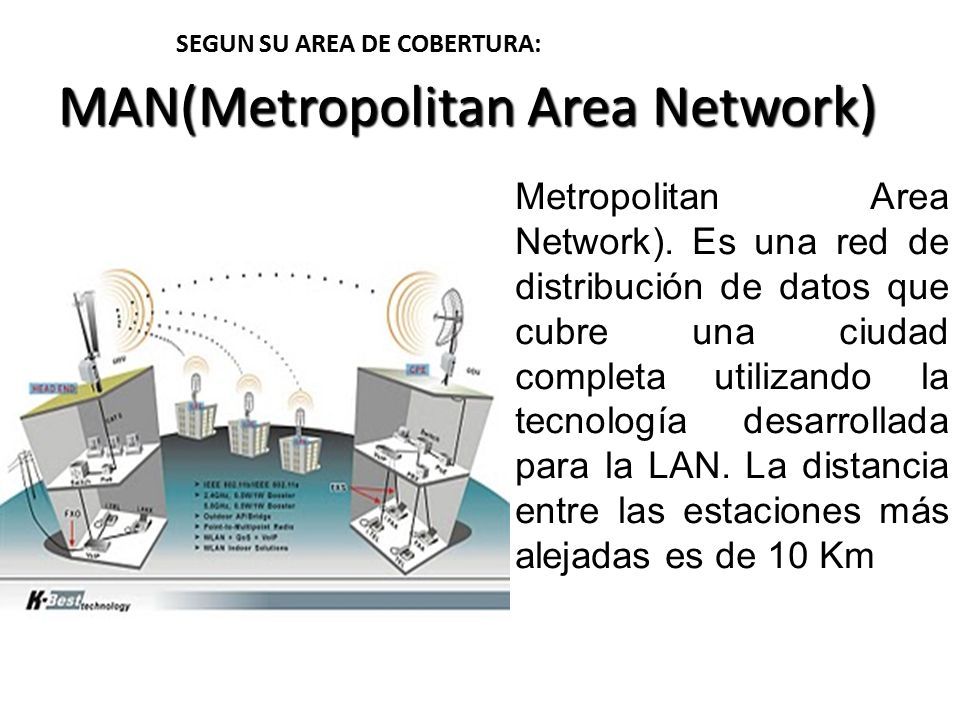

18 MAN(Metropolitan Area Network) Metropolitan Area Network). Es una red de distribución de datos que cubre una ciudad completa utilizando la tecnología desarrollada para la LAN. La distancia entre las estaciones más alejadas es de 10 Km SEGUN SU AREA DE COBERTURA:

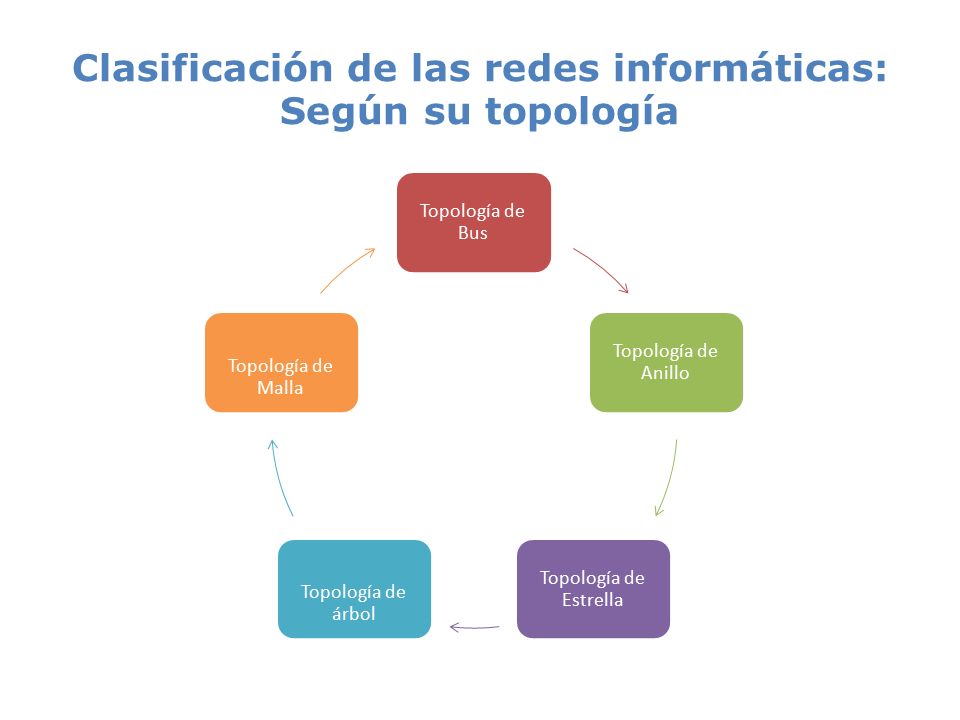

19 Clasificación de las redes informáticas: Según su topología Topología de Bus Topología de Anillo Topología de Estrella Topología de árbol Topología de Malla

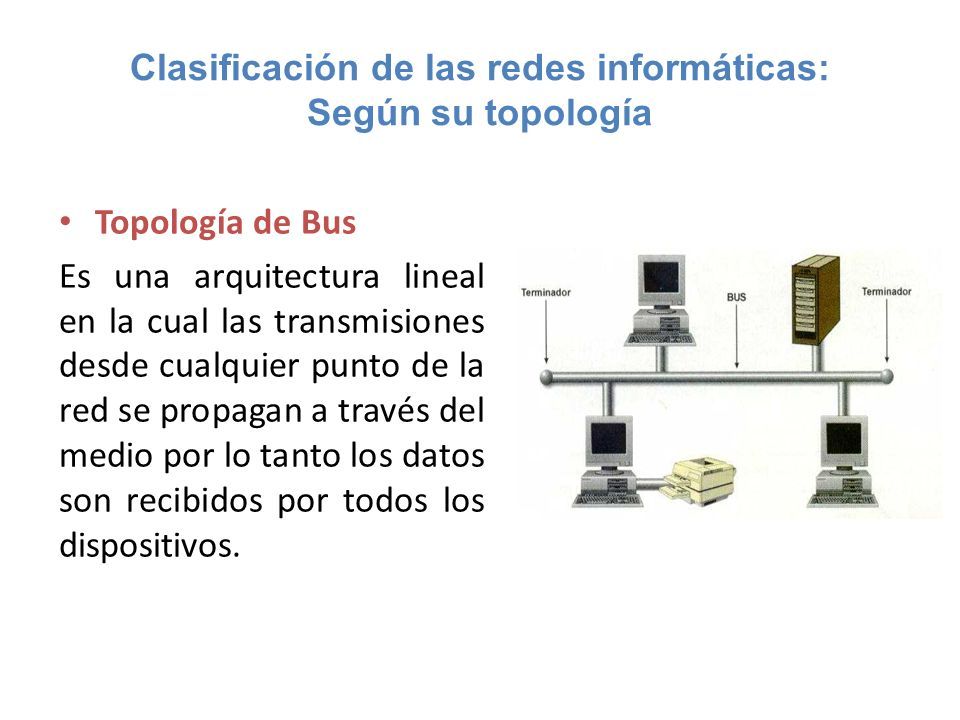

20 Clasificación de las redes informáticas: Según su topología Topología de Bus Es una arquitectura lineal en la cual las transmisiones desde cualquier punto de la red se propagan a través del medio por lo tanto los datos son recibidos por todos los dispositivos.

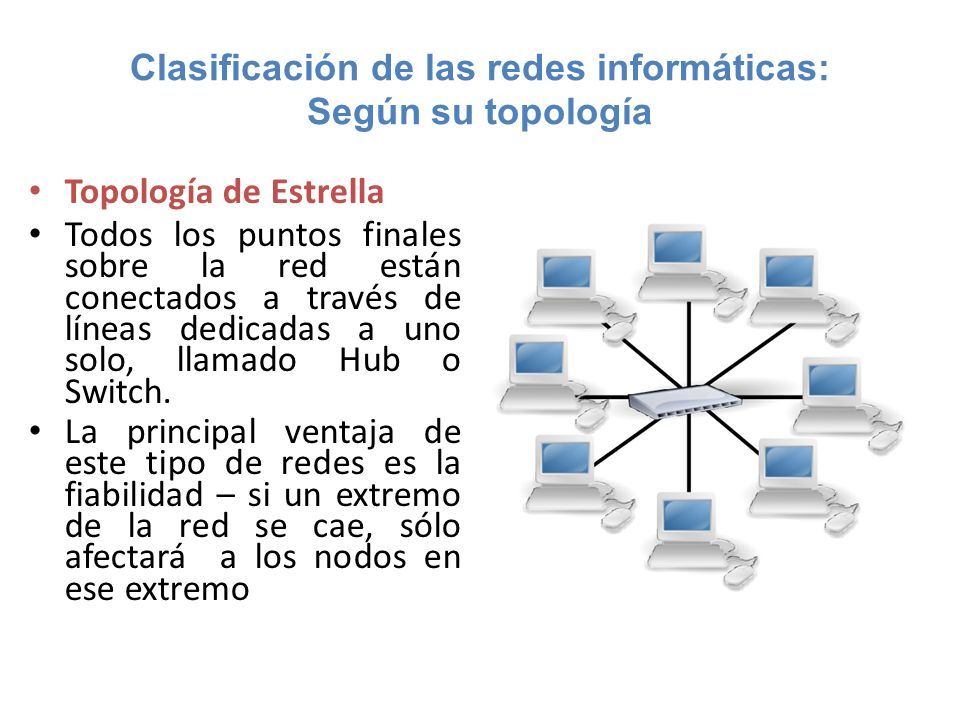

21 Clasificación de las redes informáticas: Según su topología Topología de Estrella Todos los puntos finales sobre la red están conectados a través de líneas dedicadas a uno solo, llamado Hub o Switch. La principal ventaja de este tipo de redes es la fiabilidad – si un extremo de la red se cae, sólo afectará a los nodos en ese extremo

22 Clasificación de las redes informáticas: Según su topología Topología de Anillo Es una arquitectura en la cual todos los dispositivos están conectados el uno al otro en forma de un ciclo o anillo cerrado, de tal forma que cada dispositivo está conectado directamente a otros dos dispositivos (uno a cada lado). Las redes Token Ring/IEEE802.5 y FDDI implementan una topología de anillo

23 Clasificación de las redes informáticas: Según su topología Topología de árbol tiene una arquitectura idéntica a la de BUS, excepto que en esta topología pueden hacerse ramificaciones con múltiples nodos.

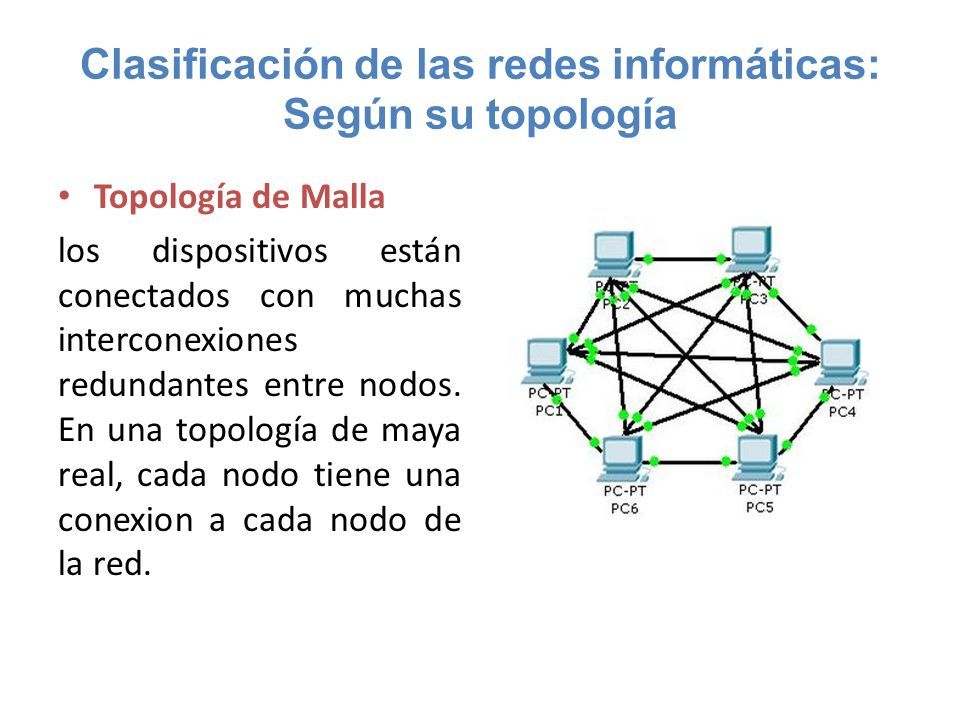

24 Clasificación de las redes informáticas: Según su topología Topología de Malla los dispositivos están conectados con muchas interconexiones redundantes entre nodos. En una topología de maya real, cada nodo tiene una conexion a cada nodo de la red.

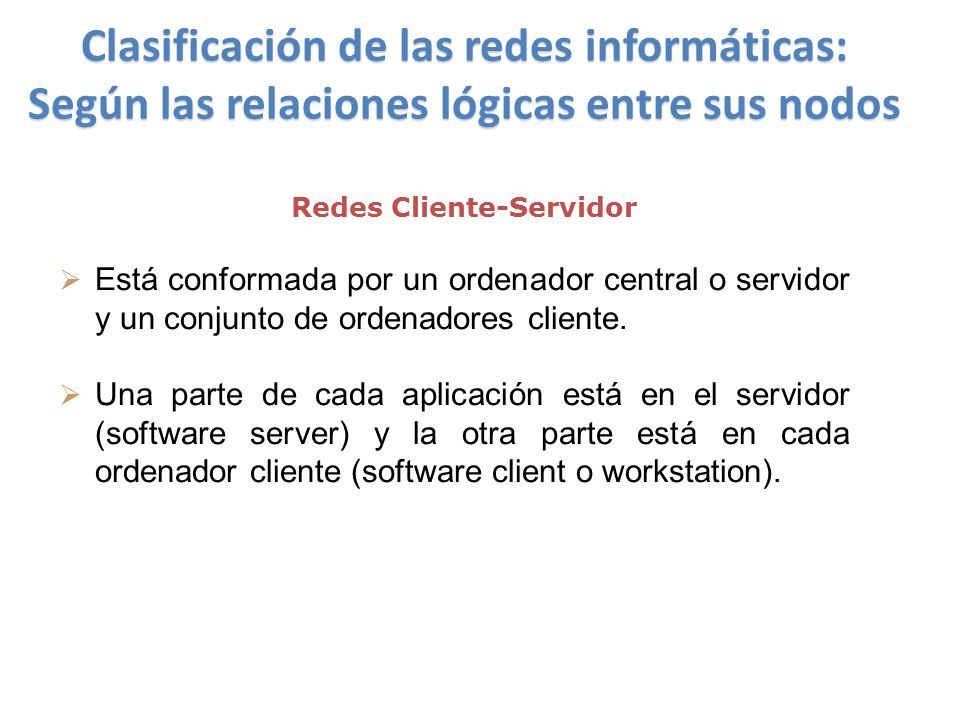

25 Redes Cliente-Servidor Clasificación de las redes informáticas: Según las relaciones lógicas entre sus nodos  Está conformada por un ordenador central o servidor y un conjunto de ordenadores cliente.  Una parte de cada aplicación está en el servidor (software server) y la otra parte está en cada ordenador cliente (software client o workstation).

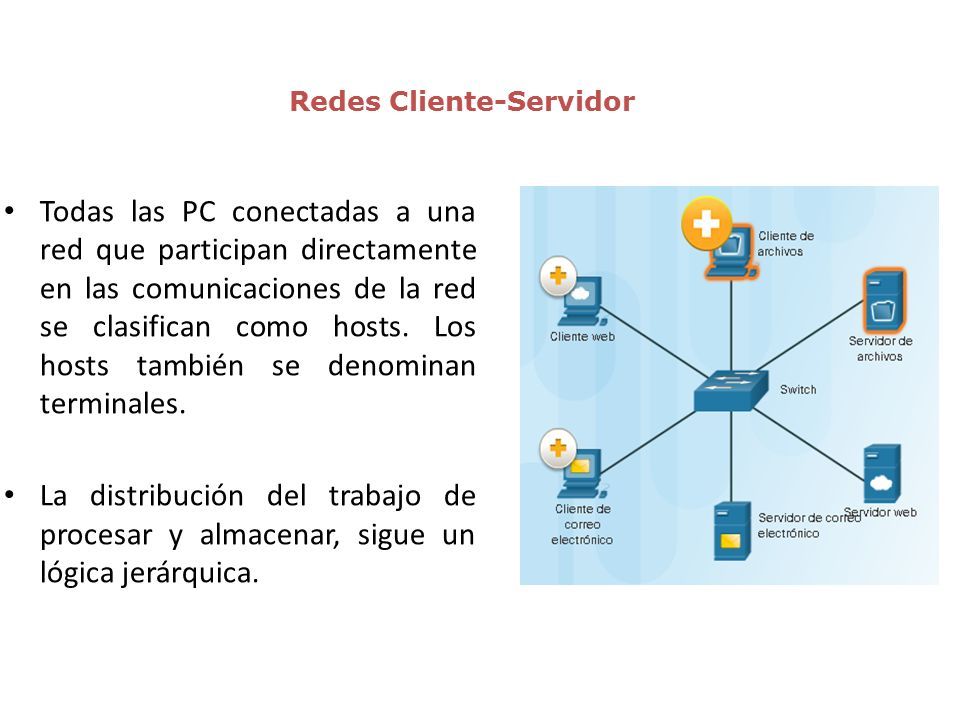

26 Todas las PC conectadas a una red que participan directamente en las comunicaciones de la red se clasifican como hosts. Los hosts también se denominan terminales. La distribución del trabajo de procesar y almacenar, sigue un lógica jerárquica. Redes Cliente-Servidor

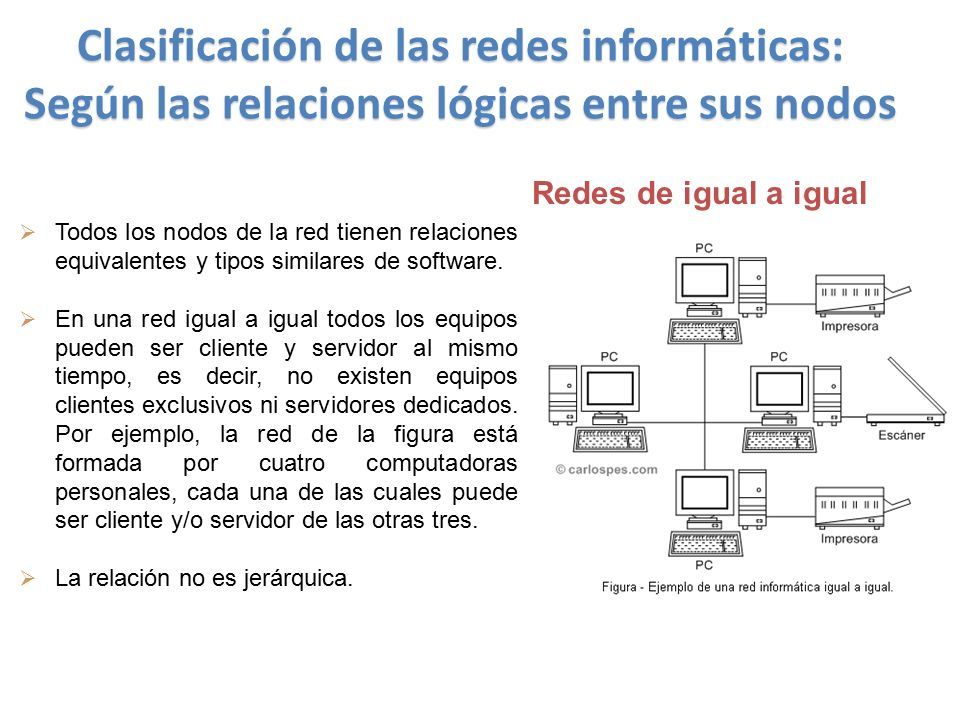

27 Redes de igual a igual Clasificación de las redes informáticas: Según las relaciones lógicas entre sus nodos  Todos los nodos de la red tienen relaciones equivalentes y tipos similares de software.  En una red igual a igual todos los equipos pueden ser cliente y servidor al mismo tiempo, es decir, no existen equipos clientes exclusivos ni servidores dedicados. Por ejemplo, la red de la figura está formada por cuatro computadoras personales, cada una de las cuales puede ser cliente y/o servidor de las otras tres.  La relación no es jerárquica.

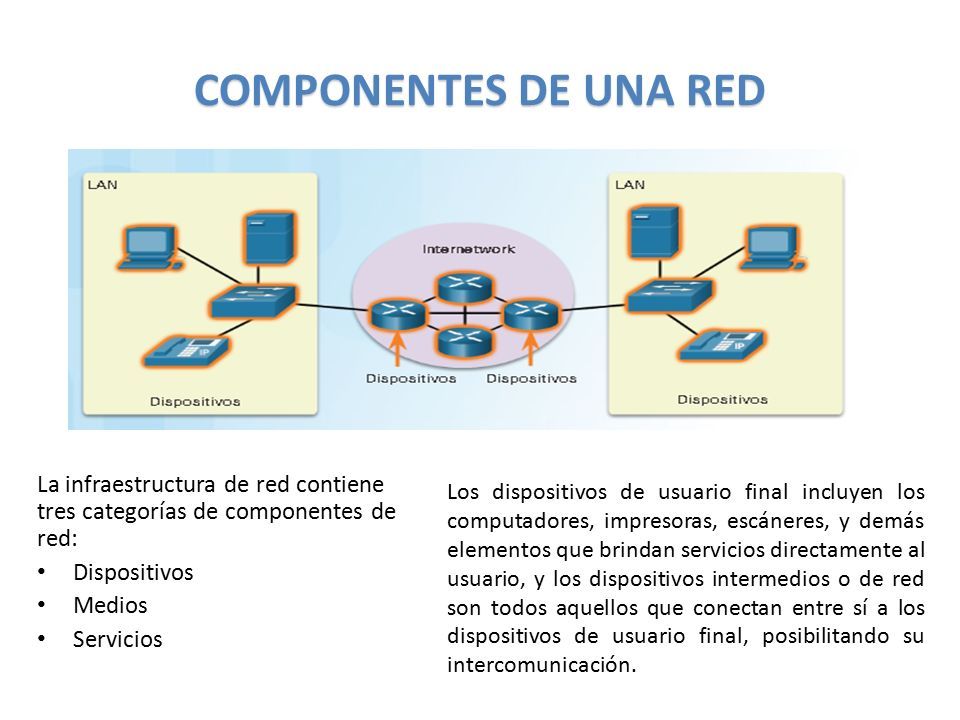

28 COMPONENTES DE UNA RED La infraestructura de red contiene tres categorías de componentes de red: Dispositivos Medios Servicios Los dispositivos de usuario final incluyen los computadores, impresoras, escáneres, y demás elementos que brindan servicios directamente al usuario, y los dispositivos intermedios o de red son todos aquellos que conectan entre sí a los dispositivos de usuario final, posibilitando su intercomunicación.

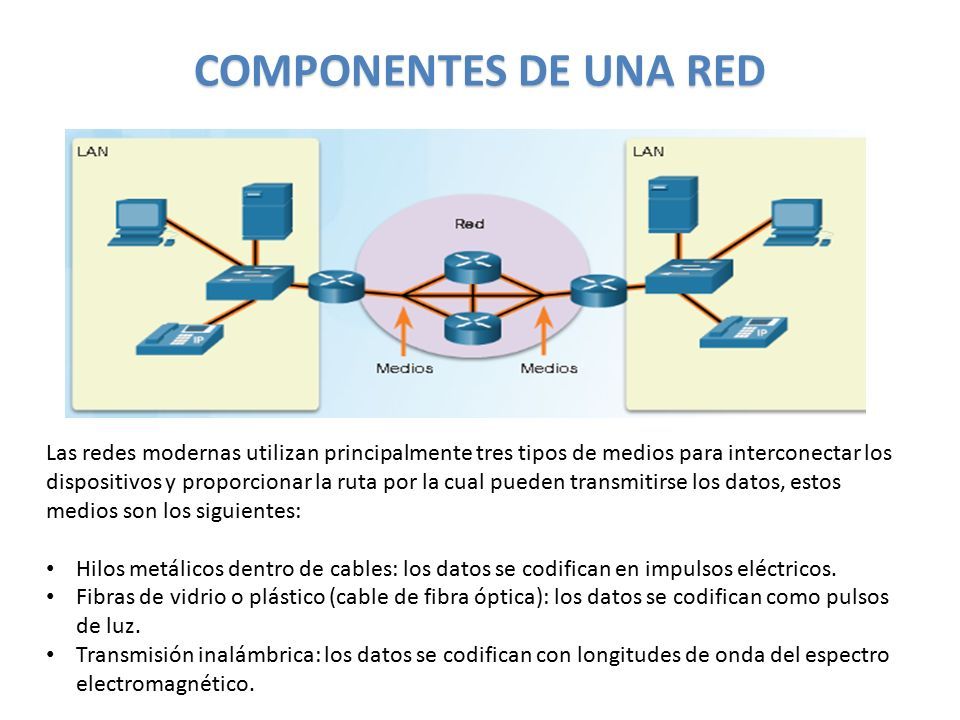

29 COMPONENTES DE UNA RED Las redes modernas utilizan principalmente tres tipos de medios para interconectar los dispositivos y proporcionar la ruta por la cual pueden transmitirse los datos, estos medios son los siguientes: Hilos metálicos dentro de cables: los datos se codifican en impulsos eléctricos. Fibras de vidrio o plástico (cable de fibra óptica): los datos se codifican como pulsos de luz. Transmisión inalámbrica: los datos se codifican con longitudes de onda del espectro electromagnético.

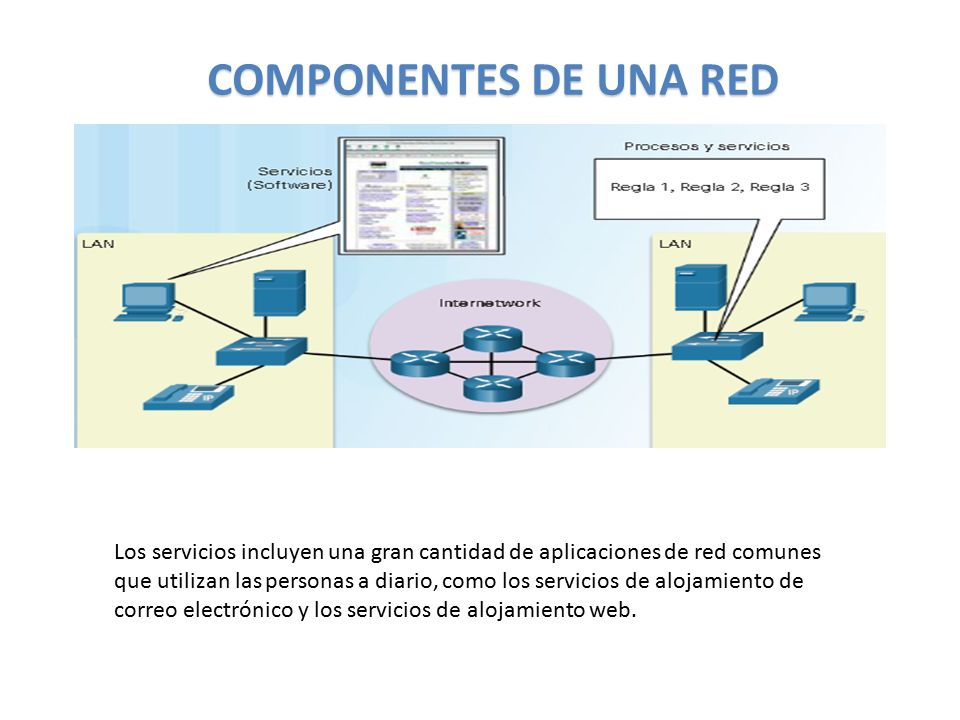

30 COMPONENTES DE UNA RED Los servicios incluyen una gran cantidad de aplicaciones de red comunes que utilizan las personas a diario, como los servicios de alojamiento de correo electrónico y los servicios de alojamiento web.

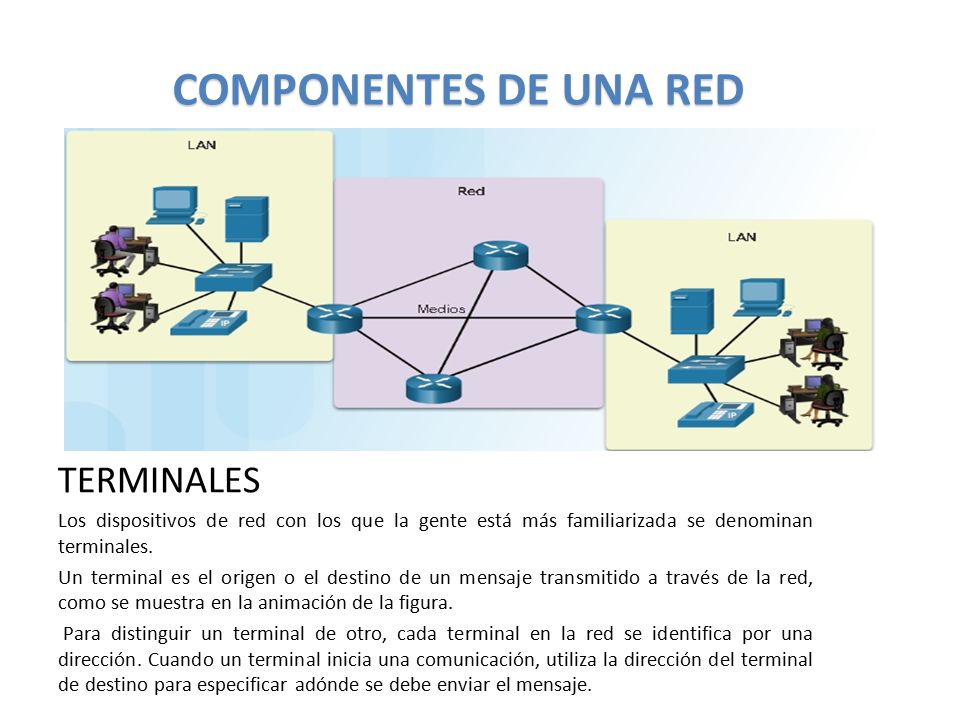

31 TERMINALES Los dispositivos de red con los que la gente está más familiarizada se denominan terminales. Un terminal es el origen o el destino de un mensaje transmitido a través de la red, como se muestra en la animación de la figura. Para distinguir un terminal de otro, cada terminal en la red se identifica por una dirección. Cuando un terminal inicia una comunicación, utiliza la dirección del terminal de destino para especificar adónde se debe enviar el mensaje. COMPONENTES DE UNA RED

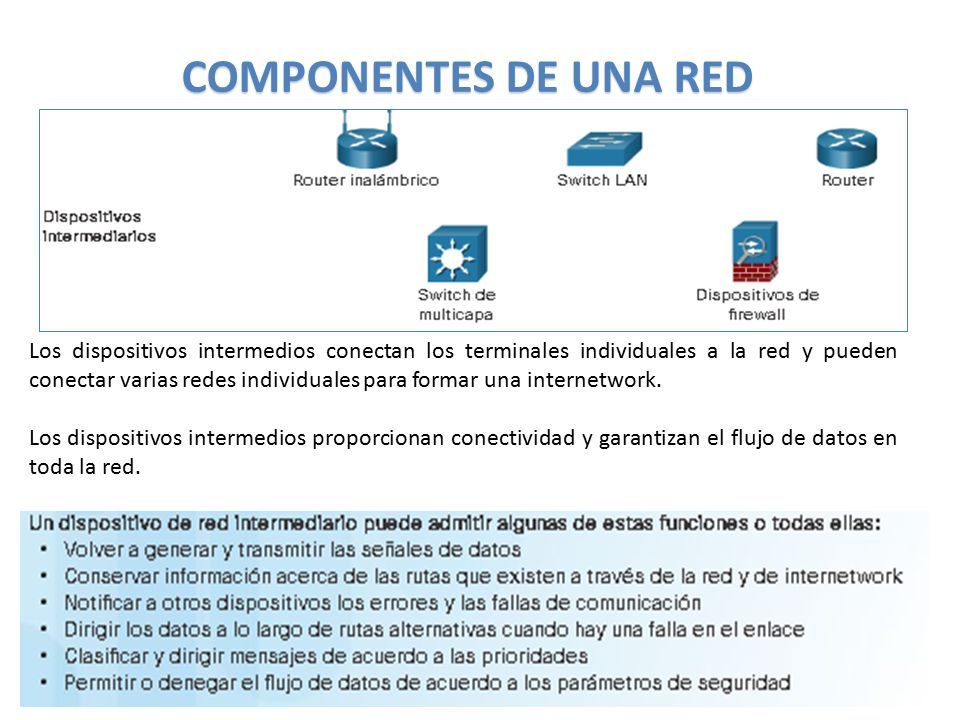

32 Los dispositivos intermedios conectan los terminales individuales a la red y pueden conectar varias redes individuales para formar una internetwork. Los dispositivos intermedios proporcionan conectividad y garantizan el flujo de datos en toda la red.

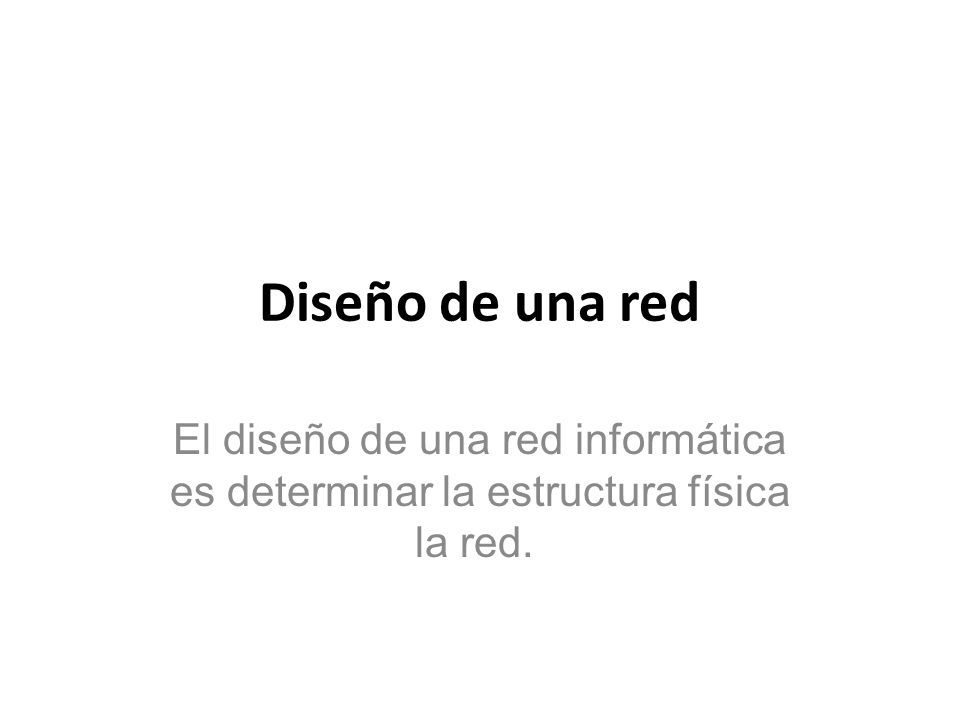

33 Diseño de una red El diseño de una red informática es determinar la estructura física la red.

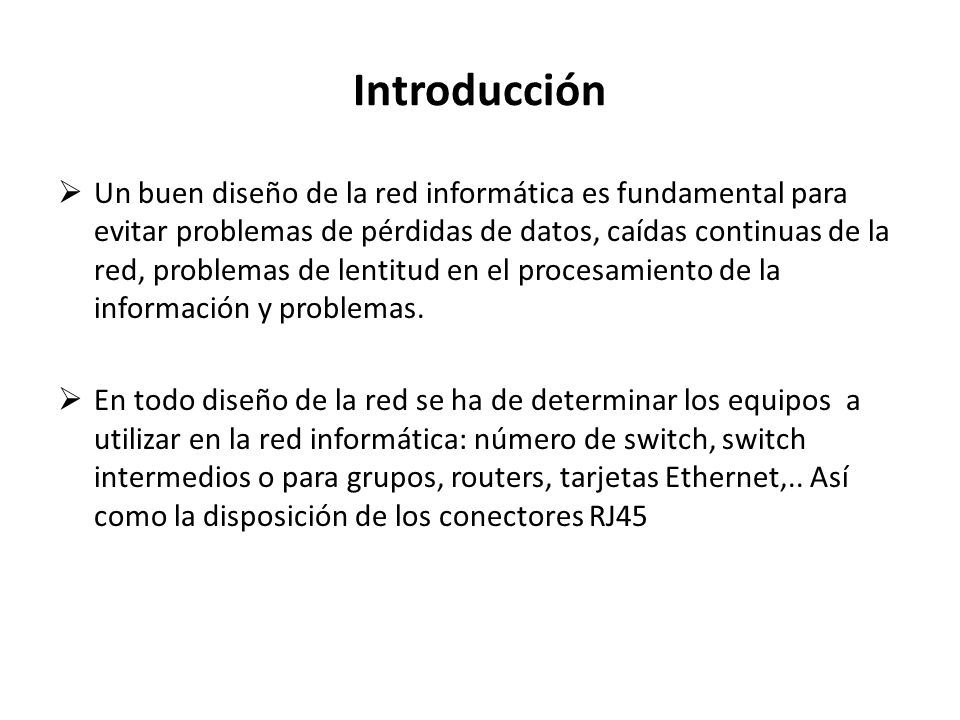

34 Introducción  Un buen diseño de la red informática es fundamental para evitar problemas de pérdidas de datos, caídas continuas de la red, problemas de lentitud en el procesamiento de la información y problemas.  En todo diseño de la red se ha de determinar los equipos a utilizar en la red informática: número de switch, switch intermedios o para grupos, routers, tarjetas Ethernet,.. Así como la disposición de los conectores RJ45

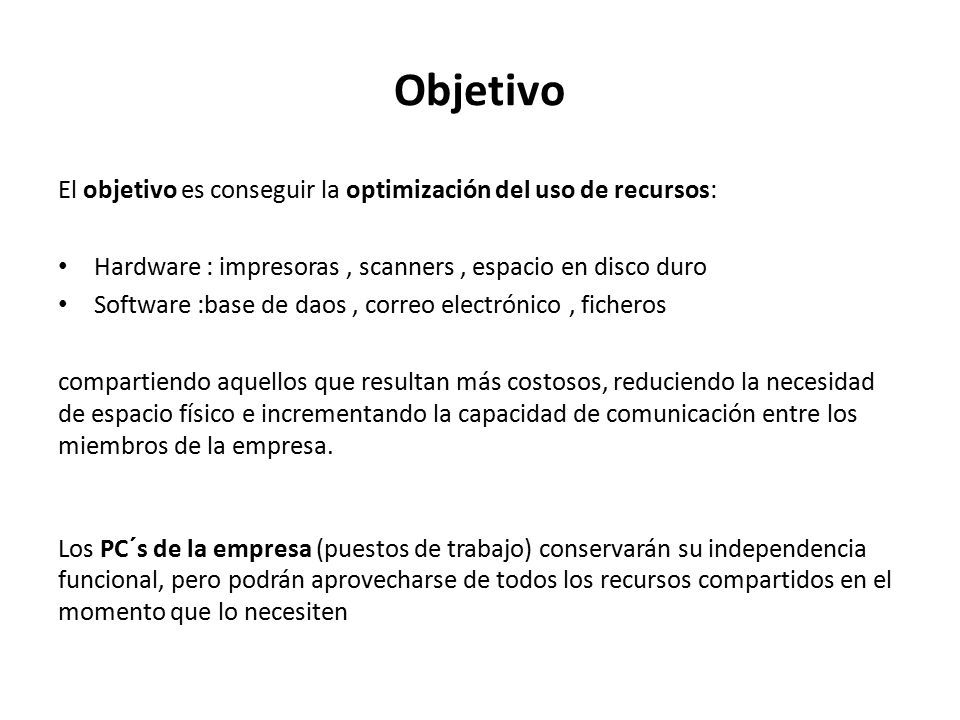

35 Objetivo El objetivo es conseguir la optimización del uso de recursos: Hardware : impresoras, scanners, espacio en disco duro Software :base de daos, correo electrónico, ficheros compartiendo aquellos que resultan más costosos, reduciendo la necesidad de espacio físico e incrementando la capacidad de comunicación entre los miembros de la empresa. Los PC´s de la empresa (puestos de trabajo) conservarán su independencia funcional, pero podrán aprovecharse de todos los recursos compartidos en el momento que lo necesiten

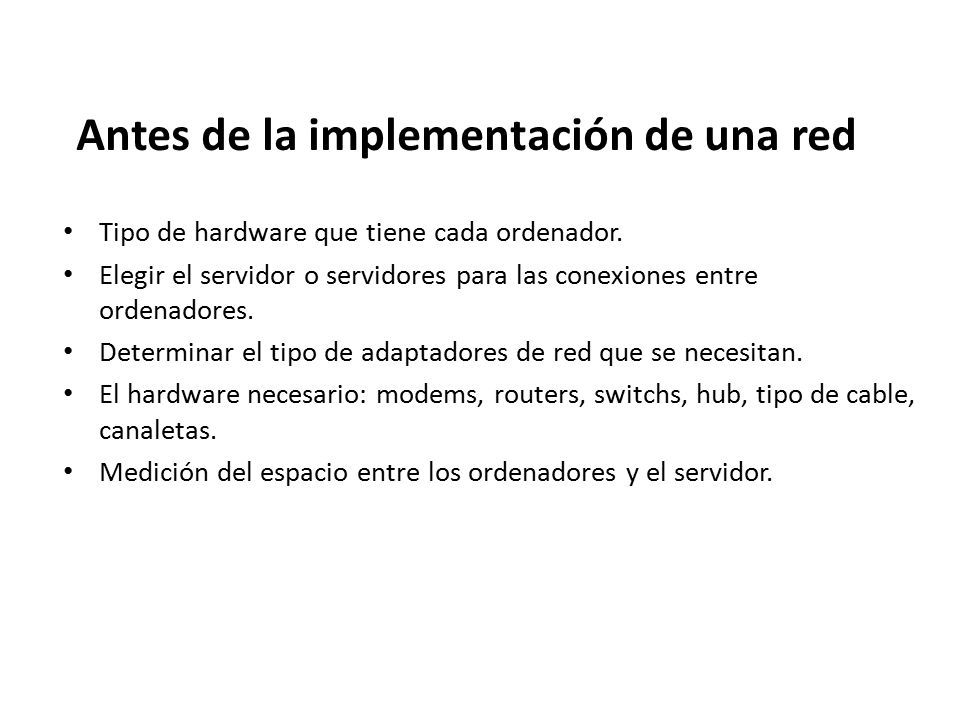

36 Antes de la implementación de una red Tipo de hardware que tiene cada ordenador. Elegir el servidor o servidores para las conexiones entre ordenadores. Determinar el tipo de adaptadores de red que se necesitan. El hardware necesario: modems, routers, switchs, hub, tipo de cable, canaletas. Medición del espacio entre los ordenadores y el servidor.

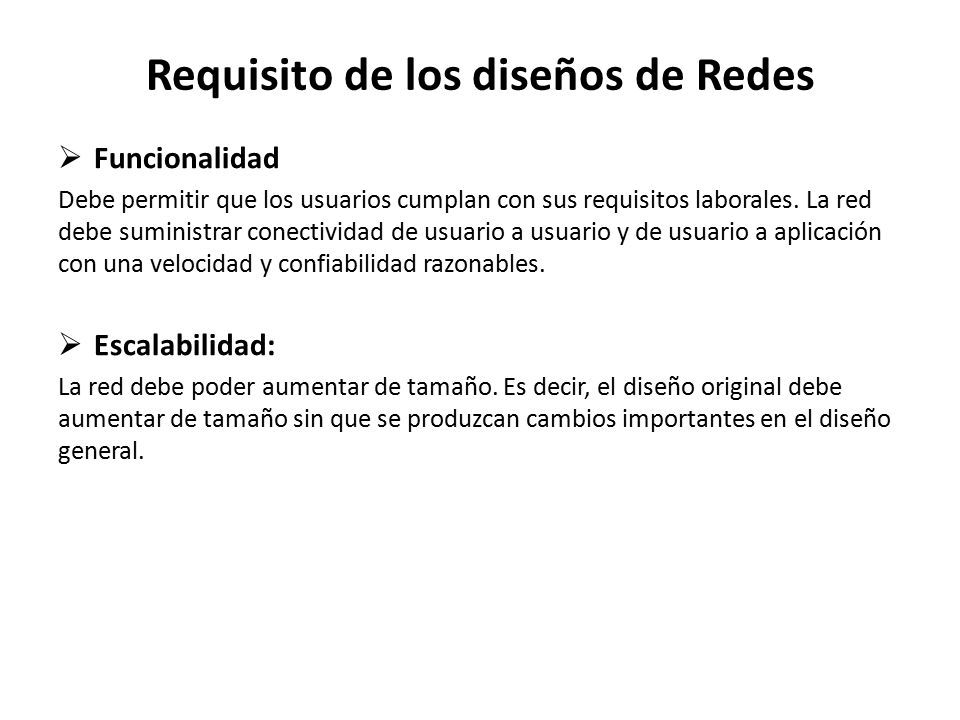

37 Requisito de los diseños de Redes  Funcionalidad Debe permitir que los usuarios cumplan con sus requisitos laborales. La red debe suministrar conectividad de usuario a usuario y de usuario a aplicación con una velocidad y confiabilidad razonables.  Escalabilidad: La red debe poder aumentar de tamaño. Es decir, el diseño original debe aumentar de tamaño sin que se produzcan cambios importantes en el diseño general.

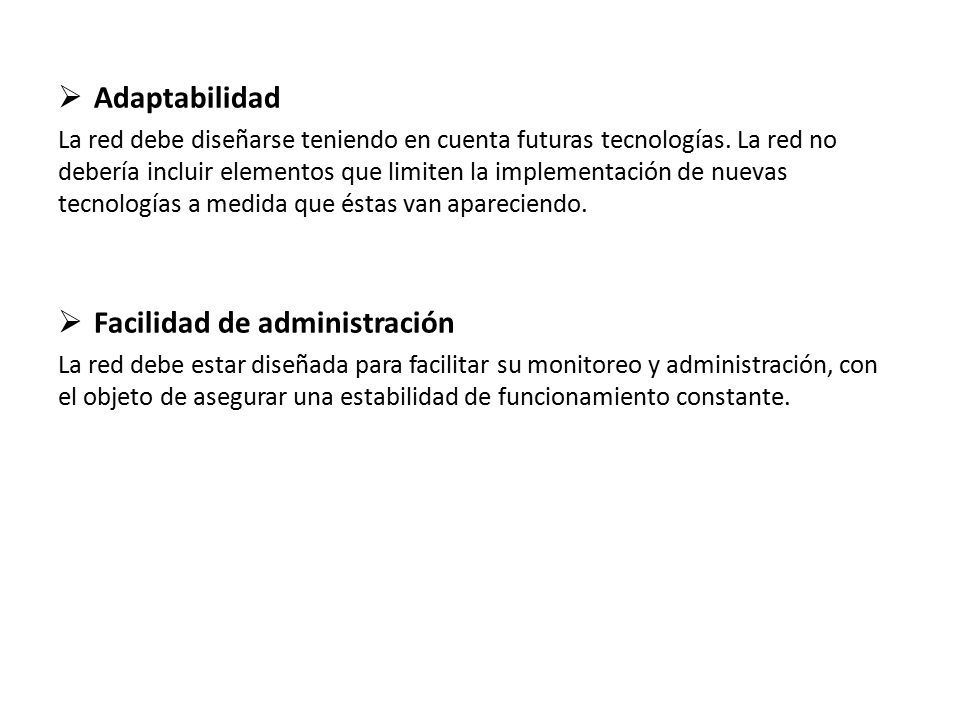

38  Adaptabilidad La red debe diseñarse teniendo en cuenta futuras tecnologías. La red no debería incluir elementos que limiten la implementación de nuevas tecnologías a medida que éstas van apareciendo.  Facilidad de administración La red debe estar diseñada para facilitar su monitoreo y administración, con el objeto de asegurar una estabilidad de funcionamiento constante.

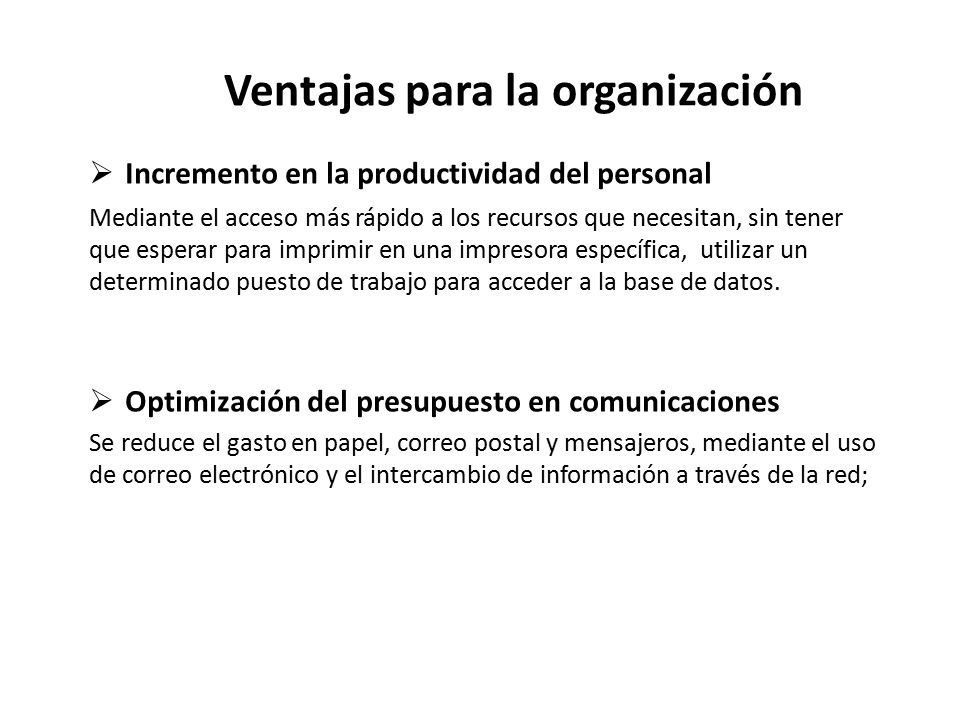

39 Ventajas para la organización  Incremento en la productividad del personal Mediante el acceso más rápido a los recursos que necesitan, sin tener que esperar para imprimir en una impresora específica, utilizar un determinado puesto de trabajo para acceder a la base de datos.  Optimización del presupuesto en comunicaciones Se reduce el gasto en papel, correo postal y mensajeros, mediante el uso de correo electrónico y el intercambio de información a través de la red;

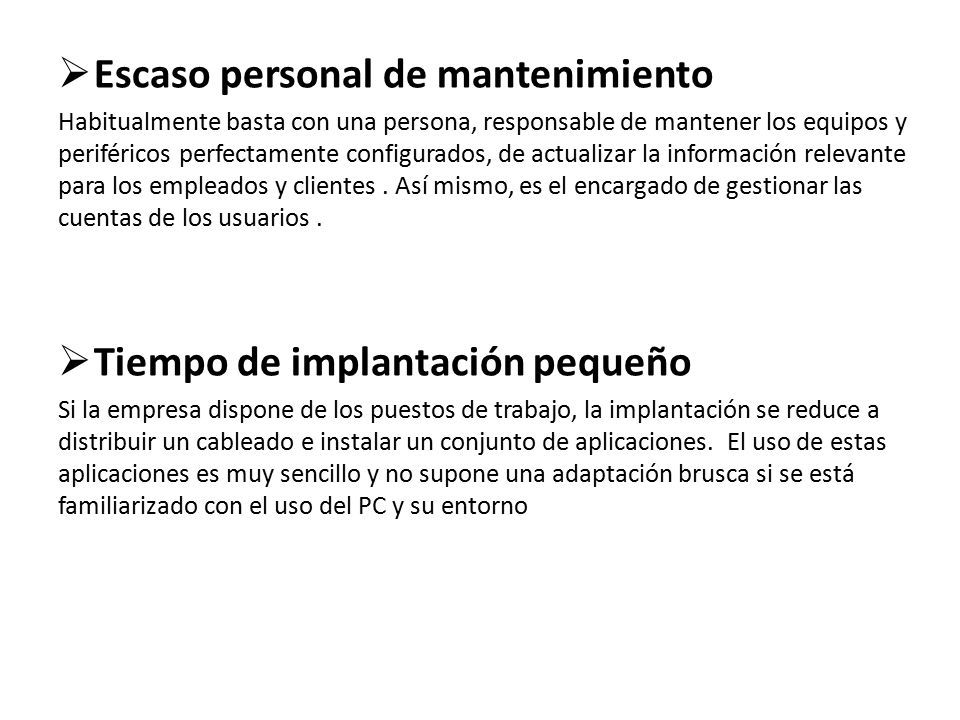

40  Escaso personal de mantenimiento Habitualmente basta con una persona, responsable de mantener los equipos y periféricos perfectamente configurados, de actualizar la información relevante para los empleados y clientes. Así mismo, es el encargado de gestionar las cuentas de los usuarios.  Tiempo de implantación pequeño Si la empresa dispone de los puestos de trabajo, la implantación se reduce a distribuir un cableado e instalar un conjunto de aplicaciones. El uso de estas aplicaciones es muy sencillo y no supone una adaptación brusca si se está familiarizado con el uso del PC y su entorno

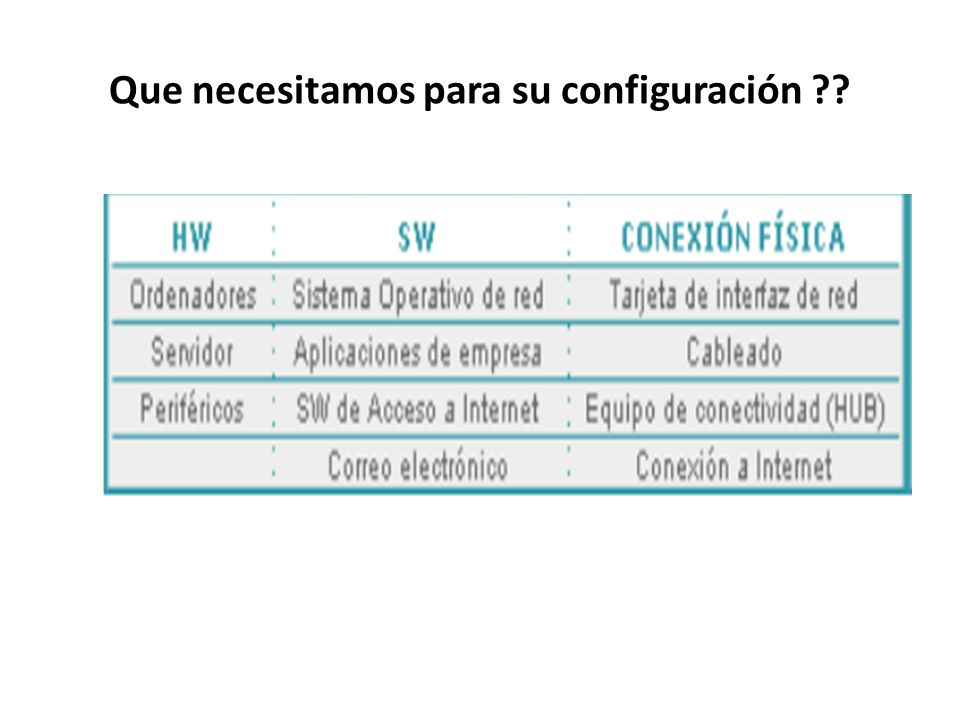

41 Que necesitamos para su configuración ??

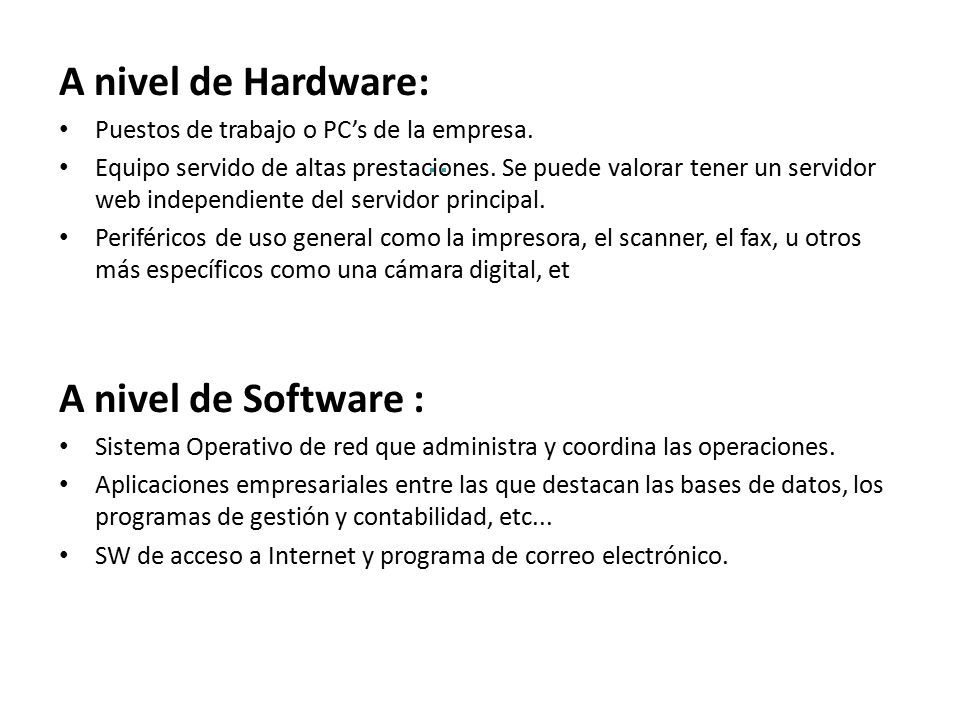

42 A nivel de Hardware: Puestos de trabajo o PC’s de la empresa. Equipo servido de altas prestaciones. Se puede valorar tener un servidor web independiente del servidor principal. Periféricos de uso general como la impresora, el scanner, el fax, u otros más específicos como una cámara digital, et A nivel de Software : Sistema Operativo de red que administra y coordina las operaciones. Aplicaciones empresariales entre las que destacan las bases de datos, los programas de gestión y contabilidad, etc... SW de acceso a Internet y programa de correo electrónico.

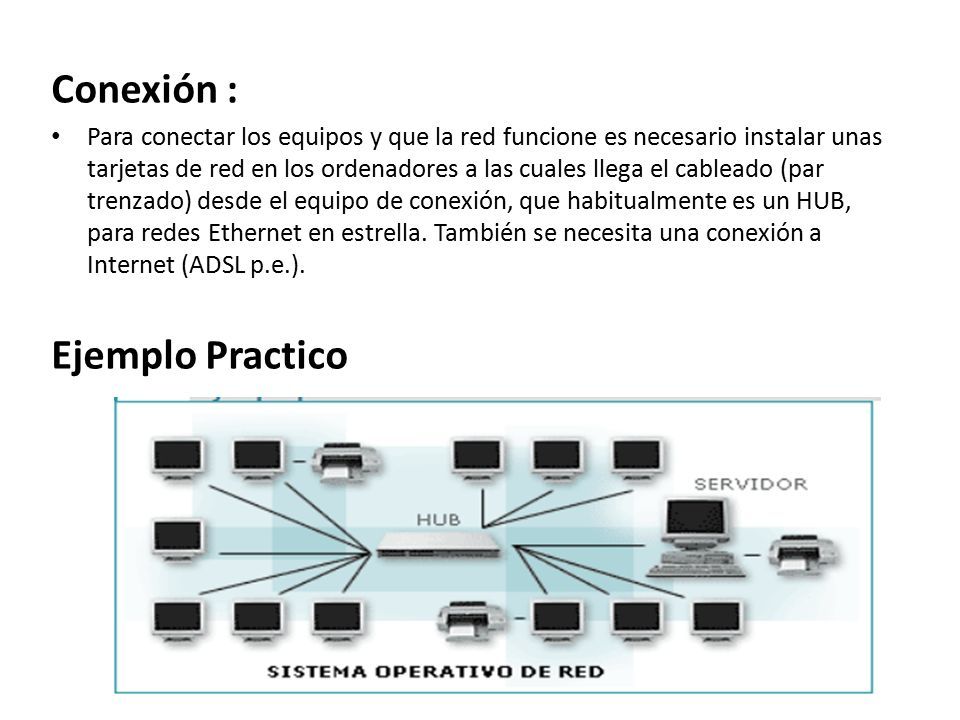

43 Conexión : Para conectar los equipos y que la red funcione es necesario instalar unas tarjetas de red en los ordenadores a las cuales llega el cableado (par trenzado) desde el equipo de conexión, que habitualmente es un HUB, para redes Ethernet en estrella. También se necesita una conexión a Internet (ADSL p.e.). Ejemplo Practico

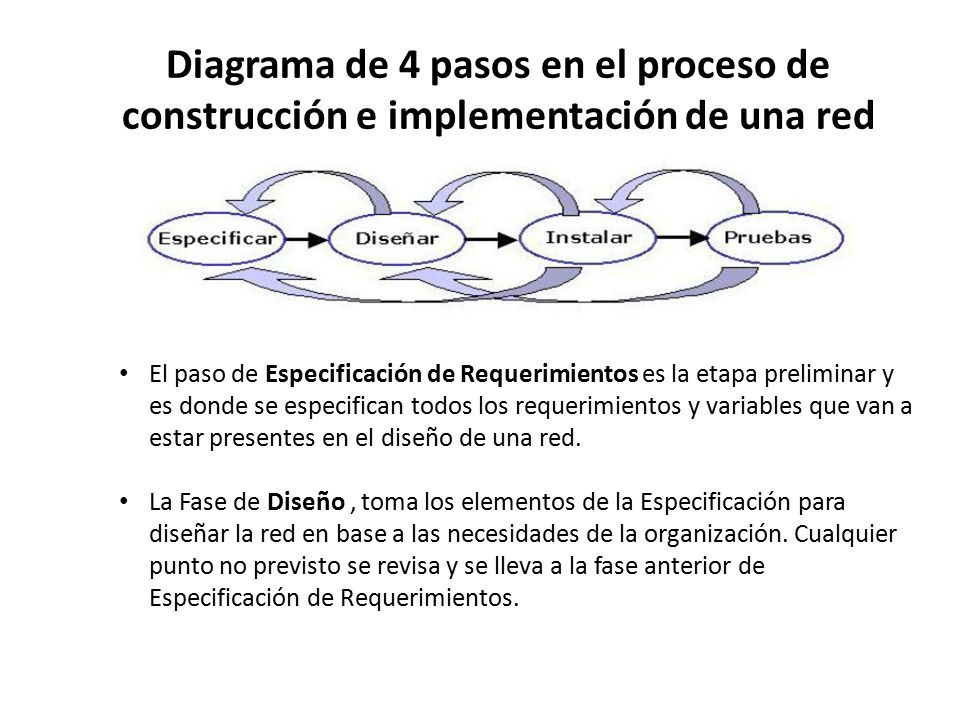

44 Diagrama de 4 pasos en el proceso de construcción e implementación de una red El paso de Especificación de Requerimientos es la etapa preliminar y es donde se especifican todos los requerimientos y variables que van a estar presentes en el diseño de una red. La Fase de Diseño, toma los elementos de la Especificación para diseñar la red en base a las necesidades de la organización. Cualquier punto no previsto se revisa y se lleva a la fase anterior de Especificación de Requerimientos.

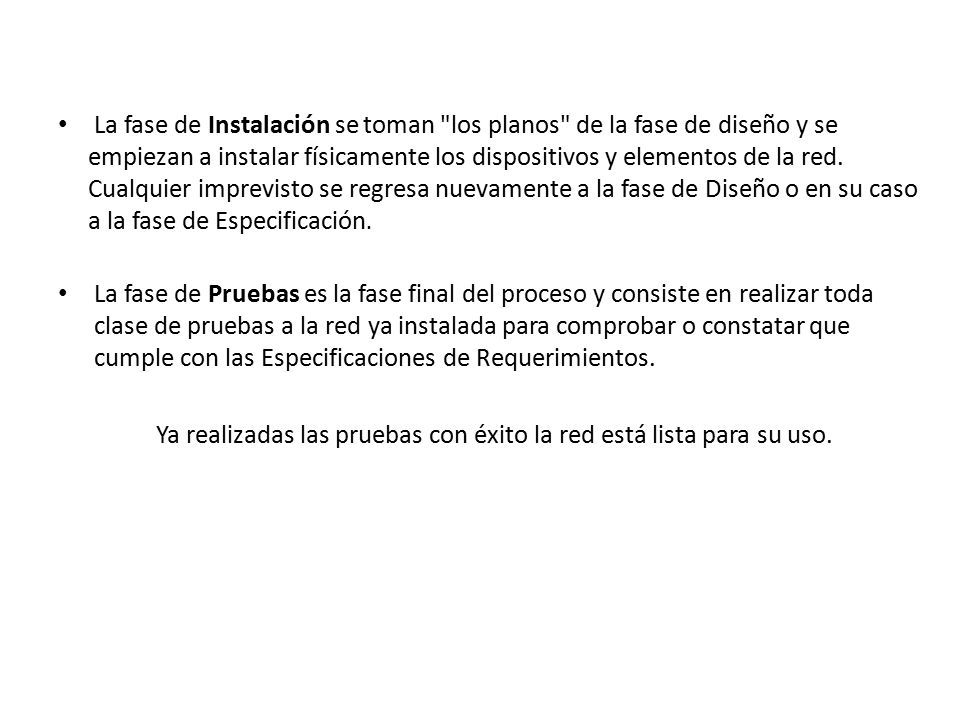

45 La fase de Instalación se toman "los planos" de la fase de diseño y se empiezan a instalar físicamente los dispositivos y elementos de la red. Cualquier imprevisto se regresa nuevamente a la fase de Diseño o en su caso a la fase de Especificación. La fase de Pruebas es la fase final del proceso y consiste en realizar toda clase de pruebas a la red ya instalada para comprobar o constatar que cumple con las Especificaciones de Requerimientos. Ya realizadas las pruebas con éxito la red está lista para su uso.
