FÍSICA II GRADO Ingeniería Mecánica

Presentación del tema: "FÍSICA II GRADO Ingeniería Mecánica"— Transcripción de la presentación:

1 FÍSICA II GRADO Ingeniería Mecánica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 1. Campo electrostático en el vacío. Potencial eléctrico Prof. Norge Cruz Hernández

2 Tema 1. Campo electrostático en el vacío. Potencial eléctrico (5 horas)
1.1 Introducción 1.2 Fenómenos eléctricos. Carga eléctrica. Ley de Coulomb. 1.3 Concepto de campo eléctrico. Campo eléctrico creado por una carga puntual. 1.4 Principio de superposición. Campo eléctrico creado por una distribución continua de carga. 1.5 Flujo eléctrico. Teorema de Gauss. Aplicaciones. 1.6 Carácter conservativo del campo eléctrico. Potencial electrostático y energía potencial electrostática

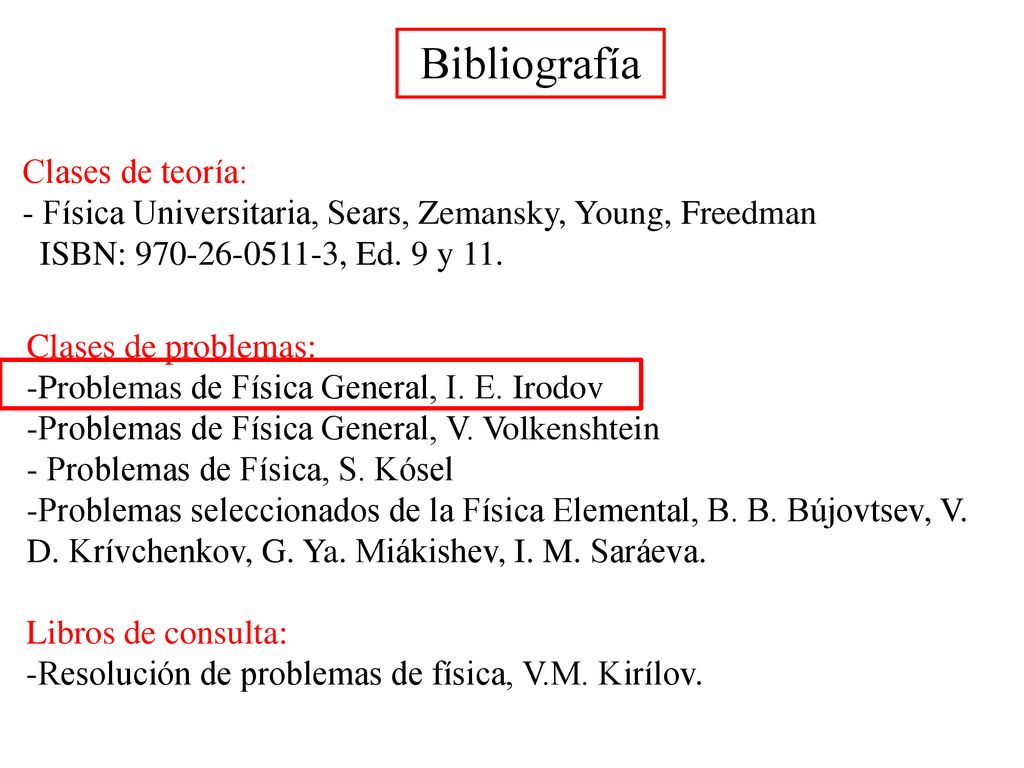

3 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

4 Intensidad del campo eléctrico

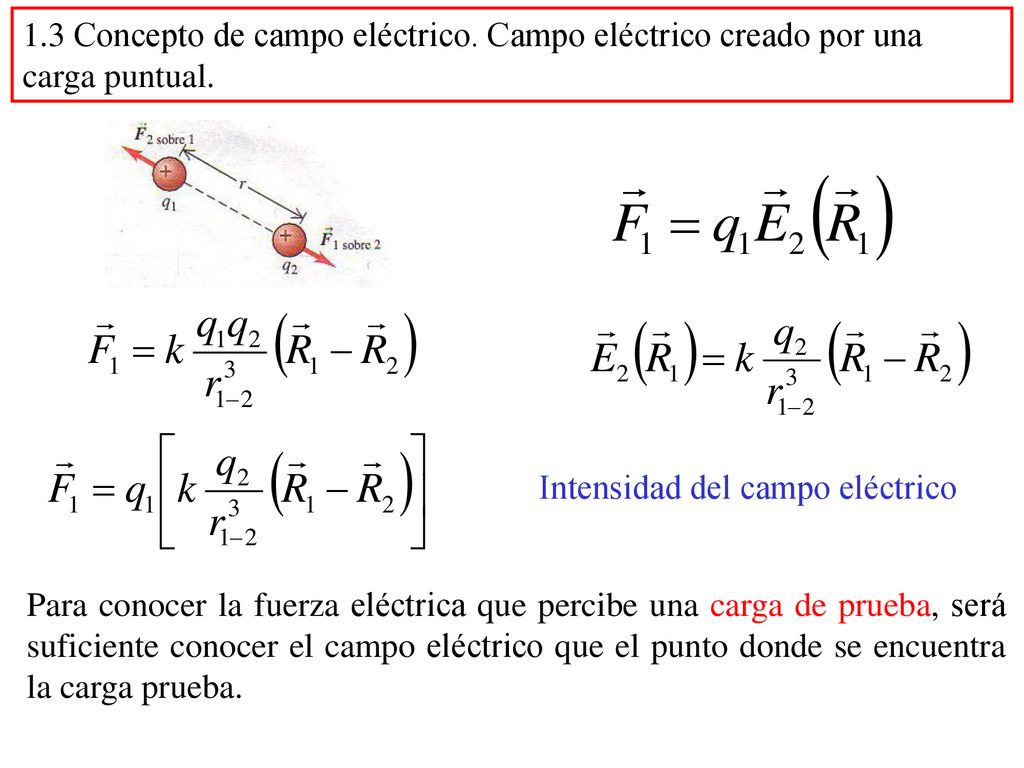

1.3 Concepto de campo eléctrico. Campo eléctrico creado por una carga puntual. Intensidad del campo eléctrico Para conocer la fuerza eléctrica que percibe una carga de prueba, será suficiente conocer el campo eléctrico que el punto donde se encuentra la carga prueba.

5 La carga de prueba la tomaremos positiva.
Para conocer el campo eléctrico en un punto, será suficiente colocar una carga de prueba y medir la fuerza. Después dividimos por el valor de la carga de prueba. La carga de prueba la tomaremos positiva.

6 Intentemos medir el campo eléctrico de una esfera conductora cargada.

7 1. 4 Principio de superposición
1.4 Principio de superposición. Campo eléctrico creado por una distribución continua de carga. dipolo eléctrico El campo eléctrico en un punto es la suma vectorial de los campos eléctricos ejercidos por el resto de las cargas en ese punto.

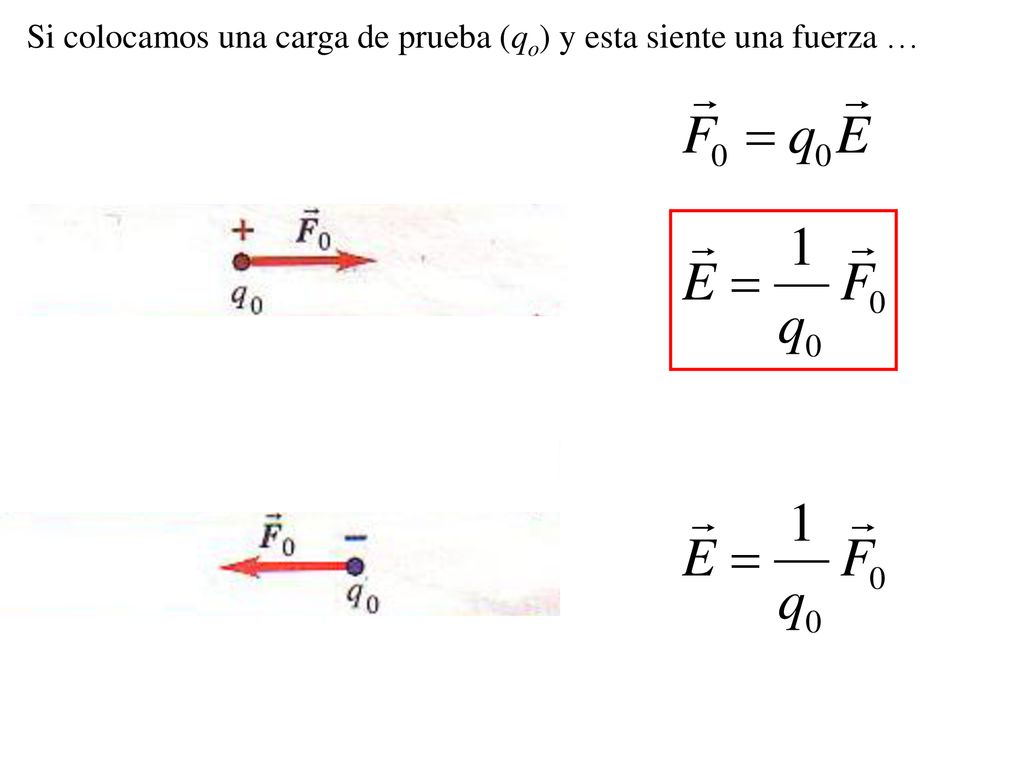

8 Si colocamos una carga de prueba (qo) y esta siente una fuerza …

9 campo eléctrico de una línea con carga uniforme

10 campo eléctrico sobre el eje de un anillo cargado uniformemente
