2 Ranuras y Tarjetas de Expansión Profesora : Rodrigo Contreras Alumno: Fernando Gallegos Carrera: Técnico En Plataformas inform Informatica

3 Introducción  Esta actividad esta diseñada con el único propósito de dar a conocer la importancia de lo que son las ranuras y tarjetas de expansión en un PC.  El objetivo de este trabajo es comprender las función que cumple cada ranura y tarjeta de expansión.

4 Las tarjetas de expansión son dispositivos con diversos circuitos integrados y controladores que, insertadas en sus correspondientes ranuras de expansión, sirven para ampliar la capacidad de un ordenador. Las tarjetas de expansión más comunes sirven para añadir memoria, controladoras de unidad de disco, controladoras de vídeo, puertos serie o paralelo y dispositivos de módem internos. Las ranuras de expansión son lugares donde se introduce las tarjetas de expansión.

5

6 Ranuras ISA Las ranuras ISA (Industry Standard Architecture) hacen su aparición de la mano de IBM en 1980 como ranuras de expansión de 8bits (en la imagen superior), funcionando a 4.77Mhz (que es la velocidad de pos procesadores Intel 8088). Se trata de un slot de 62 contactos (31 por cada lado) y 8.5cm de longitud. Su verdadera utilización empieza en 1983, conociéndose como XT bus architecture. En el año 1984 se actualiza al nuevo estándar de 16bits, conociéndose como AT bus architecture.

7 Ranuras VESA: El bus VESA (Video ElectronicsStandards Association) es un tipo de bus de datos, utilizado sobre todo en equipos diseñados para el procesador Intel 80486. Permite por primera vez conectar directamente la tarjeta gráfica al procesador.

8 Ranuras AGP: El puerto AGP (Accelera tedGraphics Port) es desarrollado por Intel en 1996 como puerto gráfico de altas prestaciones, para solucionar el cuello de botella que se creaba en las gráficas PCI. Sus especificaciones parten de las del bus PCI 2.1, tratándose de un bus de 32bits.

9

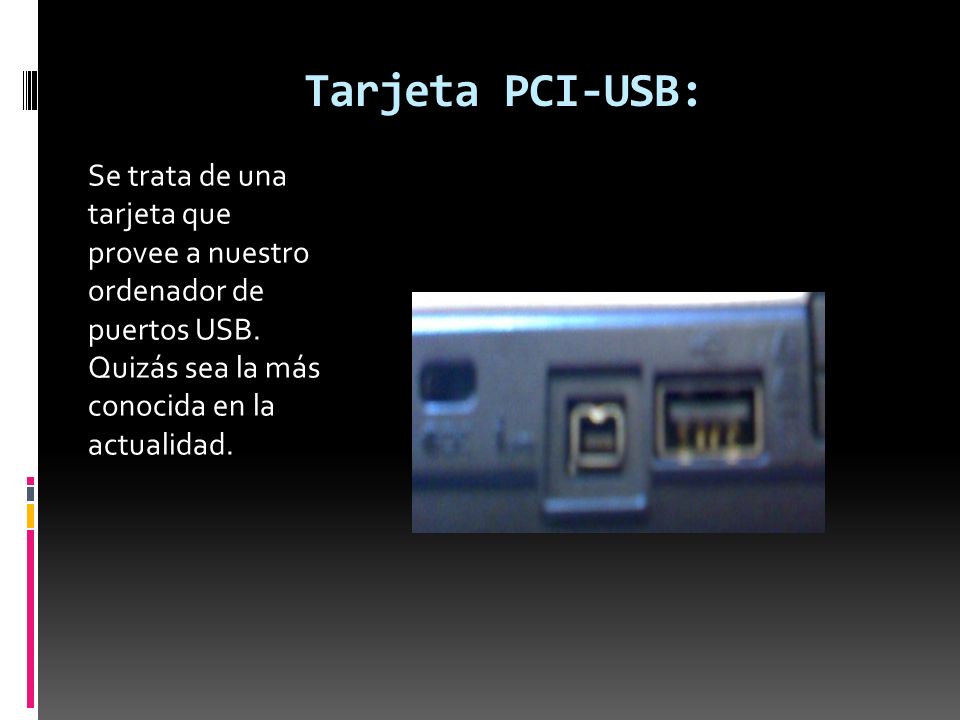

10 Tarjeta PCI-USB: Se trata de una tarjeta que provee a nuestro ordenador de puertos USB. Quizás sea la más conocida en la actualidad.

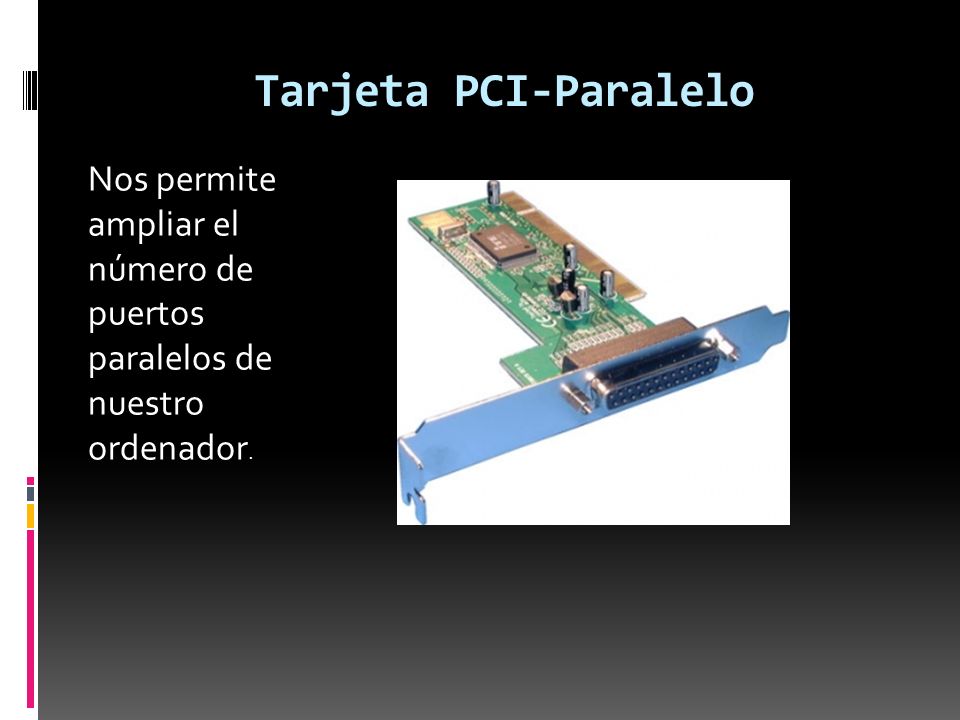

11 Tarjeta PCI-Paralelo Nos permite ampliar el número de puertos paralelos de nuestro ordenador.

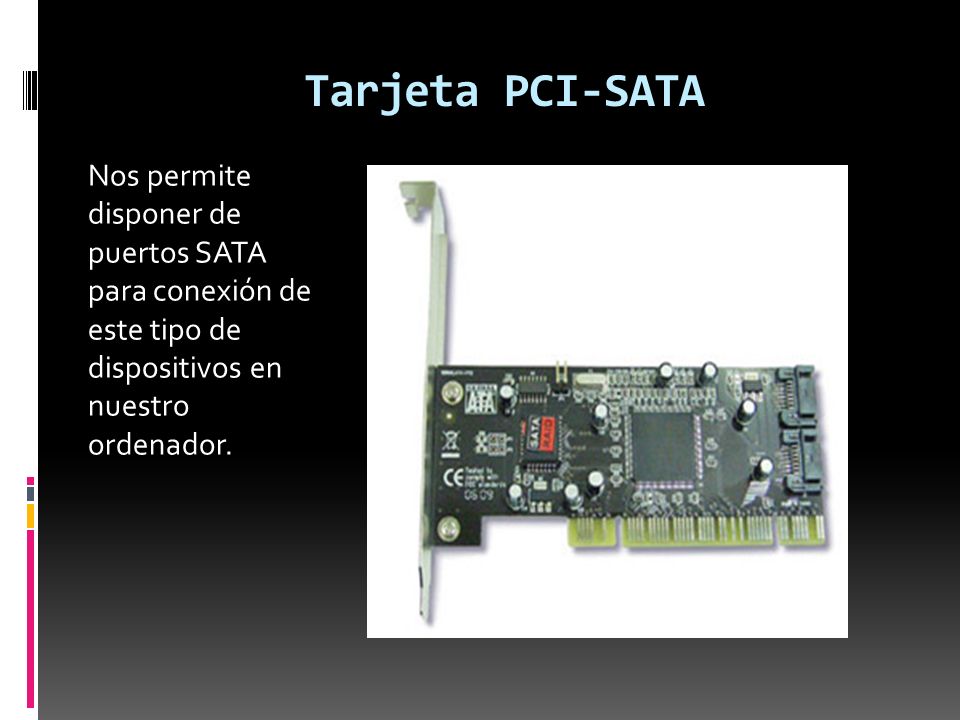

12 Tarjeta PCI-SATA Nos permite disponer de puertos SATA para conexión de este tipo de dispositivos en nuestro ordenador.

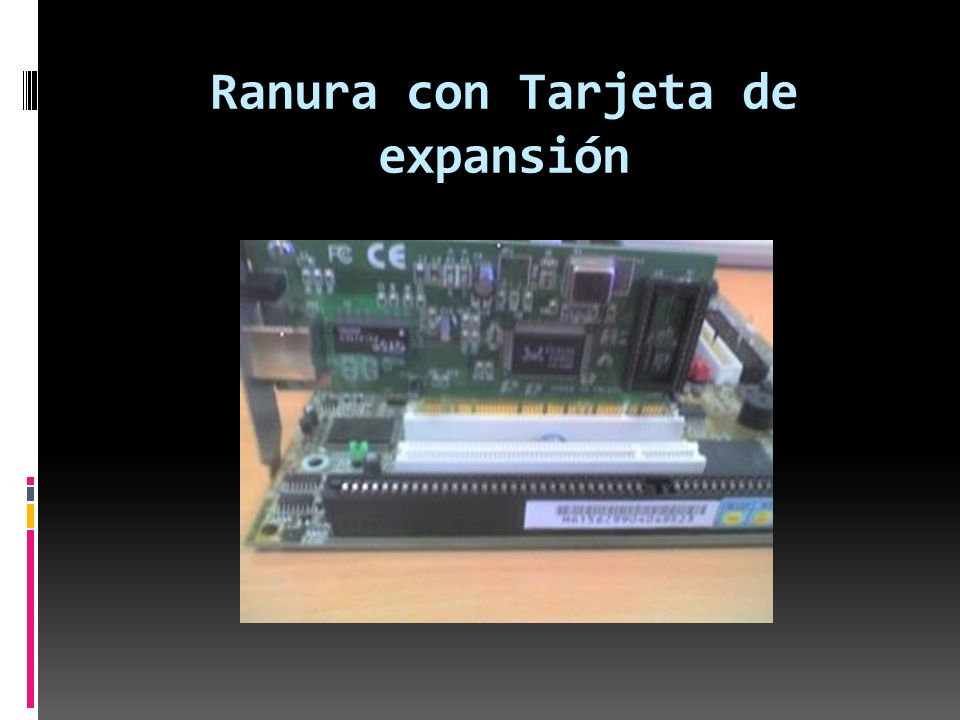

13 Ranura con Tarjeta de expansión

14 Conclusión  Con este trabajo aprendí lo necesario que son las ranuras y tarjetas de expansión en un PC, incluso creo que se cumplieron todos los objetivos y expectativas de este trabajo ya que es eficiente y efectivo en todos los resultados.
