1 OINARRIZKO AKOTAZIO ARAUAK

2 Pieza definituta gera dadin beharrezkoak diren kotak azalduko dira.

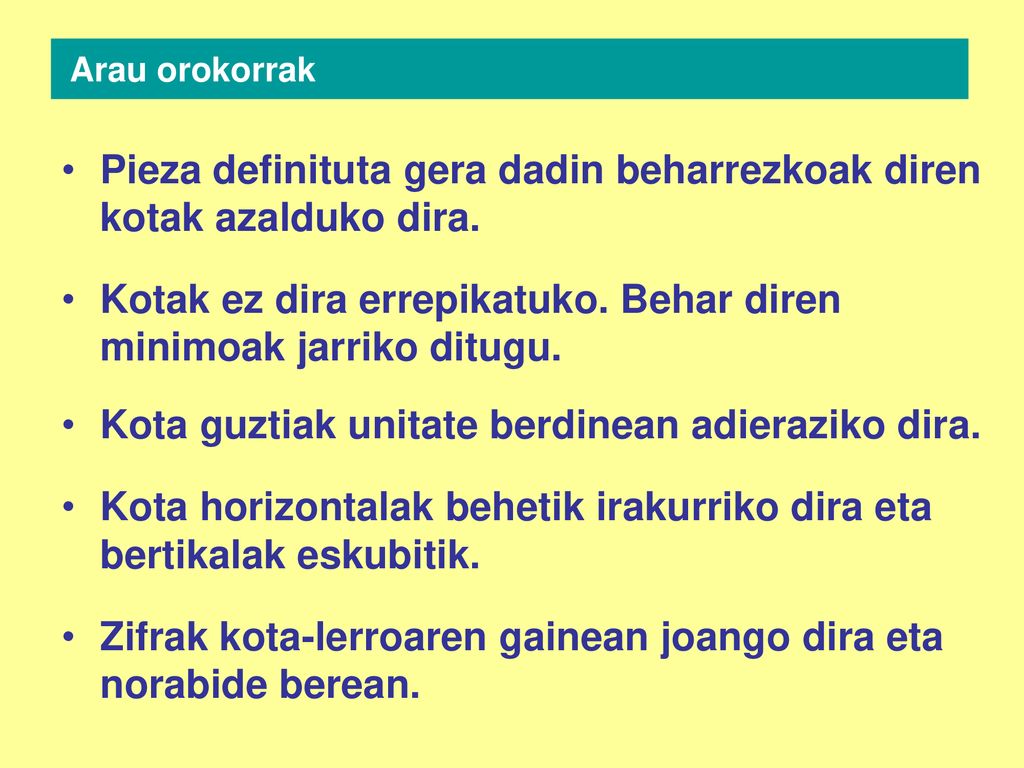

Arau orokorrak Pieza definituta gera dadin beharrezkoak diren kotak azalduko dira. Kotak ez dira errepikatuko. Behar diren minimoak jarriko ditugu. Kota guztiak unitate berdinean adieraziko dira. Kota horizontalak behetik irakurriko dira eta bertikalak eskubitik. Zifrak kota-lerroaren gainean joango dira eta norabide berean.

3 59 2 mm. 7 mm. Akotazio elementuak Kota lerro laguntzaileak

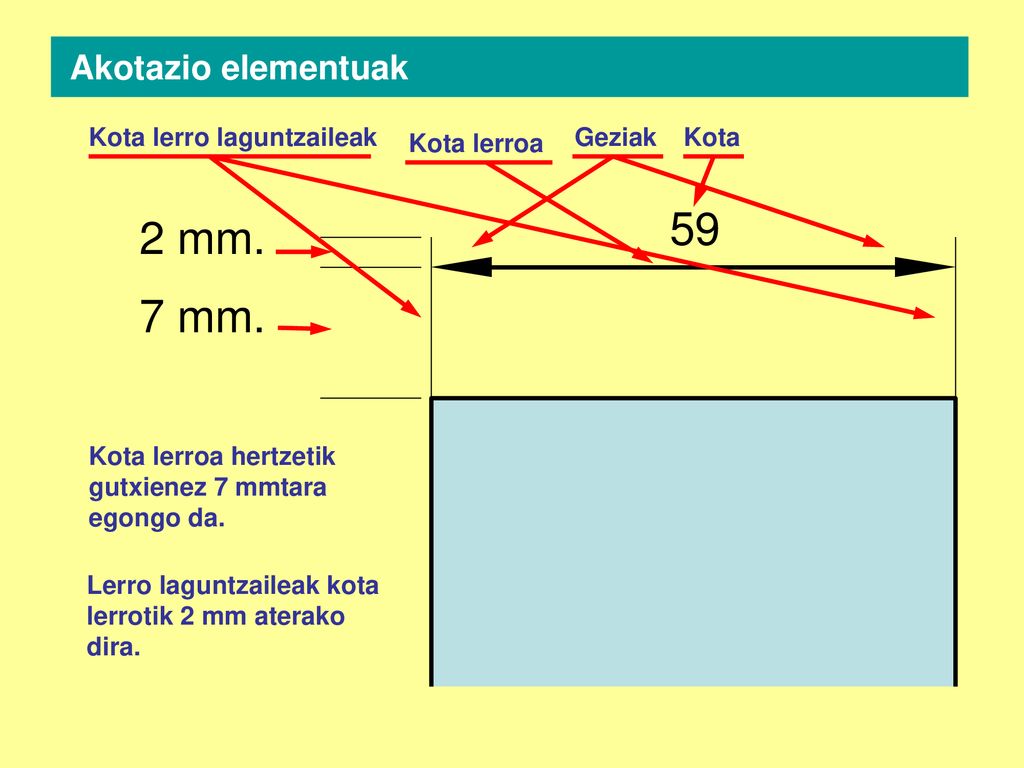

Kota lerroa Geziak Kota 59 2 mm. 7 mm. Kota lerroa hertzetik gutxienez 7 mmtara egongo da. Lerro laguntzaileak kota lerrotik 2 mm aterako dira.

4 Ertzen akotazioa ...ez eta ardatzekin ere
...ezta beraien jarraipen izan... Kota lerroek ezin dute ertzekin koinziditu... Las líneas de acotación no deben coincidir con aristas y ejes ni ser continuación de aristas

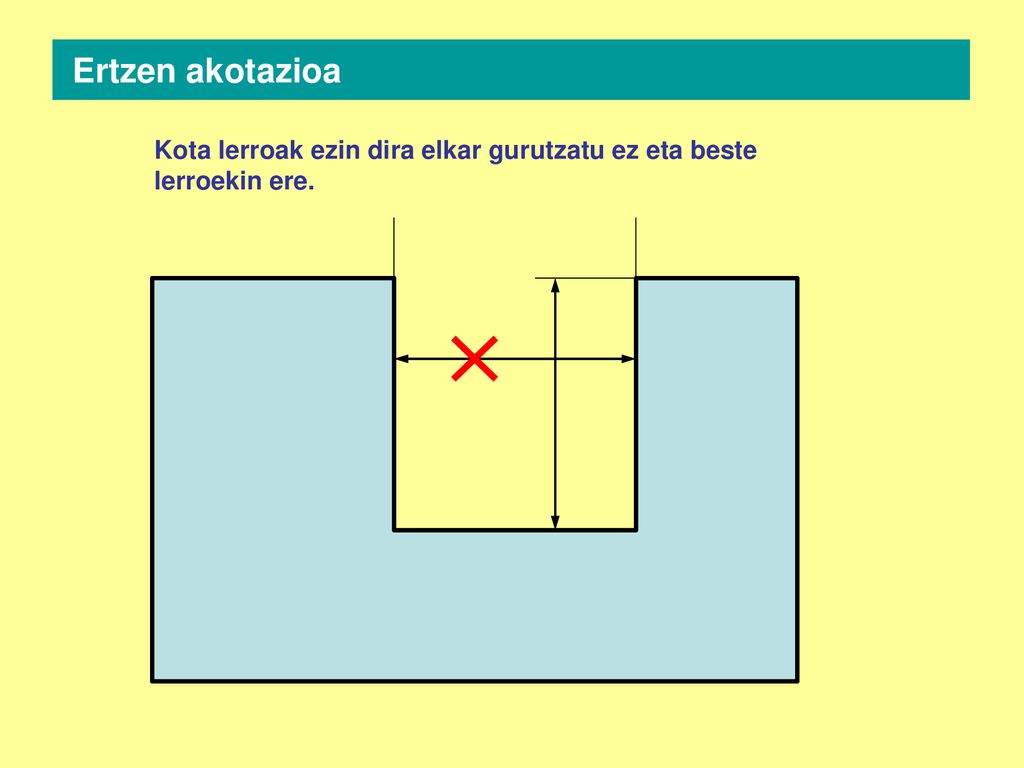

5 Ertzen akotazioa Kota lerroak ezin dira elkar gurutzatu ez eta beste lerroekin ere. Las líneas de acotación no se cruzan entre si ni con ninguna otra línea.

6 Ertzen akotazioa Serieko kota lerroak jarraia adierazten dira.
Las líneas de acotación en serie se colocan alineadas.

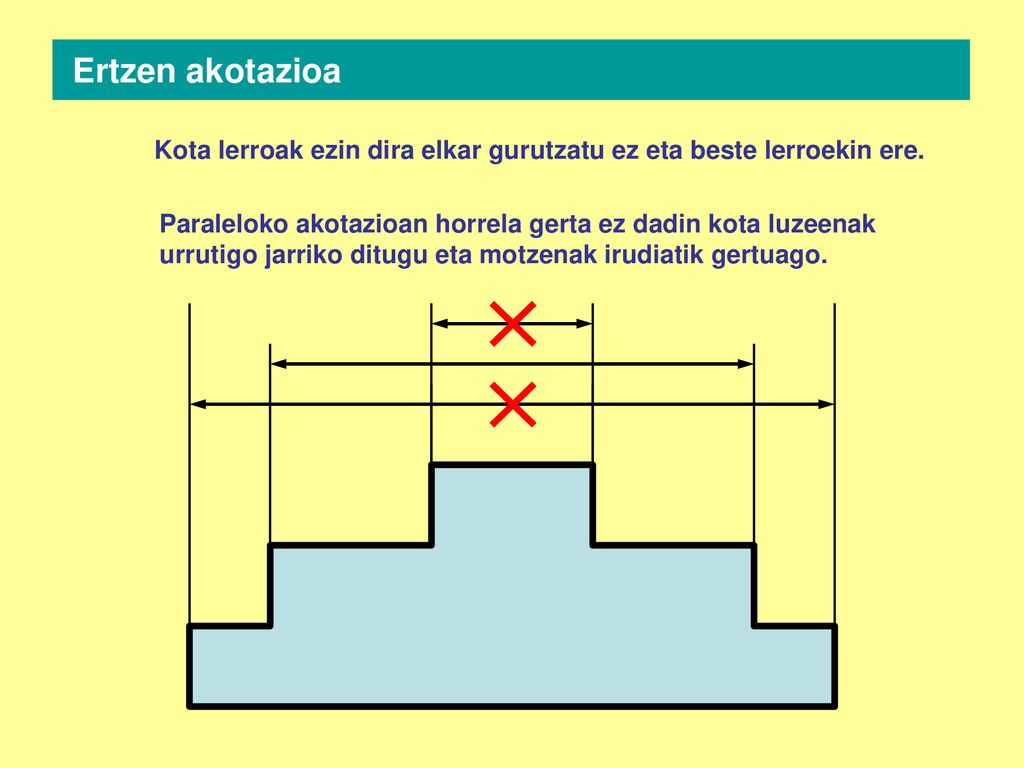

7 Ertzen akotazioa Kota lerroak ezin dira elkar gurutzatu ez eta beste lerroekin ere. Paraleloko akotazioan horrela gerta ez dadin kota luzeenak urrutigo jarriko ditugu eta motzenak irudiatik gertuago.

8 Ertzen akotazioa Zifrak leku gutxi badu kanpoan eskubian kokatuko dugu Leku gutxikin geziak lerro laguntzailetik kanpo jarriko dira ...eta zifrak aterako dira erreferentzi marra batera norabidea mantenduz. Geziak ezin badira atera puntuarekin ordezkatuko dira... 45 156 35 50

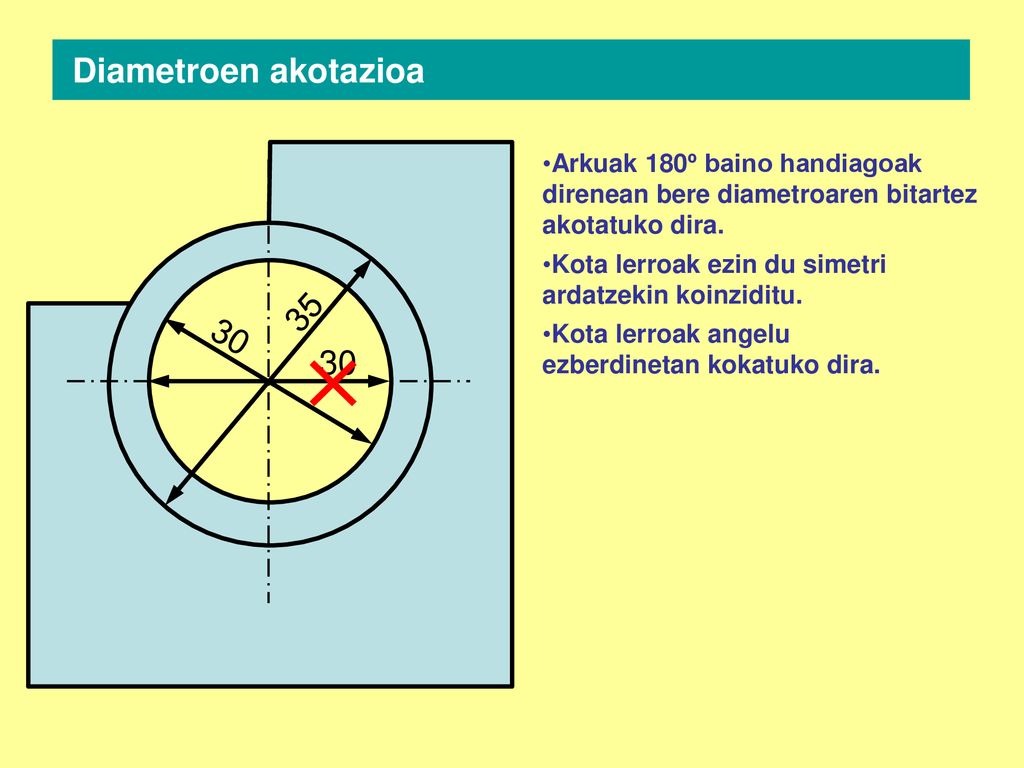

9 Diametroen akotazioa Arkuak 180º baino handiagoak direnean bere diametroaren bitartez akotatuko dira. Kota lerroak ezin du simetri ardatzekin koinziditu. 35 30 Kota lerroak angelu ezberdinetan kokatuko dira. 30

10 Diametroen akotazioa O 25 45 65

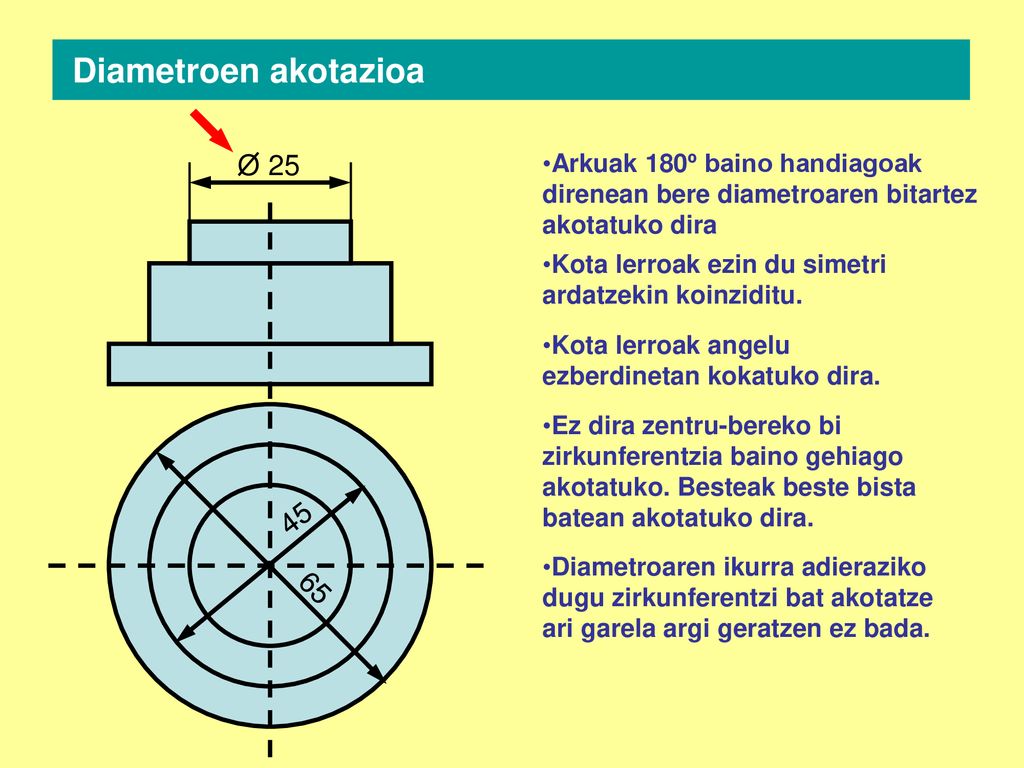

Arkuak 180º baino handiagoak direnean bere diametroaren bitartez akotatuko dira Kota lerroak ezin du simetri ardatzekin koinziditu. Kota lerroak angelu ezberdinetan kokatuko dira. Ez dira zentru-bereko bi zirkunferentzia baino gehiago akotatuko. Besteak beste bista batean akotatuko dira. 45 Diametroaren ikurra adieraziko dugu zirkunferentzi bat akotatze ari garela argi geratzen ez bada. 65

11 Erradioen akotazioa 180º edo gutxiagoko arkuak erradioaren bitartez akotatuko dira. Leku gutxi balego gezia eta kotako zifra kanpoan joango dira. 60 Kota zifraren aurrean R erradioaren ikurra jarriko dugu zentrua ezaguna ez badugu. Lerroak erradioa balitz bezala norabide berbera eramango du. 20 R 90
