1 Examen parcial (M1): 30-4-2019 Aula: 2.7 10:00 FÍSICA II GRADO
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica (M1) Prof. Norge Cruz Hernández Examen parcial (M1): Aula: 2.7 10:00 Campo electrostático en el vacío. Potencial eléctrico. Conductores y dieléctricos. Condensadores. Corriente eléctrica. Reglas de Kirchhoff.

2 FÍSICA II GRADO Ingeniería Mecánica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 4. Campo magnético en el vacío. Prof. Norge Cruz Hernández

3 Tema 4. Campo magnético en el vacío. (4 horas)
4.1 Introducción 4.2 Fenómenos magnéticos. El campo magnético. 4.3 Fuerza magnética sobre una carga en movimiento. Movimiento de cargas en un campo magnético 4.4 Fuerza magnética sobre un elemento de corriente. 4.5 Acción del campo magnético sobre un circuito plano. Momento magnético de una espira. 4.6 Ley de Biot-Savart. Aplicaciones. 4.7 Fuerza entre corrientes paralelas. Definición del amperio. 4.8 Flujo magnético. Ley de Gauss para el magnetismo. 4.9 Ley de Ampere. Aplicaciones.

4 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

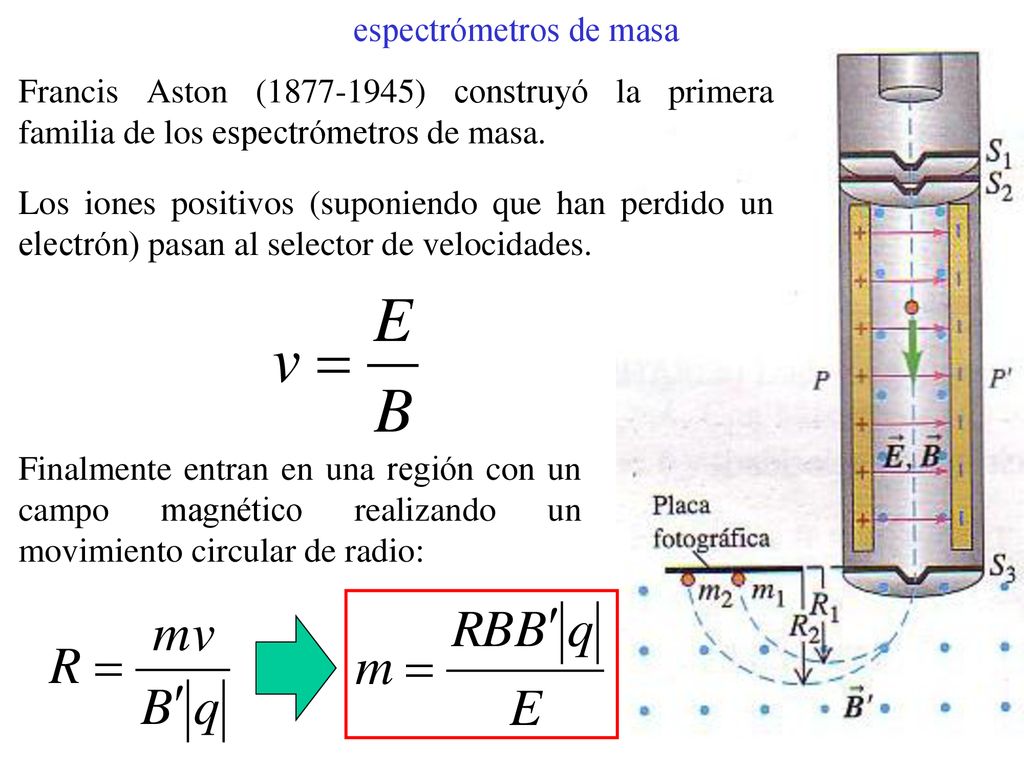

5 espectrómetros de masa
Francis Aston ( ) construyó la primera familia de los espectrómetros de masa. Los iones positivos (suponiendo que han perdido un electrón) pasan al selector de velocidades. Finalmente entran en una región con un campo magnético realizando un movimiento circular de radio:

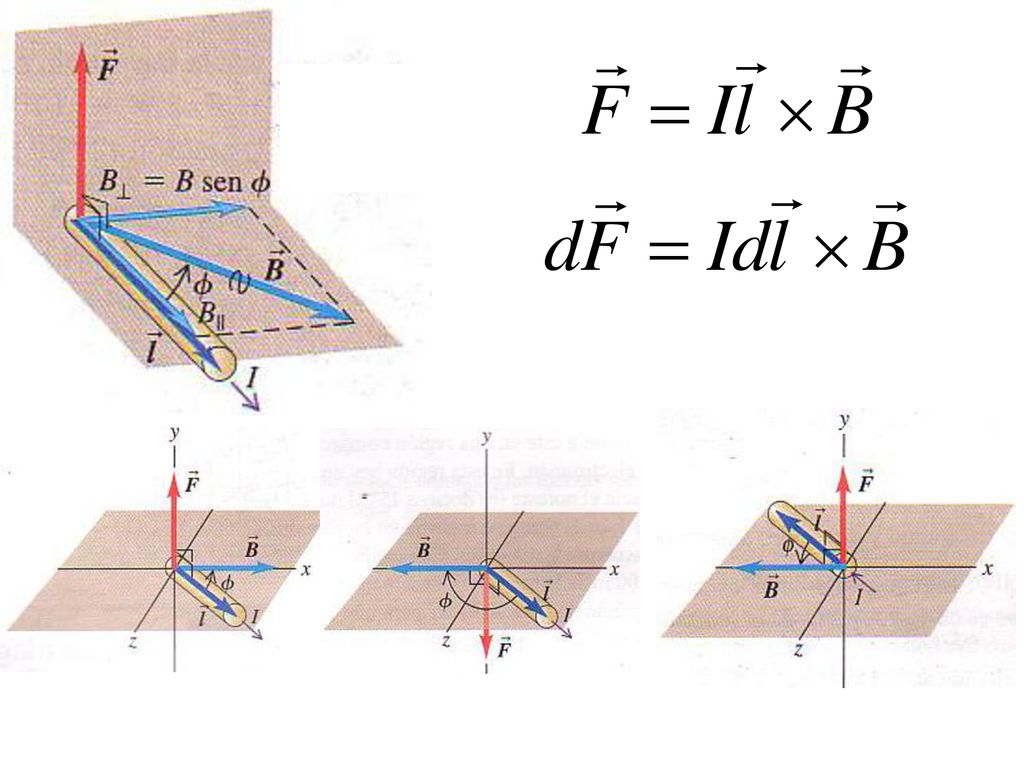

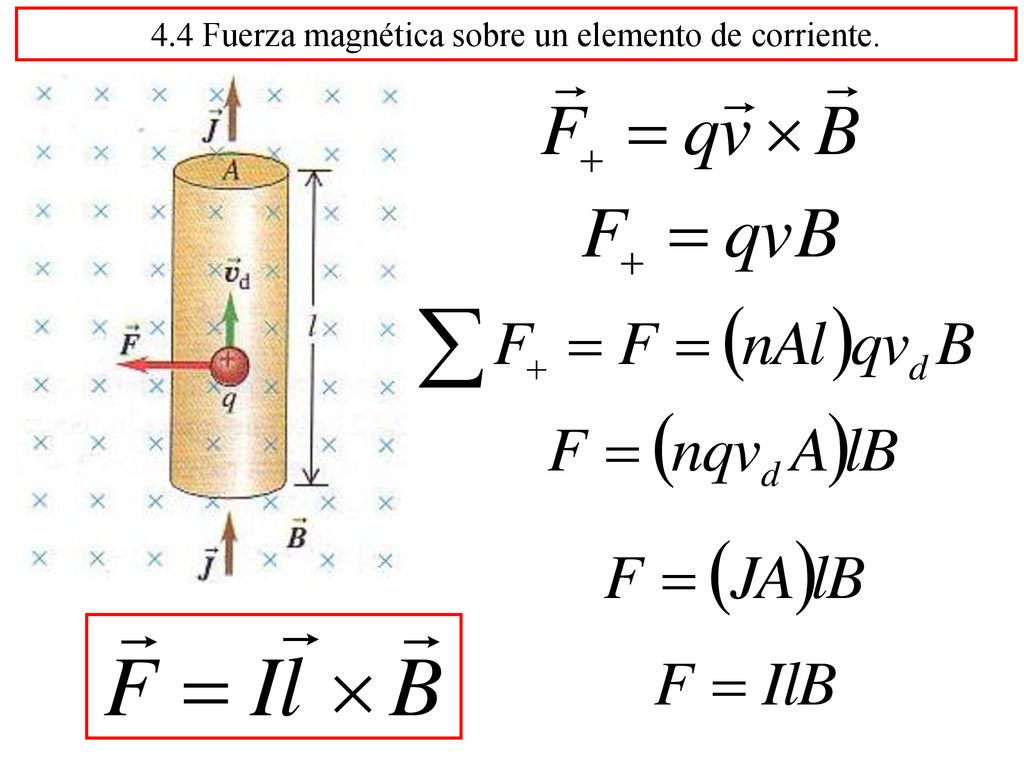

6 4.4 Fuerza magnética sobre un elemento de corriente.

7

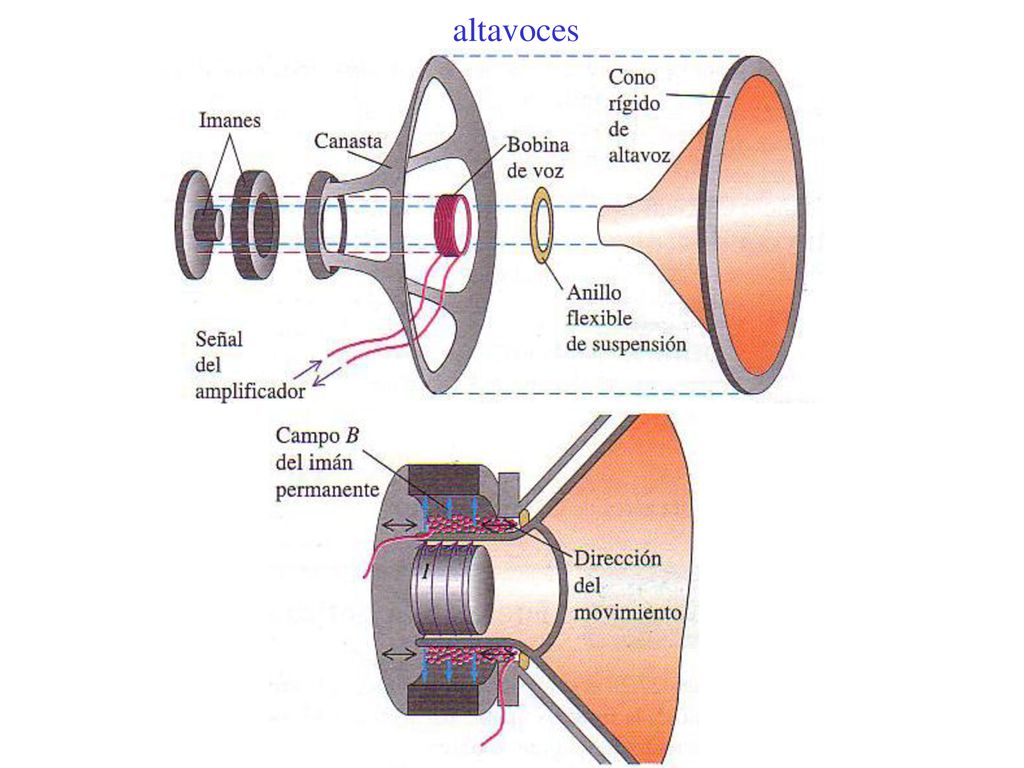

8 altavoces

9 4. 5 Acción del campo magnético sobre un circuito plano
4.5 Acción del campo magnético sobre un circuito plano. Momento magnético de una espira.

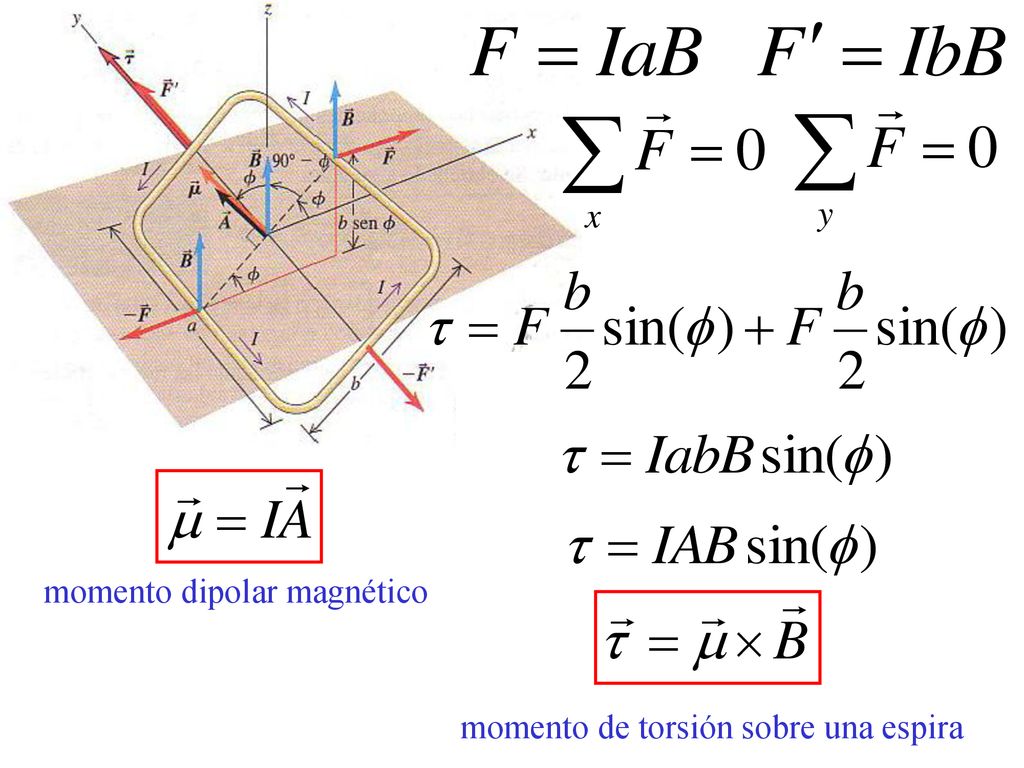

10 momento dipolar magnético
momento de torsión sobre una espira

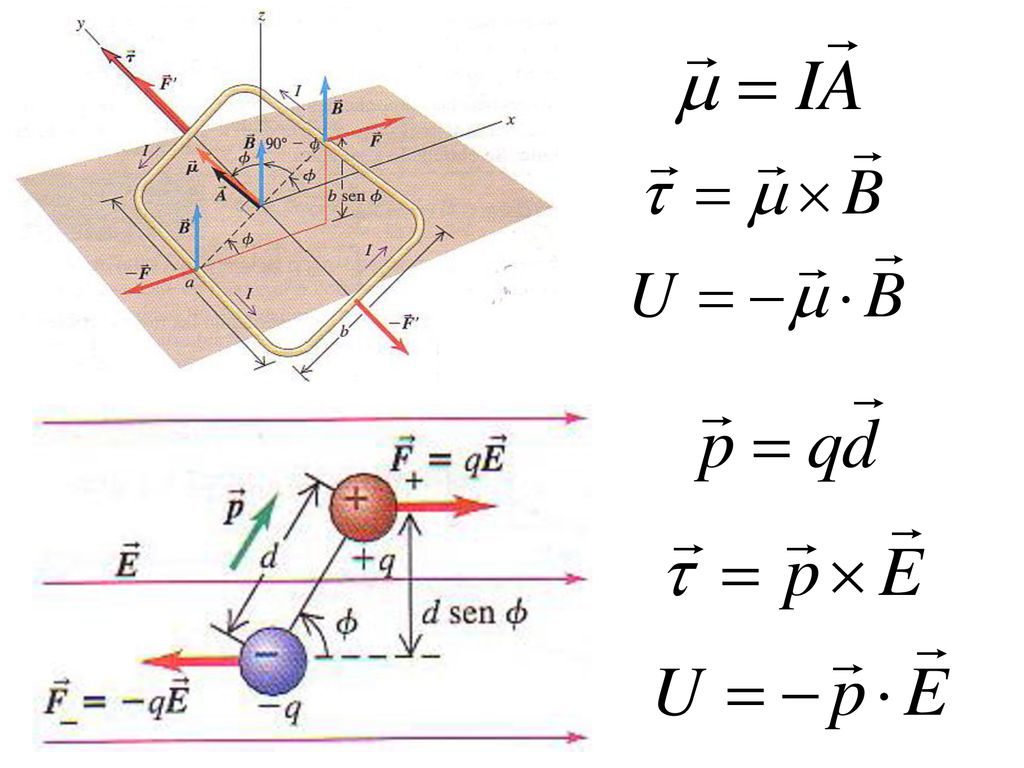

11

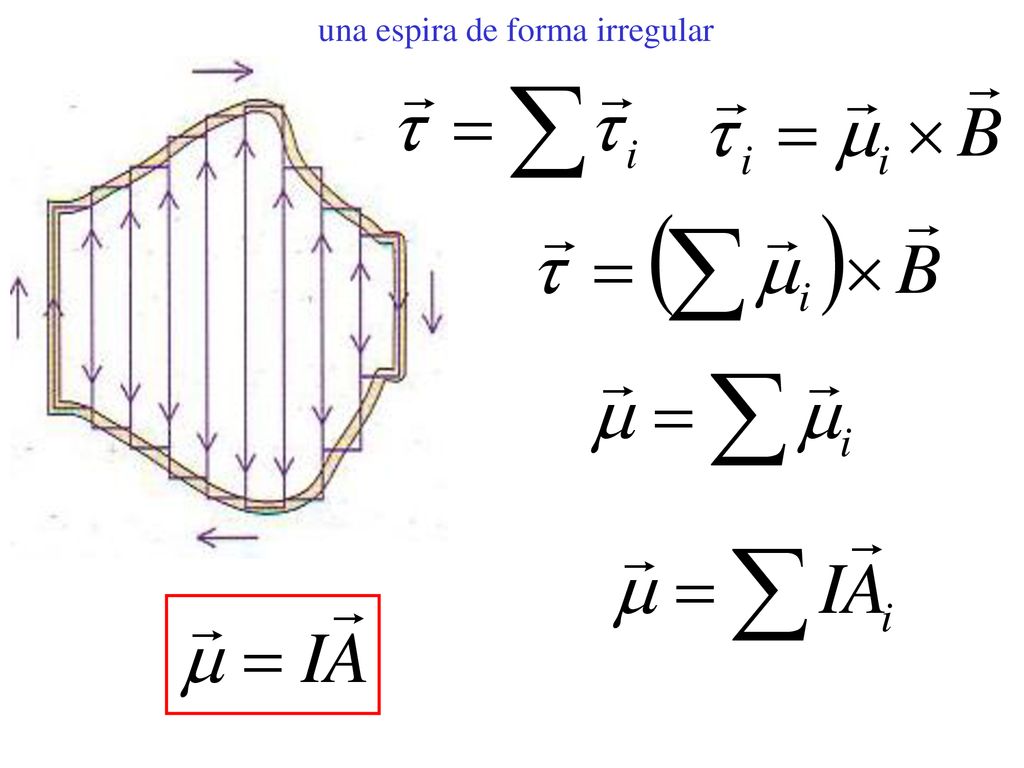

12 una espira de forma irregular

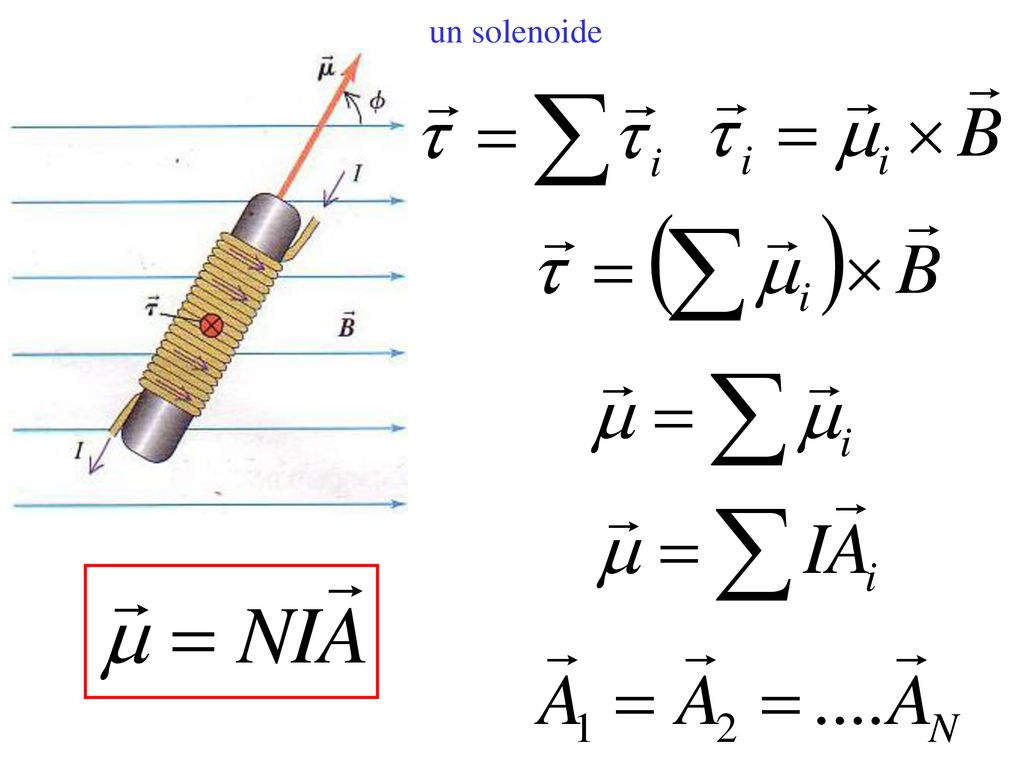

13 un solenoide

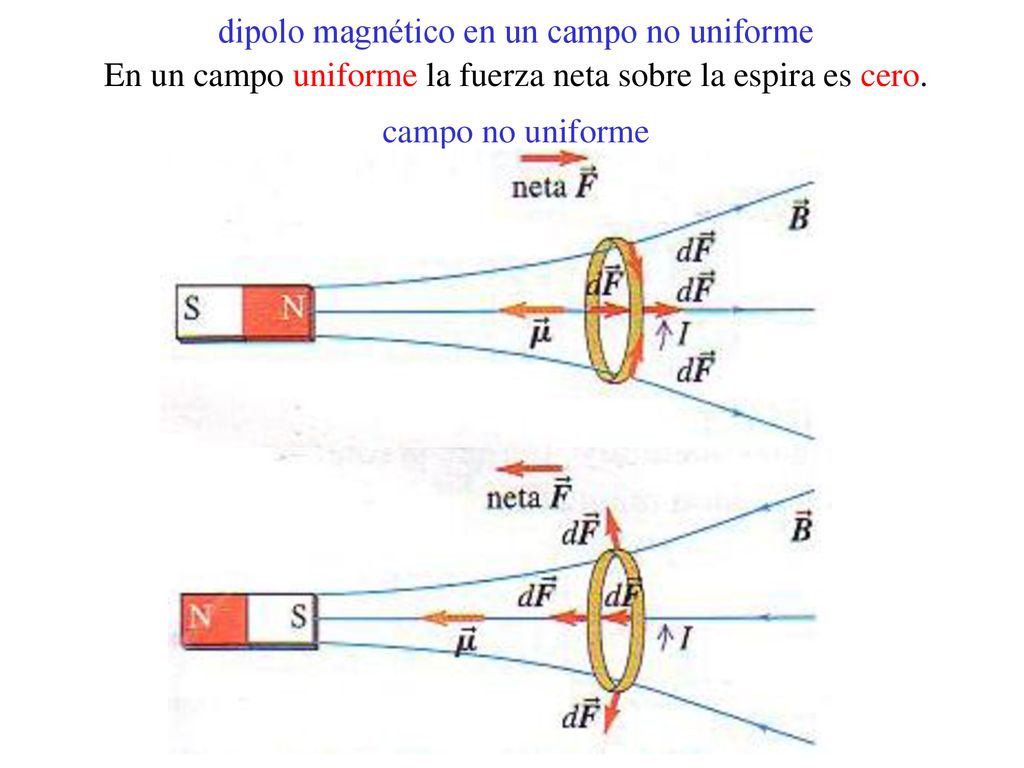

14 dipolo magnético en un campo no uniforme
En un campo uniforme la fuerza neta sobre la espira es cero. campo no uniforme

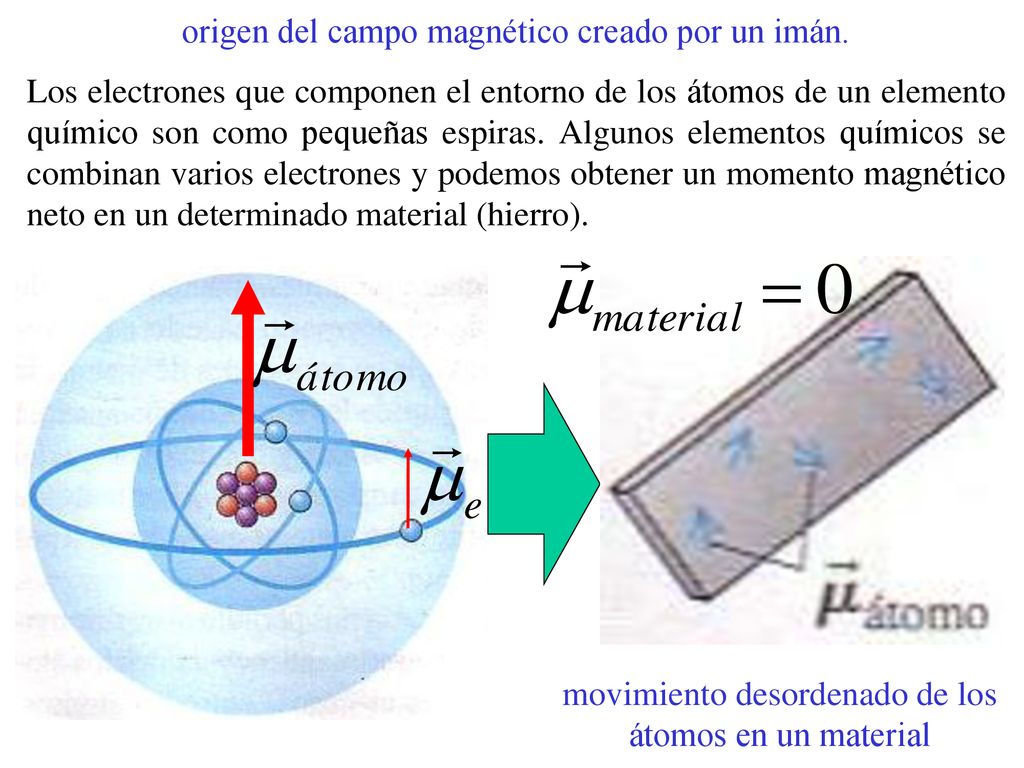

15 origen del campo magnético creado por un imán.
Los electrones que componen el entorno de los átomos de un elemento químico son como pequeñas espiras. Algunos elementos químicos se combinan varios electrones y podemos obtener un momento magnético neto en un determinado material (hierro). movimiento desordenado de los átomos en un material

16 Colocaremos un material no magnetizado en un campo magnético y sucede …

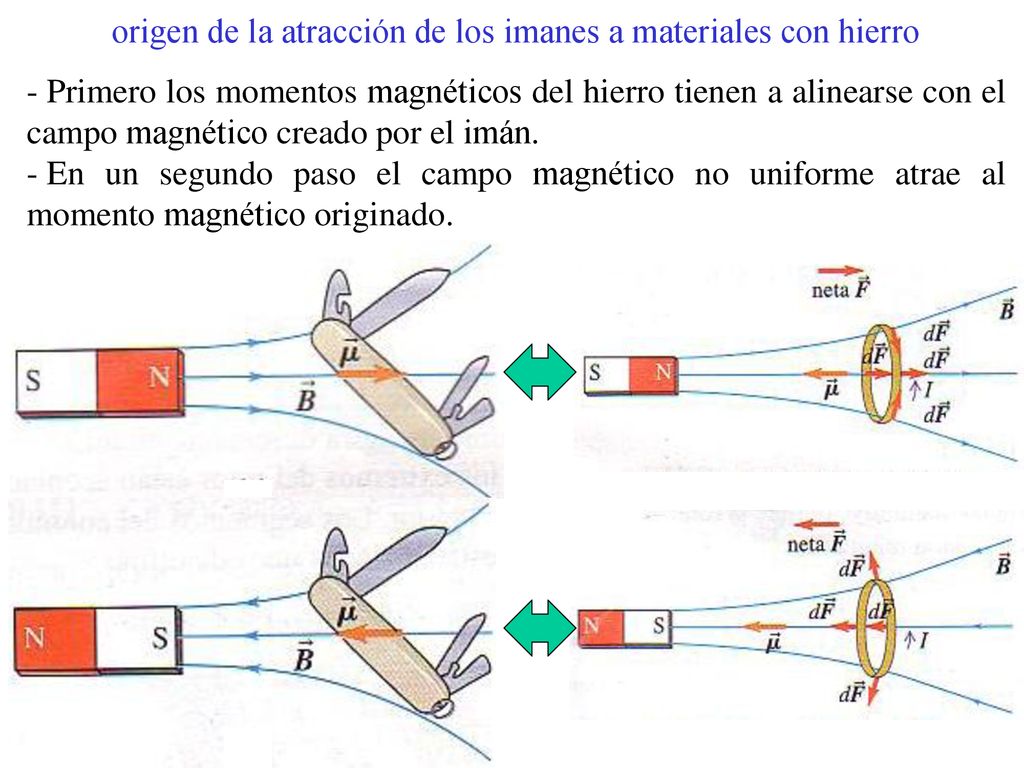

17 origen de la atracción de los imanes a materiales con hierro
Primero los momentos magnéticos del hierro tienen a alinearse con el campo magnético creado por el imán. En un segundo paso el campo magnético no uniforme atrae al momento magnético originado.

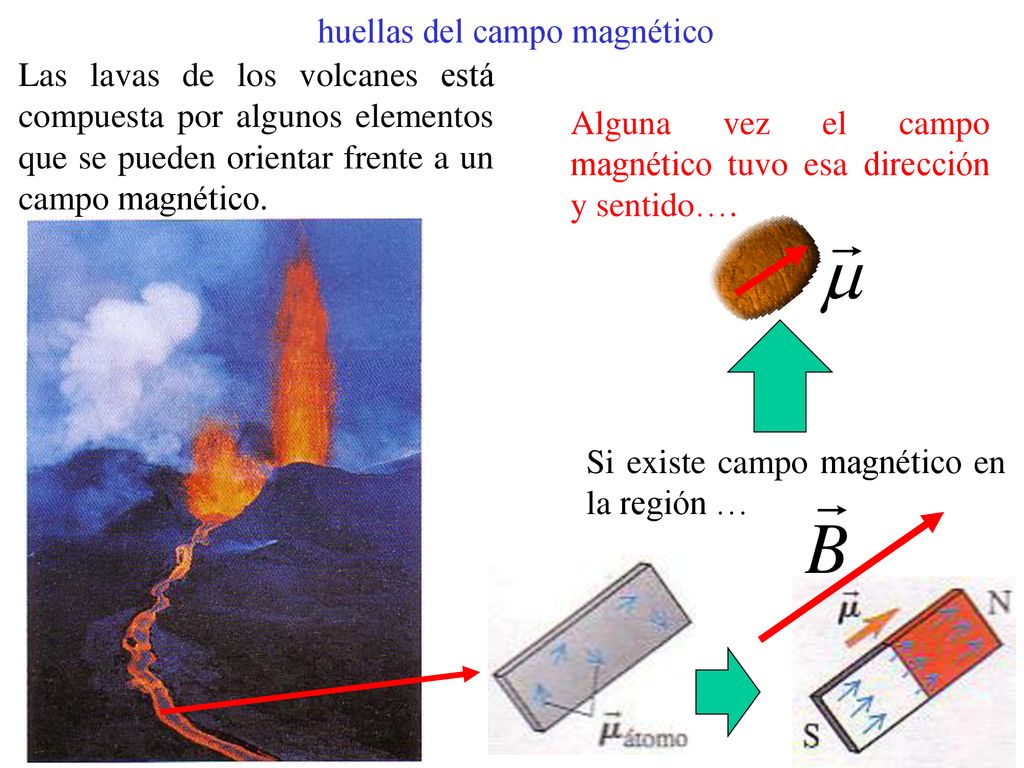

18 huellas del campo magnético
Las lavas de los volcanes está compuesta por algunos elementos que se pueden orientar frente a un campo magnético. Alguna vez el campo magnético tuvo esa dirección y sentido…. Si existe campo magnético en la región …
