1 FÍSICA II GRADO Ingeniería Mecánica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica La segunda sesión de prácticas de los grupos L1, L3 y L5 es el lunes 18 de marzo de 2019. La segunda sesión de prácticas de los grupos L2, L4 y L6 es el lunes 11 de marzo

2 FÍSICA II GRADO Ingeniería Mecánica
Escuela Politécnica Superior Universidad de Sevilla FÍSICA II GRADO Ingeniería Mecánica Tema 1. Campo electrostático en el vacío. Potencial eléctrico Prof. Norge Cruz Hernández

3 Tema 1. Campo electrostático en el vacío. Potencial eléctrico (5 horas)
1.1 Introducción 1.2 Fenómenos eléctricos. Carga eléctrica. Ley de Coulomb. 1.3 Concepto de campo eléctrico. Campo eléctrico creado por una carga puntual. 1.4 Principio de superposición. Campo eléctrico creado por una distribución continua de carga. 1.5 Flujo eléctrico. Teorema de Gauss. Aplicaciones. 1.6 Carácter conservativo del campo eléctrico. Potencial electrostático y energía potencial electrostática

4 Bibliografía Clases de teoría:
- Física Universitaria, Sears, Zemansky, Young, Freedman ISBN: , Ed. 9 y 11. Clases de problemas: -Problemas de Física General, I. E. Irodov Problemas de Física General, V. Volkenshtein Problemas de Física, S. Kósel Problemas seleccionados de la Física Elemental, B. B. Bújovtsev, V. D. Krívchenkov, G. Ya. Miákishev, I. M. Saráeva. Libros de consulta: Resolución de problemas de física, V.M. Kirílov.

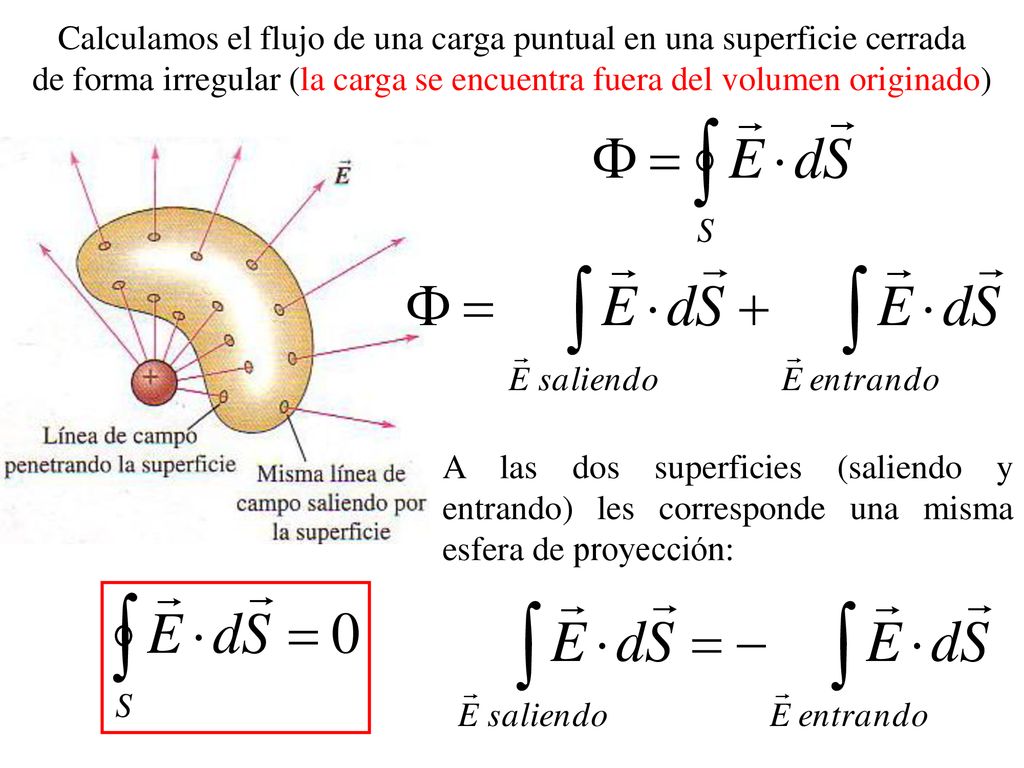

5 Calculamos el flujo de una carga puntual en una superficie cerrada
de forma irregular (la carga se encuentra fuera del volumen originado) A las dos superficies (saliendo y entrando) les corresponde una misma esfera de proyección:

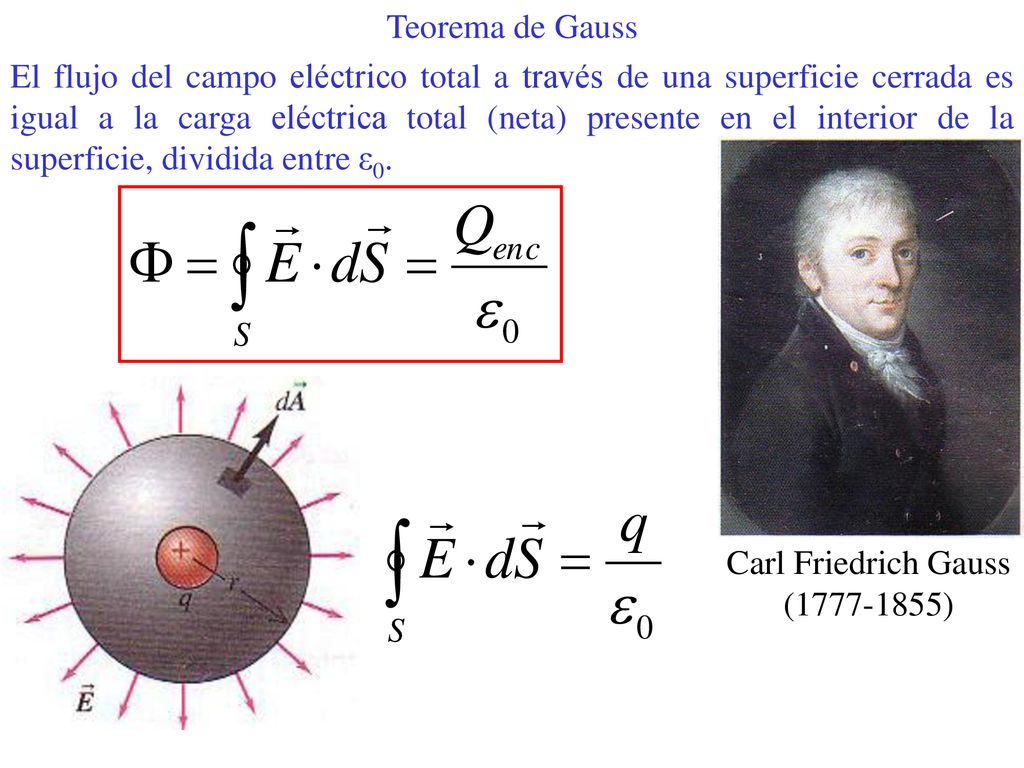

6 Teorema de Gauss El flujo del campo eléctrico total a través de una superficie cerrada es igual a la carga eléctrica total (neta) presente en el interior de la superficie, dividida entre ε0. Carl Friedrich Gauss ( )

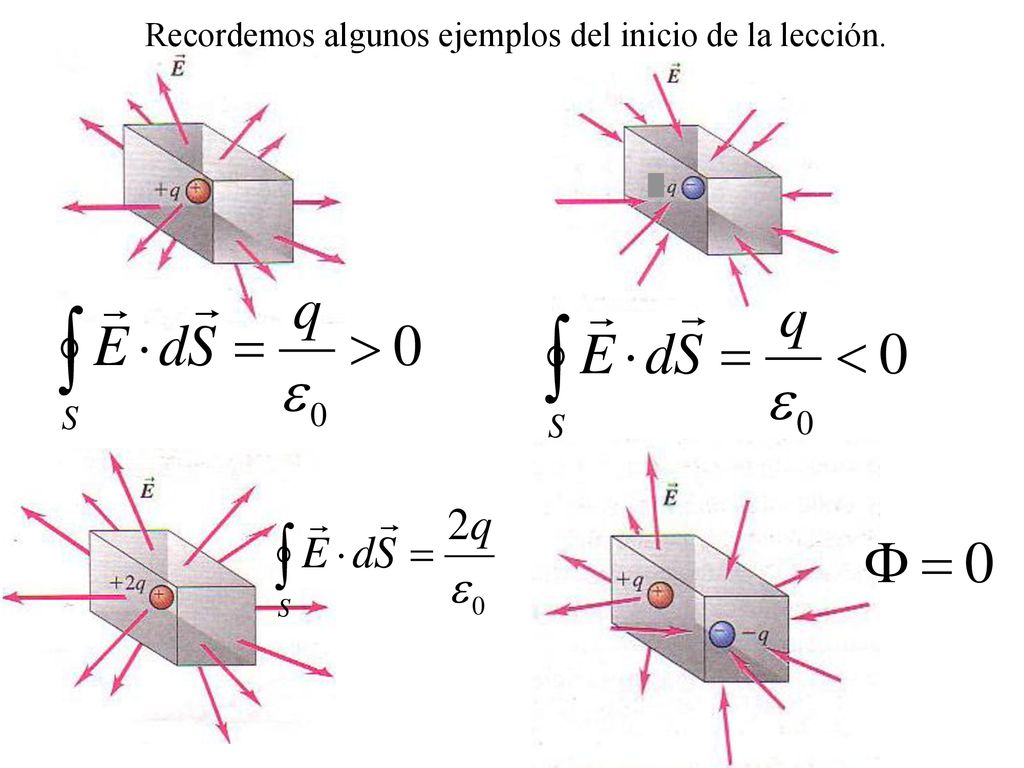

7 Recordemos algunos ejemplos del inicio de la lección.

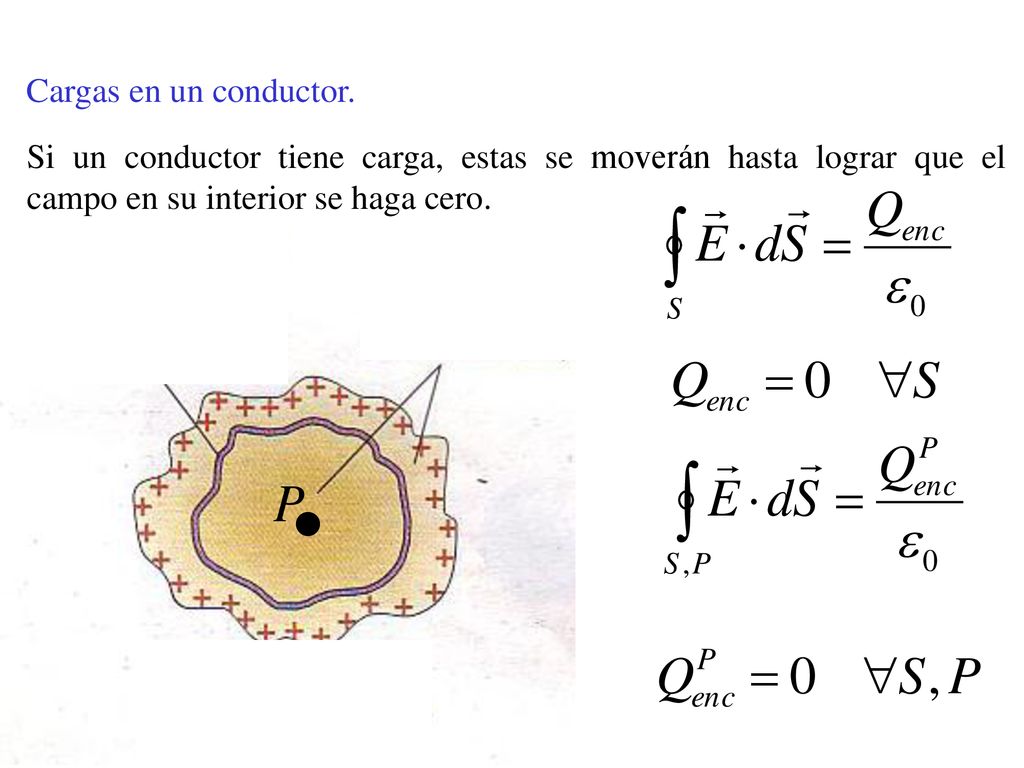

8 Cargas en un conductor. Si un conductor tiene carga, estas se moverán hasta lograr que el campo en su interior se haga cero.

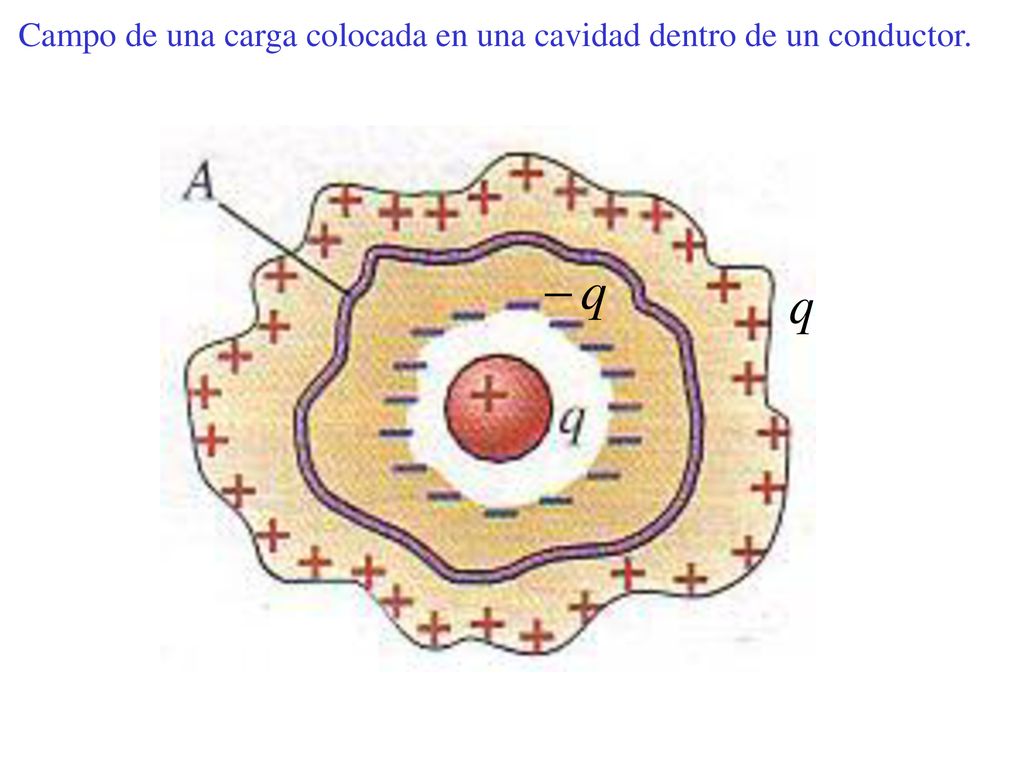

9 Campo de una carga colocada en una cavidad dentro de un conductor.

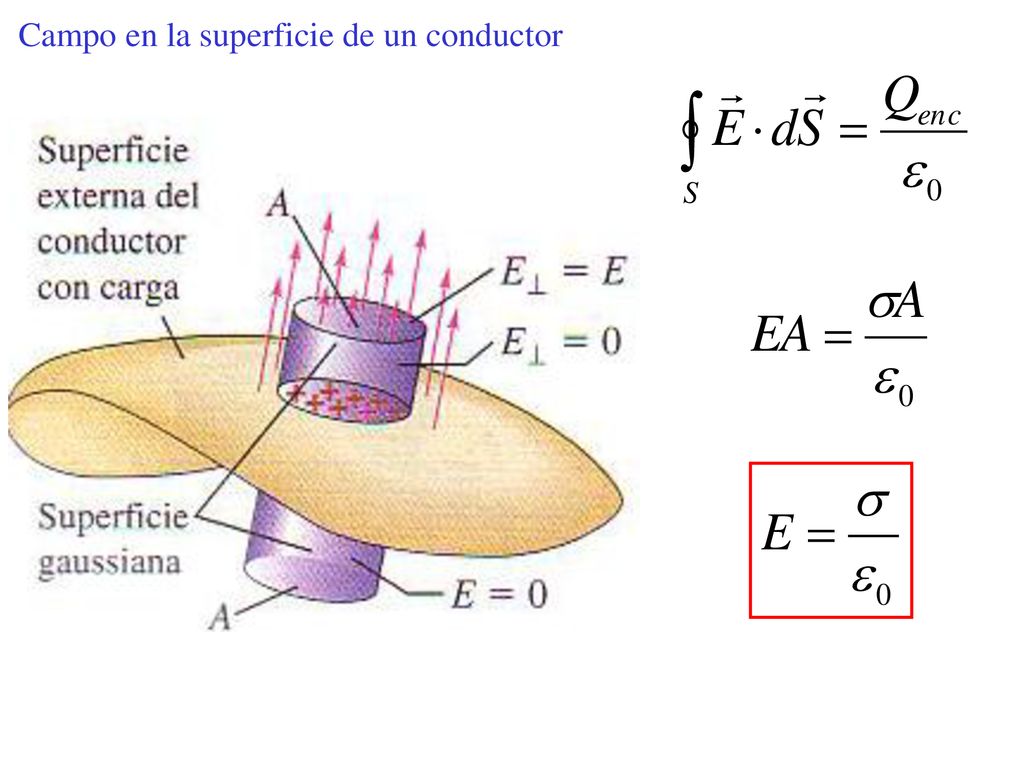

10 Campo en la superficie de un conductor

11 Toda la carga debe pasar al recipiente exterior
Prueba experimental de la ley de Gauss Toda la carga debe pasar al recipiente exterior Experimento realizado por Michael Faraday: “experimento del recipiente de hielo de Faraday”

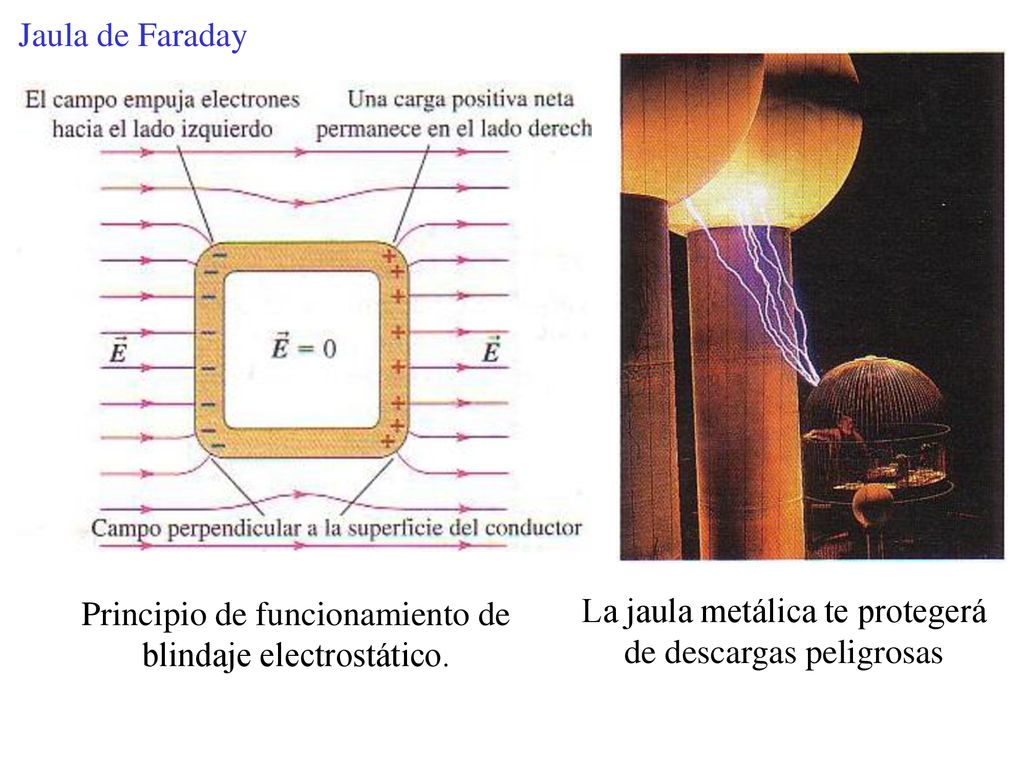

12 Principio de funcionamiento de blindaje electrostático.
Jaula de Faraday Principio de funcionamiento de blindaje electrostático. La jaula metálica te protegerá de descargas peligrosas

13 Aplicaciones del Teorema de Gauss.
El flujo del campo eléctrico total a través de una superficie cerrada es igual a la carga eléctrica total (neta) presente en el interior de la superficie, dividida entre ε0. Carl Friedrich Gauss ( )

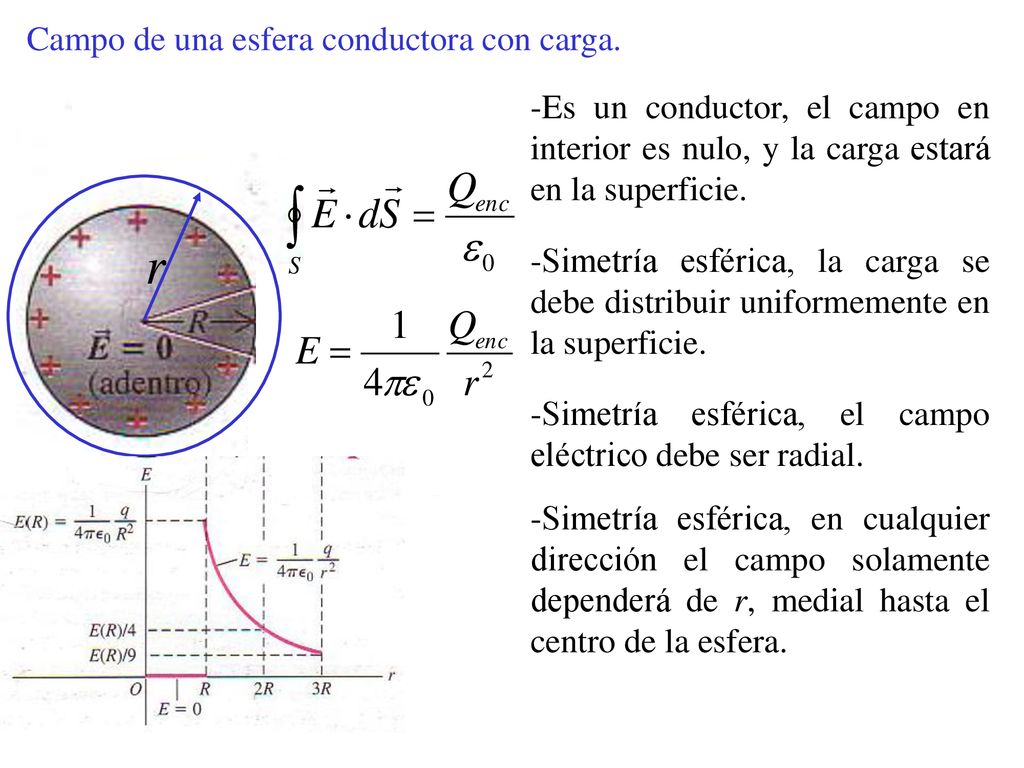

14 Campo de una esfera conductora con carga.
-Es un conductor, el campo en interior es nulo, y la carga estará en la superficie. -Simetría esférica, la carga se debe distribuir uniformemente en la superficie. -Simetría esférica, el campo eléctrico debe ser radial. -Simetría esférica, en cualquier dirección el campo solamente dependerá de r, medial hasta el centro de la esfera.
