1 Colegio Ntra. Sra. del Buen Consejo (Agustinas)
13/04/2019 FÍSICA 2º BTO B Colegio Ntra. Sra. del Buen Consejo (Agustinas) 13/04/2019 Juan Antonio Romano Largo

2 Juan Antonio Romano Largo

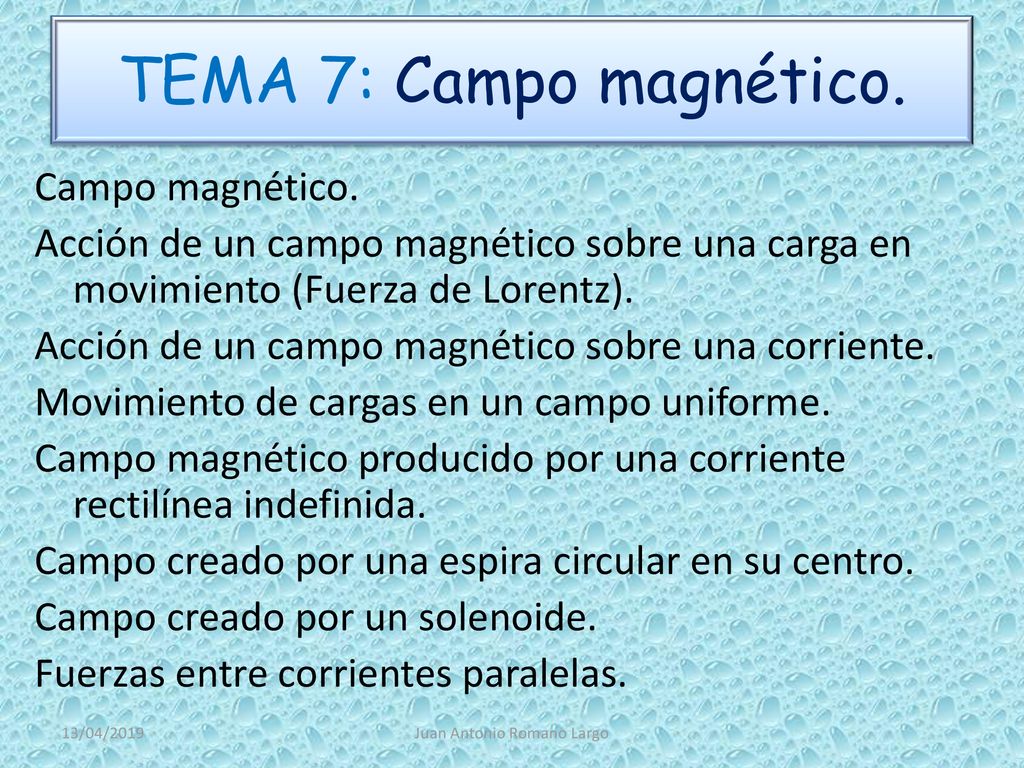

TEMA 7: Campo magnético. Campo magnético. Acción de un campo magnético sobre una carga en movimiento (Fuerza de Lorentz). Acción de un campo magnético sobre una corriente. Movimiento de cargas en un campo uniforme. Campo magnético producido por una corriente rectilínea indefinida. Campo creado por una espira circular en su centro. Campo creado por un solenoide. Fuerzas entre corrientes paralelas. 13/04/2019 Juan Antonio Romano Largo

3 Juan Antonio Romano Largo

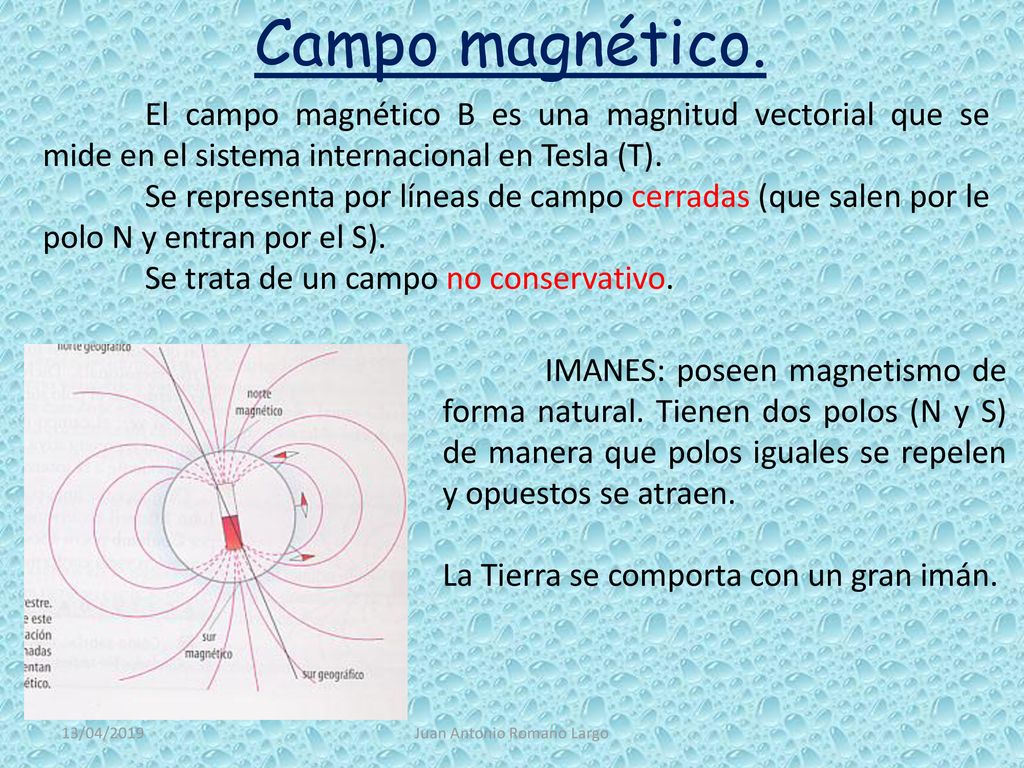

Campo magnético. El campo magnético B es una magnitud vectorial que se mide en el sistema internacional en Tesla (T). Se representa por líneas de campo cerradas (que salen por le polo N y entran por el S). Se trata de un campo no conservativo. IMANES: poseen magnetismo de forma natural. Tienen dos polos (N y S) de manera que polos iguales se repelen y opuestos se atraen. La Tierra se comporta con un gran imán. 13/04/2019 Juan Antonio Romano Largo

4 Juan Antonio Romano Largo

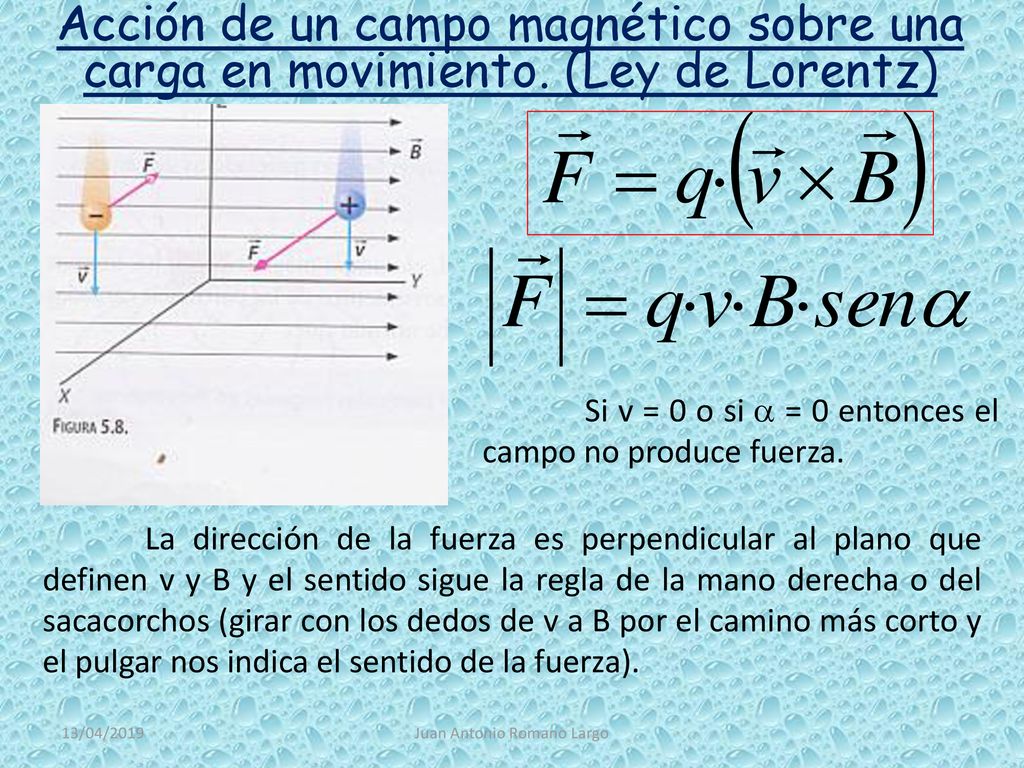

Acción de un campo magnético sobre una carga en movimiento. (Ley de Lorentz) Si v = 0 o si a = 0 entonces el campo no produce fuerza. La dirección de la fuerza es perpendicular al plano que definen v y B y el sentido sigue la regla de la mano derecha o del sacacorchos (girar con los dedos de v a B por el camino más corto y el pulgar nos indica el sentido de la fuerza). 13/04/2019 Juan Antonio Romano Largo

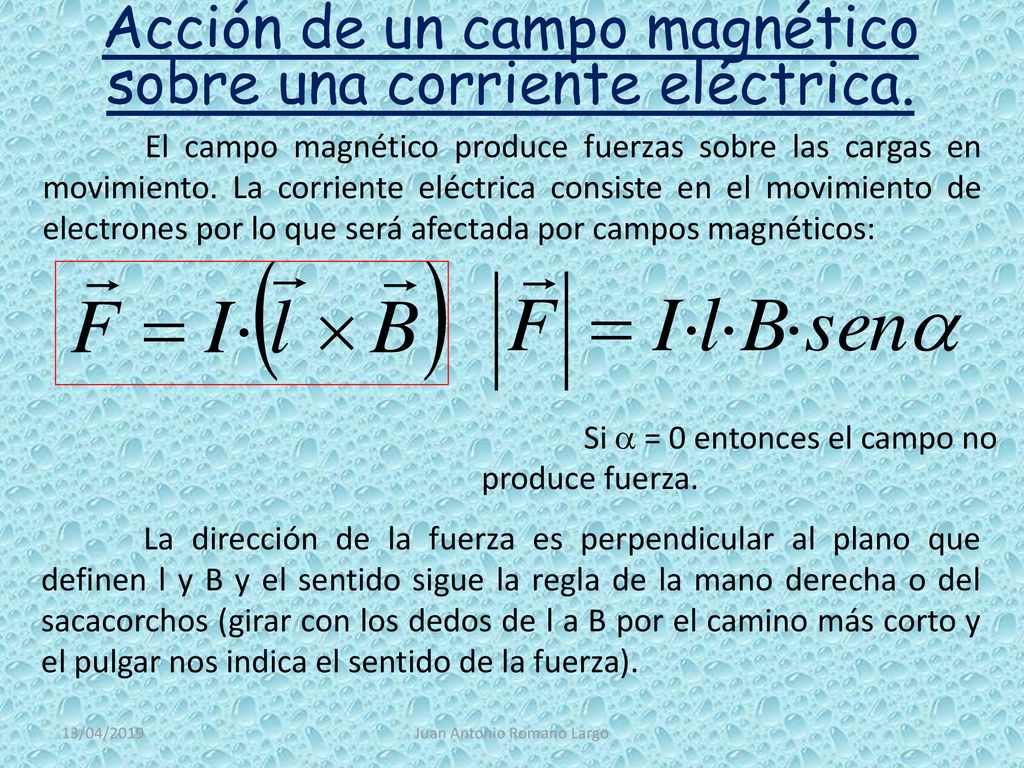

5 Acción de un campo magnético sobre una corriente eléctrica.
El campo magnético produce fuerzas sobre las cargas en movimiento. La corriente eléctrica consiste en el movimiento de electrones por lo que será afectada por campos magnéticos: Si a = 0 entonces el campo no produce fuerza. La dirección de la fuerza es perpendicular al plano que definen l y B y el sentido sigue la regla de la mano derecha o del sacacorchos (girar con los dedos de l a B por el camino más corto y el pulgar nos indica el sentido de la fuerza). 13/04/2019 Juan Antonio Romano Largo

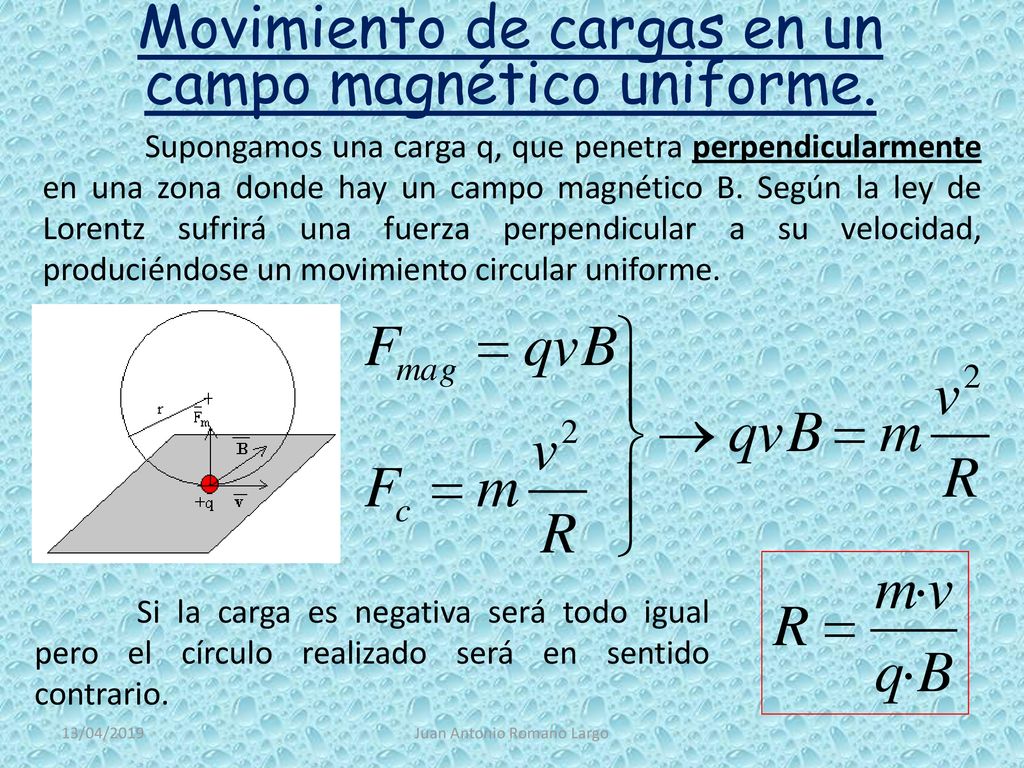

6 Movimiento de cargas en un campo magnético uniforme.
Supongamos una carga q, que penetra perpendicularmente en una zona donde hay un campo magnético B. Según la ley de Lorentz sufrirá una fuerza perpendicular a su velocidad, produciéndose un movimiento circular uniforme. Si la carga es negativa será todo igual pero el círculo realizado será en sentido contrario. 13/04/2019 Juan Antonio Romano Largo

7 Juan Antonio Romano Largo

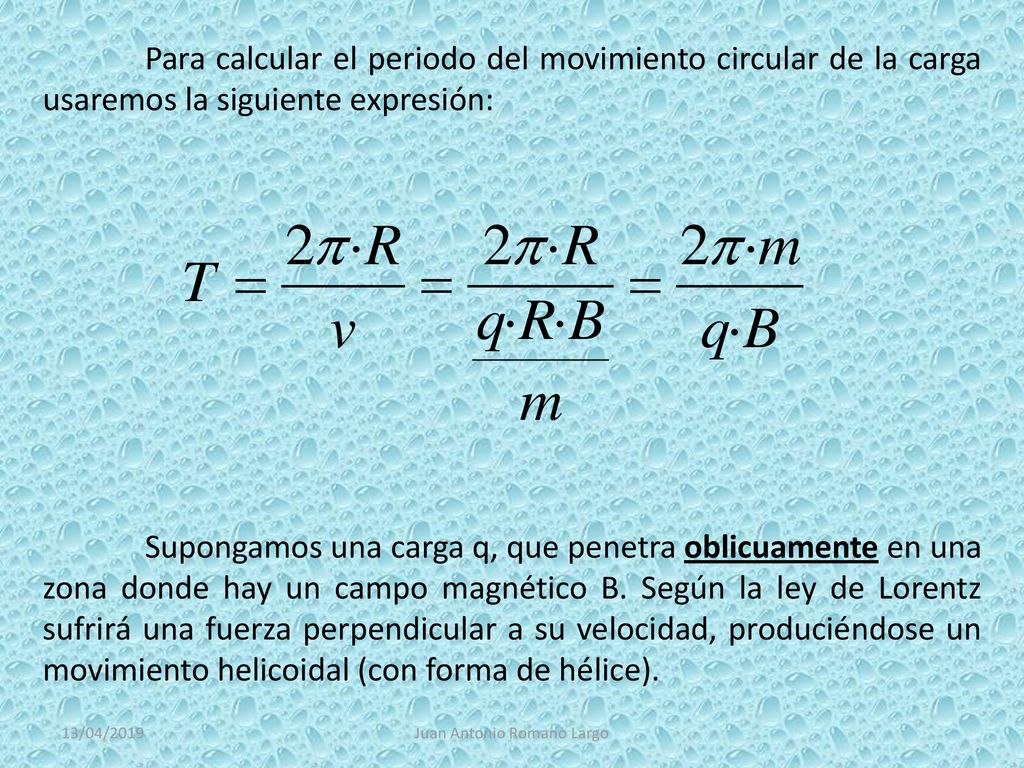

Para calcular el periodo del movimiento circular de la carga usaremos la siguiente expresión: Supongamos una carga q, que penetra oblicuamente en una zona donde hay un campo magnético B. Según la ley de Lorentz sufrirá una fuerza perpendicular a su velocidad, produciéndose un movimiento helicoidal (con forma de hélice). 13/04/2019 Juan Antonio Romano Largo

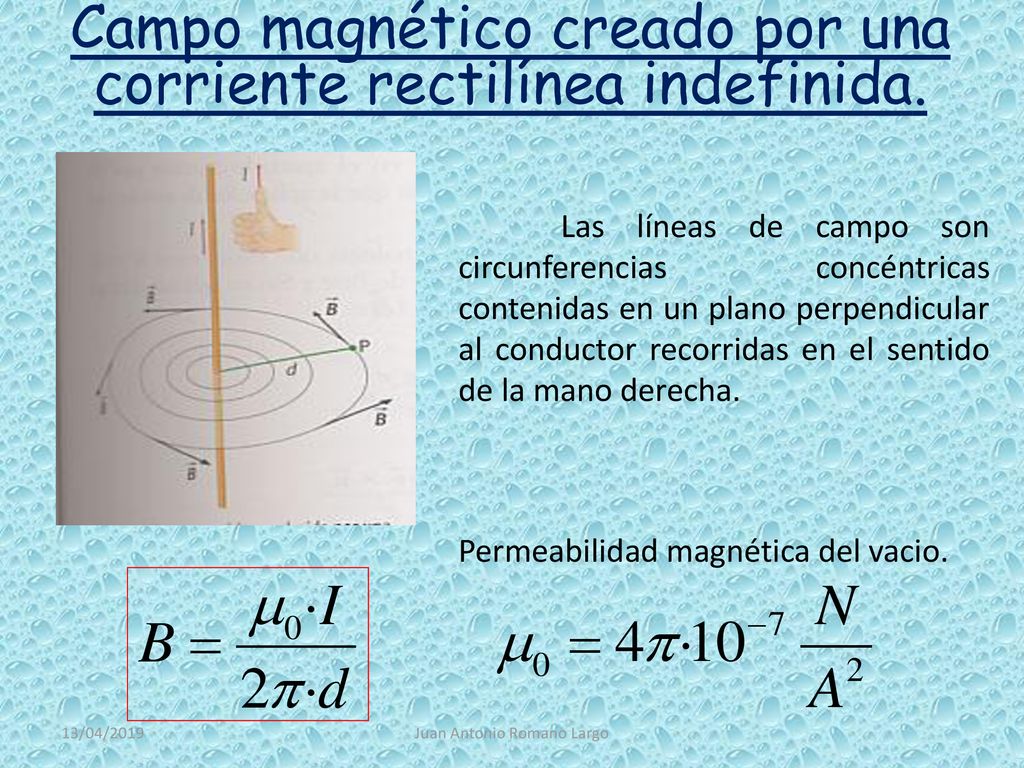

8 Campo magnético creado por una corriente rectilínea indefinida.
Las líneas de campo son circunferencias concéntricas contenidas en un plano perpendicular al conductor recorridas en el sentido de la mano derecha. Permeabilidad magnética del vacio. 13/04/2019 Juan Antonio Romano Largo

9 Campo magnético creado por una espira circular en su centro.
Si se trata de una bobina formada por N vueltas, la fórmula para hallar el campo es igual, pero multiplicada por el número de vueltas. Campo magnético creado por un solenoide. Se trata de una bobina formada por N vueltas, donde la longitud de la bobina es mucho mayor que el radio de las vueltas. 13/04/2019 Juan Antonio Romano Largo

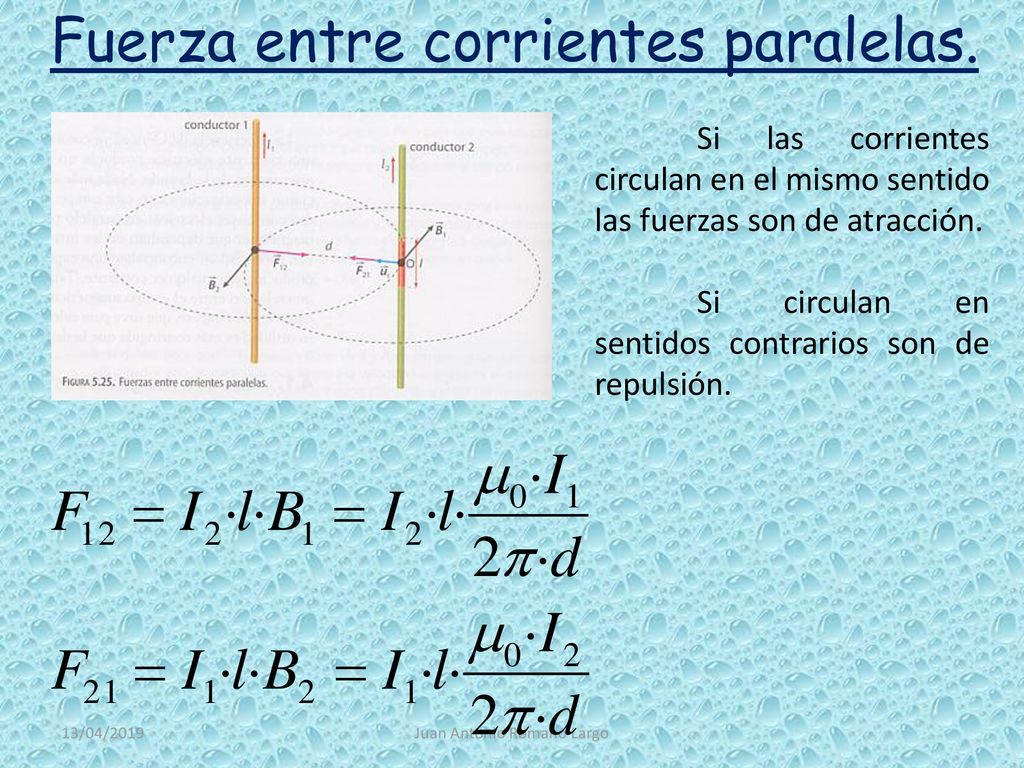

10 Fuerza entre corrientes paralelas.
Si las corrientes circulan en el mismo sentido las fuerzas son de atracción. Si circulan en sentidos contrarios son de repulsión. 13/04/2019 Juan Antonio Romano Largo
