“Raspberry Pi - Arquitectura” Rogelio Ferreira Escutia

Presentación del tema: "“Raspberry Pi - Arquitectura” Rogelio Ferreira Escutia"— Transcripción de la presentación:

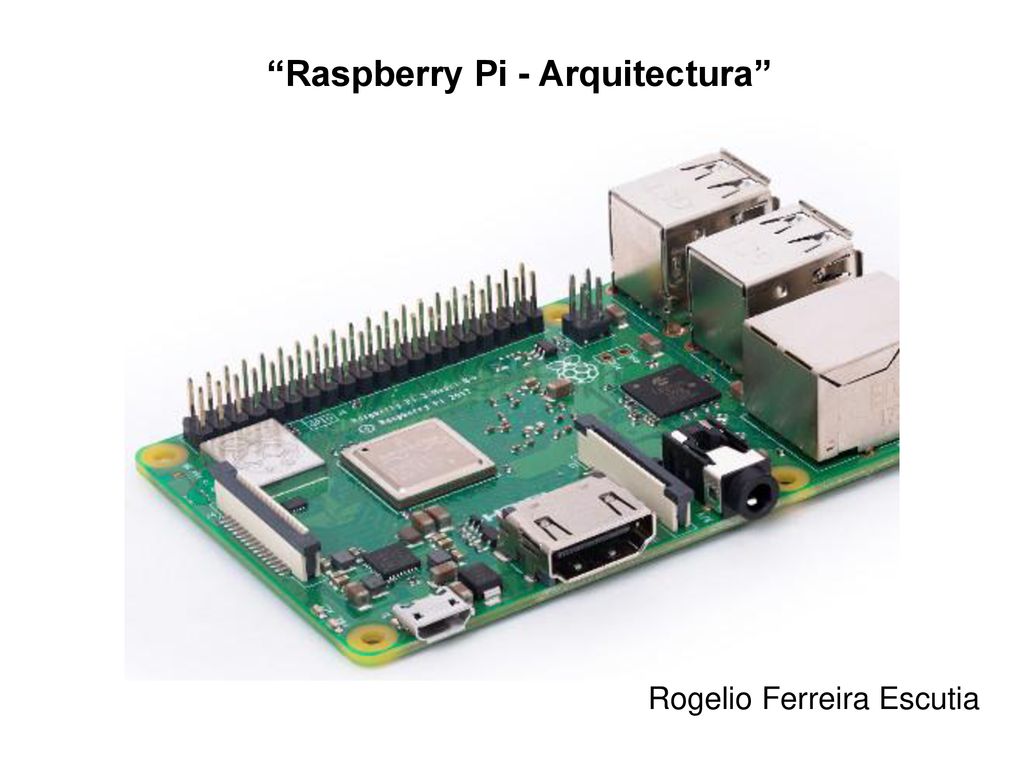

1 “Raspberry Pi - Arquitectura” Rogelio Ferreira Escutia

2 Tarjeta

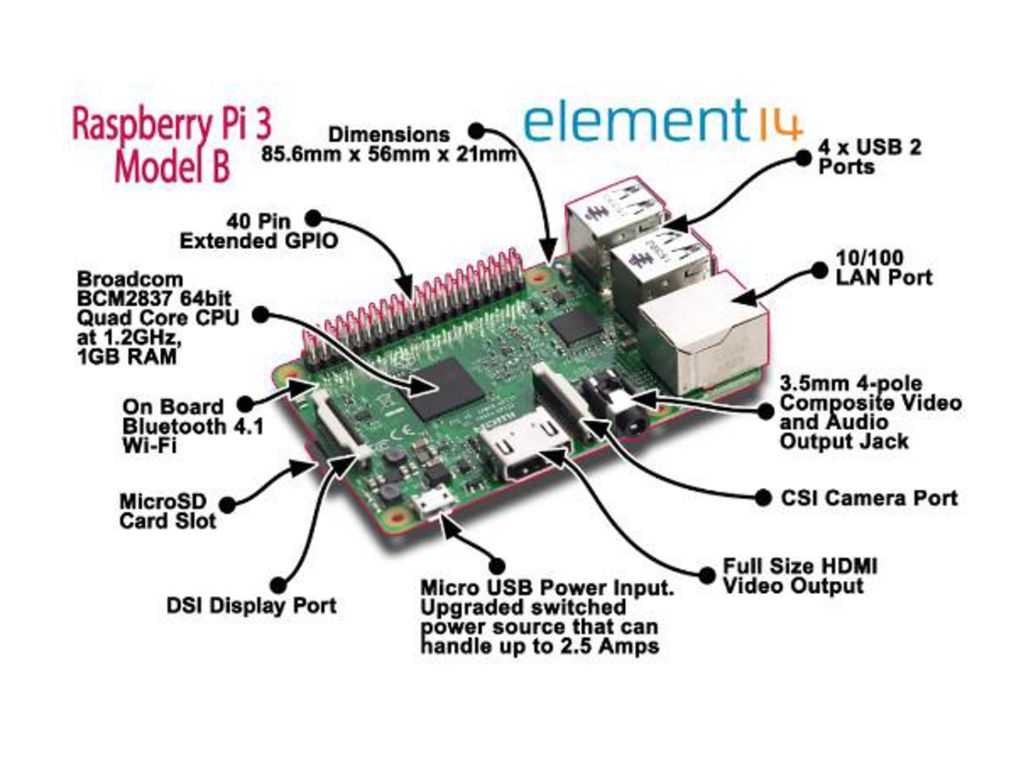

3

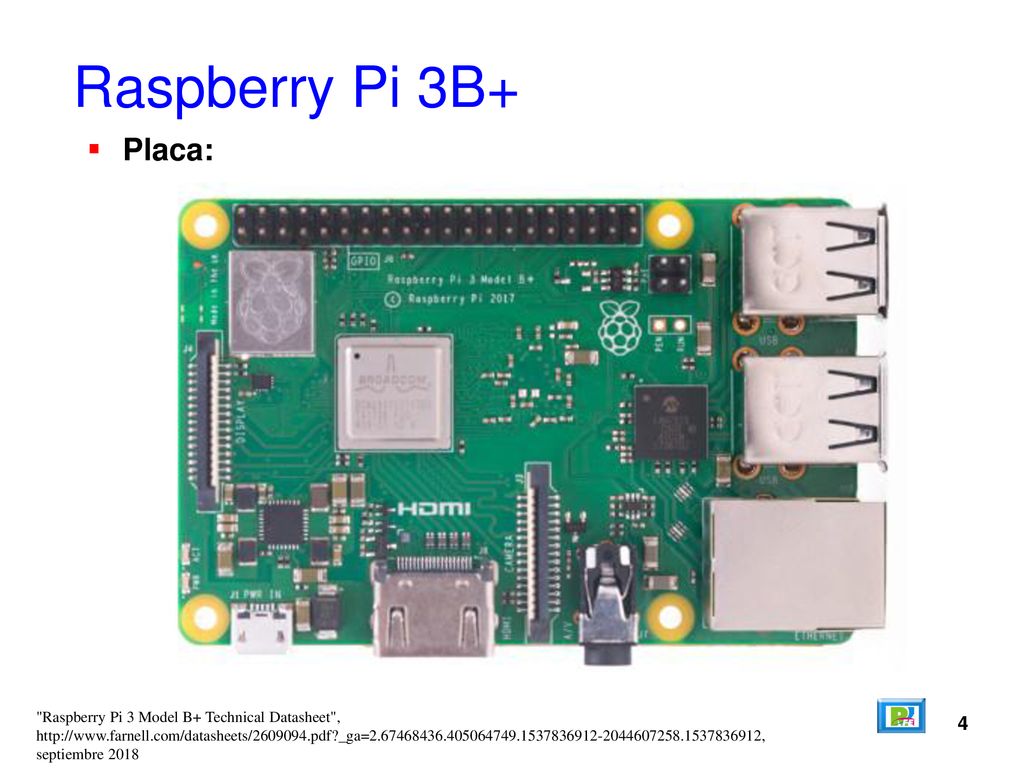

4 Raspberry Pi 3B+ Placa: "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 4

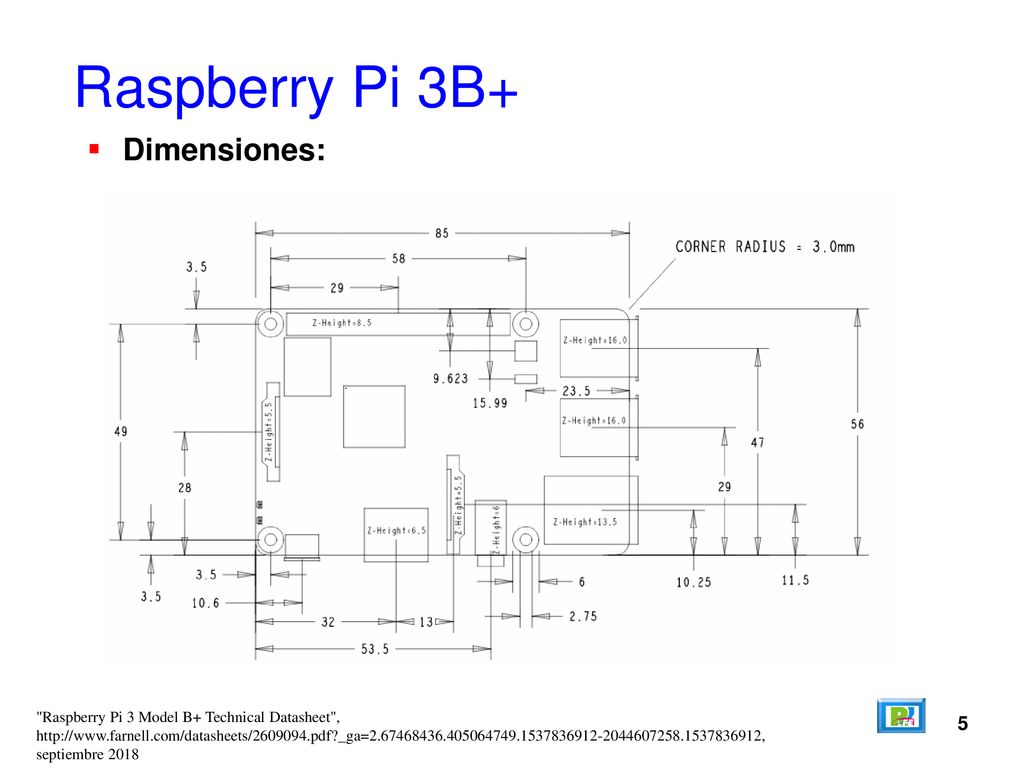

5 Raspberry Pi 3B+ Dimensiones: 5
"Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 5

6 Procesador y Memoria

7 Raspberry Pi 3B+ Procesador:

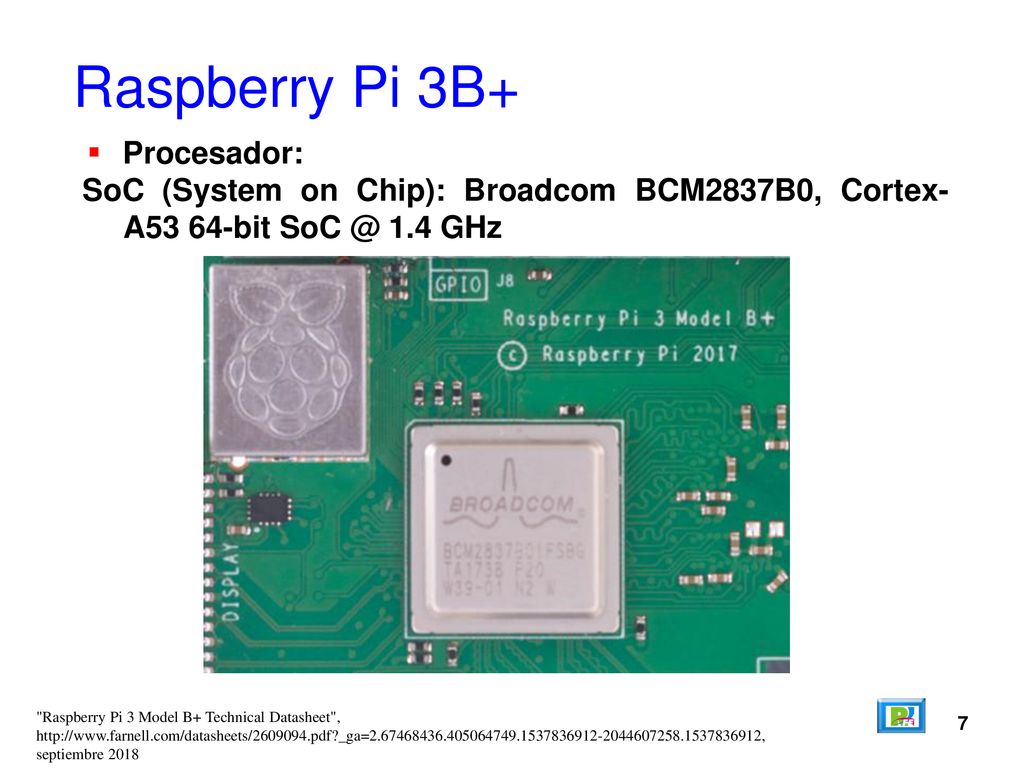

SoC (System on Chip): Broadcom BCM2837B0, Cortex-A53 64-bit 1.4 GHz "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 7

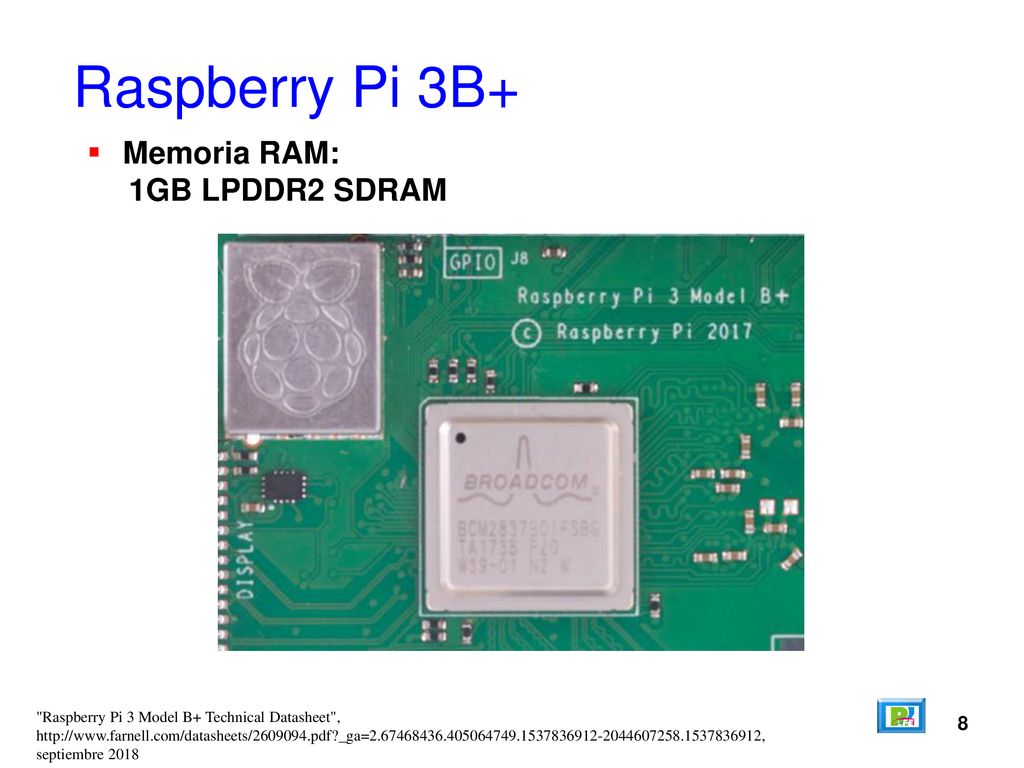

8 Raspberry Pi 3B+ Memoria RAM: 1GB LPDDR2 SDRAM 8
"Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 8

9 Conectividad

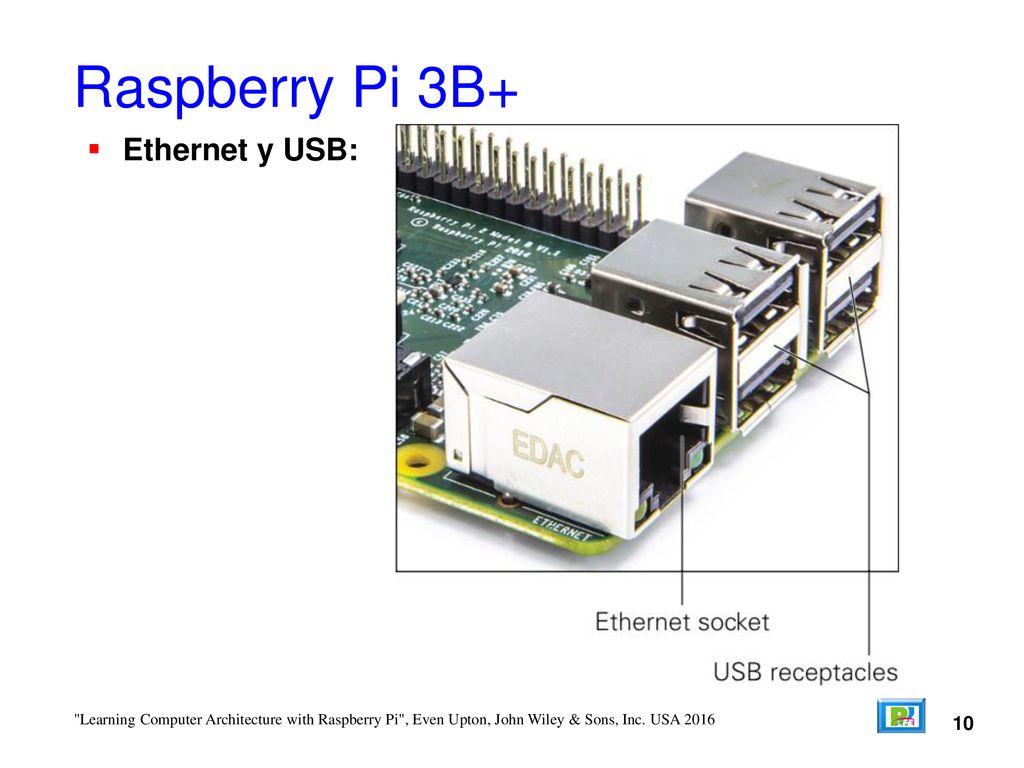

10 Raspberry Pi 3B+ Ethernet y USB: 10
"Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016

11 Raspberry Pi 3B+ Ethernet:

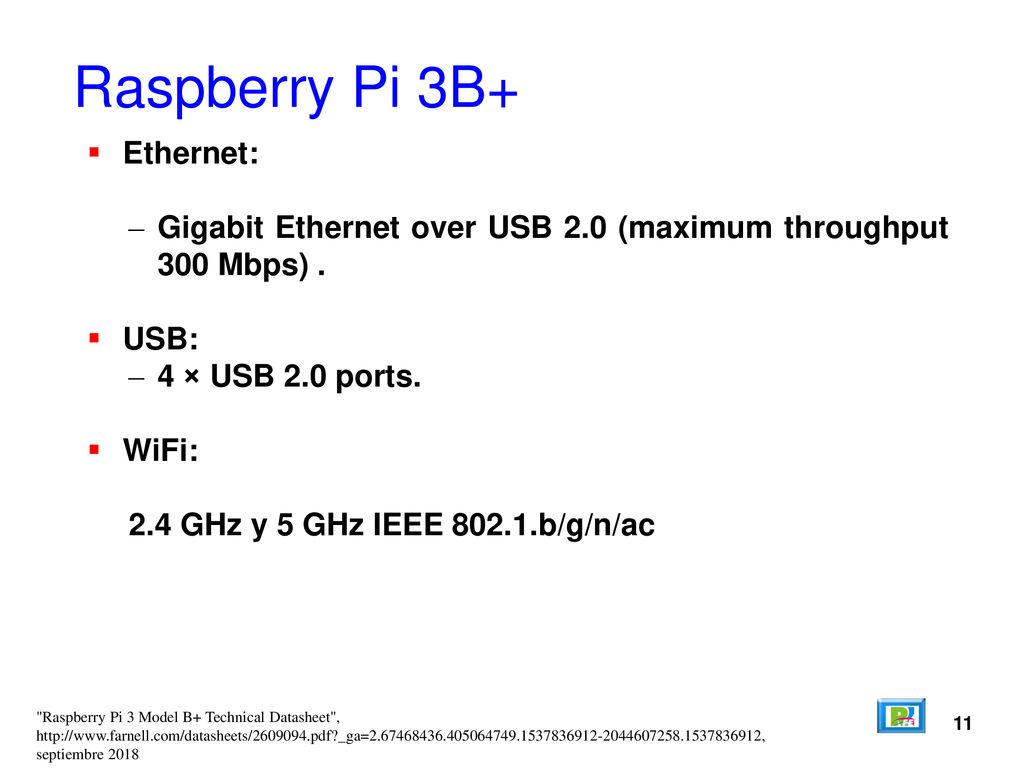

Gigabit Ethernet over USB 2.0 (maximum throughput 300 Mbps) . USB: 4 × USB 2.0 ports. WiFi: 2.4 GHz y 5 GHz IEEE b/g/n/ac "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 11

12 Acceso I/O

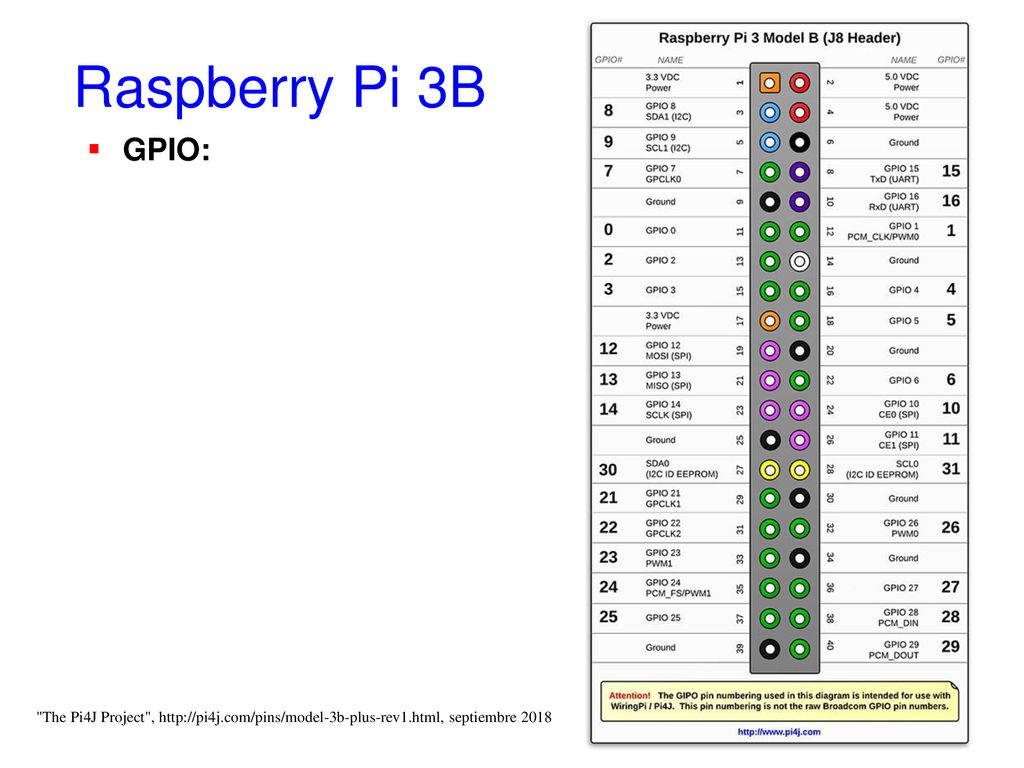

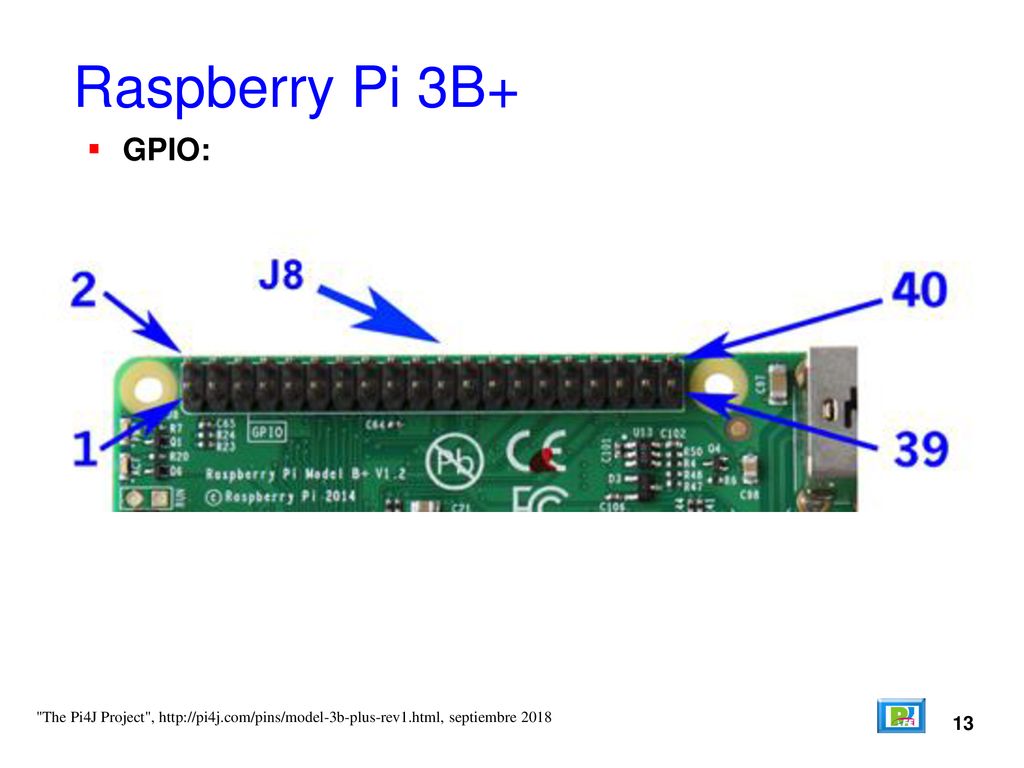

13 Raspberry Pi 3B+ GPIO: "The Pi4J Project", septiembre 2018 13

14 Raspberry Pi 3B GPIO: "The Pi4J Project", septiembre 2018 14

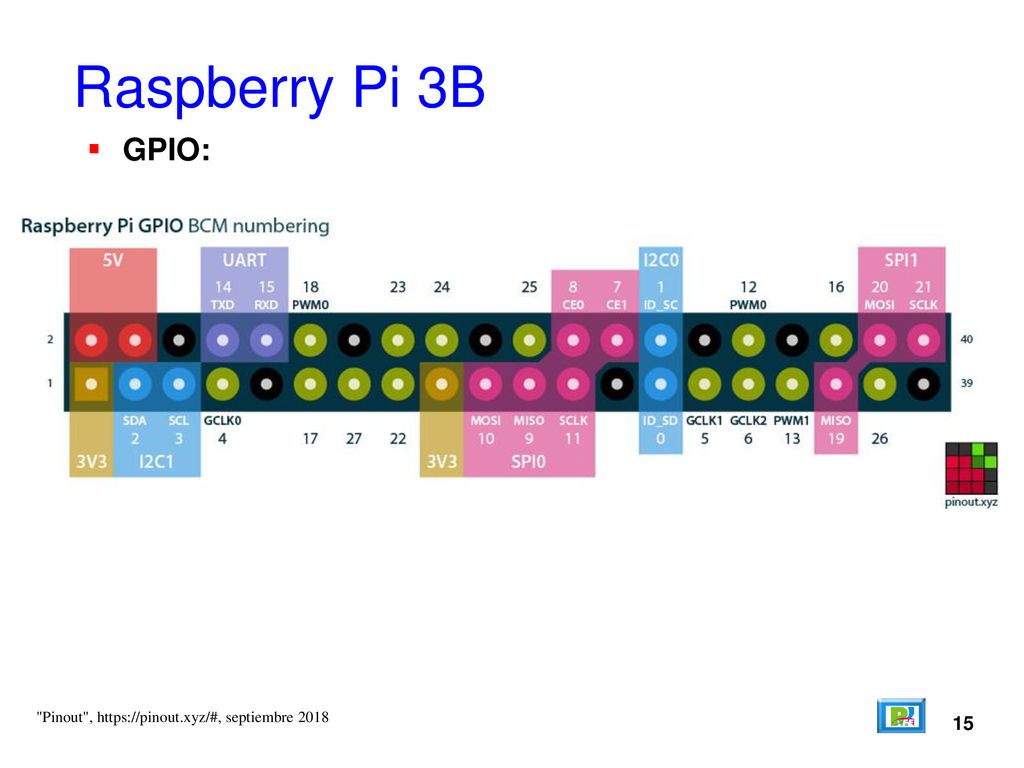

15 Raspberry Pi 3B GPIO: "Pinout", septiembre 2018 15

16 Video y Sonido

17 Raspberry Pi 3B+ Conector de Audio y Video:

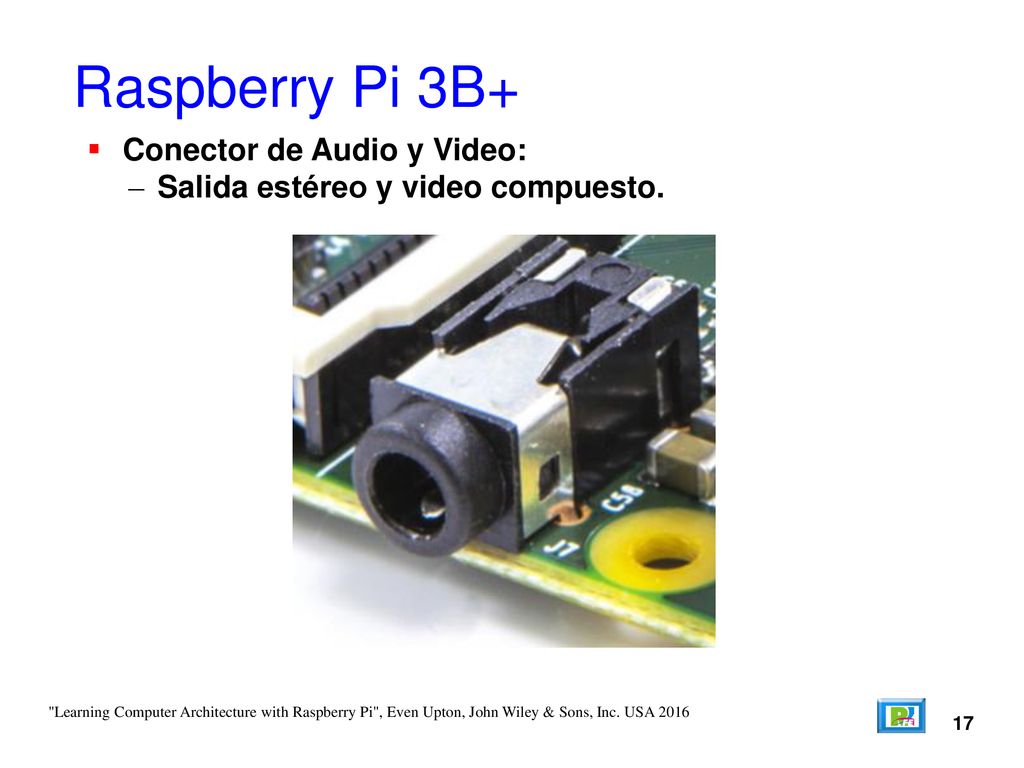

Salida estéreo y video compuesto. "Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 17

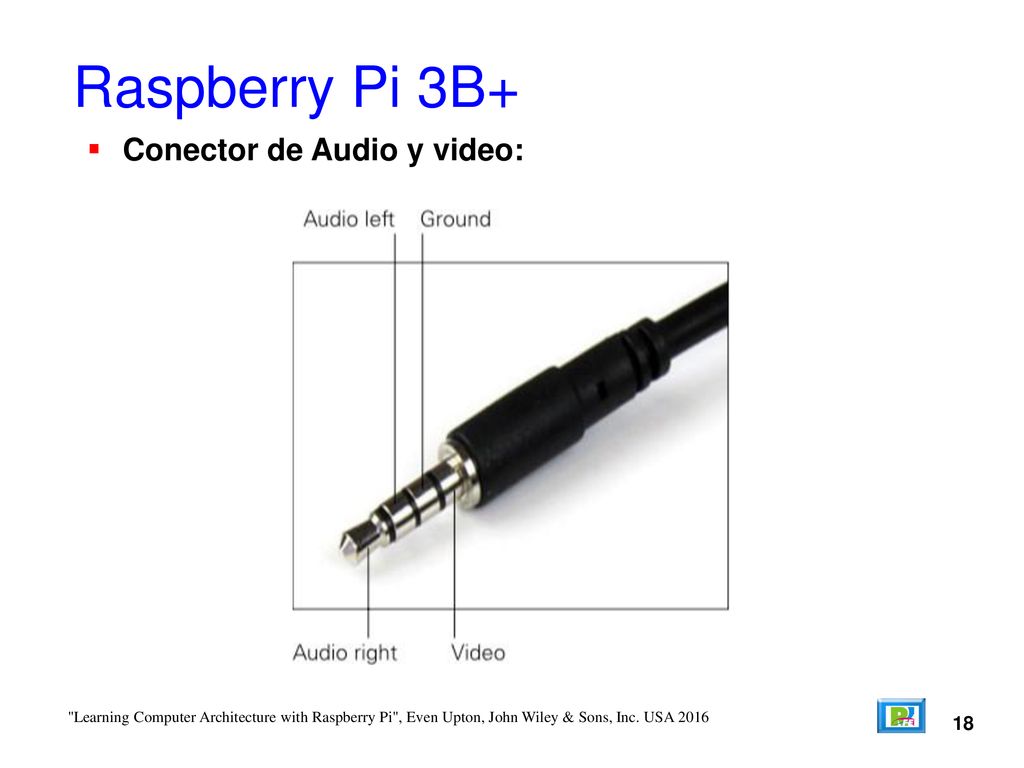

18 Raspberry Pi 3B+ Conector de Audio y video: 18
"Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 18

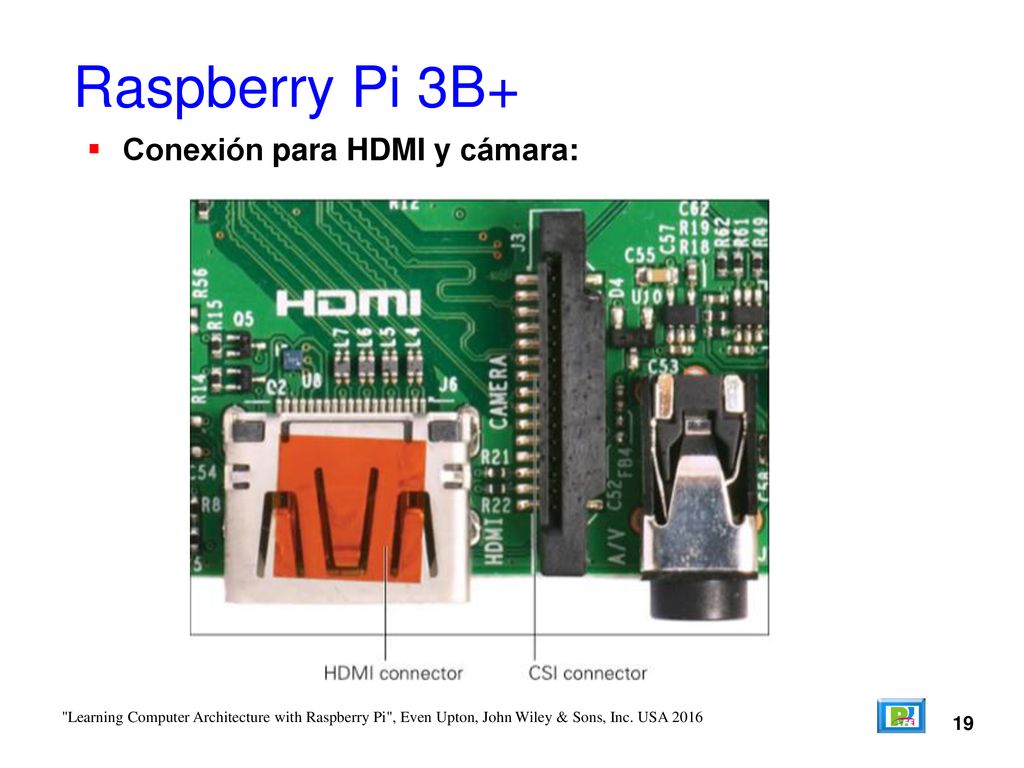

19 Raspberry Pi 3B+ Conexión para HDMI y cámara: 19
"Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 19

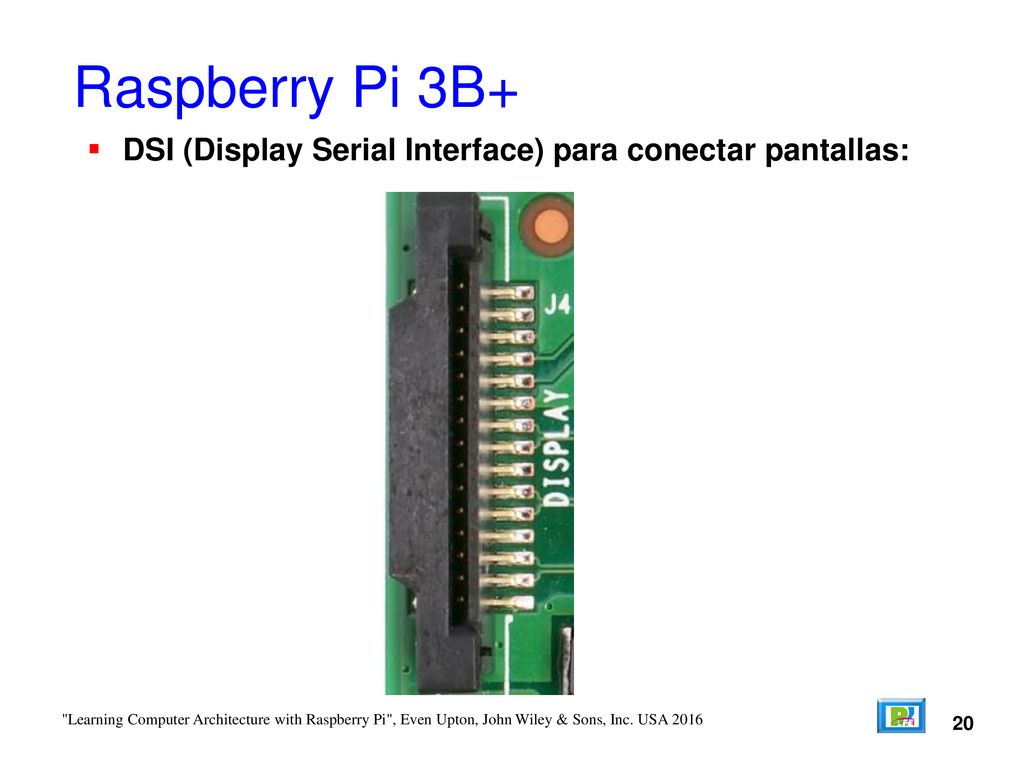

20 Raspberry Pi 3B+ DSI (Display Serial Interface) para conectar pantallas: 20 "Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016

21 Multimedia

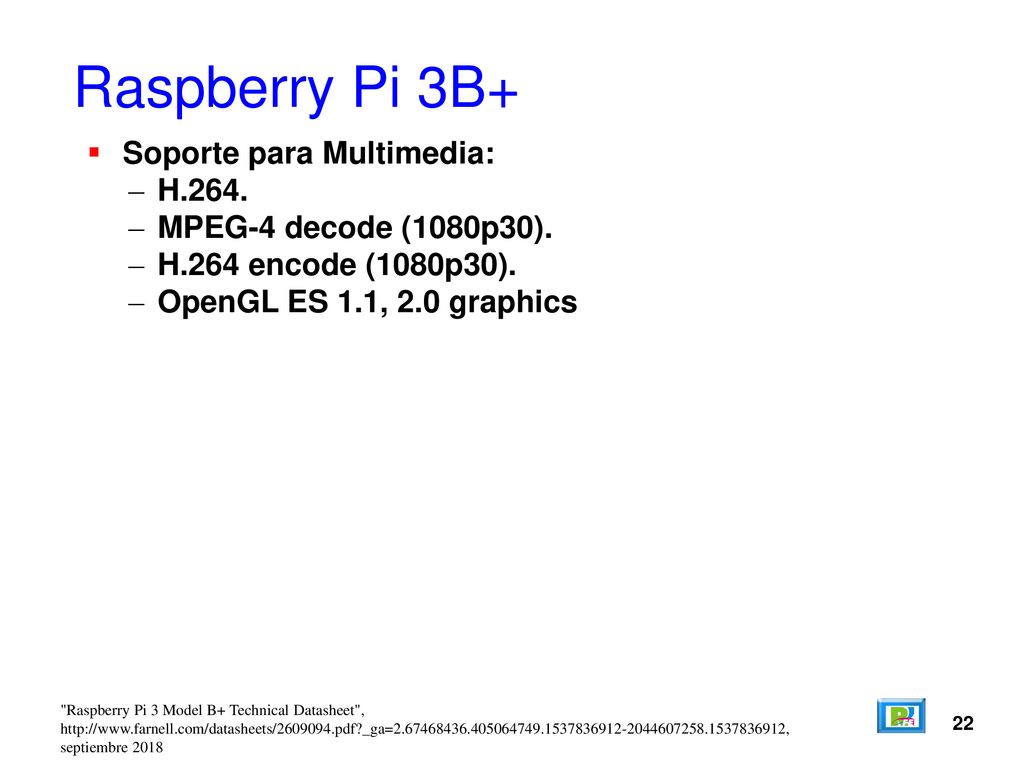

22 Raspberry Pi 3B+ Soporte para Multimedia: H.264.
MPEG-4 decode (1080p30). H.264 encode (1080p30). OpenGL ES 1.1, 2.0 graphics "Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 22

23 Almacenamiento

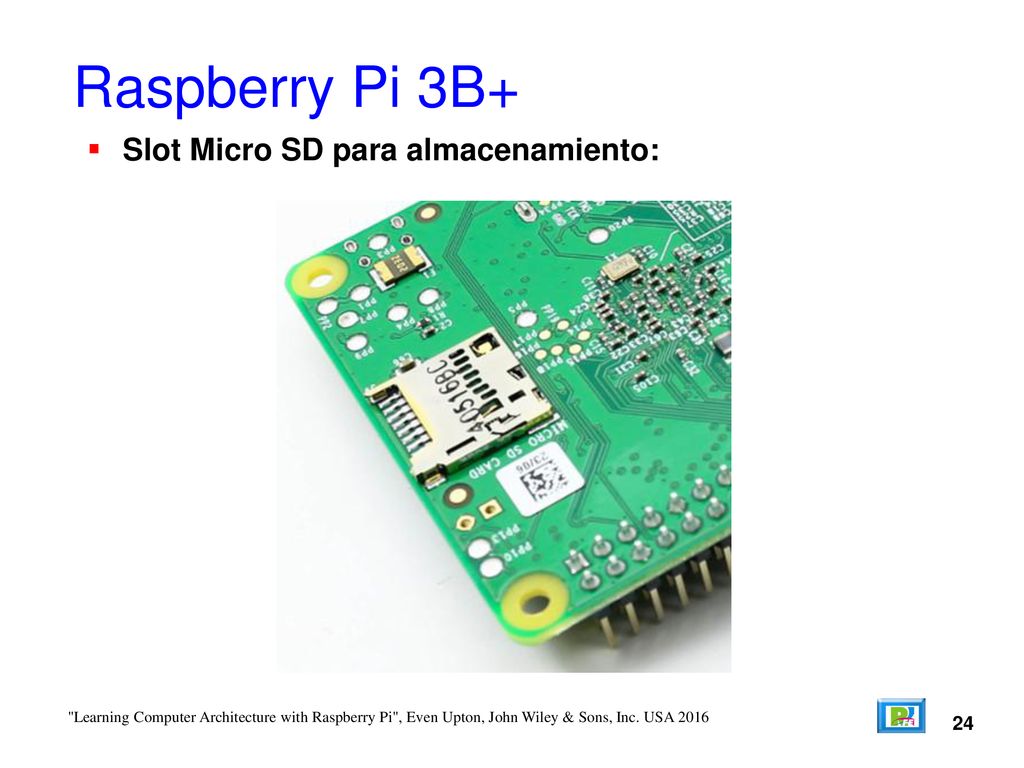

24 Raspberry Pi 3B+ Slot Micro SD para almacenamiento: 24
"Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 24

25 Energía

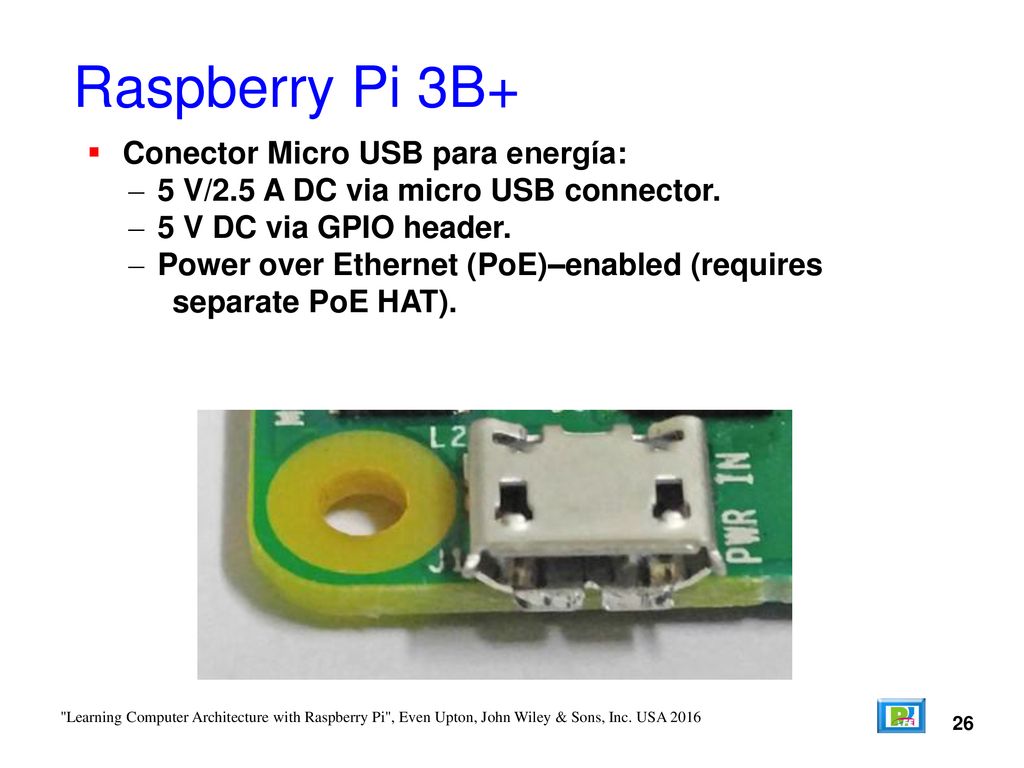

26 Raspberry Pi 3B+ Conector Micro USB para energía:
5 V/2.5 A DC via micro USB connector. 5 V DC via GPIO header. Power over Ethernet (PoE)–enabled (requires separate PoE HAT). "Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 26

27 Temperatura de Operación

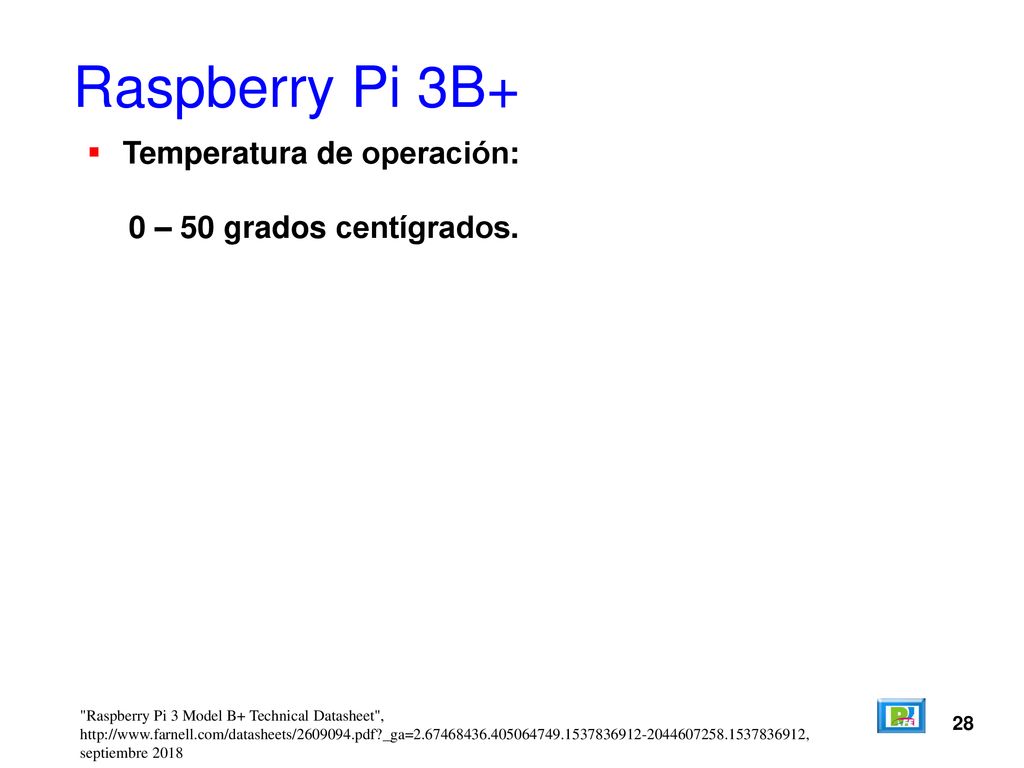

28 Raspberry Pi 3B+ Temperatura de operación: 0 – 50 grados centígrados.
"Raspberry Pi 3 Model B+ Technical Datasheet", septiembre 2018 28

29 Monitoreo del funcionamiento

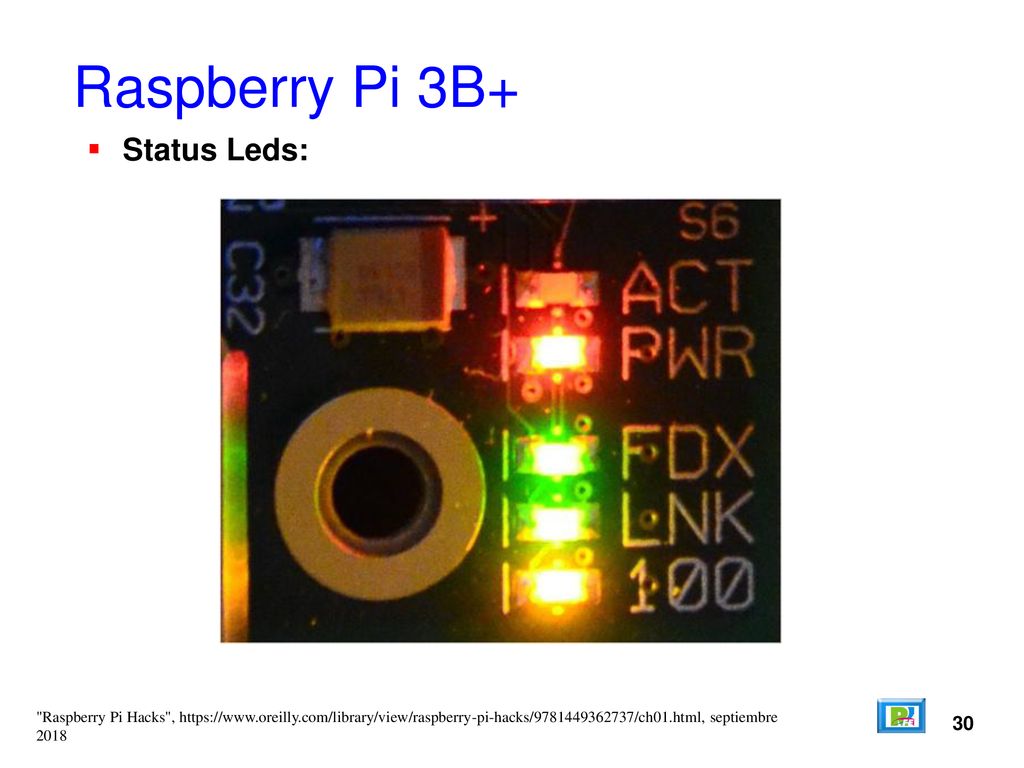

30 Raspberry Pi 3B+ Status Leds: 30
"Raspberry Pi Hacks", septiembre 30

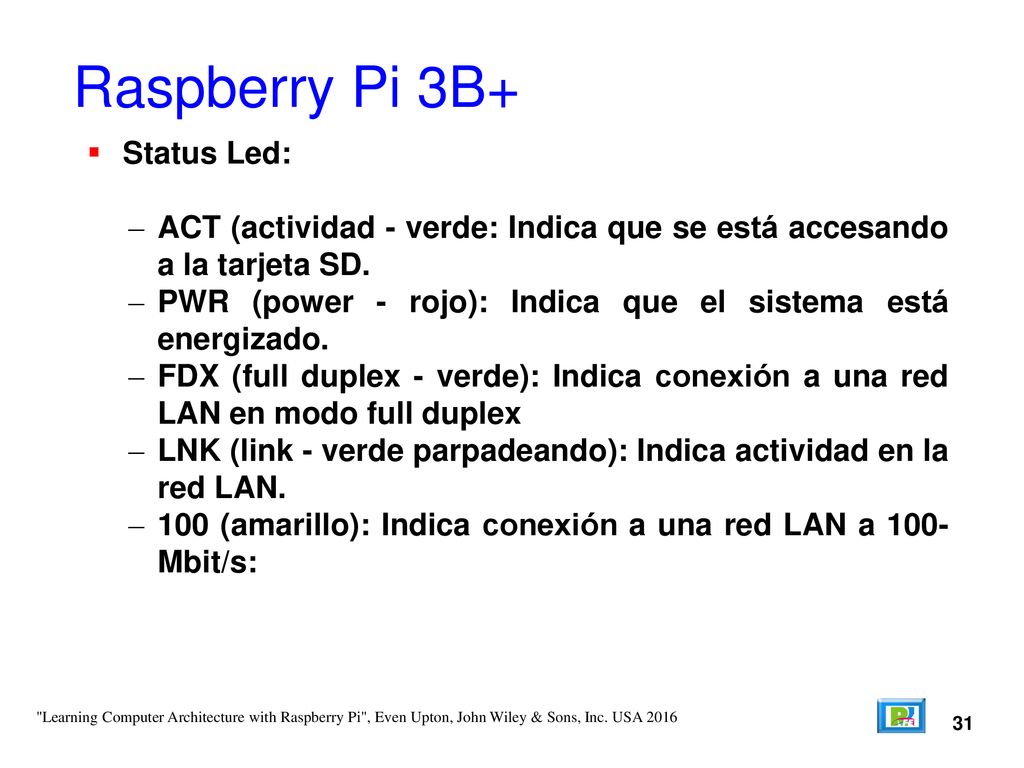

31 Raspberry Pi 3B+ Status Led:
ACT (actividad - verde: Indica que se está accesando a la tarjeta SD. PWR (power - rojo): Indica que el sistema está energizado. FDX (full duplex - verde): Indica conexión a una red LAN en modo full duplex LNK (link - verde parpadeando): Indica actividad en la red LAN. 100 (amarillo): Indica conexión a una red LAN a 100-Mbit/s: "Learning Computer Architecture with Raspberry Pi", Even Upton, John Wiley & Sons, Inc. USA 2016 31
