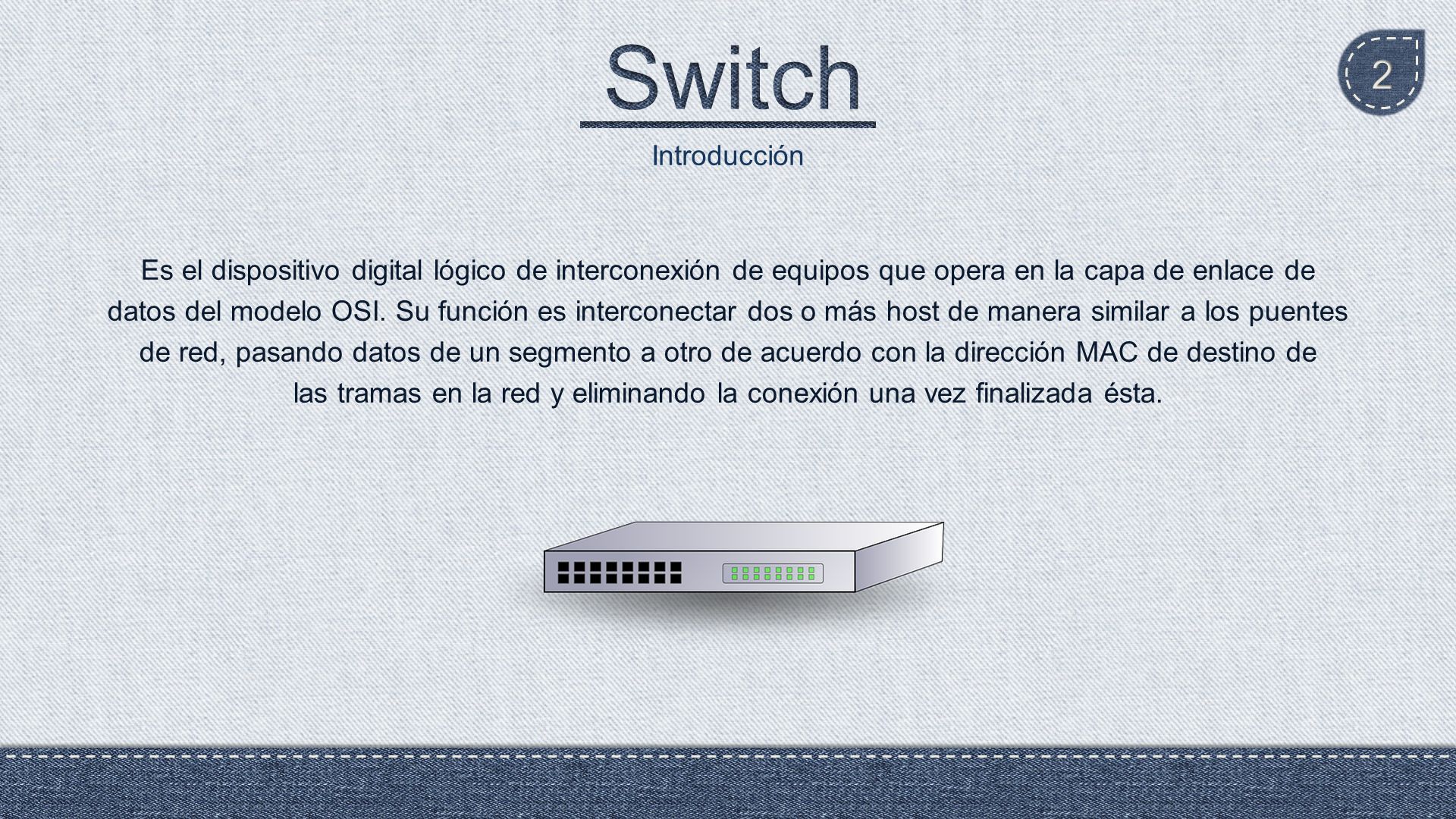

2 2 Es el dispositivo digital lógico de interconexión de equipos que opera en la capa de enlace de datos del modelo OSI. Su función es interconectar dos o más host de manera similar a los puentes de red, pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red y eliminando la conexión una vez finalizada ésta. Introducción

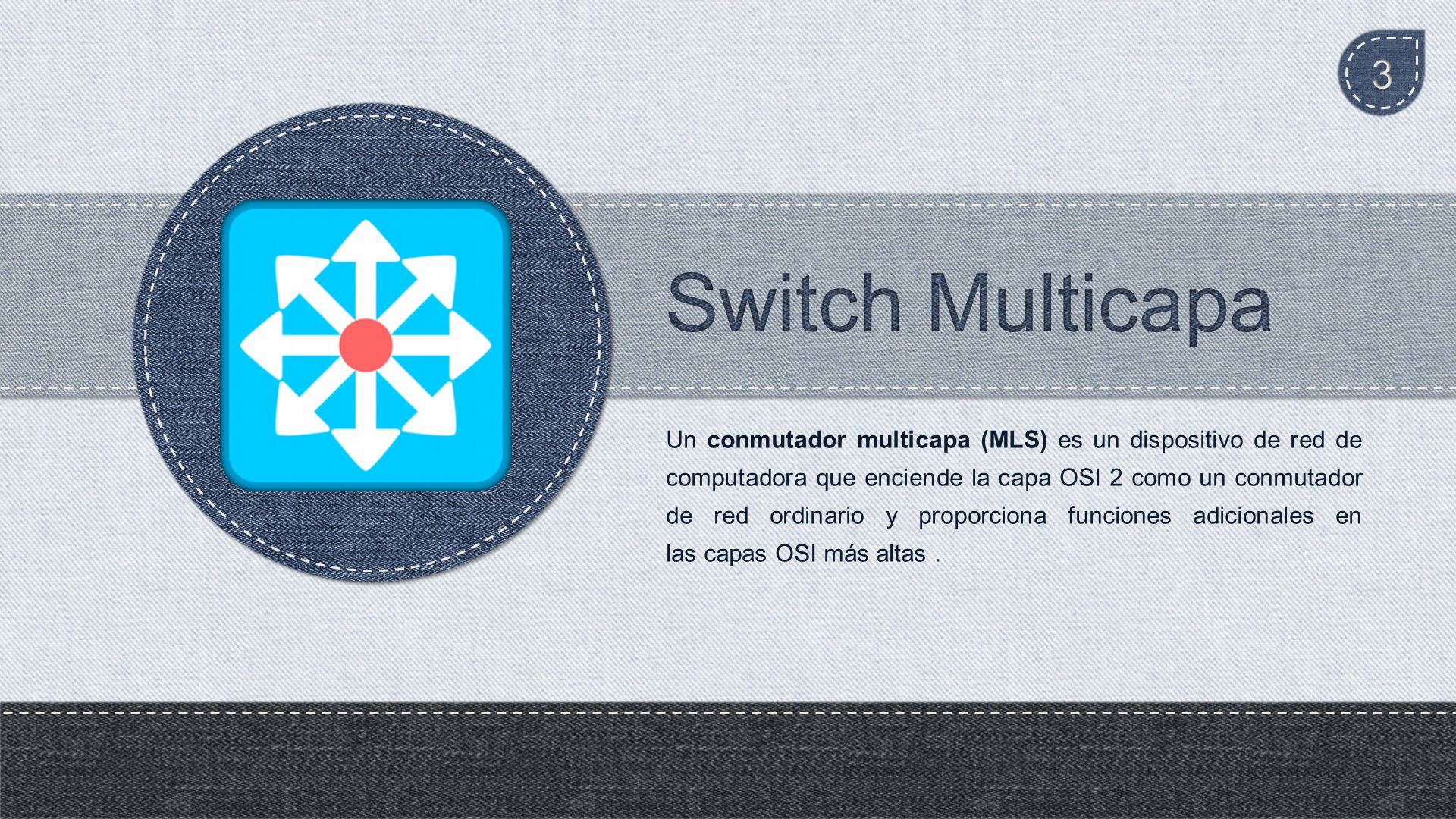

3 Un conmutador multicapa (MLS) es un dispositivo de red de computadora que enciende la capa OSI 2 como un conmutador de red ordinario y proporciona funciones adicionales en las capas OSI más altas.

4 La conmutación multicapa combina las tecnologías de conmutación de capa 2, 3 y 4 y proporciona escalabilidad de alta velocidad con baja latencia. La conmutación de múltiples capas puede mover el tráfico a velocidad de cable y también proporcionar enrutamiento de capa 3. No hay diferencia de rendimiento entre el reenvío en diferentes capas porque el enrutamiento y la conmutación se basan en el hardware; las decisiones de enrutamiento las toma un ASIC especializado con la ayuda de la memoria de contenido direccionable.

5  Dirección MAC en un marco de enlace de datos  Campo de protocolo en el marco de enlace de datos  Dirección IP en el encabezado de la capa de red  Campo de protocolo en el encabezado de la capa de red  Números de puerto en el encabezado de la capa de transporte

6 Utiliza la dirección de control de acceso a medios (dirección MAC) de las tarjetas de interfaz de red (NIC) del host para decidir dónde reenviar tramas. La conmutación de Capa 2 se basa en hardware, que significa que los conmutadores utilizan un circuito integrado específico de la aplicación (ASIC) para crear y mantener tablas de filtros (también conocidas como tablas de direcciones MAC o tablas CAM ). Una forma de pensar en un conmutador de capa 2 es como puente multipuerto.

7 Los switches de Capa 2 tienen las mismas limitaciones que las redes de puentes. Los puentes son buenos si una red está diseñada por la regla 80/20 : los usuarios pasan el 80 por ciento de su tiempo en su segmento local. Las redes puenteadas rompen los dominios de colisión, pero la red sigue siendo un gran dominio de difusión. De manera similar, los switches de capa 2 (puentes) no pueden dividir los dominios de difusión, lo que puede causar problemas de rendimiento y limitar el tamaño de una red. La difusión y las multidifusiones, junto con la lenta convergencia del árbol de expansión, pueden causar problemas importantes a medida que la red crece. Debido a estos problemas, los conmutadores de capa 2 no pueden reemplazar completamente los enrutadores en el trabajo de Internet.

8 La conmutación de la capa 3 se basa únicamente en la dirección IP (destino) almacenada en el encabezado del datagrama IP (vea la conmutación de la capa 4 más adelante en esta página para conocer la diferencia). La diferencia entre un conmutador de capa 3 y un enrutador es la forma en que el dispositivo toma la decisión de enrutamiento. Tradicionalmente, los enrutadores usan microprocesadores para tomar decisiones de reenvío en el software, mientras que el conmutador solo realiza la conmutación de paquetes basada en hardware (por ASIC especializado con la ayuda de la memoria de contenido direccionable ).

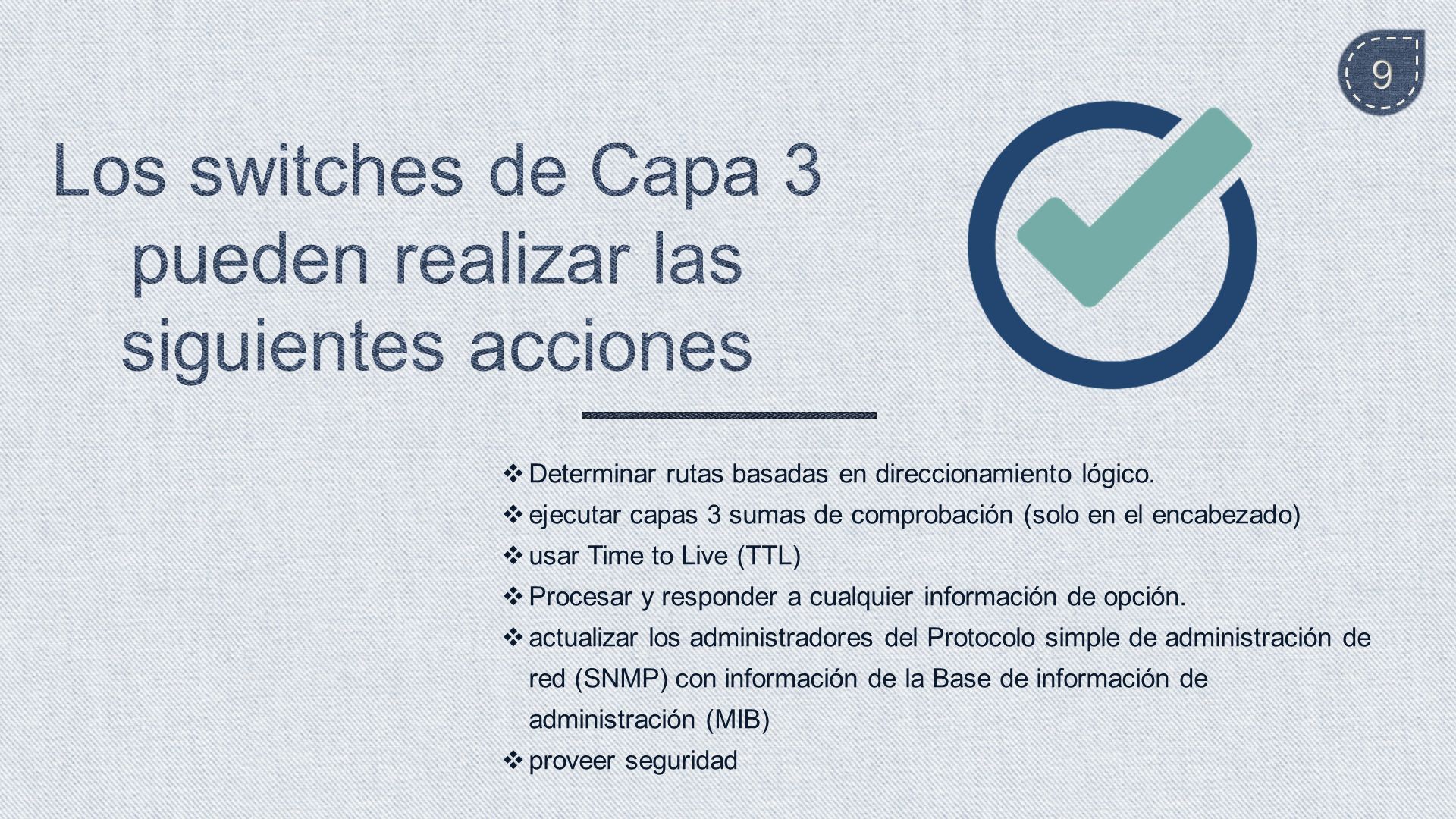

9  Determinar rutas basadas en direccionamiento lógico.  ejecutar capas 3 sumas de comprobación (solo en el encabezado)  usar Time to Live (TTL)  Procesar y responder a cualquier información de opción.  actualizar los administradores del Protocolo simple de administración de red (SNMP) con información de la Base de información de administración (MIB)  proveer seguridad

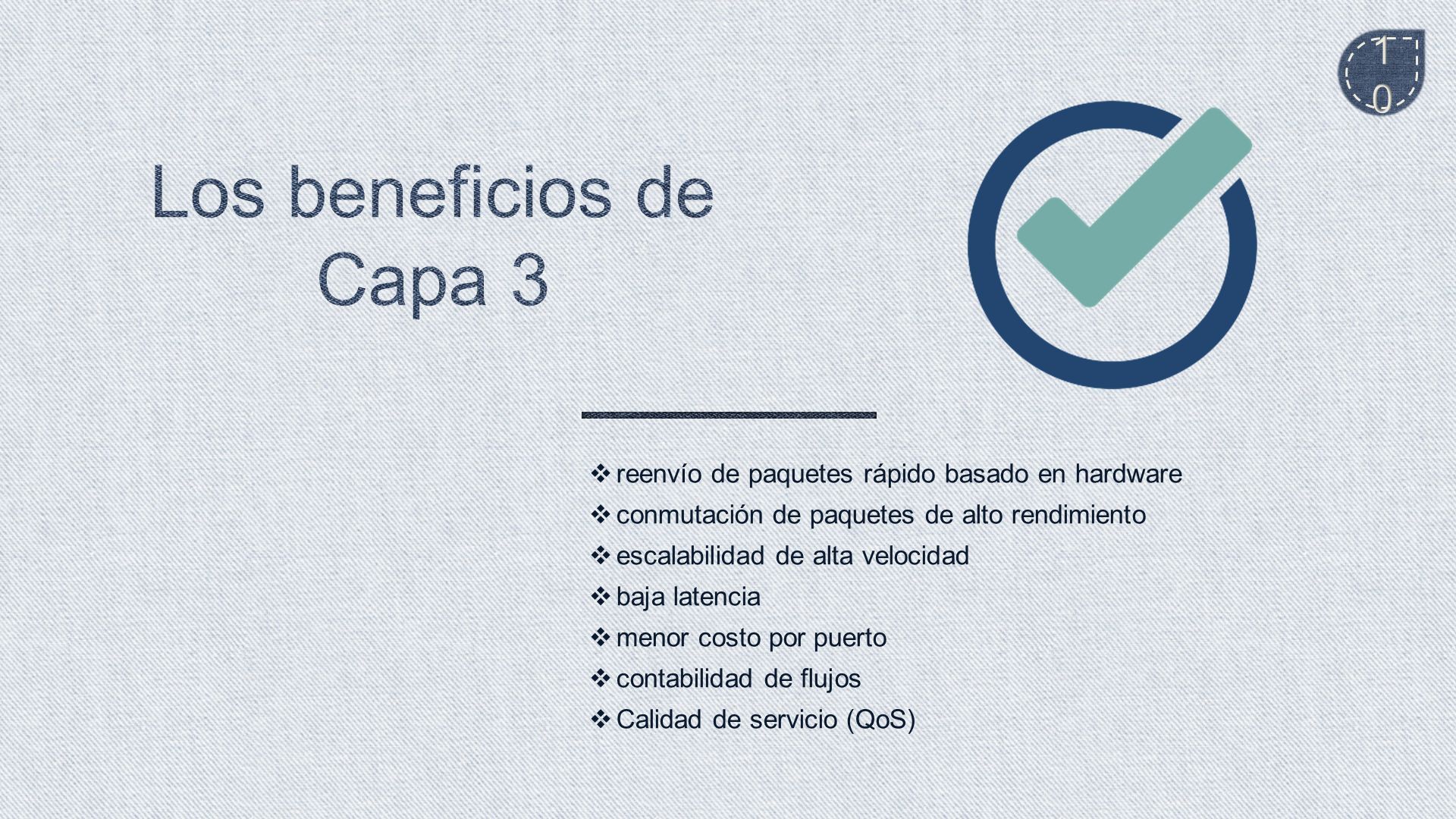

10  reenvío de paquetes rápido basado en hardware  conmutación de paquetes de alto rendimiento  escalabilidad de alta velocidad  baja latencia  menor costo por puerto  contabilidad de flujos  Calidad de servicio (QoS)

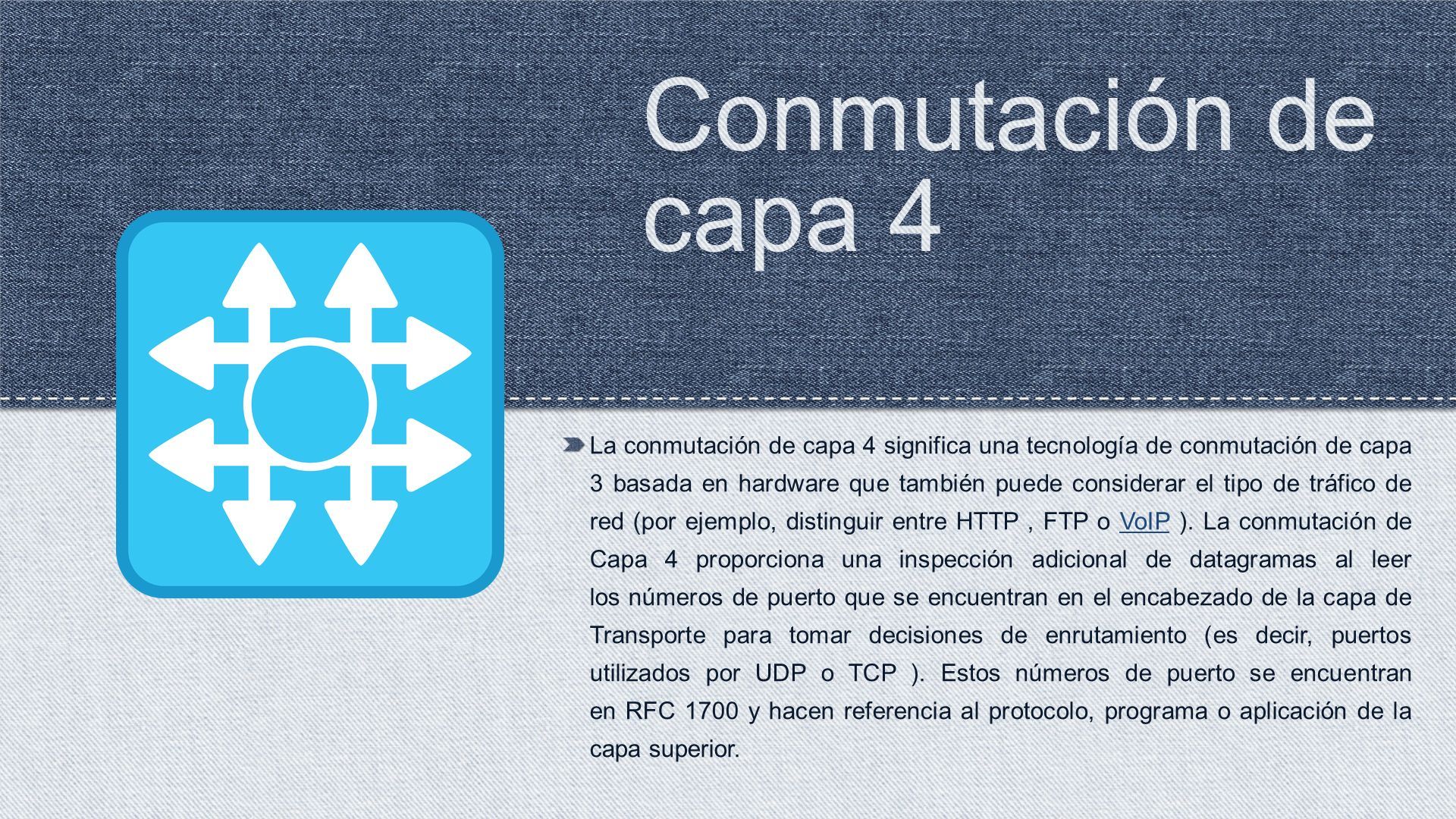

11 La conmutación de capa 4 significa una tecnología de conmutación de capa 3 basada en hardware que también puede considerar el tipo de tráfico de red (por ejemplo, distinguir entre HTTP, FTP o VoIP ). La conmutación de Capa 4 proporciona una inspección adicional de datagramas al leer los números de puerto que se encuentran en el encabezado de la capa de Transporte para tomar decisiones de enrutamiento (es decir, puertos utilizados por UDP o TCP ). Estos números de puerto se encuentran en RFC 1700 y hacen referencia al protocolo, programa o aplicación de la capa superior.VoIP

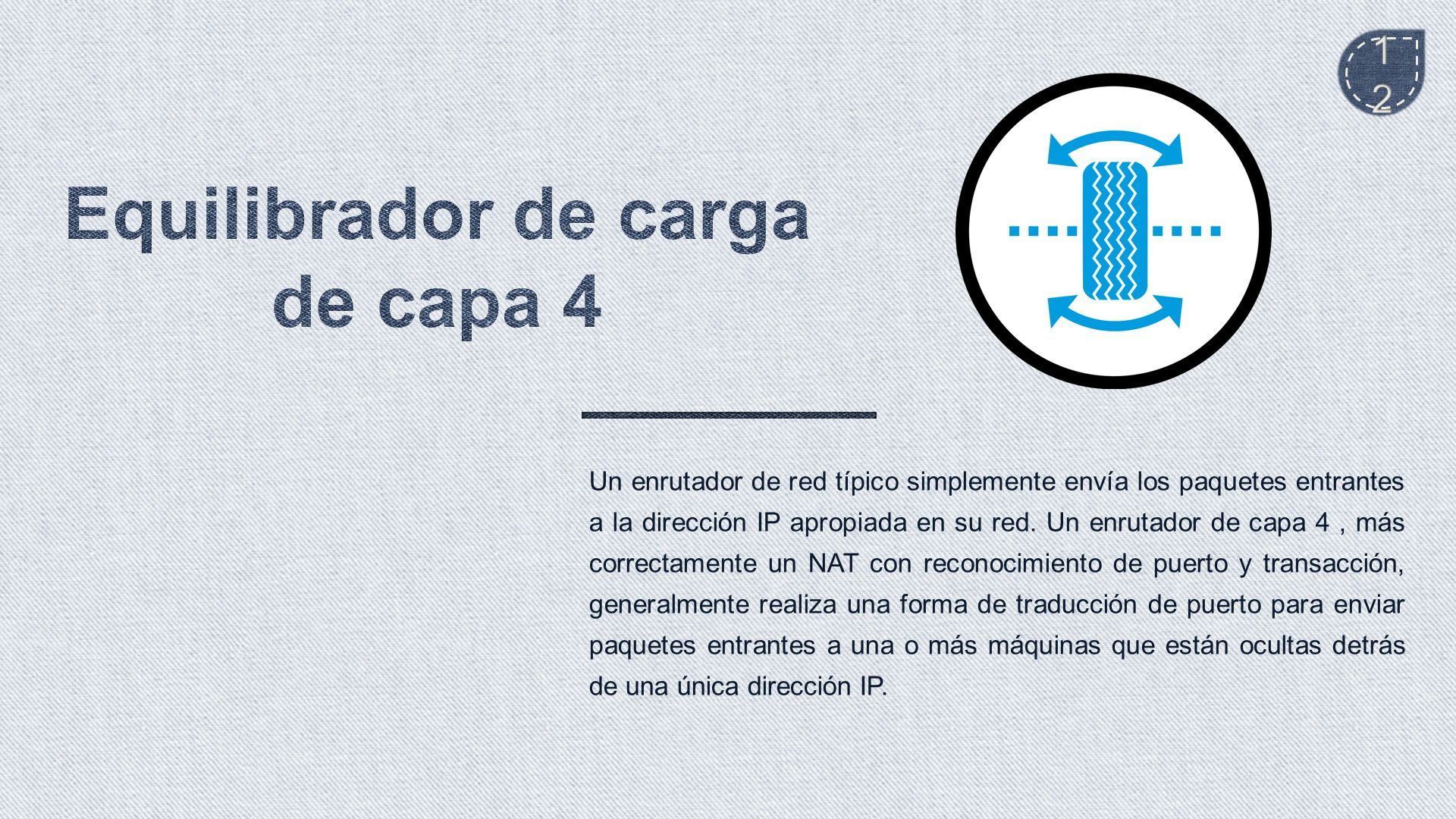

12 Un enrutador de red típico simplemente envía los paquetes entrantes a la dirección IP apropiada en su red. Un enrutador de capa 4, más correctamente un NAT con reconocimiento de puerto y transacción, generalmente realiza una forma de traducción de puerto para enviar paquetes entrantes a una o más máquinas que están ocultas detrás de una única dirección IP.
