1 EL TIRISTOR (Thyristor) ELECTRÓNICA DE POTENCIA

2 EL TIRISTOR ELECTRÓNICA DE POTENCIA Los TIRISTORES (también conocido como SCR) son dispositivos de estado sólido que se disparan bajo ciertas condiciones pasando de un estado de alta impedancia a uno de baja, estado que se mantiene mientras que la corriente y la tensión sean superiores a un valor mínimo denominado: niveles de mantenimiento. Se consideran interruptores ideales en aplicaciones con potencia.

3 EL TIRISTOR ELECTRÓNICA DE POTENCIA CARACTERÍSTICAS - Dispositivo de 4 capas p-n alternadas - Tiene estados estables de conducción y bloqueo - Capaz de soportar las potencias más elevadas. I>4000Amp V>7000Volt. - Control del encendido por corriente de puerta (pulso). - Frecuencias de conmutación no superiores a 2kHz

4

5 EL TIRISTOR ELECTRÓNICA DE POTENCIA Sección

6 EL TIRISTOR ELECTRÓNICA DE POTENCIA Símbolo y circuitos equivalentes

7 EL TIRISTOR ELECTRÓNICA DE POTENCIA Curva característica V BO = Tensión de ruptura directa (entra en conducción) I G =Corriente en la puerta I H = Corriente de mantenimiento (hold) Mínima corriente para que el tiristor se mantenga en conducción I L = Corriente de enganche; Corriente mínima en el ánodo para que el tiristor pueda conducir V GTMAX = Tensión máxima admisible entre puerta (gate) y cátodo V DMAX = Tensión máxima admisible entre ánodo y cátodo, tanto en directa bloqueado o inversa

8 EL TIRISTOR ELECTRÓNICA DE POTENCIA SCR (Silicon Controlled Rectifier). Interruptor unidireccional GTO (Gate Turn-off) Interruptor unidireccional. Apagado por puerta TRIAC (Triode AC) Interruptor bidireccional DIAC (Diode AC) Interruptor bidireccional ( Control de tiristores) TIPOS: Dependiendo de la construcción física y del comportamiento de activación y desactivación, podemos hablar de diferentes Tipos de tiristores:

9 EL TIRISTOR ELECTRÓNICA DE POTENCIA EL TRIAC - Características Es un tipo de tiristor bidireccional Se puede considerar como dos tiristores SCR Tiene tres terminales T 1, T 2 y G (puerta) Se activa con pulso negativo o positivo Tiene parámetros análogos al SCR

10 EL TIRISTOR ELECTRÓNICA DE POTENCIA EL TRIAC - Símbolo Combinación de dos SCR para formar un TRIAC. Símbolo del TRIAC

11 EL TIRISTOR ELECTRÓNICA DE POTENCIA EL TRIAC - Estructura interna

12 EL TIRISTOR ELECTRÓNICA DE POTENCIA EL TRIAC - Curva Característica

13 EL TIRISTOR ELECTRÓNICA DE POTENCIA EL DIAC - Características Dispositivo bidireccional Curva característica similar a la del TRIAC Para que esté activo se debe superar la tensión de ruptura directa V BO Permanece en estado de baja impedancia siempre que la corriente no descienda de la de mantenimiento Se suele utilizar como circuito de disparo del TRIAC

14 EL TIRISTOR ELECTRÓNICA DE POTENCIA EL UJT - Características Transistor de monounión Especialmente indicado para circuitos de disparo de TRIAC Tiene tres terminales, dos base y un emisor

15 EL TIRISTOR ELECTRÓNICA DE POTENCIA V P =Tensión de pico I P = Corriente de pico V V = Tensión de Valle I V = corriente de valle EL UJT – Curva Zona de corte Zona de resistencia negativa ( aumenta I E disminuye V E ) Zona de conducción

16 EL TIRISTOR ELECTRÓNICA DE POTENCIA OTROS GTO = Puede ser encendido como un SCR con la diferencia que puede ser desactivado mediante un impulso negativo en la puerta. LASCR = Es un SCR activado por luz (Light Activated SCR) PUT SIT

17 EL TIRISTOR ELECTRÓNICA DE POTENCIA

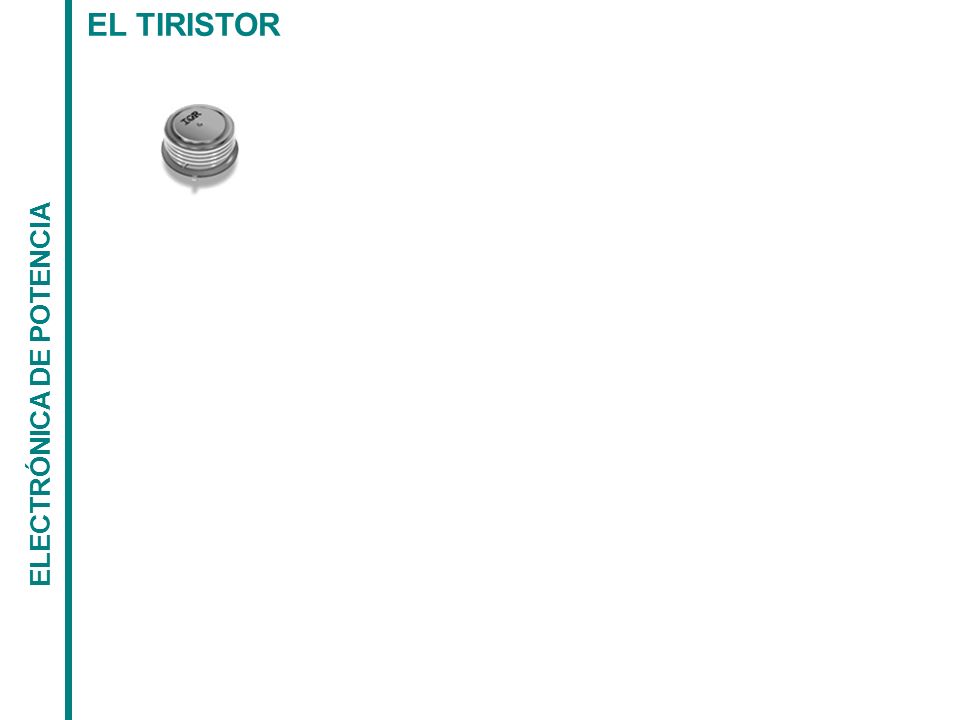

18 EL TIRISTOR ELECTRÓNICA DE POTENCIA
