EN 1820 OERSTED DESCUBRIÓ EL EFECTO MAGNÉTICO DE UNA CORRIENTE ELÉCTRICA, CUANDO AL TRABAJAR CON CIRCUITOS ELÉCTRICOS SE DIO CUENTA QUE UNA BRÚJULA CAMBIÓ.

Presentación del tema: "EN 1820 OERSTED DESCUBRIÓ EL EFECTO MAGNÉTICO DE UNA CORRIENTE ELÉCTRICA, CUANDO AL TRABAJAR CON CIRCUITOS ELÉCTRICOS SE DIO CUENTA QUE UNA BRÚJULA CAMBIÓ."— Transcripción de la presentación:

1

2 EN 1820 OERSTED DESCUBRIÓ EL EFECTO MAGNÉTICO DE UNA CORRIENTE ELÉCTRICA, CUANDO AL TRABAJAR CON CIRCUITOS ELÉCTRICOS SE DIO CUENTA QUE UNA BRÚJULA CAMBIÓ SU ORIENTACIÓN AL PASAR SOBRE ELLA UN ALAMBRE PORTADOR DE CORRIENTE ELÉCTRICA.

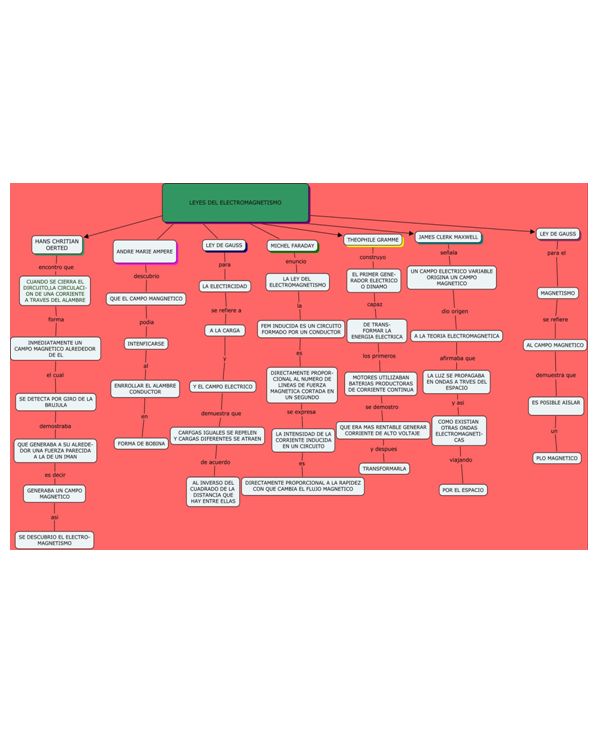

3

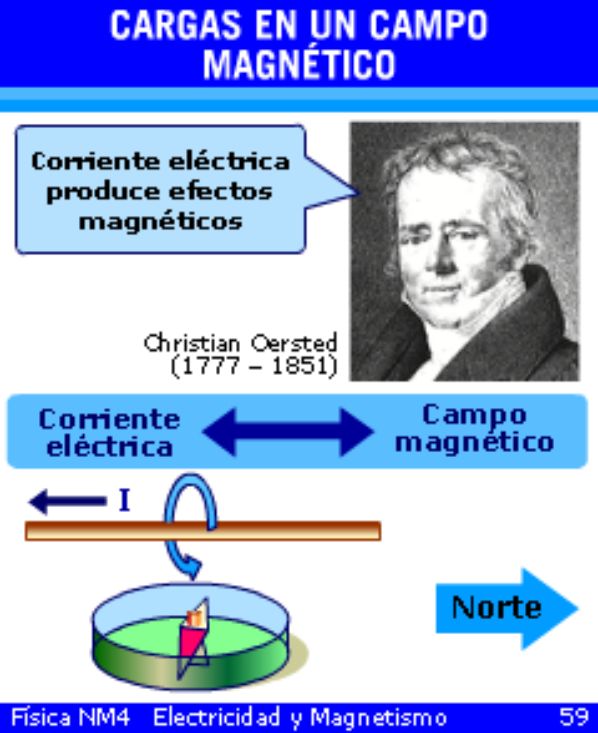

4

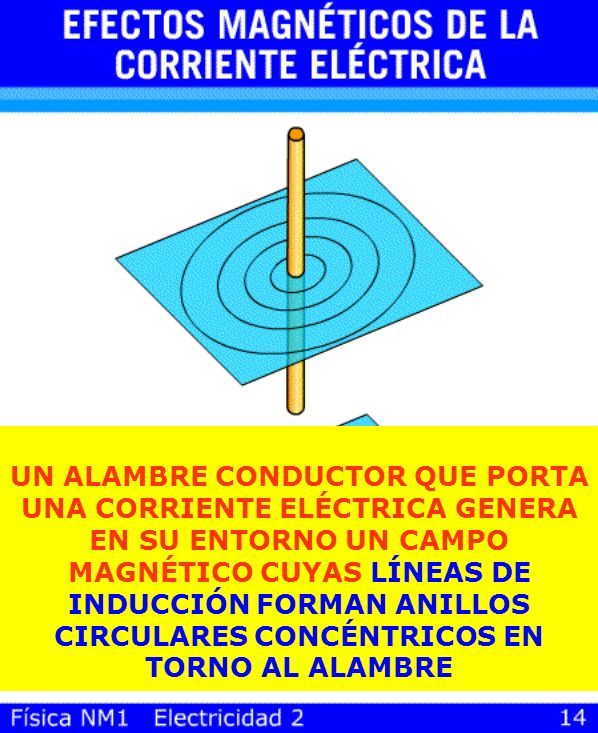

5 UN ALAMBRE CONDUCTOR QUE PORTA UNA CORRIENTE ELÉCTRICA GENERA EN SU ENTORNO UN CAMPO MAGNÉTICO CUYAS LÍNEAS DE INDUCCIÓN FORMAN ANILLOS CIRCULARES CONCÉNTRICOS EN TORNO AL ALAMBRE

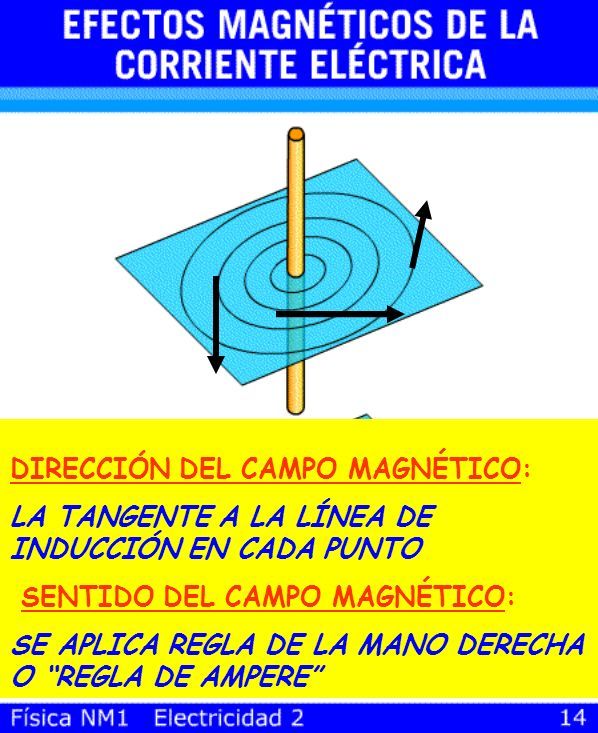

6 DIRECCIÓN DEL CAMPO MAGNÉTICO: LA TANGENTE A LA LÍNEA DE INDUCCIÓN EN CADA PUNTO SENTIDO DEL CAMPO MAGNÉTICO: SE APLICA REGLA DE LA MANO DERECHA O “REGLA DE AMPERE”

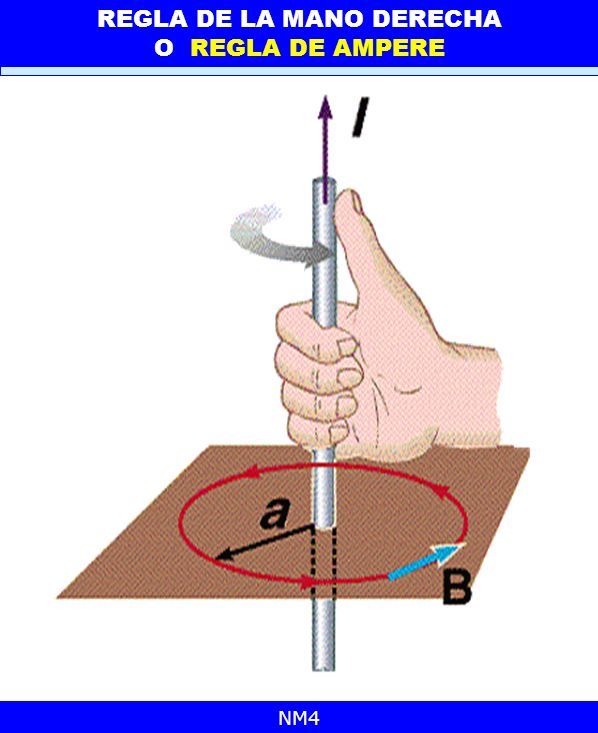

7 REGLA DE LA MANO DERECHA O REGLA DE AMPERE NM4

8 Intensidad de B es: 1. Directamente proporcional a la intensidad de la corriente i Directamente proporcional a la intensidad de la corriente i 2. Inversamente proporcional a la distancia ( r ) al conductor Inversamente proporcional a la distancia ( r ) al conductor B  ( i / r ) B  ( i / r ) INTENSIDAD DEL CAMPO B NM4

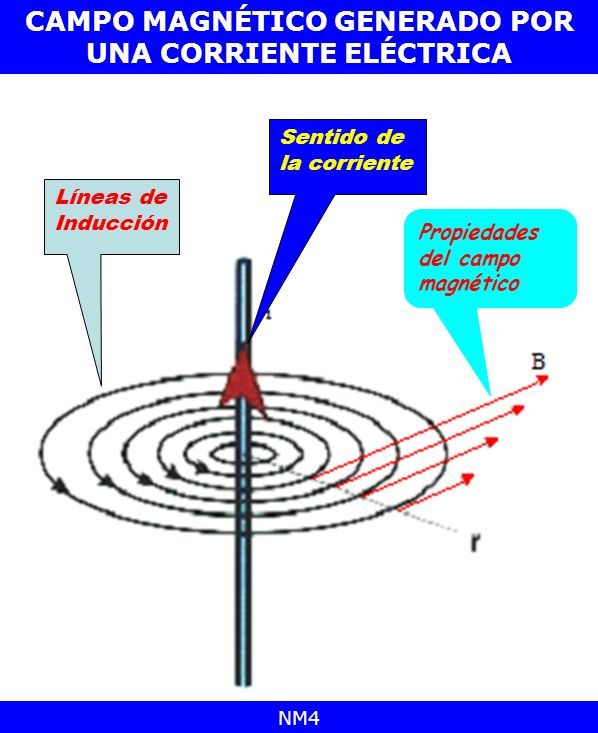

9 CAMPO MAGNÉTICO GENERADO POR UNA CORRIENTE ELÉCTRICA NM4 Líneas de Inducción Sentido de la corriente Propiedades del campo magnético

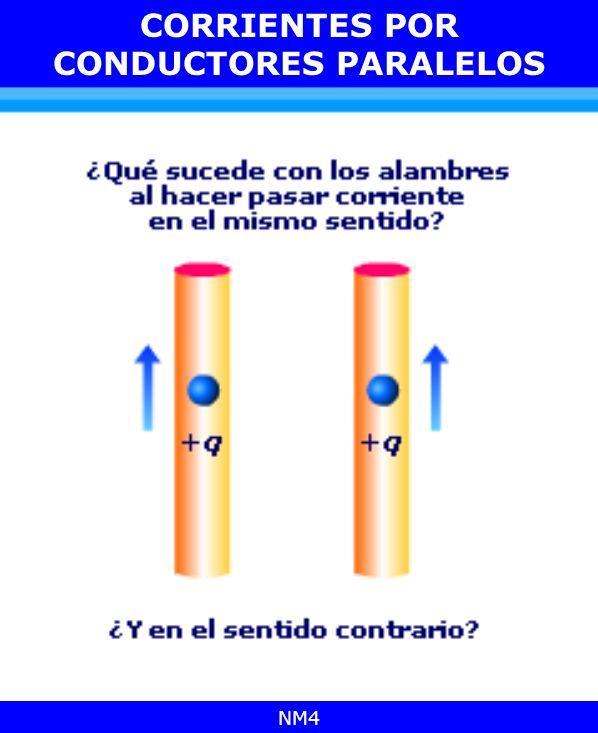

10 B = NM4 CORRIENTES POR CONDUCTORES PARALELOS

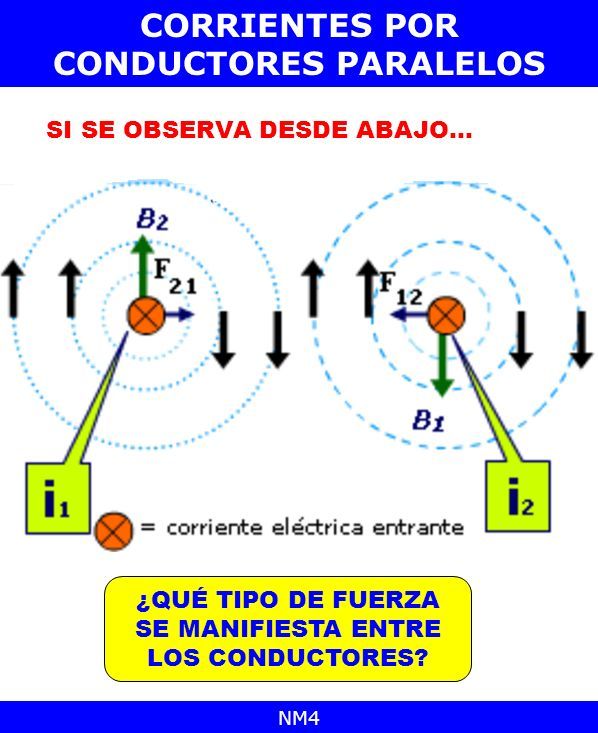

11 NM4 CORRIENTES POR CONDUCTORES PARALELOS SI SE OBSERVA DESDE ABAJO… ¿QUÉ TIPO DE FUERZA SE MANIFIESTA ENTRE LOS CONDUCTORES?

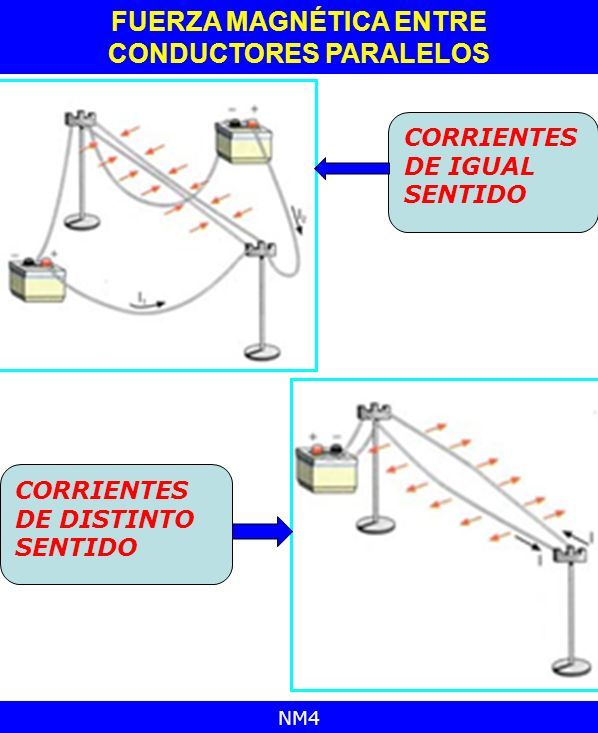

12 FUERZA MAGNÉTICA ENTRE CONDUCTORES PARALELOS NM4 CORRIENTES DE IGUAL SENTIDO CORRIENTES DE DISTINTO SENTIDO

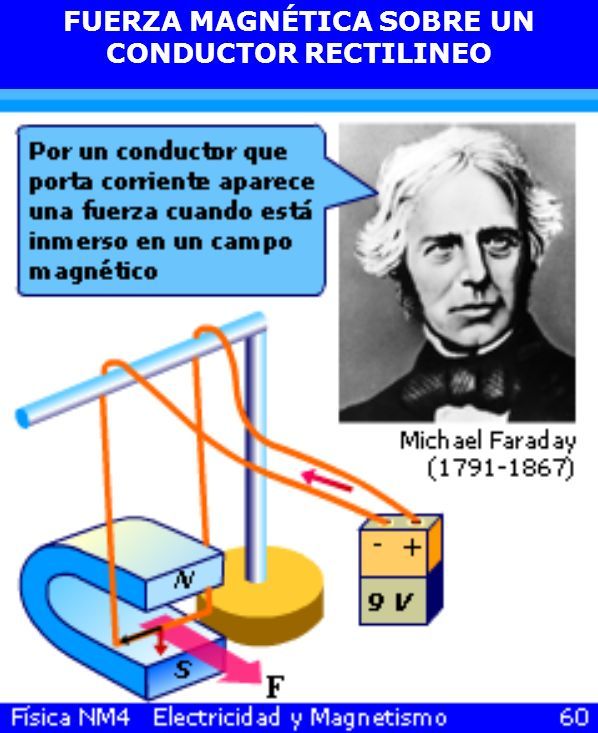

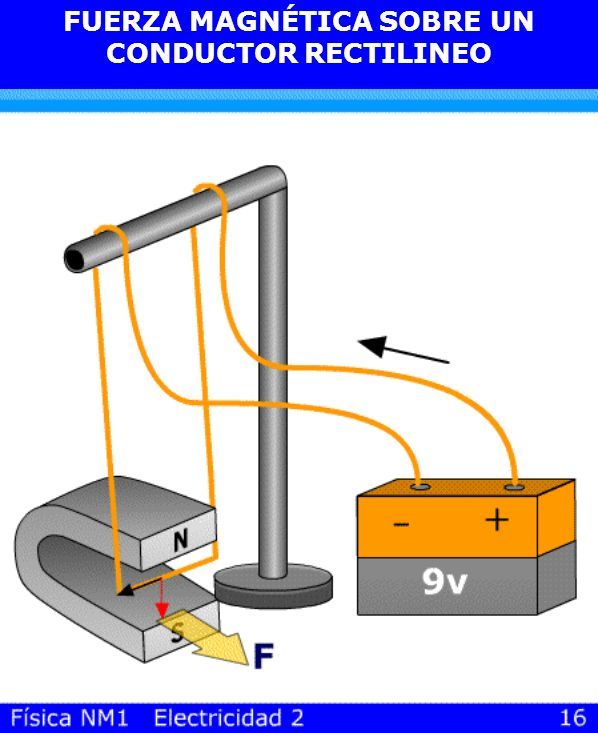

13 FUERZA MAGNÉTICA SOBRE UN CONDUCTOR RECTILINEO

14

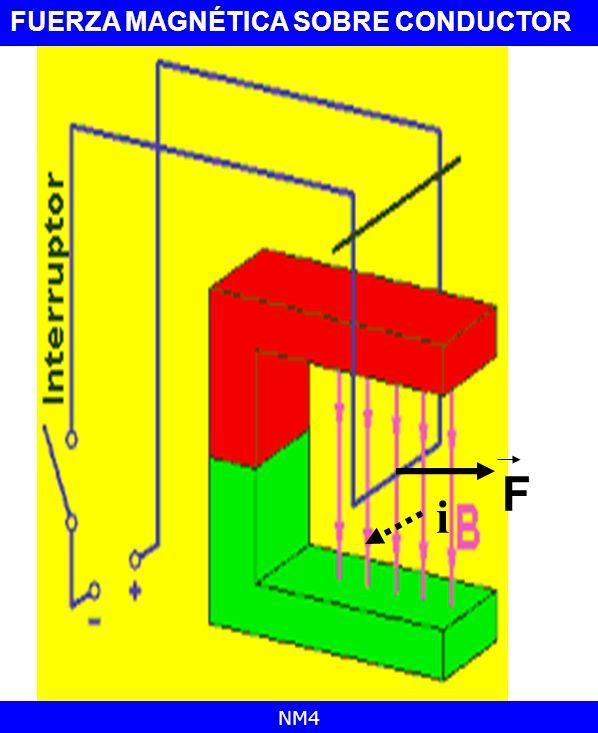

15 FUERZA MAGNÉTICA SOBRE CONDUCTOR i F NM4

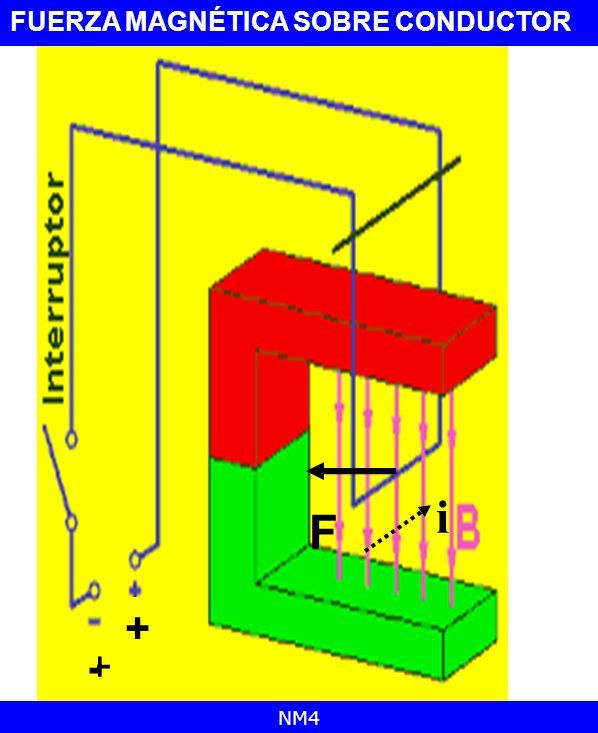

16 i F + - - + FUERZA MAGNÉTICA SOBRE CONDUCTOR NM4

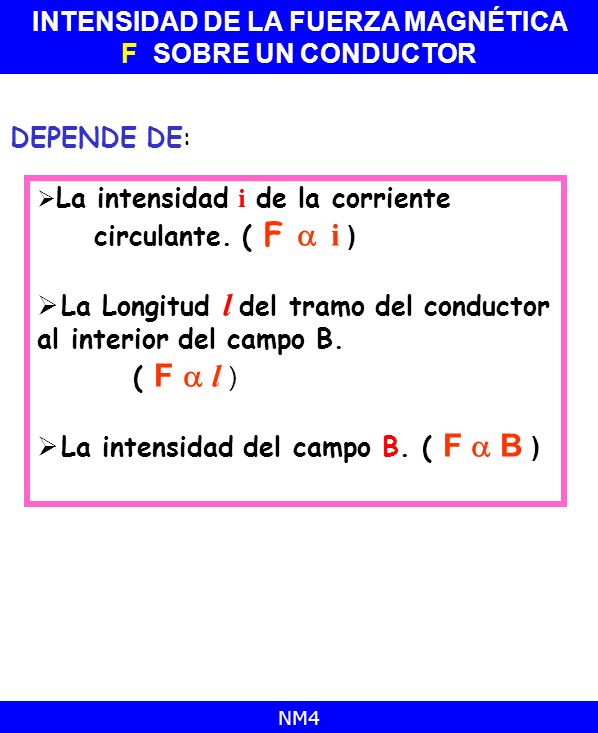

17 INTENSIDAD DE LA FUERZA MAGNÉTICA F SOBRE UN CONDUCTOR DEPENDE DE:  La intensidad i de la corriente circulante. ( F  i )  La Longitud l del tramo del conductor al interior del campo B. ( F  l )  La intensidad del campo B. ( F  B ) NM4

18 CAMPO MAGNÉTICO DEBIDO A UN SOLENOIDE La Intensidad del Campo Magnético B en el interior del solenoide de longitud L, formado por N espiras cuando circula una corriente i, está dada por: EL CAMPO EXTERNO ES NULO
