Ing. Jack León Magne SISTEMAS HIDRÁULICOS Y NEUMÁTICOS.

Presentación del tema: "Ing. Jack León Magne SISTEMAS HIDRÁULICOS Y NEUMÁTICOS."— Transcripción de la presentación:

1 Ing. Jack León Magne SISTEMAS HIDRÁULICOS Y NEUMÁTICOS

2 NOCIONES DE LA OLEOHIDRÁULICA 1. INTRODUCCIÓN. 2. FUERZAS QUE ACTÚAN EN EL INTERIOR DE UN FLUÍDO. 3. DENSIDAD Y PESO ESPECÍFICO, MAGNITUDES UNIDADES. 4. TEMPERATURAS. 5. COMPRESIBILIDAD. 6. COEFICIENTES DE DILATACIÓN. 7. TENSIÓN SUPERFICIAL Y CAPILARIDAD. 8. LÍQUIDOS HIDRÁULICOS.

3 1. INTRODUCCIÓN. La oleohidráulica es una rama de la hidráulica. El prefijo "oleo" se refiere a fluidos derivados básicamente del petróleo como, por ejemplo, el aceite mineral. En esencia, la oleohidráulica es la técnica aplicada a la transmisión de potencia mediante fluidos incompresibles confinados.

4 2. FUERZAS QUE ACTÚAN EN EL INTERIOR DE UN FLUÍDO. Presión hidrostática. Un fluído pesa y ejerce presión sobre las paredes y el fondo del recipiente que lo contiene y sobre la superficie de cualquier objeto sumergido en él. Un líquido en equilibrio ejerce fuerzas perpendiculares sobre cualquier superficie sumergida en su interior, es la Presión atmosférica (en pascales)

5 3. DENSIDAD Y PESO ESPECÍFICO, MAGNITUDES UNIDADES. La densidad de una sustancia se define como la masa de esa sustancia por unidad de volumen, esto es el resultado de dividir la masa conocida (Kg) entre un volumen conocido (cm^3 ). ρ = / = /m^3. Aunque Kg/m^3 es la unidad de densidad del Sistema Internacional, también es muy común el uso de gr/cm^3.

6 El peso específico de una sustancia se define como el peso de esa sustancia por unidad de volumen, esto es el resultado de dividir un peso conocido (N) entre un volumen conocido (cm^3 ). δ = P/V = N/m^3. La unidad de peso específico del Sistema Internacional, es el N/m^3 y en el Sistema Técnico es Kgf/m^3 3. DENSIDAD Y PESO ESPECÍFICO, MAGNITUDES UNIDADES.

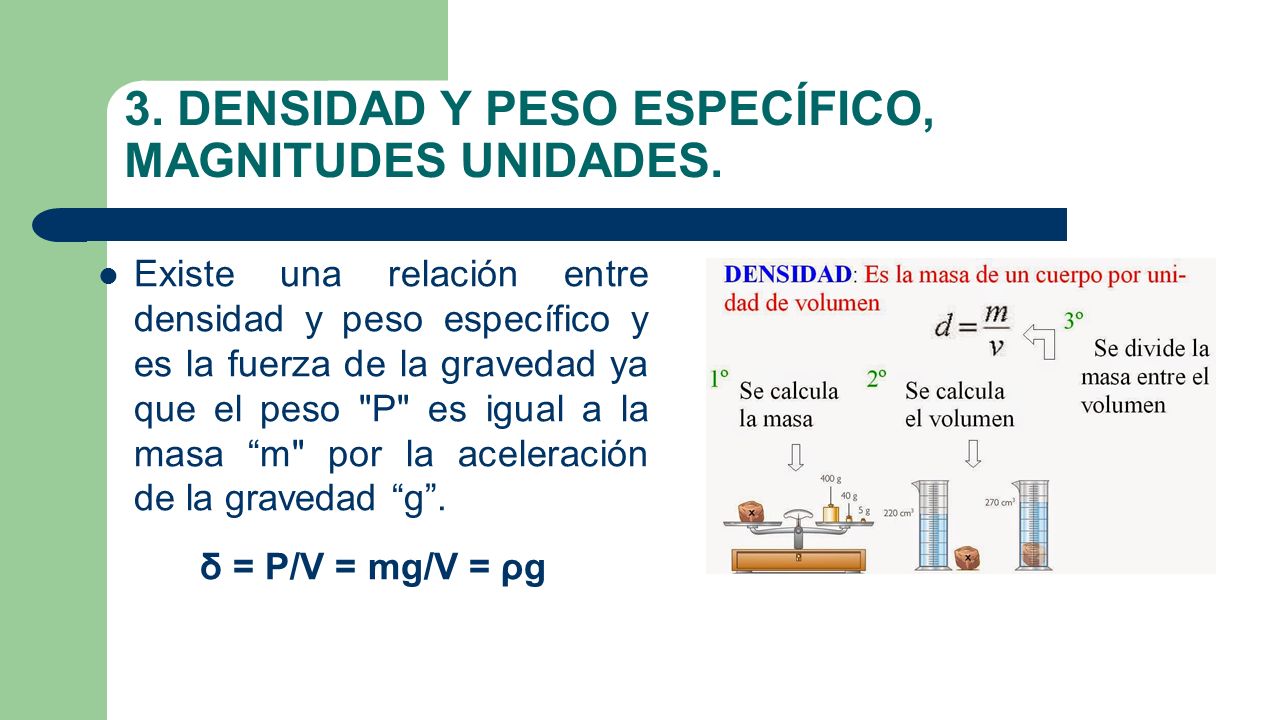

7 Existe una relación entre densidad y peso específico y es la fuerza de la gravedad ya que el peso "P" es igual a la masa “m" por la aceleración de la gravedad “g”. δ = P/V = mg/V = ρg 3. DENSIDAD Y PESO ESPECÍFICO, MAGNITUDES UNIDADES.

8

9

10 MAGNITUDES UNIDADES En hidráulica son necesarias cuatro magnitudes y sus correspondientes unidades: - Longitud en metros (m) - Masa en kilogramos (Kg) - Tiempo en segundos (s) - Temperatura en grados kelvin (ºK) o Celsius (°C)

11 Analicemos las unidades: Fuerza = kg x m/S^2. Como unidad de fuerza, tenemos a la unidad derivada, kg x m/S^2, llamada Newton (N). 1 N = 1 kg x 1 m/S^2. El Newton es la fuerza que hay que aplicar a un cuerpo de masa un Kg, para que se acelere a razón de 1 m/seg^2; 1 N = 1 kg x 1 m/S^2. La Presión es la Fuerza dividida por la Superficie. La fuerza se expresa en N y la superficie en m^2. La unidad del Sistema Internacional (SI) para la presión es llamada pascal (Pa). Un Pascal (Pa) es la presión que ejerce una fuerza de un Newton sobre una superficie de un metro cuadrado. Es una unidad muy chica, la presión atmosférica por ejemplo se mide en HECTOPASCALES (que representan cien Pascales cada uno) La presión atmosférica normal vale aproximadamente 1013 Hecto-pascales. 1 bar (presión cercana a la Atmosférica) equivale a 105 Pascales; Presión relativa, Presión que toma como referencia la atmosférica. Hidrostática (líquidos en estado de reposo)

12 TEMPERATURAS. Dentro de la hidráulica la temperatura juega un papel muy importante tanto para las propiedades del aceite, como para los distintos componentes que forman un circuito hidráulico. Por lo cual una correcta temperatura en un espacio confinado, permitirá un buen funcionamiento del equipo, máquina o cual sea donde se encuentre un sistema o circuito hidráulico. Temperatura del fluido hidráulico – qué tan caliente es 'muy caliente‘, Las temperaturas de los fluidos hidráulicos por encima de los 180 [°F], es decir 82 [°C], aceleran la degradación del aceite y dañan la mayoría de los compuestos con los que se fabrican los sellos.

13 COMPRESIBILIDAD. Propiedad por la cual los líquidos disminuyen su volumen al estar sometidos a incrementos de presión... En los líquidos existe, en la realidad, una atracción molecular, especie de cohesión, que es la viscosidad, y que expresa la resistencia del líquido a dejarse cortar o separar.

14 COEFICIENTE DE DILATACIÓN. El coeficiente de dilatación (o más específicamente, el coeficiente de dilatación térmica) es el cociente que mide el cambio relativo de longitud o volumen que se produce cuando un cuerpo sólido o un fluido dentro de un recipiente cambia de temperatura provocando una dilatación térmica

15 COEFICIENTES DE DILATACIÓN.

16 TENSIÓN SUPERFICIAL Y CAPILARIDAD. La tensión superficial es la propiedad que poseen las superficies de los líquidos, por la cual parecen estar cubiertos por una delgada membrana elástica en estado de tensión. Concepto: Tensión superficial es una propiedad de las superficies de los líquidos. Capilaridad es un fenómeno de ascensión del agua.

17 La capilaridad es el fenómeno de ascensión del agua por capilares o poros del suelo. Gran parte del agua retenida lo es por tensión superficial, que se presenta alrededor de los puntos de contacto entre las partículas sólidas o en los poros y conductos capilares del suelo, y que desempeña un papel muy importante en las formas de agua llamadas humedad de contacto y agua capilar.aguasueloagua capilar TENSIÓN SUPERFICIAL Y CAPILARIDAD.

18 LÍQUIDOS HIDRÁULICOS. Fluidos hidráulicos son un grupo grande de líquidos compuestos de muchos tipos de sustancias químicas. Son usados en transmisiones automáticas de automóviles, frenos y servodirección; vehículos para levantar cargas; tractores; niveladoras; maquinaria industrial; y aviones.

19 GRACIAS

20 RESUMEN HIDRÁULICA La hidráulica es la rama de la física que estudia el comportamiento de los líquidos en función de sus propiedades específicas. Es decir, estudia las propiedades mecánicas de los líquidos dependiendo de las fuerzas a las que son sometidos. Todo esto depende de las fuerzas que se interponen con la masa y a las condiciones a las que esté sometido el fluido, relacionadas con la viscosidad de este.
