1 Magnetismo Cuarta Unidad Parte A
Física General II Magnetismo Cuarta Unidad Parte A

2 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

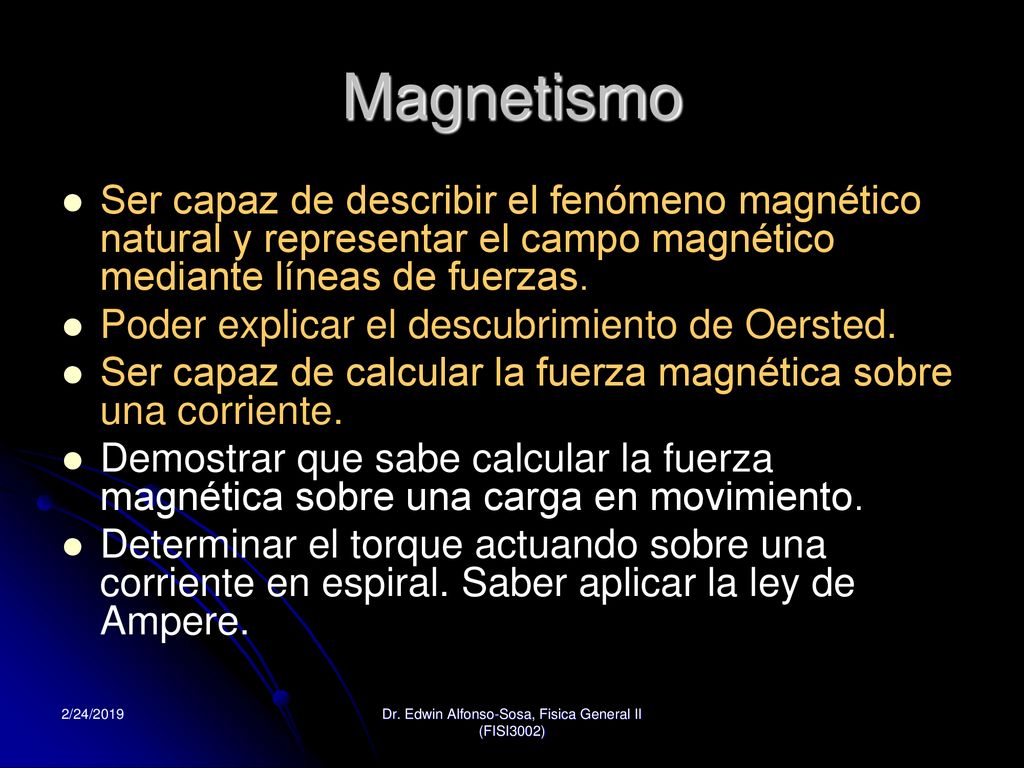

Magnetismo Ser capaz de describir el fenómeno magnético natural y representar el campo magnético mediante líneas de fuerzas. Poder explicar el descubrimiento de Oersted. Ser capaz de calcular la fuerza magnética sobre una corriente. Demostrar que sabe calcular la fuerza magnética sobre una carga en movimiento. Determinar el torque actuando sobre una corriente en espiral. Saber aplicar la ley de Ampere. 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

3 Observaciones en el laboratorio
Imanes: Los polos iguales se repelen y polos diferentes se atraen. Cuando un imán se parte en dos, cada pedazo contiene un polo norte y un polo sur. Cuando un imán se coloca cerca de una brújula, la aguja se desvía. Alrededor del imán existe un campo magnético que ejerce un momento de torsión sobre la aguja de la brújula. 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

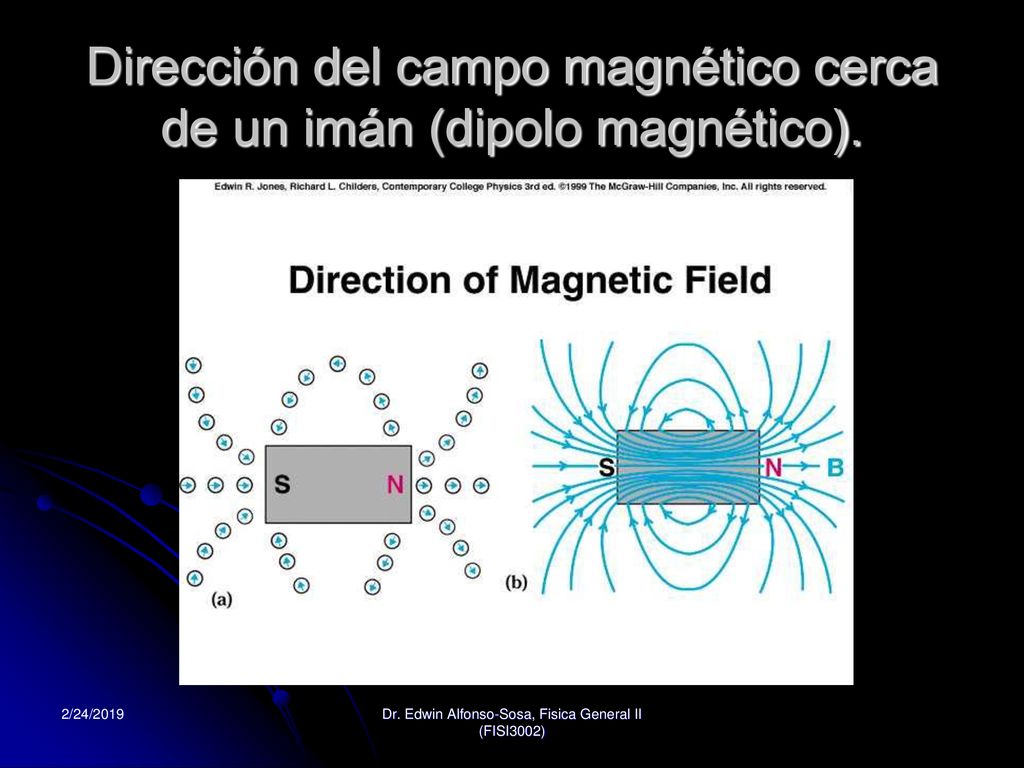

4 Dirección del campo magnético cerca de un imán (dipolo magnético).
2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

5 La Tierra se comporta como un dipolo magnético gigante
Campo magnético de la Tierra 5 x 10-5 T 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

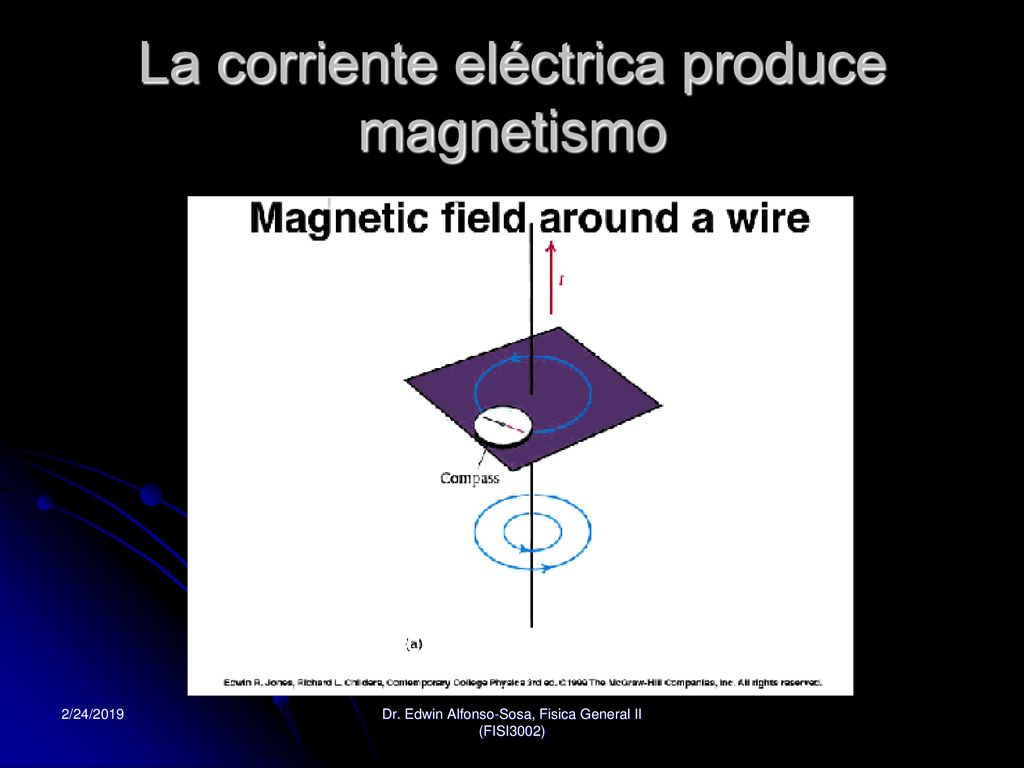

6 La corriente eléctrica produce magnetismo
2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

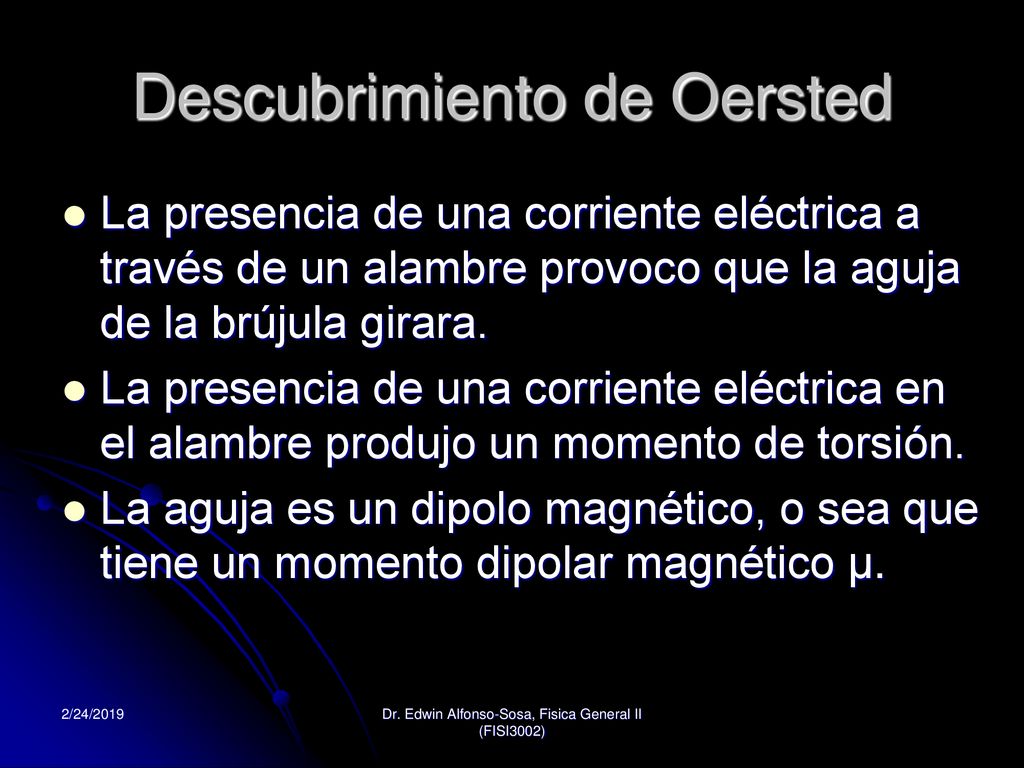

7 Descubrimiento de Oersted
La presencia de una corriente eléctrica a través de un alambre provoco que la aguja de la brújula girara. La presencia de una corriente eléctrica en el alambre produjo un momento de torsión. La aguja es un dipolo magnético, o sea que tiene un momento dipolar magnético μ. 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

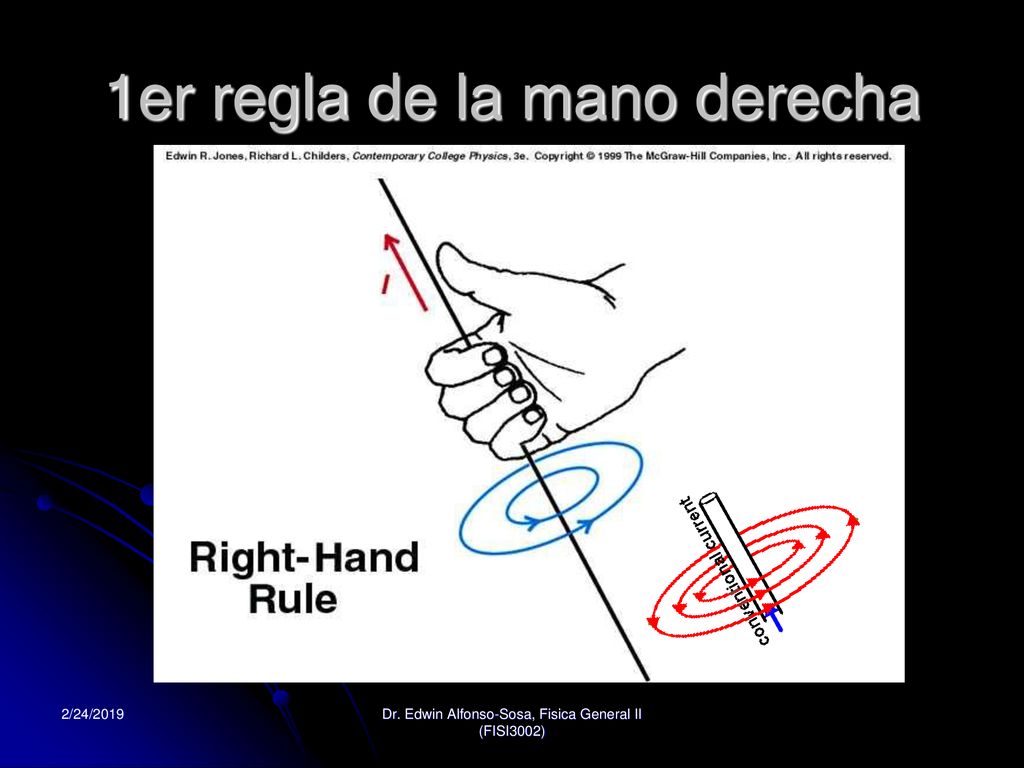

8 1er regla de la mano derecha
2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

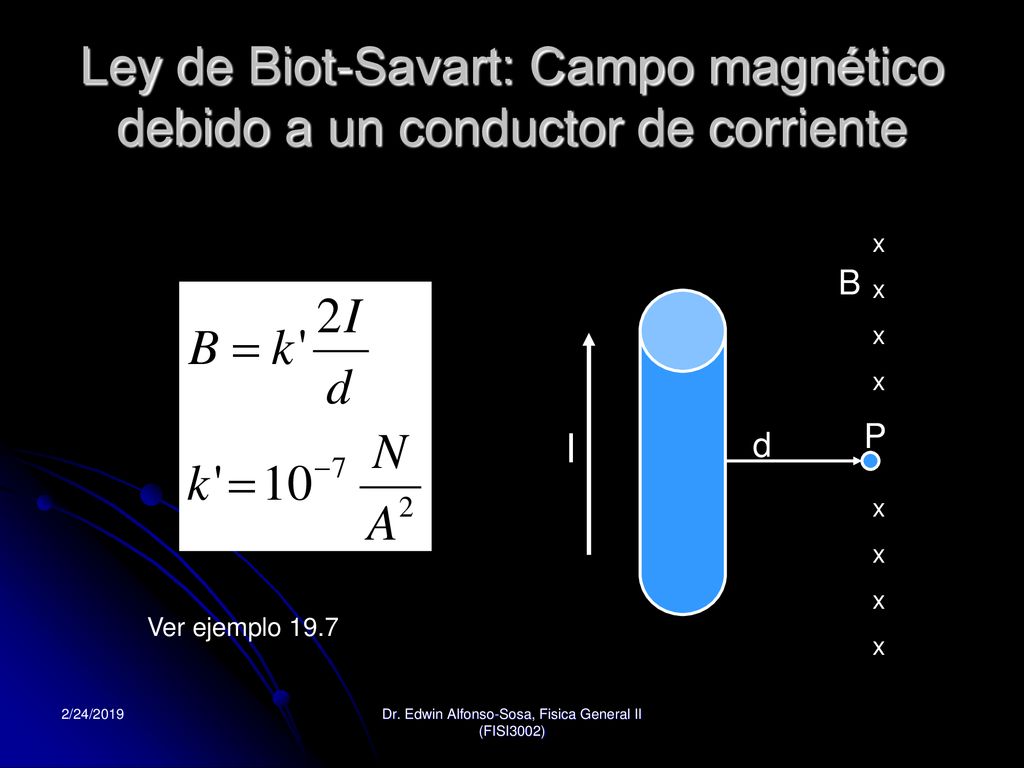

9 Ley de Biot-Savart: Campo magnético debido a un conductor de corriente
x B Ver ejemplo 19.7 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

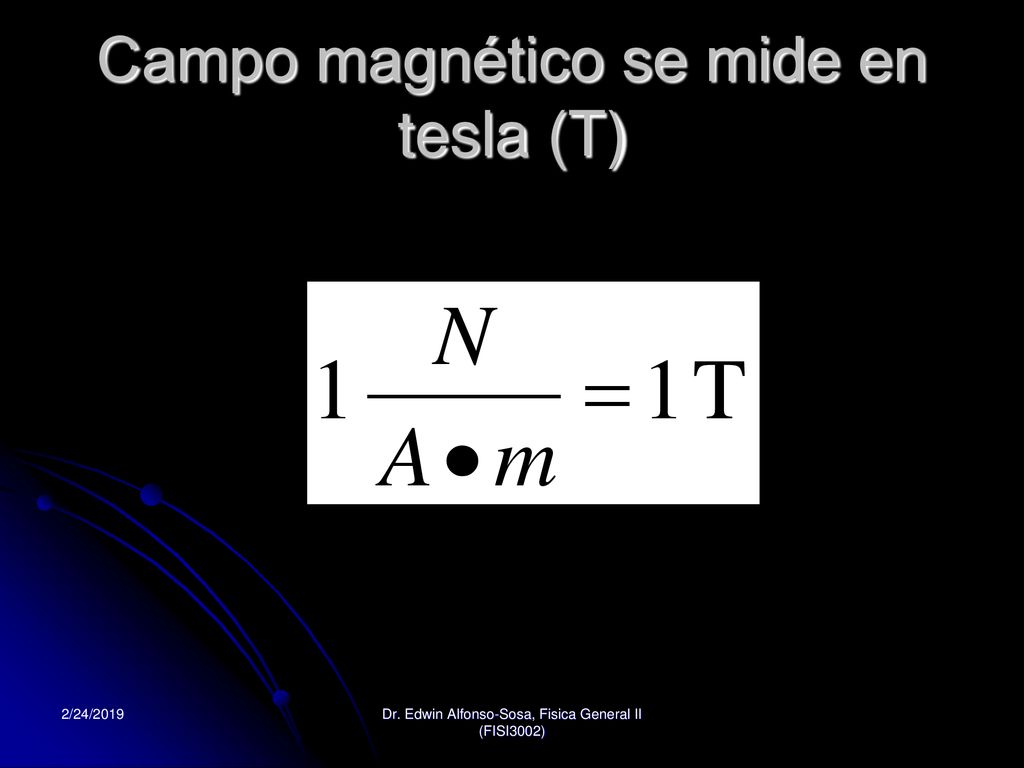

10 Campo magnético se mide en tesla (T)
2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

11 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

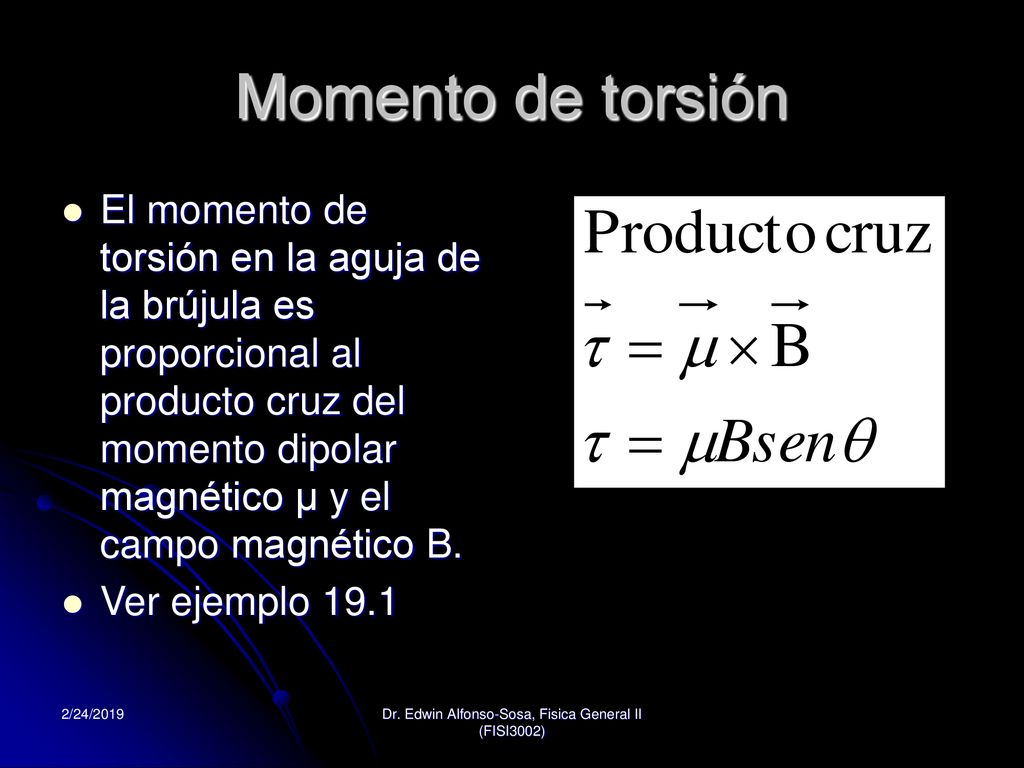

Momento de torsión El momento de torsión en la aguja de la brújula es proporcional al producto cruz del momento dipolar magnético μ y el campo magnético B. Ver ejemplo 19.1 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

12 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

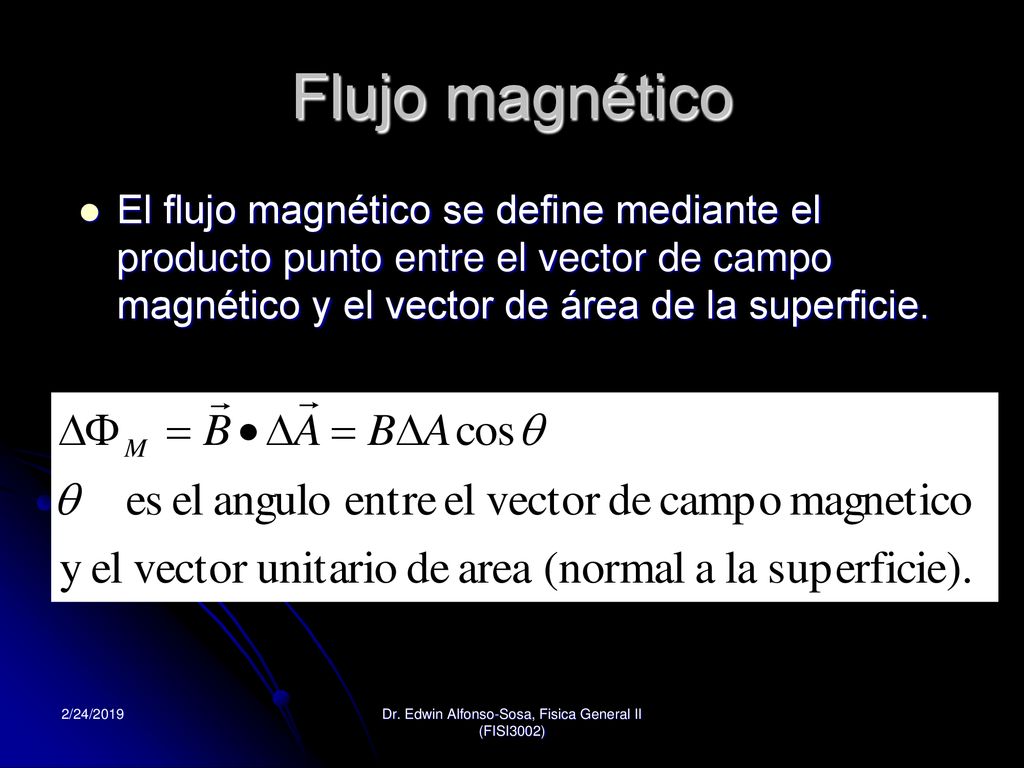

Flujo magnético El flujo magnético se define mediante el producto punto entre el vector de campo magnético y el vector de área de la superficie. 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

13 Ley de Gauss para magnetismo

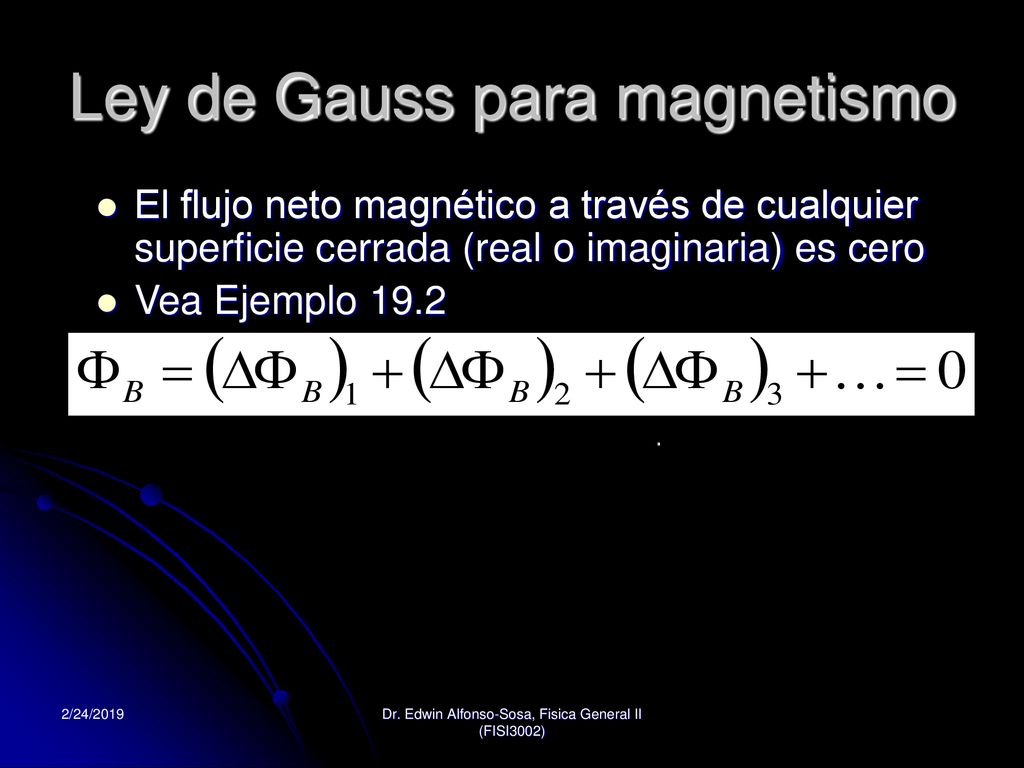

El flujo neto magnético a través de cualquier superficie cerrada (real o imaginaria) es cero Vea Ejemplo 19.2 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

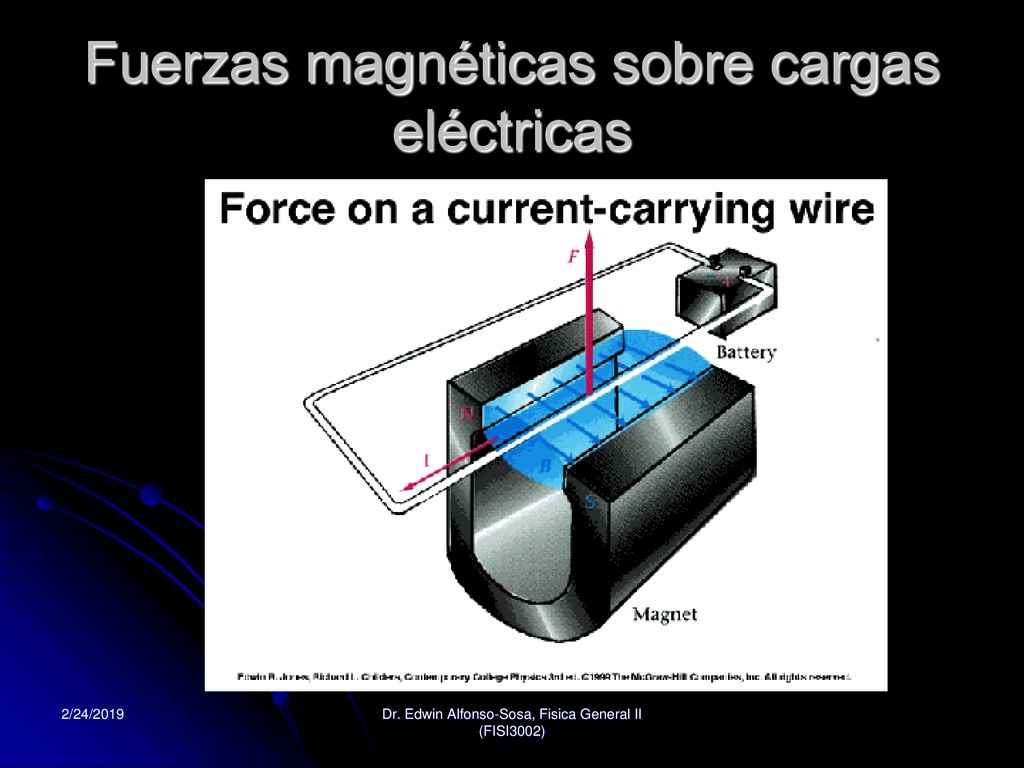

14 Fuerzas magnéticas sobre cargas eléctricas
2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

15 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

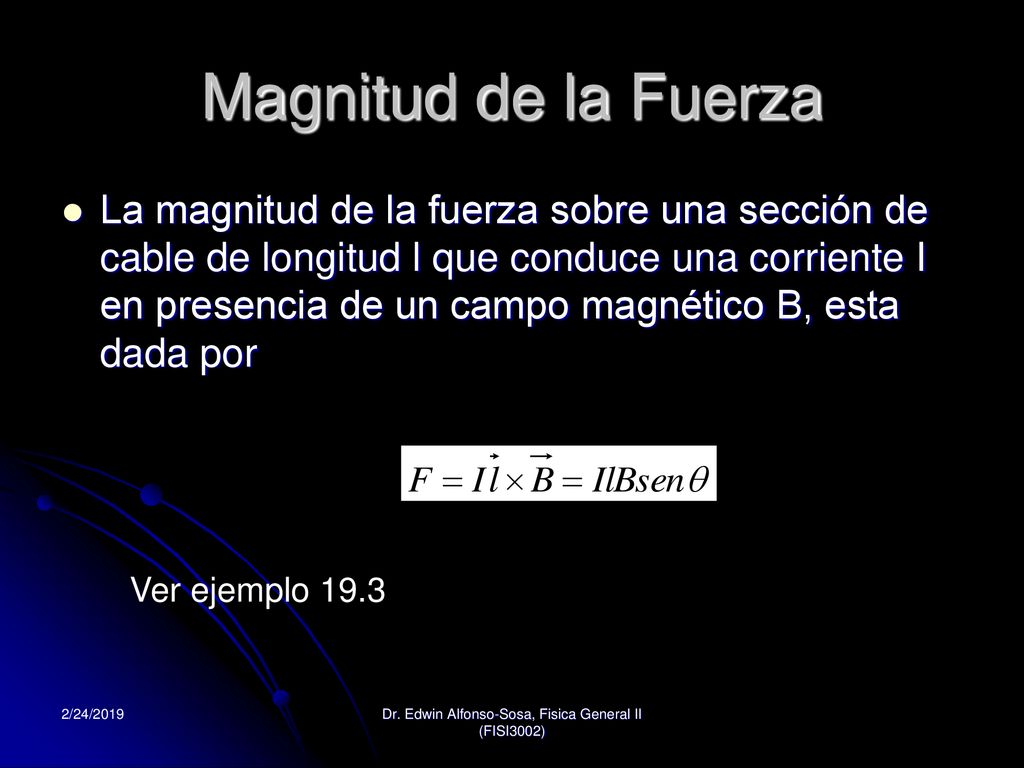

Magnitud de la Fuerza La magnitud de la fuerza sobre una sección de cable de longitud l que conduce una corriente I en presencia de un campo magnético B, esta dada por Ver ejemplo 19.3 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

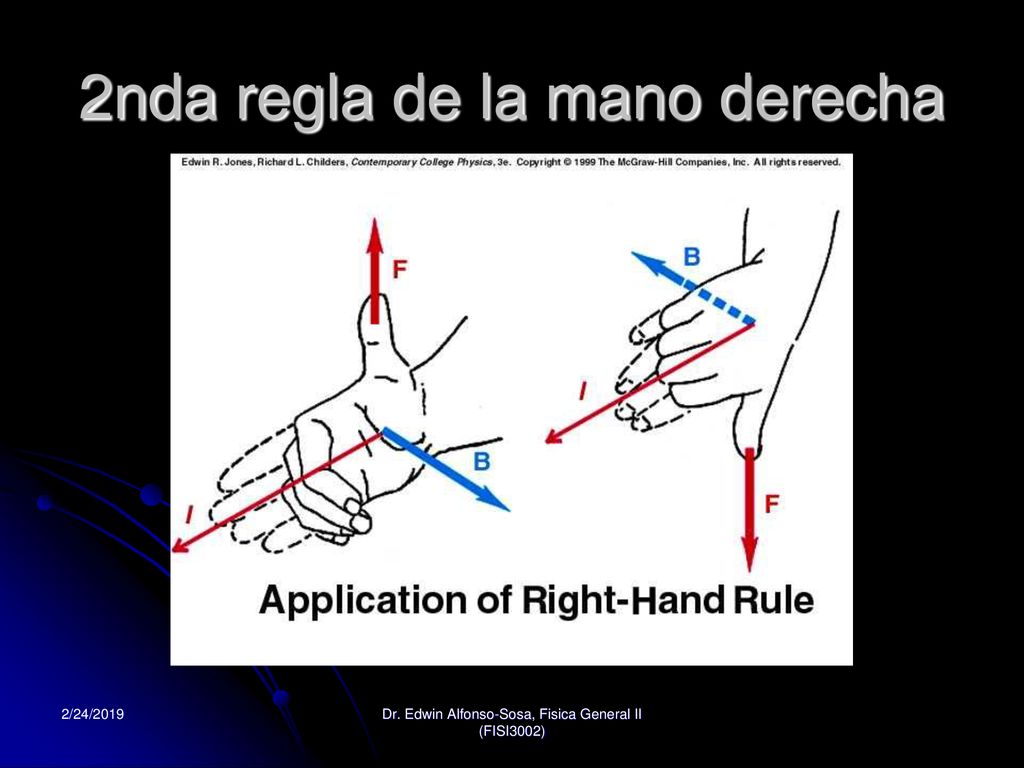

16 2nda regla de la mano derecha
2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

17 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)

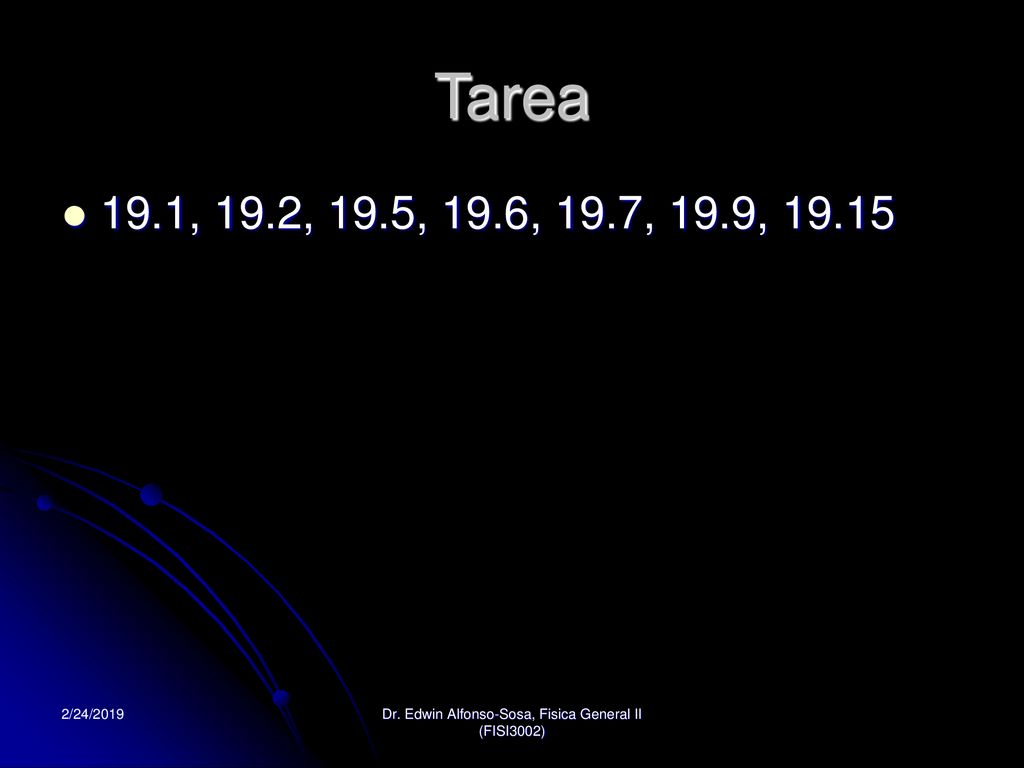

Tarea 19.1, 19.2, 19.5, 19.6, 19.7, 19.9, 19.15 2/24/2019 Dr. Edwin Alfonso-Sosa, Fisica General II (FISI3002)
