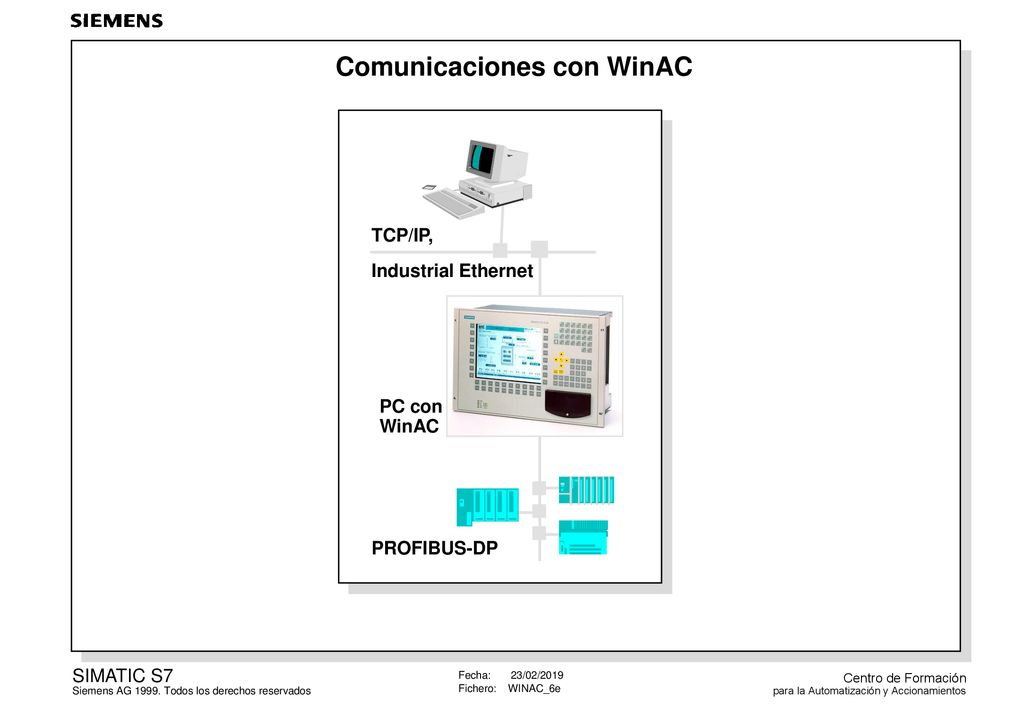

1 Comunicaciones con WinAC
TCP/IP, Industrial Ethernet PC con WinAC Contenidos Página Visión general Industrial Ethernet con SIMATIC…… Comunication con WinAC Pro…… Uso del Router en WinAC Pro…………… Ajustes del Router … Arranque del Router… Programación remota del Slot PLC via TCP/IP……… Definir Conexiones con COML S7…………… Configurar el interface PG/PC del cliente……………… Comunicación con WinAC Basis…… Ejemplo de una comunicación con WinAC Basis……… PROFIBUS-DP

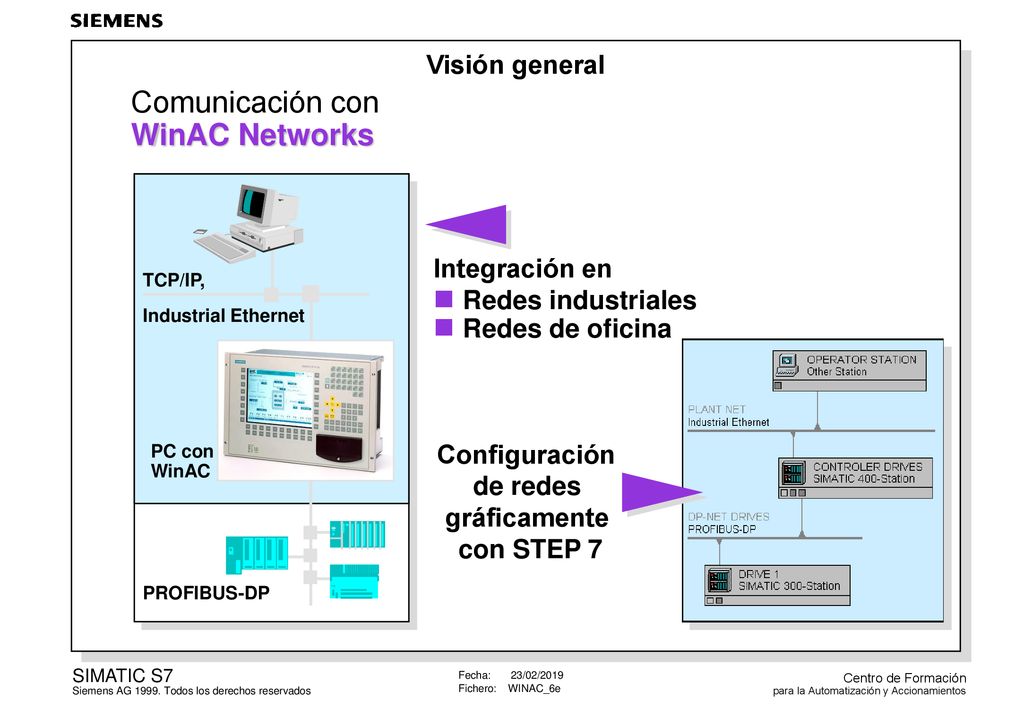

2 Configuración de redes gráficamente con STEP 7
Visión general Comunicación con WinAC Networks TCP/IP, Industrial Ethernet PROFIBUS-DP PC con WinAC Integración en Redes industriales Redes de oficina Configuración de redes gráficamente con STEP 7 Visión general WinAC Networks hace posible la comunicación del PC tanto a redes de oficina como a redes industriales. WinAC Networks hace posible el acceso a los datos de proceso de WinAC Controlling desde otra estación (Cliente remoto) a través de los protocolos de comunicaciones de Windows NT (p.ej. computador host vía TCP/IP). Con WinAC Pro incluso es posible el intercambio de datos entre varios PLCs. El acceso remoto a los datos o el intercambio de datos se lleva a cabo a través de servicios de comunicación S7. Todas las conexiones de red estándar entre aplicaciones estándar NT funcionan por supuesto de forma independiente de WinAC Networks. Estas conexiones son tratadas a través de servicios Windows NT estándar.

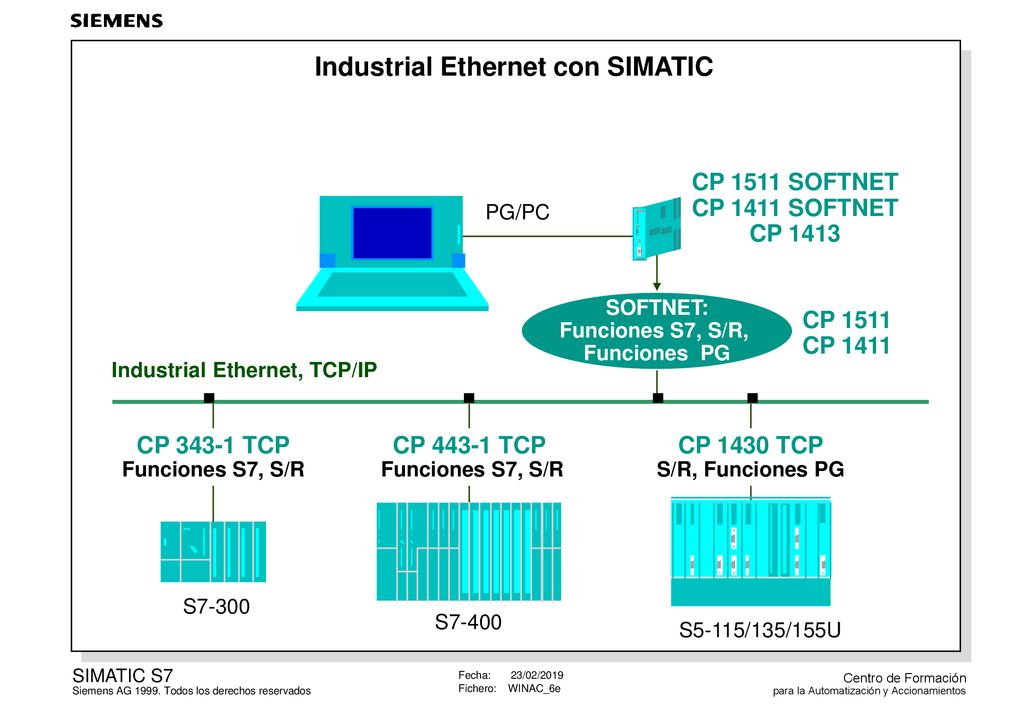

3 Industrial Ethernet con SIMATIC
CP 1511 SOFTNET CP 1411 SOFTNET CP 1413 PG/PC SOFTNET: Funciones S7, S/R, Funciones PG CP 1511 CP 1411 Industrial Ethernet, TCP/IP CP TCP Funciones S7, S/R CP TCP Funciones S7, S/R CP 1430 TCP S/R, Funciones PG Area de Aplicación Industrial Ethernet es una subred para los niveles de control y de célula para la comunicación entre computadores y PLCs. Se usa para el intercambio de grandes cantidades de datos y puede usarse para la transmisión por grandes distancias. Físicamente, Ethernet es una red eléctrica basada en un cable coaxial apantallado, un cable bifilar trenzado, o una red óptica basada en un conductor de señales ópticas (fibra óptica). El método de acceso es CSMA/CD. Propiedades • Con Industrial Ethernet se usan los protocolos ISO y TCP/IP. • Dado el método de acceso utilizado, todas las estaciones en Industrial Ethernet poseen los mismos derechos de acceso al bus. • Se pueden incorporar gran número de aparatos de terceros vía ISO- Transport o ISO -en-TCP. Productos SIMATIC En la tabla figuran los procesadores de comunicaciones disponibles. Para más información acudir al catálogo ST70 o IK 10. S7-300 S7-400 S5-115/135/155U

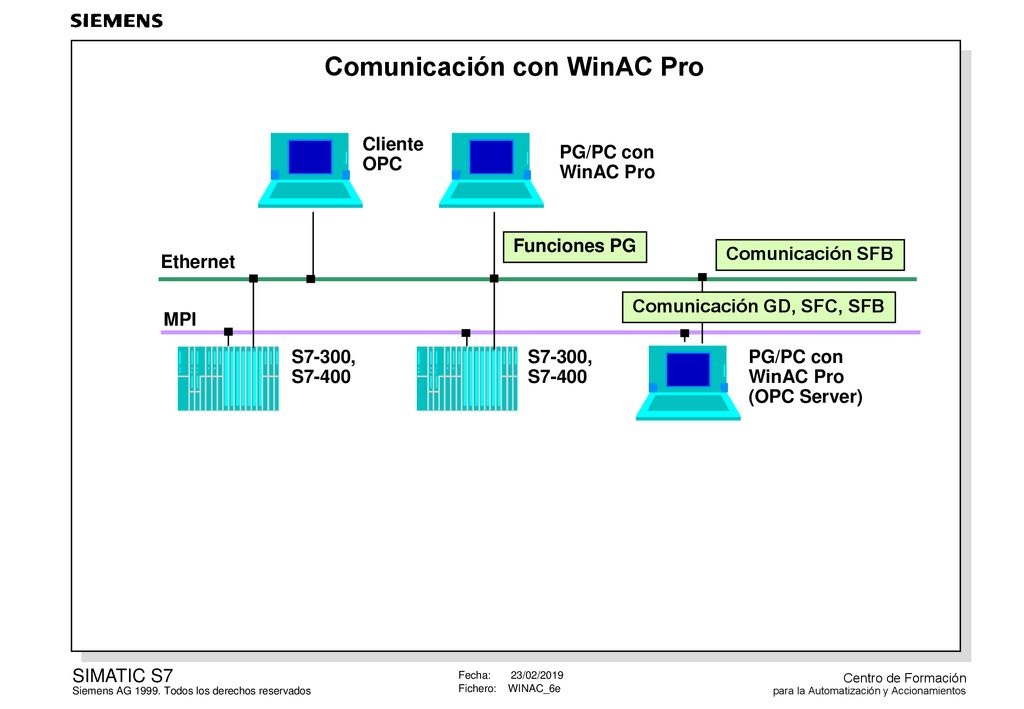

4 Comunicación con WinAC Pro
Cliente OPC PG/PC con WinAC Pro Funciones PG Comunicación SFB Ethernet Comunicación GD, SFC, SFB MPI S7-300, S7-400 S7-300, S7-400 PG/PC con WinAC Pro (OPC Server) Introducción Con WinAC Pro, es posible la comunicación con otros PLCs S7 vía MPI e Industrial Ethernet. MPI La comunicación con otros PLCs se lleva a cabo vía el interface MPI externo del Slot CPU. Los datos globales, comunicación básica con SFC o comunicación extendida con SFB son instalados como servicios de comunicaciones. Ethernet Con WinAC Pro, es necesario además una tarjeta de comunicación, por ejemplo, la CP 1413 y el Router. La comunicación con otros PLC se lleva a cabo a través de SFB, por ejemplo, BSEND y BRECEIVE. OPC Dado que WinAC Pro a partir de la versión 2.0 también contiene un servidor OPC, se pueden solicitar los datos desde un cliente OPC. Nota El servicio de comunicaciones AG-SEND y AG-RECEIVE no son soportados por el Router. Ésto significa que no es posible la comunicación desde el lado del Slot CPU con ningún equipo SIMATIC S5.

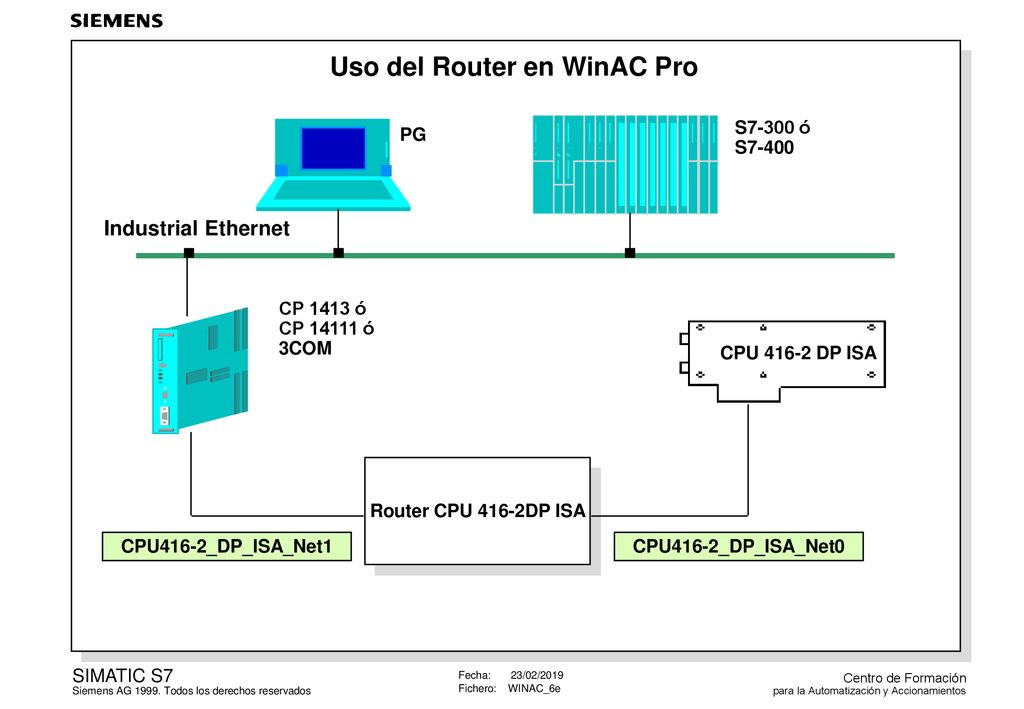

5 Uso del Router en WinAC Pro
PG Industrial Ethernet CP 1413 ó CP ó 3COM CPU DP ISA Router CPU 416-2DP ISA Introducción El Router CPU416-2 DP-ISA retoma las tareas de comunicaciones de la CPU416-2 DP-ISA en su PC. Ello posibilita el acceso LAN (p.ej. a través de la CP1413) a la CPU416-2 DP-ISA. Con ello se puede, por ejemplo, acceder a los datos de la CPU desde un equipo central de programación. Diálogo Para conseguir el cuadro de diálogo CPU416-2 DP-ISA-Router Dialog vaya al menú: Configuracion->Panel de control (entonces hager click sobre el botón "CPU416-2 DP-ISA-Router Dialog"). Servicio El servicio "CPU416-2 DP-ISA Router" se arranca en el funcionamiento normal durante la función boot del sistema operativo y es entonces cerrado con "shutdown" (vea también en: Panel de control  Servicios). Nombre lógico En el dibujo se pueden ver los nombres lógicos de conexiones desde el Router a la CPU o a la CP. CPU416-2_DP_ISA_Net1 CPU416-2_DP_ISA_Net0

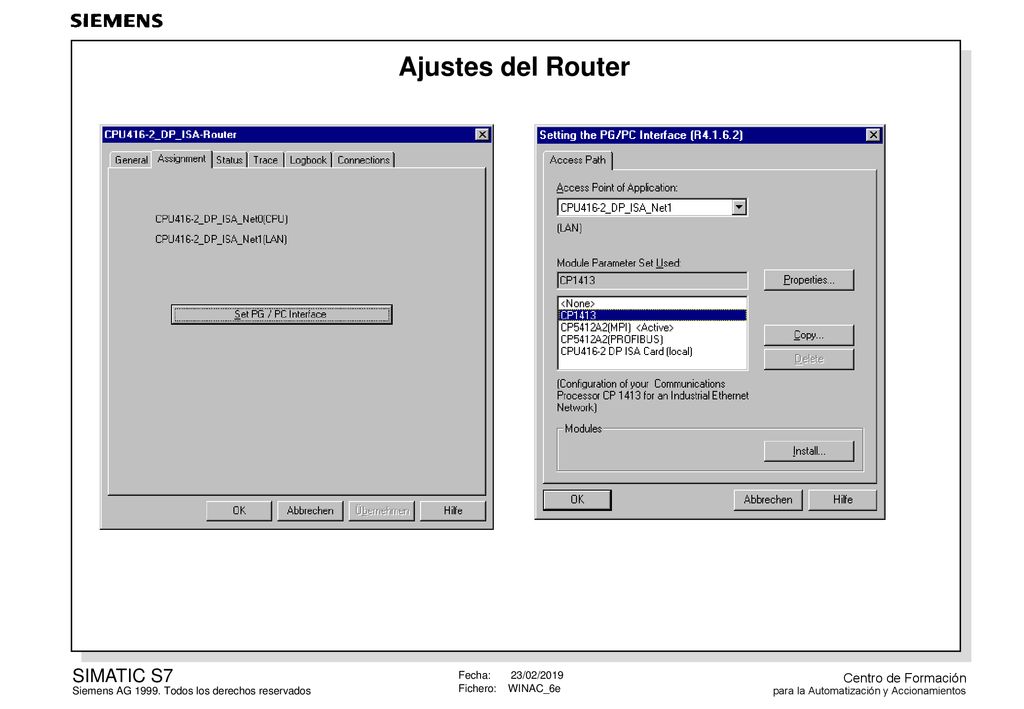

6 Ajustes del Router General Antes de poder instalar el Router, se debe instalar una tarjeta de comunicaciones bajo Windows NT con el protocolo asociado. La instalación se realiza vía Panel de control  Red. Ajustar Interface Tras llamar al diálogo para el Router se deben ajustar dos puntos de acceso PG-PC para la aplicación: • CPU416-2_DP_ISA_net0 con el módulo de parametrización CPU416-2 DP ISA • CPU416-2_DP_ISA_net1 con el módulo de parametrización CP1413 o TCP/IP Registros adicionales En los siguientes registros se dispone de información adicional, por ejemplo, display de conexiones y trazado de funciones. SEND/RECEIVE Para la comunicación con otros equipos SIMATIC S7 use los bloques de función SEND/BSEND o RECEIVE/BRECEIVE.

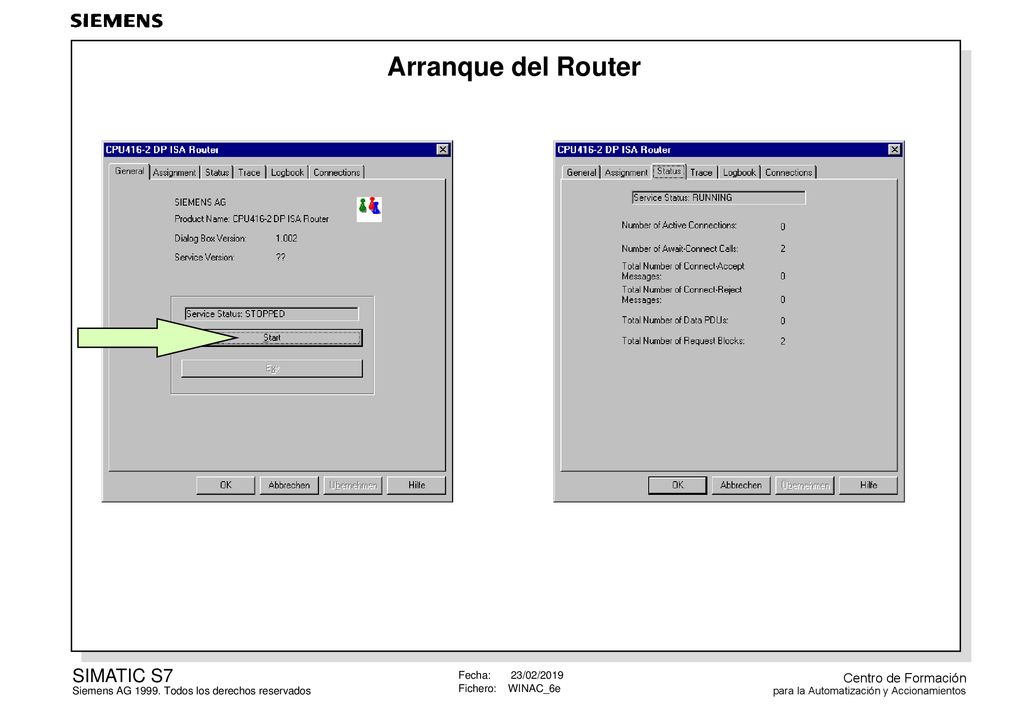

7 Arranque del Router Procedimiento Tras haber ajustado los dos puntos de acceso de la aplicación, el Router podrá ser rearrancado (vea la figura de la izquierda). Testear Cambiar al registro Status y observar si fue realizada alguna conexión. En las conexiones del registro se puede ver qué estación remota ha establecido la conexión. El registro Logbook contiene información sobre cuándo fue arrancado o parado el Router y eventualmente errores que ocurrieron. El trafico de mensajes sobre un periodo de tiempo específico se puede grabar y guardar como fichero en el disco duro por medio del Registro Trace.

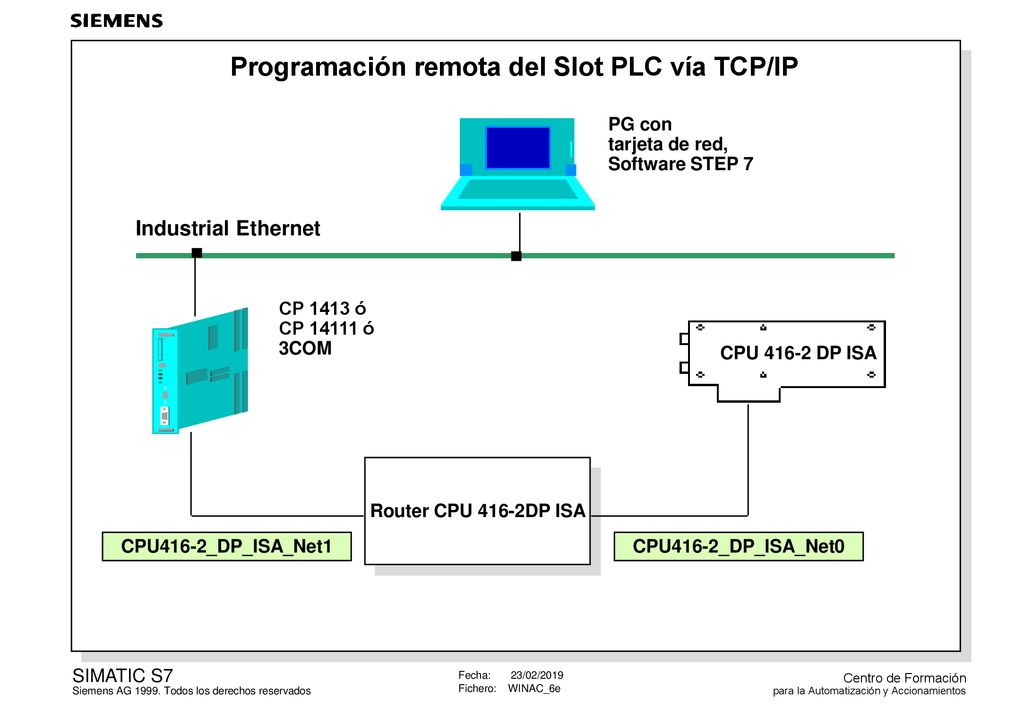

8 Programación remota del Slot PLC vía TCP/IP
PG con tarjeta de red, Software STEP 7 Industrial Ethernet CP 1413 ó CP ó 3COM CPU DP ISA Router CPU 416-2DP ISA General Desde un control centralizado debe hacerse posible el acceso vía TCP/IP a todos los PLCs (también al Slot CPU). Procedimiento Tras la instalación de la tarjeta de comunicación, se deben seguir los pasos siguientes: • Instalar el software SOFTNET • Agregar como protocolo de transporte "Siemens Industrial Ethernet ISO" • Desde el cliente llamar al programa COML S7 y definir la conexión al Slot CPU • Con COML S7 crear un fichero binario (base de datos binaria) • Llamar a la herramienta Ajustar Interface PG/PC y ajustar CP_H1_1 como el Punto de acceso de la aplicación y la CP instalada o TCP/IP como Parametrización utilizada. • Establecer la conexión a la base de datos previamente creada • Entrar en on-line con el software STEP 7 Nota Con TCP/IP, la función Estaciones accesibles no está habilitada en el Administrador SIMATIC. CPU416-2_DP_ISA_Net1 CPU416-2_DP_ISA_Net0

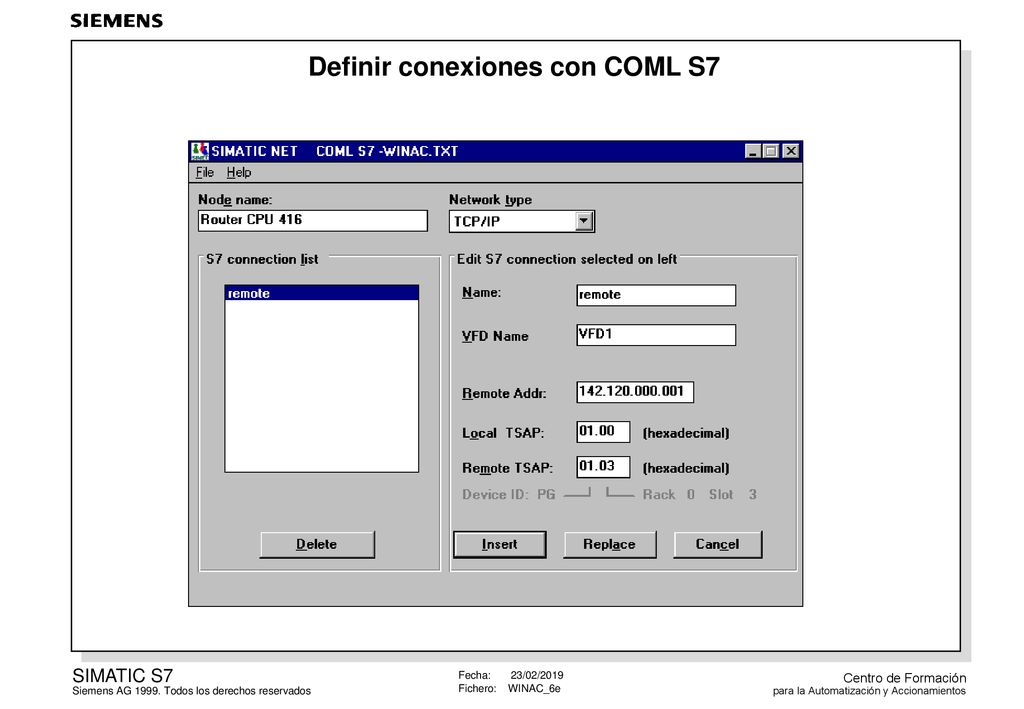

9 Definir conexiones con COML S7
COML S7 Esta herramienta se usa para la comunicación en Industrial Ethernet vía funciones S7. Este programa se presenta con la instalación de SOFTNET. Se usa para definir conexiones de comunicación y para generar bases de datos para el interface de programación SAPI-S7. Procedimiento Efectuar los siguientes pasos: • Llamar al COML S7 con Inicio -> SIMATIC -> SIMATIC NET -> COML S7 • Introducir un nombre de estación (máx. 40 caracteres) • Para Network type elegir TCP/IP • Definir los parámetros para la conexión • Aceptar los ajustes con el botón Insert • Guardar las conexiones como bases de datos de texto • Generar una base de datos binaria vía File -> Generate Binary DB As ..."

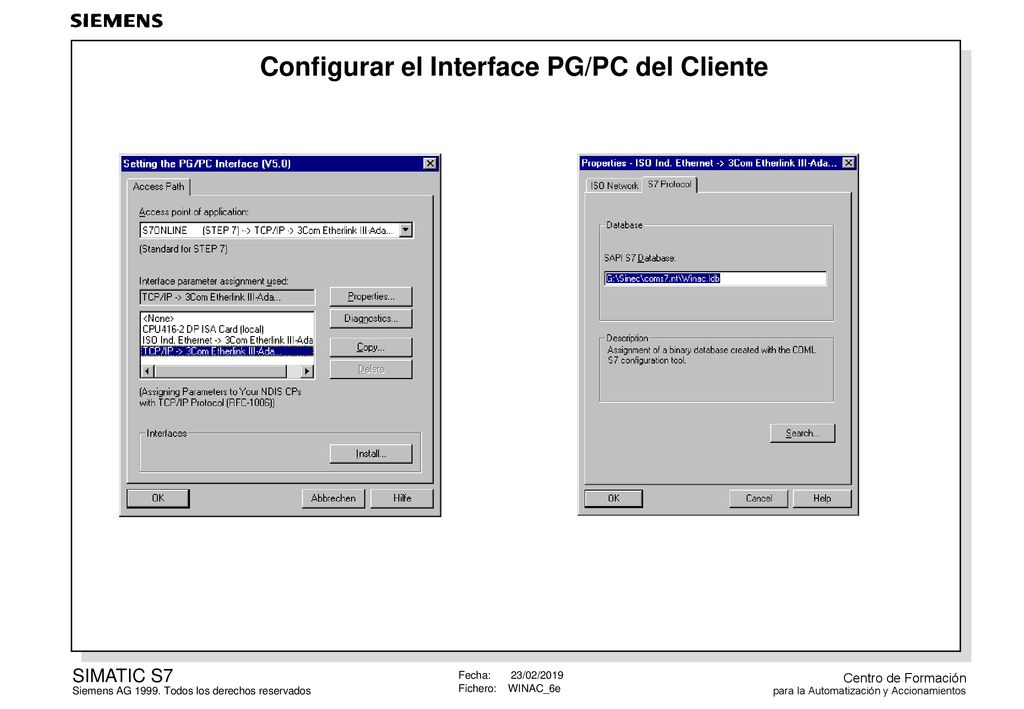

10 Configurar el Interface PG/PC del Cliente
Configuración En el dibujo se pueden ver los ajustes necesarios del interface PG/PC. Prestar atención a la conexión a la base de datos que fue previamente generada con la herramienta COML S7.

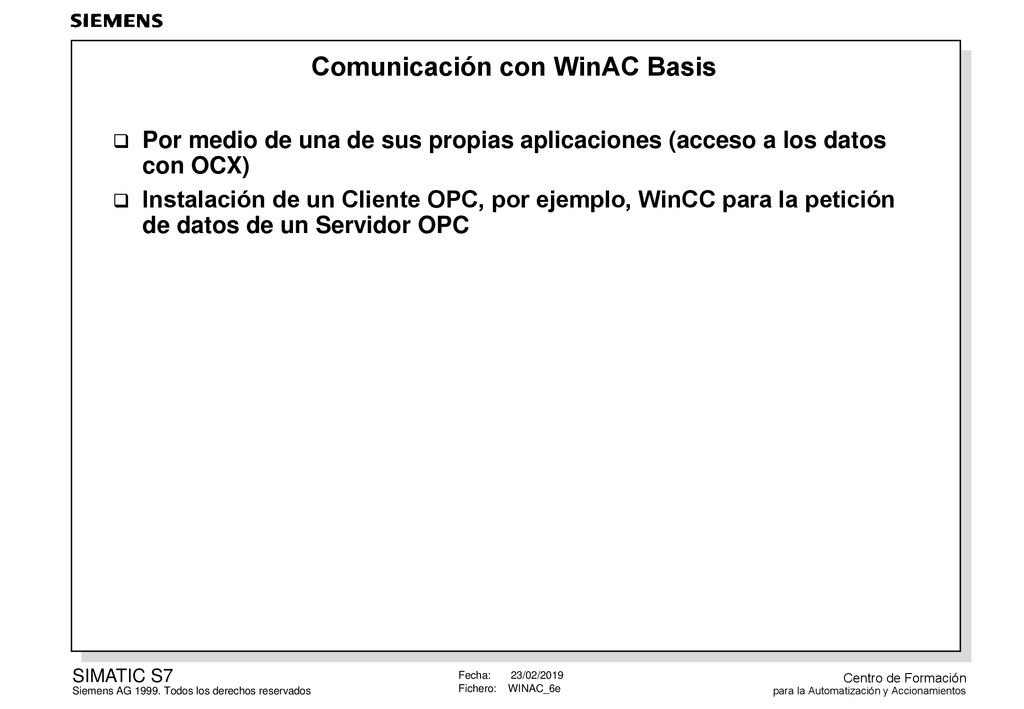

11 Comunicación con WinAC Basis
Por medio de una de sus propias aplicaciones (acceso a los datos con OCX) Instalación de un Cliente OPC, por ejemplo, WinCC para la petición de datos de un Servidor OPC General Por ahora no hay disponibles funciones S7 para WinAC. Por ello, las posibilidades de comunicación son las dos alternativas mostradas en la figura.

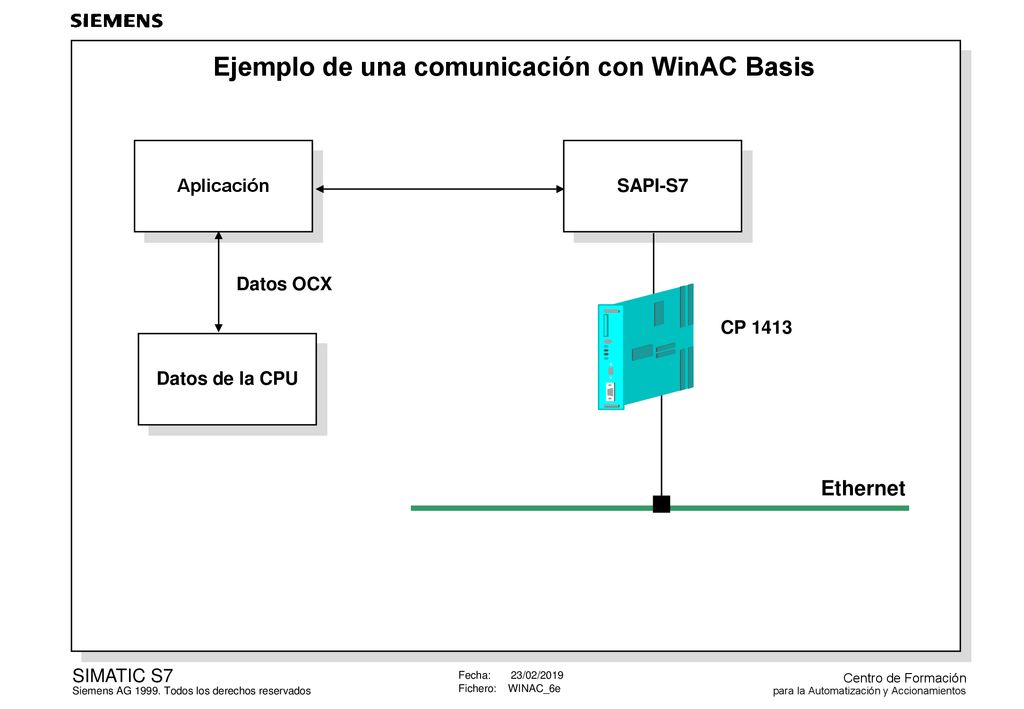

12 Ejemplo de una comunicación con WinAC Basis
Aplicación SAPI-S7 Datos OCX CP 1413 Datos de la CPU Ethernet General La comunicación con WinAC Basis se lleva a cabo con los medios estándar de SIMATIC NET y Windows NT. La figura muestra un posible ejemplo. Ejemplo En una aplicación autogenerada se accede a los datos de la CPU por medio de los Datos OCX y el acceso a SIMATIC S7 vía Industrial Ethernet se establece a través del interface SAPI (Simple Application Programmers Interface).
