1 FACULTAD DE CIENCIAS DEL AMBIENTE ESCUELA ACADEMICO PROFESIONAL DE INGENIERIA SANITARIA CURSO: INSTALACIONES SANITARIAS I TEMA : “INSTALACION DE AGUA FRIA” DOCENTE: ING. ITA CERNA, HECTOR GIANCARLO. ALUMNOS:  AMEZ VERGARAY, JAZMIN.  CRUZATE DOMINGUEZ, MACIEL.  PALACIOS GUTIERREZ, MILAGROS  PECHE VILLAFANE, GUADALUPE  RAMIREZ VARGAS, MERY.

2 1.1.ASPECTOS GENERALES 1.1.1.UBICACIÓN DEL PROYECTO Ubicación Política Departamento : Ancash Provincia : Huaraz Distrito : Independencia Localidad : Centenario Zona : Urbana Ubicación Geográfica Región Geográfica : Sierra Coordenada UTM : -Este: 233421.56E-m -Norte: 8916272.02N-m Altitud : 3097 m.s.n.m. Cuenca : Rio Santa

3 LIMITES Los límites del distrito son: -Por el Norte : Distrito de Tarica- Jangas. -Por el Sur : Distrito de Huaraz. -Por el Este : Provincia de Huari -Por el Oeste : Distrito de Pira.

4

5

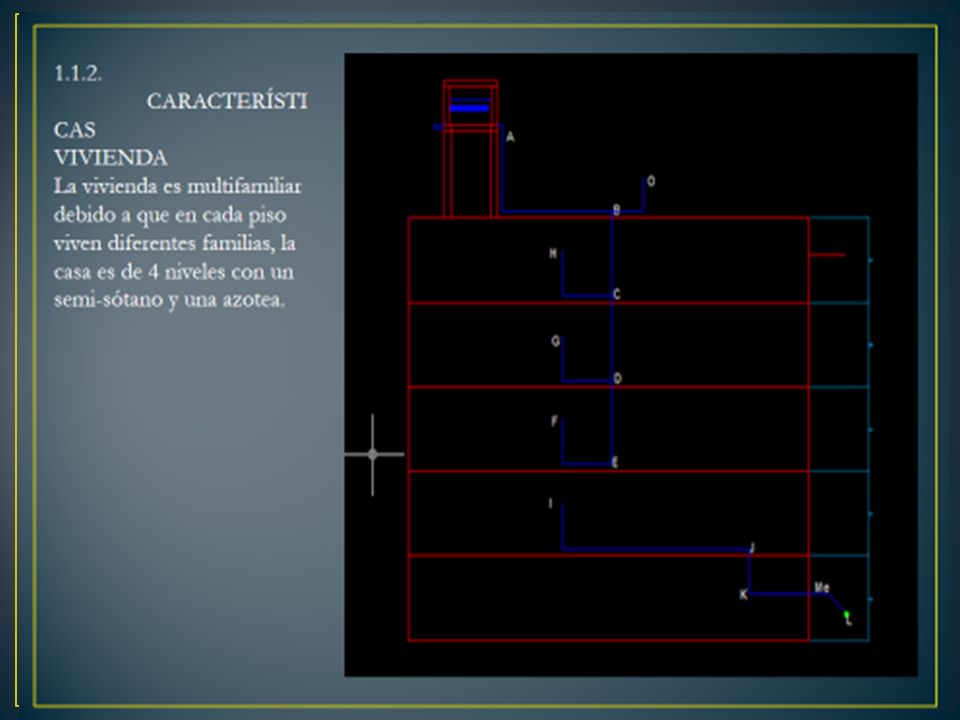

6 OBJETIVO GENERAL.-Diseñar la instalación de agua fría y dotar agua adecuadamente a las 24 horas a la vivienda familiar. ESPECIFICOS.  Conocer los procesos del tratamiento de desechos solidos por el tratamiento semi-aerobio.  Conocer los efectos que puedan producir los lixiviados de un relleno sanitario. ESPECIFICOS.  Conocer los procesos del tratamiento de desechos solidos por el tratamiento semi-aerobio.  Conocer los efectos que puedan producir los lixiviados de un relleno sanitario.

7  Diseño de medidor  Diseño de tubería de alimentación.  Diseño de la cisterna.  Diseño de la tubería de succión e impulsión.  Diseño del equipo de bombeo.  Diseño del tanque elevado.  Diseño de instalación de accesorios.  Diseño de medidor  Diseño de tubería de alimentación.  Diseño de la cisterna.  Diseño de la tubería de succión e impulsión.  Diseño del equipo de bombeo.  Diseño del tanque elevado.  Diseño de instalación de accesorios. ESPECIFICOS.

8 1.3.DESCRIPCIÓN DE LA VIVIENDA MULTIFAMILIAR.  Un sótano cuenta con una área útil de 89.51 m2, con una altura de 3.5 metros que servirá para estacionamiento de autos.  Dos jardines con un área total de 10.54m2.  Primer piso que cuenta con cocina. Comedor, sala, 3 dormitorios, un baño para compartido para los 3 baños y un baño en la sala. El área útil del primer piso es de 84.93m2 sin el baño.  Segundo piso que cuenta con cocina. Comedor, sala, 3 dormitorios, un baño para compartido para los 3 baños y un baño en la sala. El área útil del primer piso es de 84.93m2 sin el baño.

9  Tercer piso que cuenta con cocina. Comedor, sala, 3 dormitorios, un baño para compartido para los 3 baños y un baño en la sala. El área útil del primer piso es de 84.93m2 sin el baño.  Cuarto piso que cuenta con cocina. Comedor, sala, 3 dormitorios, un baño para compartido para los 3 baños y un baño en la sala. El área útil del primer piso es de 84.93m2 sin el baño.  La azotea es de 77.29m2, en allí existe un lavadero.

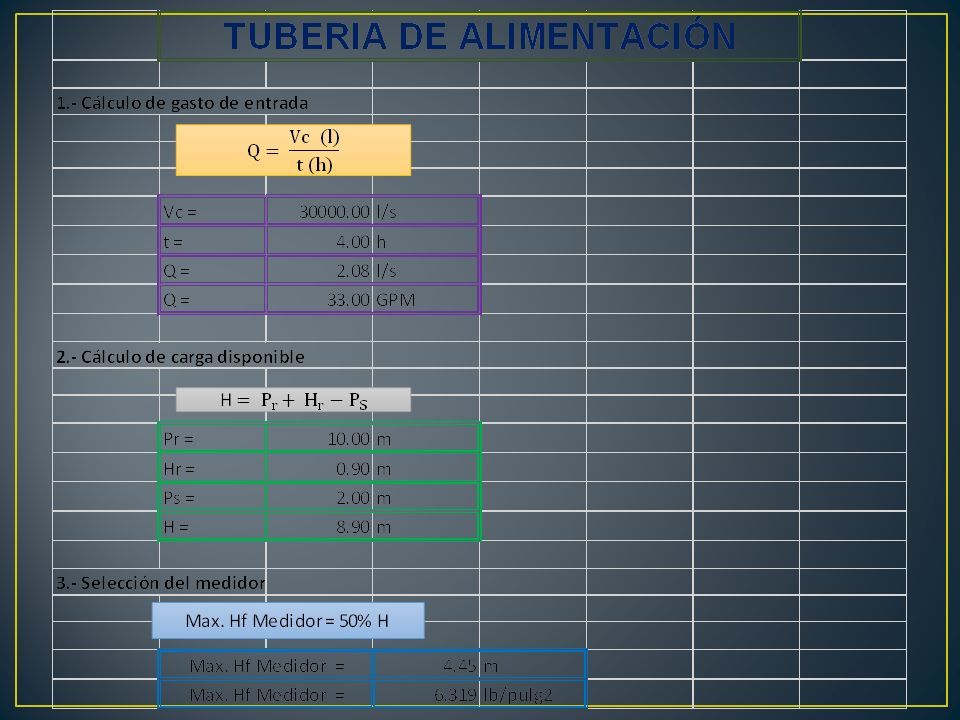

10  El medidor para la vivienda es de 1 1/2"  La tubería de alimentación es de 1 1/2"  La presión en el medidor se de 9.32 mca  La cisterna es de 5m2 agua para vivienda y 25m3 para agua contra incendio que hace un volumen de 30m3.  Las dimensiones de la cisterna son de 3.35m de ancho, 4.00m de largo y 2.25m de altura más 0.40 de borde libre.  La altura del edificio es de 13.30m desde NPT de semisótano hasta NPT de la azotea

11  El volumen de tanque elevado es de 2m3, de dimensiones de 1.60m de ancho, 1.75m de largo con altura de 0.80m de altura más 0.40m de borde libre.  La tubería de impulsión es de 1 1/2"  La tubería de succión es de 2”  La altura dinámica total es de 29.38m.  el equipo de bombeo será de dos unidades de 1HP o de 735.5 Watts cada uno.

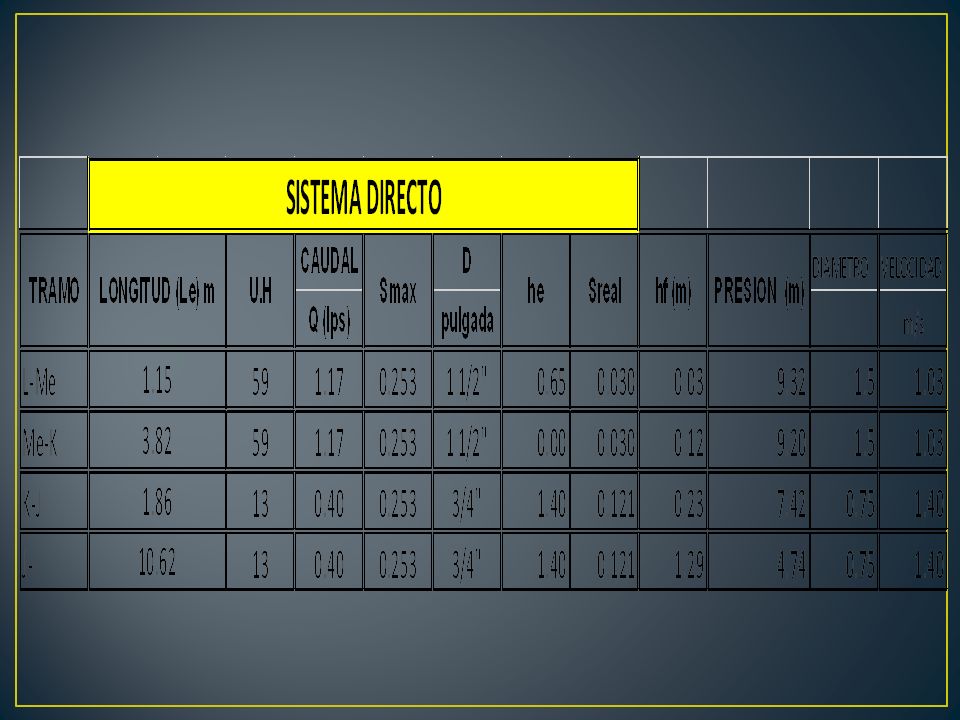

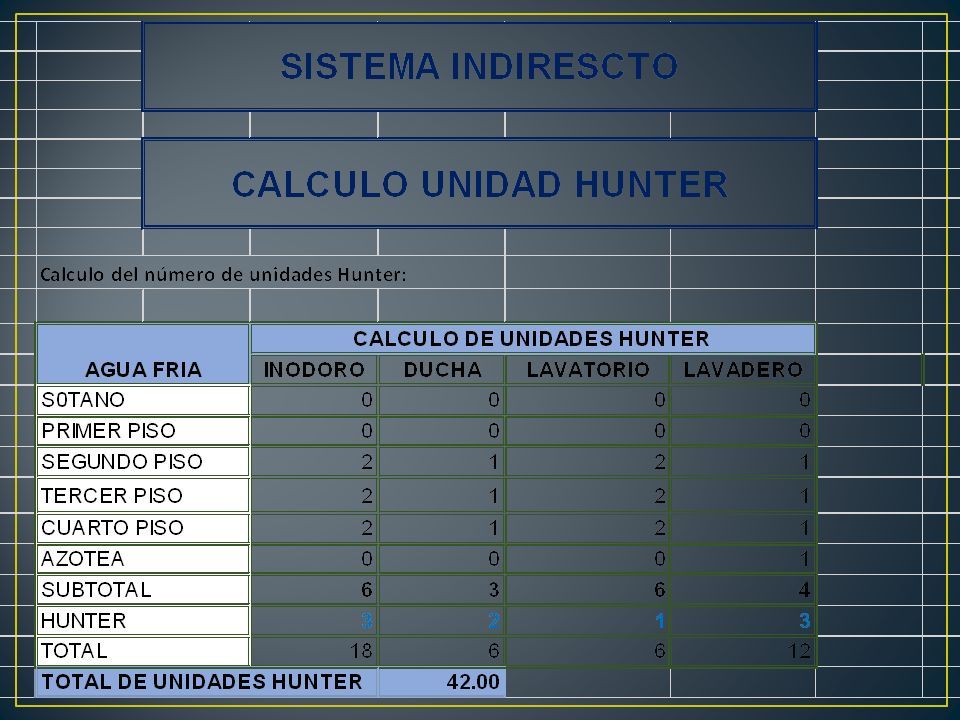

12  La instalación es de sistema misto, directo para semi-sótano y primer piso y con sistema indirecto de segundo piso a la azotea.  Para el sistema indirecto se tienen 42 UH, y para sistema directo de 13 UH.  Se tiene 8 inodoros, 8 lavatorios, 4 duchas y 5 lavaderos.  Se colocaron un total de 24 válvula compuesta de bronce.  Se colocaron tubería PVC SAP de C-10.  Se colocaron 29 reducciones de PVC SAP de C-10.  Se colocaron 64 codos de 3 /4” de PVC SAP de C-10 de 90°  Se colocaron 64 codos de 1 /2” PVC SAP de C-10 de 90°  Se colocaron 12 TEE de 3 /4” de PVC SAP de C-10 de 90°  Se colocaron 12 TEE de 1 /2” de PVC SAP de C-10 de 90°

13

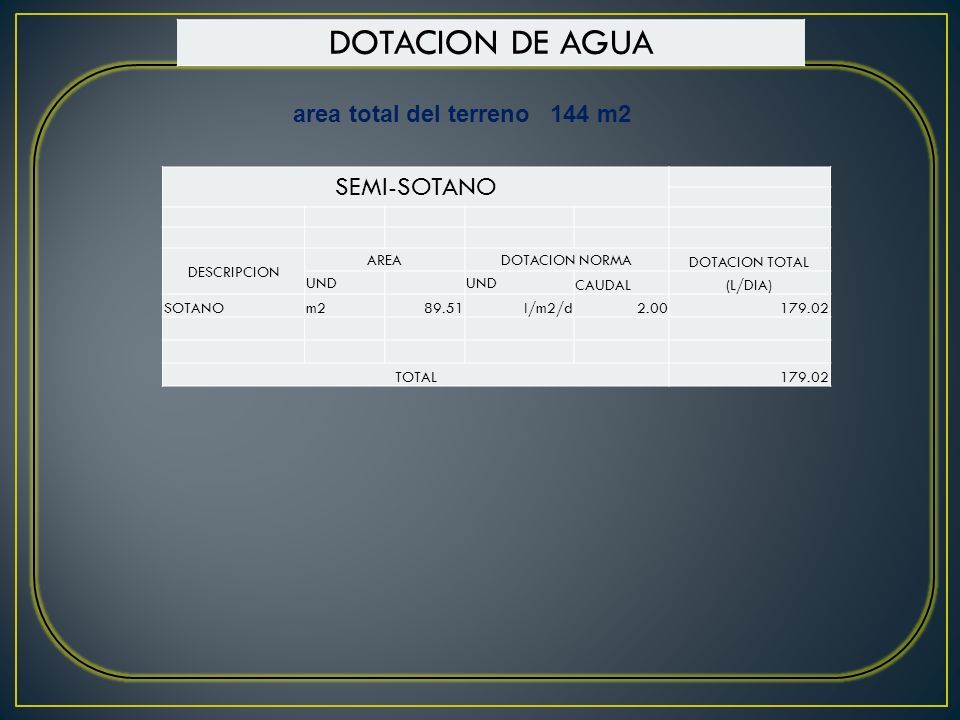

14 DOTACION DE AGUA area total del terreno 144 m2 SEMI-SOTANO DESCRIPCION AREADOTACION NORMA DOTACION TOTAL UND CAUDAL(L/DIA) SOTANOm289.51l/m2/d2.00179.02 TOTAL179.02

15

16 RESUMEN DE DOTACION DESCRIPCION DOTACION (L/DIA) SOTANO179.02LITROS PRIMER PISO1221.09LITROS SEGUNDO PISO1200.00LITROS TERCER PISO1200.00LITROS CUARTO PISO1200.00LITROS AZOTEA500.00LITROS DOTACIO N TOTAL 5500.10LITROS DOTACION DE BOBEO 2 PISO 1200.00LITROS 3 PISO 1200.00LITROS 4 PISO 1200.00LITROS AZOTEA 500.00LITROS TOTAL4100.00LITROS AGUA CONTRA INCENDIO 25 m3

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

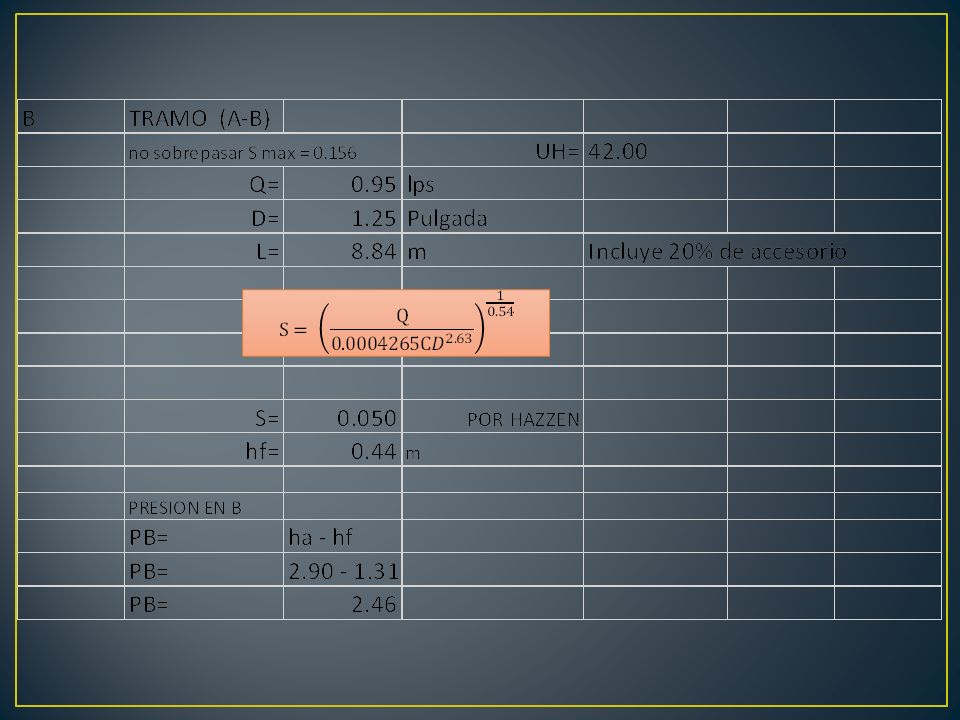

33

34

35

36

37

38

39

40

41

42

43

44
