1 “Conceptos sobre Sensores” Rogelio Ferreira Escutia

2 Conceptos sobre Sensores

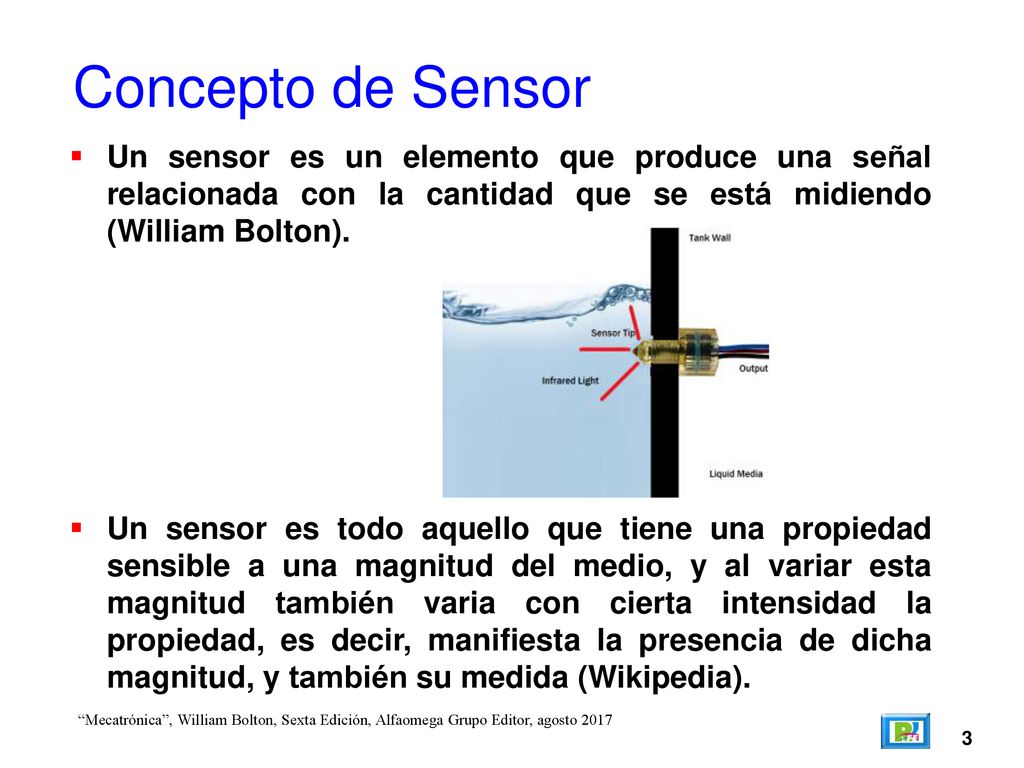

3 Concepto de Sensor Un sensor es un elemento que produce una señal relacionada con la cantidad que se está midiendo (William Bolton). Un sensor es todo aquello que tiene una propiedad sensible a una magnitud del medio, y al variar esta magnitud también varia con cierta intensidad la propiedad, es decir, manifiesta la presencia de dicha magnitud, y también su medida (Wikipedia). “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 3

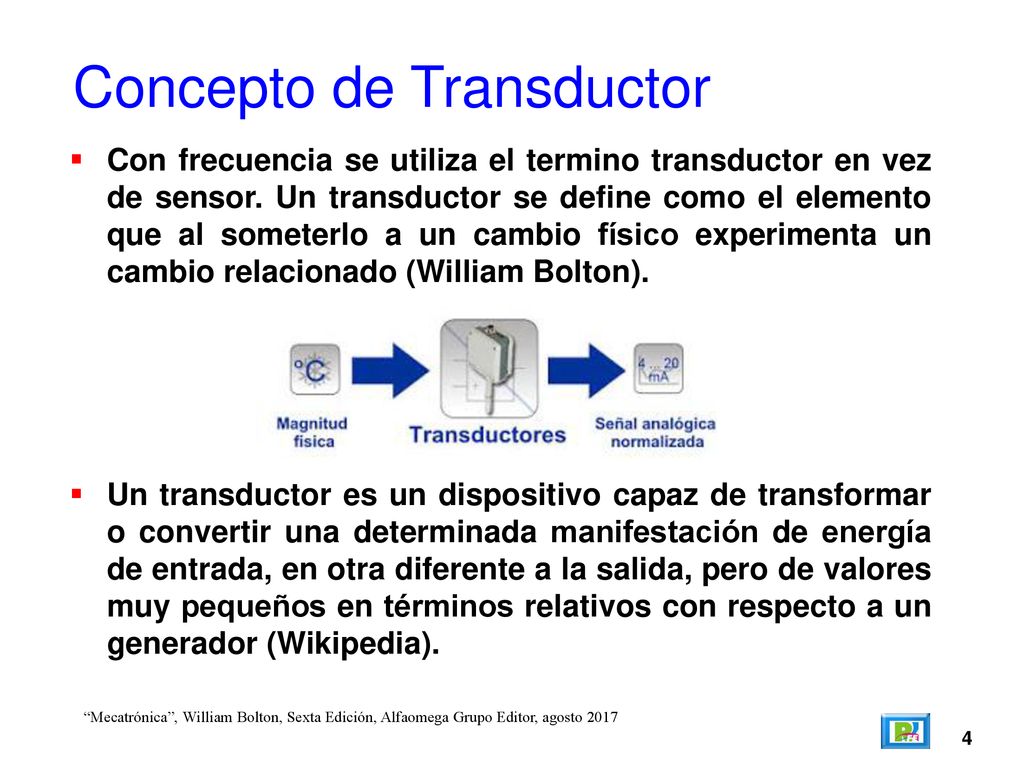

4 Concepto de Transductor
Con frecuencia se utiliza el termino transductor en vez de sensor. Un transductor se define como el elemento que al someterlo a un cambio físico experimenta un cambio relacionado (William Bolton). Un transductor es un dispositivo capaz de transformar o convertir una determinada manifestación de energía de entrada, en otra diferente a la salida, pero de valores muy pequeños en términos relativos con respecto a un generador (Wikipedia). “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 4

5 Características sobre la calidad y desempeño de los sensores

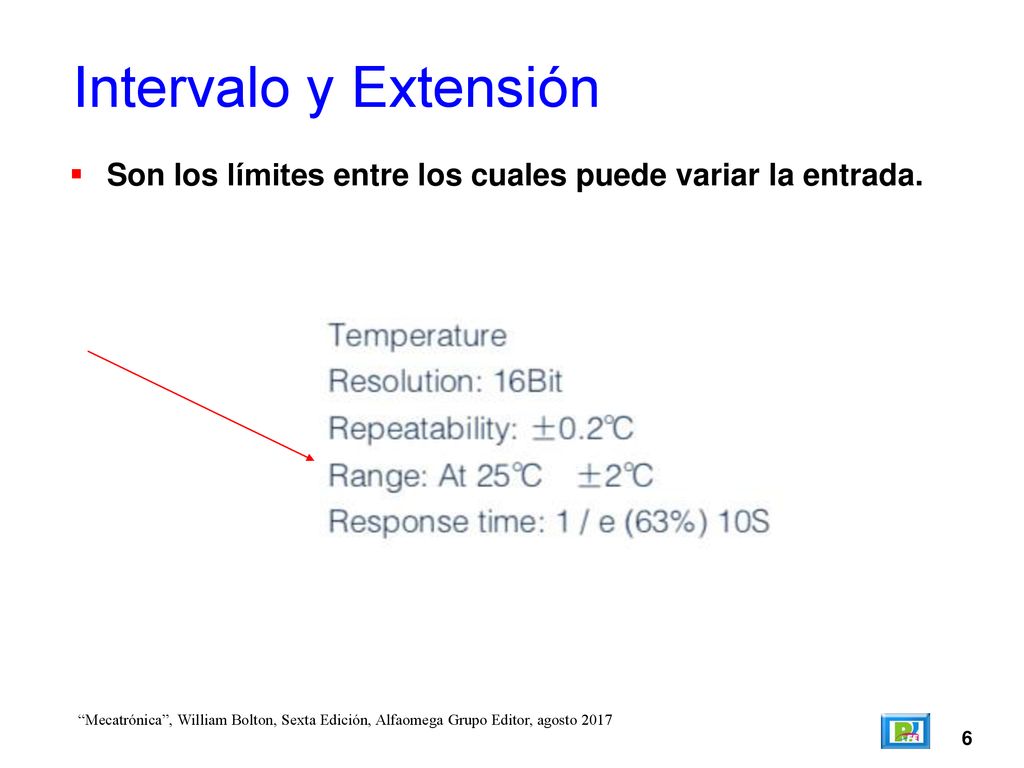

6 Intervalo y Extensión Son los límites entre los cuales puede variar la entrada. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 6

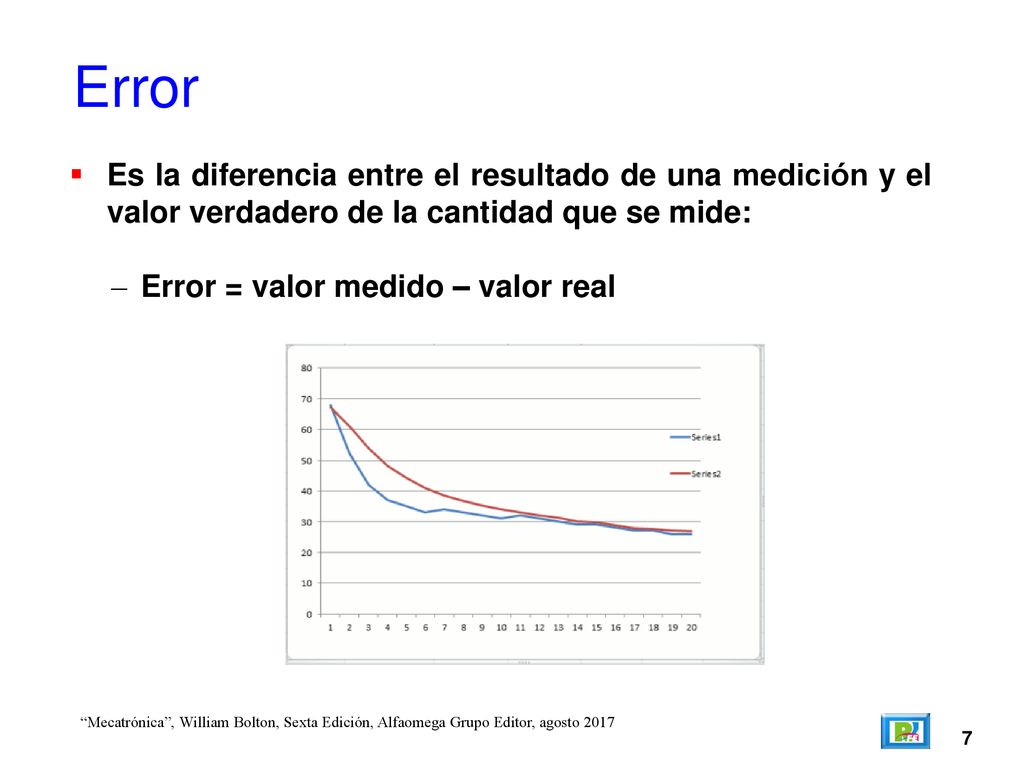

7 Error Es la diferencia entre el resultado de una medición y el valor verdadero de la cantidad que se mide: Error = valor medido – valor real “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 7

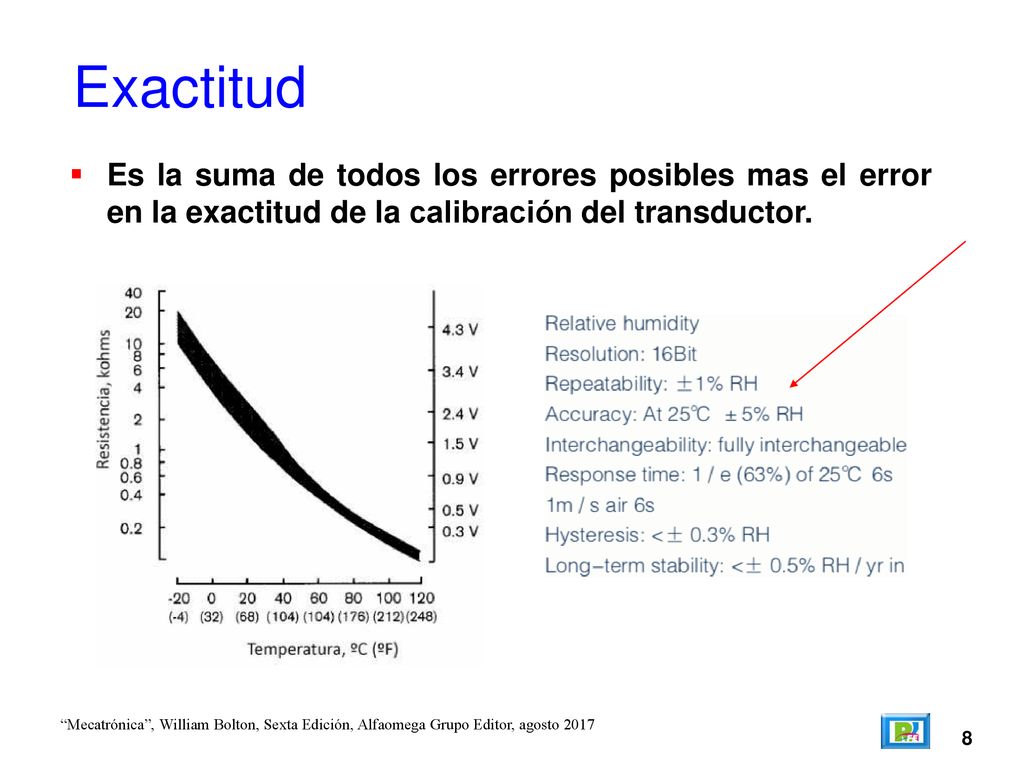

8 Exactitud Es la suma de todos los errores posibles mas el error en la exactitud de la calibración del transductor. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 8

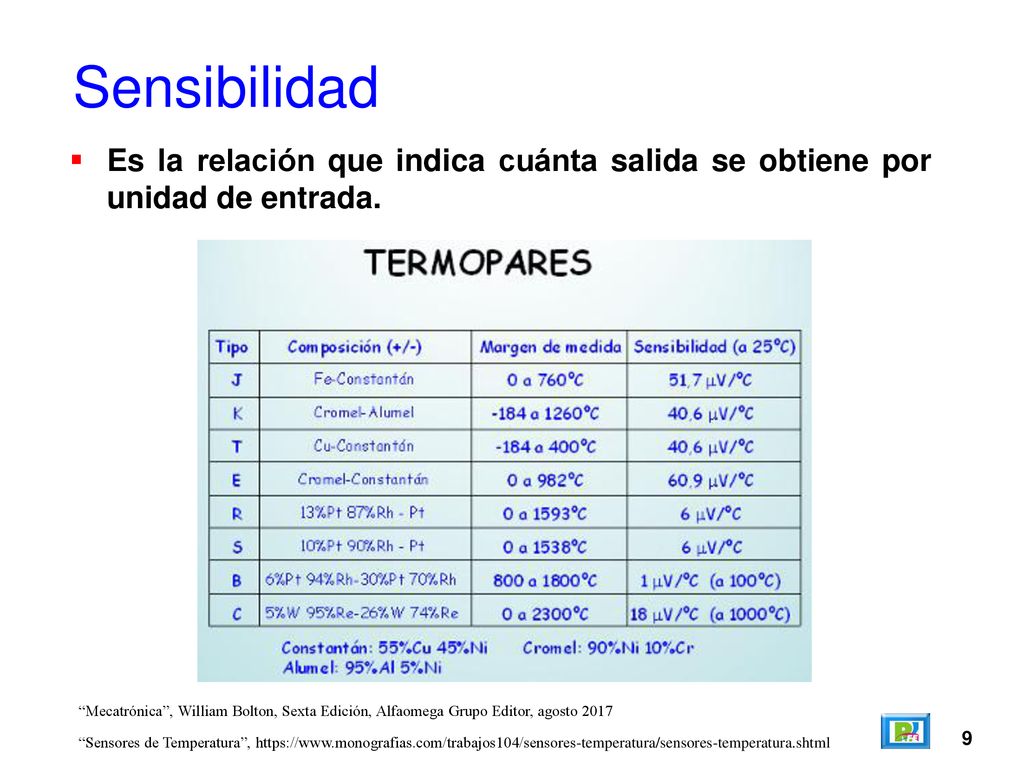

9 Sensibilidad Es la relación que indica cuánta salida se obtiene por unidad de entrada. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 “Sensores de Temperatura”, 9

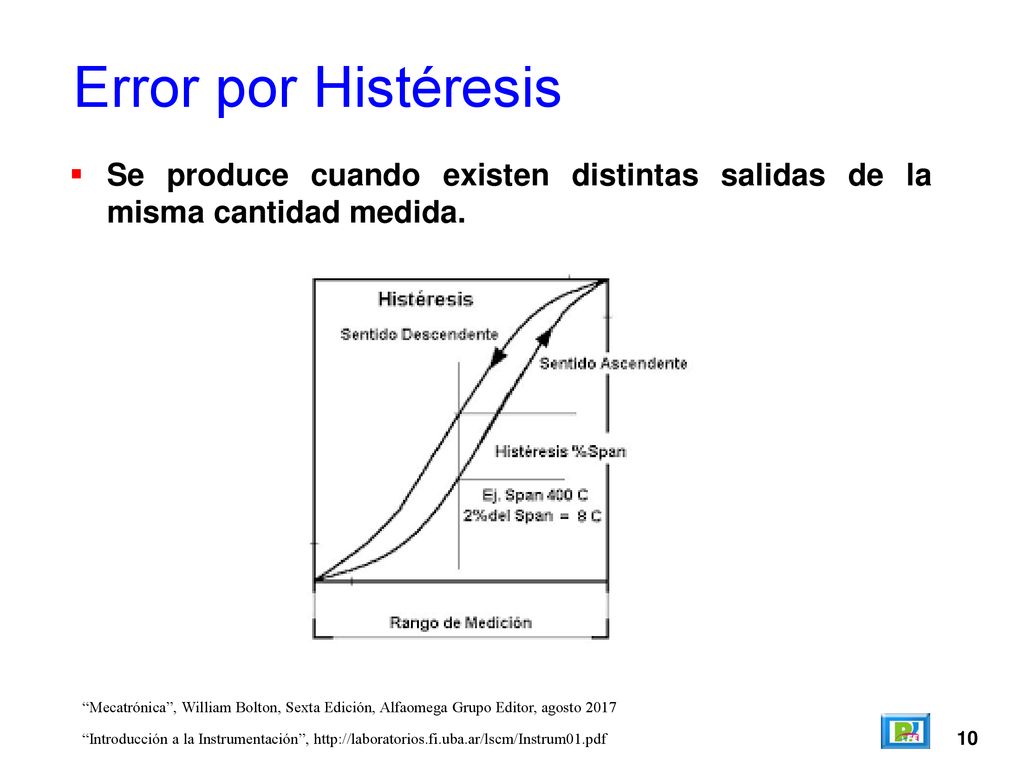

10 Error por Histéresis Se produce cuando existen distintas salidas de la misma cantidad medida. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 “Introducción a la Instrumentación”, 10

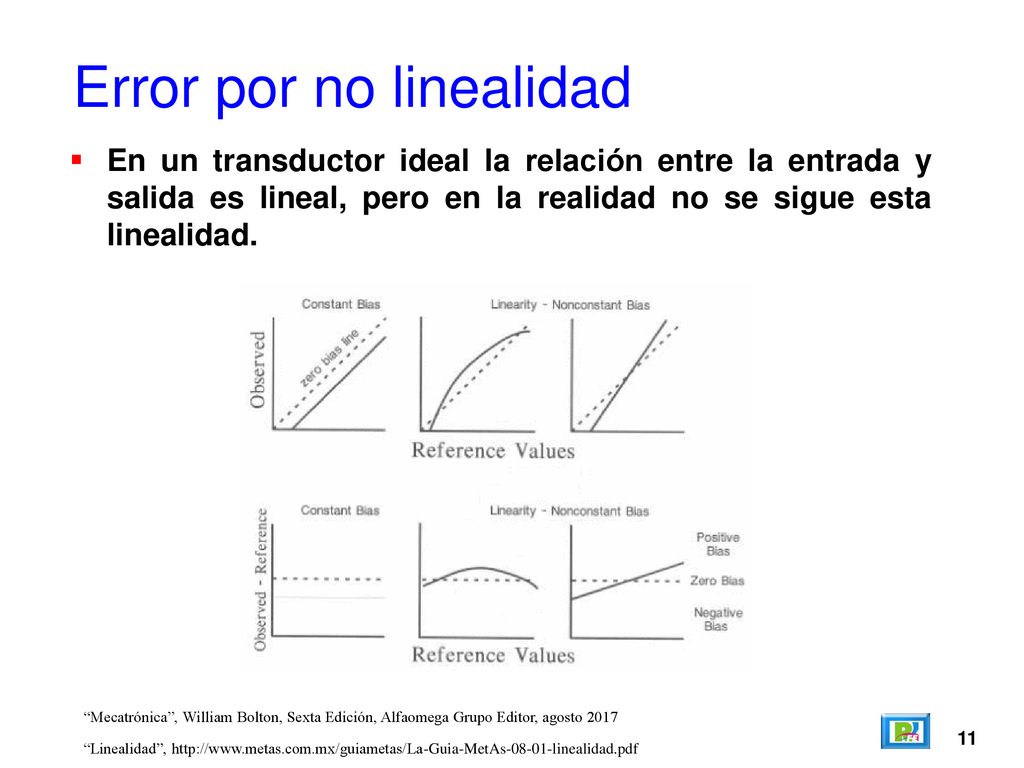

11 Error por no linealidad
En un transductor ideal la relación entre la entrada y salida es lineal, pero en la realidad no se sigue esta linealidad. “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 “Linealidad”, 11

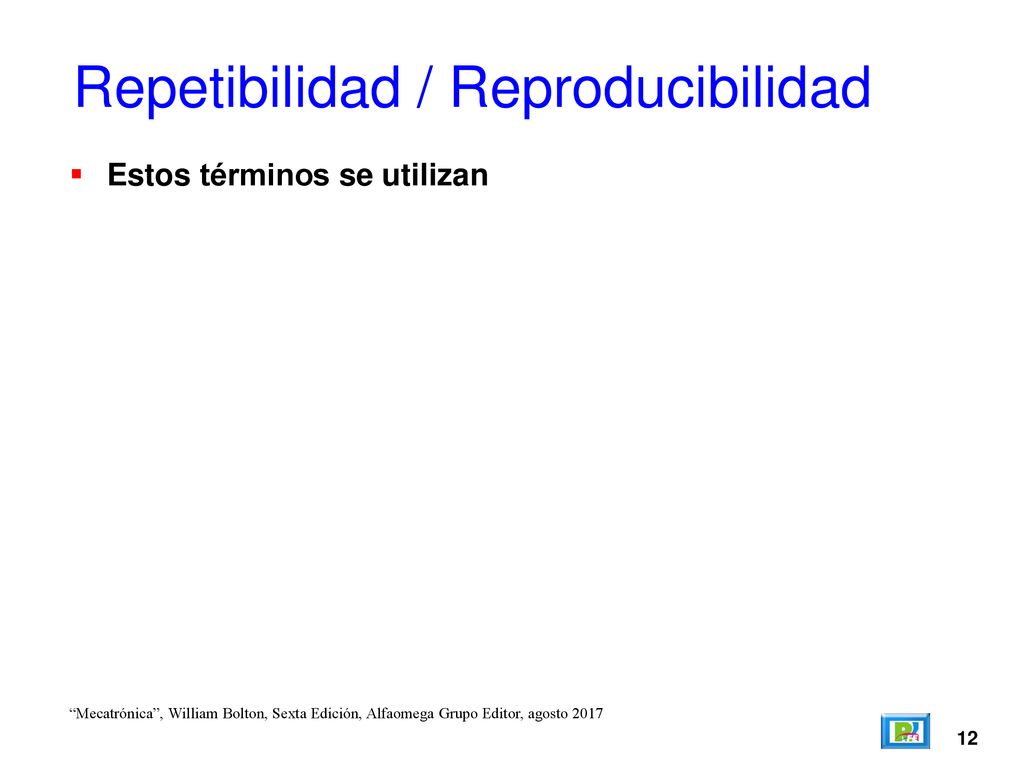

12 Repetibilidad / Reproducibilidad
Estos términos se utilizan “Mecatrónica”, William Bolton, Sexta Edición, Alfaomega Grupo Editor, agosto 2017 12

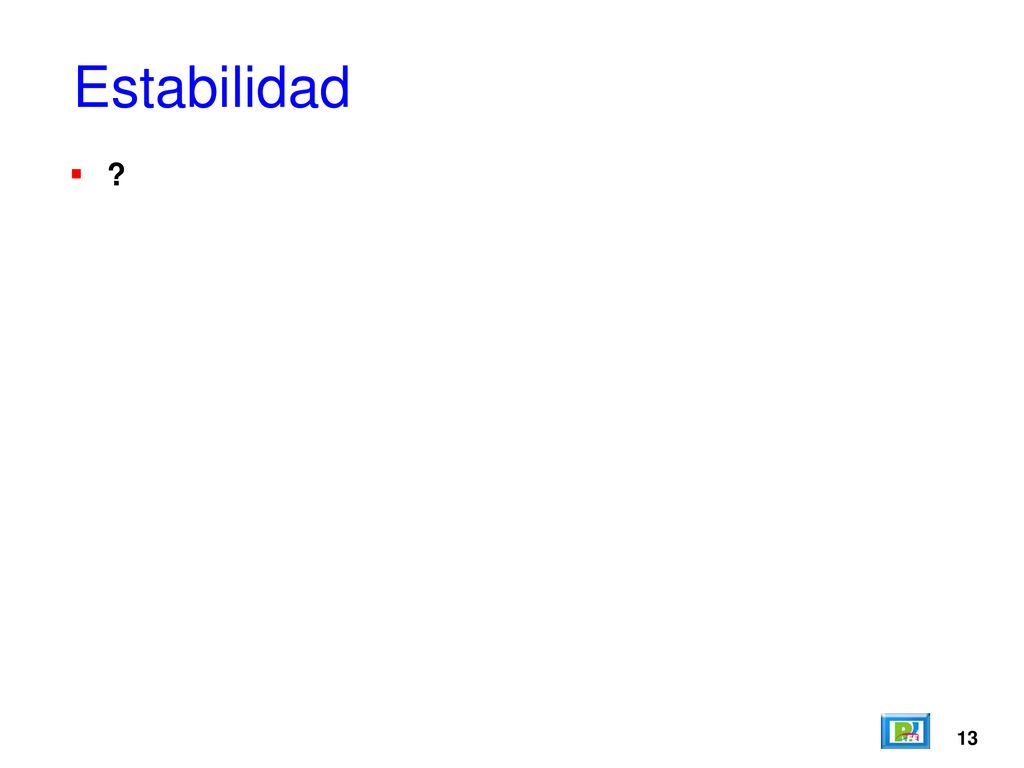

13 Estabilidad ? 13

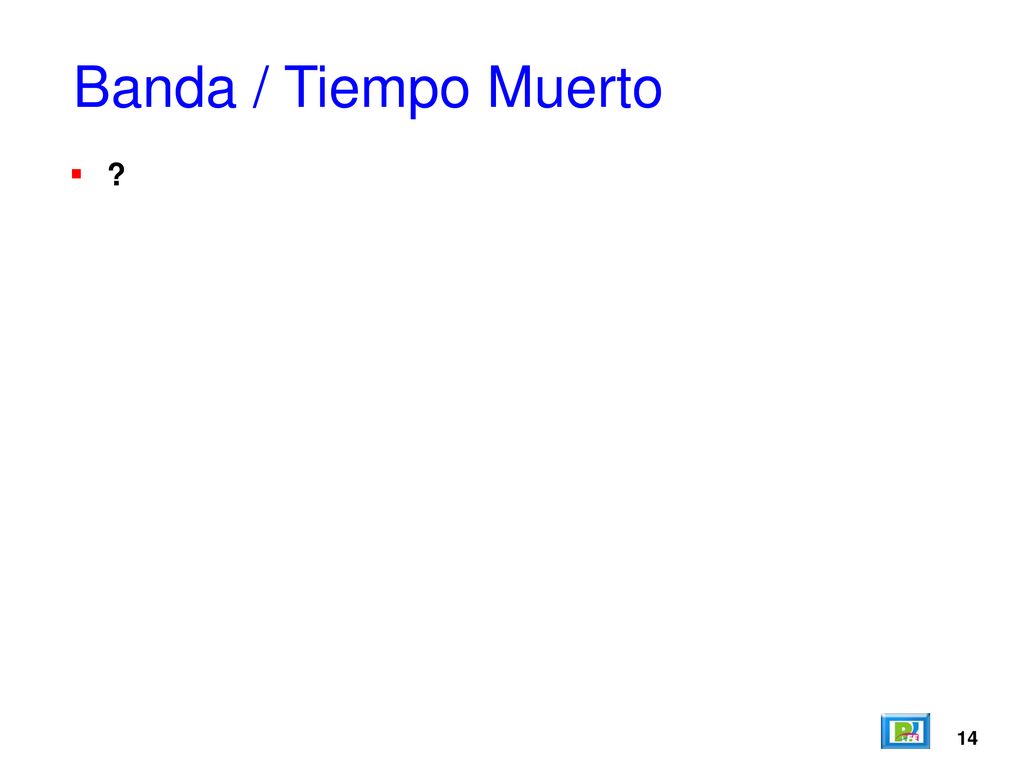

14 Banda / Tiempo Muerto ? 14

15 Resolución ? 15

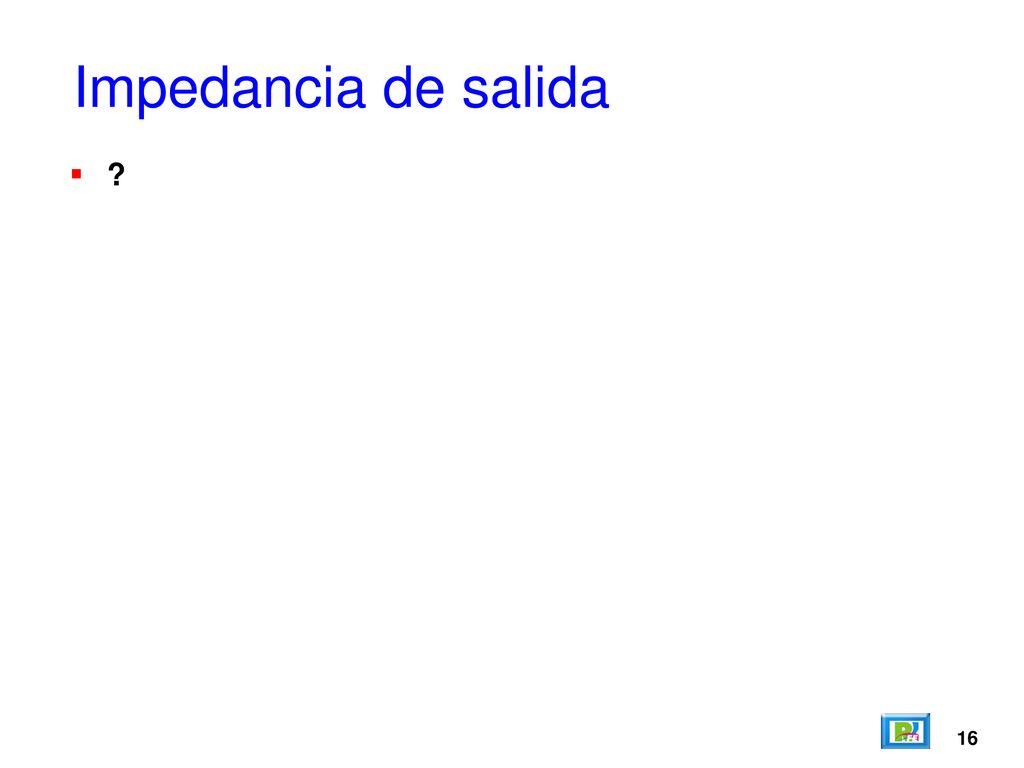

16 Impedancia de salida ? 16
