1
SISTEMA DIÉDRICO Intersecciones
2

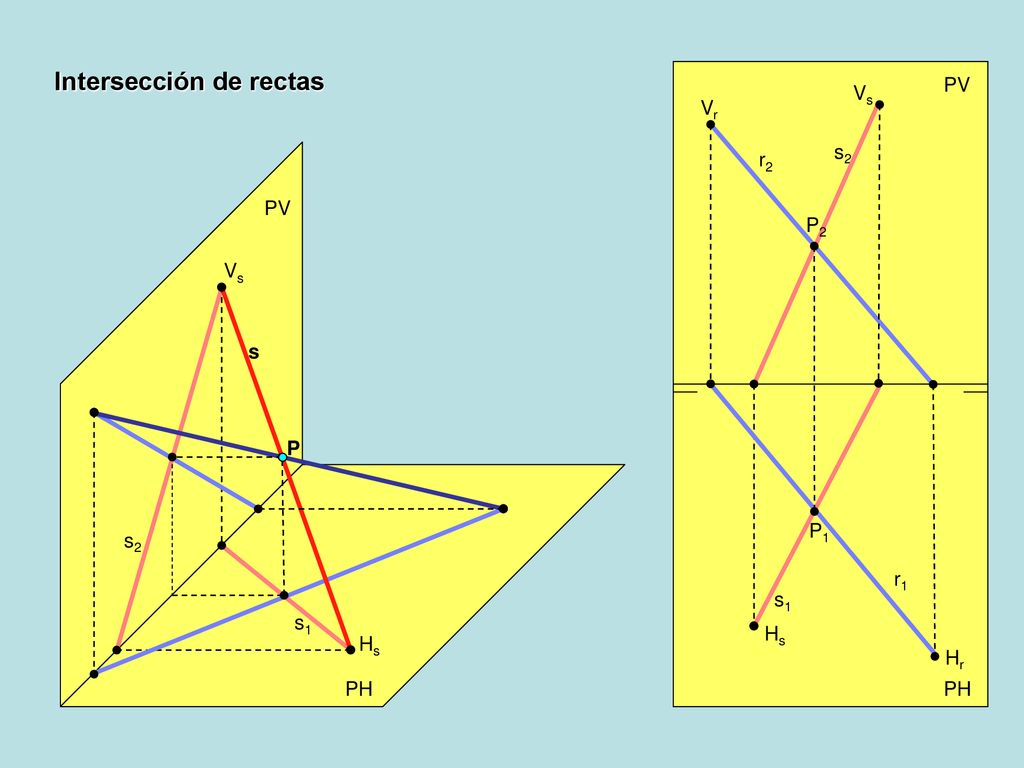

Intersección de rectas
PV Vs Vr s2 r2 PV P2 Vs s P La intersección de dos rectas es un punto. En la representación en el sistema diédrico las intersecciones de las proyecciones homónimas deben corresponder a las proyecciones de un punto. P1 s2 r1 s1 s1 Hs Hs Hr PH PH
3

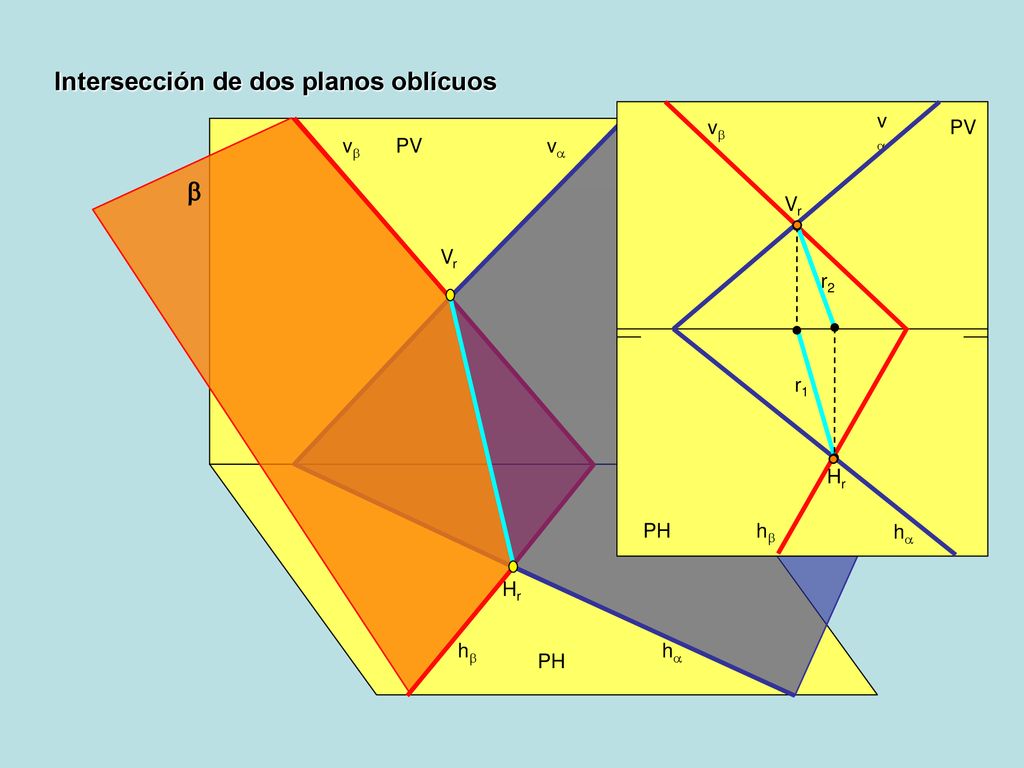

Intersección de dos planos oblícuos
PH PV vb hb ha va PH PV ha va vb hb a b Vr Hr Hr Vr r2 r1
4

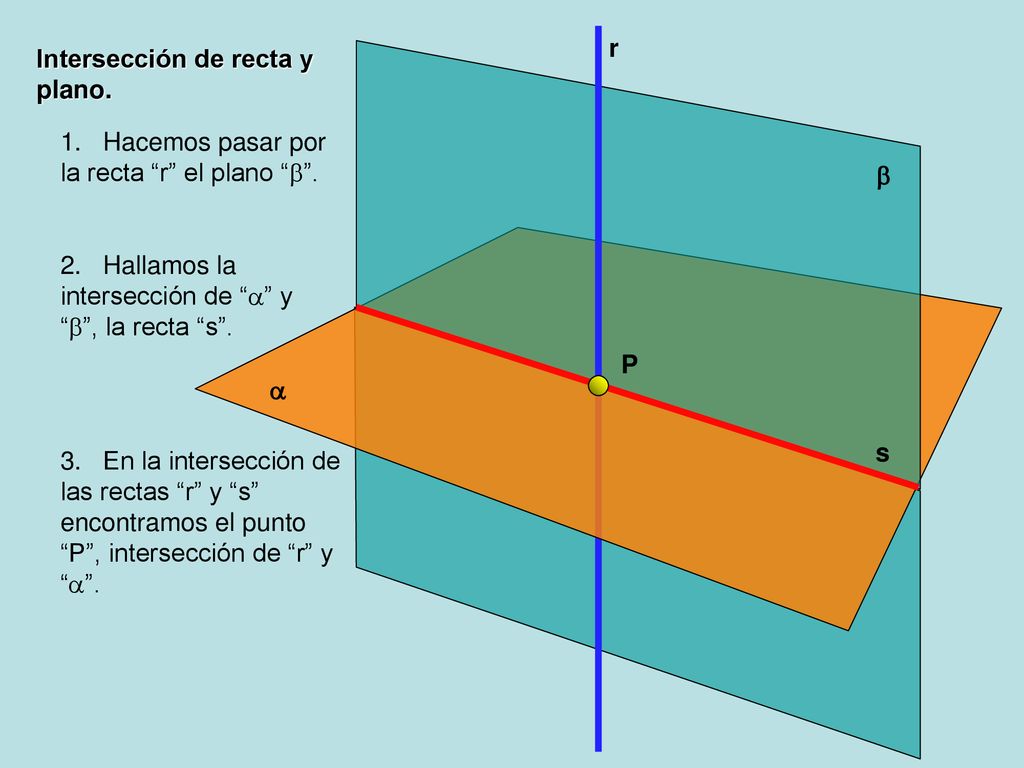

r Intersección de recta y plano. Hacemos pasar por la recta “r” el plano “b”. b Hallamos la intersección de “a” y “b”, la recta “s”. P a s En la intersección de las rectas “r” y “s” encontramos el punto “P”, intersección de “r” y “a”.
5

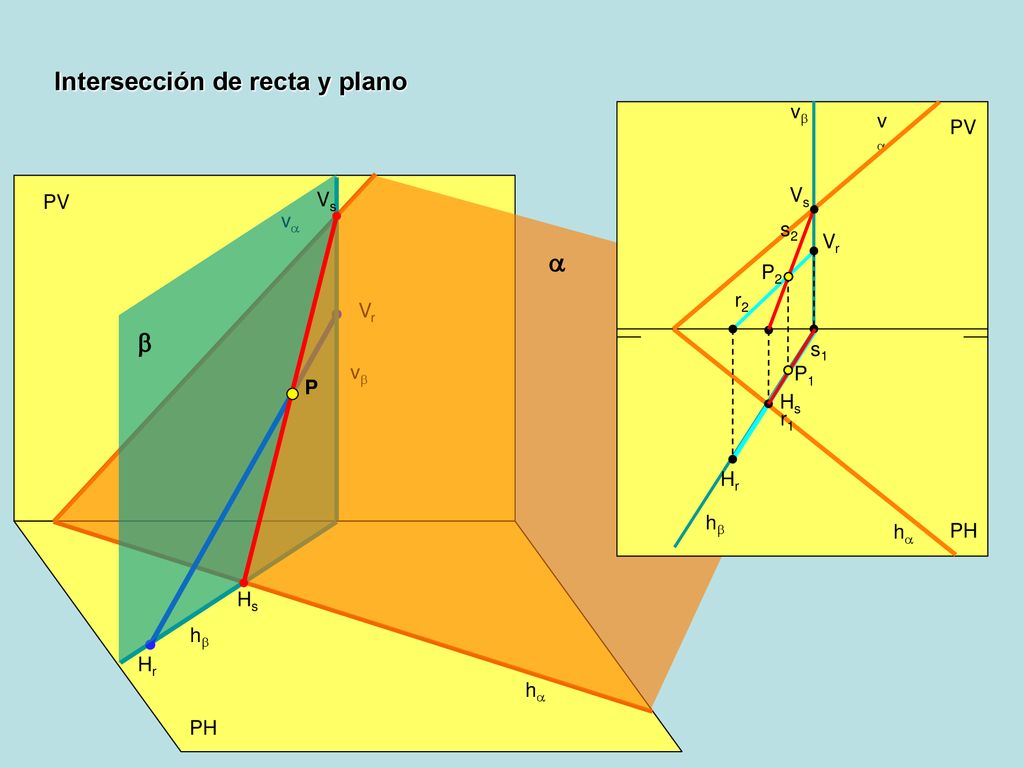

Intersección de recta y plano
hb vb va PV Hs Vs Hs Vs s2 s1 PV va r1 r2 Vr Hr a a P1 P2 Vr b vb P ha PH hb Hr ha PH
