1 Construcciones Civiles 7 de Noviembre: DOCUMENTOS DE OBRA Civil Structures

2 Para hoy OneDrive y Aula Virtual Dimensionamiento y distribución de espacios de instalaciones agropecuarias – truchas, pollos, cuyes Documentos de obra Áreas, COS / CUS Tarea en clase: geometría, áreas

3 Truchas en Jaulas Flotantes Jaula flotante: 5 m x 5 m x [3 a 5.5 m] profundidad 400-500 kg/ jaula 250-300 g/ trucha

4 Galpón de Pollos http://www.avesyporcinos.com.ar/nota.php?id=5

5 Gallinas / m2 Edad, semanasAves por m2 1-615 7-167-10 17-336-7

6 Instalaciones para cuyes Existen dos tipos de pozas de cría: 1. Pozas de empadre y maternidad, de 1,50 x 1,00 m que pueden albergar un total de 10 a 15 hembras por macho. Pozas de recría, miden 1,00 x 0,70 m y pueden albergar 10 animales, generalmente machos, en grupos. Esto significa que el área por animal es de 0,07 m 2.

7 http://munihuancavelica.blogspot.com/2010/09/entregaran-galpon-de-cuyes-en-huando- e.html

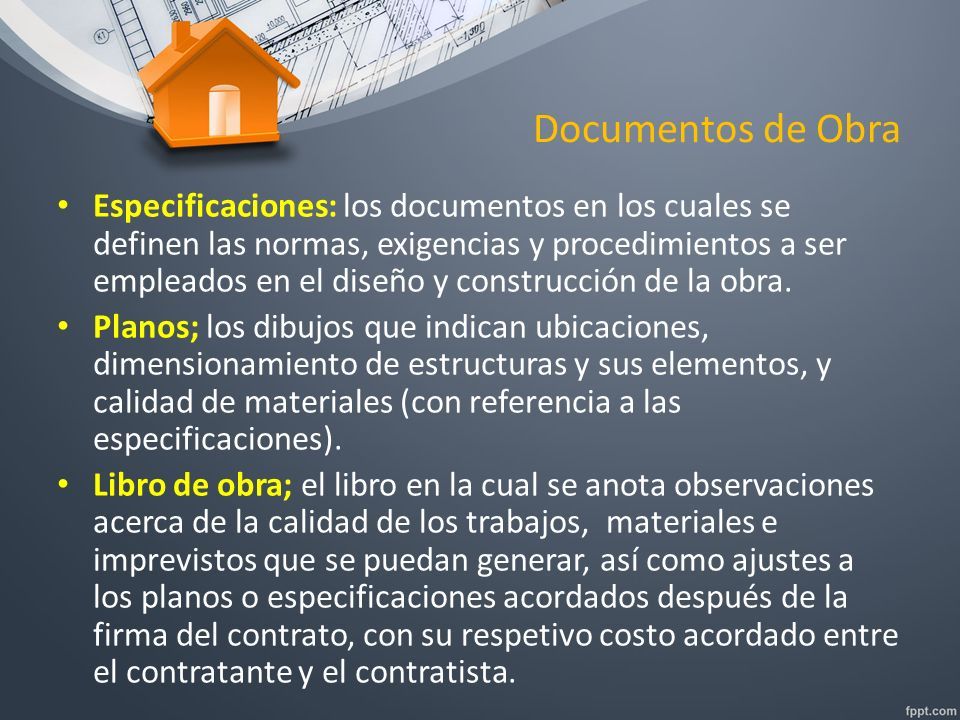

8 Documentos de Obra Especificaciones: los documentos en los cuales se definen las normas, exigencias y procedimientos a ser empleados en el diseño y construcción de la obra. Planos; los dibujos que indican ubicaciones, dimensionamiento de estructuras y sus elementos, y calidad de materiales (con referencia a las especificaciones). Libro de obra; el libro en la cual se anota observaciones acerca de la calidad de los trabajos, materiales e imprevistos que se puedan generar, así como ajustes a los planos o especificaciones acordados después de la firma del contrato, con su respetivo costo acordado entre el contratante y el contratista.

9 Especificaciones Las especificaciones técnicas incluyen trabajos preliminares, por ejemplo, movimiento de tierras, limpieza y desbroce del área de trabajo, y replanteo de las estructuras; características, tipo, y calidad de materiales, por ejemplo de hormigones, madera, mampostería, enlucidos, cubierta y pisos; puertas y ventanas, instalaciones eléctricas, y recubrimientos; normas de trabajo y condiciones de pagos. Las especificaciones técnicas hacen referencia a: – Especificaciones nacionales oficiales del país; – Reglamentos nacionales de construcciones del país; – Manual de Normas ACI (American Concrete Institute), para guiar la elaboración de todo tipo de hormigón – Manual de Normas ASTM (American Society for Testing and Materials), para guiar la ejecución de las pruebas estandarizadas.

10 NEC En el caso del Ecuador, las normas oficiales del país es la Norma Ecuatoriana de Construcción, la cual se puede encontrar en el internet (http://www.normaconstruccion.ec/). Los capítulos de la Norma Ecuatoriana de Construcción son:http://www.normaconstruccion.ec/ – Cargas (No sísmicas) – Cargas sísmicas y diseño sismo resistente – Rehabilitación sísmica de estructuras – Estructuras de hormigón armado – Estructuras de mampostería estructural – Geotécnica y cimentaciones – Estructuras de acero – Estructuras de madera – Vidrio – Viviendas de hasta dos pisos con luces de hasta 5m

11 Definiciones Área Bruta: Corresponde al área total del globo de terreno o predio. Área Libre: Area predial libre de construcciones, incluye las terrazas. Área Ocupada: Parte del Área predial ocupada en primer piso bajo cubierta por edificaciones. Área Útil: Superficie construida cubierta resultante de descontar las áreas de muros, columnas y similares. Incluye terrazas y balcones. https://campusinfo.uniandes.edu.co/es/sistemadeinformacion/glosari o/glosarioa

12

13

14 Diferentes zonas urbanas pueden tener legislación que indican el máximo COS y/o CUS de las mismas. Por ejemplo, un limite de COS de 0.5 y de CUS de 3.0 implica …

15 Practiquemos Completar hoja en clase en forma individual. Asking for help is OK. Copying is not OK.
