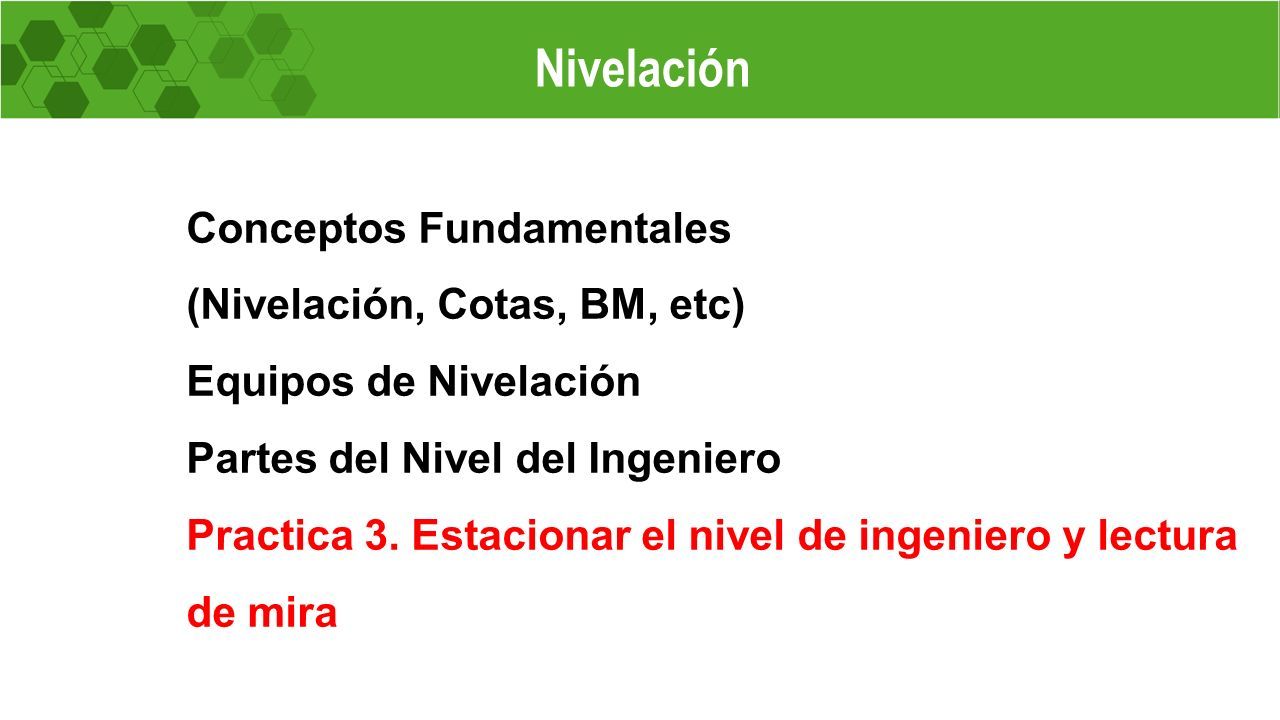

Conceptos Fundamentales (Nivelación, Cotas, BM, etc) Equipos de Nivelación Partes del Nivel del Ingeniero Practica 3. Estacionar el nivel de ingeniero y lectura de mira Nivelación
3

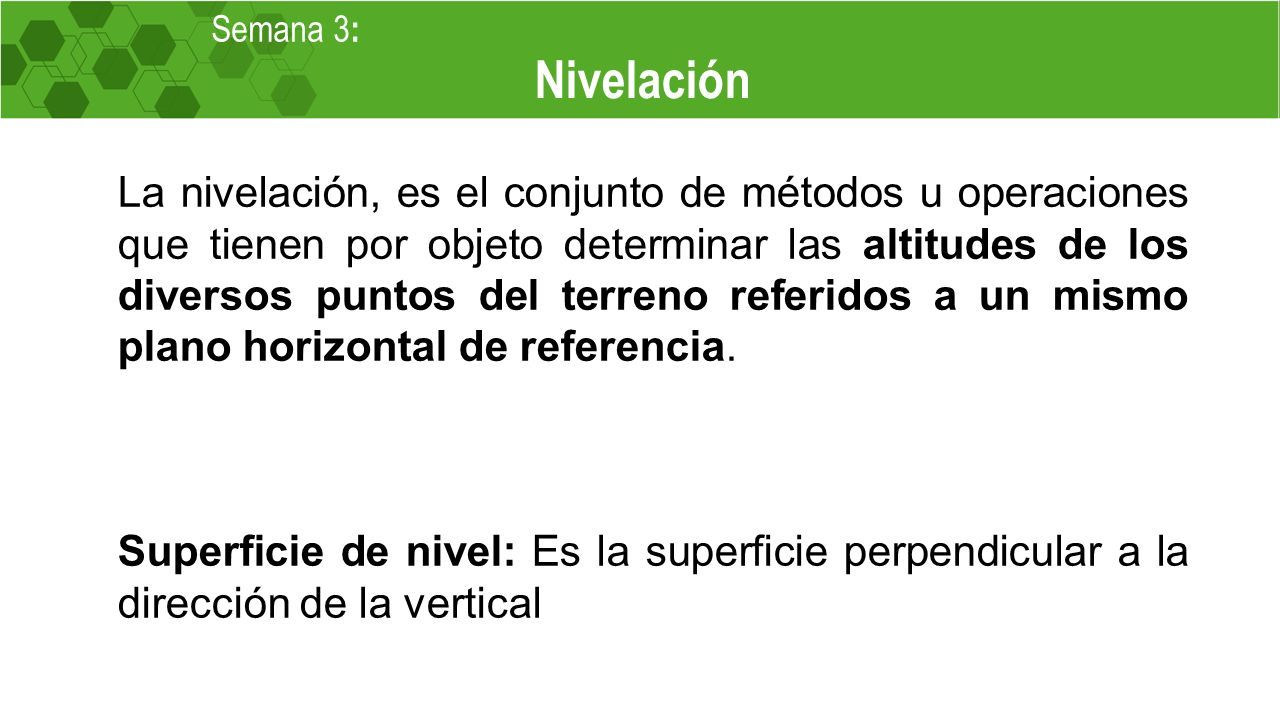

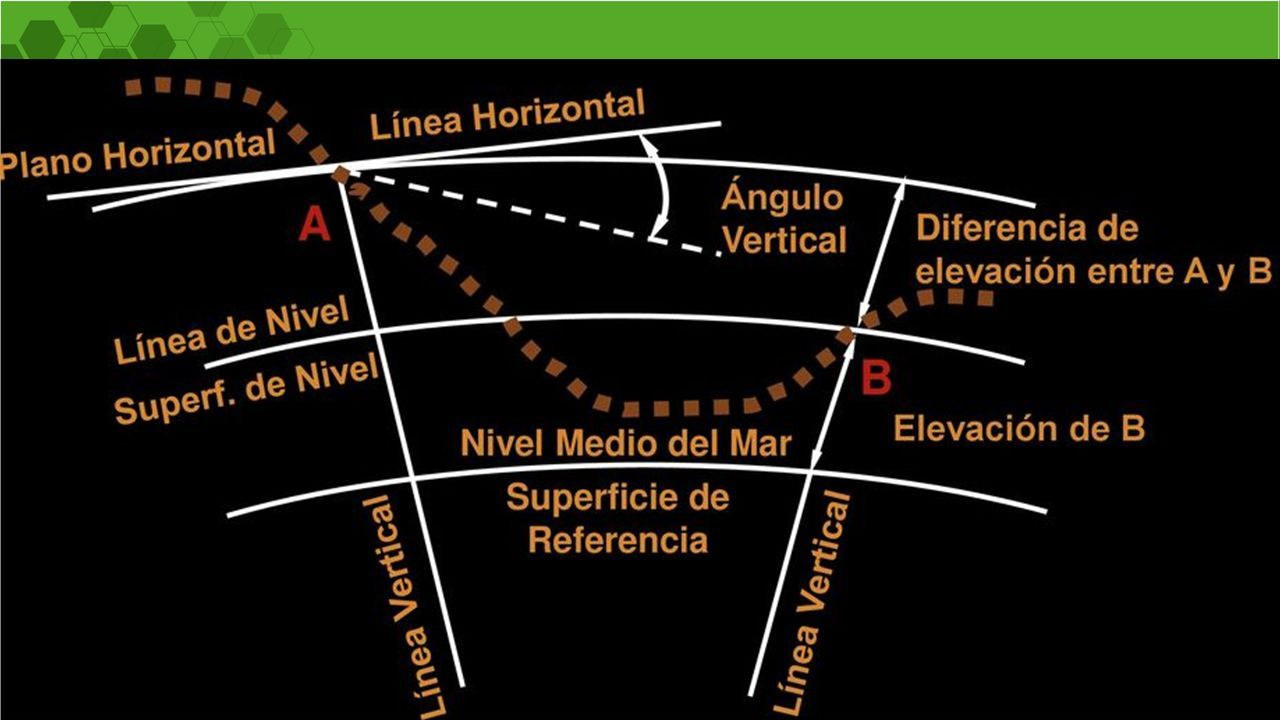

Semana 3 : La nivelación, es el conjunto de métodos u operaciones que tienen por objeto determinar las altitudes de los diversos puntos del terreno referidos a un mismo plano horizontal de referencia. Superficie de nivel: Es la superficie perpendicular a la dirección de la vertical
5

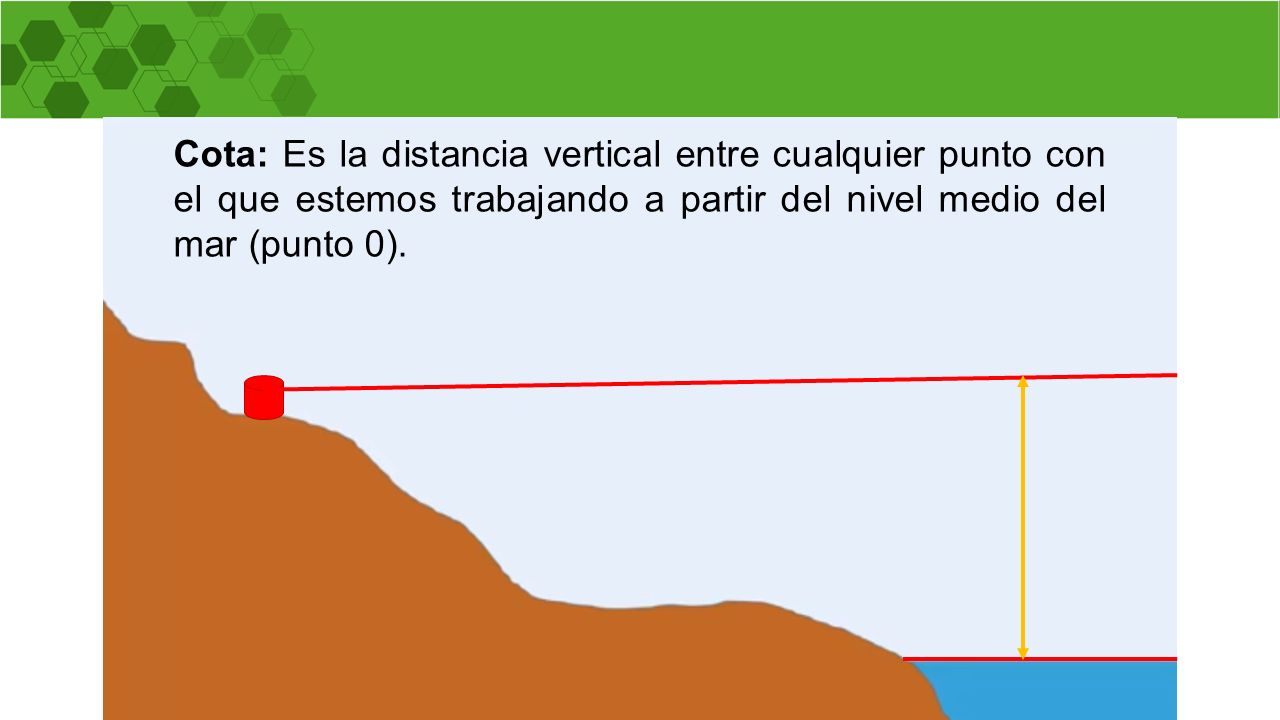

Cota: Es la distancia vertical entre cualquier punto con el que estemos trabajando a partir del nivel medio del mar (punto 0).
6

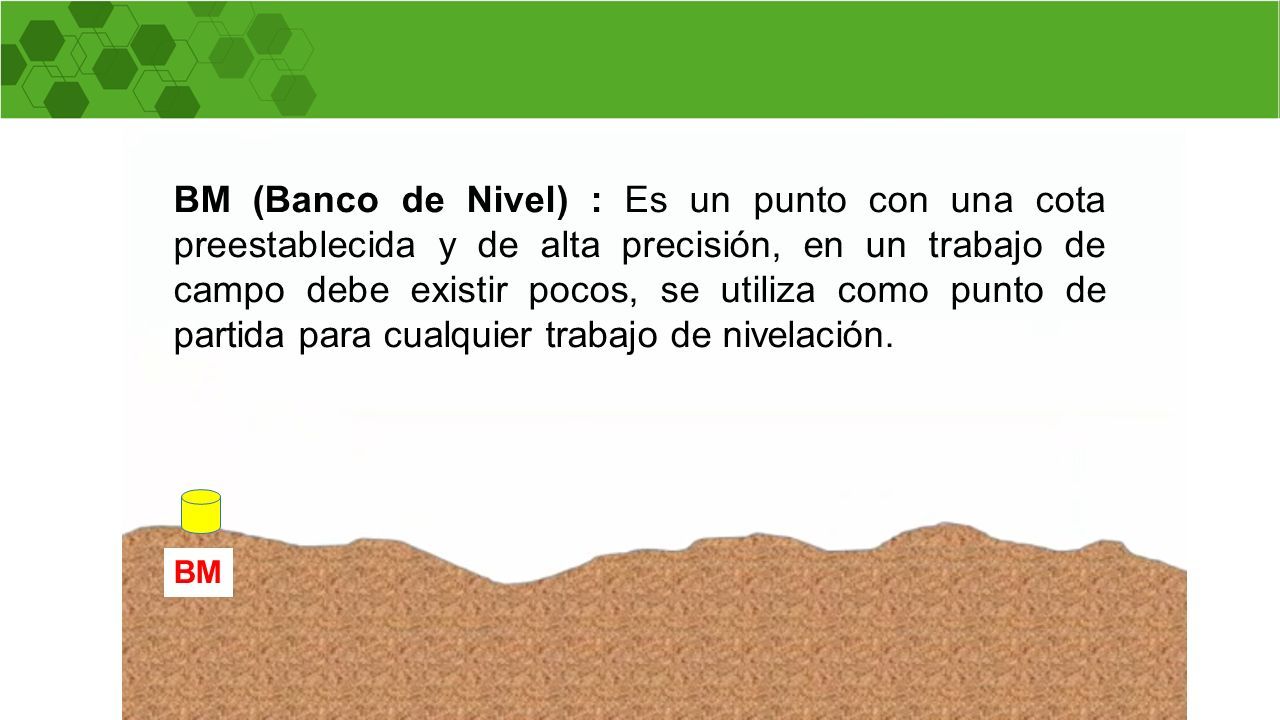

BM (Banco de Nivel) : Es un punto con una cota preestablecida y de alta precisión, en un trabajo de campo debe existir pocos, se utiliza como punto de partida para cualquier trabajo de nivelación. BM
7

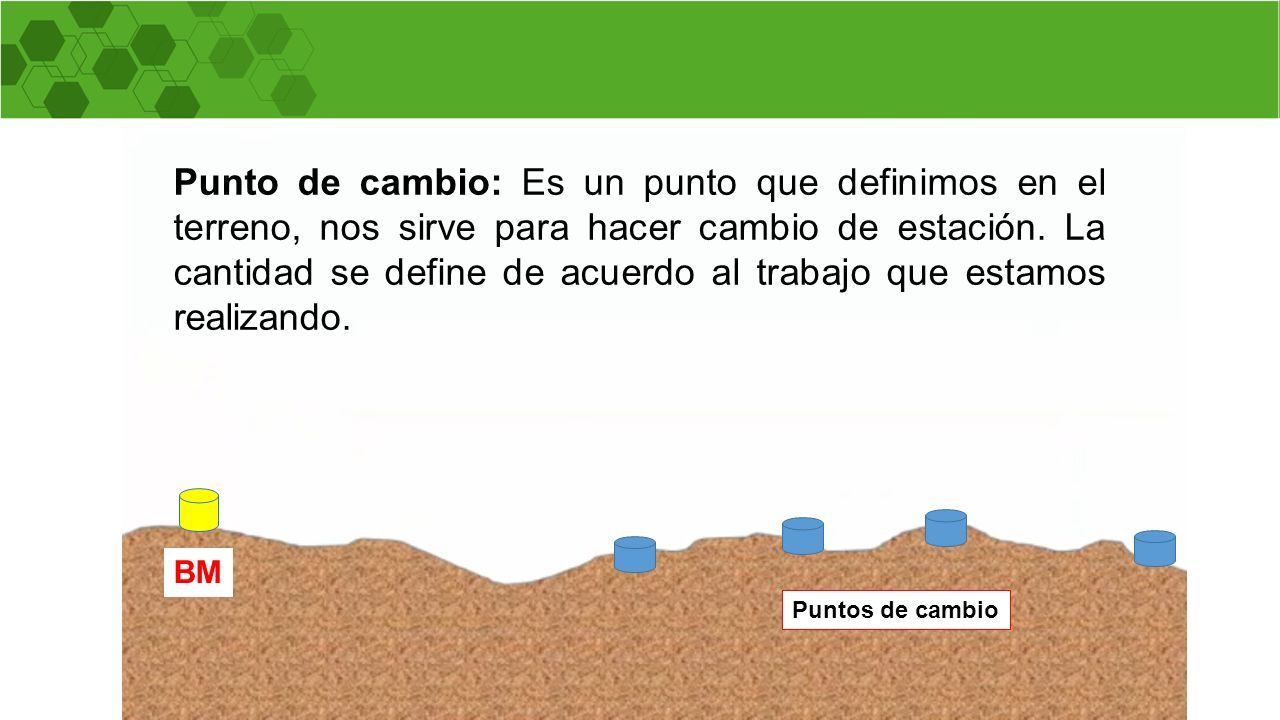

Punto de cambio: Es un punto que definimos en el terreno, nos sirve para hacer cambio de estación. La cantidad se define de acuerdo al trabajo que estamos realizando. BM Puntos de cambio
8

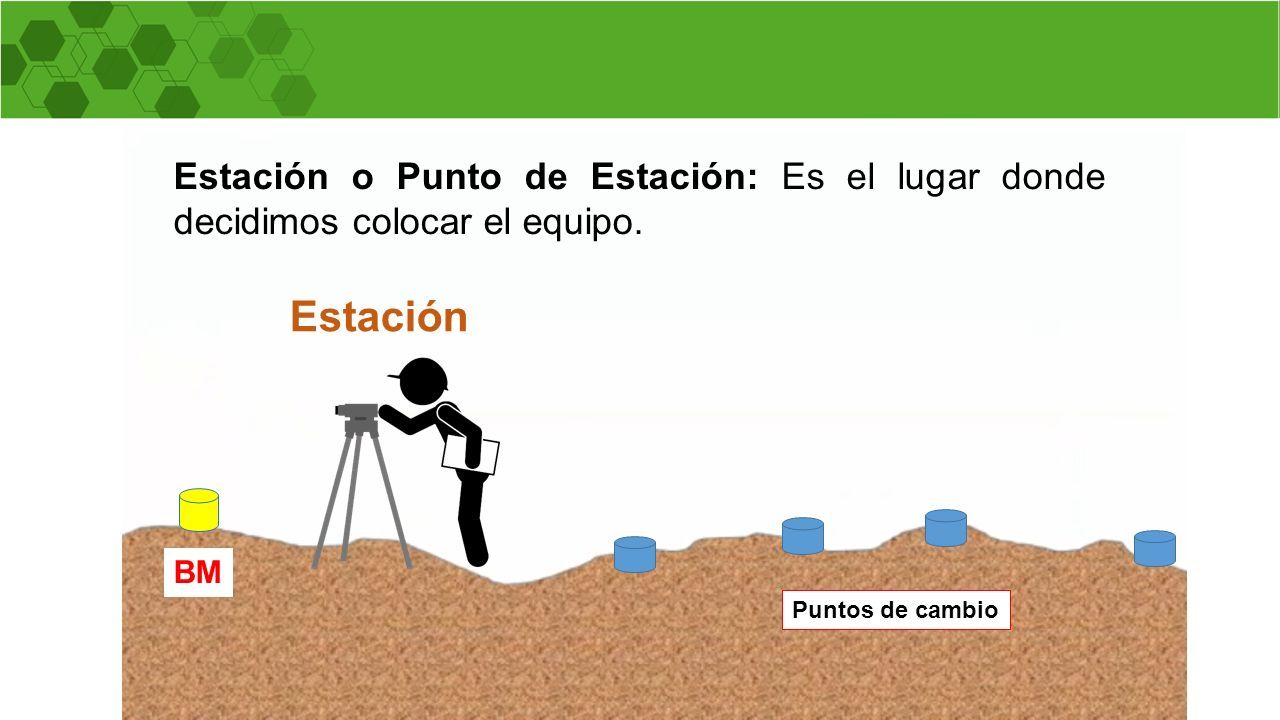

Estación o Punto de Estación: Es el lugar donde decidimos colocar el equipo. BM Puntos de cambio Estación
9
Cambio de Estación: Acción de mover el equipo. BM Puntos de cambio Cambio de Estación
10

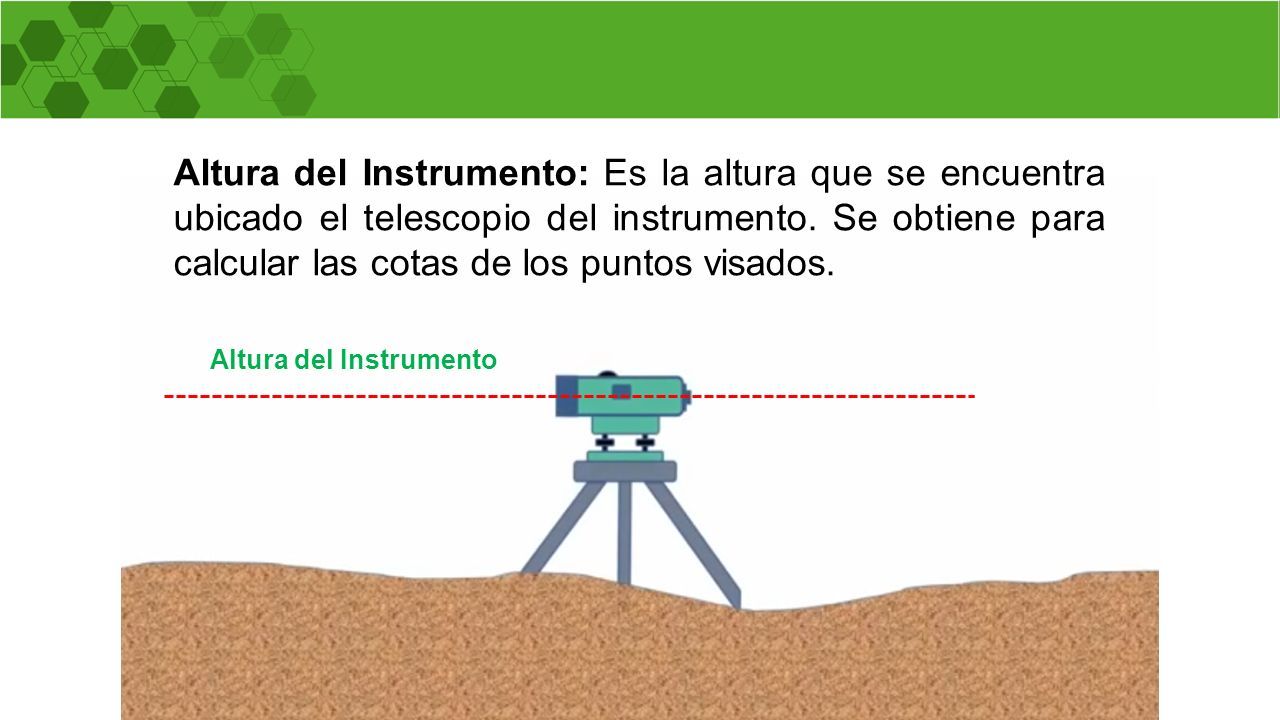

Altura del Instrumento: Es la altura que se encuentra ubicado el telescopio del instrumento. Se obtiene para calcular las cotas de los puntos visados. Altura del Instrumento
11

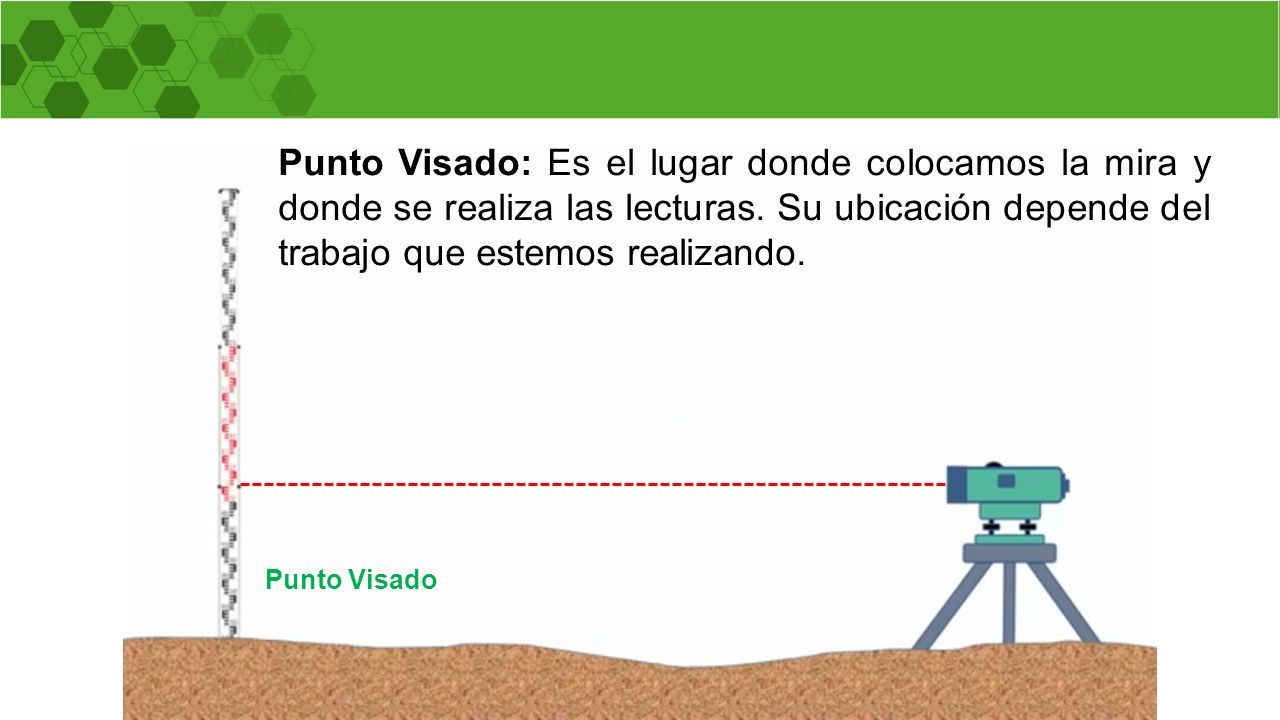

Punto Visado: Es el lugar donde colocamos la mira y donde se realiza las lecturas. Su ubicación depende del trabajo que estemos realizando. Punto Visado
12

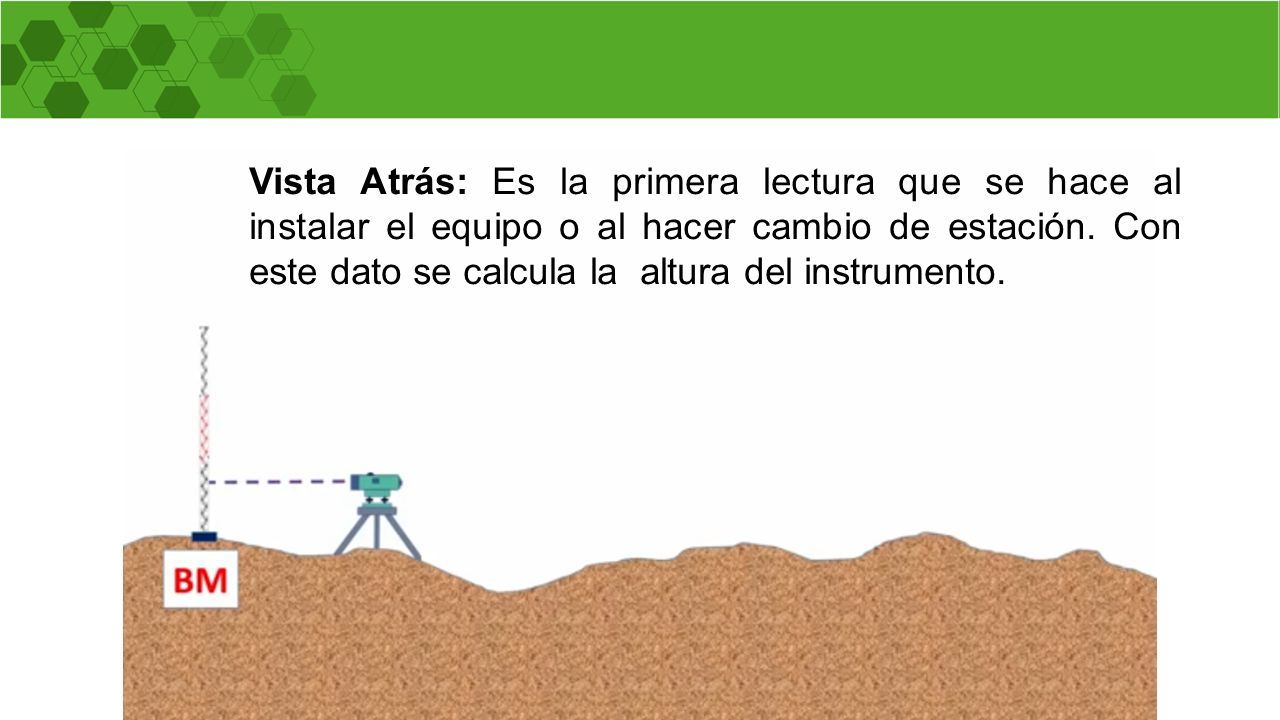

Vista Atrás: Es la primera lectura que se hace al instalar el equipo o al hacer cambio de estación. Con este dato se calcula la altura del instrumento.
13
Vista Adelante: Son las lecturas que se realizan en los diferentes puntos tomados o al crear nuevos puntos de cambio.
