1 REDES MTRO. JORGE LUIS BETANCOURT A. 23/10/2018

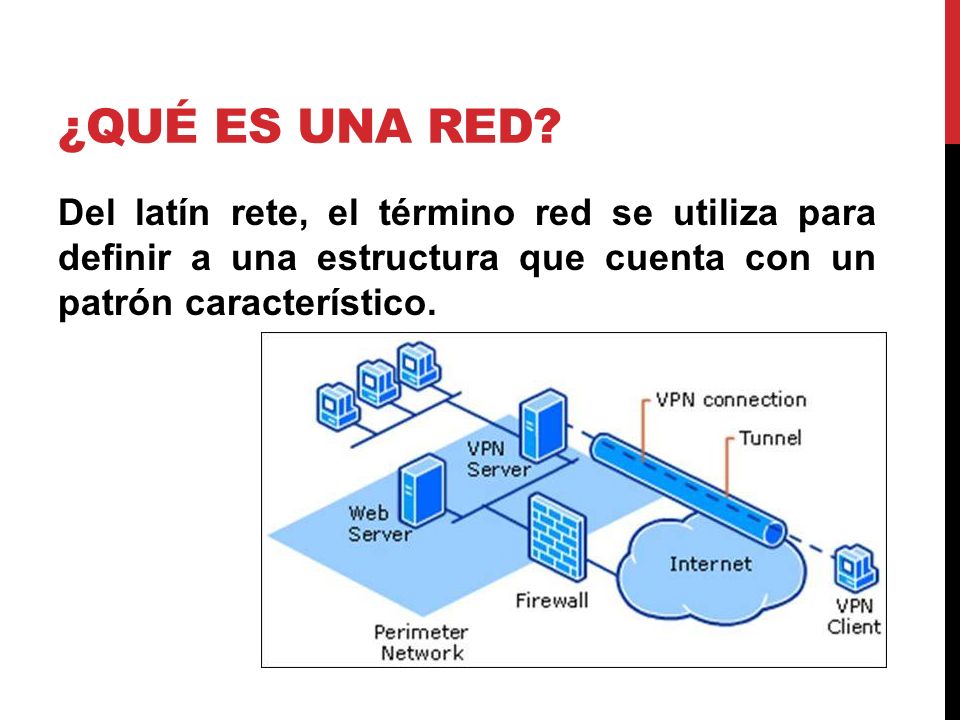

2 ¿QUÉ ES UNA RED? Del latín rete, el término red se utiliza para definir a una estructura que cuenta con un patrón característico.

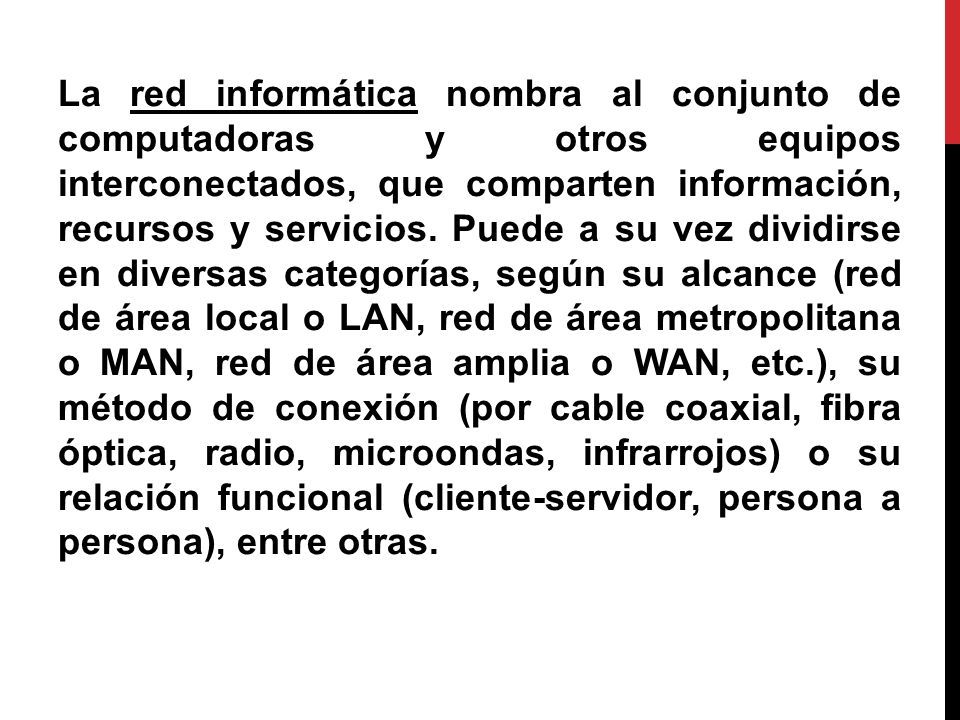

3 La red informática nombra al conjunto de computadoras y otros equipos interconectados, que comparten información, recursos y servicios. Puede a su vez dividirse en diversas categorías, según su alcance (red de área local o LAN, red de área metropolitana o MAN, red de área amplia o WAN, etc.), su método de conexión (por cable coaxial, fibra óptica, radio, microondas, infrarrojos) o su relación funcional (cliente-servidor, persona a persona), entre otras.

4

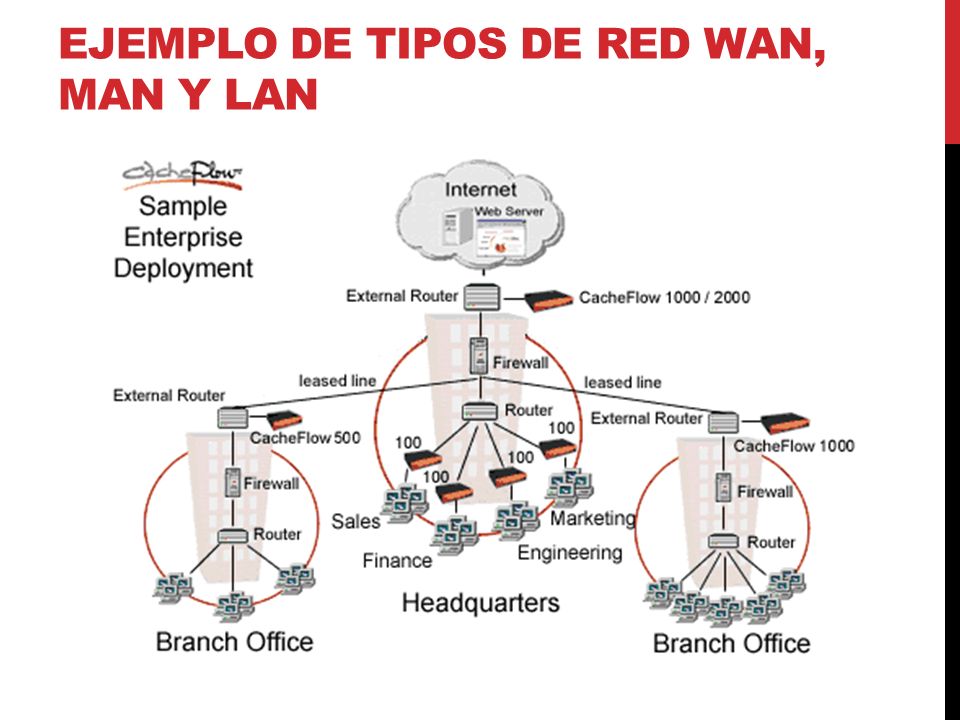

5 EJEMPLO DE TIPOS DE RED WAN, MAN Y LAN

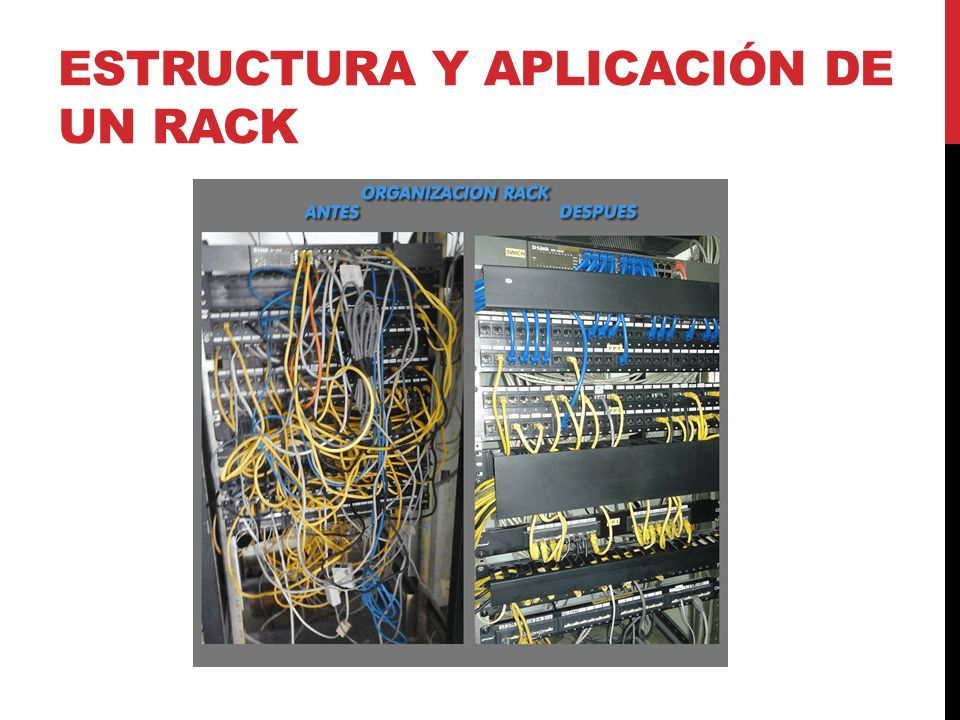

6 ESTRUCTURA Y APLICACIÓN DE UN RACK

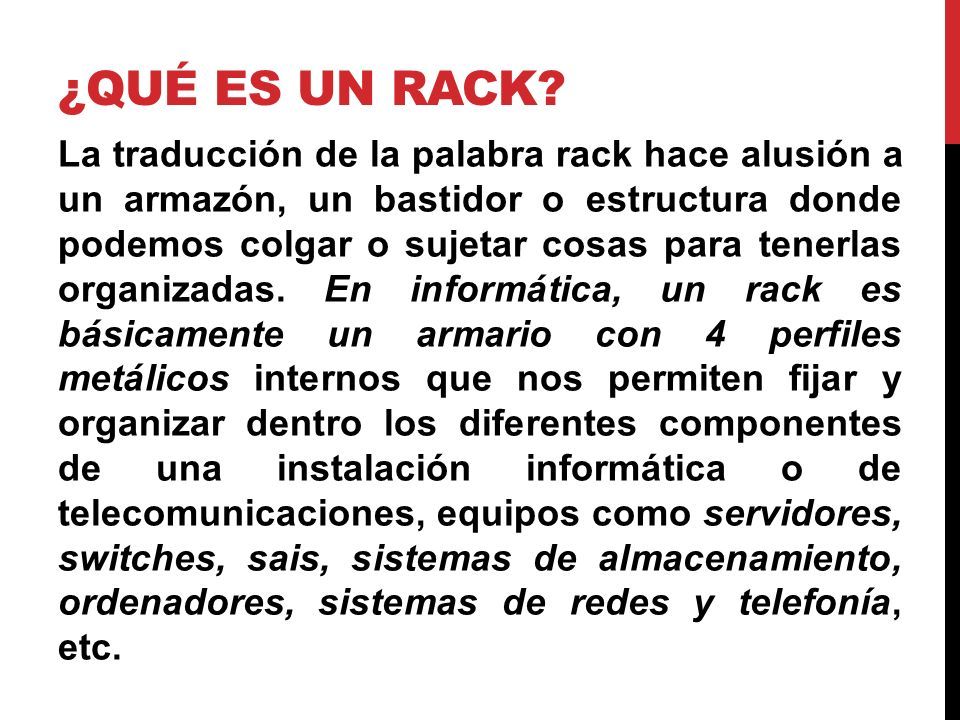

7 ¿QUÉ ES UN RACK? La traducción de la palabra rack hace alusión a un armazón, un bastidor o estructura donde podemos colgar o sujetar cosas para tenerlas organizadas. En informática, un rack es básicamente un armario con 4 perfiles metálicos internos que nos permiten fijar y organizar dentro los diferentes componentes de una instalación informática o de telecomunicaciones, equipos como servidores, switches, sais, sistemas de almacenamiento, ordenadores, sistemas de redes y telefonía, etc.

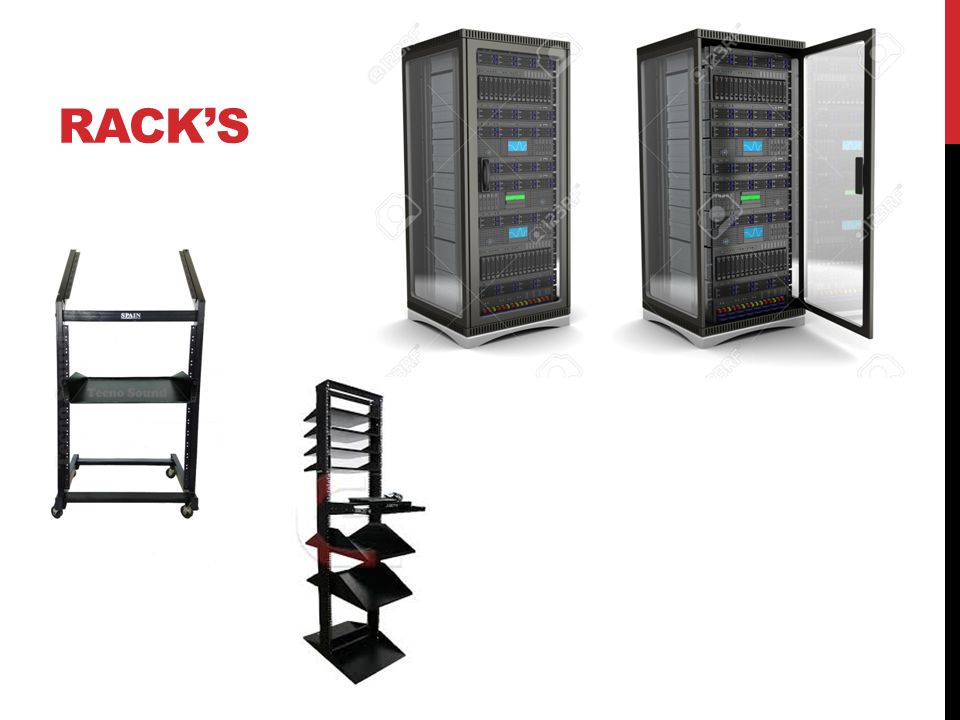

8 RACK’S

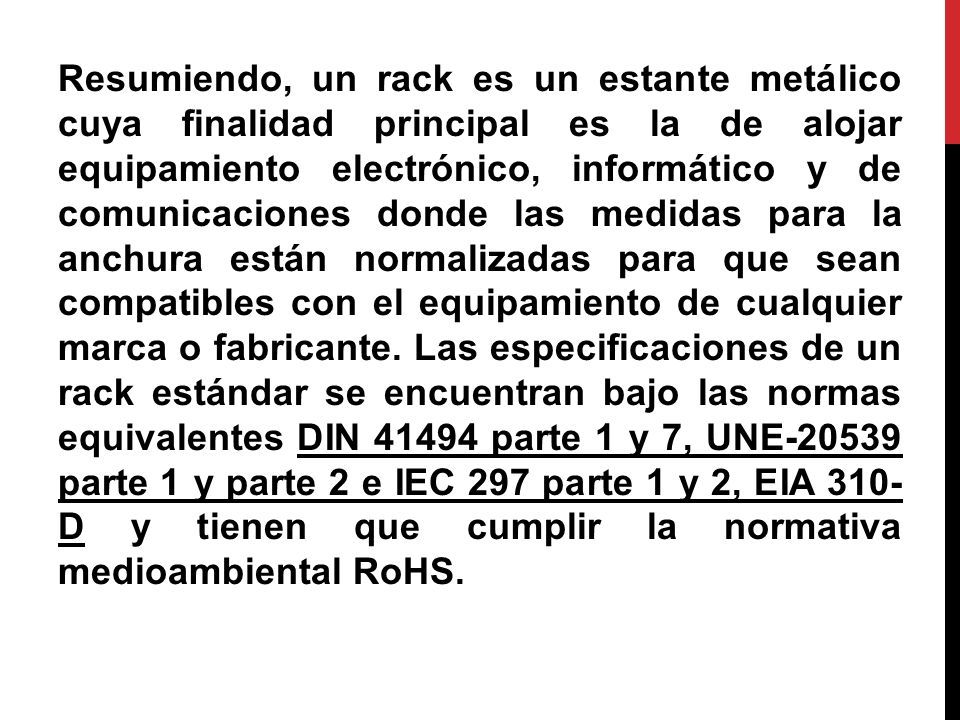

9 Resumiendo, un rack es un estante metálico cuya finalidad principal es la de alojar equipamiento electrónico, informático y de comunicaciones donde las medidas para la anchura están normalizadas para que sean compatibles con el equipamiento de cualquier marca o fabricante. Las especificaciones de un rack estándar se encuentran bajo las normas equivalentes DIN 41494 parte 1 y 7, UNE-20539 parte 1 y parte 2 e IEC 297 parte 1 y 2, EIA 310- D y tienen que cumplir la normativa medioambiental RoHS.

10 ESQUEMA DE ARMARIO RACK, EJEMPLO DE MONTAJE.

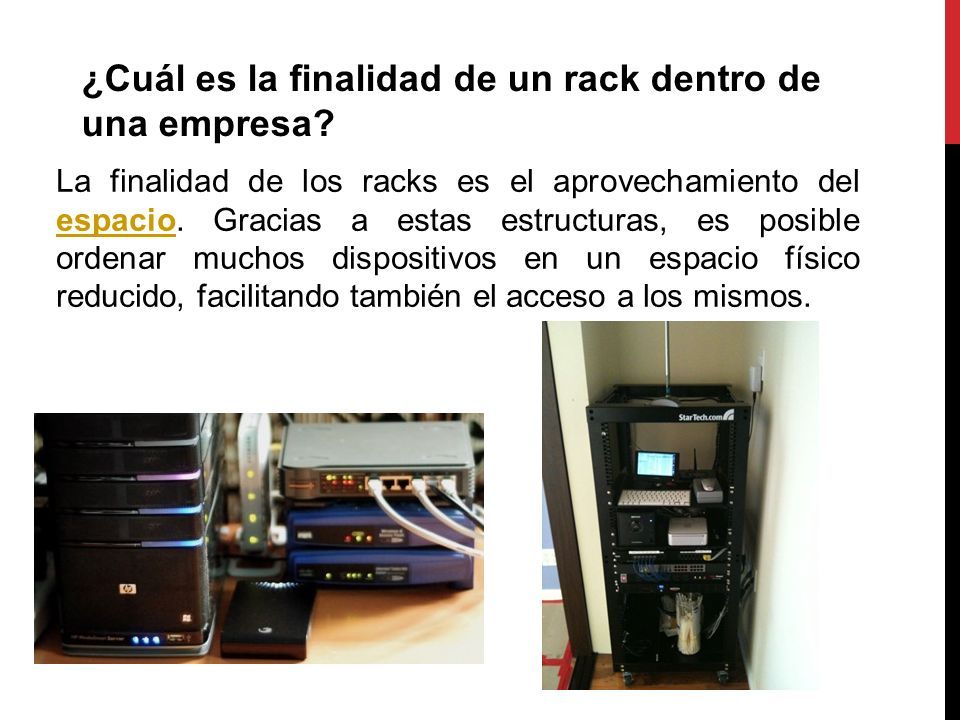

11 ¿Cuál es la finalidad de un rack dentro de una empresa? La finalidad de los racks es el aprovechamiento del espacio. Gracias a estas estructuras, es posible ordenar muchos dispositivos en un espacio físico reducido, facilitando también el acceso a los mismos. espacio

12

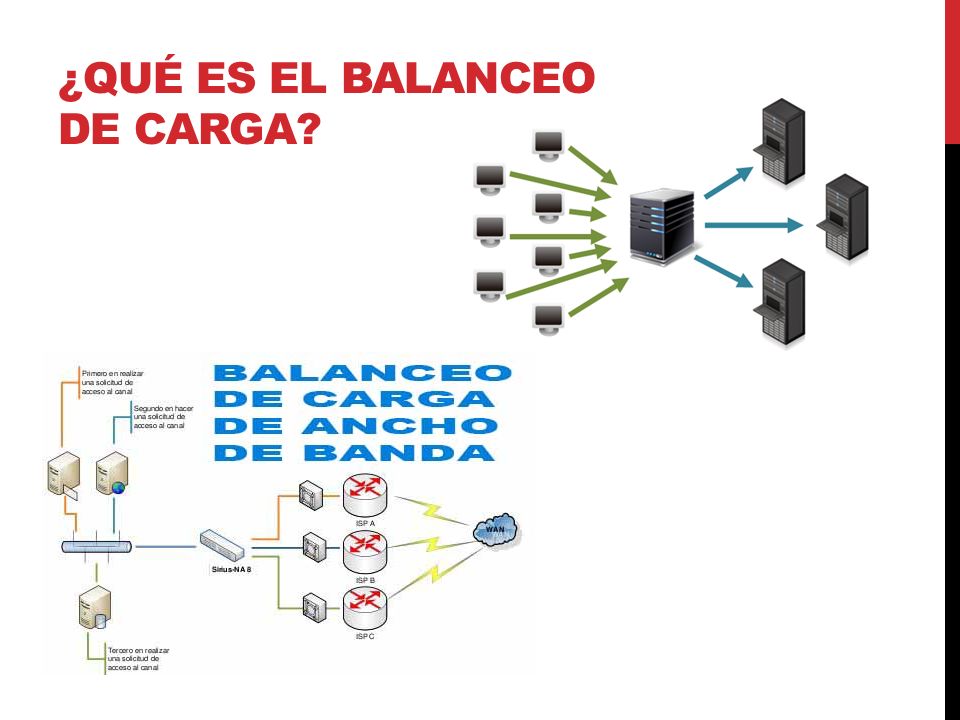

13 ¿QUÉ ES EL BALANCEO DE CARGA?

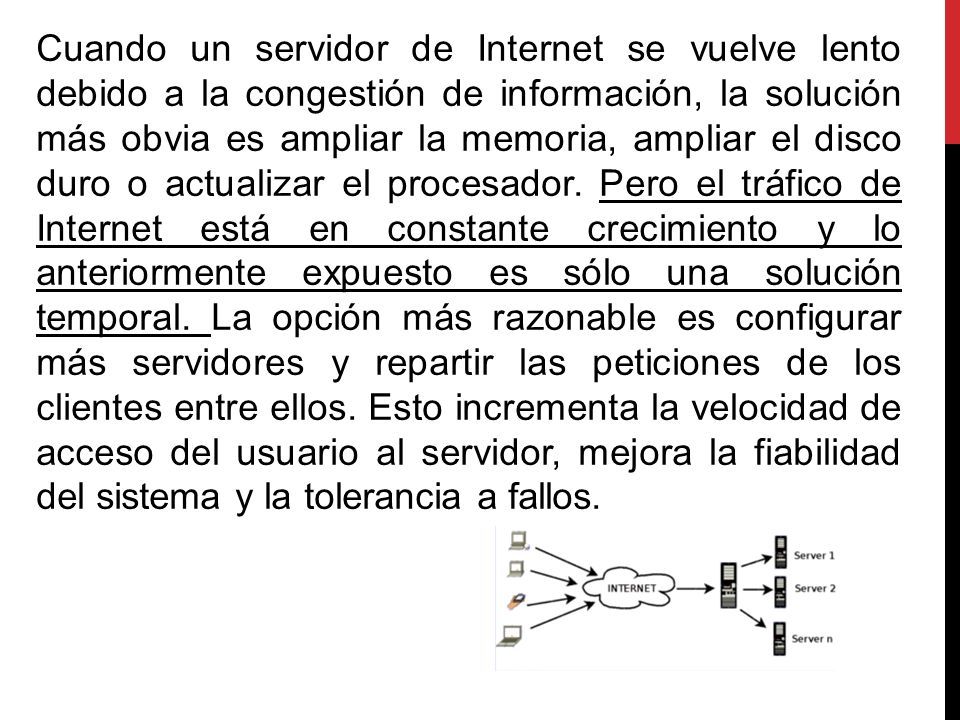

14 Cuando un servidor de Internet se vuelve lento debido a la congestión de información, la solución más obvia es ampliar la memoria, ampliar el disco duro o actualizar el procesador. Pero el tráfico de Internet está en constante crecimiento y lo anteriormente expuesto es sólo una solución temporal. La opción más razonable es configurar más servidores y repartir las peticiones de los clientes entre ellos. Esto incrementa la velocidad de acceso del usuario al servidor, mejora la fiabilidad del sistema y la tolerancia a fallos.

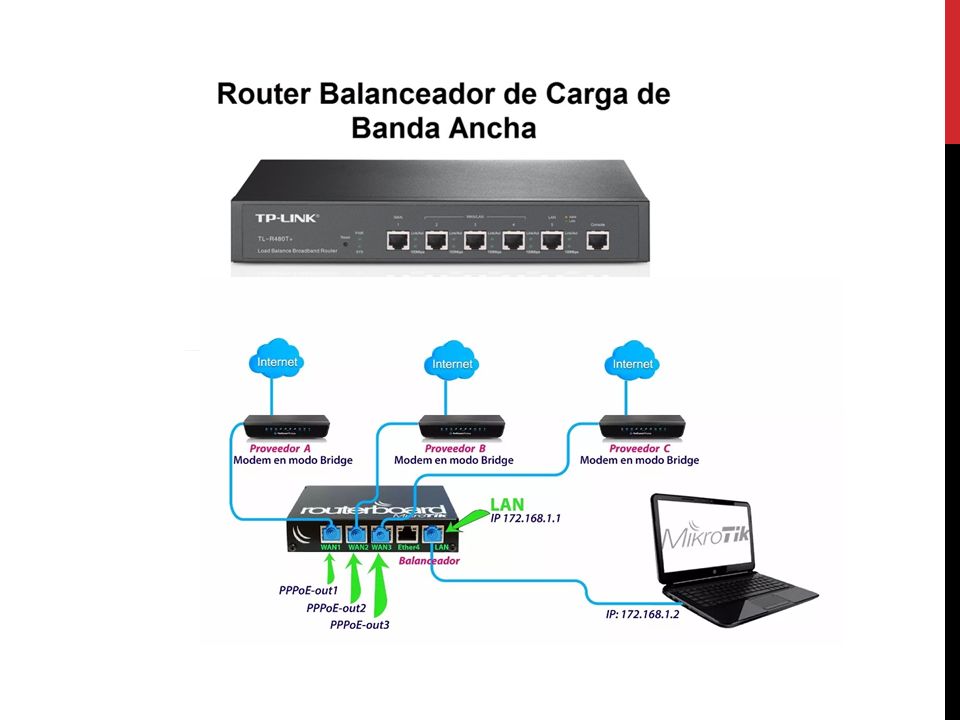

15

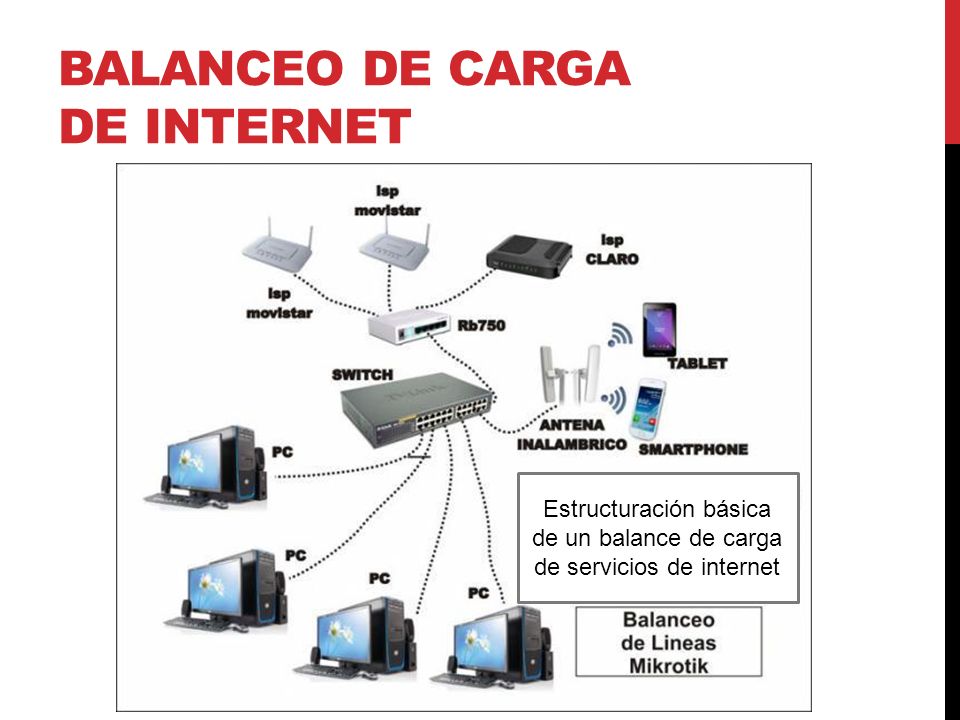

16 BALANCEO DE CARGA DE INTERNET Estructuración básica de un balance de carga de servicios de internet

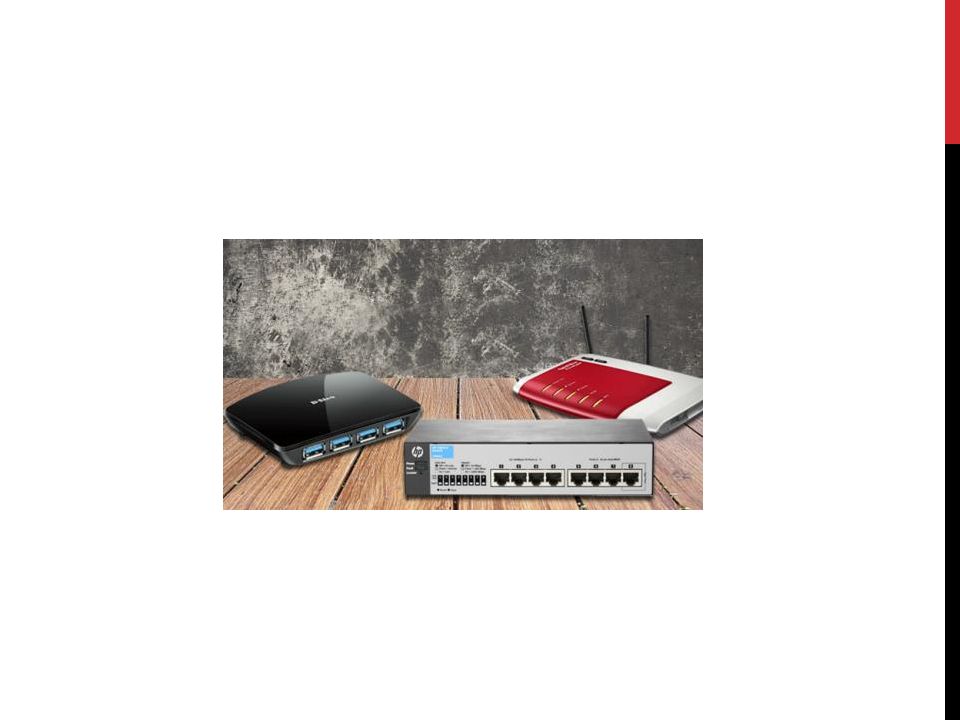

17

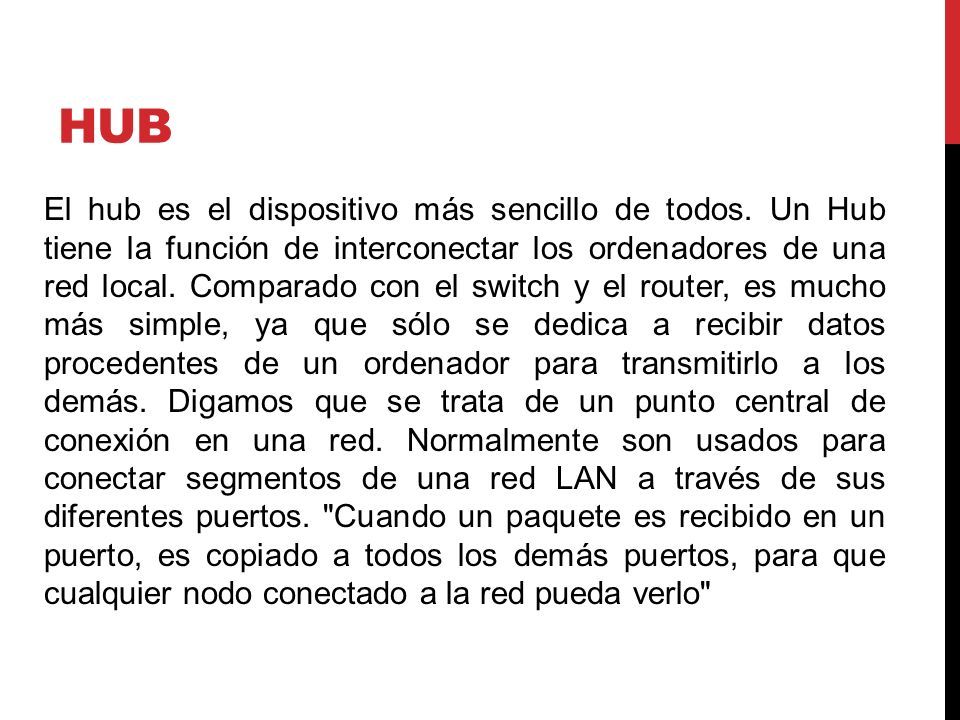

18 HUB El hub es el dispositivo más sencillo de todos. Un Hub tiene la función de interconectar los ordenadores de una red local. Comparado con el switch y el router, es mucho más simple, ya que sólo se dedica a recibir datos procedentes de un ordenador para transmitirlo a los demás. Digamos que se trata de un punto central de conexión en una red. Normalmente son usados para conectar segmentos de una red LAN a través de sus diferentes puertos. "Cuando un paquete es recibido en un puerto, es copiado a todos los demás puertos, para que cualquier nodo conectado a la red pueda verlo"

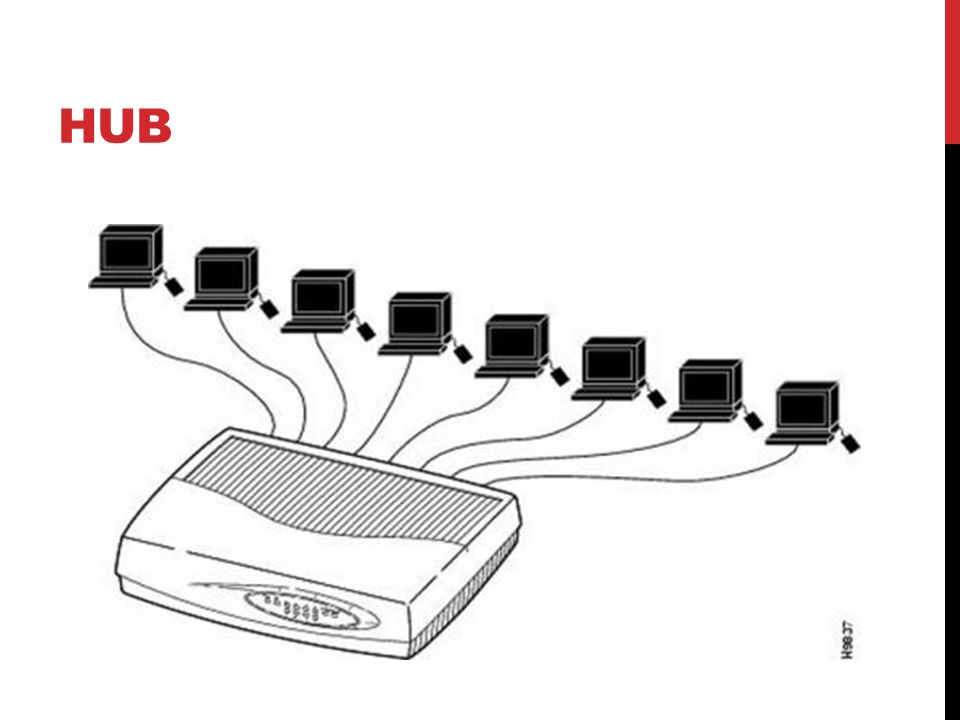

19 HUB

20 SWITCH El switch es un aparato muy semejante al hub, pero envía los datos de manera diferente. A través de un switch aquella información proveniente del ordenador de origen es enviada al ordenador de destino. Básicamente, los switchs crean una especie de canal de comunicación exclusiva entre el origen y el destino. Así la red no queda "limitada" a un solo equipo en el envío de información, a diferencia del hub.

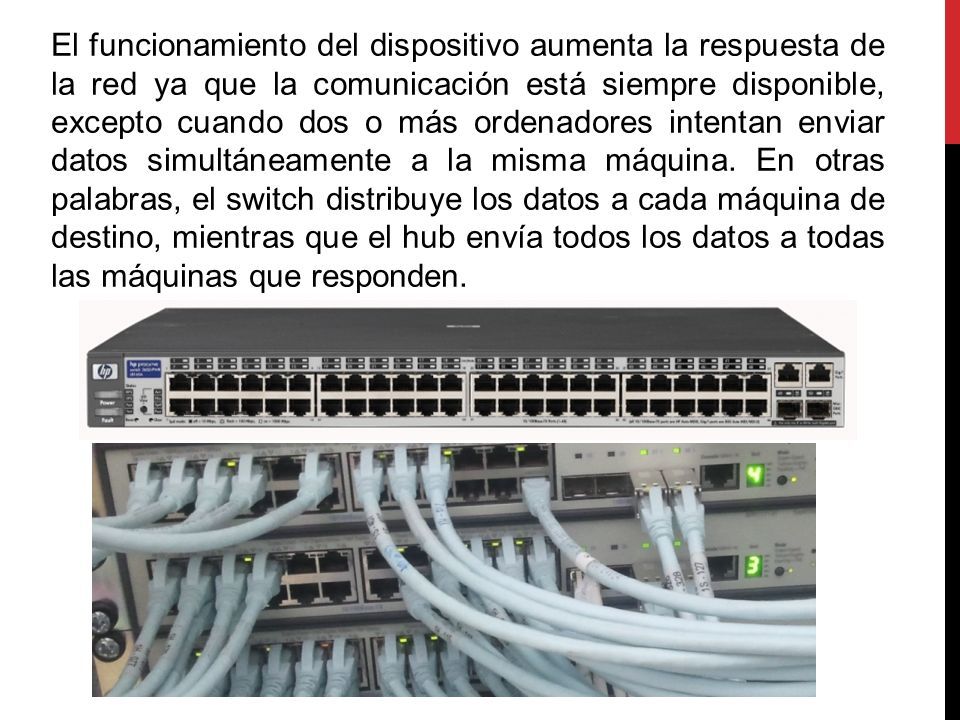

21 El funcionamiento del dispositivo aumenta la respuesta de la red ya que la comunicación está siempre disponible, excepto cuando dos o más ordenadores intentan enviar datos simultáneamente a la misma máquina. En otras palabras, el switch distribuye los datos a cada máquina de destino, mientras que el hub envía todos los datos a todas las máquinas que responden.

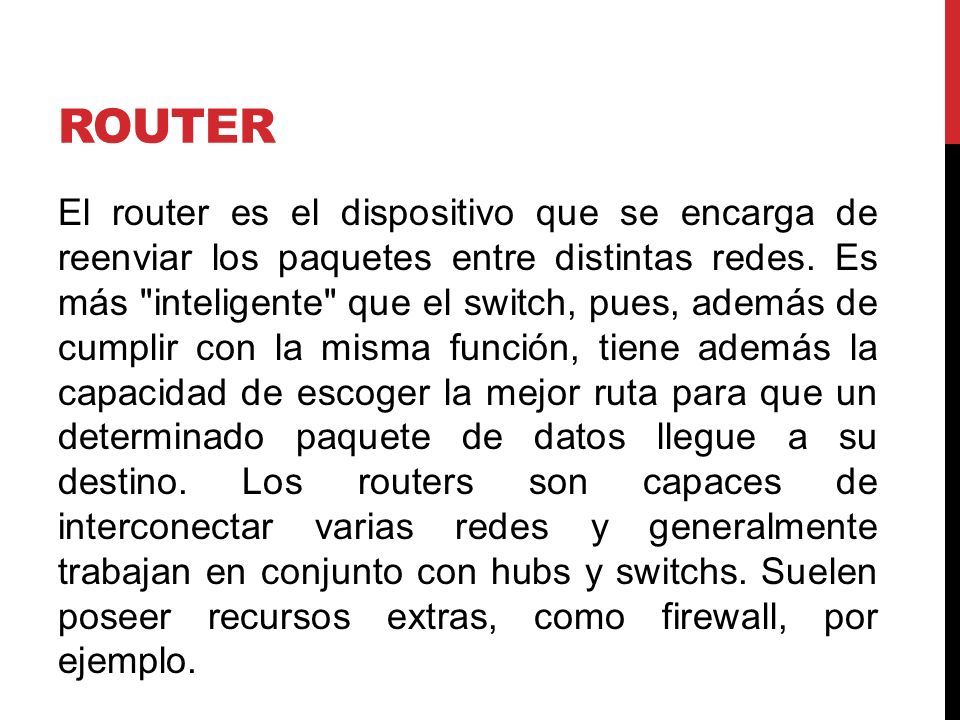

22 ROUTER El router es el dispositivo que se encarga de reenviar los paquetes entre distintas redes. Es más "inteligente" que el switch, pues, además de cumplir con la misma función, tiene además la capacidad de escoger la mejor ruta para que un determinado paquete de datos llegue a su destino. Los routers son capaces de interconectar varias redes y generalmente trabajan en conjunto con hubs y switchs. Suelen poseer recursos extras, como firewall, por ejemplo.

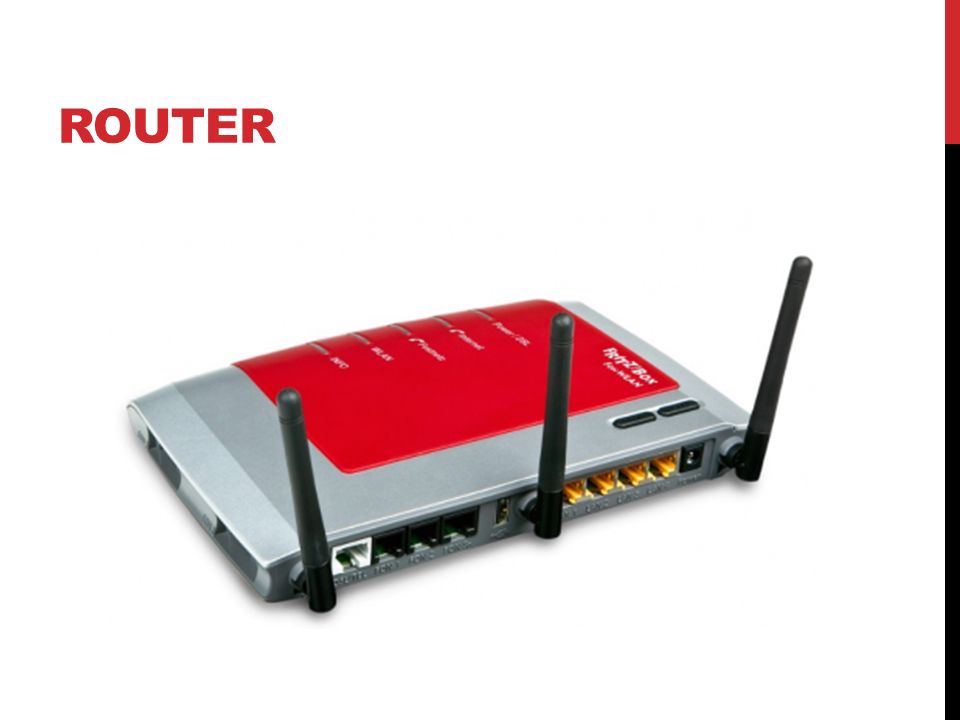

23 ROUTER

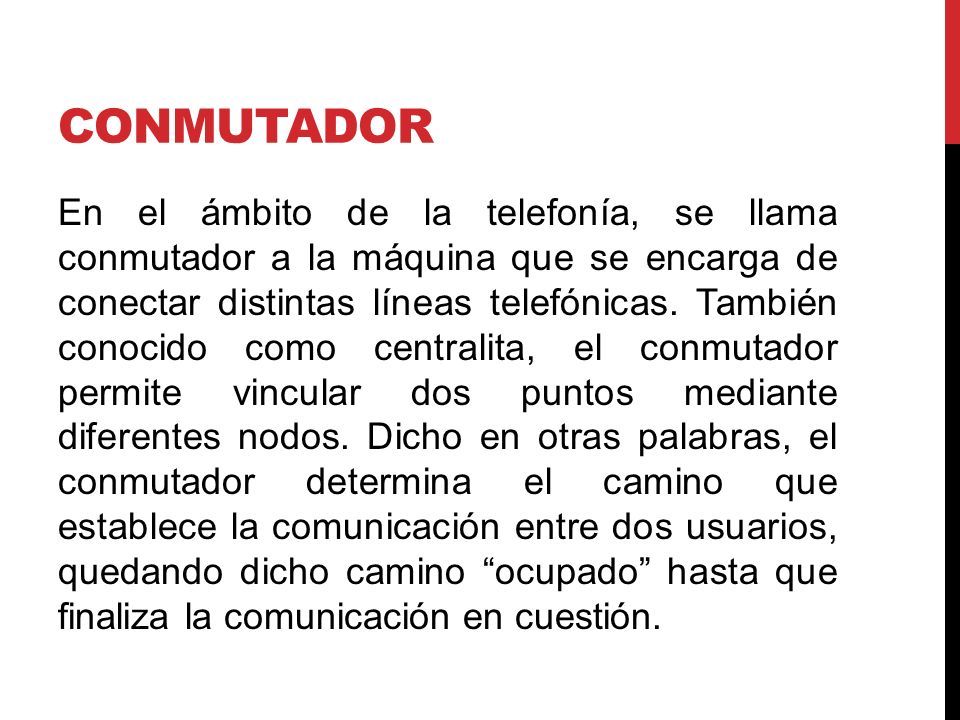

24 CONMUTADOR En el ámbito de la telefonía, se llama conmutador a la máquina que se encarga de conectar distintas líneas telefónicas. También conocido como centralita, el conmutador permite vincular dos puntos mediante diferentes nodos. Dicho en otras palabras, el conmutador determina el camino que establece la comunicación entre dos usuarios, quedando dicho camino “ocupado” hasta que finaliza la comunicación en cuestión.

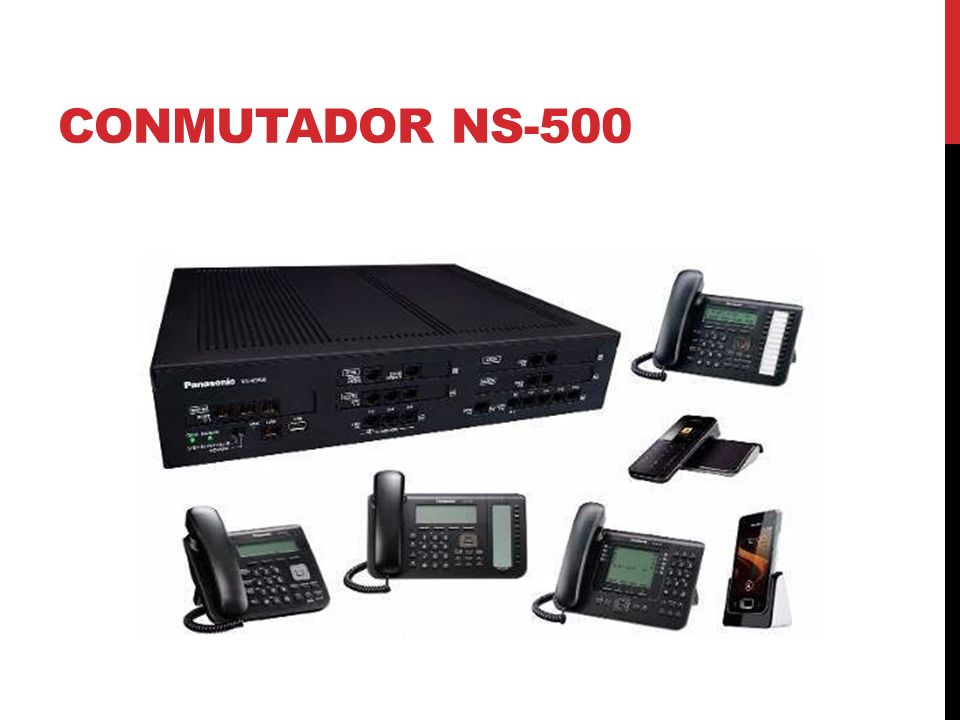

25 CONMUTADOR NS-500

26 ¿DUDAS? Gracias por su atención
