1 CENTRO DE INVESTIGACIÓN Y DE ESTUDIOS AVANZADOS DEL INSTITUTO POLITÉCNICO NACIONAL UNIDAD ZACATENCO DEPARTAMENTO DE INGENIERÍA ELÉCTRICA SECCIÓN DE BIOELECTRÓNICA Instrumentación para el estudio de los potenciales evocados visuales vinculados a la iluminación retiniana expuesta a estímulos cromáticos Tesis que presenta Eduardo Moya González Avance de tesis de Maestría Director de Tesis : Dr. Ernesto Suaste Gómez Ciudad de México Diciembre 2018 1

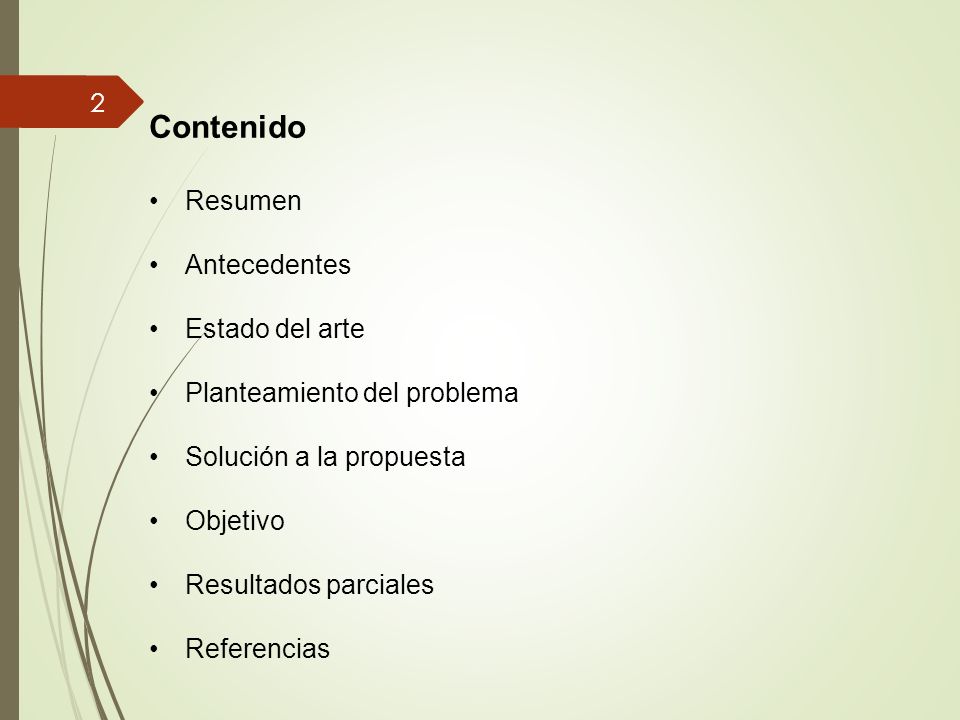

2 Contenido Resumen Antecedentes Estado del arte Planteamiento del problema Solución a la propuesta Objetivo Resultados parciales Referencias 2

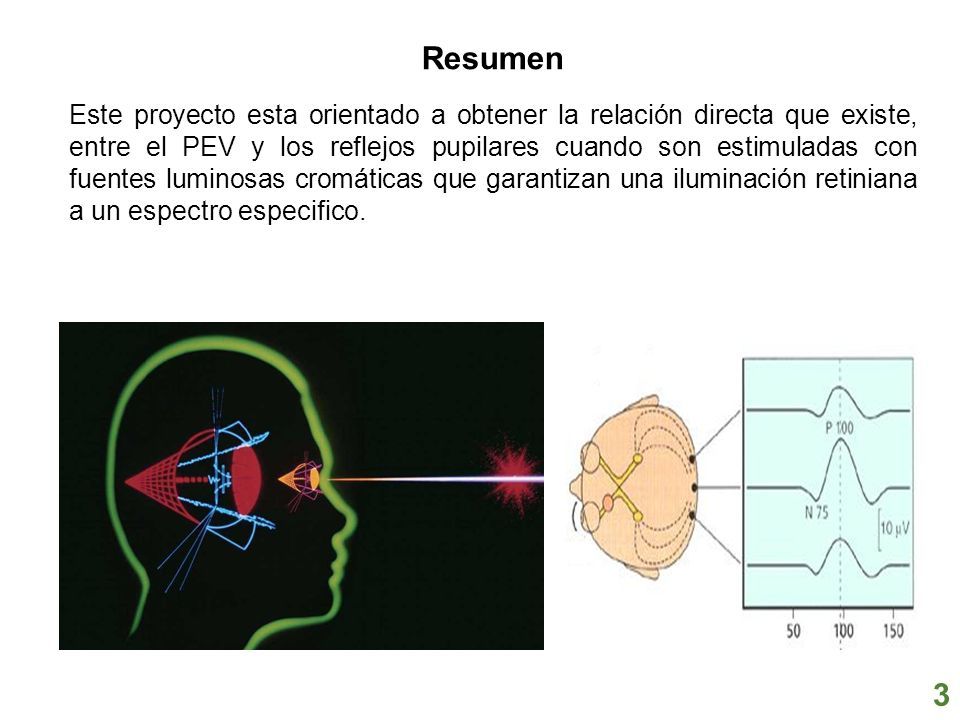

3 Resumen Este proyecto esta orientado a obtener la relación directa que existe, entre el PEV y los reflejos pupilares cuando son estimuladas con fuentes luminosas cromáticas que garantizan una iluminación retiniana a un espectro especifico. 3

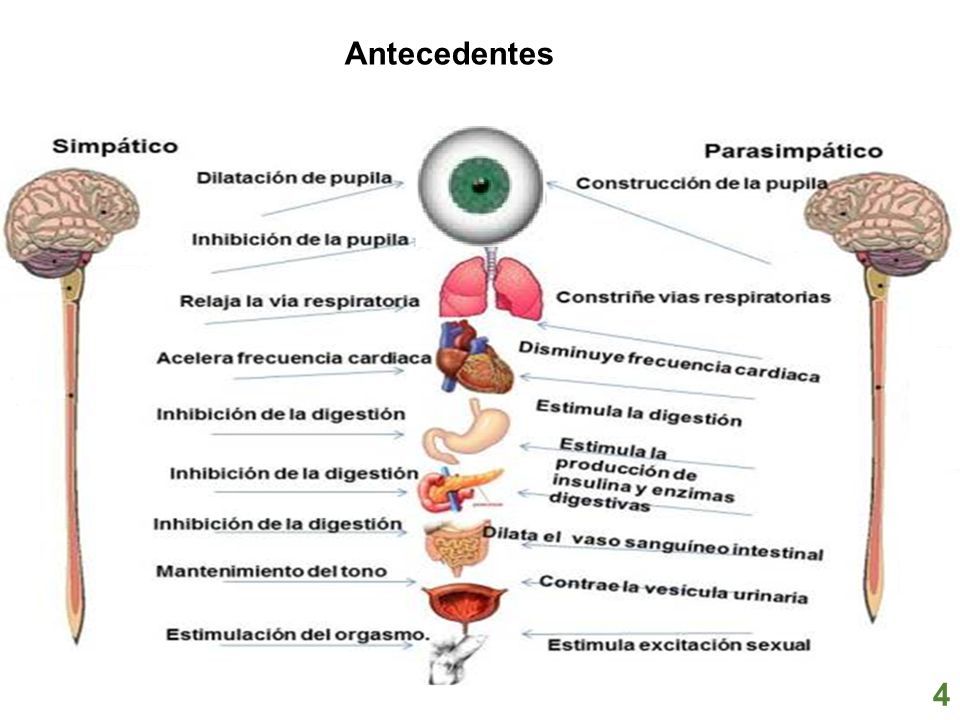

4 Antecedentes 4

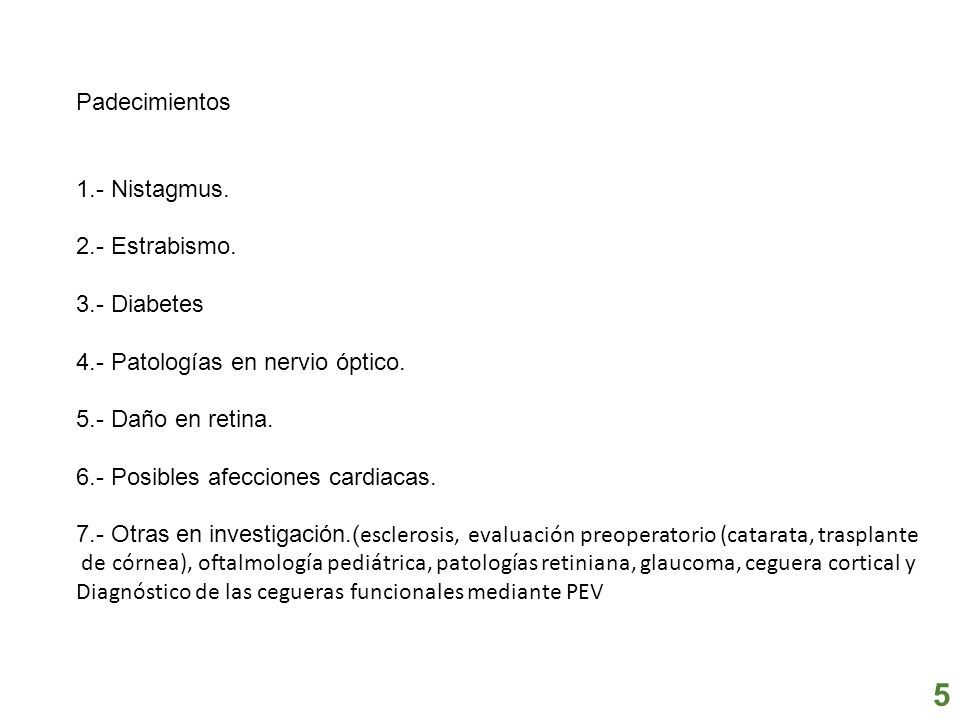

5 Padecimientos 1.- Nistagmus. 2.- Estrabismo. 3.- Diabetes 4.- Patologías en nervio óptico. 5.- Daño en retina. 6.- Posibles afecciones cardiacas. 7.- Otras en investigación.( esclerosis, evaluación preoperatorio (catarata, trasplante de córnea), oftalmología pediátrica, patologías retiniana, glaucoma, ceguera cortical y Diagnóstico de las cegueras funcionales mediante PEV 5

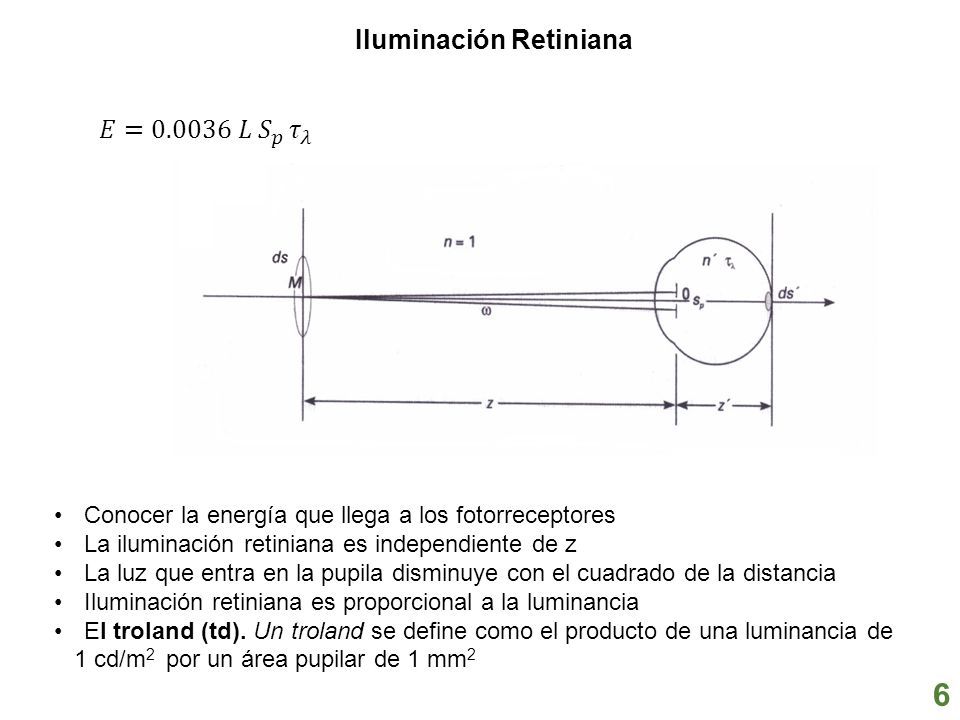

6 Iluminación Retiniana Conocer la energía que llega a los fotorreceptores La iluminación retiniana es independiente de z La luz que entra en la pupila disminuye con el cuadrado de la distancia Iluminación retiniana es proporcional a la luminancia El troland (td). Un troland se define como el producto de una luminancia de 1 cd/m 2 por un área pupilar de 1 mm 2 6

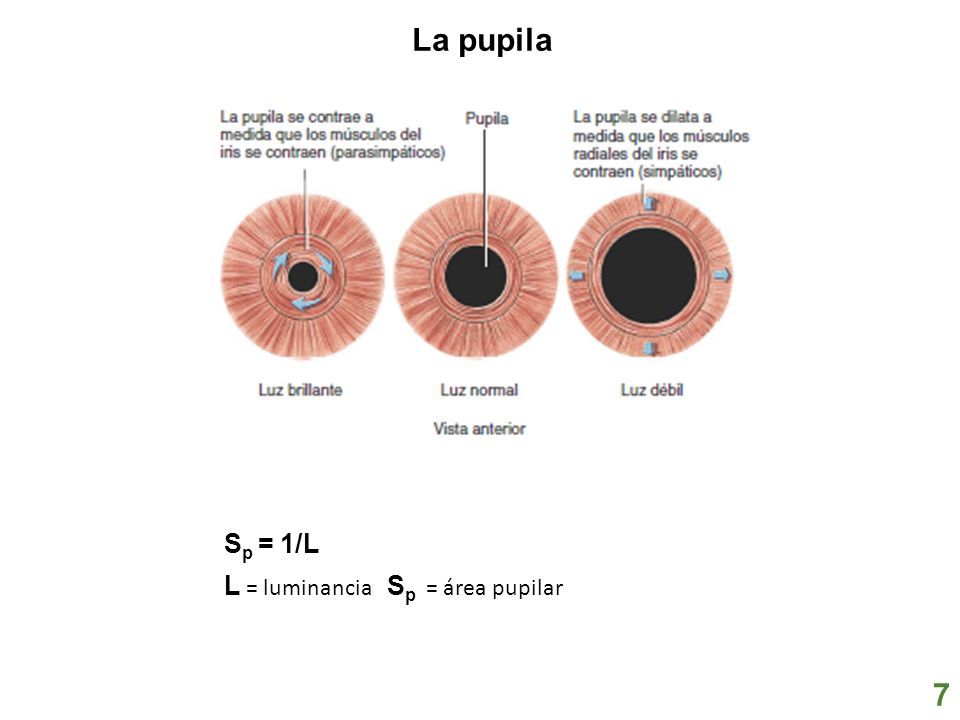

7 La pupila S p = 1/L L = luminancia S p = área pupilar 7

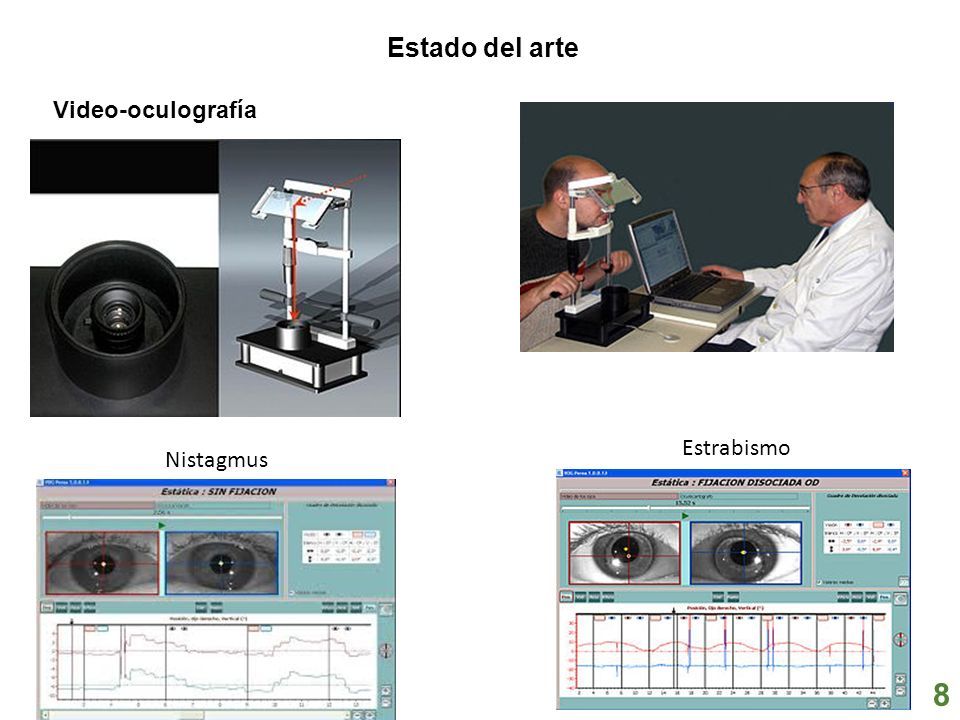

8 Estado del arte Video-oculografía Estrabismo Nistagmus 8

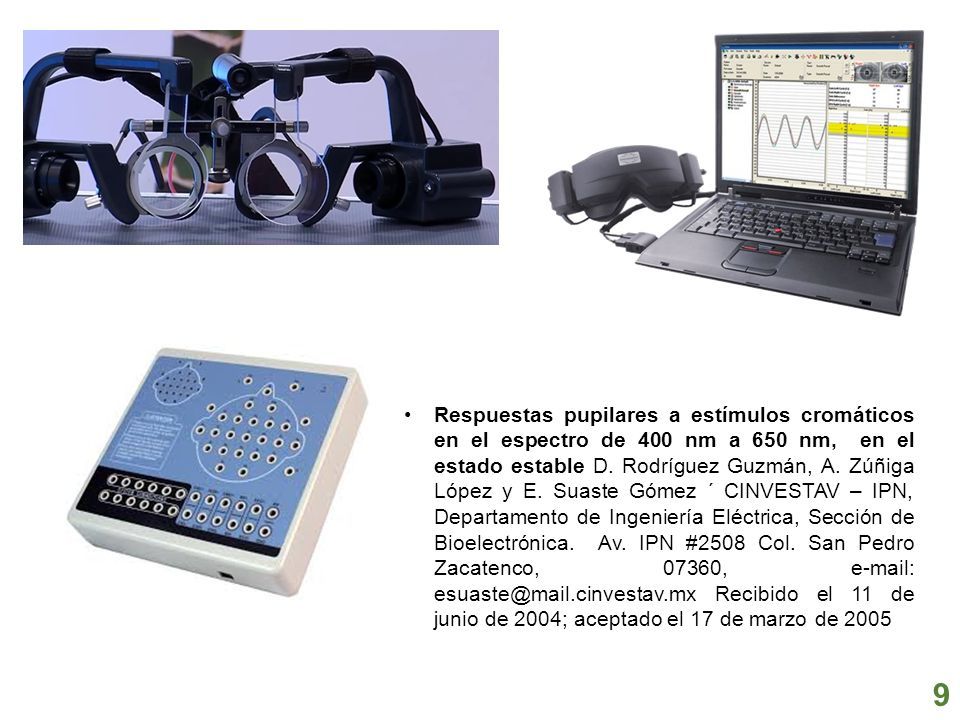

9 Respuestas pupilares a estímulos cromáticos en el espectro de 400 nm a 650 nm, en el estado estable D. Rodríguez Guzmán, A. Zúñiga López y E. Suaste Gómez ´ CINVESTAV – IPN, Departamento de Ingeniería Eléctrica, Sección de Bioelectrónica. Av. IPN #2508 Col. San Pedro Zacatenco, 07360, e-mail: esuaste@mail.cinvestav.mx Recibido el 11 de junio de 2004; aceptado el 17 de marzo de 2005 9

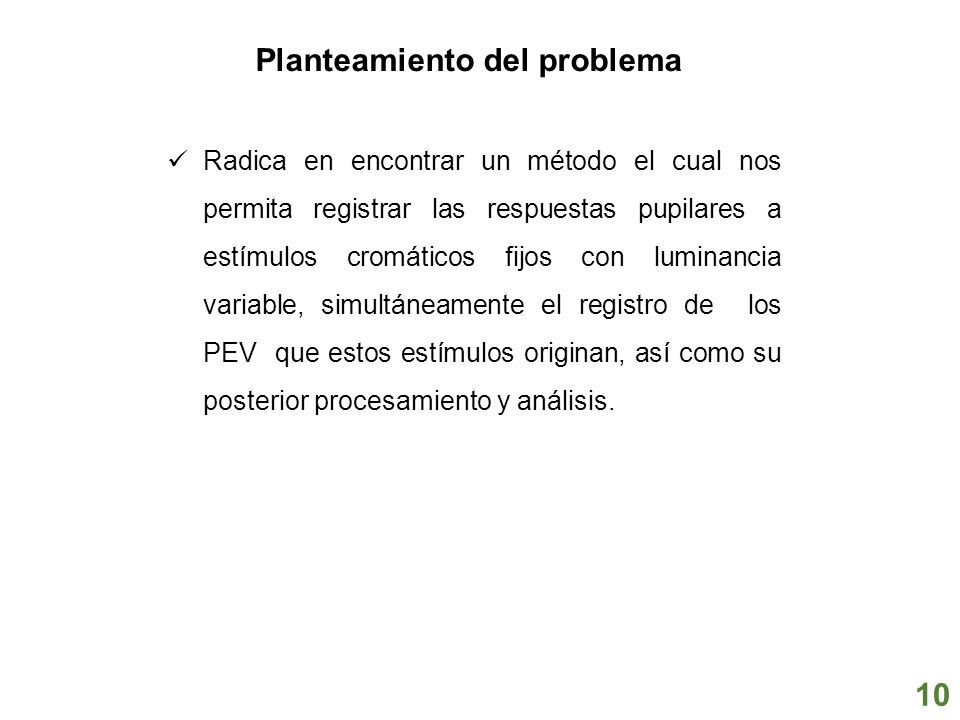

10 Planteamiento del problema Radica en encontrar un método el cual nos permita registrar las respuestas pupilares a estímulos cromáticos fijos con luminancia variable, simultáneamente el registro de los PEV que estos estímulos originan, así como su posterior procesamiento y análisis. 10

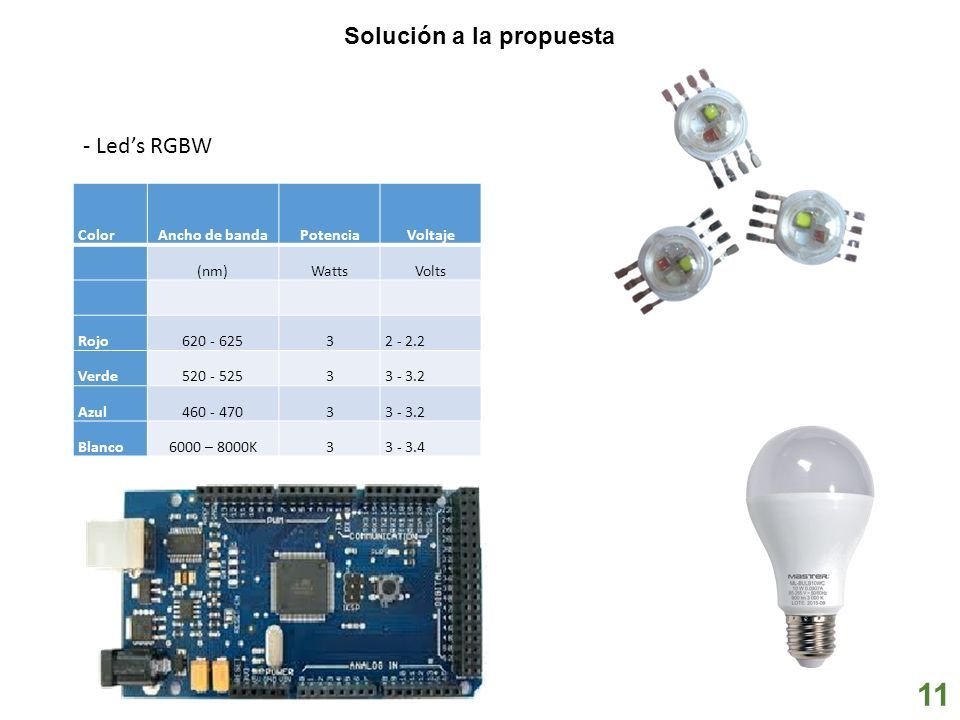

11 ColorAncho de bandaPotenciaVoltaje (nm)WattsVolts Rojo620 - 62532 - 2.2 Verde520 - 52533 - 3.2 Azul460 - 47033 - 3.2 Blanco6000 – 8000K33 - 3.4 Solución a la propuesta - Led’s RGBW 11

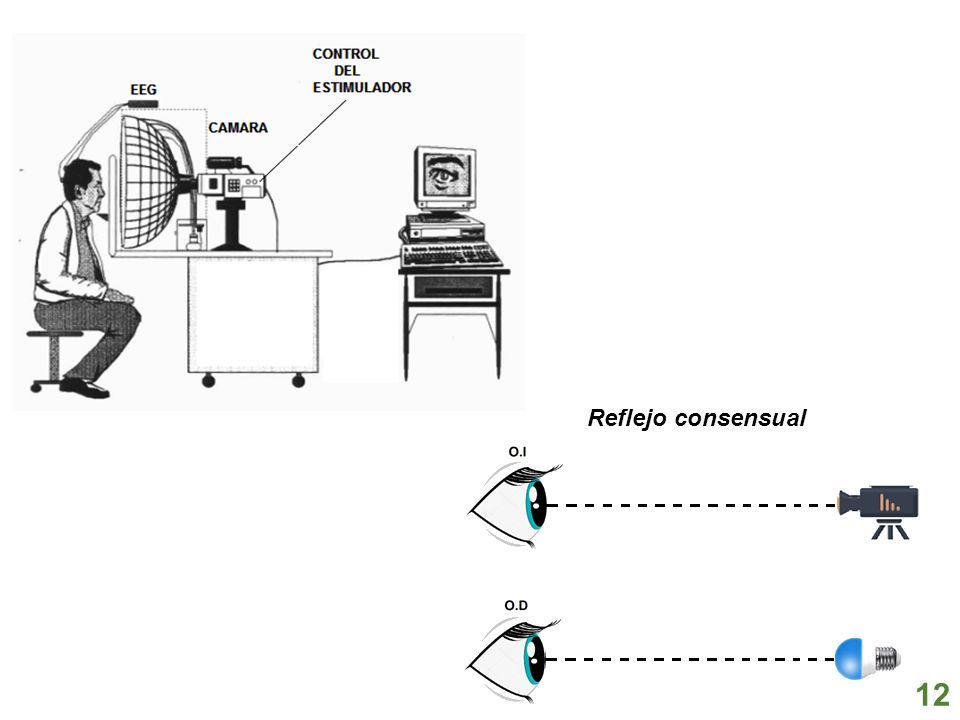

12 12 Reflejo consensual

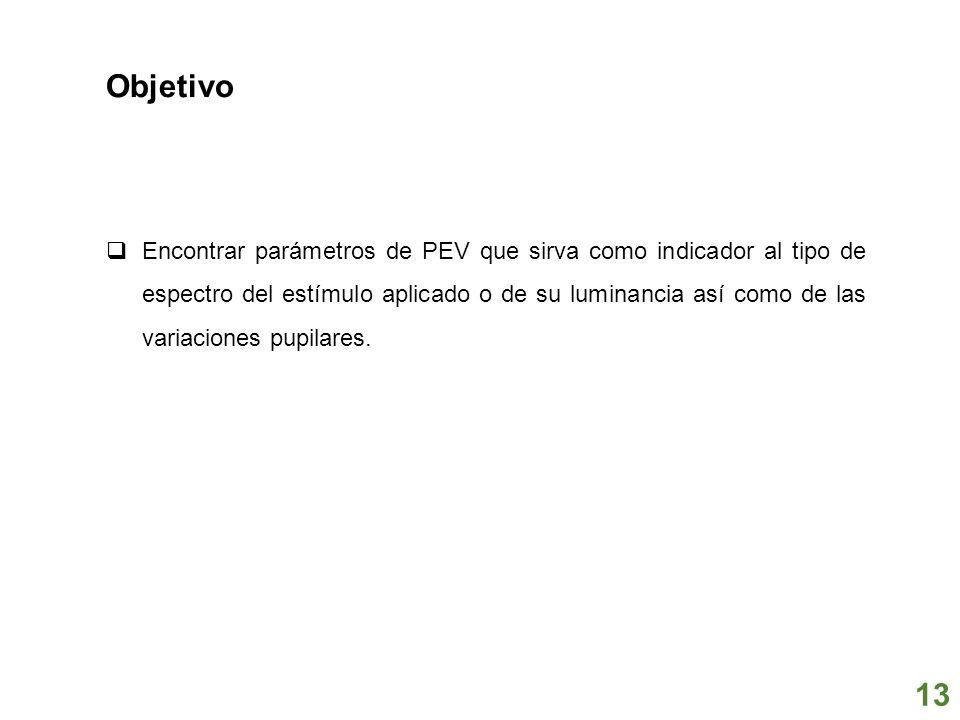

13 Objetivo  Encontrar parámetros de PEV que sirva como indicador al tipo de espectro del estímulo aplicado o de su luminancia así como de las variaciones pupilares. 13

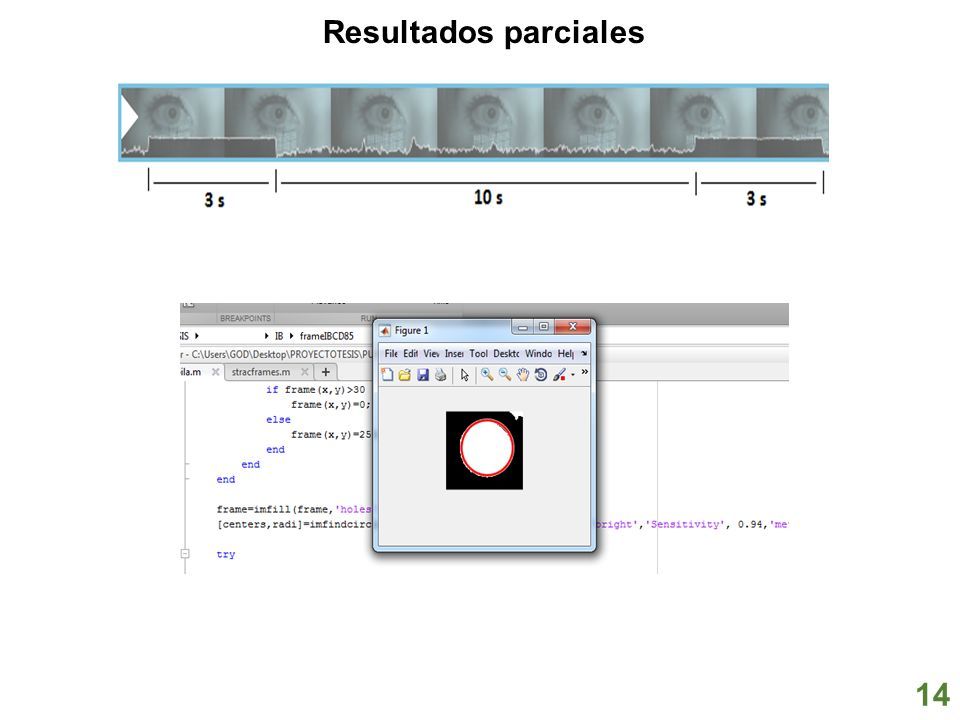

14 Resultados parciales 14

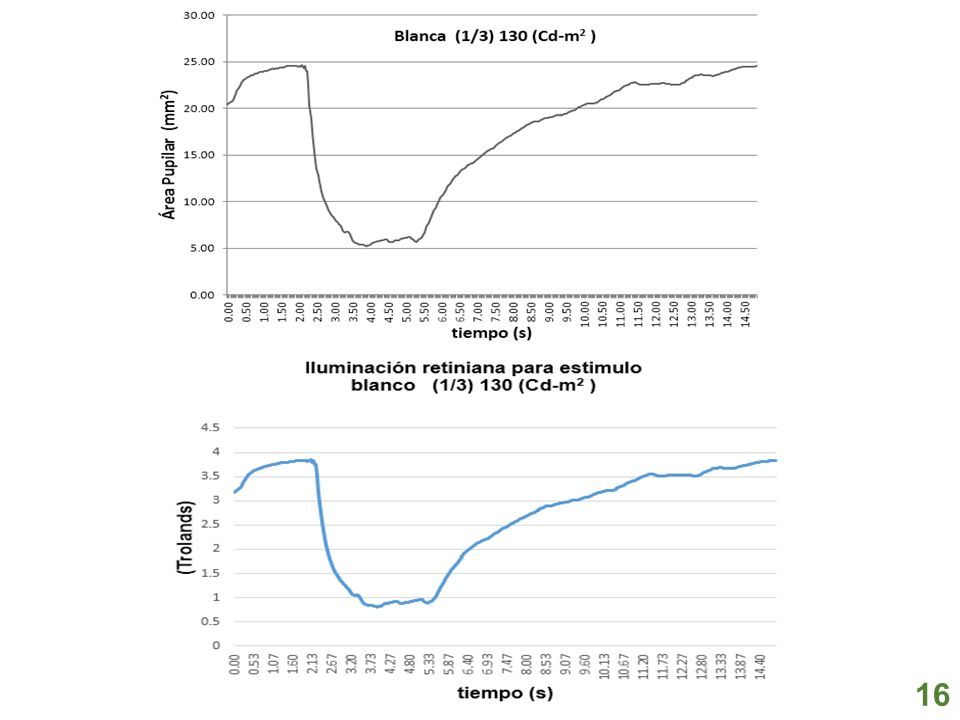

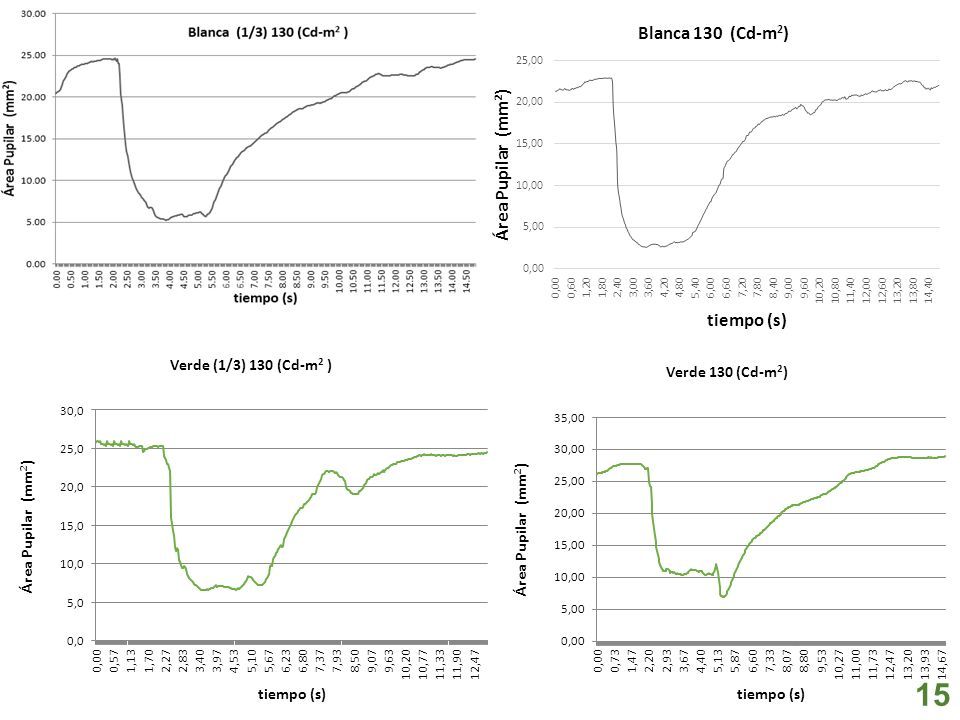

15 15

16 16

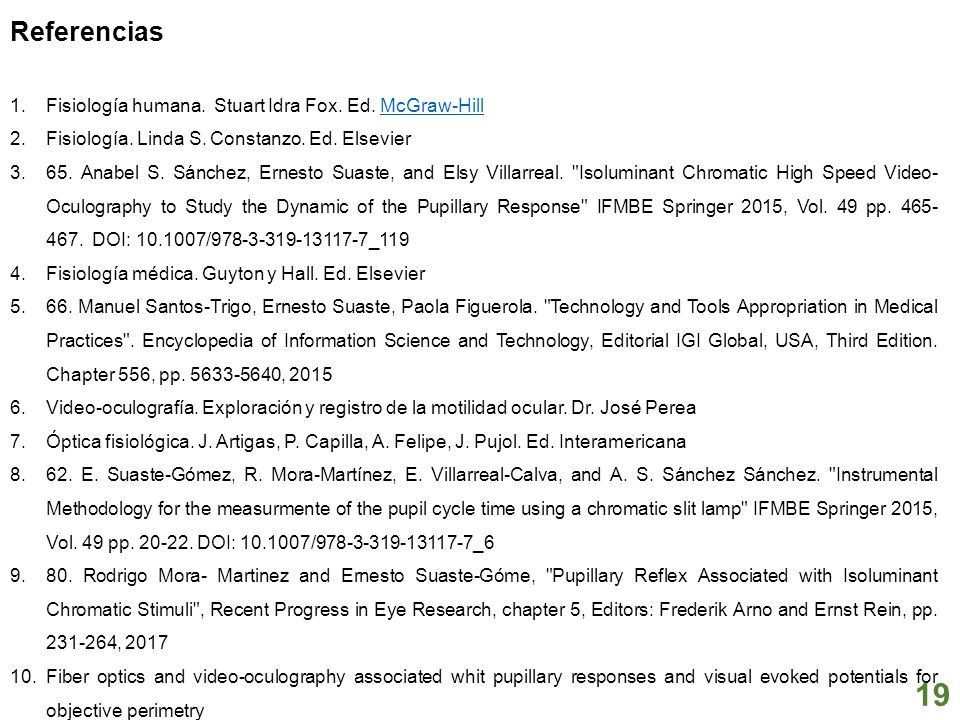

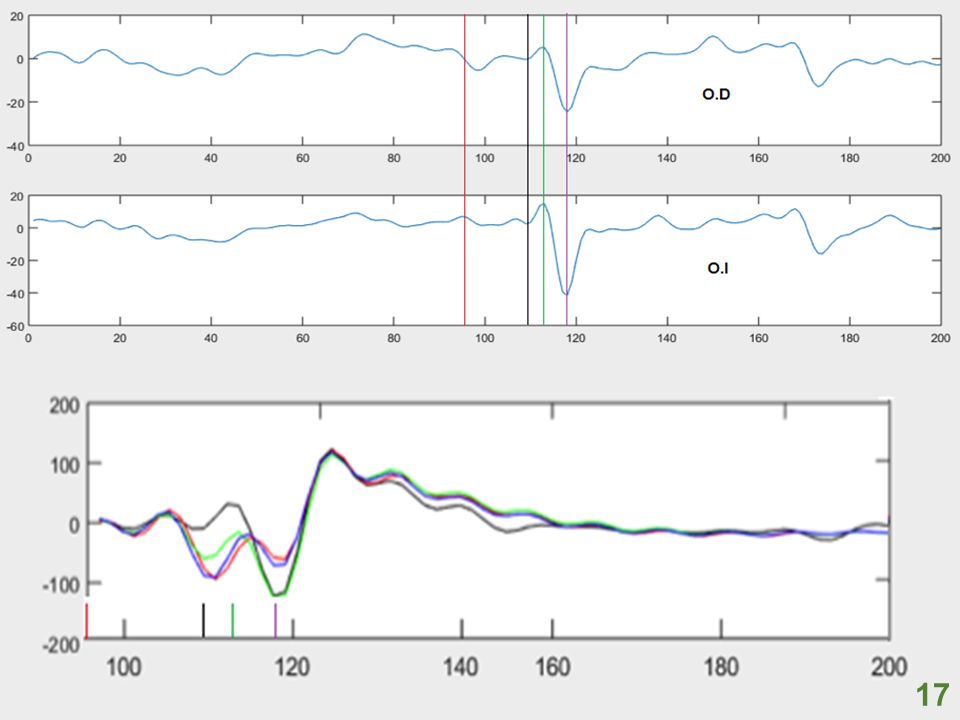

17 17

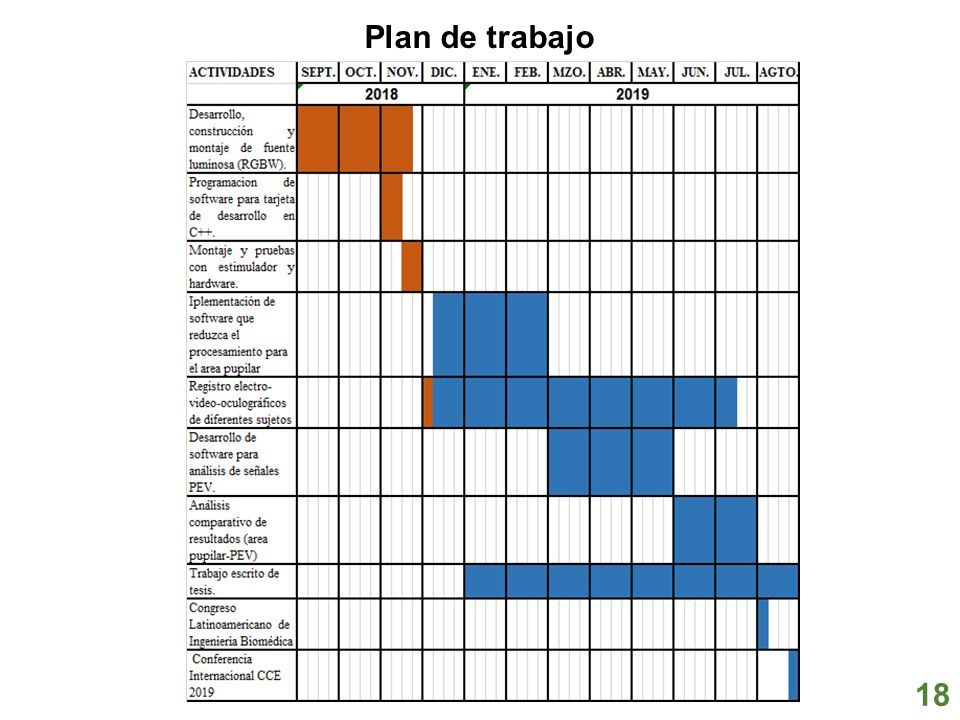

18 Plan de trabajo 18
