1 Tigo SMART 3.1

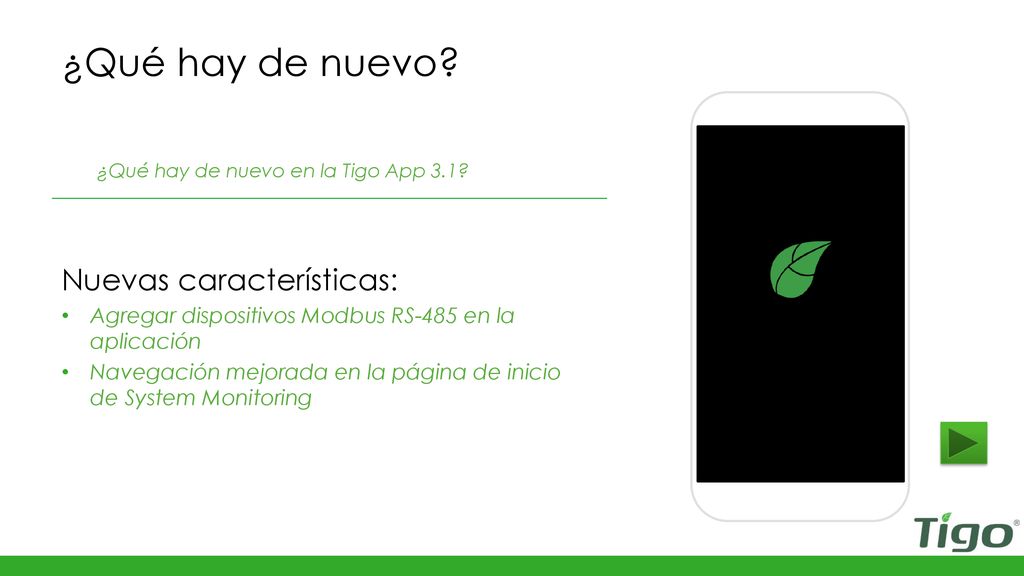

2 ¿Qué hay de nuevo? Nuevas características:
¿Qué hay de nuevo en la Tigo App 3.1? Nuevas características: Agregar dispositivos Modbus RS-485 en la aplicación Navegación mejorada en la página de inicio de System Monitoring New slide for version 3.1 – What’s New?

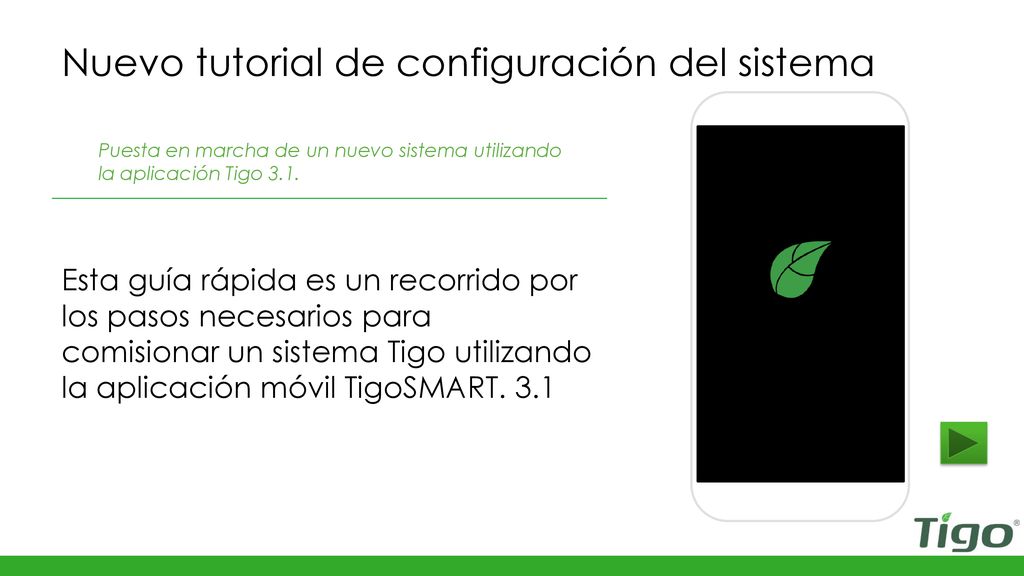

3 Nuevo tutorial de configuración del sistema
Puesta en marcha de un nuevo sistema utilizando la aplicación Tigo 3.1. Esta guía rápida es un recorrido por los pasos necesarios para comisionar un sistema Tigo utilizando la aplicación móvil TigoSMART. 3.1

4 Busca la aplicación Tigo SMART.
Requiere conexión de datos móvil activa Vaya a App Store o Google Play y busque ‘Tigo SMART’ Descargue la aplicación y ábrala una vez que se complete el proceso de instalación

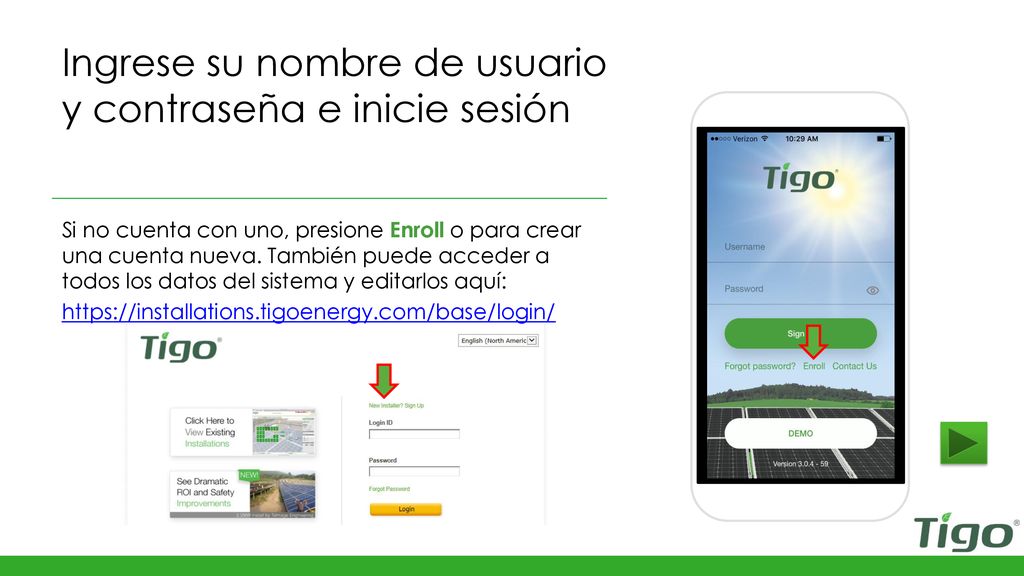

5 Ingrese su nombre de usuario y contraseña e inicie sesión
Si no cuenta con uno, presione Enroll o para crear una cuenta nueva. También puede acceder a todos los datos del sistema y editarlos aquí: Log in before connecting to Cloud Connect via Wi-Fi. GB: add highlights to point at “Enroll” in the app

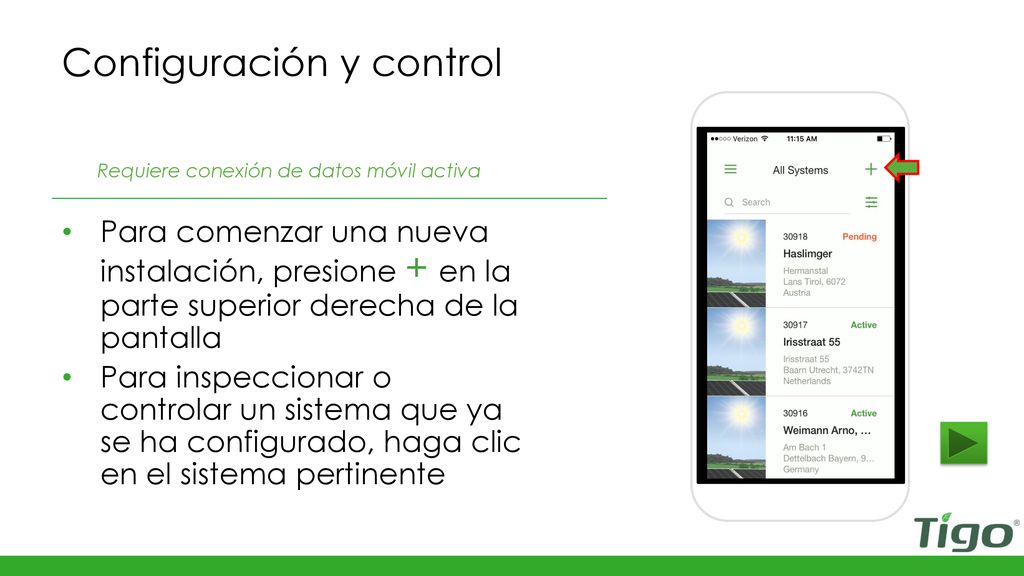

6 Configuración y control
Requiere conexión de datos móvil activa Para comenzar una nueva instalación, presione + en la parte superior derecha de la pantalla Para inspeccionar o controlar un sistema que ya se ha configurado, haga clic en el sistema pertinente Added “monitor”, changed “CC” to system.

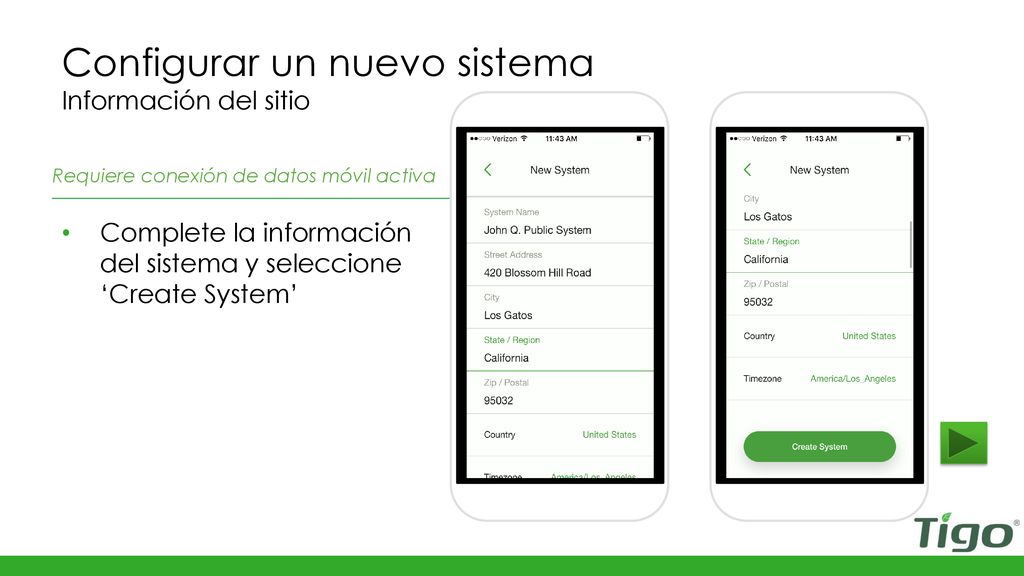

7 Configurar un nuevo sistema Información del sitio
Requiere conexión de datos móvil activa Complete la información del sistema y seleccione ‘Create System’

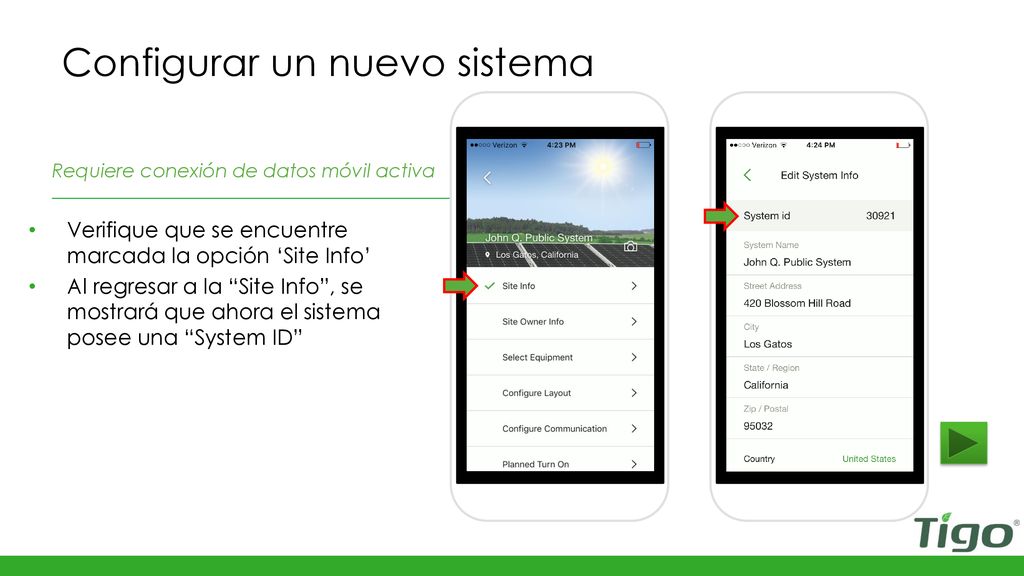

8 Configurar un nuevo sistema
Requiere conexión de datos móvil activa Verifique que se encuentre marcada la opción ‘Site Info’ Al regresar a la “Site Info”, se mostrará que ahora el sistema posee una “System ID”

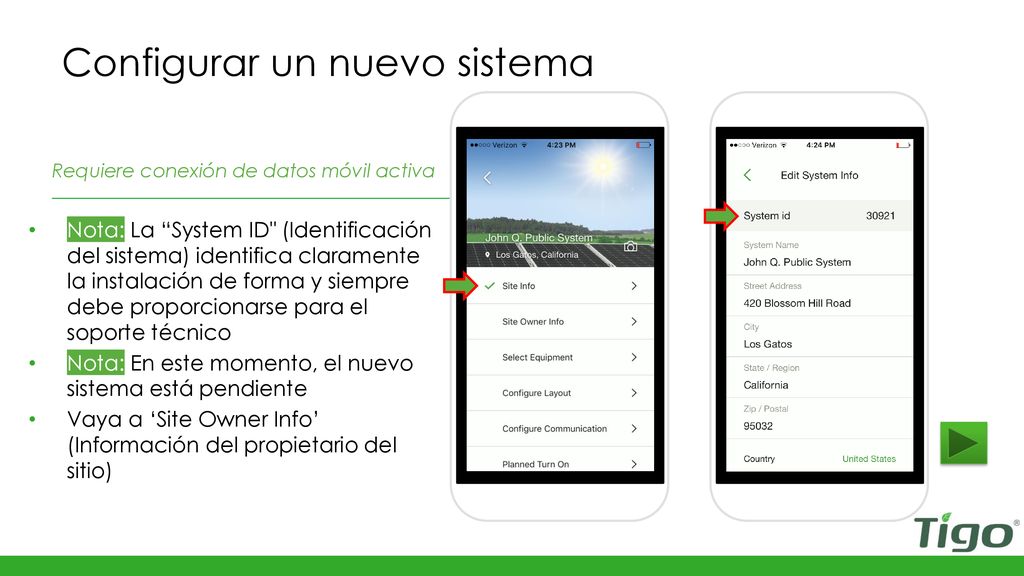

9 Configurar un nuevo sistema
Requiere conexión de datos móvil activa Nota: La “System ID" (Identificación del sistema) identifica claramente la instalación de forma y siempre debe proporcionarse para el soporte técnico Nota: En este momento, el nuevo sistema está pendiente Vaya a ‘Site Owner Info’ (Información del propietario del sitio)

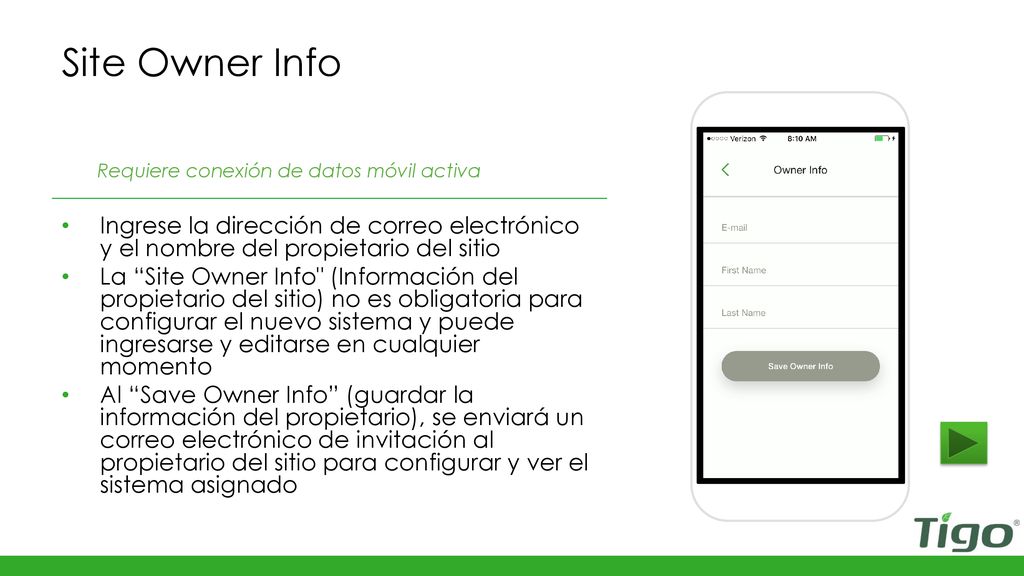

10 Site Owner Info Requiere conexión de datos móvil activa Ingrese la dirección de correo electrónico y el nombre del propietario del sitio La “Site Owner Info" (Información del propietario del sitio) no es obligatoria para configurar el nuevo sistema y puede ingresarse y editarse en cualquier momento Al “Save Owner Info” (guardar la información del propietario), se enviará un correo electrónico de invitación al propietario del sitio para configurar y ver el sistema asignado

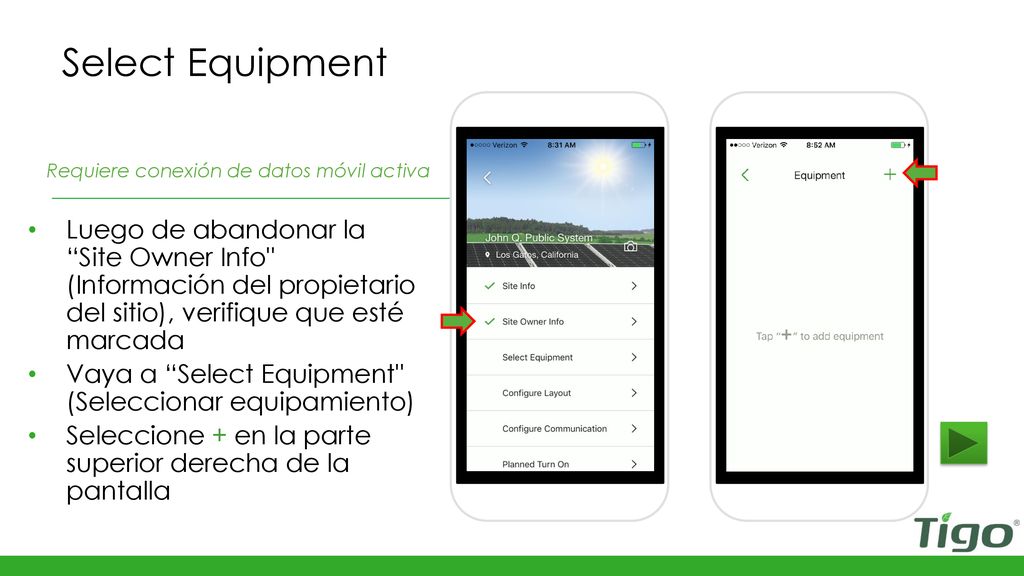

11 Select Equipment Requiere conexión de datos móvil activa Luego de abandonar la “Site Owner Info" (Información del propietario del sitio), verifique que esté marcada Vaya a “Select Equipment" (Seleccionar equipamiento) Seleccione + en la parte superior derecha de la pantalla

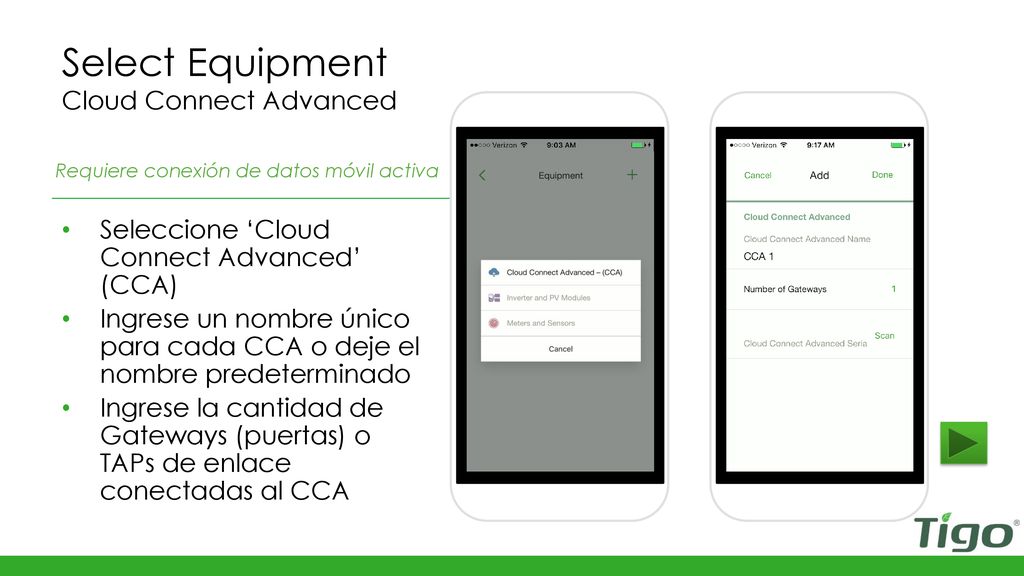

12 Select Equipment Cloud Connect Advanced
Requiere conexión de datos móvil activa Seleccione ‘Cloud Connect Advanced’ (CCA) Ingrese un nombre único para cada CCA o deje el nombre predeterminado Ingrese la cantidad de Gateways (puertas) o TAPs de enlace conectadas al CCA Changed in 3.1 (new Equipment menu showing “Meters and Sensors”)

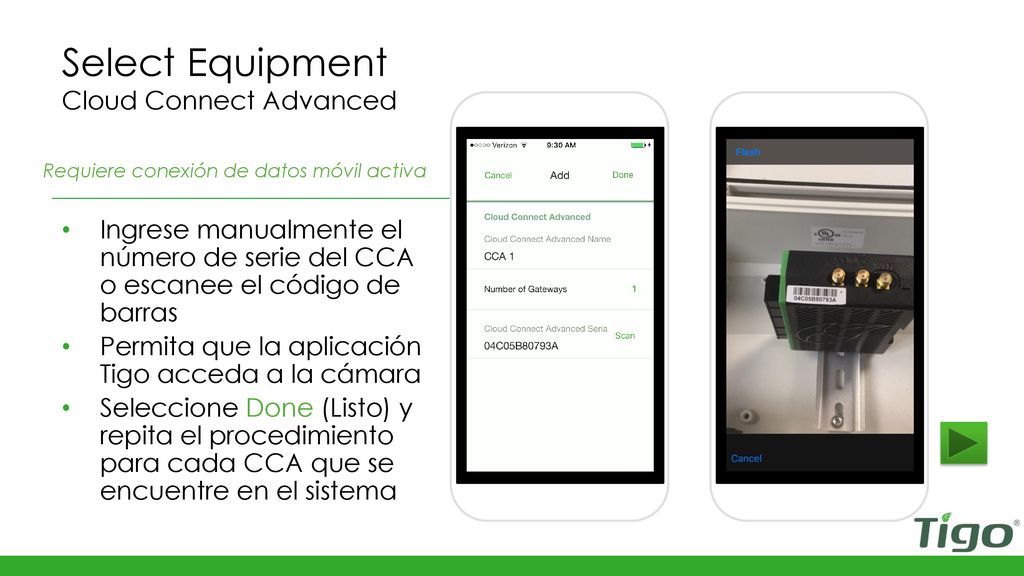

13 Select Equipment Cloud Connect Advanced
Requiere conexión de datos móvil activa Ingrese manualmente el número de serie del CCA o escanee el código de barras Permita que la aplicación Tigo acceda a la cámara Seleccione Done (Listo) y repita el procedimiento para cada CCA que se encuentre en el sistema

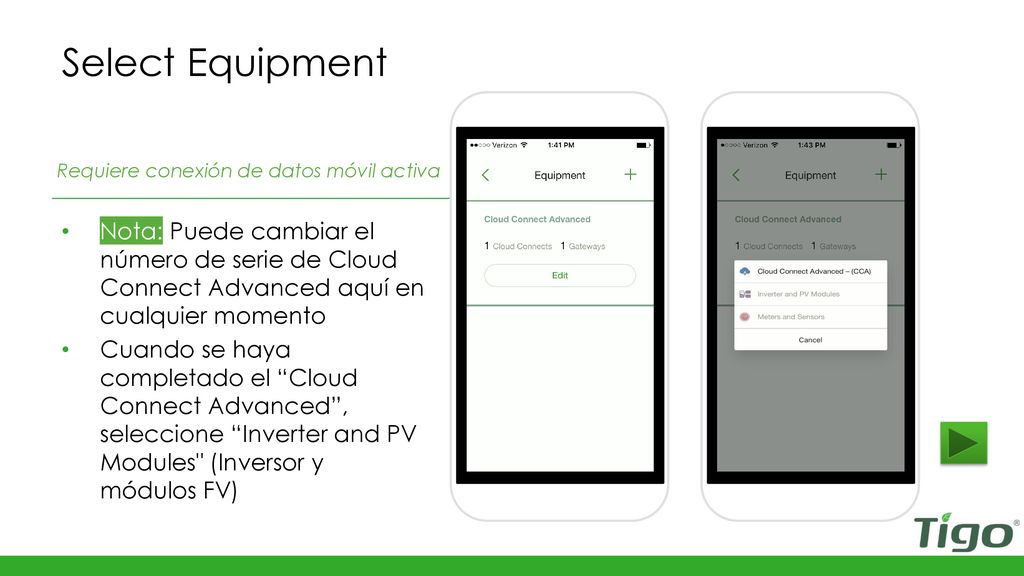

14 Select Equipment Requiere conexión de datos móvil activa Nota: Puede cambiar el número de serie de Cloud Connect Advanced aquí en cualquier momento Cuando se haya completado el “Cloud Connect Advanced”, seleccione “Inverter and PV Modules" (Inversor y módulos FV) Changed for 3.1 version (new menu with “Meters and Sensors”)

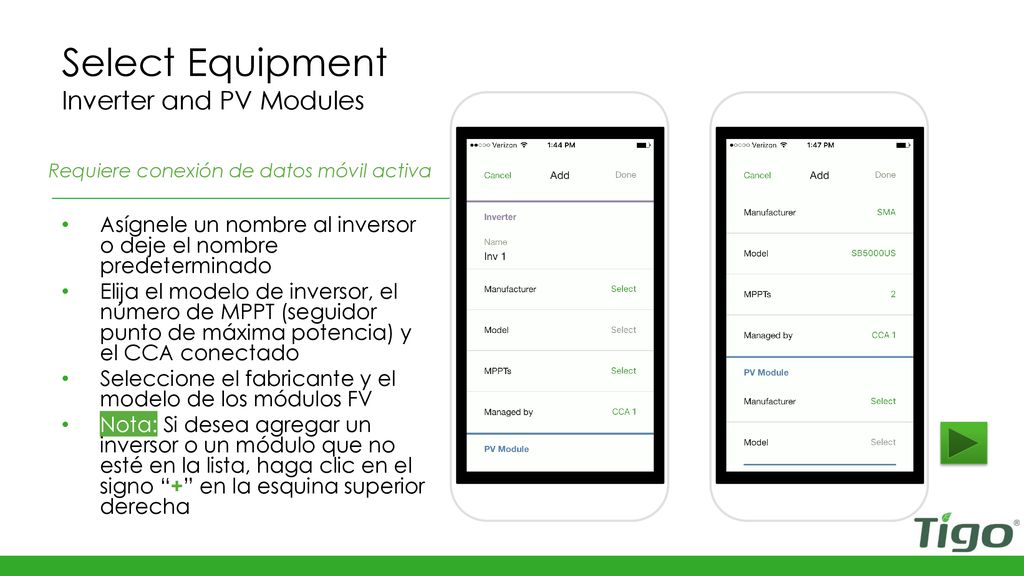

15 Select Equipment Inverter and PV Modules
Requiere conexión de datos móvil activa Asígnele un nombre al inversor o deje el nombre predeterminado Elija el modelo de inversor, el número de MPPT (seguidor punto de máxima potencia) y el CCA conectado Seleccione el fabricante y el modelo de los módulos FV Nota: Si desea agregar un inversor o un módulo que no esté en la lista, haga clic en el signo “+” en la esquina superior derecha

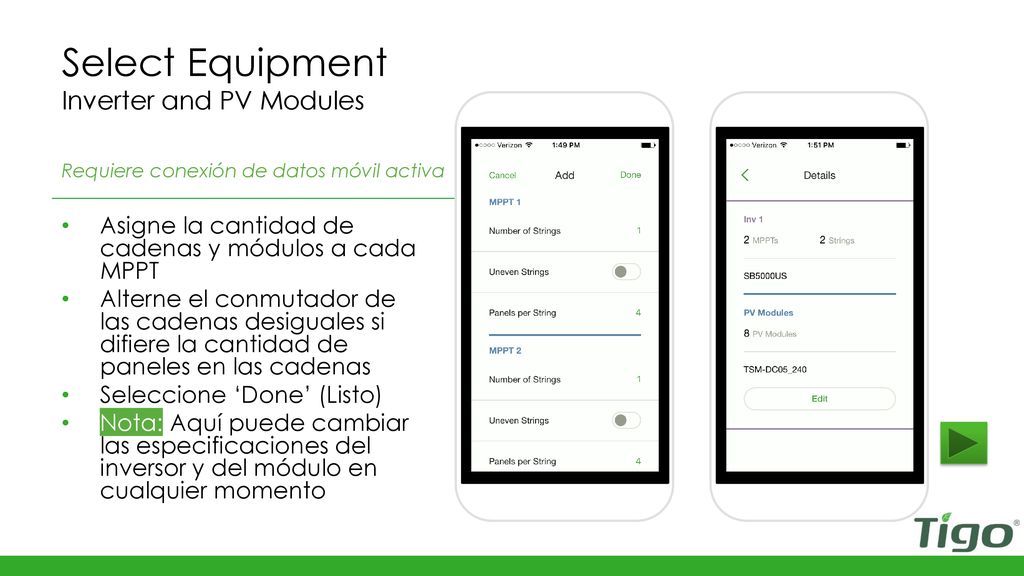

16 Select Equipment Inverter and PV Modules
Requiere conexión de datos móvil activa Asigne la cantidad de cadenas y módulos a cada MPPT Alterne el conmutador de las cadenas desiguales si difiere la cantidad de paneles en las cadenas Seleccione ‘Done’ (Listo) Nota: Aquí puede cambiar las especificaciones del inversor y del módulo en cualquier momento New slide for version 3.1 – New Feature

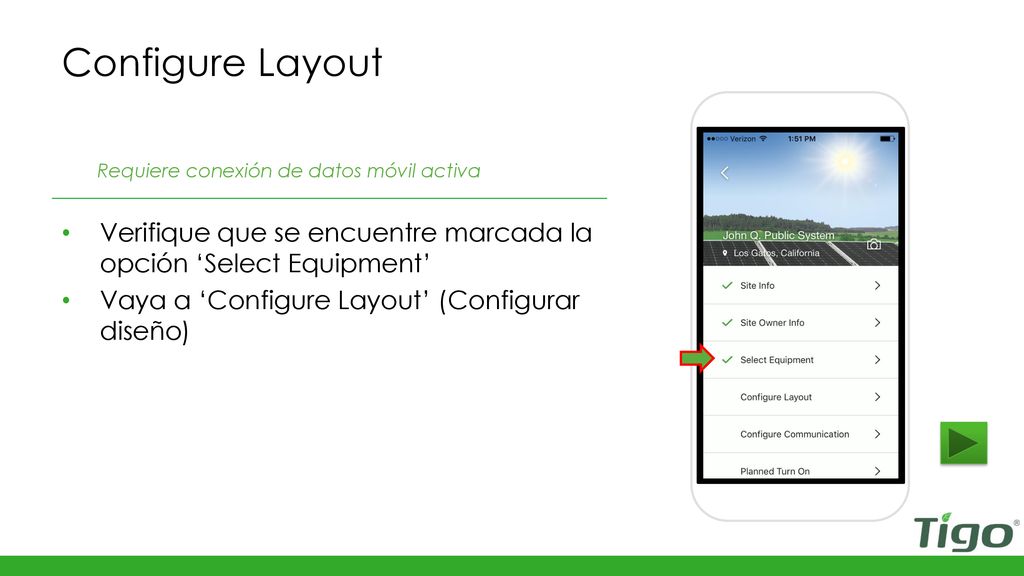

17 Configure Layout Requiere conexión de datos móvil activa Verifique que se encuentre marcada la opción ‘Select Equipment’ Vaya a ‘Configure Layout’ (Configurar diseño)

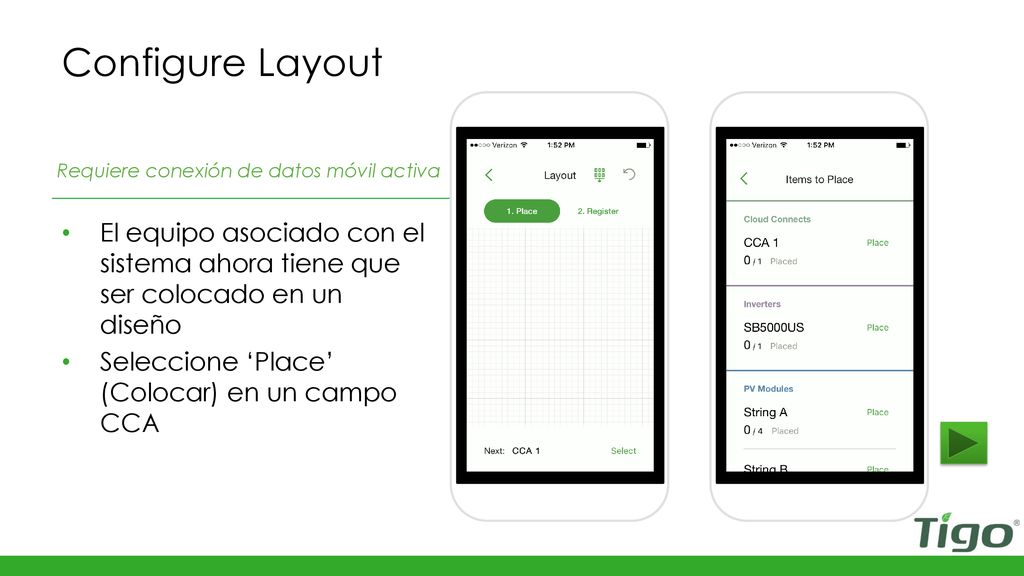

18 Configure Layout Requiere conexión de datos móvil activa El equipo asociado con el sistema ahora tiene que ser colocado en un diseño Seleccione ‘Place’ (Colocar) en un campo CCA

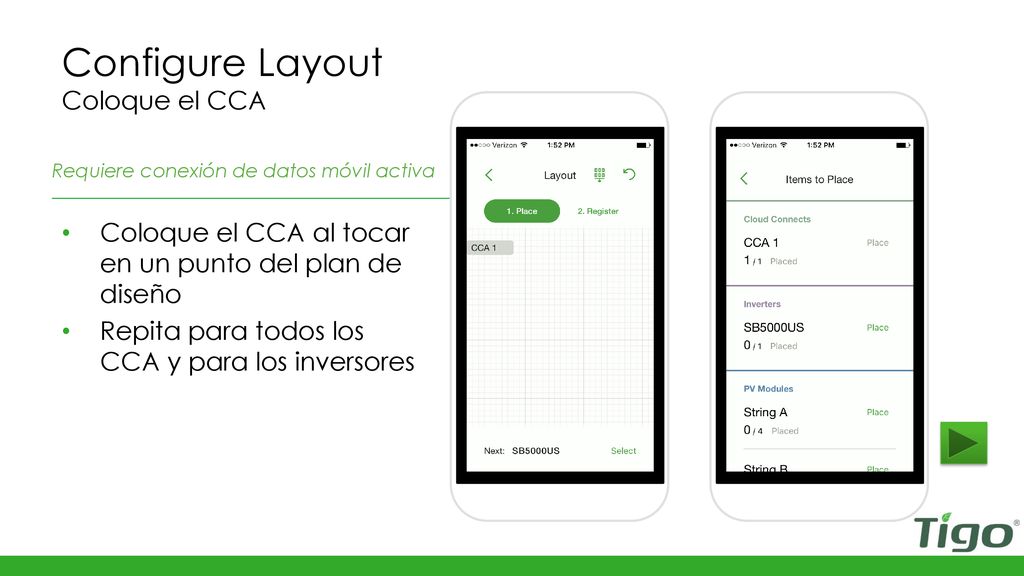

19 Configure Layout Coloque el CCA
Requiere conexión de datos móvil activa Coloque el CCA al tocar en un punto del plan de diseño Repita para todos los CCA y para los inversores

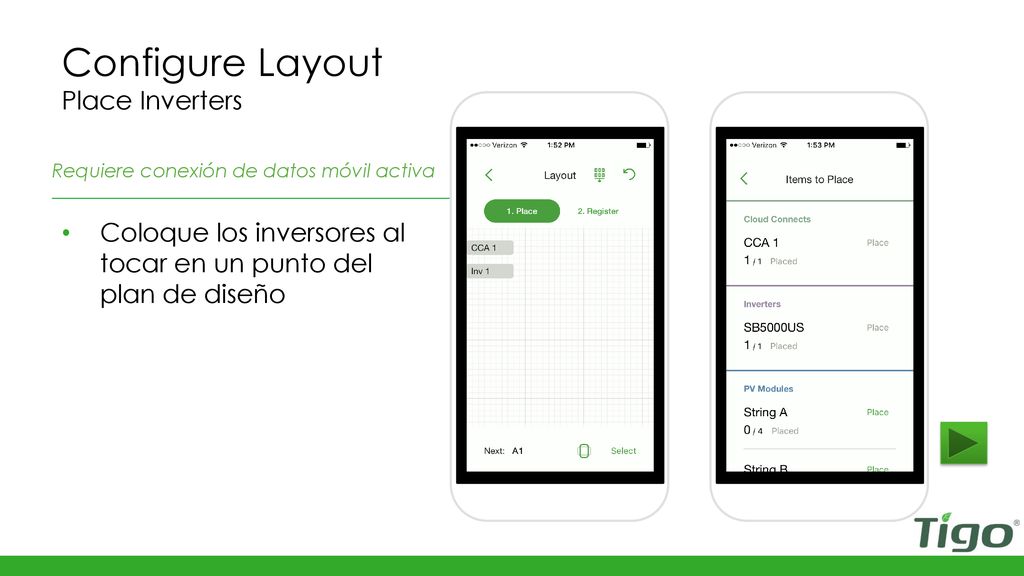

20 Configure Layout Place Inverters
Requiere conexión de datos móvil activa Coloque los inversores al tocar en un punto del plan de diseño

21 Configure Layout Place Modules
Requiere conexión de datos móvil activa Coloque los módulos de a uno según su ubicación física en el sitio Nota: Se recomienda colocar los módulos aquí exactamente como fueron instalados. Esto garantizará un mapa del sitio preciso y un mantenimiento más sencillo más adelante Nota: Presione un componente para cambiar su ubicación Luego de que se haya colocado todo el equipamiento, deben registrarse los módulos Seleccione ‘Register’

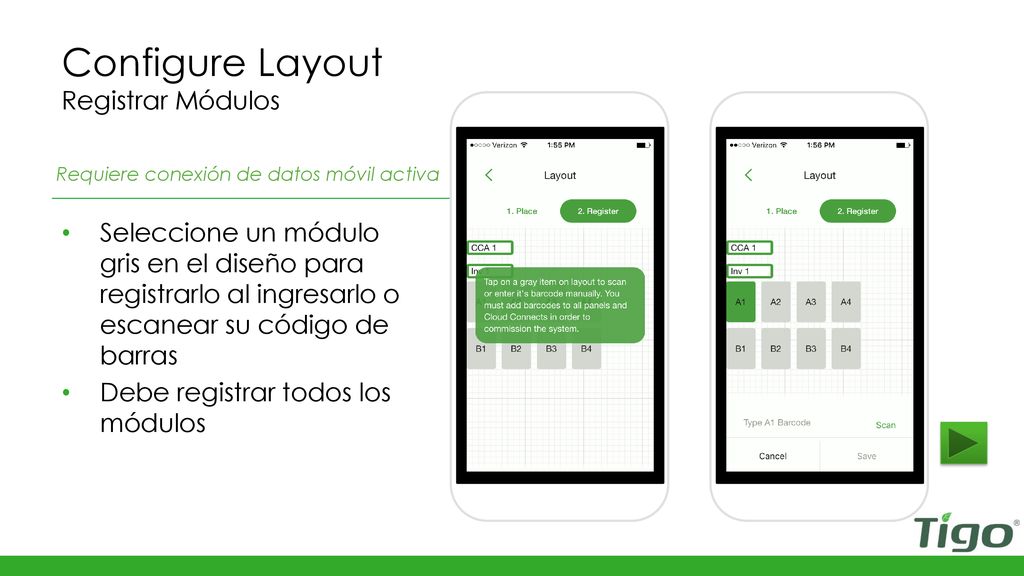

22 Configure Layout Registrar Módulos
Requiere conexión de datos móvil activa Seleccione un módulo gris en el diseño para registrarlo al ingresarlo o escanear su código de barras Debe registrar todos los módulos

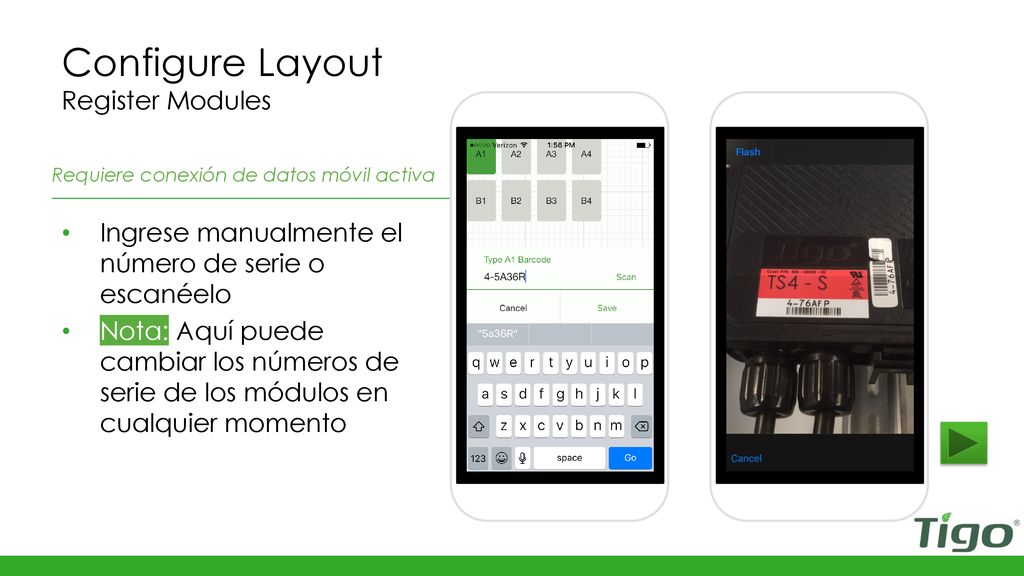

23 Configure Layout Register Modules
Requiere conexión de datos móvil activa Ingrese manualmente el número de serie o escanéelo Nota: Aquí puede cambiar los números de serie de los módulos en cualquier momento

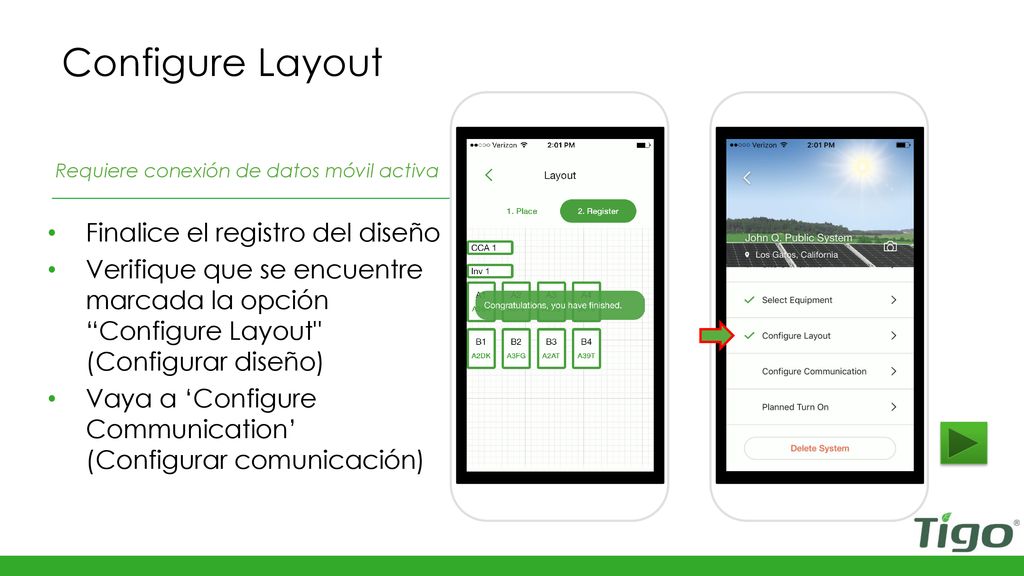

24 Configure Layout Finalice el registro del diseño
Requiere conexión de datos móvil activa Finalice el registro del diseño Verifique que se encuentre marcada la opción “Configure Layout" (Configurar diseño) Vaya a ‘Configure Communication’ (Configurar comunicación)

25 Configure Communication Conecte el CCA al teléfono inteligente
Requiere conexión de datos móvil activa Puede utilizar una conexión Wi-Fi o Bluetooth para conectar el teléfono inteligente al CCA Para conectar el teléfono inteligente al CCA mediante Bluetooth, toque el número de serie del CCA con el que desea conectarse Nota: Solo use la aplicación Tigo Smart para acceder a los dispositivos, nunca use la pantalla de emparejamiento de Bluetooth del teléfono Para conectar el teléfono inteligente al CCA mediante Wi-Fi, elija la conexión Wi-Fi del CCA en los ajustes del teléfono Nota: Utilizar la conexión Wi-Fi, desconecta el teléfono inteligente del Wi-Fi local Nota: Conectar el teléfono al CCA mediante Wi-Fi requiere abandonar la aplicación y regresar una vez realizado No es necesario cerrar la aplicación mientras lo hace Una vez que el teléfono inteligente esté conectado al CCA, vaya a ‘Next’ (Siguiente)

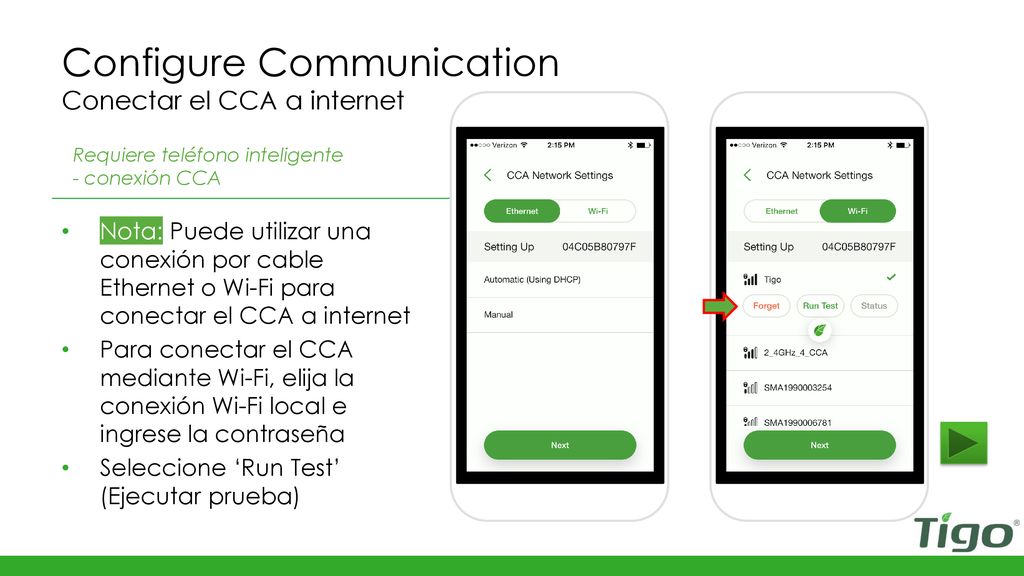

26 Configure Communication Conectar el CCA a internet
Requiere teléfono inteligente - conexión CCA Nota: Puede utilizar una conexión por cable Ethernet o Wi-Fi para conectar el CCA a internet Para conectar el CCA mediante Wi-Fi, elija la conexión Wi-Fi local e ingrese la contraseña Seleccione ‘Run Test’ (Ejecutar prueba)

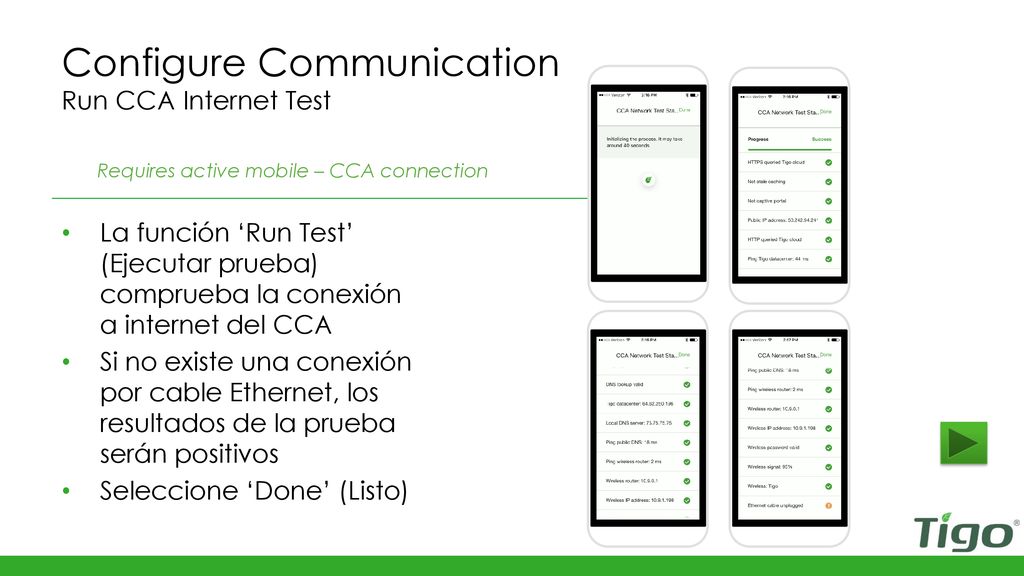

27 Configure Communication Run CCA Internet Test
Requires active mobile – CCA connection La función ‘Run Test’ (Ejecutar prueba) comprueba la conexión a internet del CCA Si no existe una conexión por cable Ethernet, los resultados de la prueba serán positivos Seleccione ‘Done’ (Listo)

28 Configure Communication Run Discovery (Ejecutar detección)
Requires smartphone– CCA connection Seleccione ‘Next’ (Siguiente) en la ‘CCA Network Settings’(Configuración de red de CCA) para ir a ‘Discovery’ (Detección) Nota: Antes de comenzar la detección, asegúrese de que su equipamiento y diseño estén totalmente configurados, que todos los números de serie sean correctos, que todo esté instalado de manera eléctricamente correcta y que los CCA y los módulos estén conectados a las fuentes de alimentación y en funcionamiento Seleccione ‘Start’ (Iniciar)

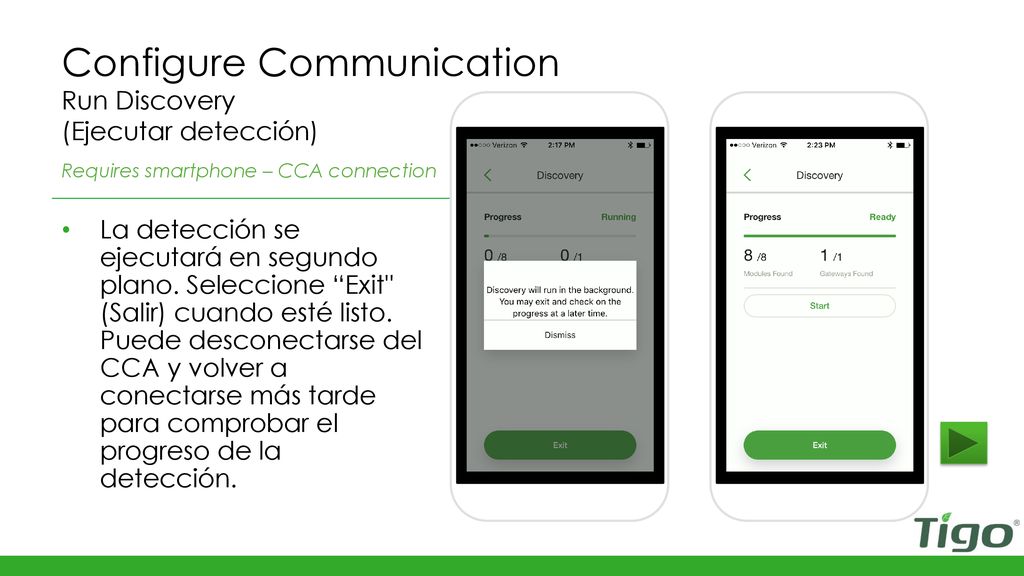

29 Configure Communication Run Discovery (Ejecutar detección)
Requires smartphone – CCA connection La detección se ejecutará en segundo plano. Seleccione “Exit" (Salir) cuando esté listo. Puede desconectarse del CCA y volver a conectarse más tarde para comprobar el progreso de la detección.

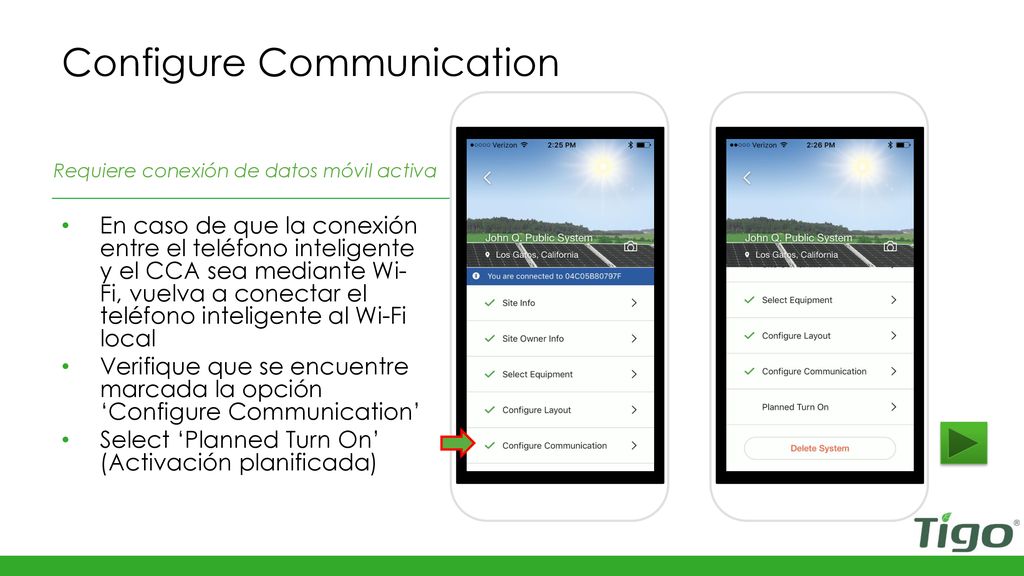

30 Configure Communication
Requiere conexión de datos móvil activa En caso de que la conexión entre el teléfono inteligente y el CCA sea mediante Wi-Fi, vuelva a conectar el teléfono inteligente al Wi-Fi local Verifique que se encuentre marcada la opción ‘Configure Communication’ Select ‘Planned Turn On’ (Activación planificada)

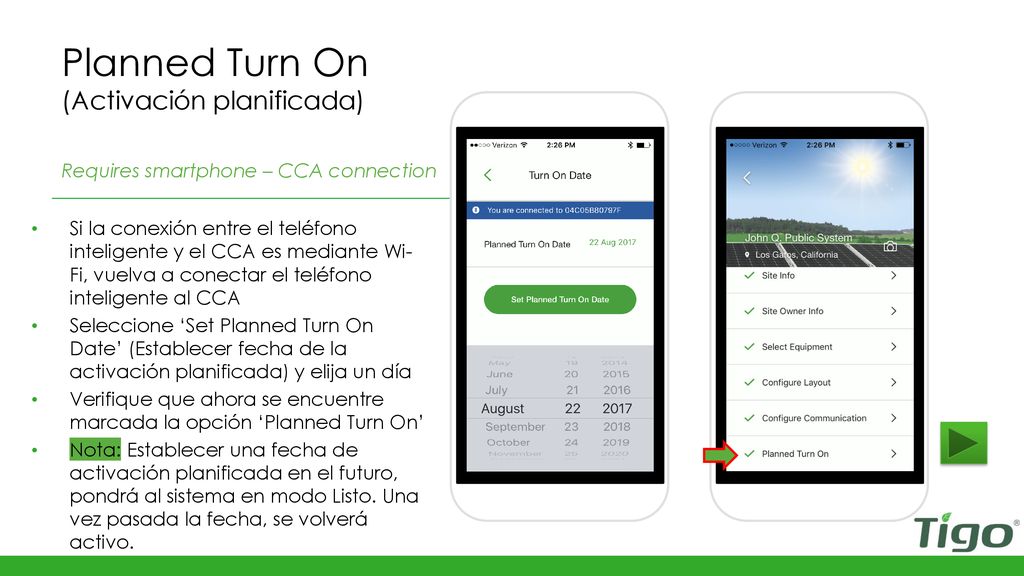

31 Planned Turn On (Activación planificada)
Requires smartphone – CCA connection Si la conexión entre el teléfono inteligente y el CCA es mediante Wi-Fi, vuelva a conectar el teléfono inteligente al CCA Seleccione ‘Set Planned Turn On Date’ (Establecer fecha de la activación planificada) y elija un día Verifique que ahora se encuentre marcada la opción ‘Planned Turn On’ Nota: Establecer una fecha de activación planificada en el futuro, pondrá al sistema en modo Listo. Una vez pasada la fecha, se volverá activo.

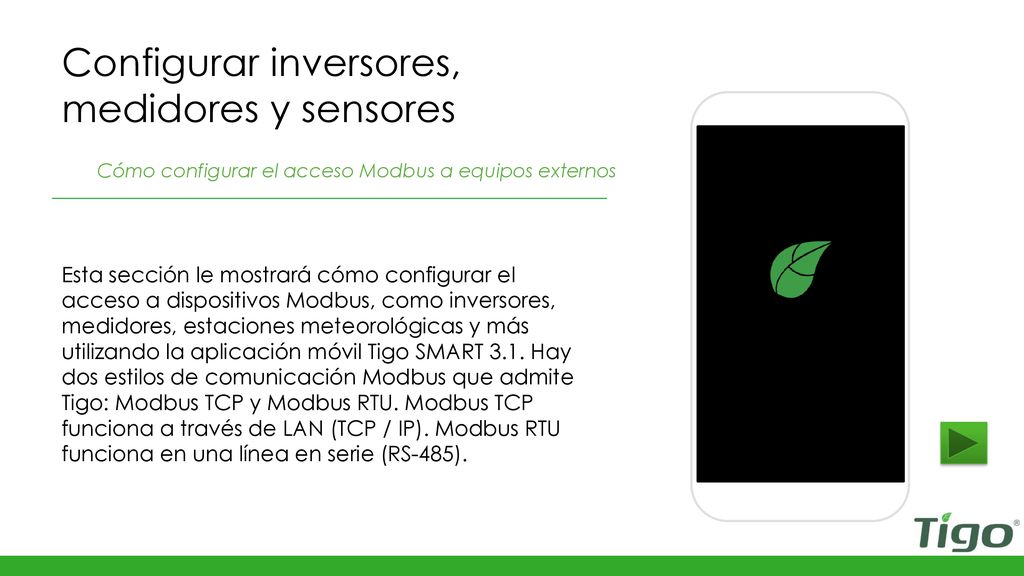

32 Configurar inversores, medidores y sensores
Cómo configurar el acceso Modbus a equipos externos Esta sección le mostrará cómo configurar el acceso a dispositivos Modbus, como inversores, medidores, estaciones meteorológicas y más utilizando la aplicación móvil Tigo SMART 3.1. Hay dos estilos de comunicación Modbus que admite Tigo: Modbus TCP y Modbus RTU. Modbus TCP funciona a través de LAN (TCP / IP). Modbus RTU funciona en una línea en serie (RS-485).

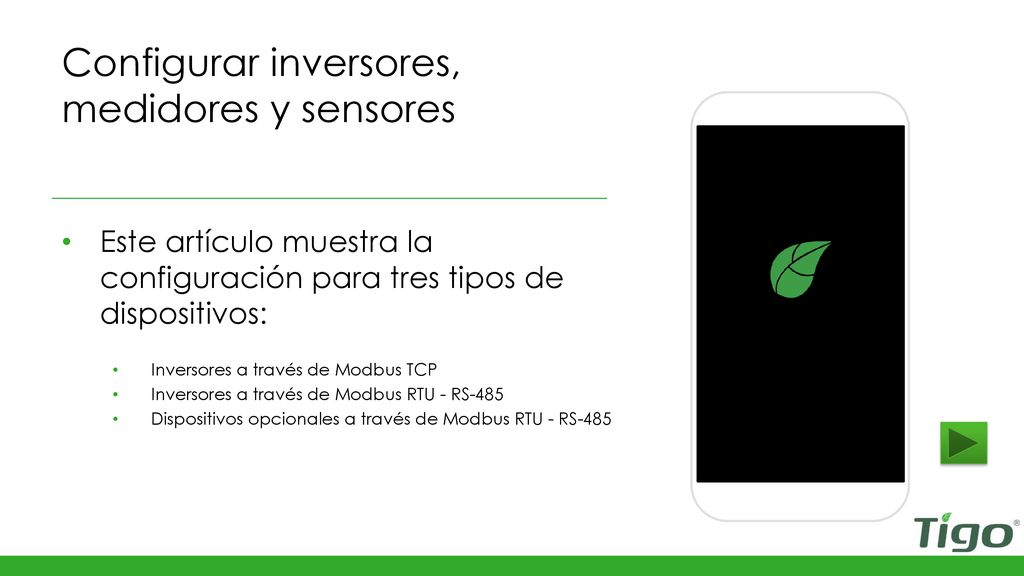

33 Configurar inversores, medidores y sensores
Este artículo muestra la configuración para tres tipos de dispositivos: Inversores a través de Modbus TCP Inversores a través de Modbus RTU - RS-485 Dispositivos opcionales a través de Modbus RTU - RS-485

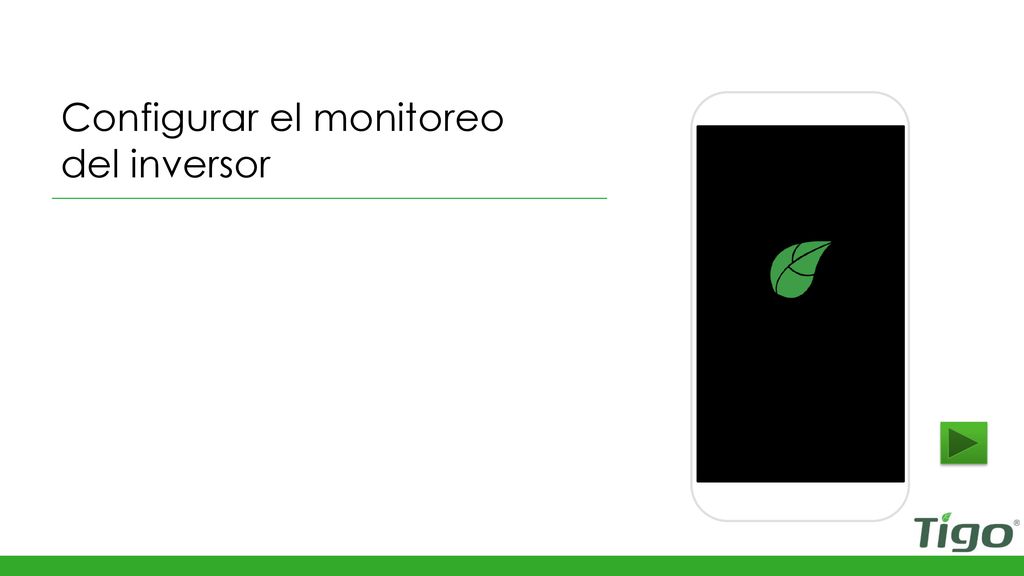

34 Configurar el monitoreo del inversor

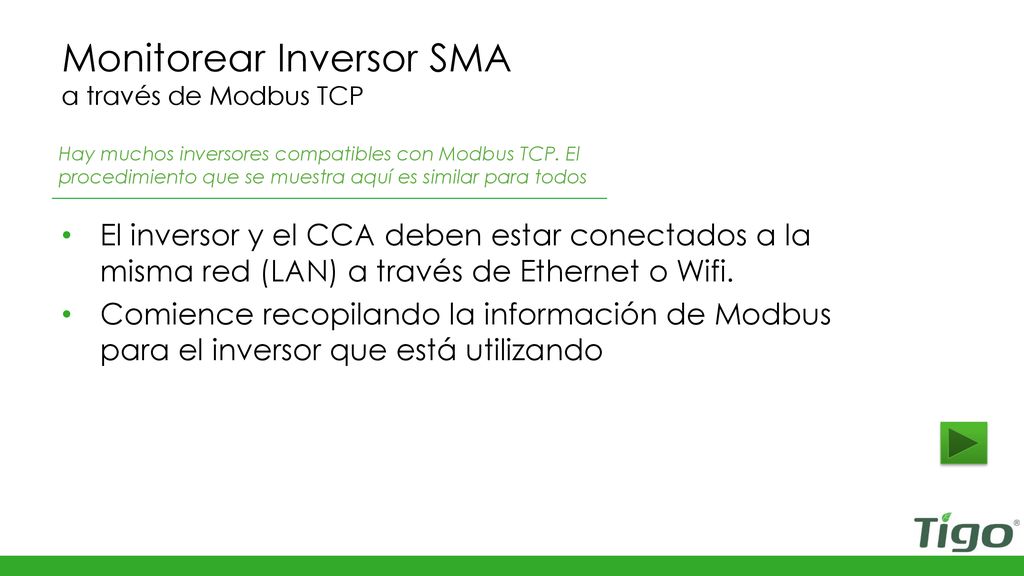

35 Monitorear Inversor SMA a través de Modbus TCP
Hay muchos inversores compatibles con Modbus TCP. El procedimiento que se muestra aquí es similar para todos El inversor y el CCA deben estar conectados a la misma red (LAN) a través de Ethernet o Wifi. Comience recopilando la información de Modbus para el inversor que está utilizando New slide for version 3.1 – New Feature

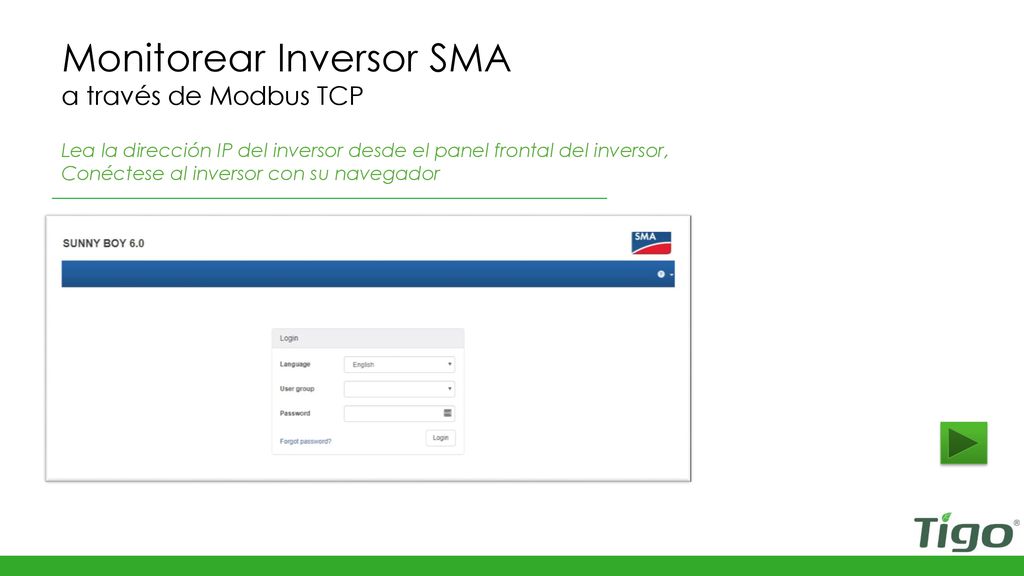

36 Monitorear Inversor SMA a través de Modbus TCP
Lea la dirección IP del inversor desde el panel frontal del inversor, Conéctese al inversor con su navegador New slide for version 3.1 – New Feature

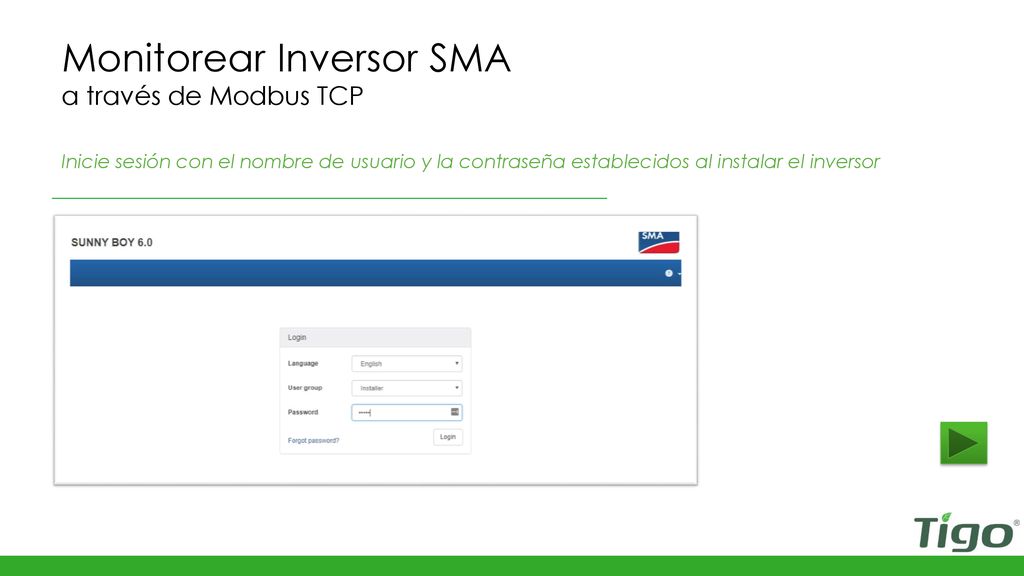

37 Monitorear Inversor SMA a través de Modbus TCP
Inicie sesión con el nombre de usuario y la contraseña establecidos al instalar el inversor New slide for version 3.1 – New Feature

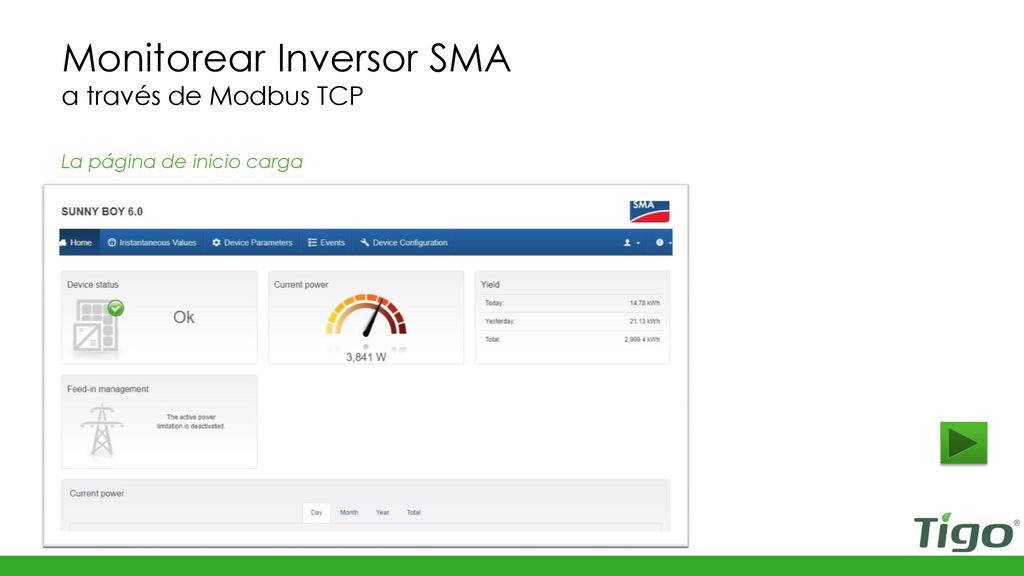

38 Monitorear Inversor SMA a través de Modbus TCP
La página de inicio carga New slide for version 3.1 – New Feature

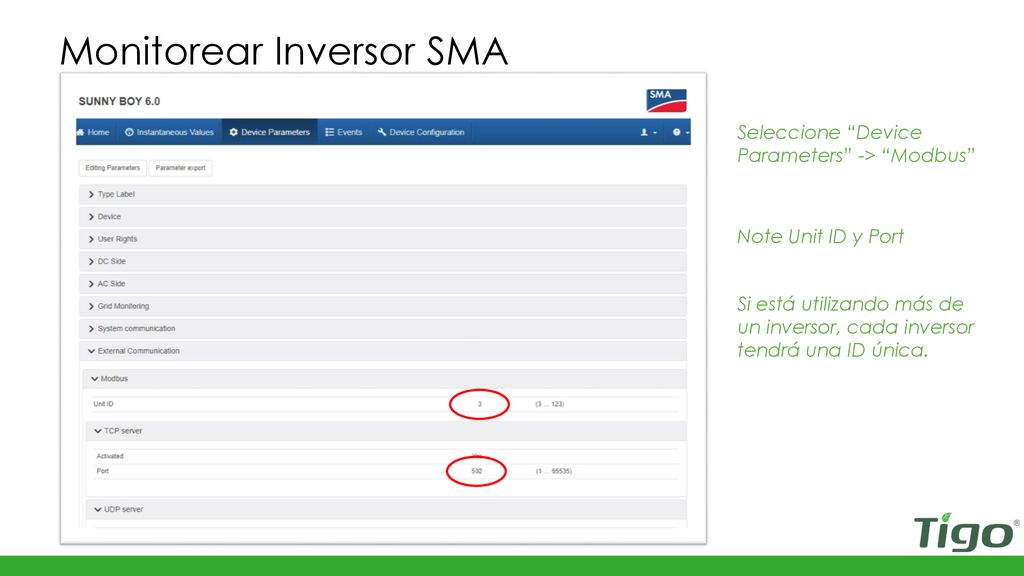

39 Monitorear Inversor SMA
Seleccione “Device Parameters” -> “Modbus” Note Unit ID y Port Si está utilizando más de un inversor, cada inversor tendrá una ID única.

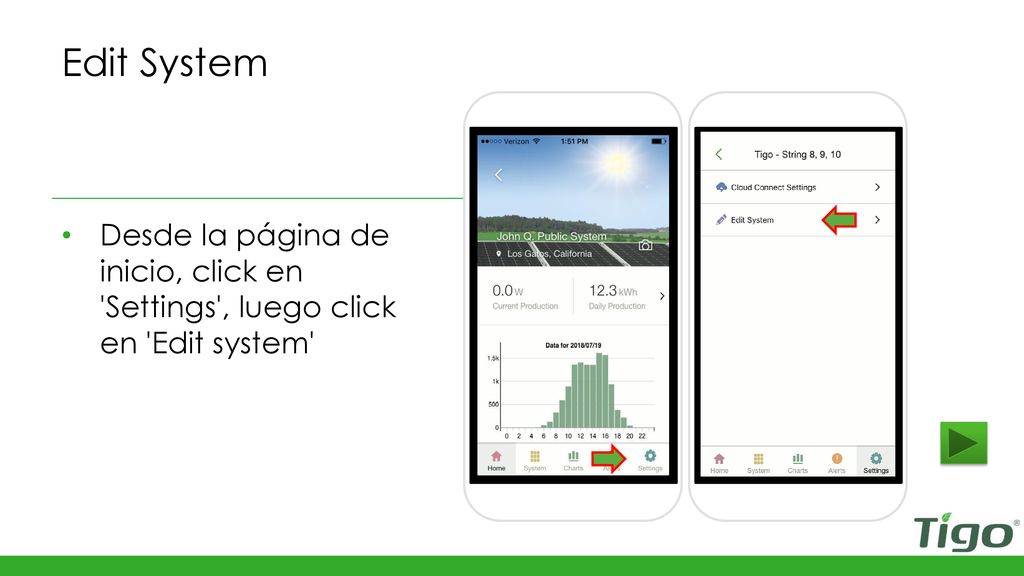

40 Edit System Desde la página de inicio, click en 'Settings', luego click en 'Edit system' New slide for version 3.1 – New Feature

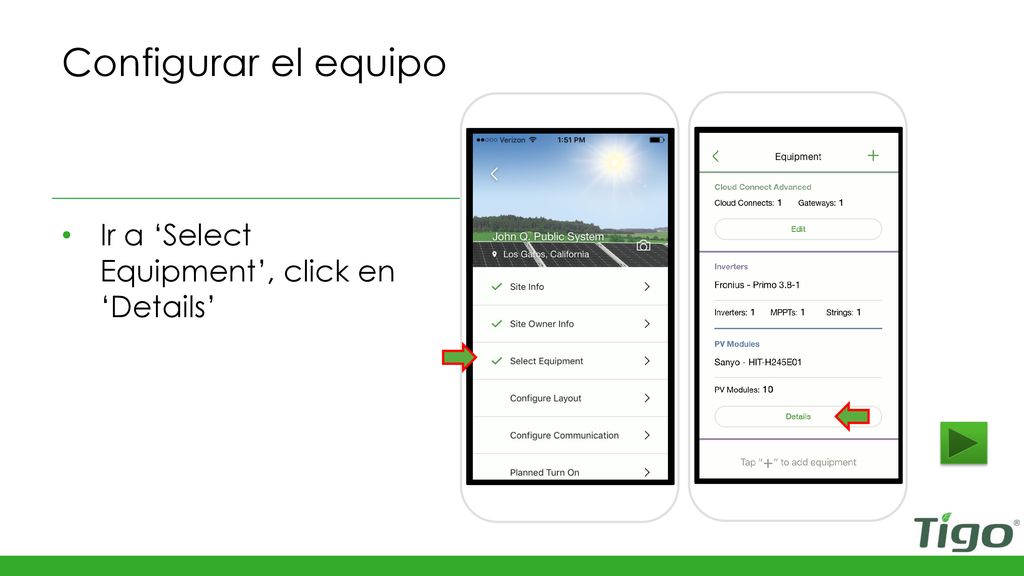

41 Configurar el equipo Ir a ‘Select Equipment’, click en ‘Details’
New slide for version 3.1 – New Feature

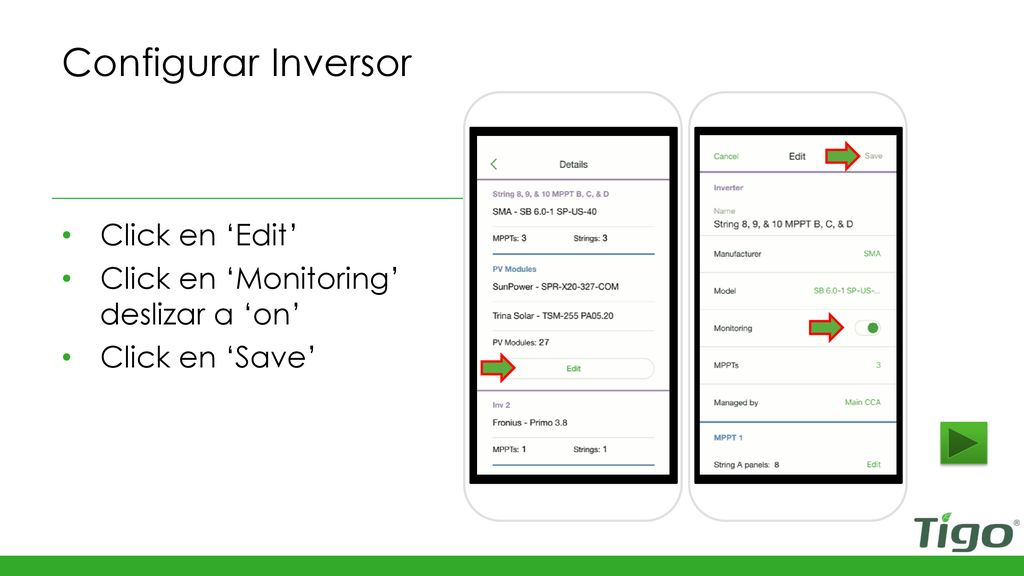

42 Configurar Inversor Click en ‘Edit’
Click en ‘Monitoring’ deslizar a ‘on’ Click en ‘Save’ New slide for version 3.1 – New Feature

43 Configurar Parametros Modbus
Para este paso, se conectará al CCA a través de Bluetooth o Wifi, por lo que debe estar físicamente cerca del CCA Volver a la página de inicio 'Edit System' Click en ‘Configure Communication’ Seleccione Bluetooth or Wifi Click en su CCA Click en ‘Next’ New slide for version 3.1 – New Feature

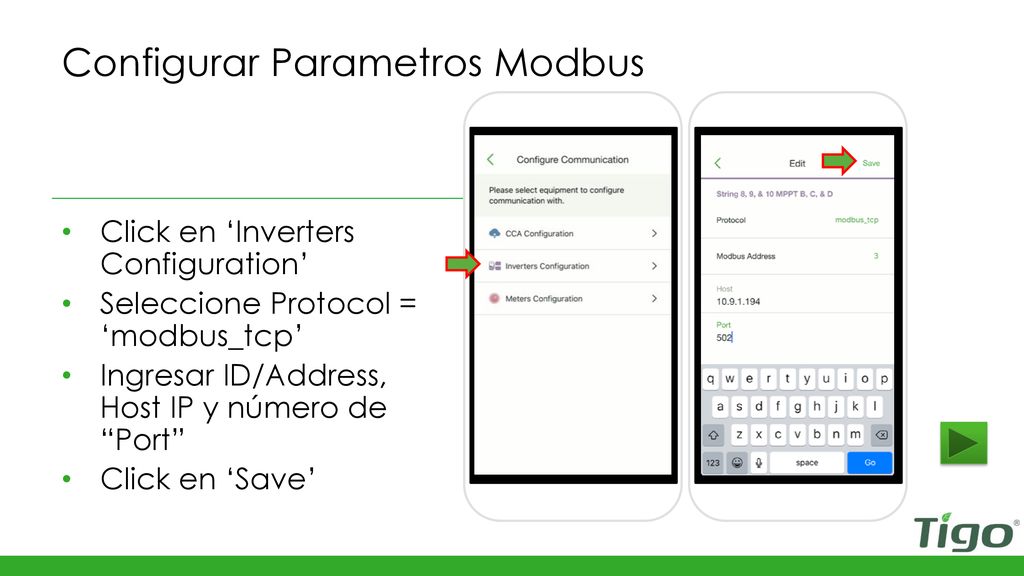

44 Configurar Parametros Modbus
Click en ‘Inverters Configuration’ Seleccione Protocol = ‘modbus_tcp’ Ingresar ID/Address, Host IP y número de “Port” Click en ‘Save’ New slide for version 3.1 – New Feature

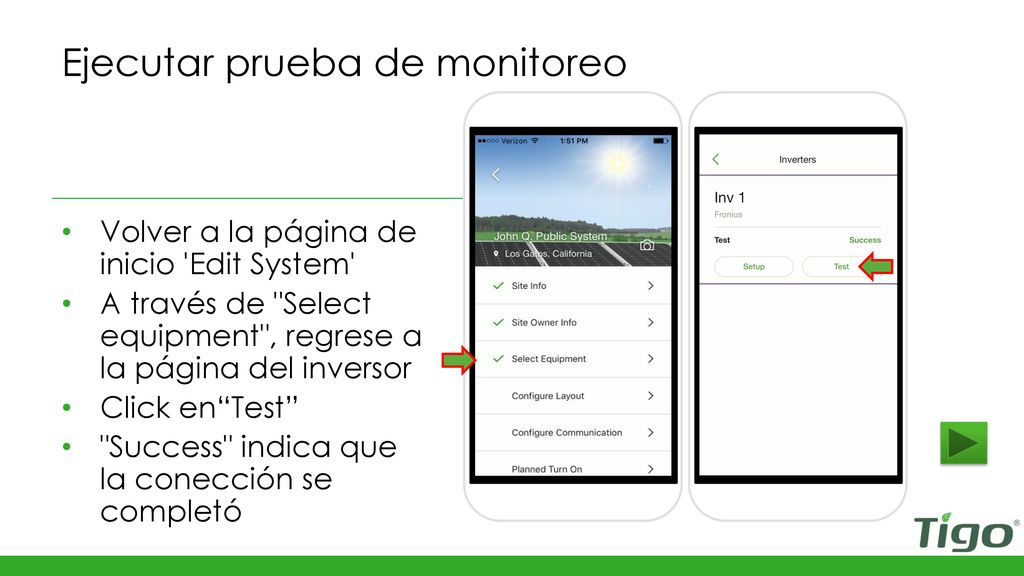

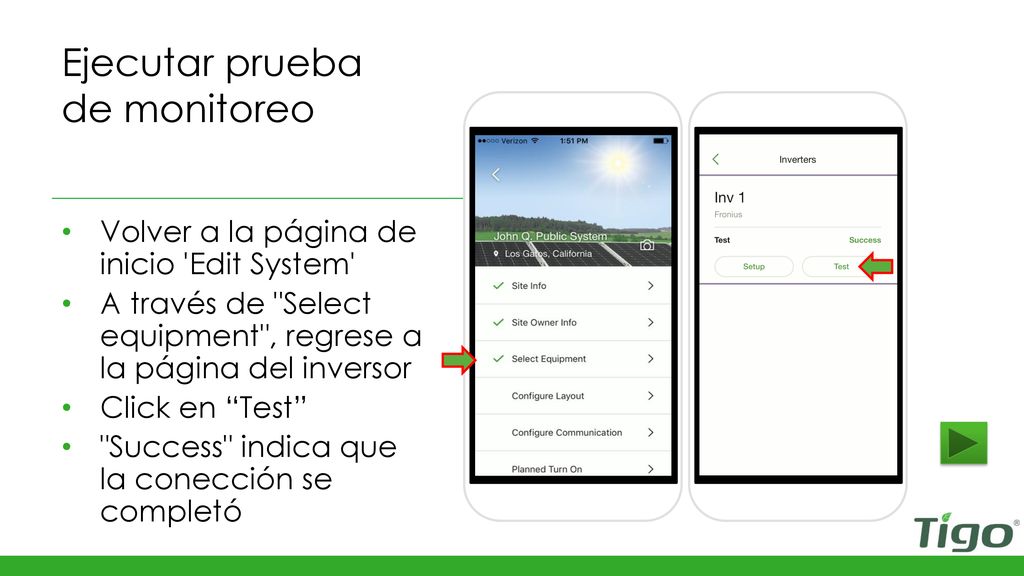

45 Ejecutar prueba de monitoreo
Volver a la página de inicio 'Edit System' A través de "Select equipment", regrese a la página del inversor Click en “Test” "Success" indica que la conección se completó New slide for version 3.1 – New Feature

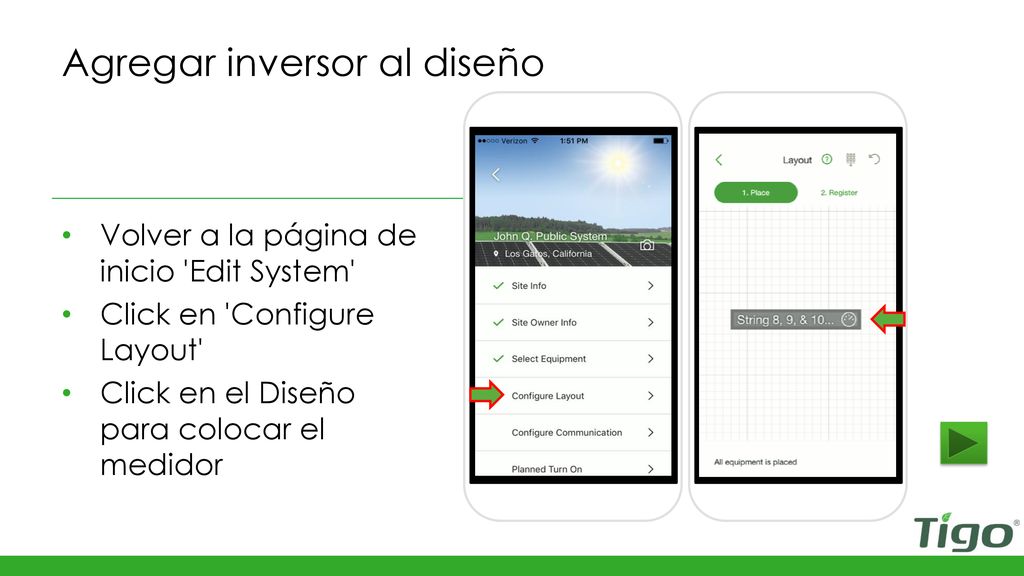

46 Agregar inversor al diseño
Volver a la página de inicio 'Edit System' Click en 'Configure Layout' Click en el Diseño para colocar el medidor New slide for version 3.1 – New Feature

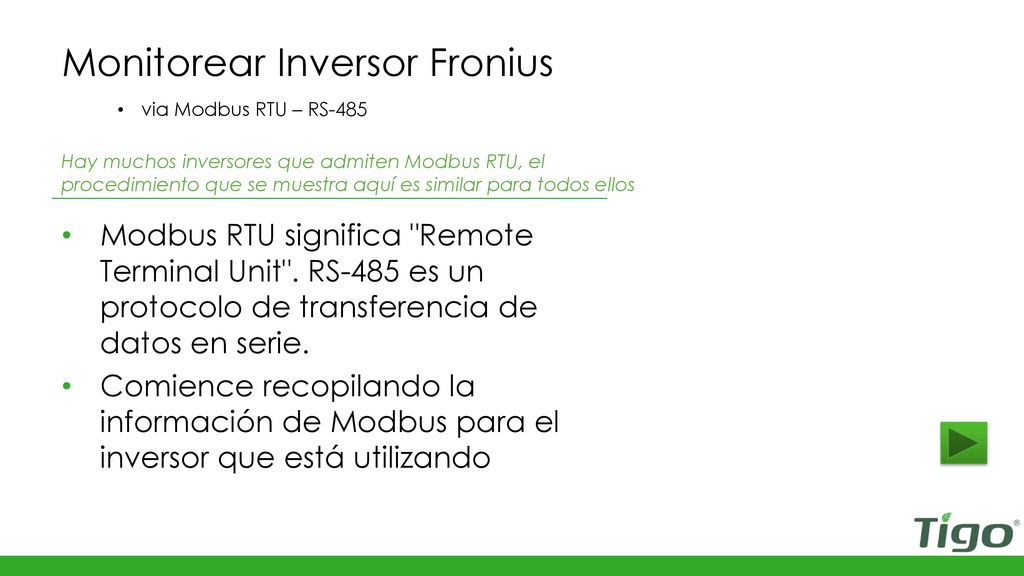

47 Monitorear Inversor Fronius
via Modbus RTU – RS-485 Hay muchos inversores que admiten Modbus RTU, el procedimiento que se muestra aquí es similar para todos ellos Modbus RTU significa "Remote Terminal Unit". RS-485 es un protocolo de transferencia de datos en serie. Comience recopilando la información de Modbus para el inversor que está utilizando New slide for version 3.1 – New Feature

48 Edit System Desde la página de inicio, click en 'Settings', luego click en 'Edit system' New slide for version 3.1 – New Feature

49 Configurar el equipo Ir a ‘Select Equipment’, click en ‘Details’
New slide for version 3.1 – New Feature

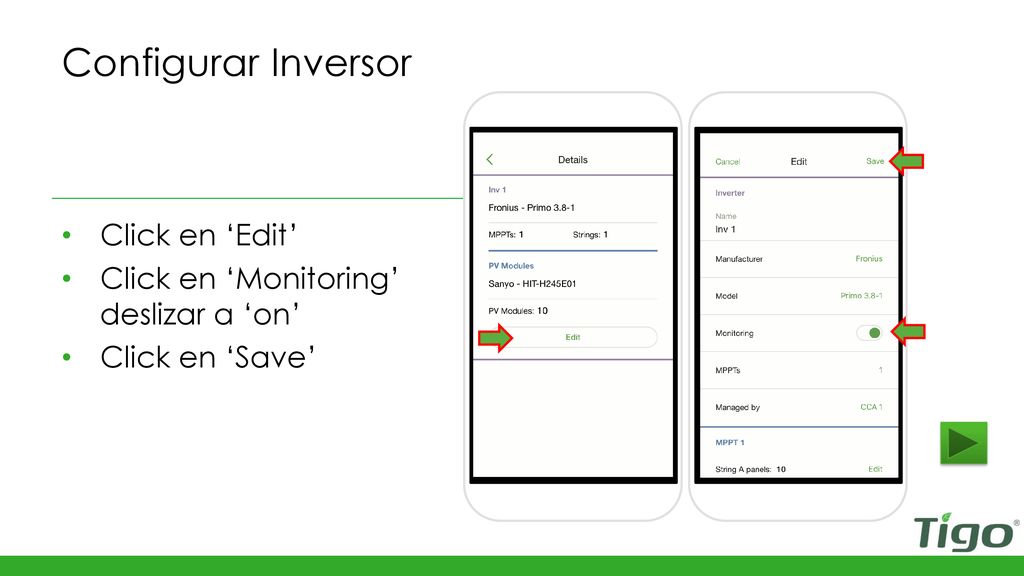

50 Configurar Inversor Click en ‘Edit’
Click en ‘Monitoring’ deslizar a ‘on’ Click en ‘Save’ New slide for version 3.1 – New Feature

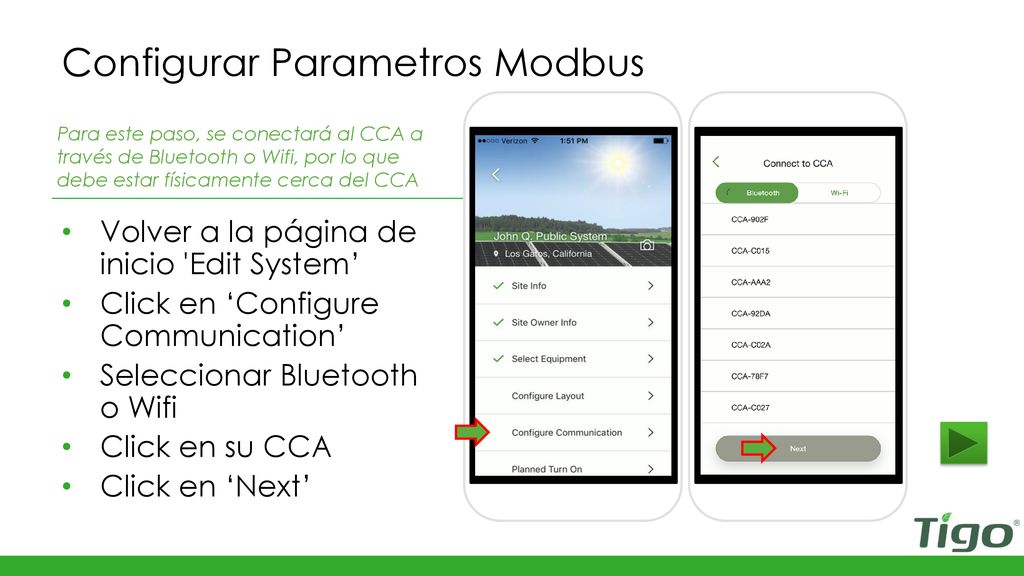

51 Configurar Parametros Modbus
Para este paso, se conectará al CCA a través de Bluetooth o Wifi, por lo que debe estar físicamente cerca del CCA Volver a la página de inicio 'Edit System’ Click en ‘Configure Communication’ Seleccionar Bluetooth o Wifi Click en su CCA Click en ‘Next’ New slide for version 3.1 – New Feature

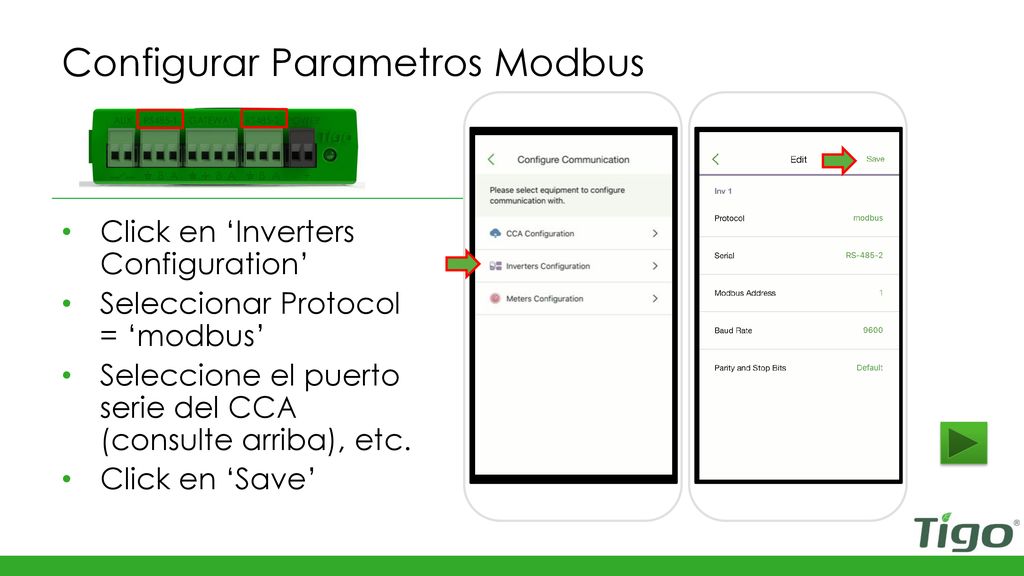

52 Configurar Parametros Modbus
Click en ‘Inverters Configuration’ Seleccionar Protocol = ‘modbus’ Seleccione el puerto serie del CCA (consulte arriba), etc. Click en ‘Save’ New slide for version 3.1 – New Feature

53 Ejecutar prueba de monitoreo
Volver a la página de inicio 'Edit System' A través de "Select equipment", regrese a la página del inversor Click en“Test” "Success" indica que la conección se completó New slide for version 3.1 – New Feature

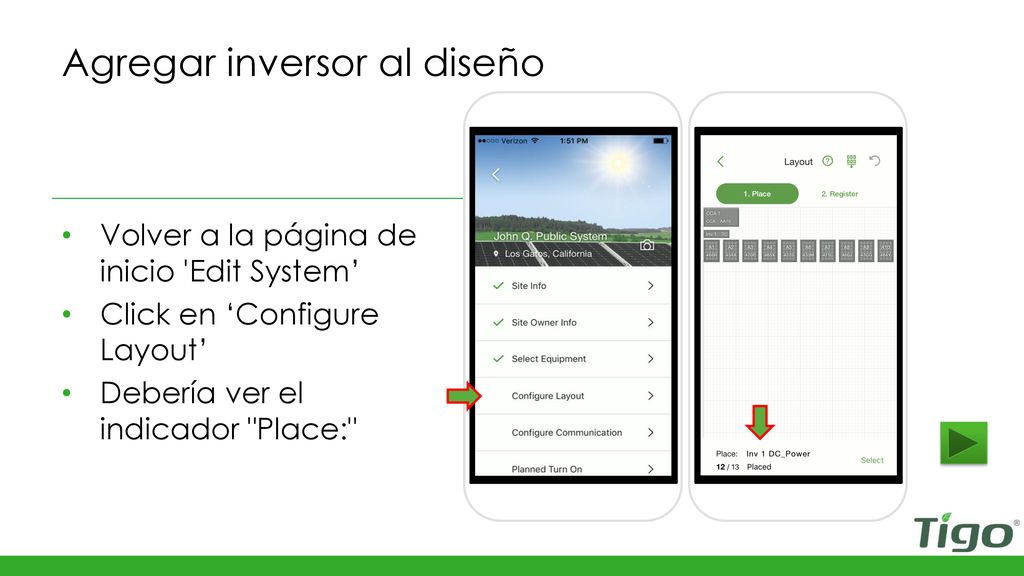

54 Agregar inversor al diseño
Volver a la página de inicio 'Edit System’ Click en ‘Configure Layout’ Debería ver el indicador "Place:" New slide for version 3.1 – New Feature

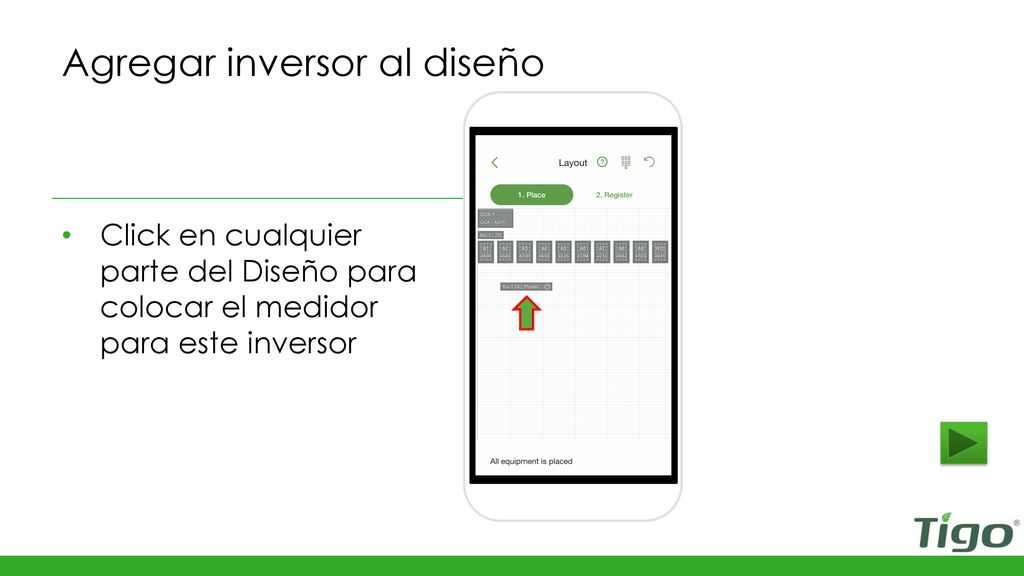

55 Agregar inversor al diseño
Click en cualquier parte del Diseño para colocar el medidor para este inversor New slide for version 3.1 – New Feature

56 Configurar el monitoreo del medidor y el sensor

57 Edit System Desde la página de inicio, click en 'Settings', luego click en 'Edit system' New slide for version 3.1 – New Feature

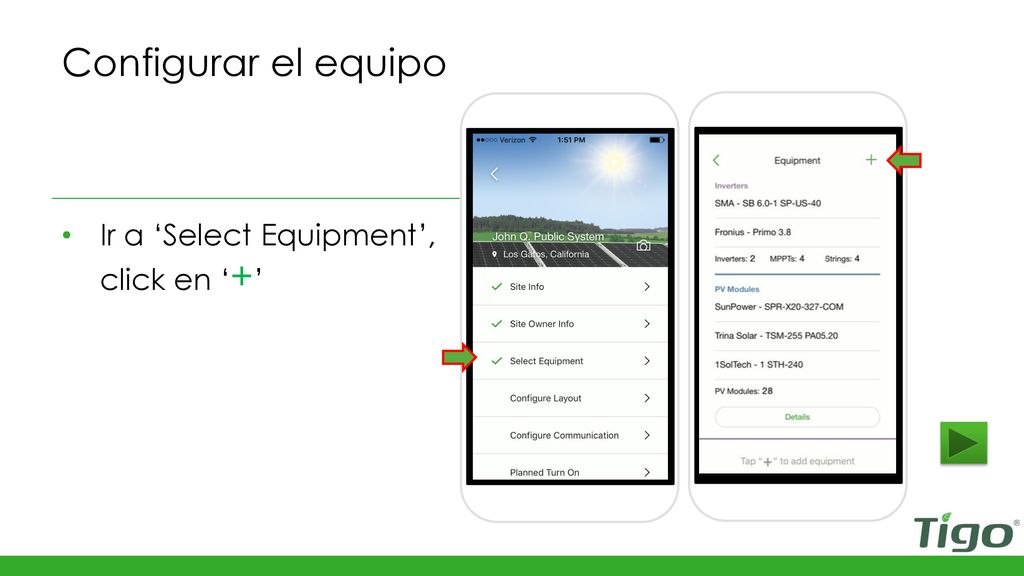

58 Configurar el equipo Ir a ‘Select Equipment’, click en ‘+’
New slide for version 3.1 – New Feature

59 Seleccionar equipo Dispositivos Modbus RS-485
Seleccione “Meters and Sensors” Ingrese la información para su dispositivo Click en “Done” New slide for version 3.1 – New Feature

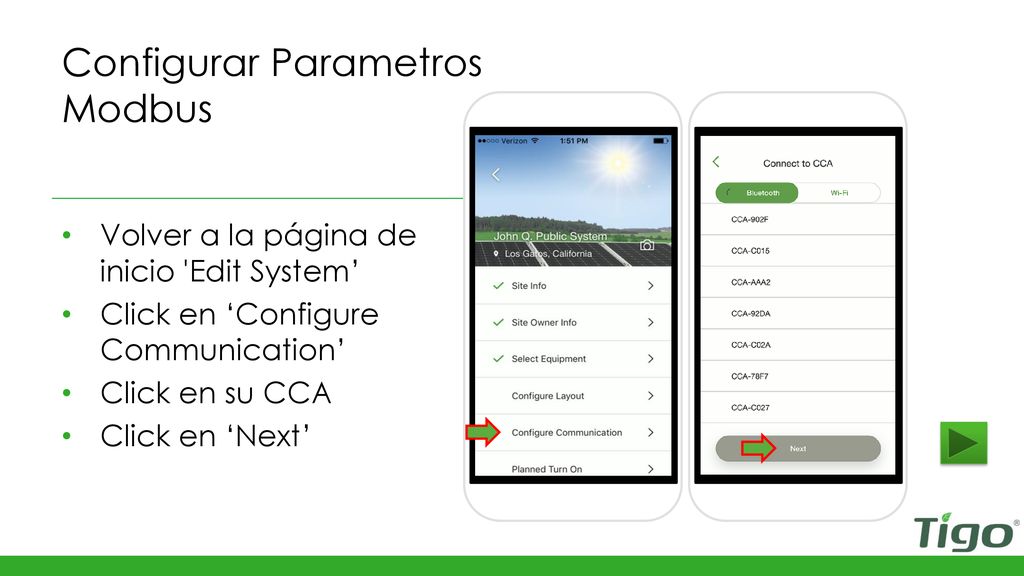

60 Configurar Parametros Modbus
Volver a la página de inicio 'Edit System’ Click en ‘Configure Communication’ Click en su CCA Click en ‘Next’ New slide for version 3.1 – New Feature

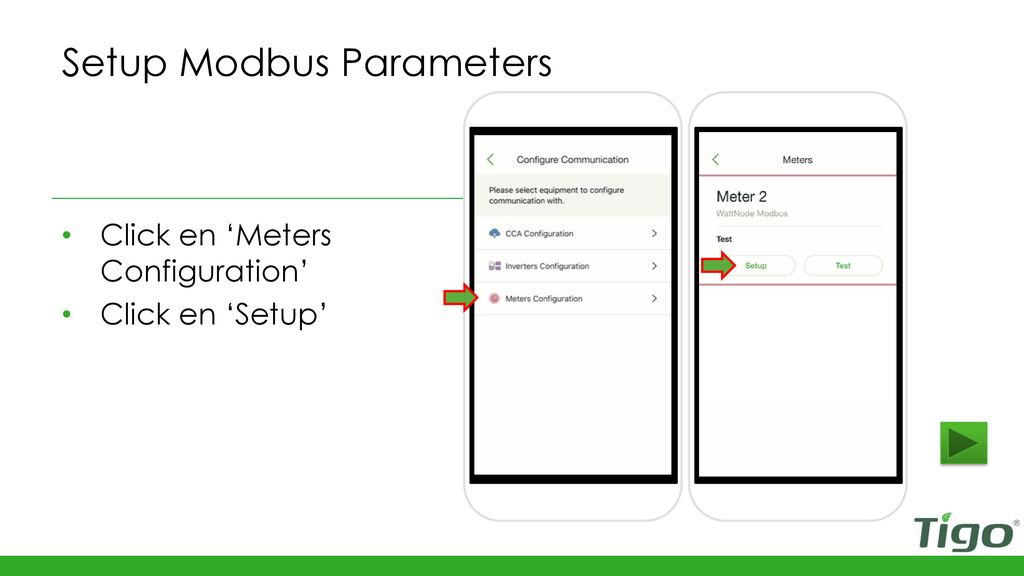

61 Setup Modbus Parameters
Click en ‘Meters Configuration’ Click en ‘Setup’ New slide for version 3.1 – New Feature

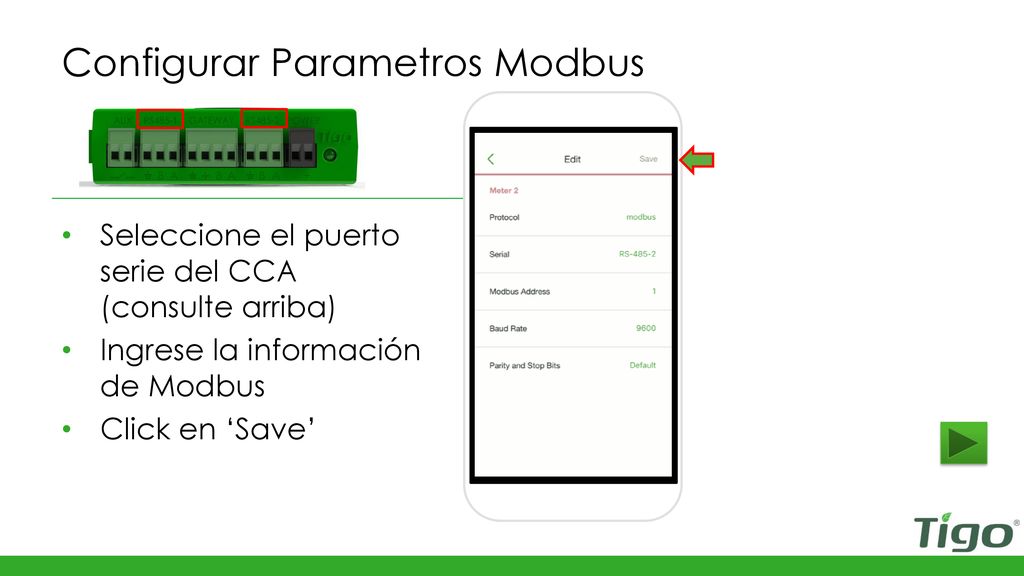

62 Configurar Parametros Modbus
Seleccione el puerto serie del CCA (consulte arriba) Ingrese la información de Modbus Click en ‘Save’ New slide for version 3.1 – New Feature

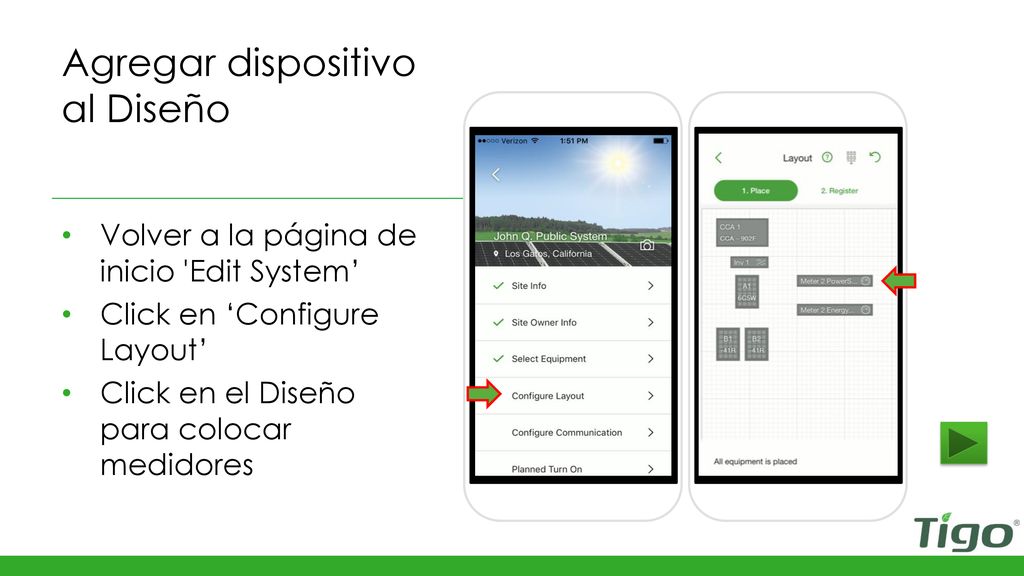

63 Agregar dispositivo al Diseño
Volver a la página de inicio 'Edit System’ Click en ‘Configure Layout’ Click en el Diseño para colocar medidores New slide for version 3.1 – New Feature

64 Tigo Training and Development
