ENERGIA TRANSPORTADA POR ONDAS ELECTROMAGNETICAS
Por: Juan Carlos Hincapié Restrepo
2
Preliminares Momentun Fuerza Presión Energía Potencia Intensidad
Densidad de energía Jmadrigal
3
Ondas Electromagnéticas
Pulso Senosoidal Campo Eléctrico generado por una fuente alternada en el tiempo Jmadrigal
4

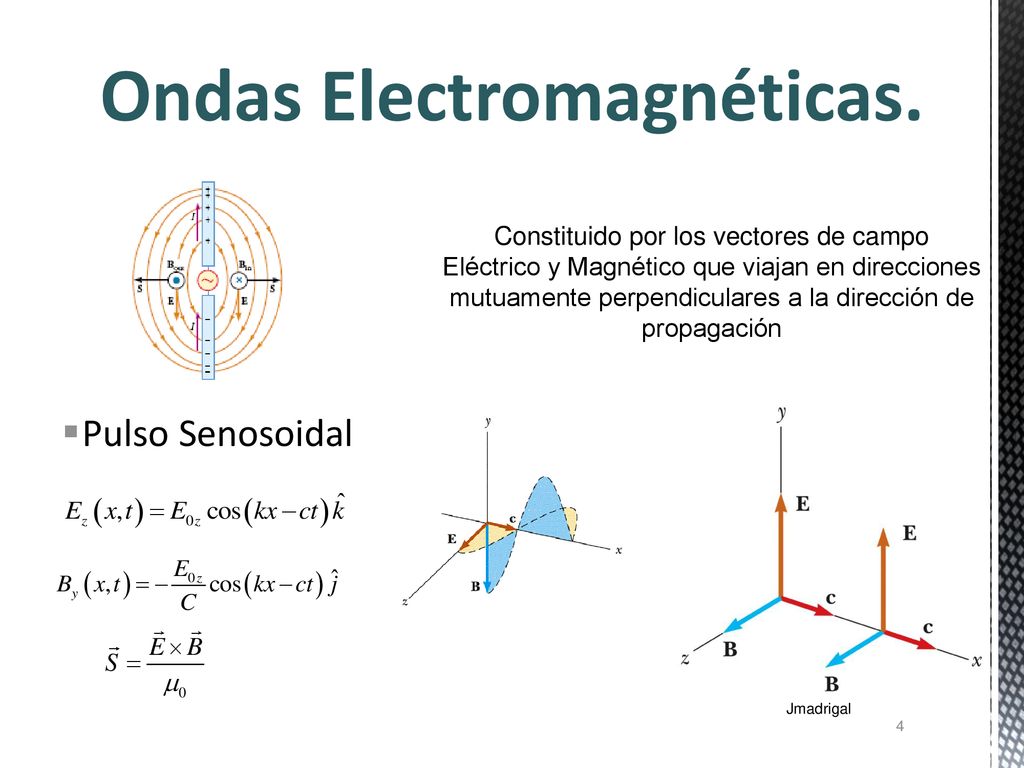

Ondas Electromagnéticas.
Pulso Senosoidal Constituido por los vectores de campo Eléctrico y Magnético que viajan en direcciones mutuamente perpendiculares a la dirección de propagación Jmadrigal
5
Ondas Electromagnéticas
Pulso Senosoidal Constituido por los vectores de campo Eléctrico y Magnético que viajan en direcciones mutuamente perpendiculares a la dirección de propagación Jmadrigal
6
Densidad de Energía Eléctrica
Jmadrigal
7

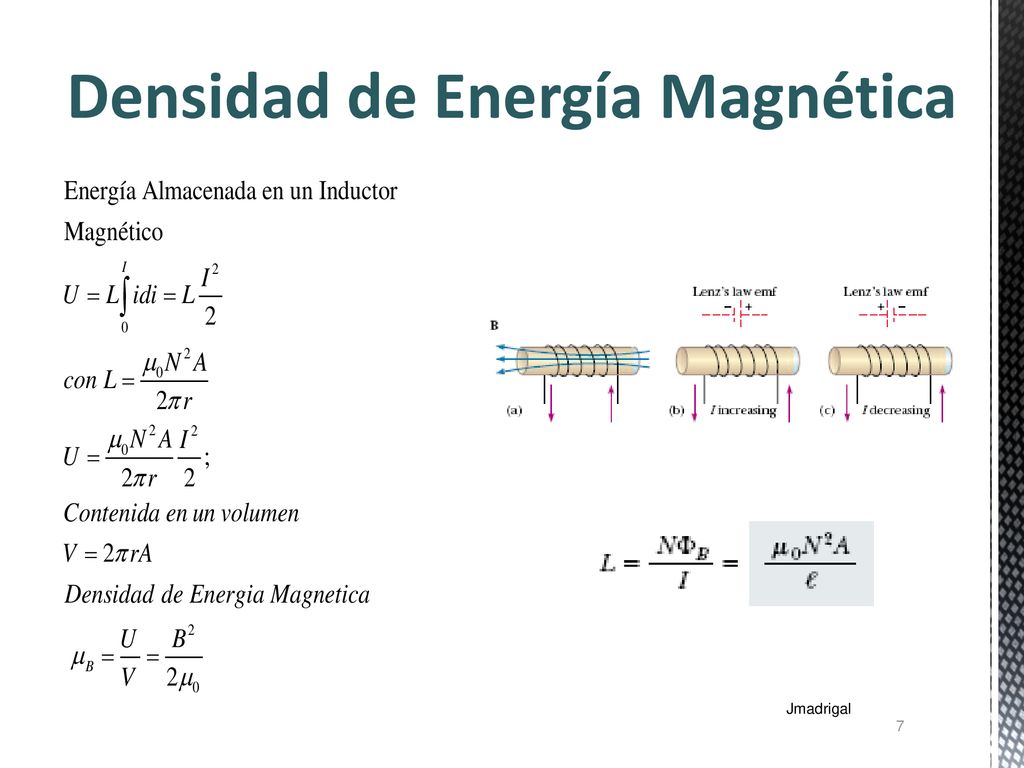

Densidad de Energía Magnética
Jmadrigal
8
Densidad de Energía Jmadrigal
9

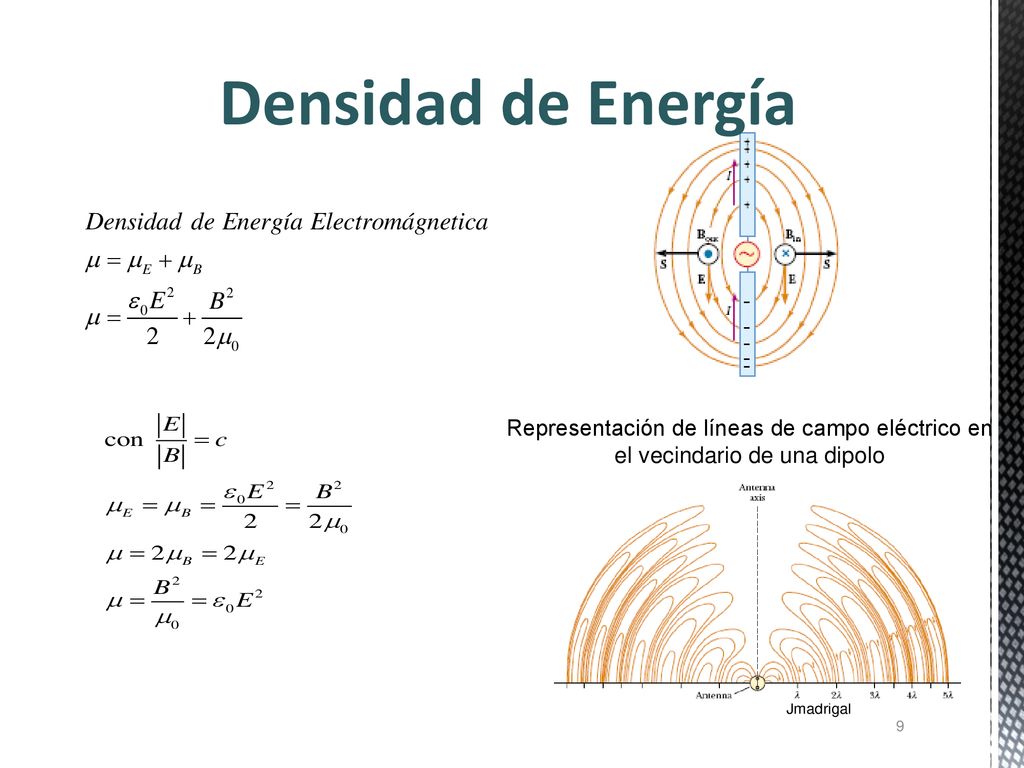

Densidad de Energía Representación de líneas de campo eléctrico en el vecindario de una dipolo Jmadrigal
10

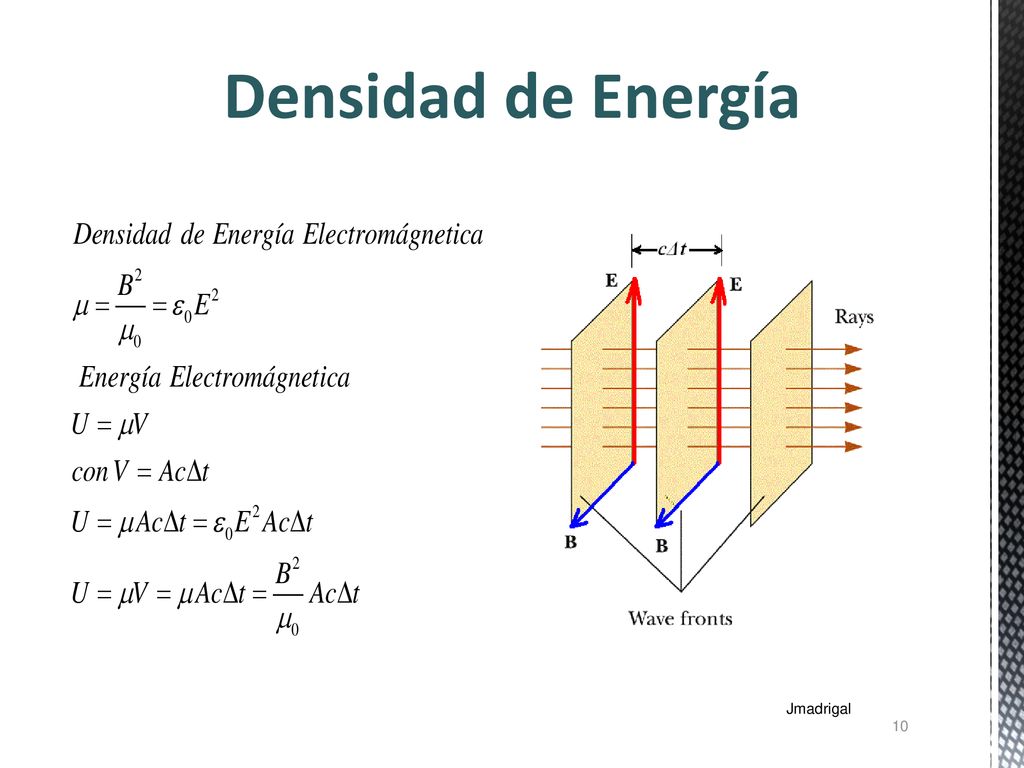

Densidad de Energía Jmadrigal
11
Energía de la Onda Electromagnética
Jmadrigal
12
Energía de la Onda Electromagnética
Jmadrigal
13
Energía de la Onda Electromagnética
Jmadrigal
14
Energía de la Onda Electromagnética
Jmadrigal
15

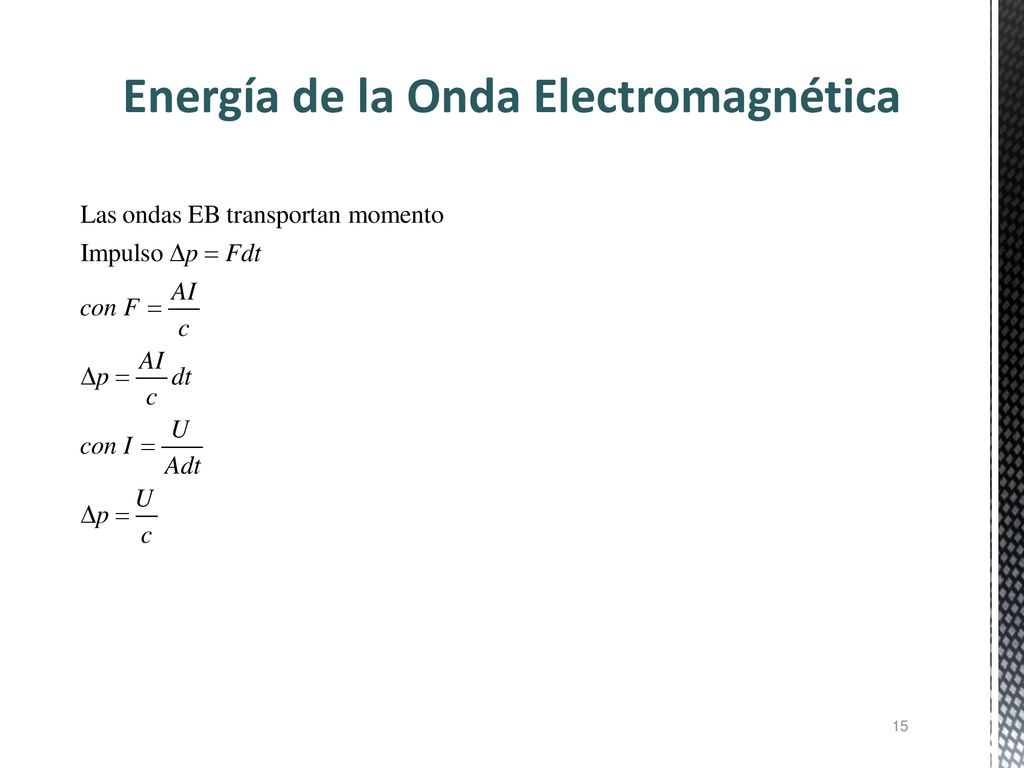

Energía de la Onda Electromagnética
16

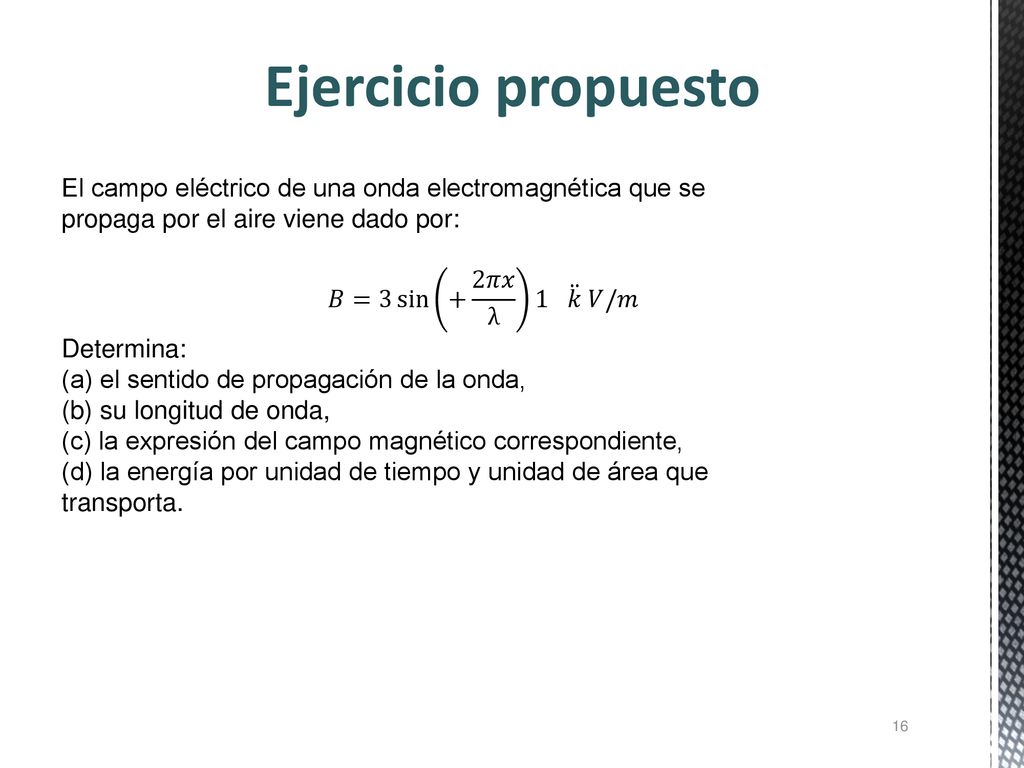

Ejercicio propuesto El campo eléctrico de una onda electromagnética que se propaga por el aire viene dado por: 𝐵=3 sin + 2𝜋𝑥 λ 1 𝑘 𝑉/𝑚 Determina: (a) el sentido de propagación de la onda, (b) su longitud de onda, (c) la expresión del campo magnético correspondiente, (d) la energía por unidad de tiempo y unidad de área que transporta.
