1 FUNDAMENTACIÓN ESTRUCTURAL
ESPACIO ACADÉMICO FUNDAMENTACIÓN ESTRUCTURAL DOCENTES ARQ. RAUL ROJAS HELMUT RAMOS CALONGE

2 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY “ELEMENTOS A COMPRESIÓN EN UN MAR DE TENSIÓN” Si en un sistema de compresión y tracción (Reticulados) los elementos que trabajan a tracción se cambian por materiales flexibles como cables o tensores (resistentes a tracción) se puede decir que es un Tensegrity. Si un cable portante se rigidiza con otro cable paralelo pero invertido a este, y entre ellos se ubican elementos a compresión para rigidizarlos, esto se puede considerar como Tensegrity 1

3 FUNDAMENTACIÓN ESTRUCTURAL

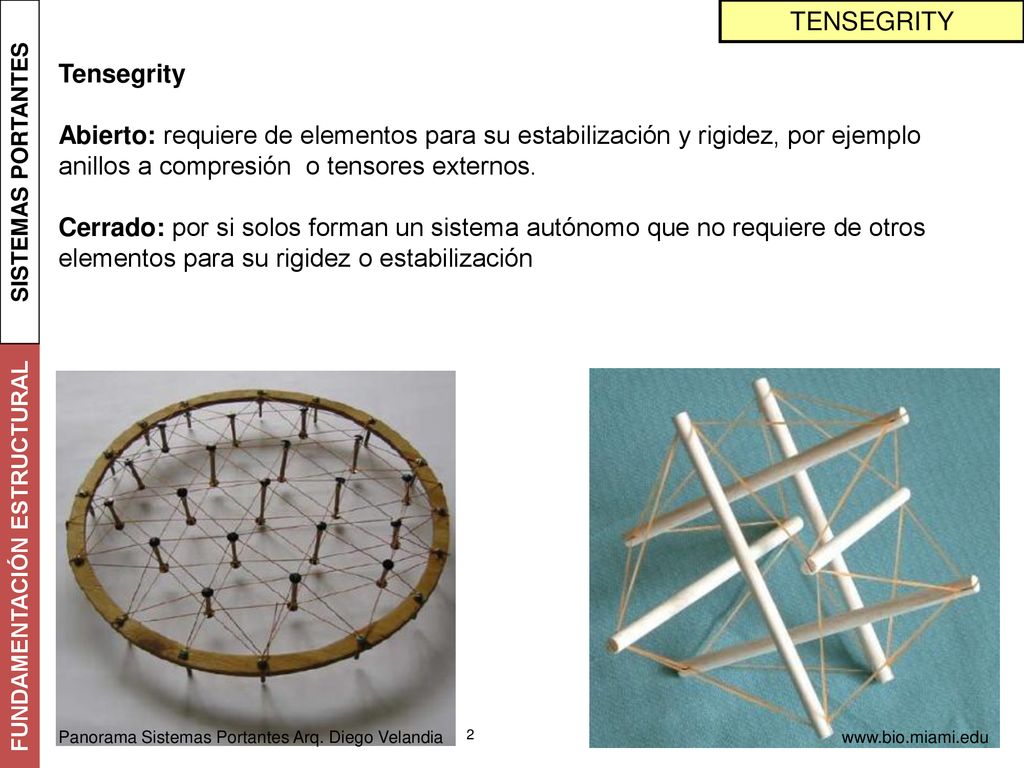

SISTEMAS PORTANTES TENSEGRITY Tensegrity Abierto: requiere de elementos para su estabilización y rigidez, por ejemplo anillos a compresión o tensores externos. Cerrado: por si solos forman un sistema autónomo que no requiere de otros elementos para su rigidez o estabilización Panorama Sistemas Portantes Arq. Diego Velandia 2

4 FUNDAMENTACIÓN ESTRUCTURAL

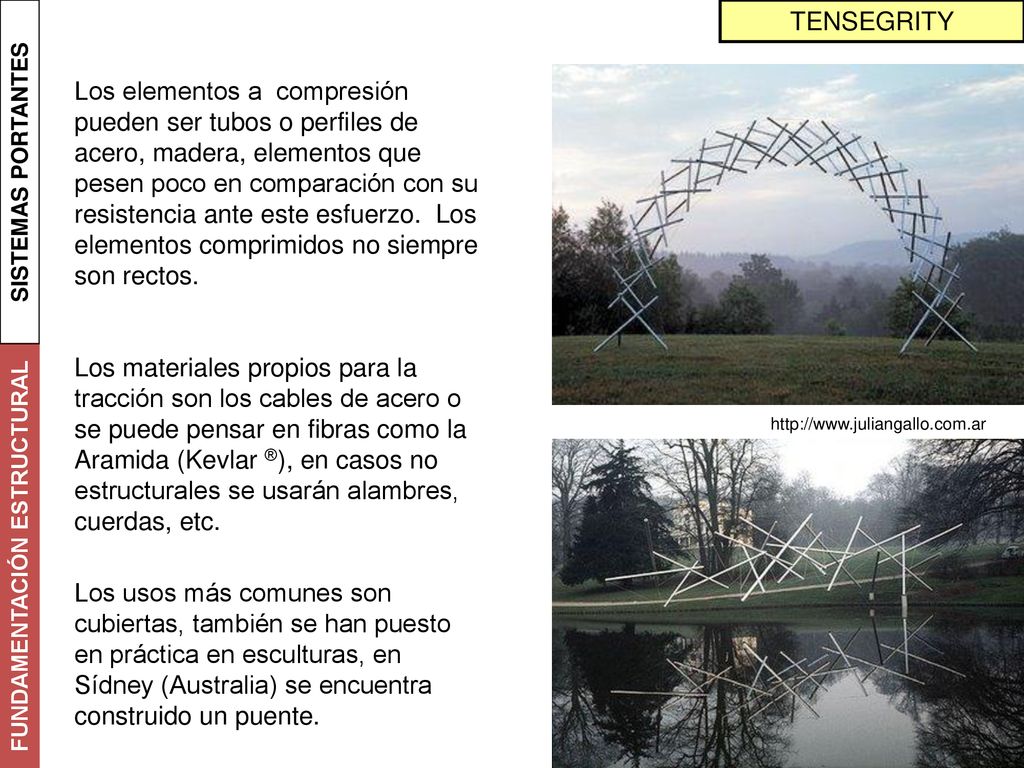

SISTEMAS PORTANTES TENSEGRITY Los elementos a compresión pueden ser tubos o perfiles de acero, madera, elementos que pesen poco en comparación con su resistencia ante este esfuerzo. Los elementos comprimidos no siempre son rectos. Los materiales propios para la tracción son los cables de acero o se puede pensar en fibras como la Aramida (Kevlar ®), en casos no estructurales se usarán alambres, cuerdas, etc. Los usos más comunes son cubiertas, también se han puesto en práctica en esculturas, en Sídney (Australia) se encuentra construido un puente.

5 FUNDAMENTACIÓN ESTRUCTURAL

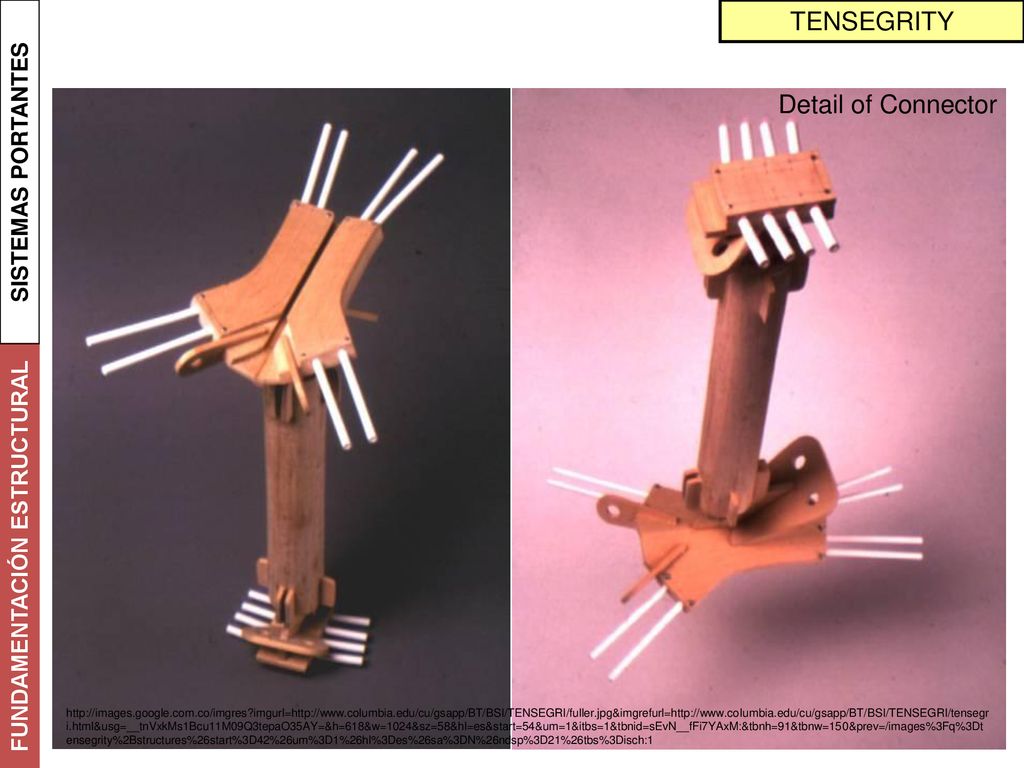

SISTEMAS PORTANTES TENSEGRITY Detail of Connector

6 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO

7 FUNDAMENTACIÓN ESTRUCTURAL

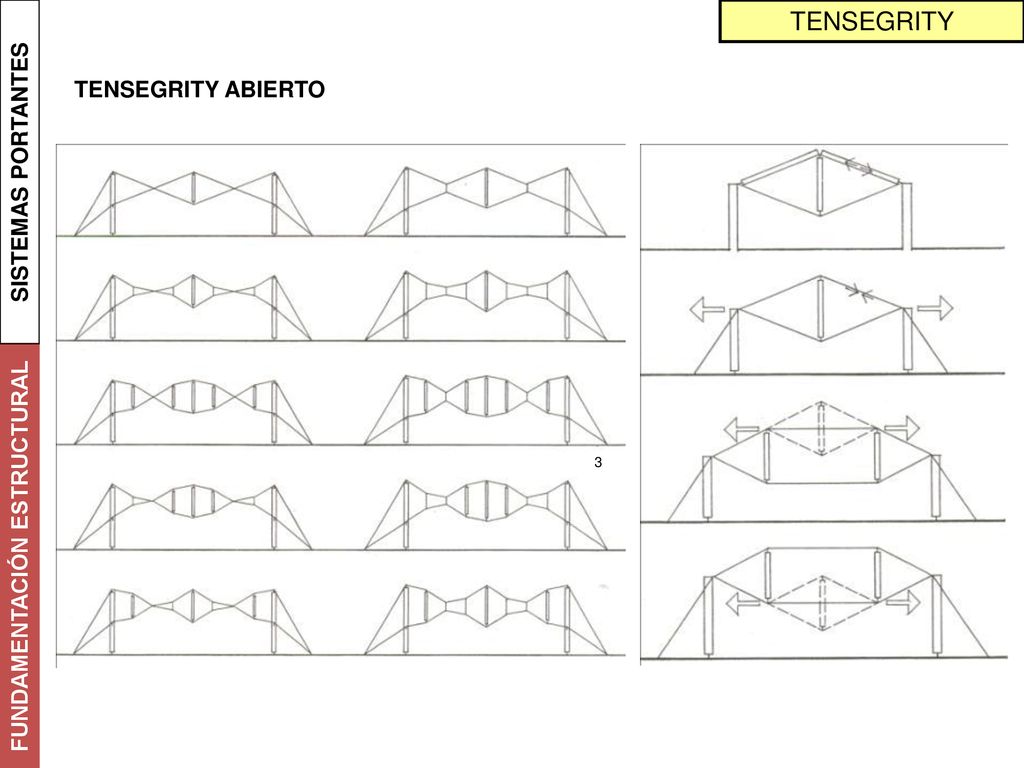

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO 3

8 FUNDAMENTACIÓN ESTRUCTURAL

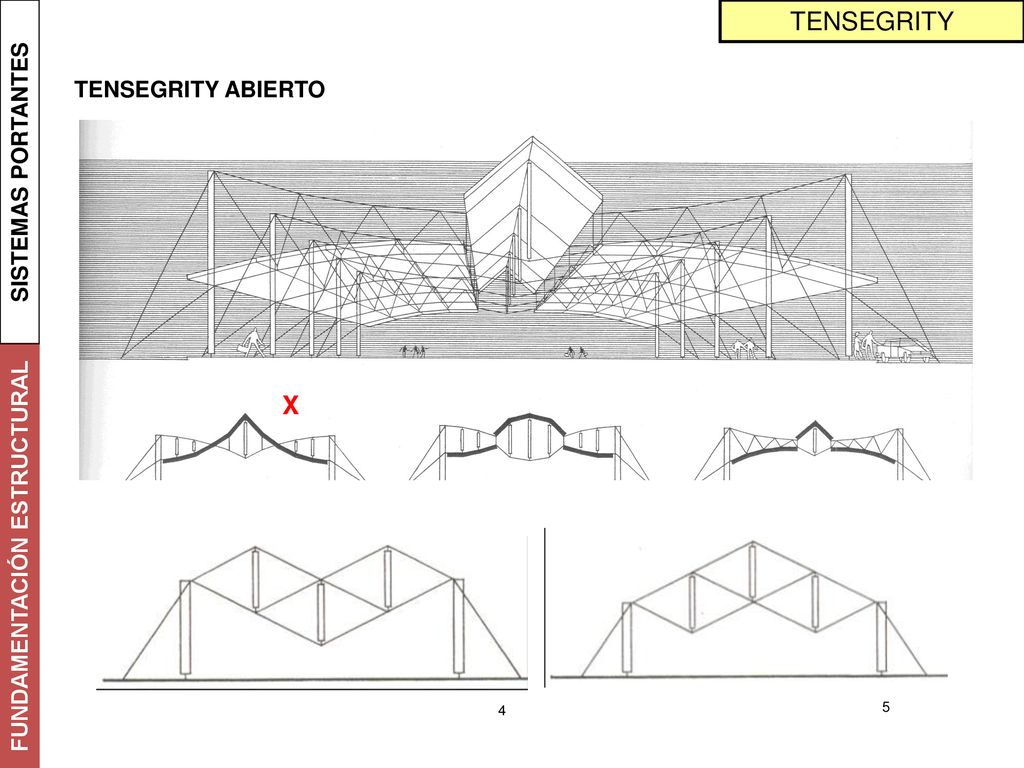

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO X 4 5

9 FUNDAMENTACIÓN ESTRUCTURAL

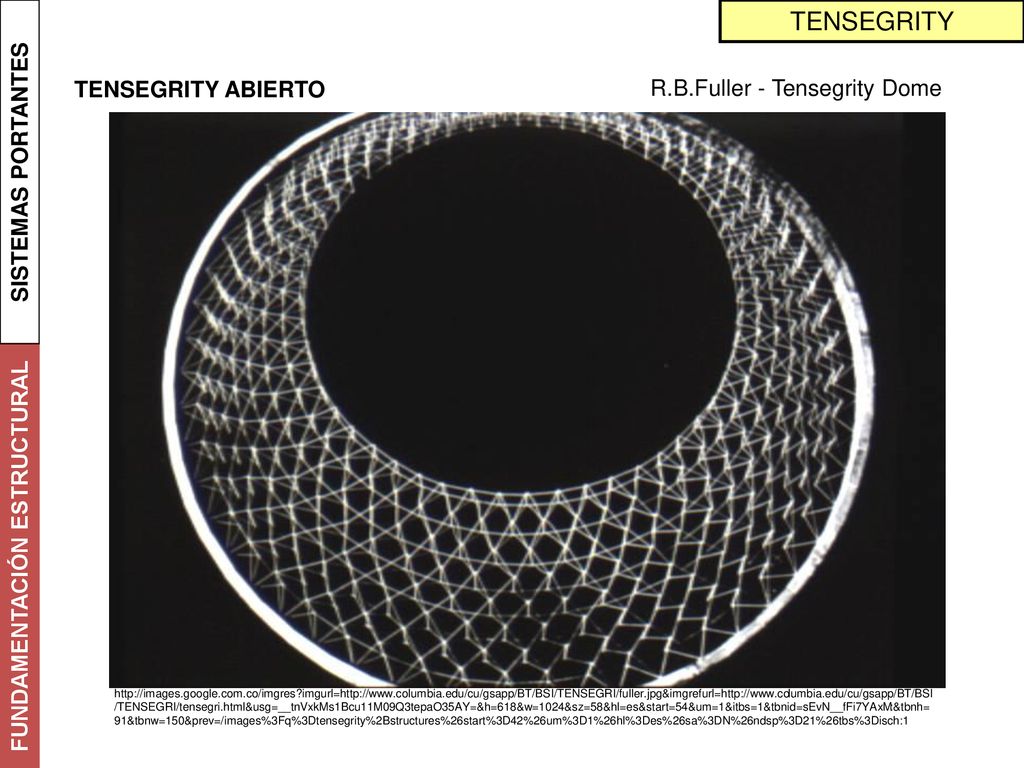

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO R.B.Fuller - Tensegrity Dome

10 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO R.B.Fuller - Tensegrity Dome

11 FUNDAMENTACIÓN ESTRUCTURAL

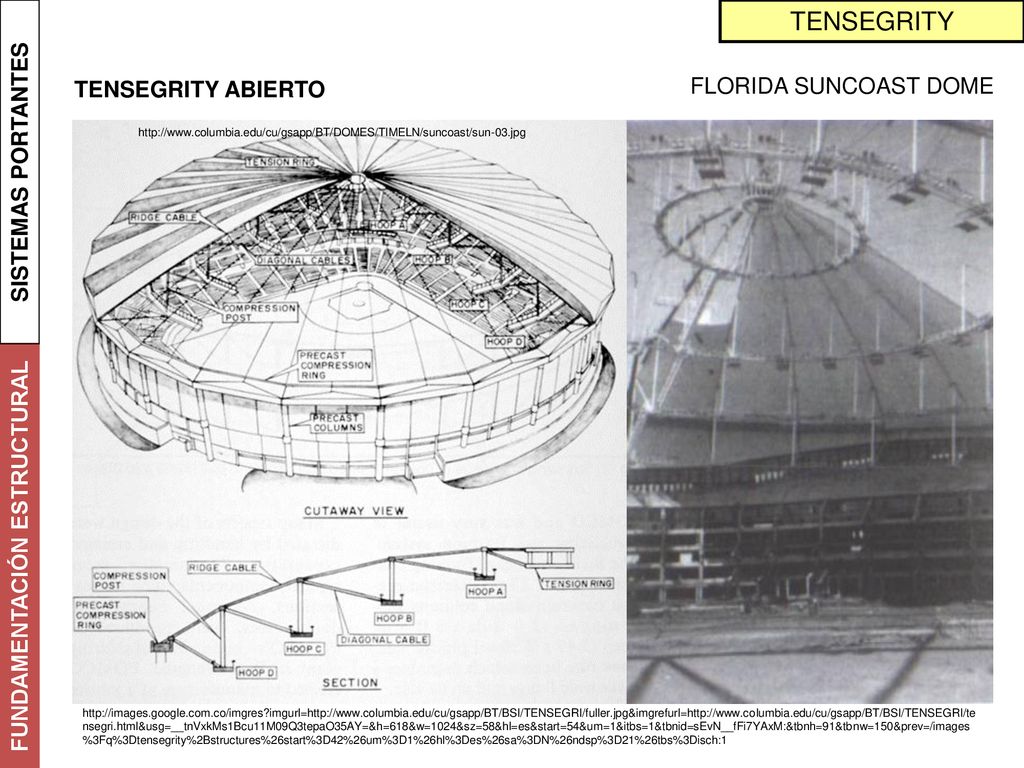

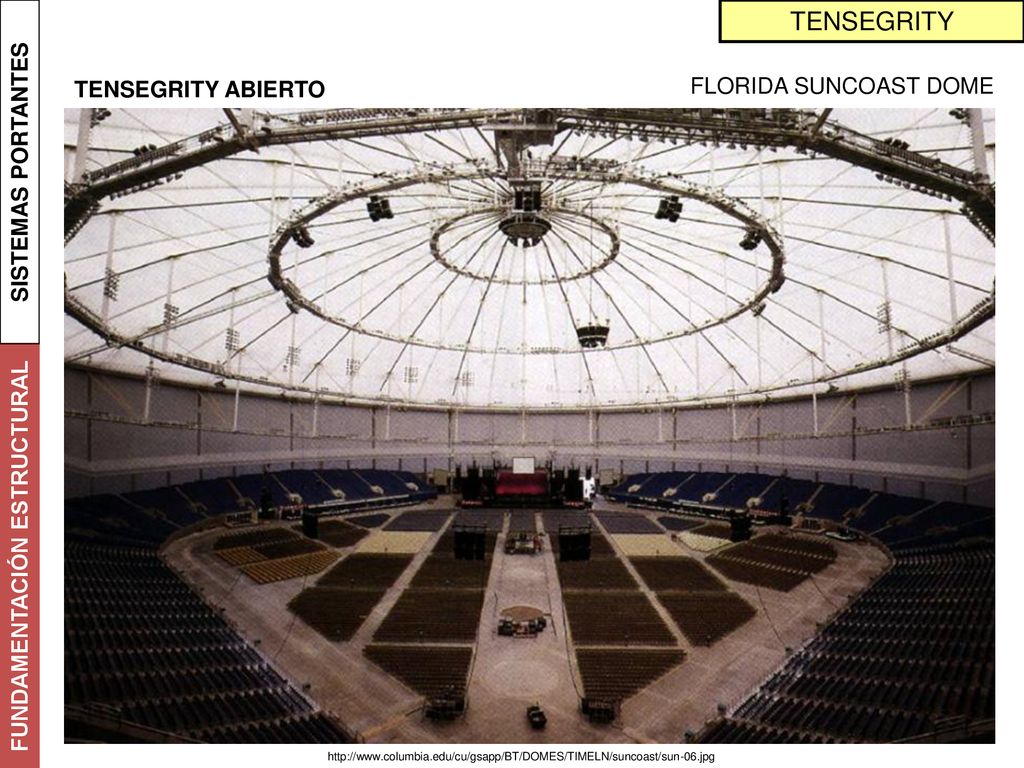

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO FLORIDA SUNCOAST DOME

12 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO FLORIDA SUNCOAST DOME

13 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO FLORIDA SUNCOAST DOME

14 FUNDAMENTACIÓN ESTRUCTURAL

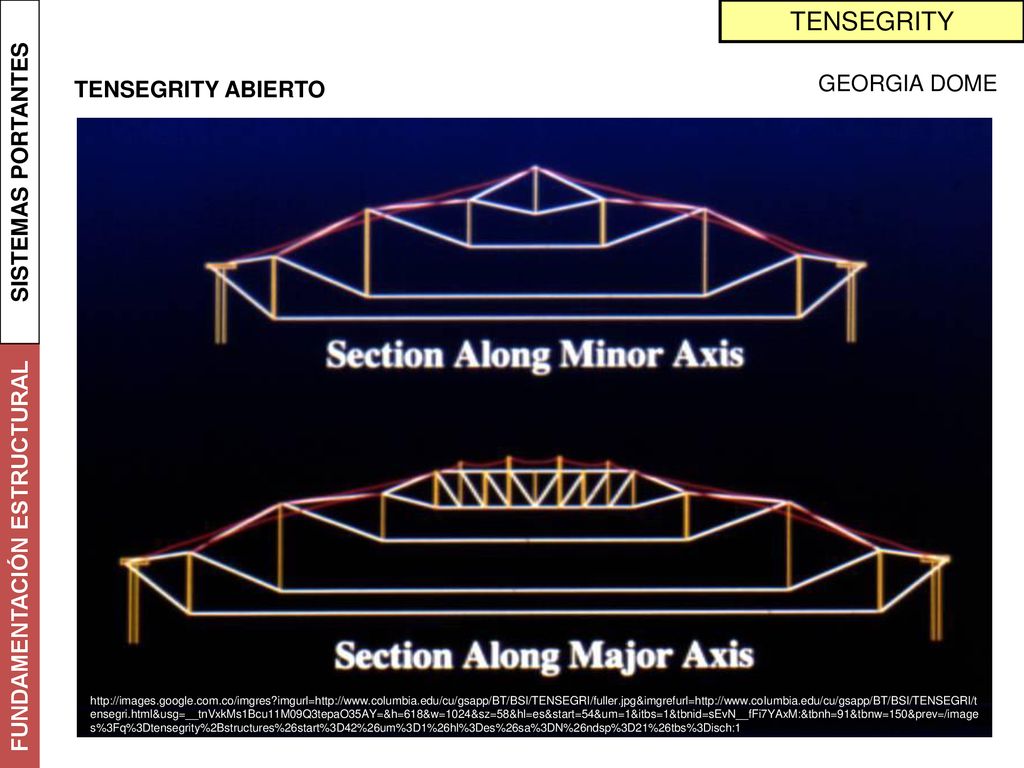

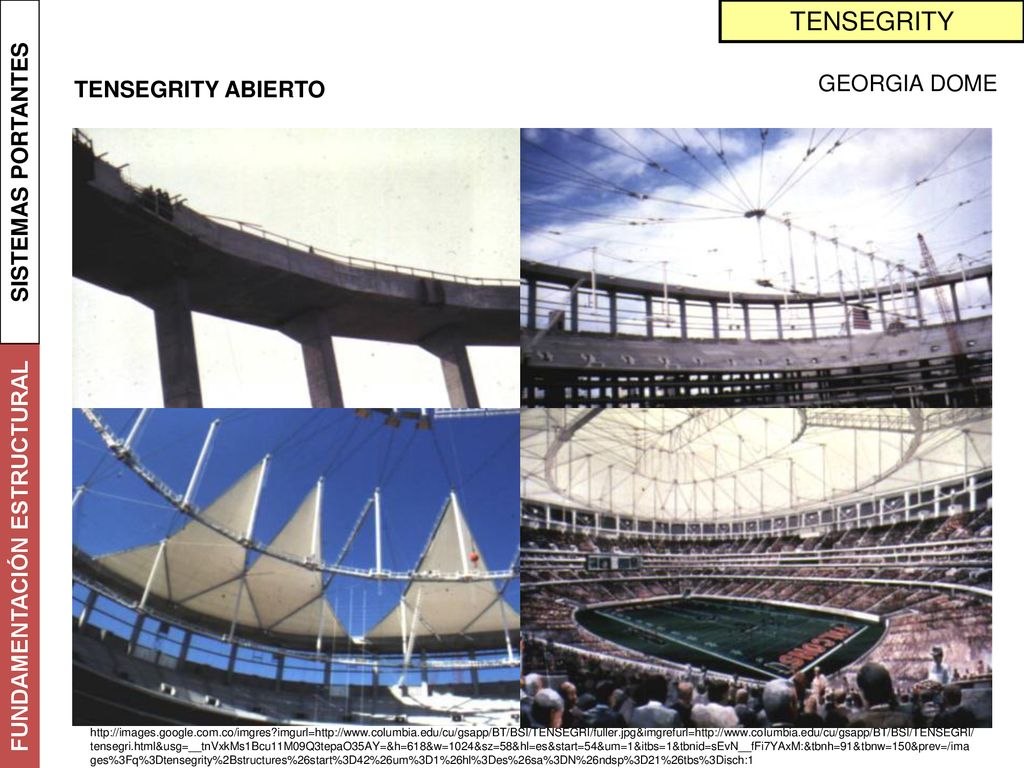

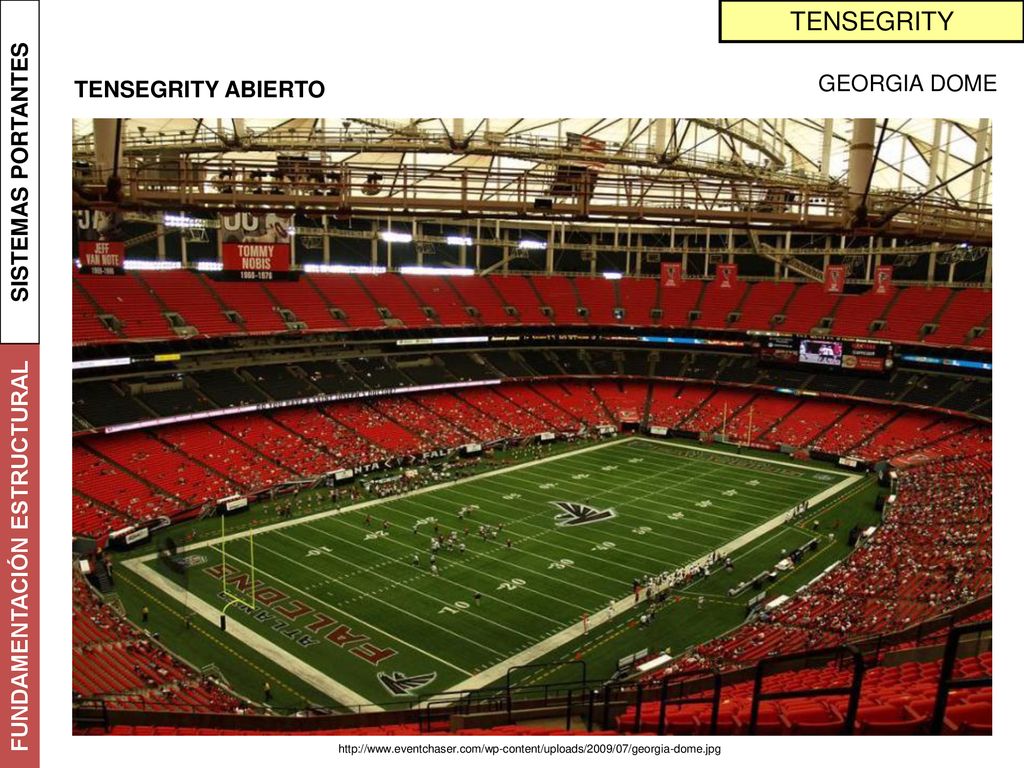

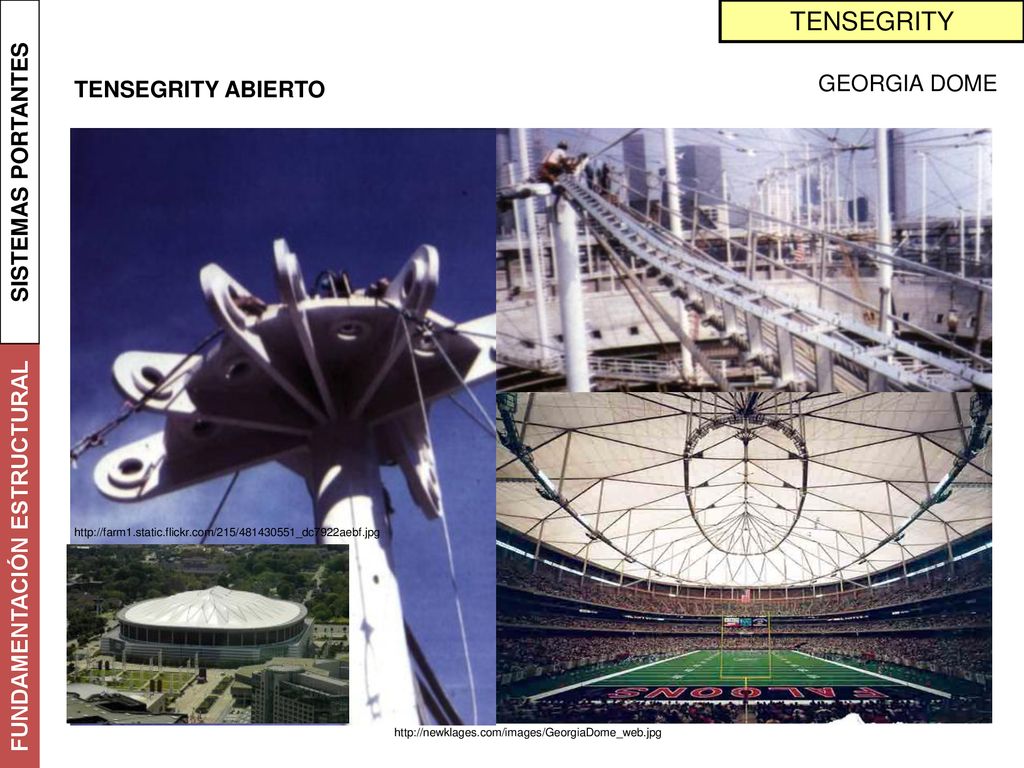

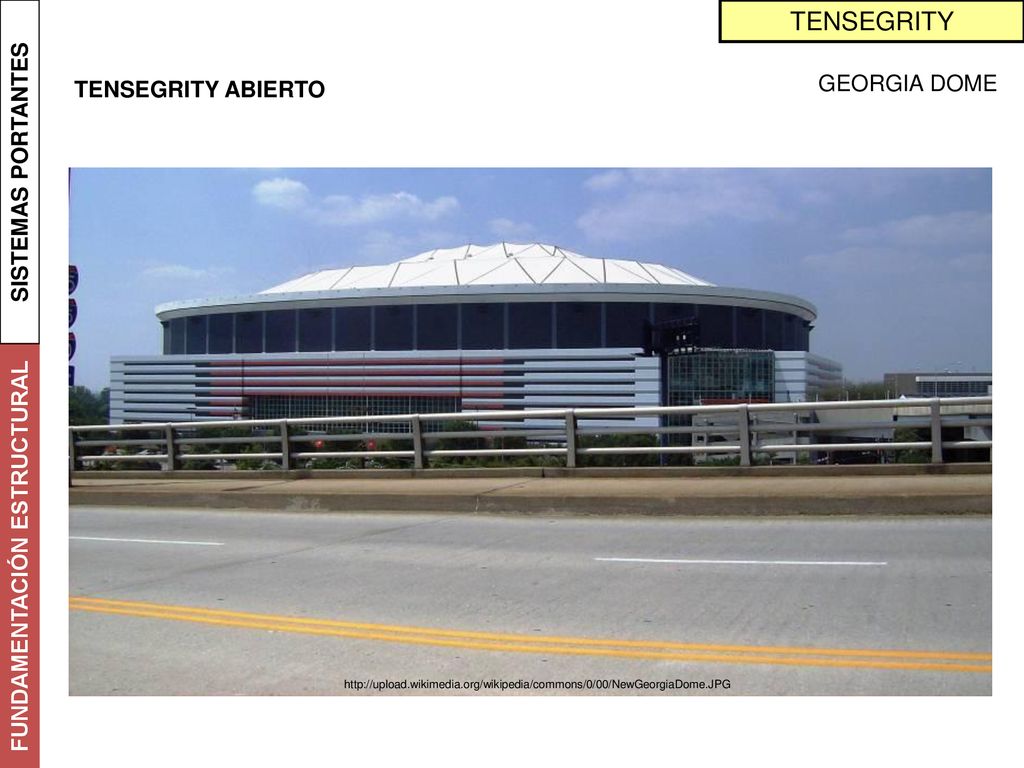

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO GEORGIA DOME

15 FUNDAMENTACIÓN ESTRUCTURAL

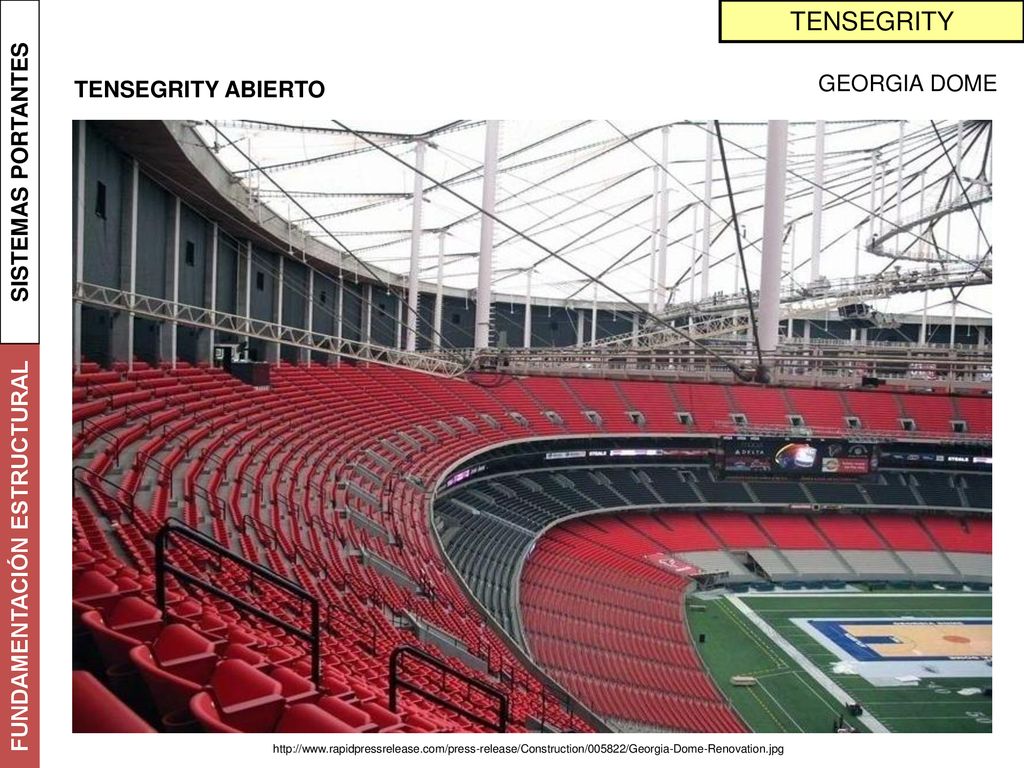

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO GEORGIA DOME

16 FUNDAMENTACIÓN ESTRUCTURAL

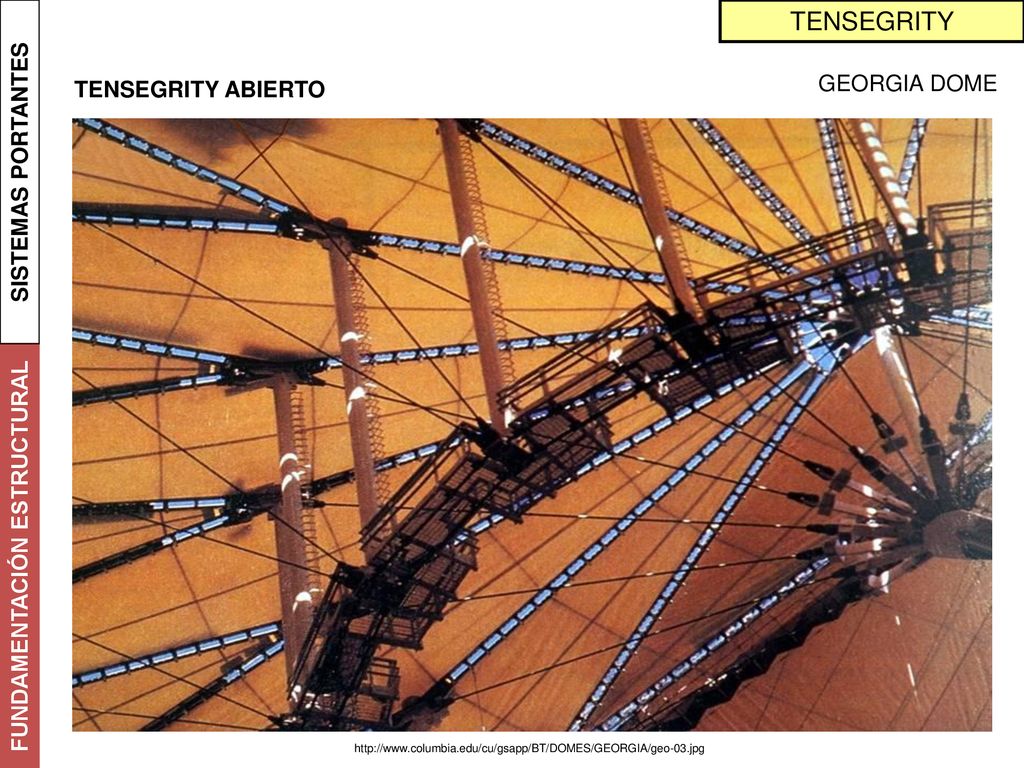

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO GEORGIA DOME

17 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO GEORGIA DOME

18 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO GEORGIA DOME

19 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO GEORGIA DOME

20 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO GEORGIA DOME

21 FUNDAMENTACIÓN ESTRUCTURAL

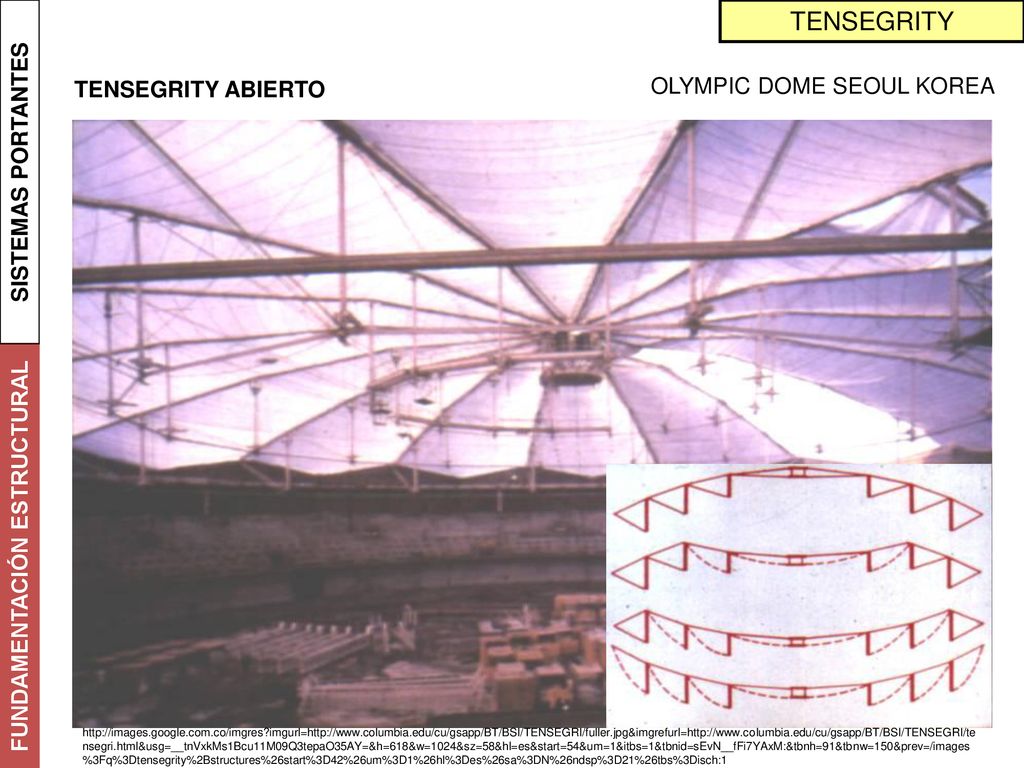

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO OLYMPIC DOME SEOUL KOREA

22 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY ABIERTO Lev Zetlin, Utica Memorial Auditorium, Utica, New York

23 FUNDAMENTACIÓN ESTRUCTURAL

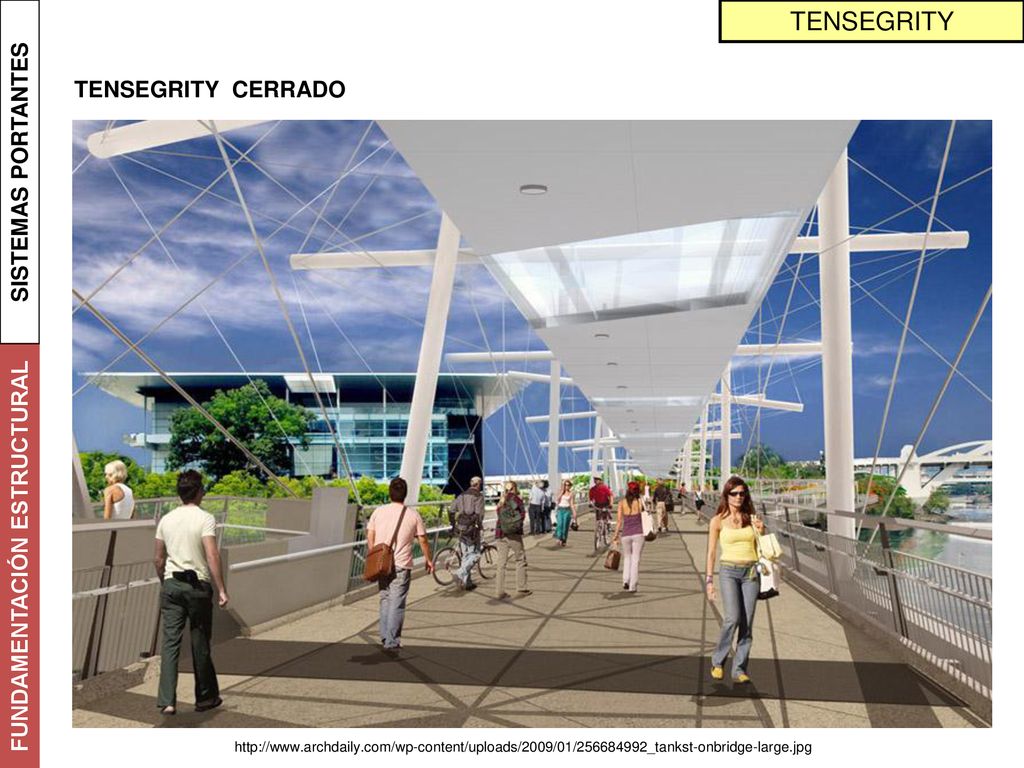

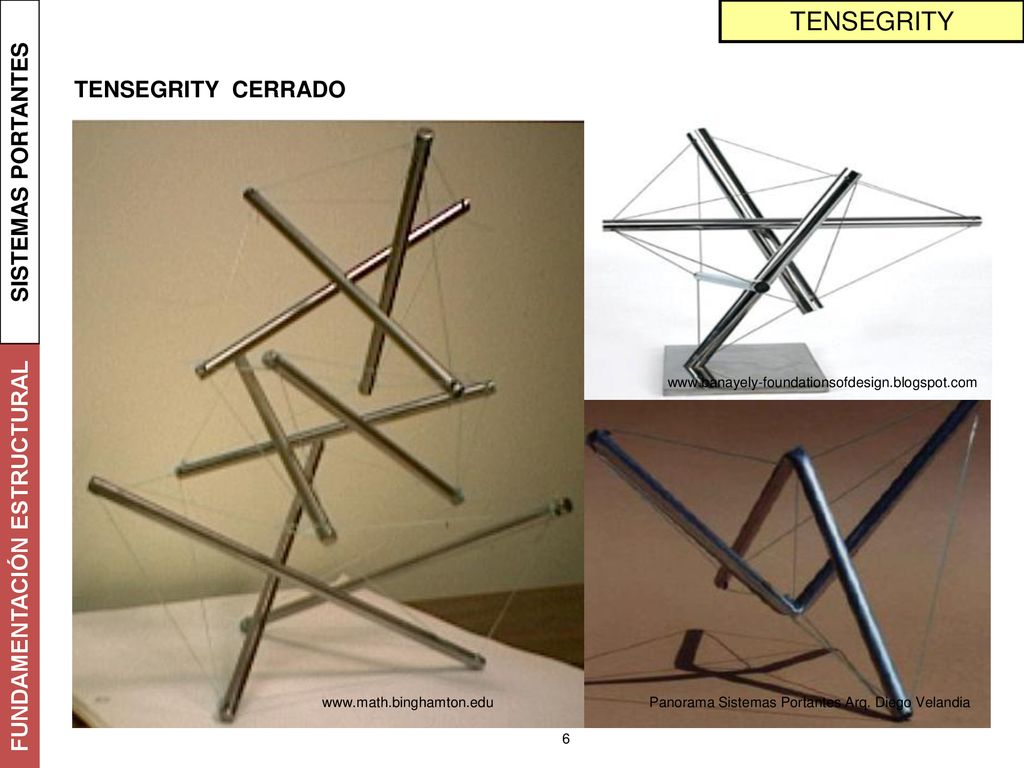

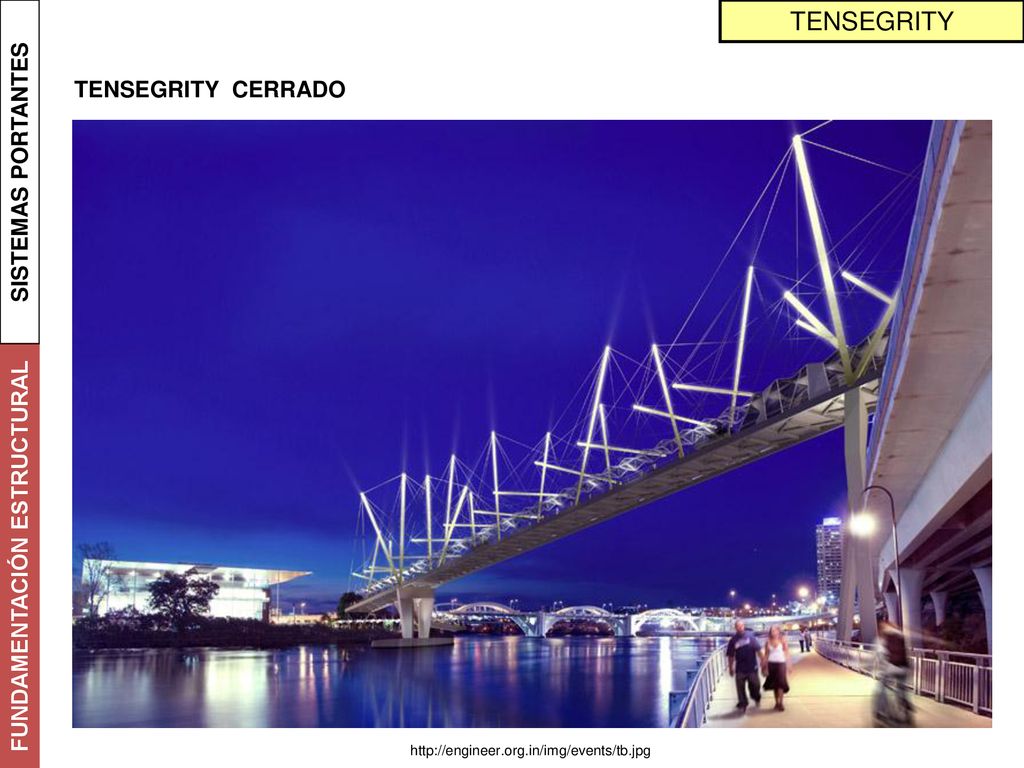

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY CERRADO Panorama Sistemas Portantes Arq. Diego Velandia 6

24 FUNDAMENTACIÓN ESTRUCTURAL

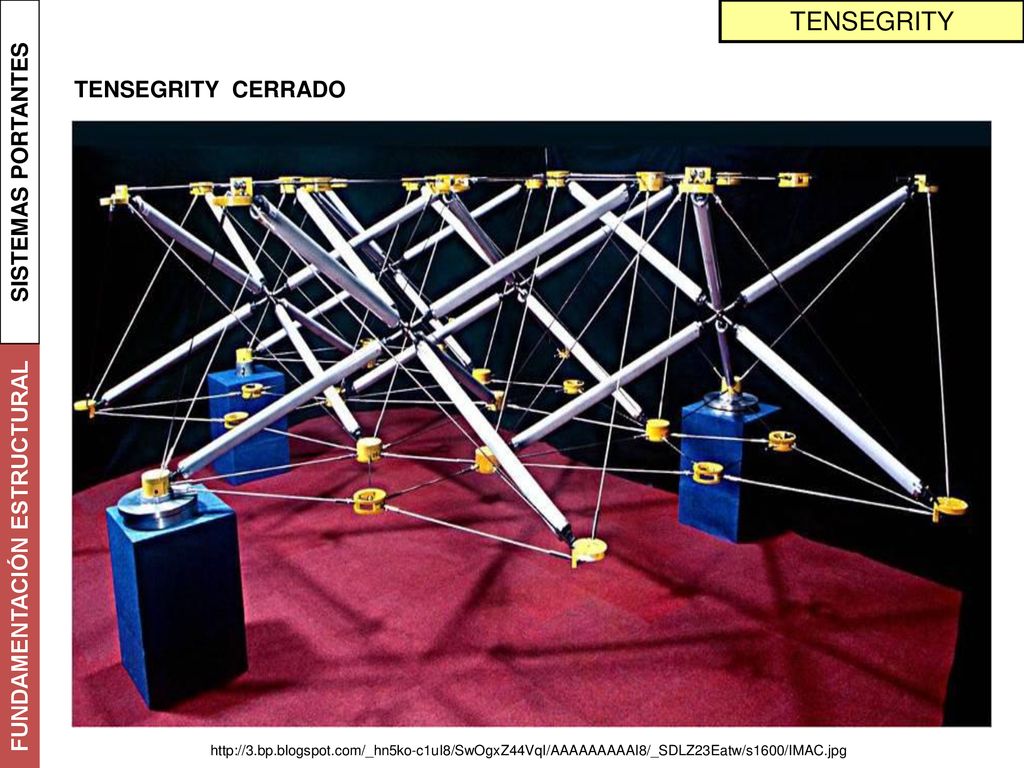

SISTEMAS PORTANTES TENSEGRITY TENSEGRITY CERRADO

25 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY CERRADO

26 FUNDAMENTACIÓN ESTRUCTURAL
SISTEMAS PORTANTES TENSEGRITY TENSEGRITY CERRADO

27 FUNDAMENTACIÓN ESTRUCTURAL

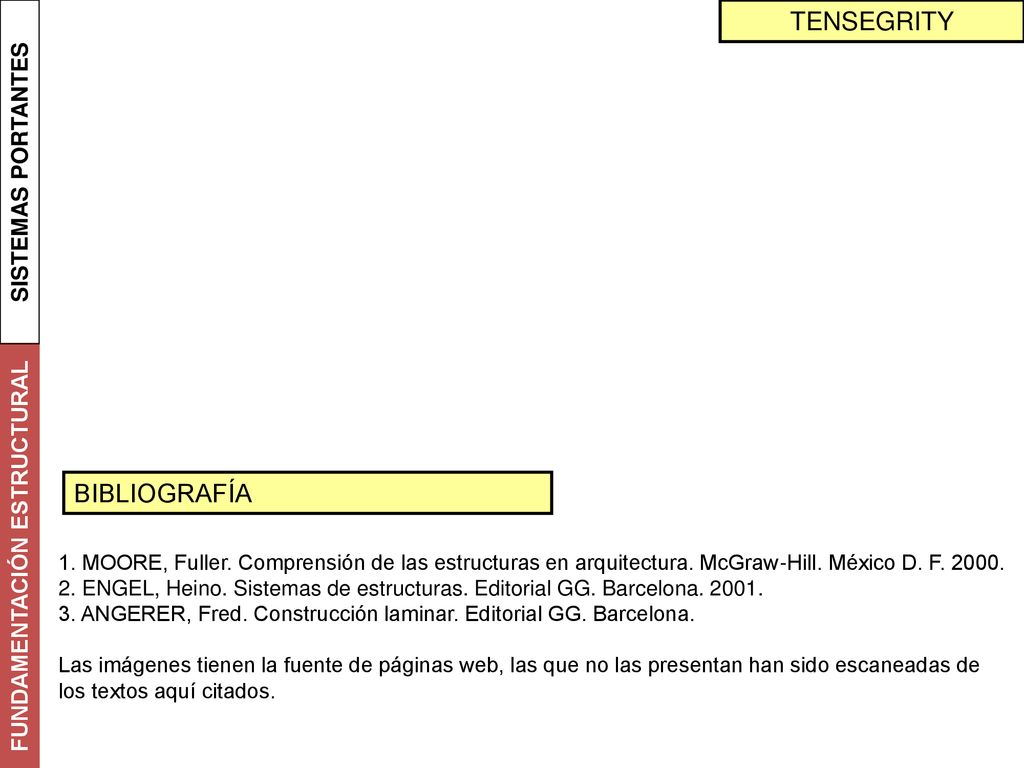

SISTEMAS PORTANTES TENSEGRITY BIBLIOGRAFÍA 1. MOORE, Fuller. Comprensión de las estructuras en arquitectura. McGraw-Hill. México D. F 2. ENGEL, Heino. Sistemas de estructuras. Editorial GG. Barcelona 3. ANGERER, Fred. Construcción laminar. Editorial GG. Barcelona. Las imágenes tienen la fuente de páginas web, las que no las presentan han sido escaneadas de los textos aquí citados.
