2 DC Compound Generator COMPOUND-WOUND DC GENERATORS CAMPO de EXCITACIÓN - es el voltaje aplicado a las bobinas de campo principales. La corriente en las bobinas de campo determina la fuerza y la dirección del campo magnético. SEPARATELY EXCITED GENERATOR - aplicación para bobinas de campo de un origen externo, como una batería o otro generador de DC.

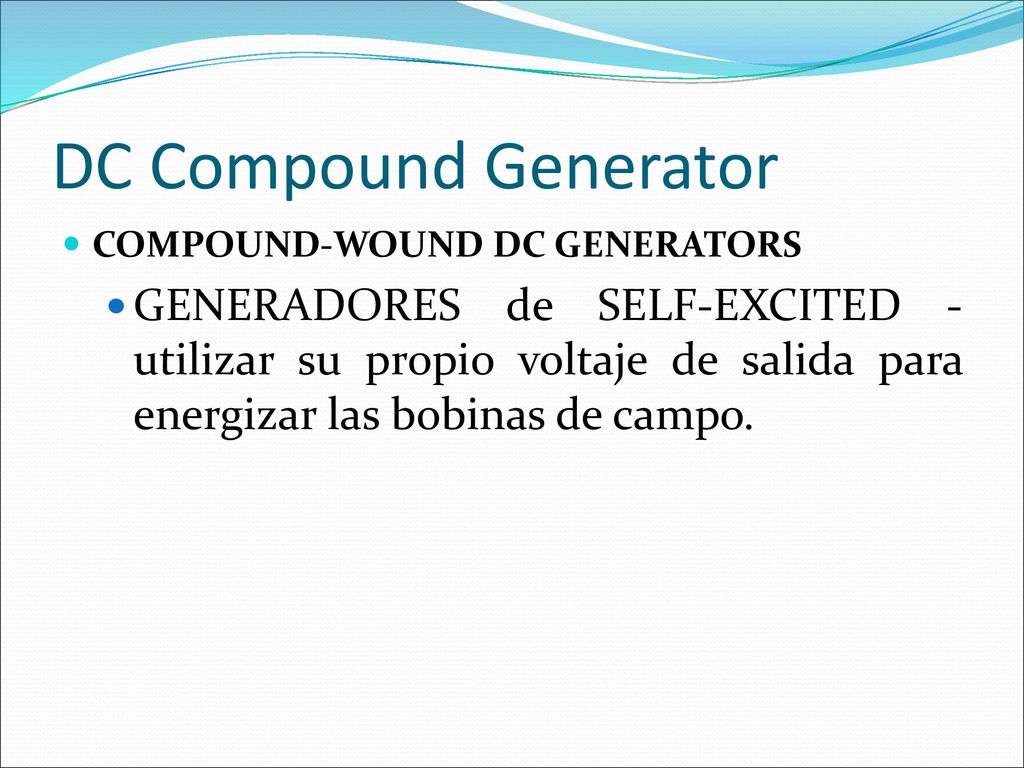

3 DC Compound Generator COMPOUND-WOUND DC GENERATORS GENERADORES de SELF-EXCITED - utilizar su propio voltaje de salida para energizar las bobinas de campo.

4 DC Compound Generator COMPOUND-WOUND DC GENERATORS

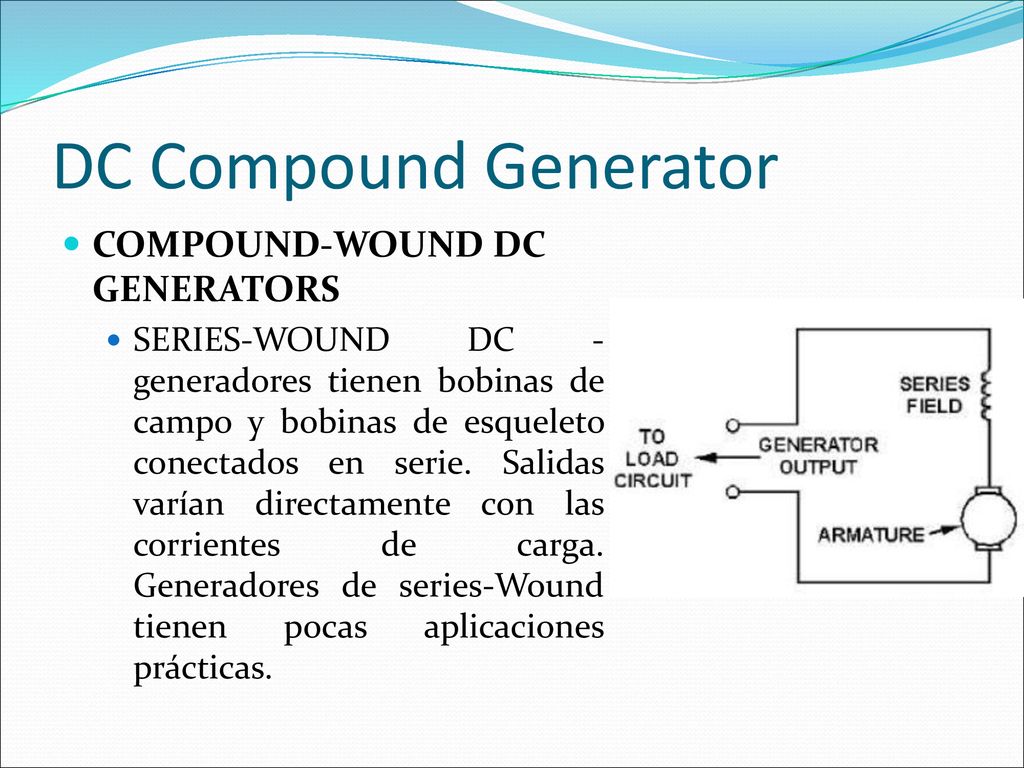

SERIES-WOUND DC - generadores tienen bobinas de campo y bobinas de esqueleto conectados en serie. Salidas varían directamente con las corrientes de carga. Generadores de series-Wound tienen pocas aplicaciones prácticas.

5 DC Compound Generator COMPOUND-WOUND DC GENERATORS

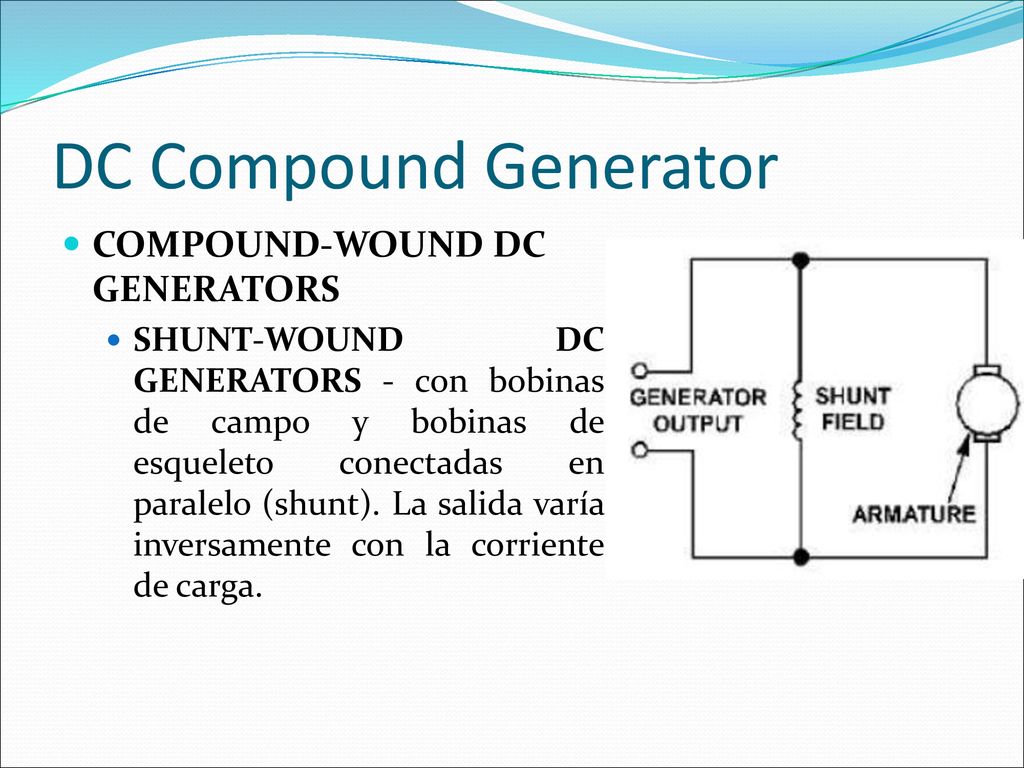

SHUNT-WOUND DC GENERATORS - con bobinas de campo y bobinas de esqueleto conectadas en paralelo (shunt). La salida varía inversamente con la corriente de carga.

6 DC Compound Generator Objetivo

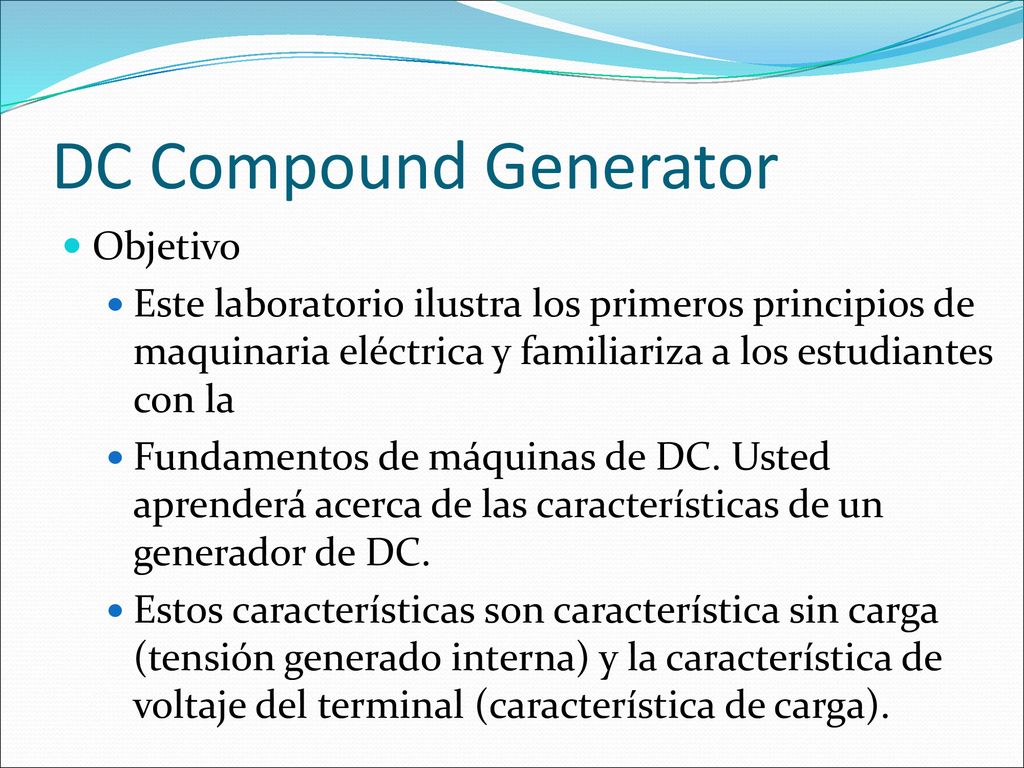

Este laboratorio ilustra los primeros principios de maquinaria eléctrica y familiariza a los estudiantes con la Fundamentos de máquinas de DC. Usted aprenderá acerca de las características de un generador de DC. Estos características son característica sin carga (tensión generado interna) y la característica de voltaje del terminal (característica de carga).

7 DC Compound Generator Seguridad

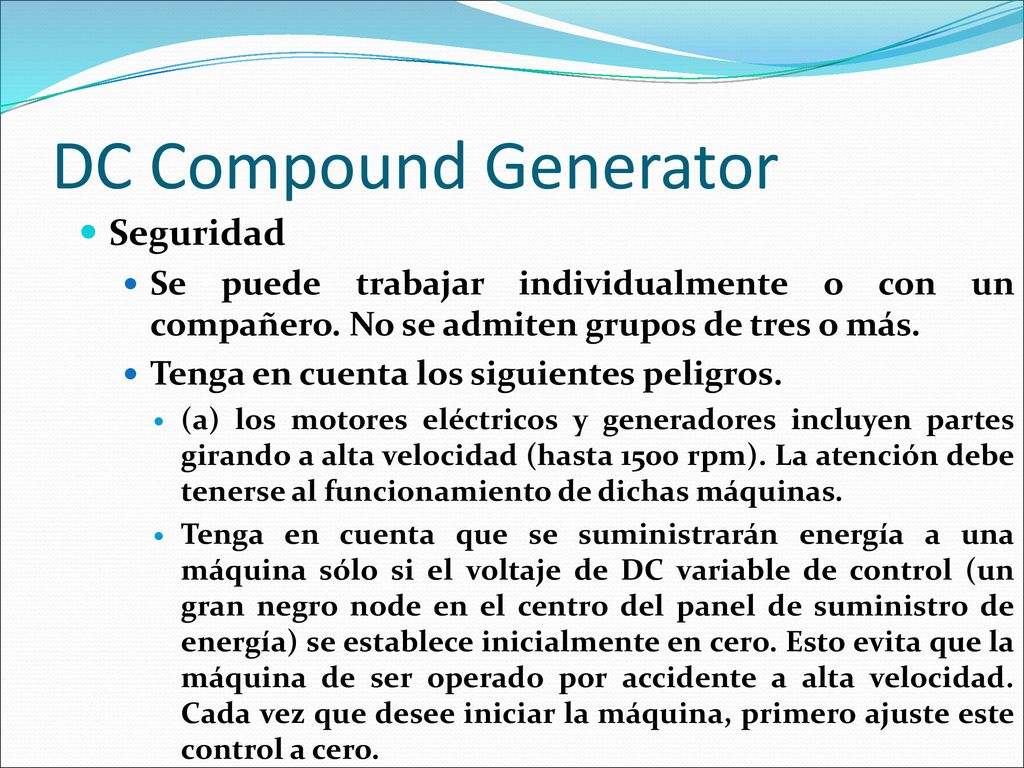

Se puede trabajar individualmente o con un compañero. No se admiten grupos de tres o más. Tenga en cuenta los siguientes peligros. (a) los motores eléctricos y generadores incluyen partes girando a alta velocidad (hasta 1500 rpm). La atención debe tenerse al funcionamiento de dichas máquinas. Tenga en cuenta que se suministrarán energía a una máquina sólo si el voltaje de DC variable de control (un gran negro node en el centro del panel de suministro de energía) se establece inicialmente en cero. Esto evita que la máquina de ser operado por accidente a alta velocidad. Cada vez que desee iniciar la máquina, primero ajuste este control a cero.

8 DC Compound Generator Seguridad

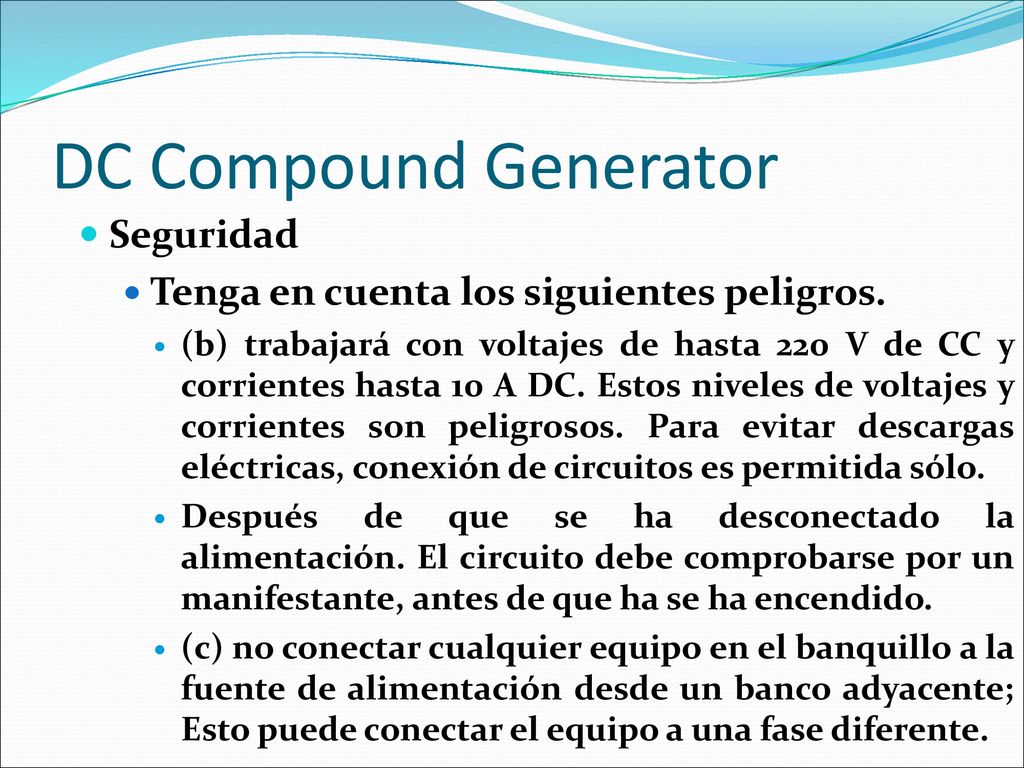

Tenga en cuenta los siguientes peligros. (b) trabajará con voltajes de hasta 220 V de CC y corrientes hasta 10 A DC. Estos niveles de voltajes y corrientes son peligrosos. Para evitar descargas eléctricas, conexión de circuitos es permitida sólo. Después de que se ha desconectado la alimentación. El circuito debe comprobarse por un manifestante, antes de que ha se ha encendido. (c) no conectar cualquier equipo en el banquillo a la fuente de alimentación desde un banco adyacente; Esto puede conectar el equipo a una fase diferente.

9 DC Compound Generator Seguridad

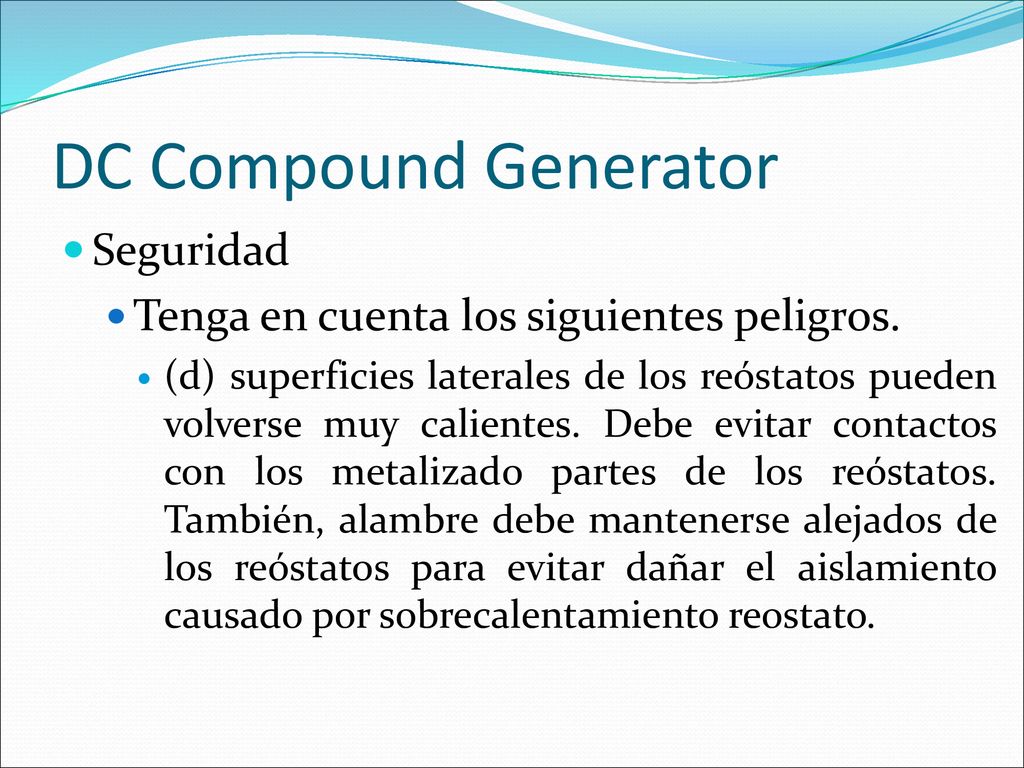

Tenga en cuenta los siguientes peligros. (d) superficies laterales de los reóstatos pueden volverse muy calientes. Debe evitar contactos con los metalizado partes de los reóstatos. También, alambre debe mantenerse alejados de los reóstatos para evitar dañar el aislamiento causado por sobrecalentamiento reostato.

10 DC Compound Generator Introducción
Ventajas de las máquinas de DC surgen de una amplia variedad de características de funcionamiento que puede obtenerse selección del método de excitación de las bobinas de campo, es decir, por la selección del método de el suministro de corriente a las bobinas de campo. El bobinado de campo puede ser excitado por separado un externo fuente de DC, o puede ser self-excited, es decir, la máquina puede suministrar su propia excitación. Campo diversos diagramas de conexión se muestran en la figura 1.

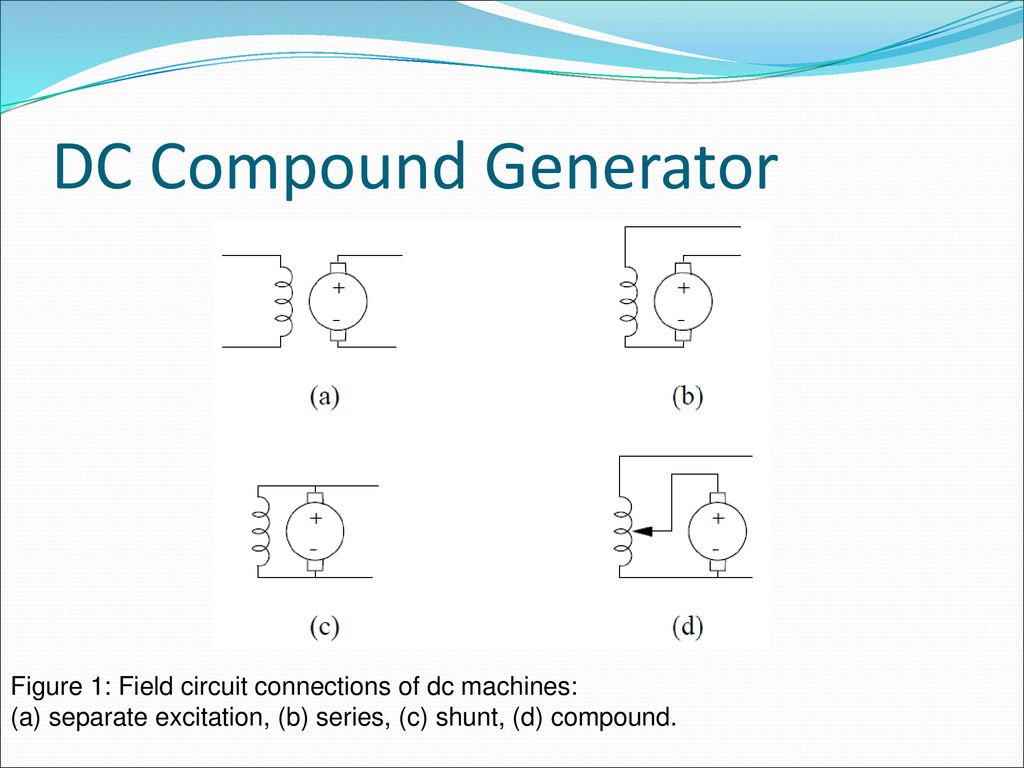

11 DC Compound Generator Figure 1: Field circuit connections of dc machines: (a) separate excitation, (b) series, (c) shunt, (d) compound.

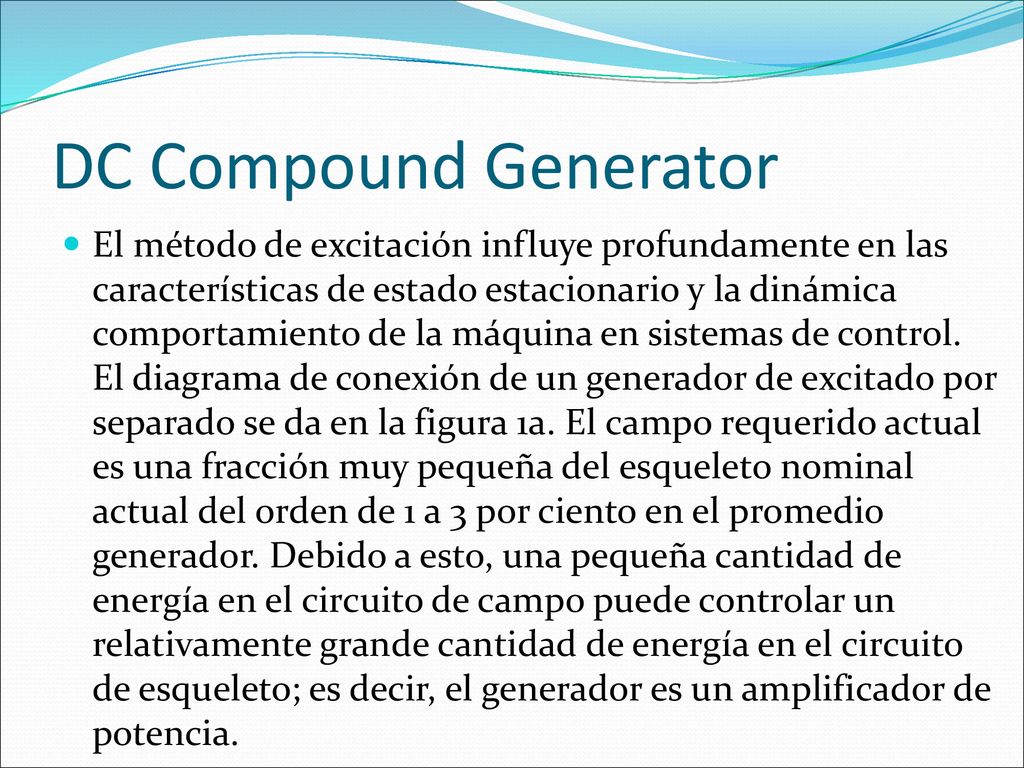

12 DC Compound Generator El método de excitación influye profundamente en las características de estado estacionario y la dinámica comportamiento de la máquina en sistemas de control. El diagrama de conexión de un generador de excitado por separado se da en la figura 1a. El campo requerido actual es una fracción muy pequeña del esqueleto nominal actual del orden de 1 a 3 por ciento en el promedio generador. Debido a esto, una pequeña cantidad de energía en el circuito de campo puede controlar un relativamente grande cantidad de energía en el circuito de esqueleto; es decir, el generador es un amplificador de potencia.

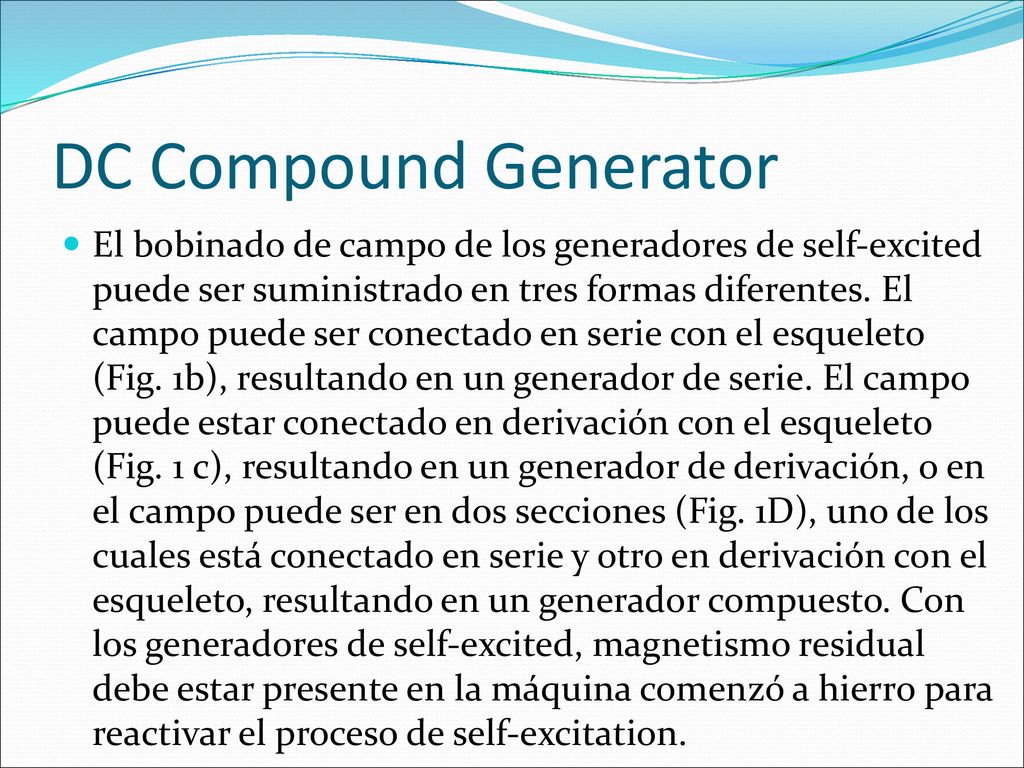

13 DC Compound Generator El bobinado de campo de los generadores de self-excited puede ser suministrado en tres formas diferentes. El campo puede ser conectado en serie con el esqueleto (Fig. 1b), resultando en un generador de serie. El campo puede estar conectado en derivación con el esqueleto (Fig. 1 c), resultando en un generador de derivación, o en el campo puede ser en dos secciones (Fig. 1D), uno de los cuales está conectado en serie y otro en derivación con el esqueleto, resultando en un generador compuesto. Con los generadores de self-excited, magnetismo residual debe estar presente en la máquina comenzó a hierro para reactivar el proceso de self-excitation.

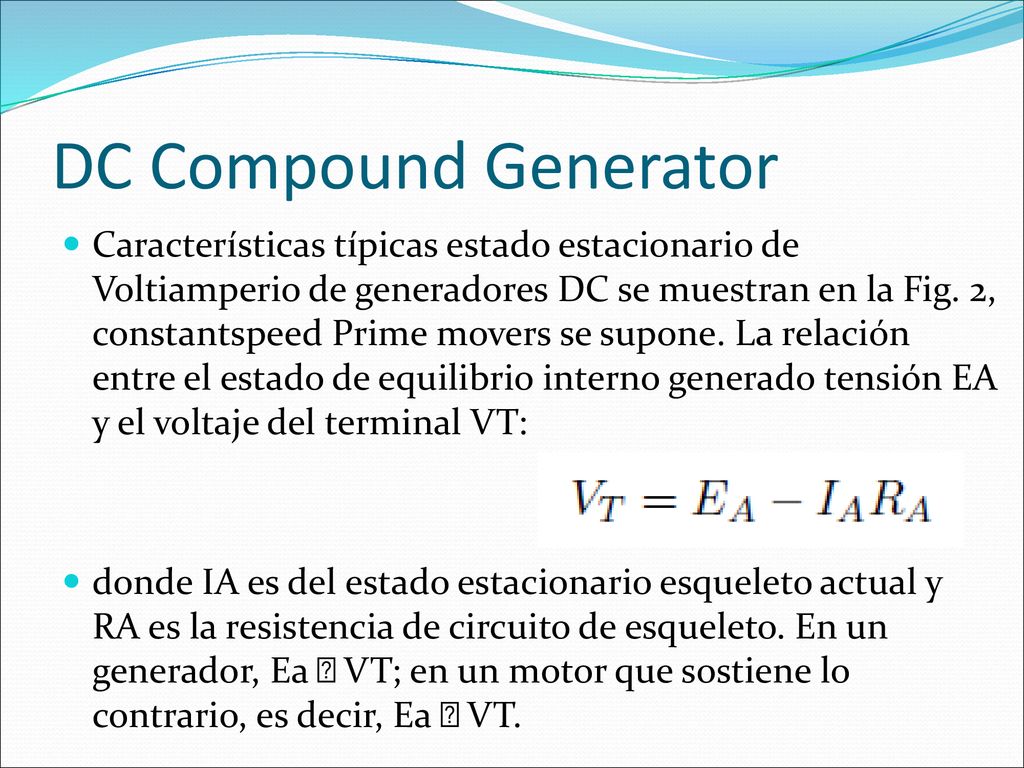

14 DC Compound Generator Características típicas estado estacionario de Voltiamperio de generadores DC se muestran en la Fig. 2, constantspeed Prime movers se supone. La relación entre el estado de equilibrio interno generado tensión EA y el voltaje del terminal VT: donde IA es del estado estacionario esqueleto actual y RA es la resistencia de circuito de esqueleto. En un generador, Ea  VT; en un motor que sostiene lo contrario, es decir, Ea  VT.

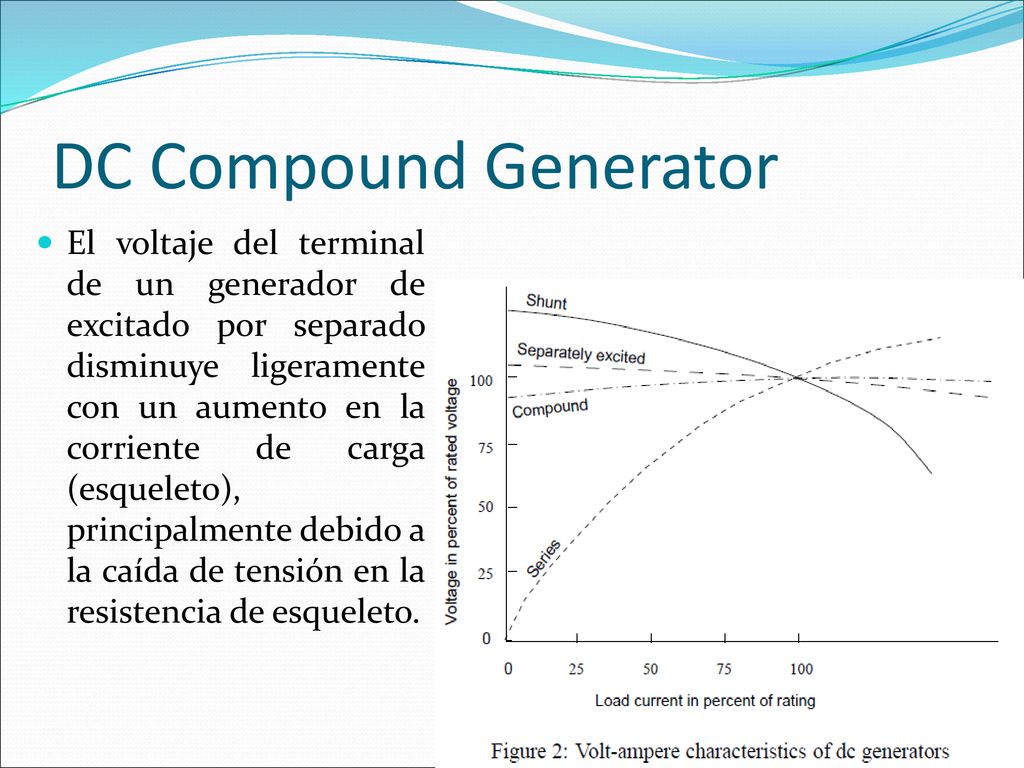

15 DC Compound Generator El voltaje del terminal de un generador de excitado por separado disminuye ligeramente con un aumento en la corriente de carga (esqueleto), principalmente debido a la caída de tensión en la resistencia de esqueleto.

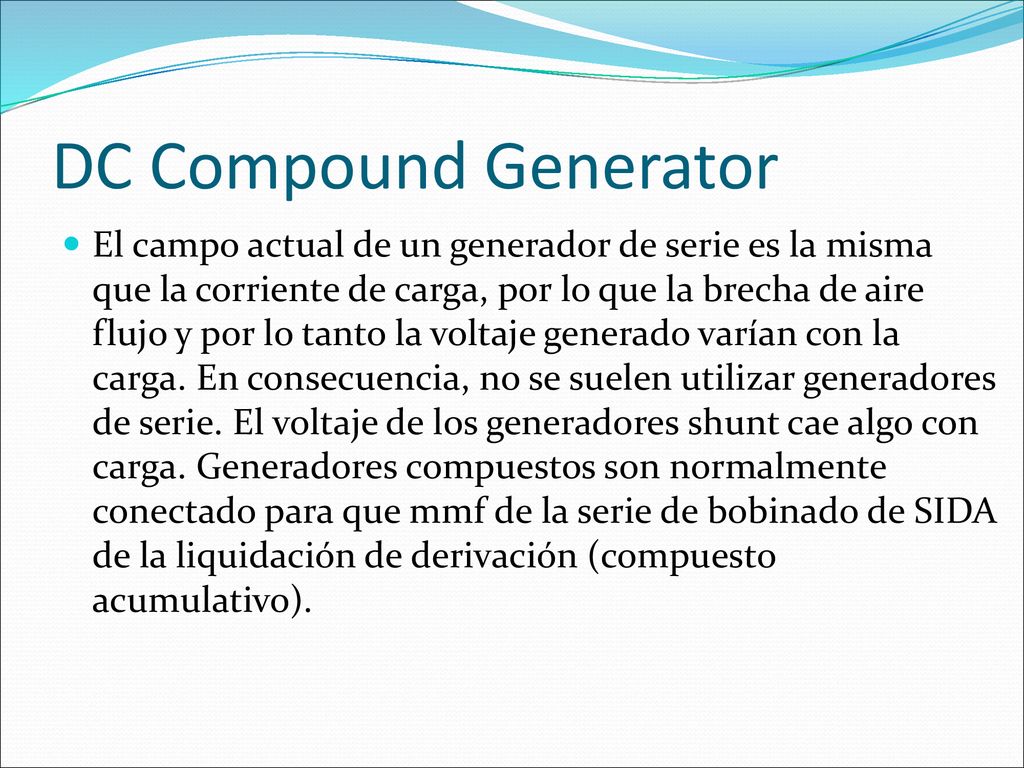

16 DC Compound Generator El campo actual de un generador de serie es la misma que la corriente de carga, por lo que la brecha de aire flujo y por lo tanto la voltaje generado varían con la carga. En consecuencia, no se suelen utilizar generadores de serie. El voltaje de los generadores shunt cae algo con carga. Generadores compuestos son normalmente conectado para que mmf de la serie de bobinado de SIDA de la liquidación de derivación (compuesto acumulativo).

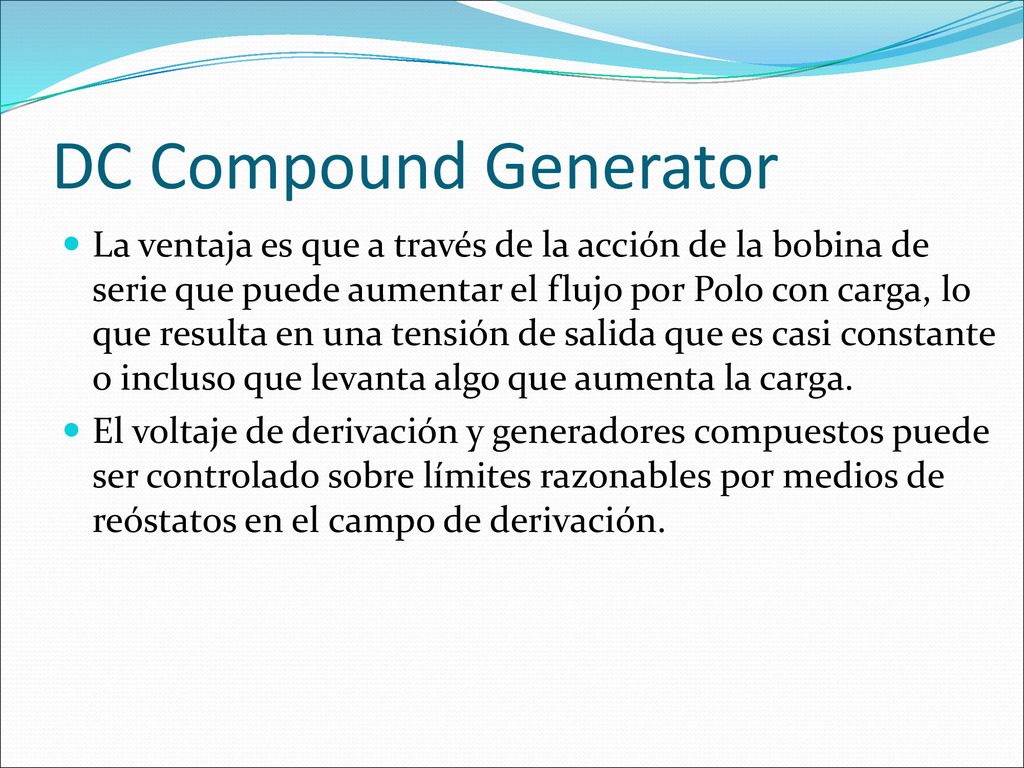

17 DC Compound Generator La ventaja es que a través de la acción de la bobina de serie que puede aumentar el flujo por Polo con carga, lo que resulta en una tensión de salida que es casi constante o incluso que levanta algo que aumenta la carga. El voltaje de derivación y generadores compuestos puede ser controlado sobre límites razonables por medios de reóstatos en el campo de derivación.
