1 TELECOMUNICACION EN MOVIMIENTO CHAPULTEPEC

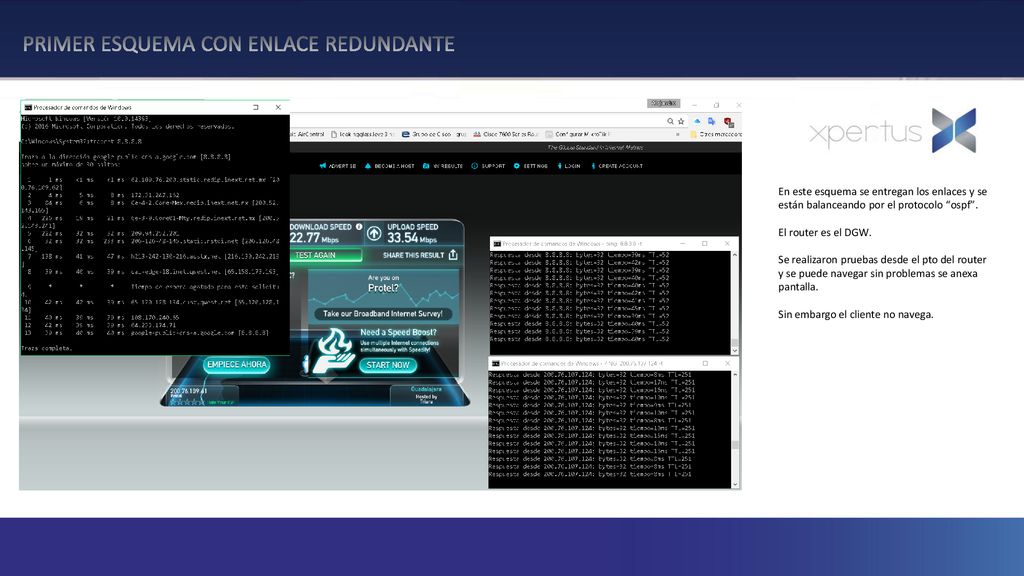

2 PRIMER ESQUEMA CON ENLACE REDUNDANTE
En este esquema se entregan los enlaces y se están balanceando por el protocolo “ospf”. El router es el DGW. Se realizaron pruebas desde el pto del router y se puede navegar sin problemas se anexa pantalla. Sin embargo el cliente no navega.

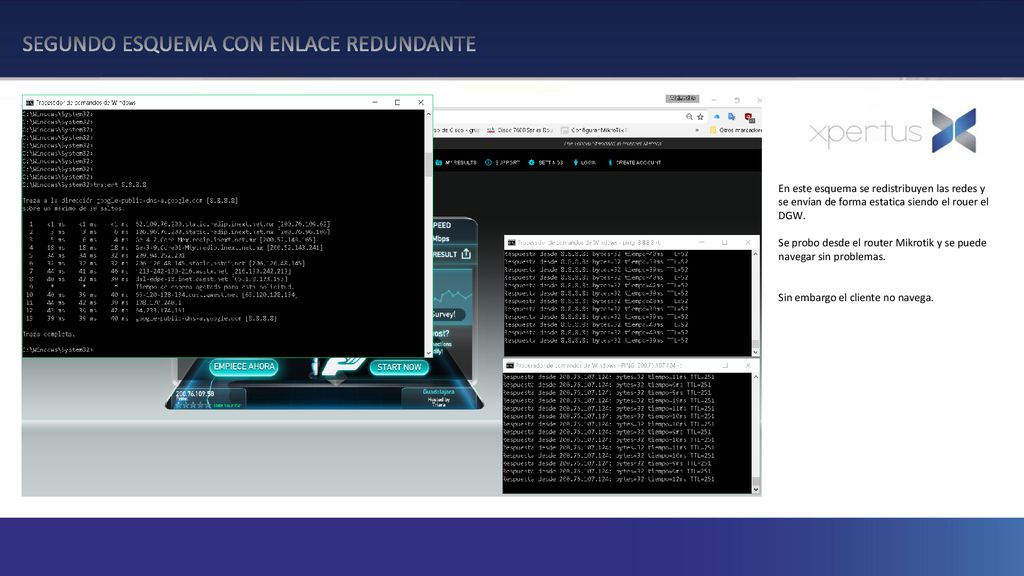

3 SEGUNDO ESQUEMA CON ENLACE REDUNDANTE
En este esquema se redistribuyen las redes y se envían de forma estatica siendo el rouer el DGW. Se probo desde el router Mikrotik y se puede navegar sin problemas. Sin embargo el cliente no navega.

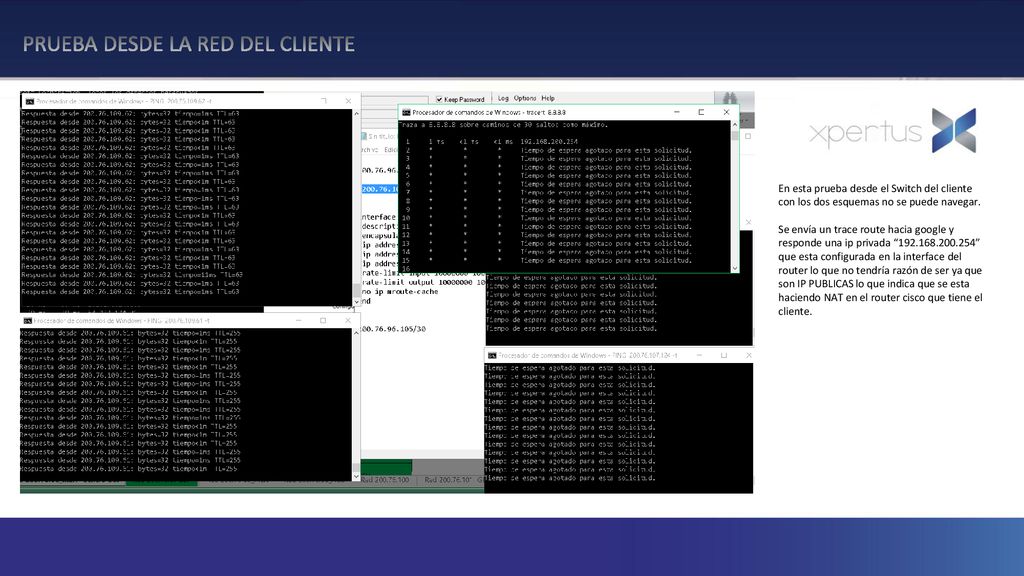

4 PRUEBA DESDE LA RED DEL CLIENTE
En esta prueba desde el Switch del cliente con los dos esquemas no se puede navegar. Se envía un trace route hacia google y responde una ip privada “ ” que esta configurada en la interface del router lo que no tendría razón de ser ya que son IP PUBLICAS lo que indica que se esta haciendo NAT en el router cisco que tiene el cliente.

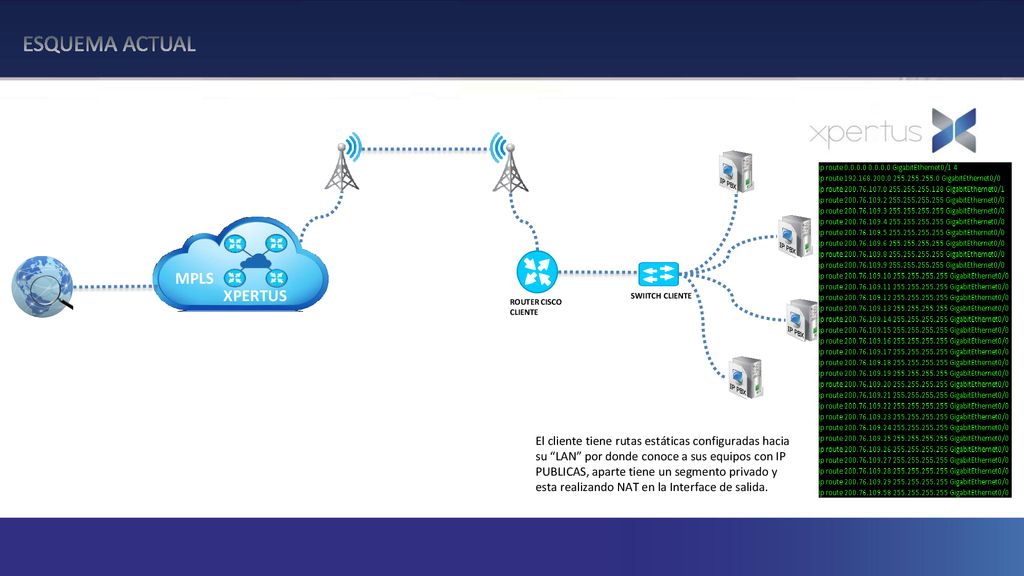

5 ESQUEMA ACTUAL MPLS XPERTUS
ROUTER CISCO CLIENTE SWIITCH CLIENTE El cliente tiene rutas estáticas configuradas hacia su “LAN” por donde conoce a sus equipos con IP PUBLICAS, aparte tiene un segmento privado y esta realizando NAT en la Interface de salida.

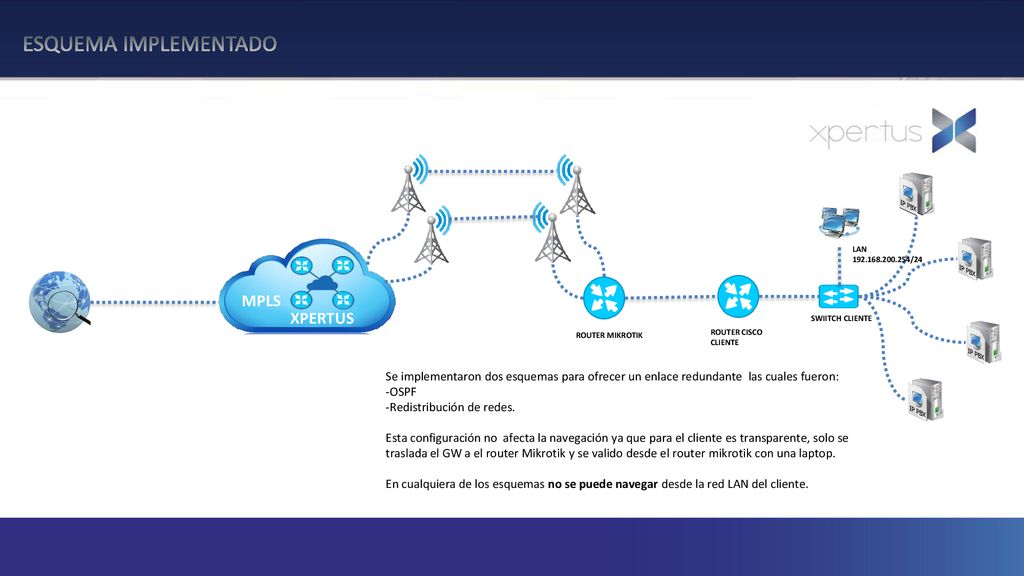

6 ESQUEMA IMPLEMENTADO MPLS XPERTUS
SWIITCH CLIENTE MPLS XPERTUS LAN /24 ROUTER MIKROTIK ROUTER CISCO CLIENTE Se implementaron dos esquemas para ofrecer un enlace redundante las cuales fueron: -OSPF -Redistribución de redes. Esta configuración no afecta la navegación ya que para el cliente es transparente, solo se traslada el GW a el router Mikrotik y se valido desde el router mikrotik con una laptop. En cualquiera de los esquemas no se puede navegar desde la red LAN del cliente.

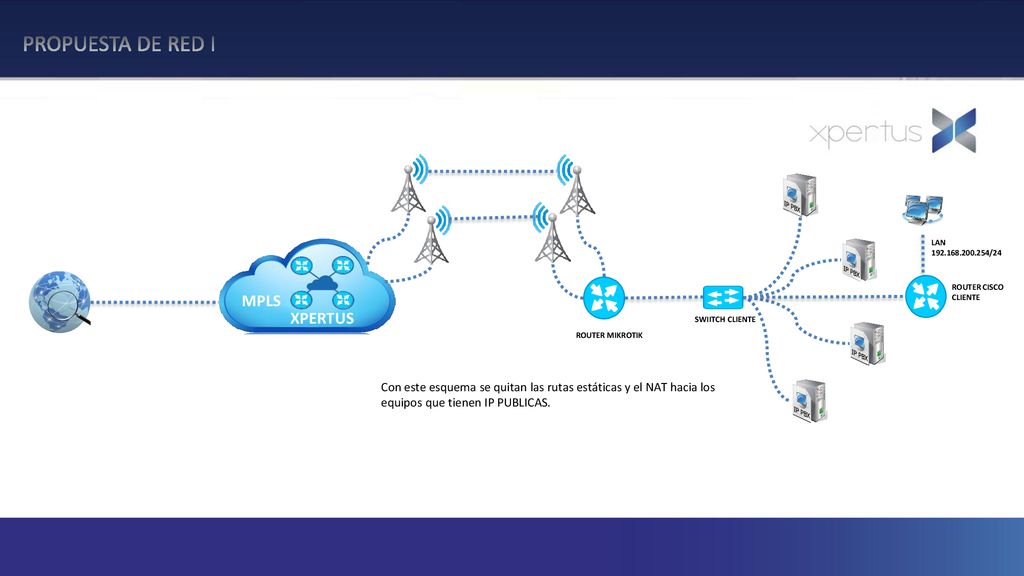

7 PROPUESTA DE RED I MPLS XPERTUS
SWIITCH CLIENTE MPLS XPERTUS LAN /24 ROUTER CISCO CLIENTE ROUTER MIKROTIK Con este esquema se quitan las rutas estáticas y el NAT hacia los equipos que tienen IP PUBLICAS.

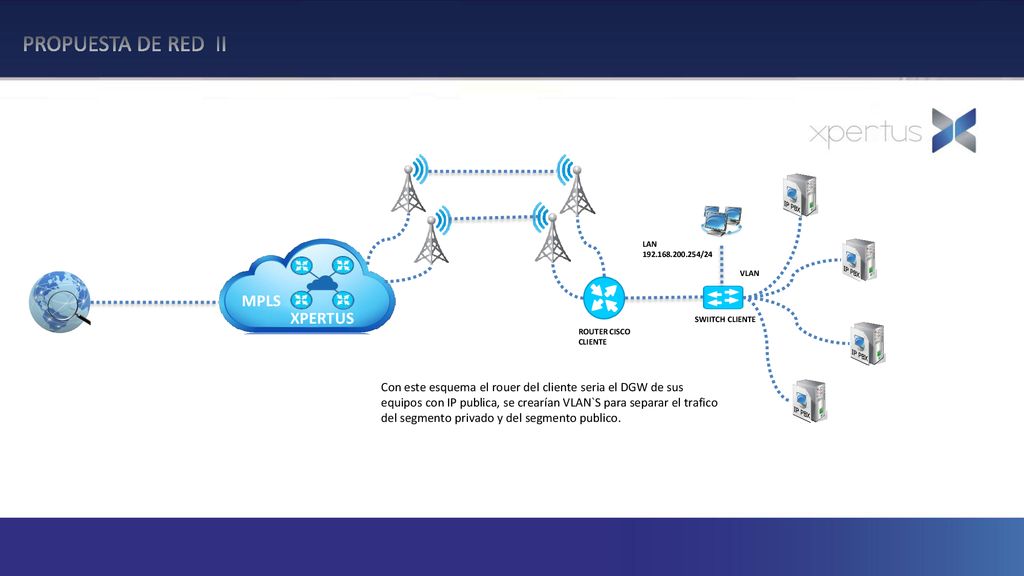

8 PROPUESTA DE RED II MPLS XPERTUS
SWIITCH CLIENTE MPLS XPERTUS LAN /24 VLAN ROUTER CISCO CLIENTE Con este esquema el rouer del cliente seria el DGW de sus equipos con IP publica, se crearían VLAN`S para separar el trafico del segmento privado y del segmento publico.

9
