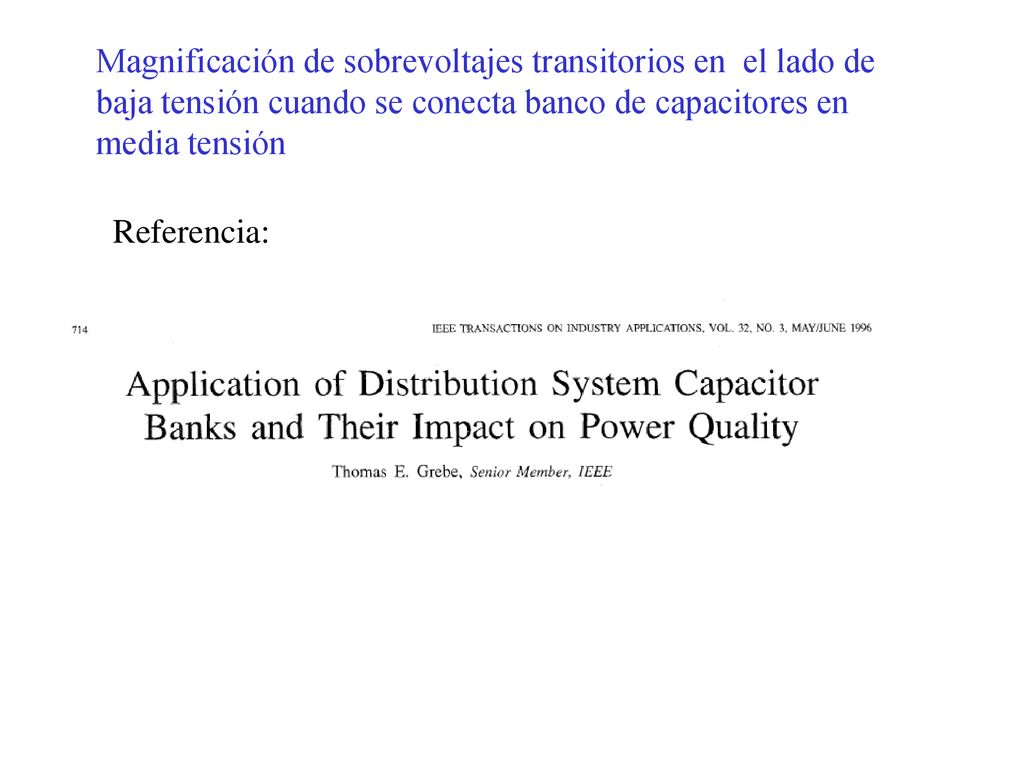

Magnificación de sobrevoltajes transitorios en el lado de baja tensión cuando se conecta banco de capacitores en media tensión Referencia:
2

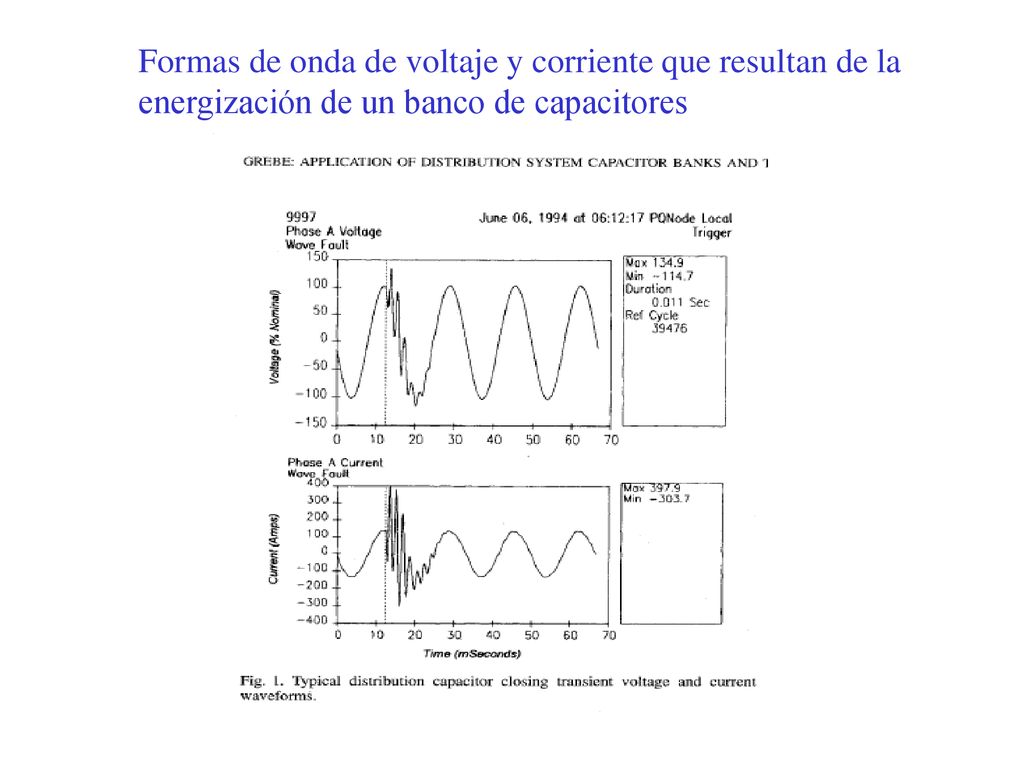

Formas de onda de voltaje y corriente que resultan de la
energización de un banco de capacitores
3

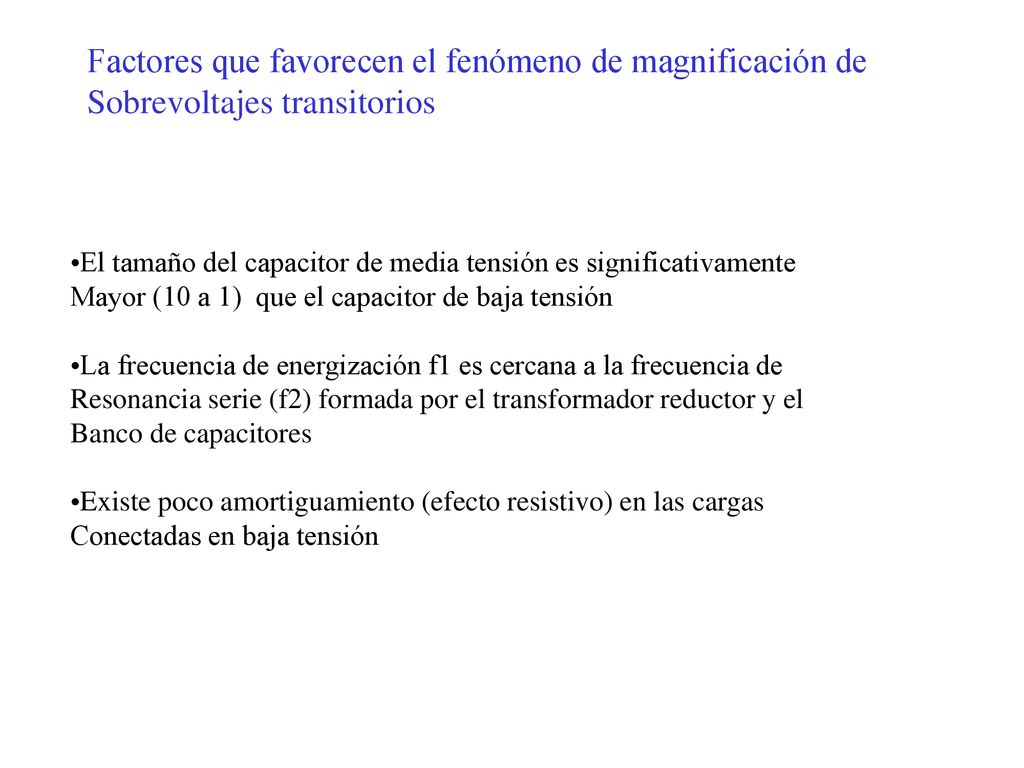

Factores que favorecen el fenómeno de magnificación de
Sobrevoltajes transitorios El tamaño del capacitor de media tensión es significativamente Mayor (10 a 1) que el capacitor de baja tensión La frecuencia de energización f1 es cercana a la frecuencia de Resonancia serie (f2) formada por el transformador reductor y el Banco de capacitores Existe poco amortiguamiento (efecto resistivo) en las cargas Conectadas en baja tensión
4

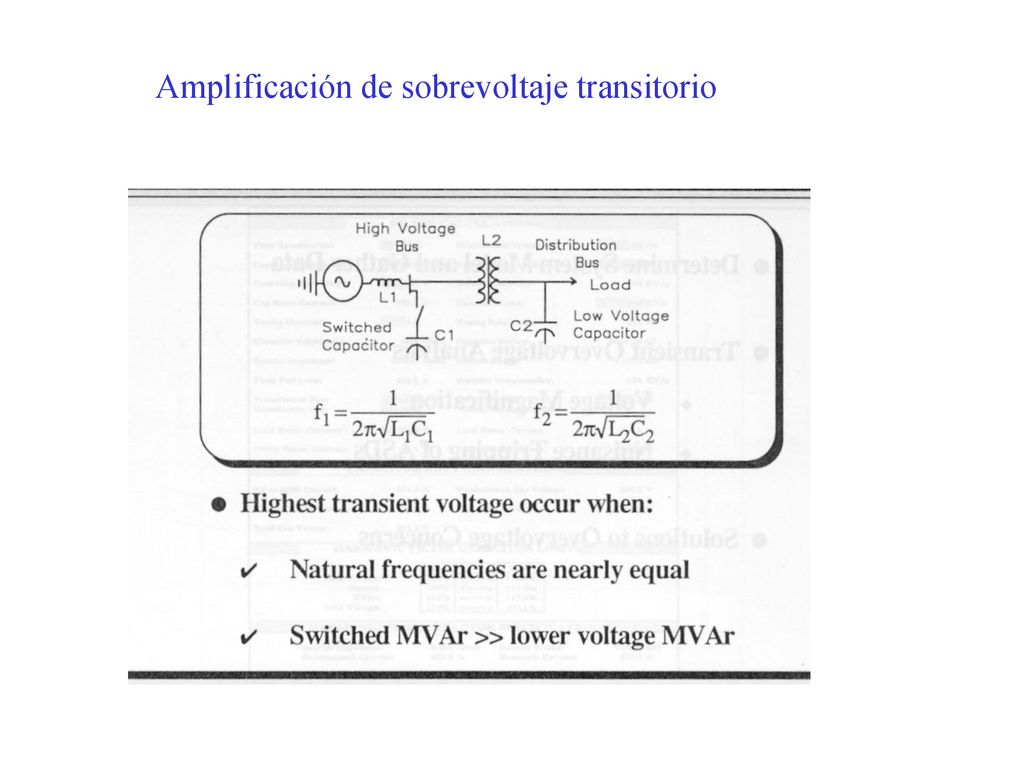

Amplificación de sobrevoltaje transitorio
5
Amplificación de sobrevoltaje transitorio
6

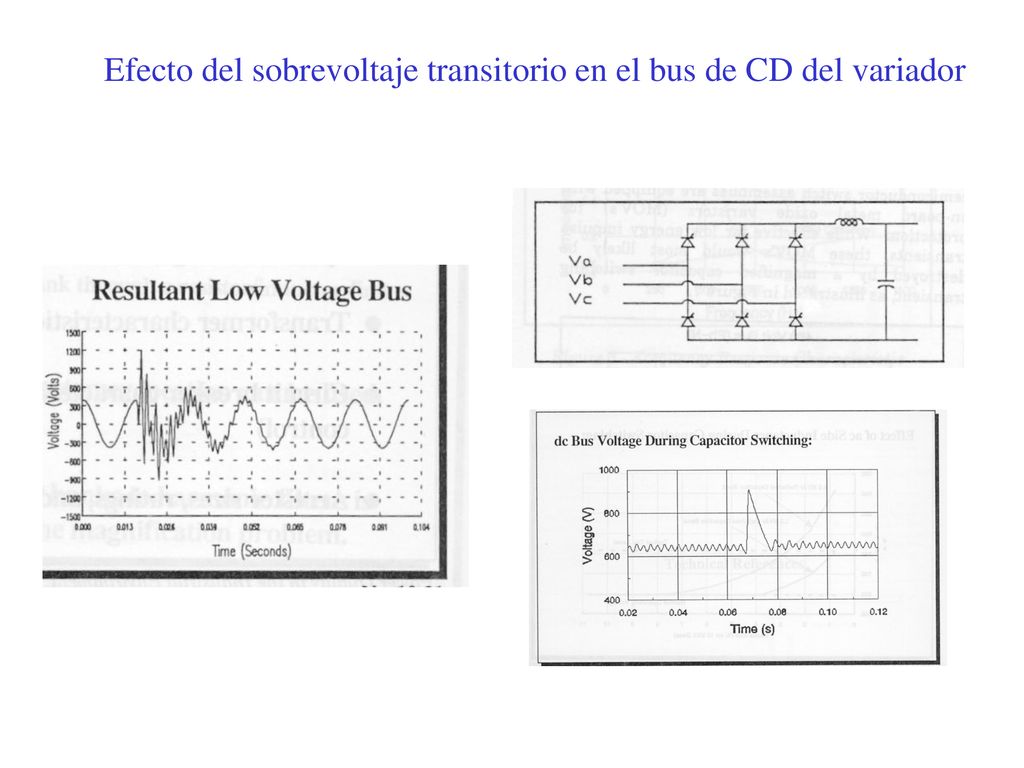

Efecto del sobrevoltaje transitorio en el bus de CD del variador
7

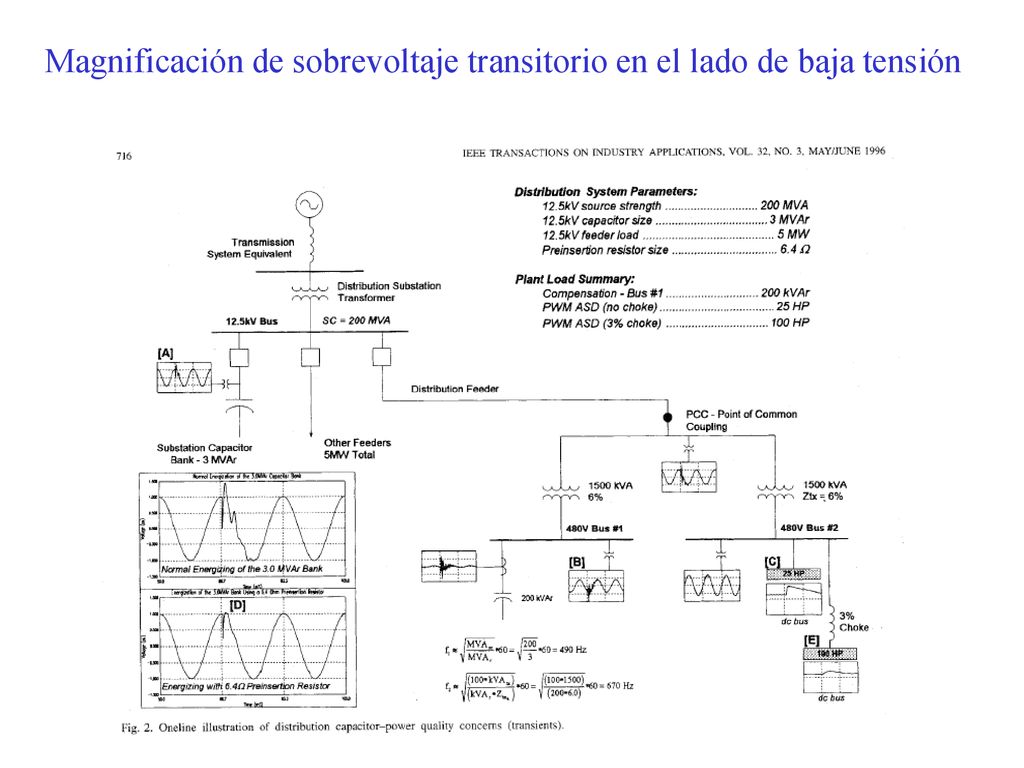

Magnificación de sobrevoltaje transitorio en el lado de baja tensión
8

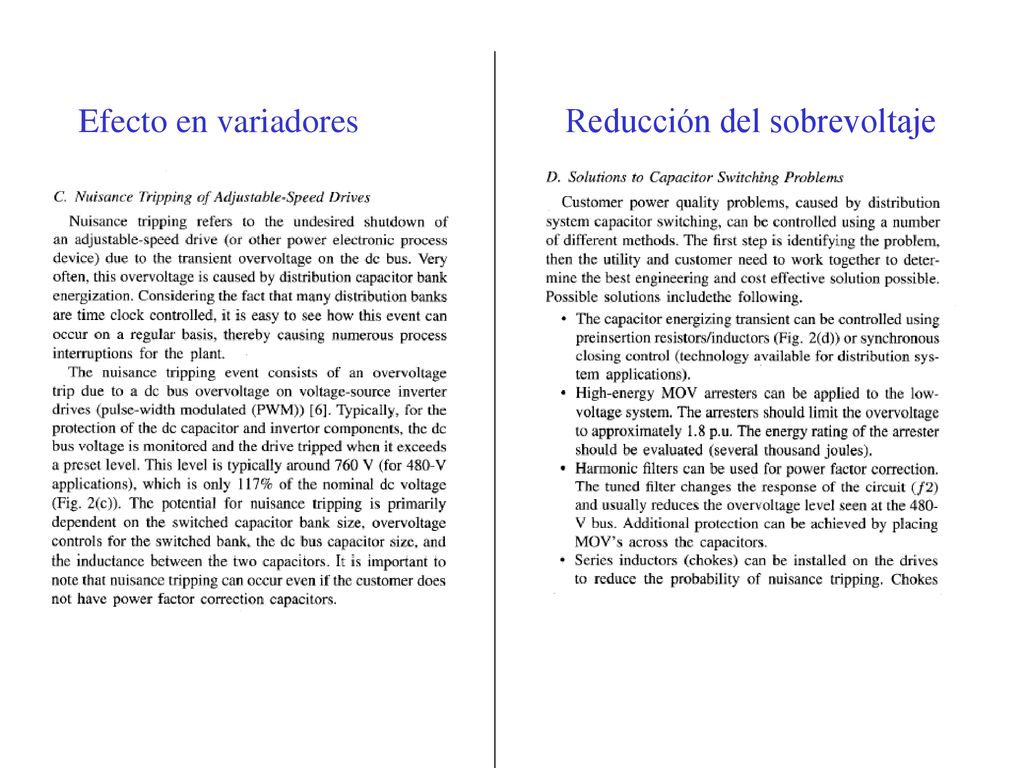

Efecto en variadores Reducción del sobrevoltaje
