1 Tecnologías de Acceso Modelo de Servicios
RAZÓN SOCIAL: Telefónica de Argentina S.A Área: Gerencia de Ingeniería y Registro de Planta Fecha:

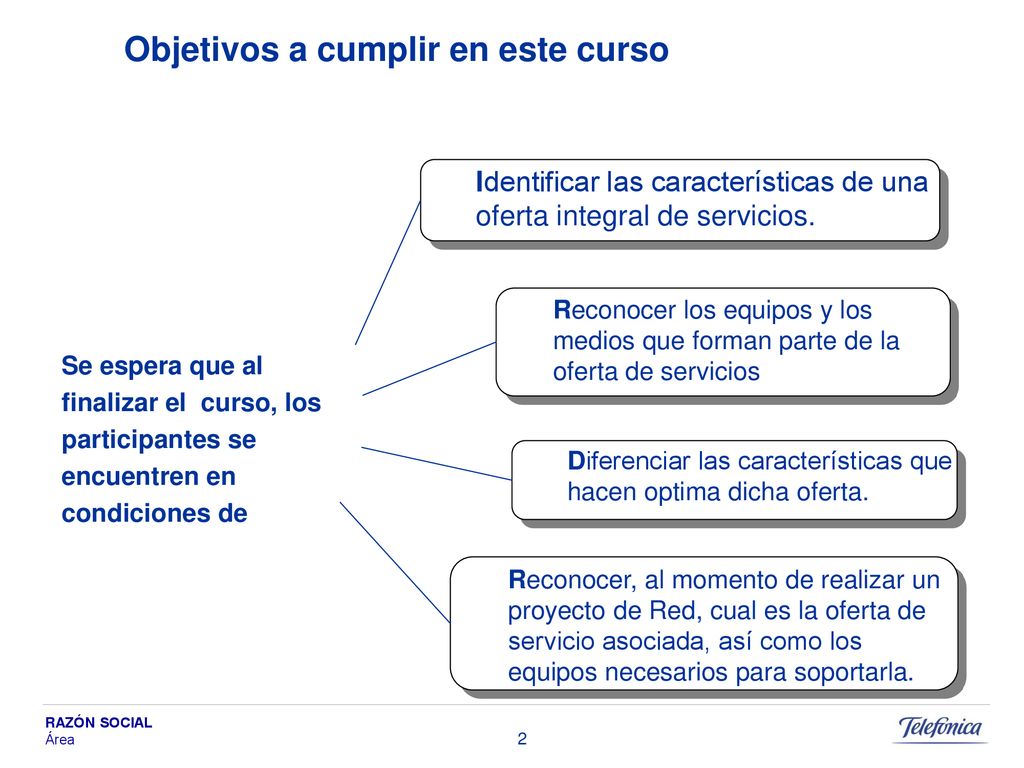

2 Objetivos a cumplir en este curso
Identificar las características de una oferta integral de servicios. Reconocer los equipos y los medios que forman parte de la oferta de servicios Se espera que al finalizar el curso, los participantes se encuentren en condiciones de Diferenciar las características que hacen optima dicha oferta. Reconocer, al momento de realizar un proyecto de Red, cual es la oferta de servicio asociada, así como los equipos necesarios para soportarla.

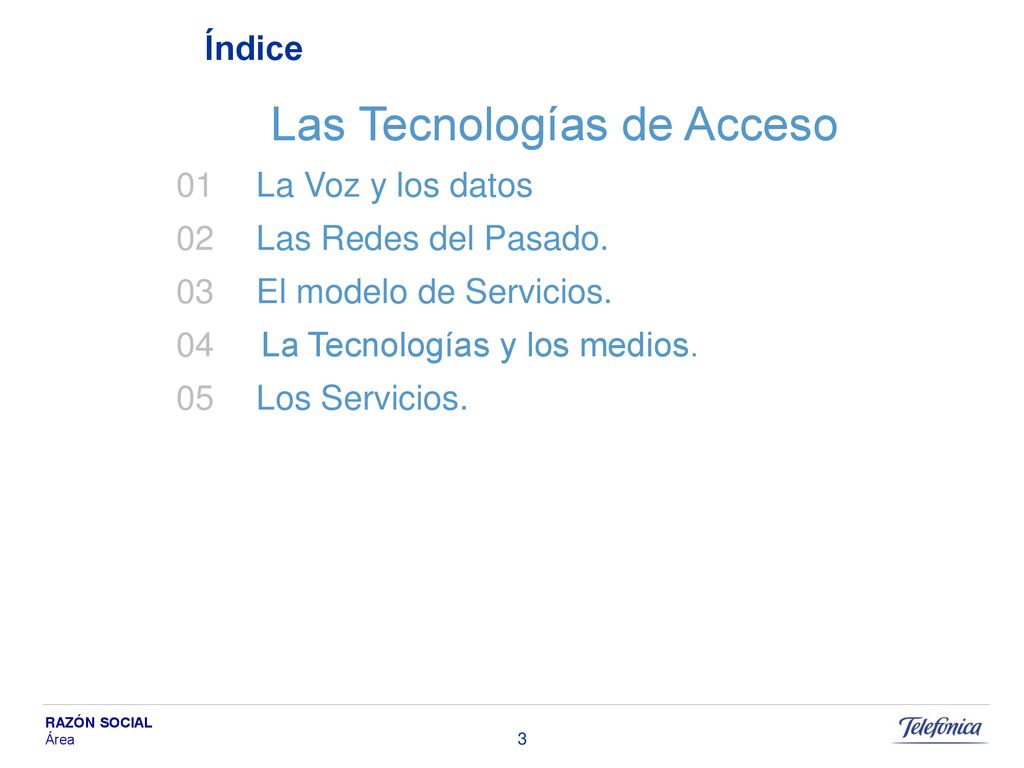

3 Las Tecnologías de Acceso
Índice Las Tecnologías de Acceso 01 La Voz y los datos 02 Las Redes del Pasado. 03 El modelo de Servicios. La Tecnologías y los medios. 05 Los Servicios.

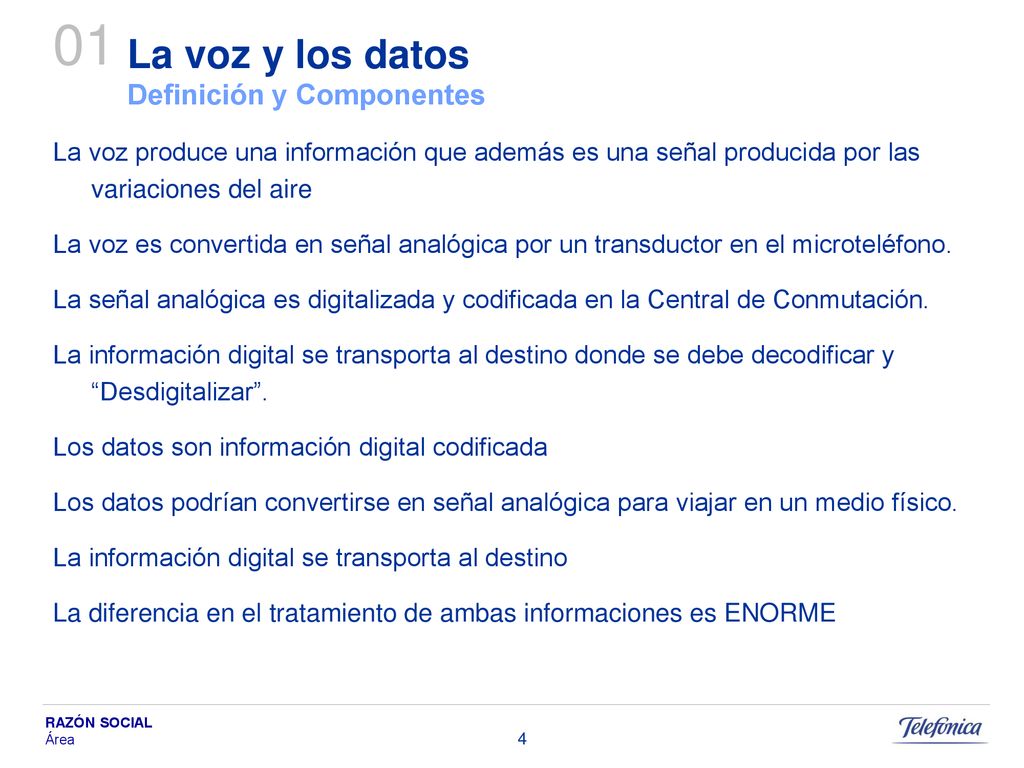

4 La voz y los datos Definición y Componentes
01 La voz y los datos Definición y Componentes La voz produce una información que además es una señal producida por las variaciones del aire La voz es convertida en señal analógica por un transductor en el microteléfono. La señal analógica es digitalizada y codificada en la Central de Conmutación. La información digital se transporta al destino donde se debe decodificar y “Desdigitalizar”. Los datos son información digital codificada Los datos podrían convertirse en señal analógica para viajar en un medio físico. La información digital se transporta al destino La diferencia en el tratamiento de ambas informaciones es ENORME

5 La voz y los datos Definición y Componentes

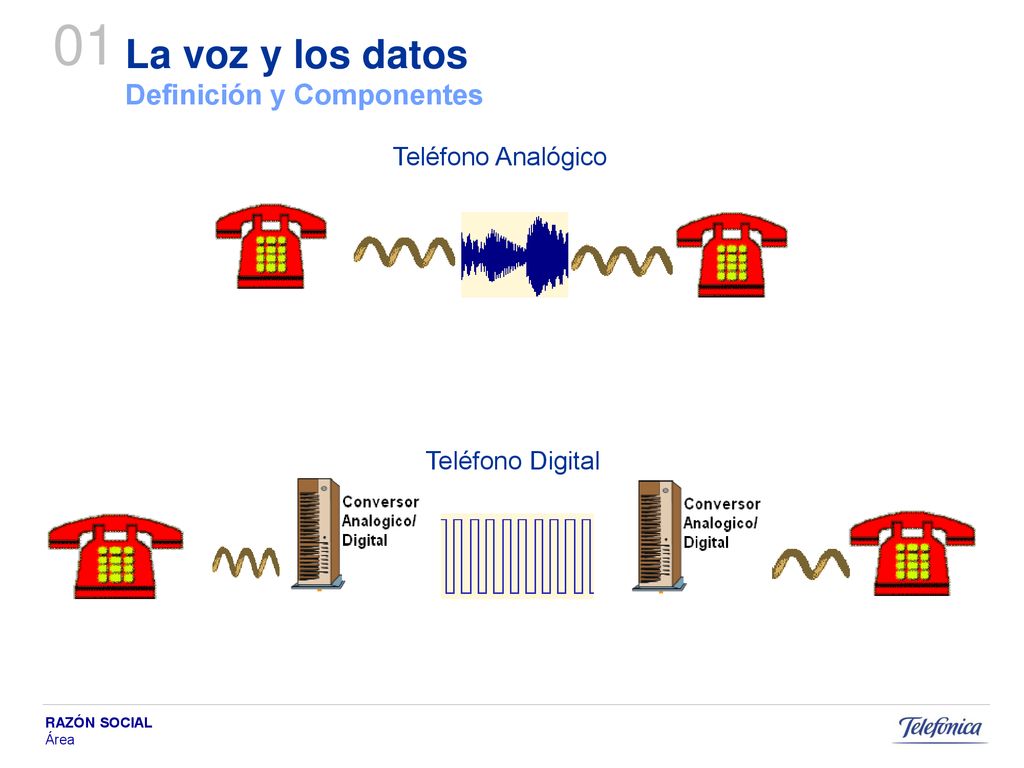

01 La voz y los datos Definición y Componentes Teléfono Analógico Teléfono Digital

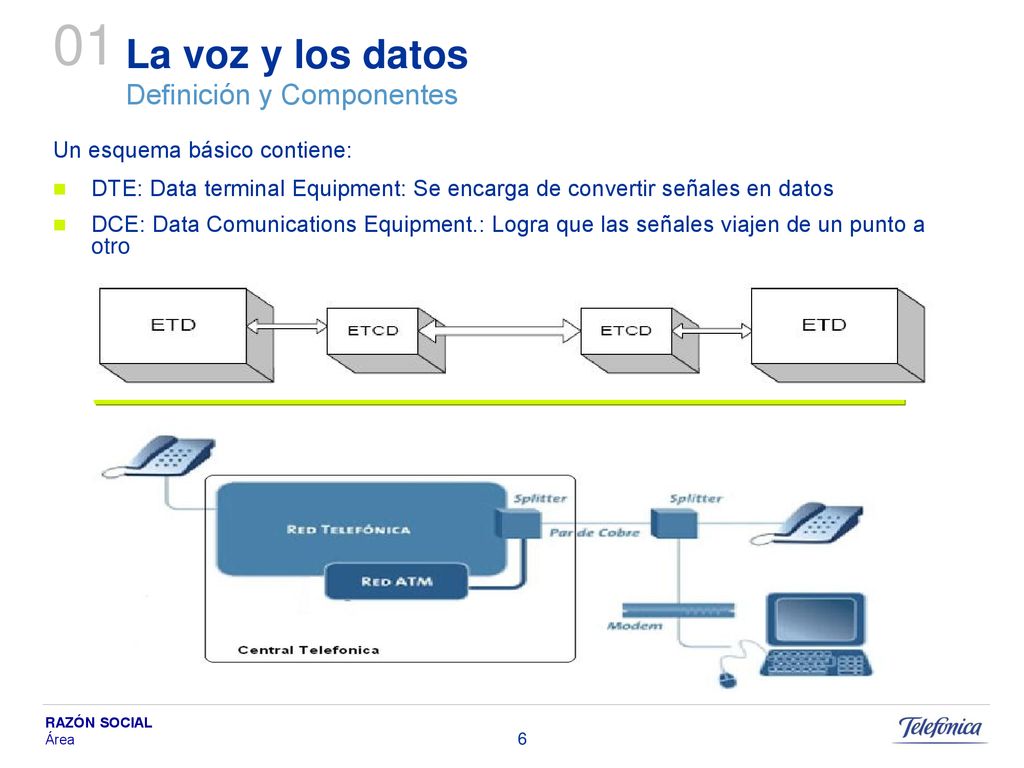

6 La voz y los datos Definición y Componentes
01 La voz y los datos Definición y Componentes Un esquema básico contiene: DTE: Data terminal Equipment: Se encarga de convertir señales en datos DCE: Data Comunications Equipment.: Logra que las señales viajen de un punto a otro Esquema de una comunicacion 6 6

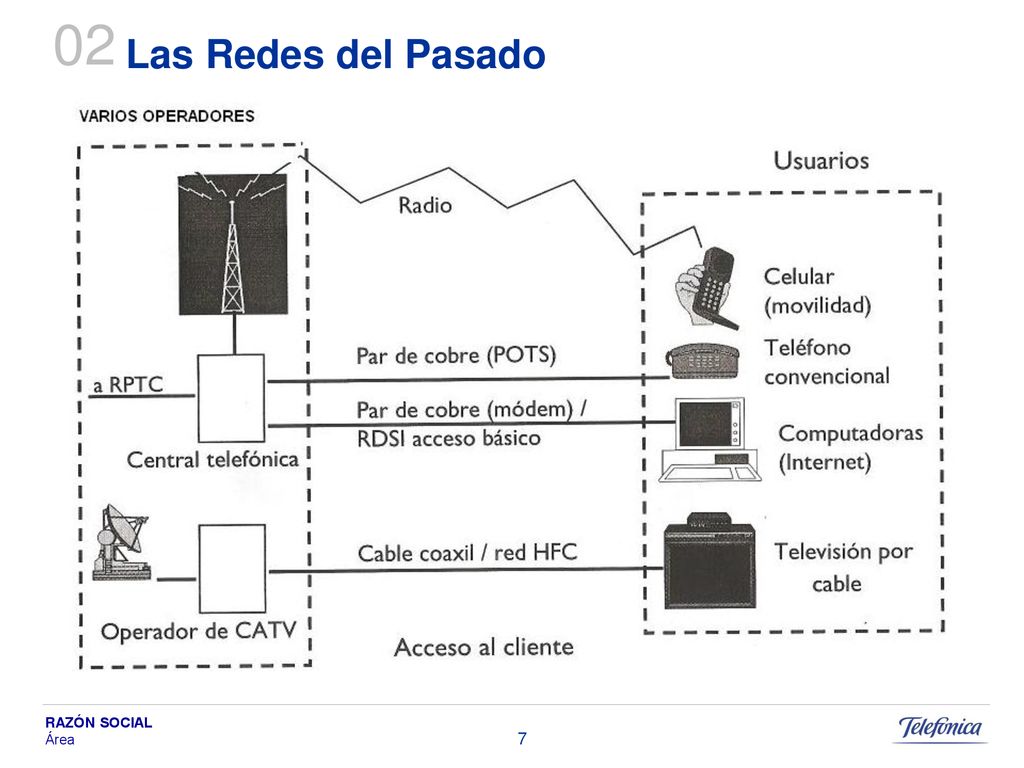

7 02 Las Redes del Pasado 7 7

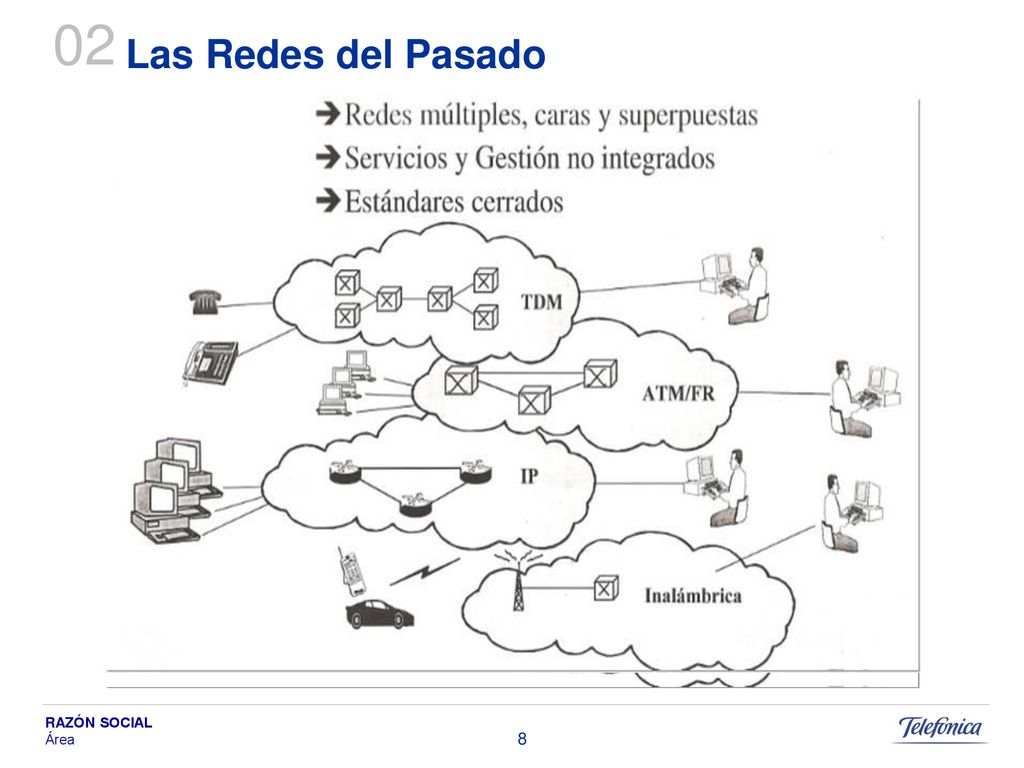

8 02 Las Redes del Pasado 8 8

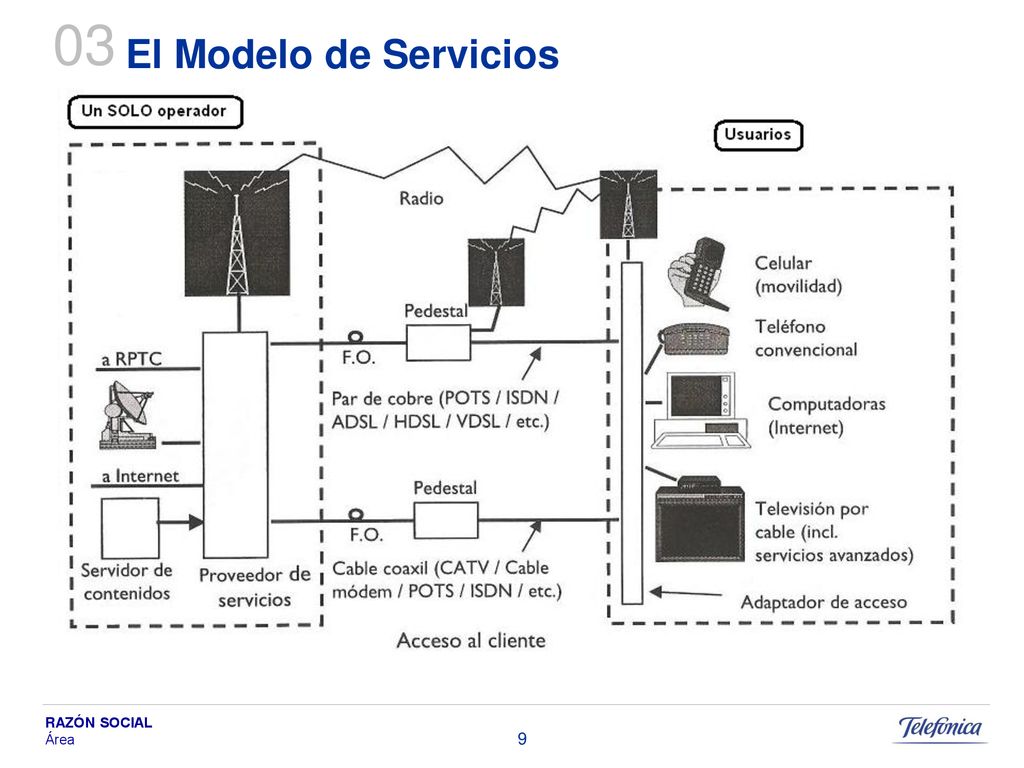

9 03 El Modelo de Servicios 9 9

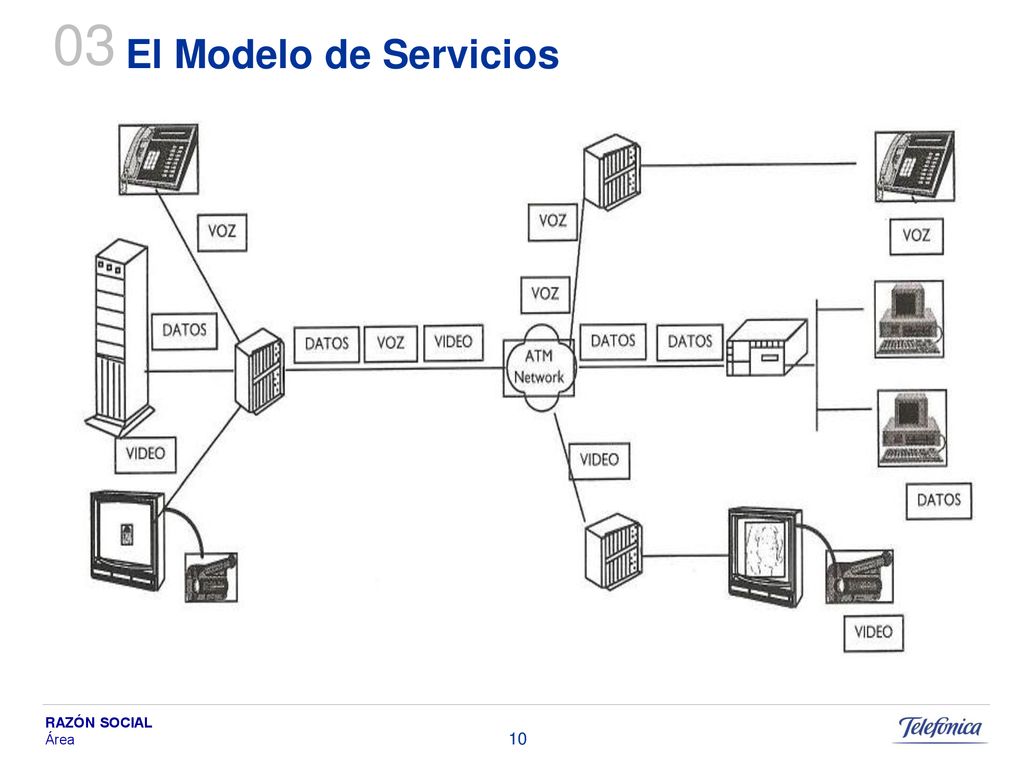

10 03 El Modelo de Servicios

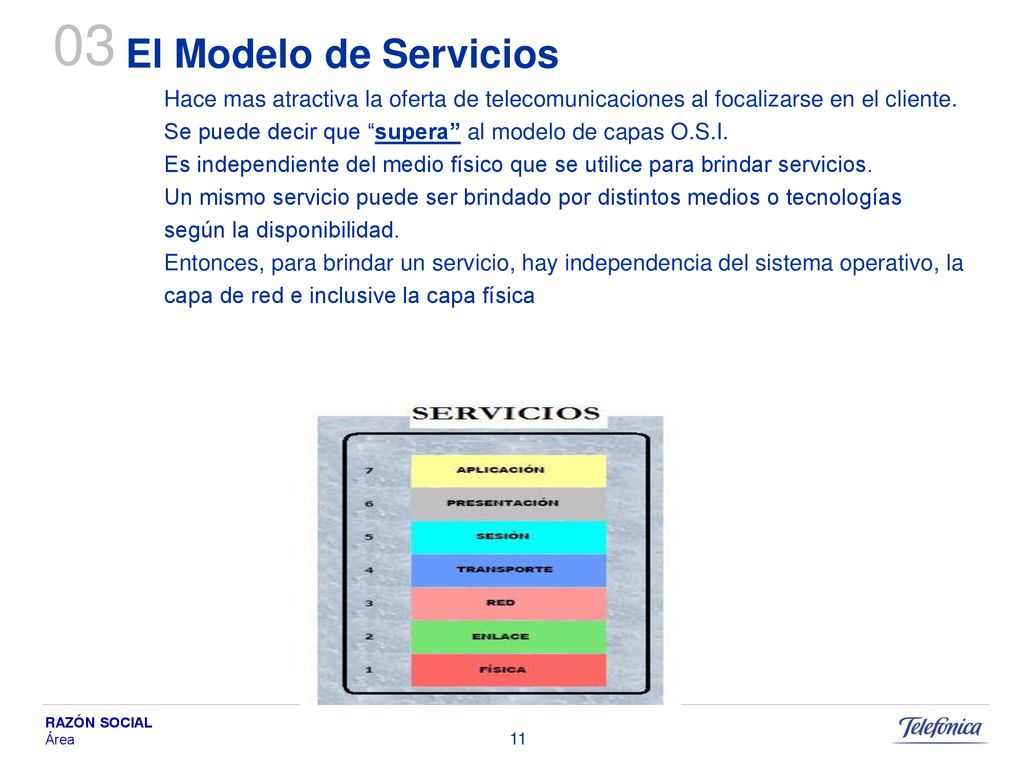

11 03 El Modelo de Servicios Hace mas atractiva la oferta de telecomunicaciones al focalizarse en el cliente. Se puede decir que “supera” al modelo de capas O.S.I. Es independiente del medio físico que se utilice para brindar servicios. Un mismo servicio puede ser brindado por distintos medios o tecnologías según la disponibilidad. Entonces, para brindar un servicio, hay independencia del sistema operativo, la capa de red e inclusive la capa física

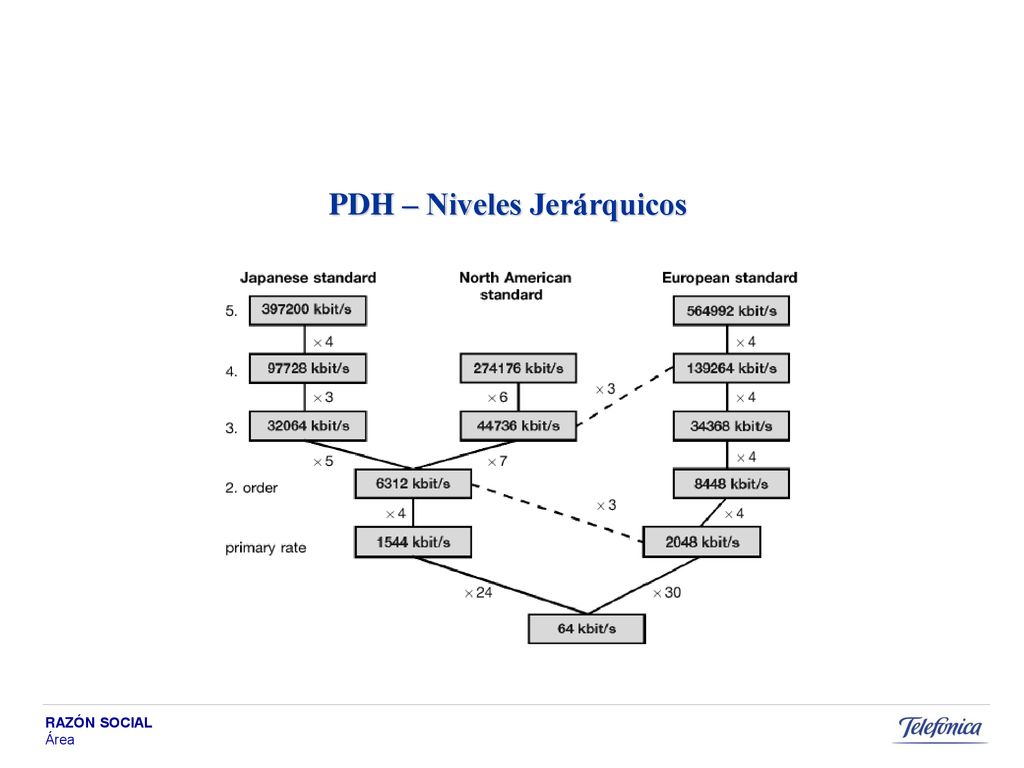

12 PDH – Niveles Jerárquicos

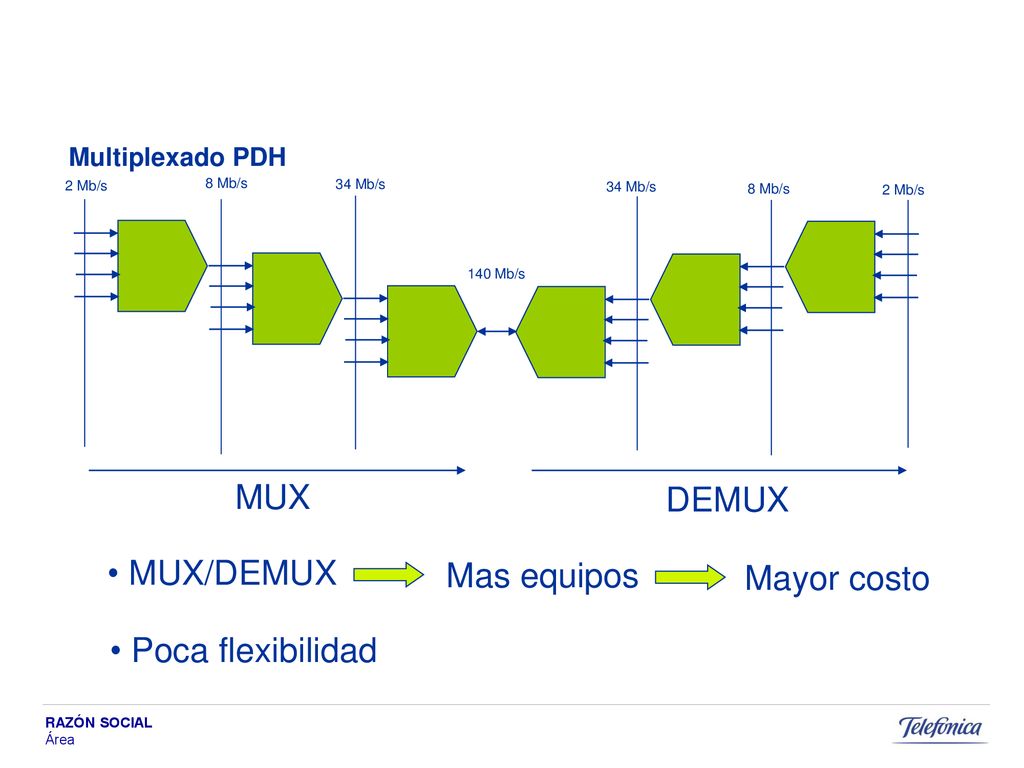

13 MUX DEMUX MUX/DEMUX Mas equipos Mayor costo Poca flexibilidad
Multiplexado PDH 2 Mb/s 8 Mb/s 34 Mb/s 34 Mb/s 8 Mb/s 2 Mb/s 140 Mb/s MUX DEMUX MUX/DEMUX Mas equipos Mayor costo Poca flexibilidad

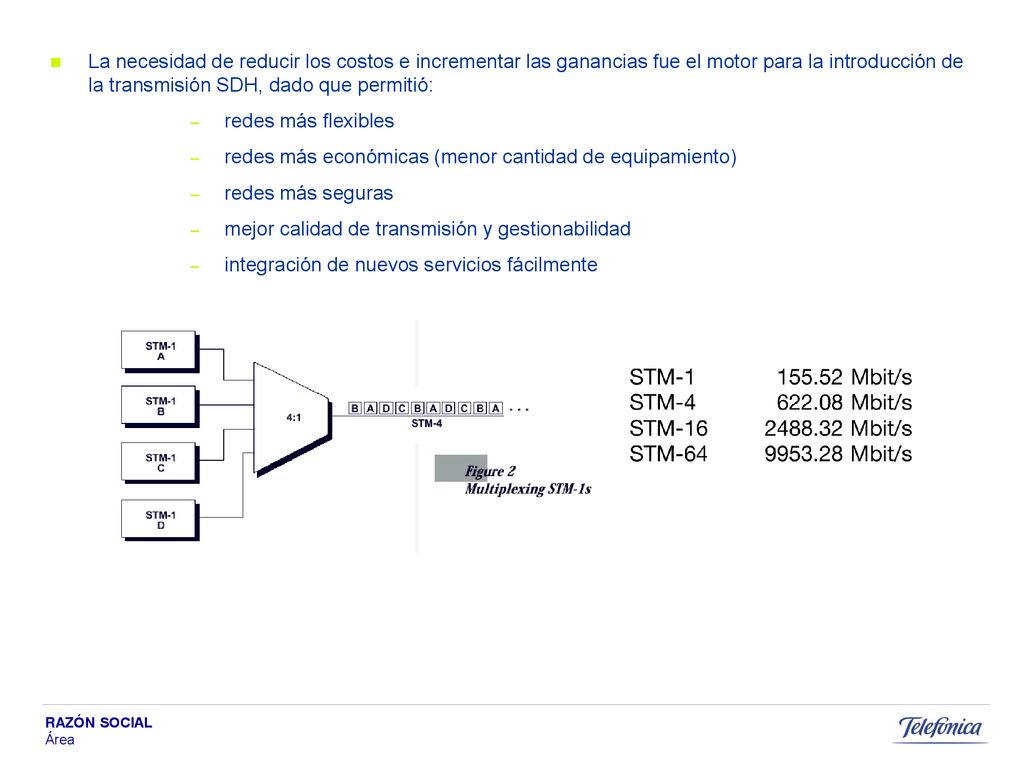

14 La necesidad de reducir los costos e incrementar las ganancias fue el motor para la introducción de la transmisión SDH, dado que permitió: redes más flexibles redes más económicas (menor cantidad de equipamiento) redes más seguras mejor calidad de transmisión y gestionabilidad integración de nuevos servicios fácilmente

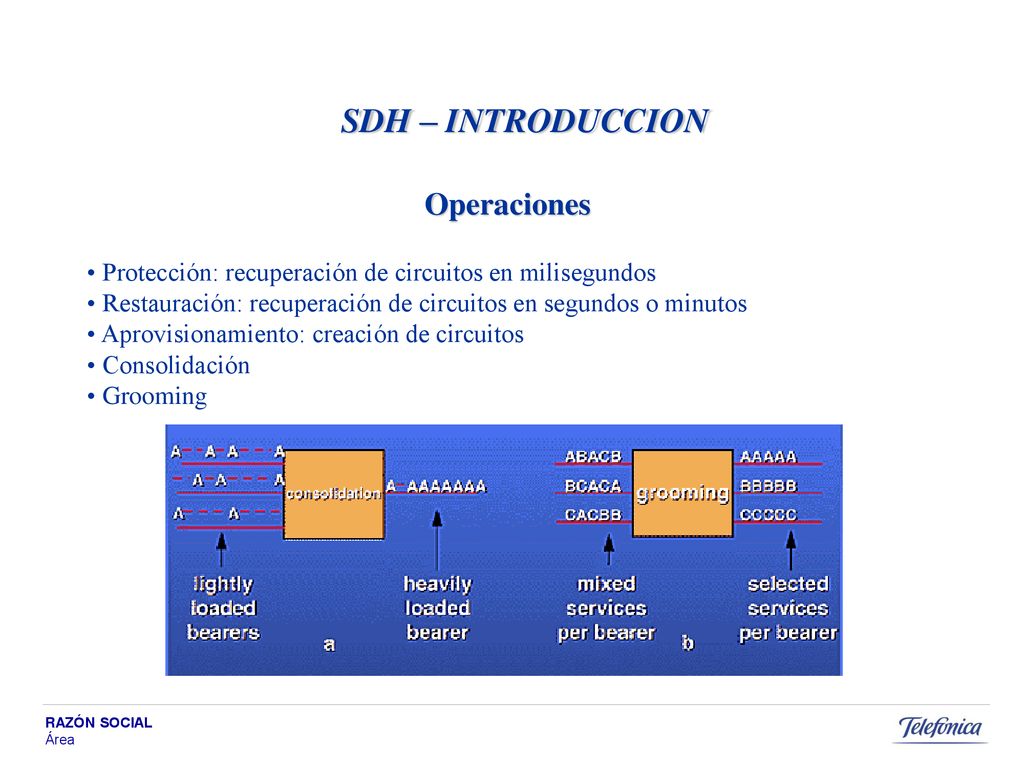

15 SDH – INTRODUCCION Operaciones
Protección: recuperación de circuitos en milisegundos Restauración: recuperación de circuitos en segundos o minutos Aprovisionamiento: creación de circuitos Consolidación Grooming

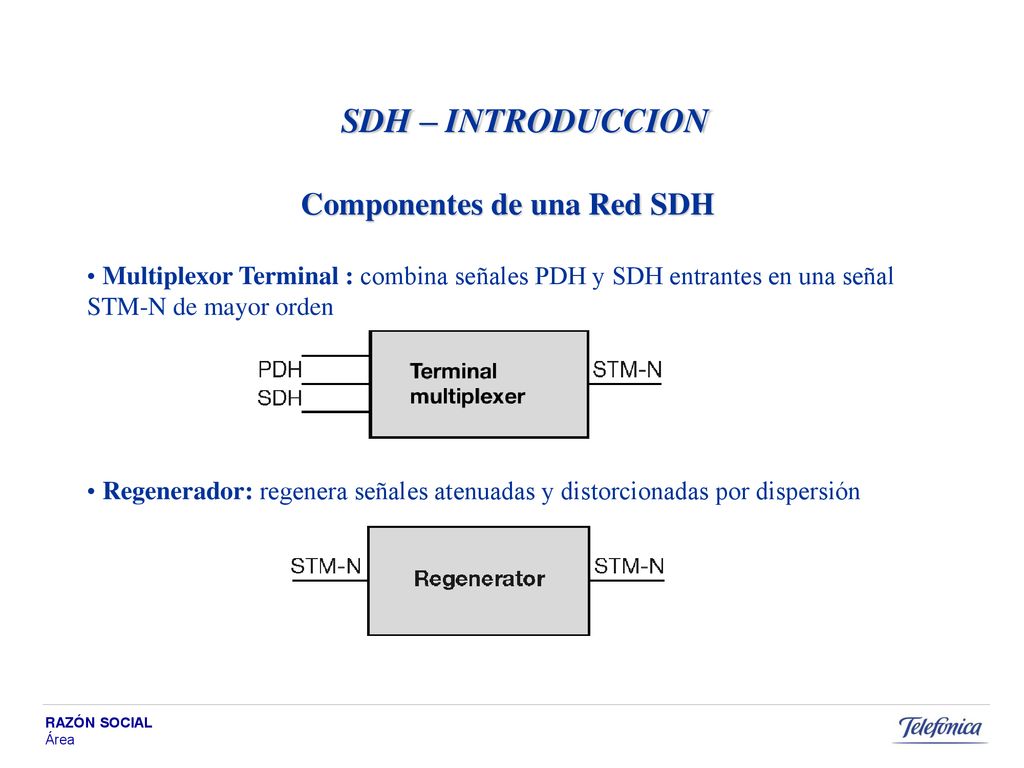

16 Componentes de una Red SDH
SDH – INTRODUCCION Componentes de una Red SDH Multiplexor Terminal : combina señales PDH y SDH entrantes en una señal STM-N de mayor orden Regenerador: regenera señales atenuadas y distorcionadas por dispersión

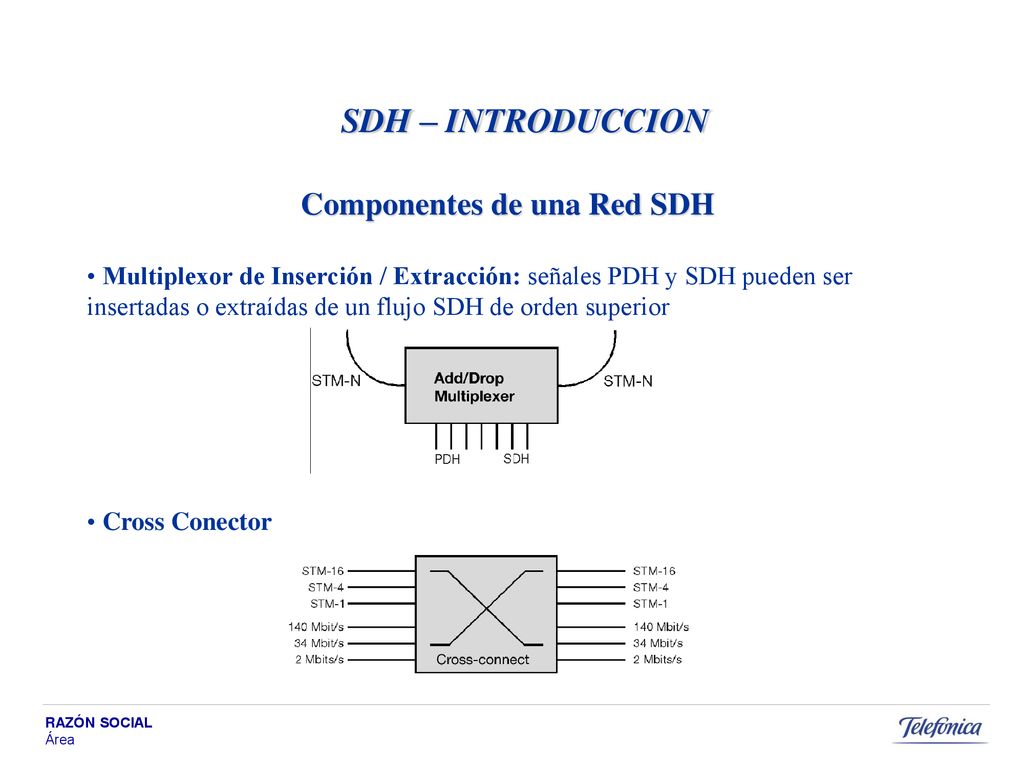

17 Componentes de una Red SDH
SDH – INTRODUCCION Componentes de una Red SDH Multiplexor de Inserción / Extracción: señales PDH y SDH pueden ser insertadas o extraídas de un flujo SDH de orden superior Cross Conector

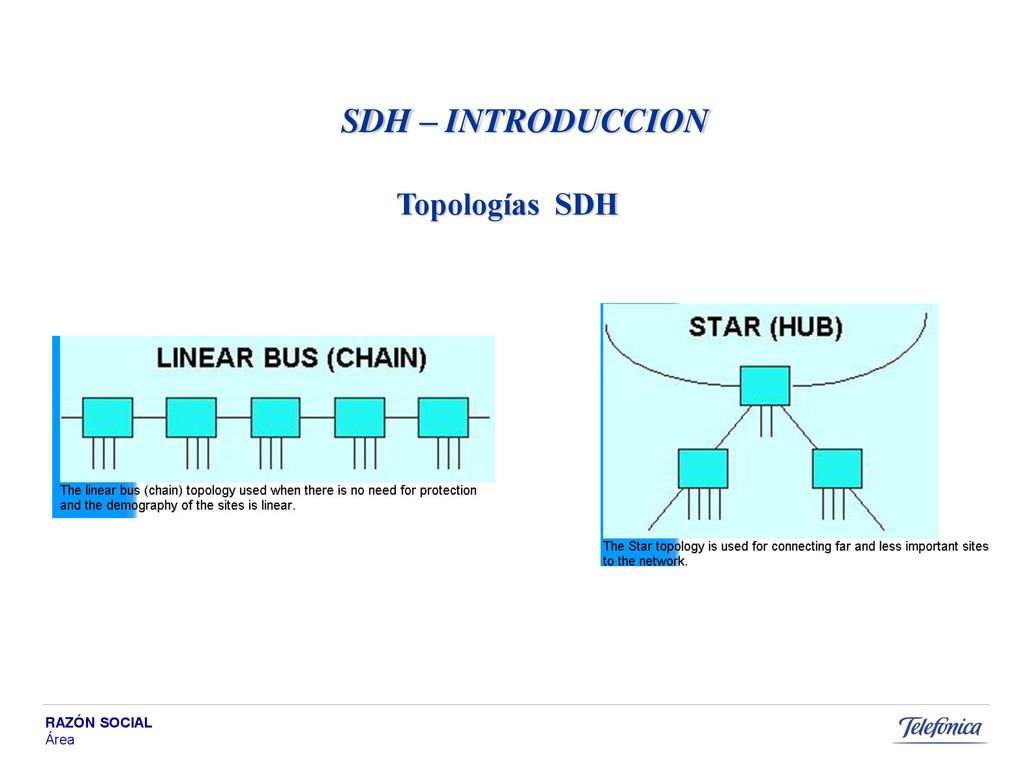

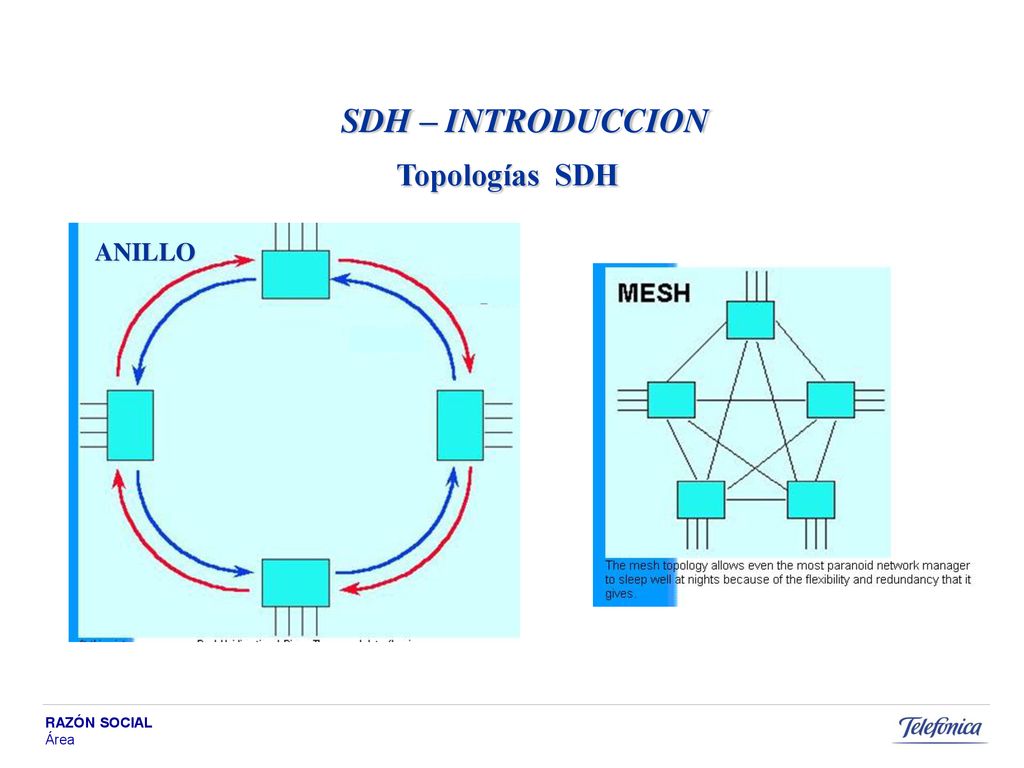

18 SDH – INTRODUCCION Topologías SDH

19 SDH – INTRODUCCION Topologías SDH ANILLO

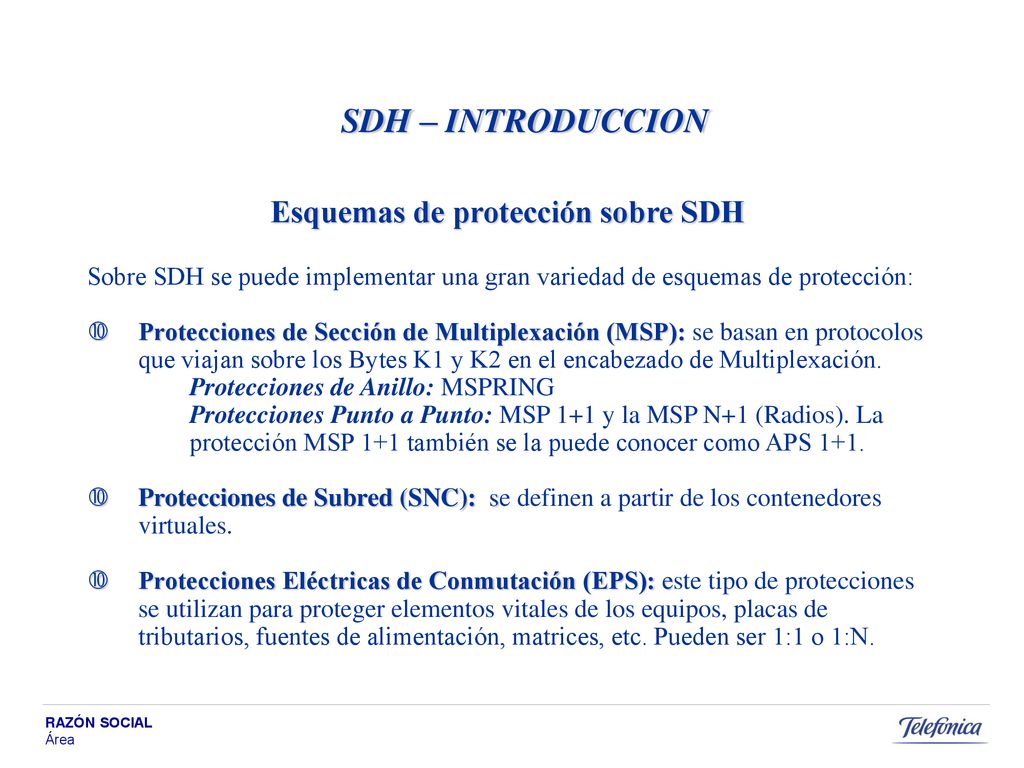

20 Esquemas de protección sobre SDH
SDH – INTRODUCCION Esquemas de protección sobre SDH Sobre SDH se puede implementar una gran variedad de esquemas de protección: Protecciones de Sección de Multiplexación (MSP): se basan en protocolos que viajan sobre los Bytes K1 y K2 en el encabezado de Multiplexación. Protecciones de Anillo: MSPRING Protecciones Punto a Punto: MSP 1+1 y la MSP N+1 (Radios). La protección MSP 1+1 también se la puede conocer como APS 1+1. Protecciones de Subred (SNC): se definen a partir de los contenedores virtuales. Protecciones Eléctricas de Conmutación (EPS): este tipo de protecciones se utilizan para proteger elementos vitales de los equipos, placas de tributarios, fuentes de alimentación, matrices, etc. Pueden ser 1:1 o 1:N.

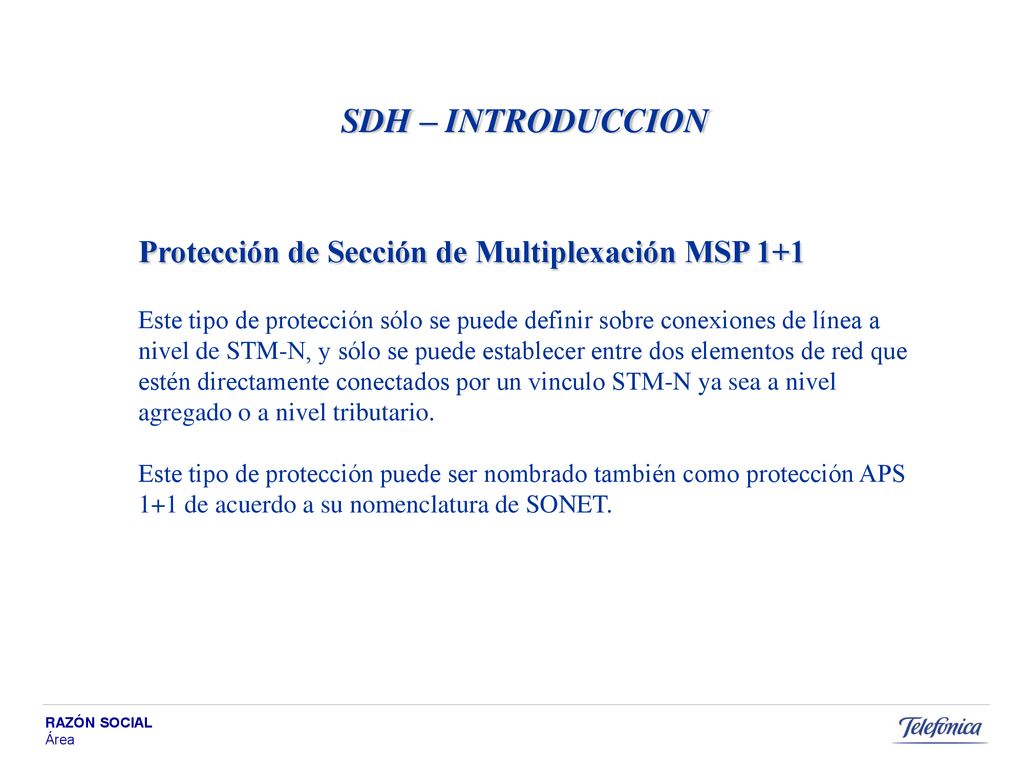

21 SDH – INTRODUCCION Protección de Sección de Multiplexación MSP 1+1
Este tipo de protección sólo se puede definir sobre conexiones de línea a nivel de STM-N, y sólo se puede establecer entre dos elementos de red que estén directamente conectados por un vinculo STM-N ya sea a nivel agregado o a nivel tributario. Este tipo de protección puede ser nombrado también como protección APS 1+1 de acuerdo a su nomenclatura de SONET.

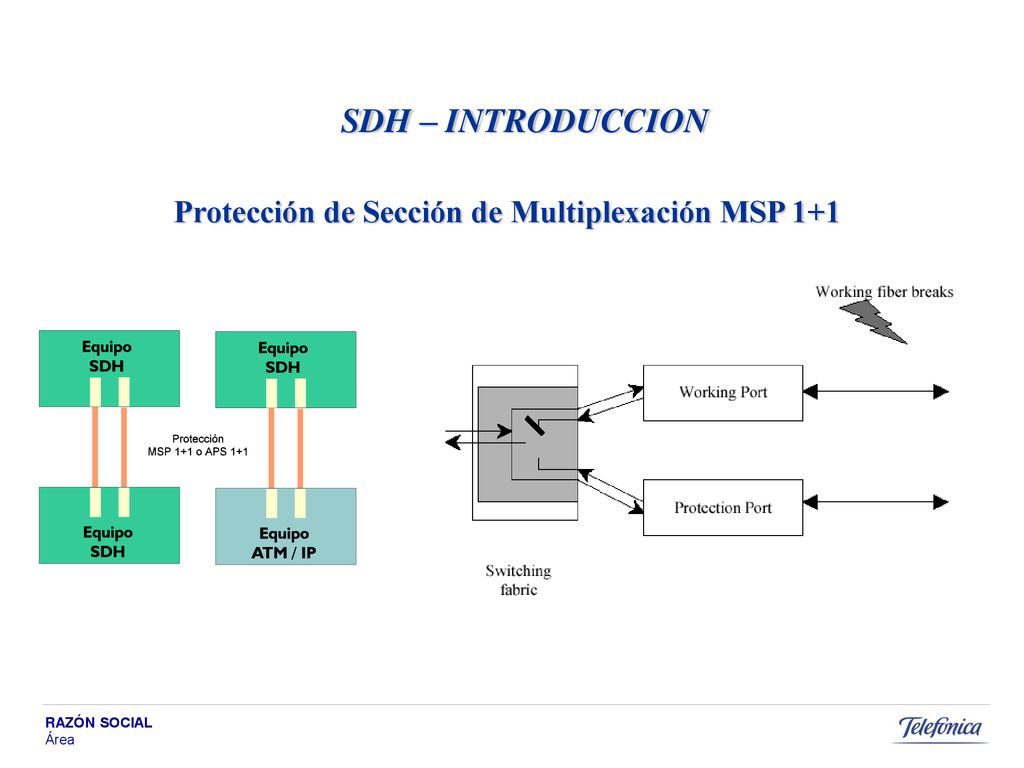

22 Protección de Sección de Multiplexación MSP 1+1
SDH – INTRODUCCION Protección de Sección de Multiplexación MSP 1+1

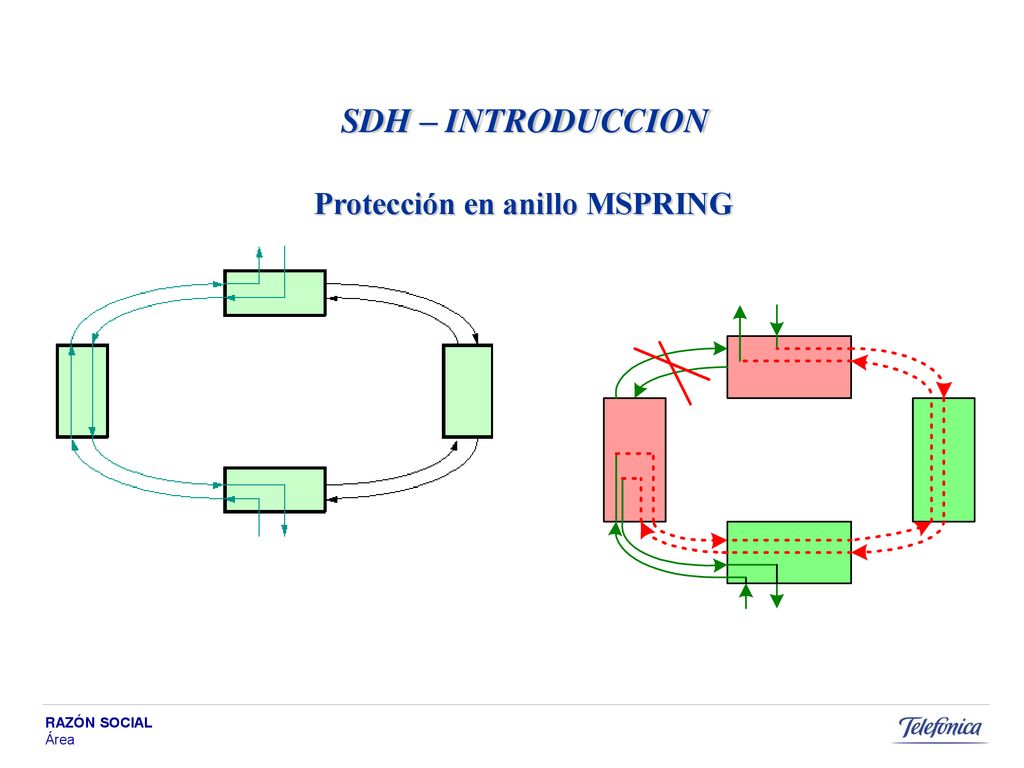

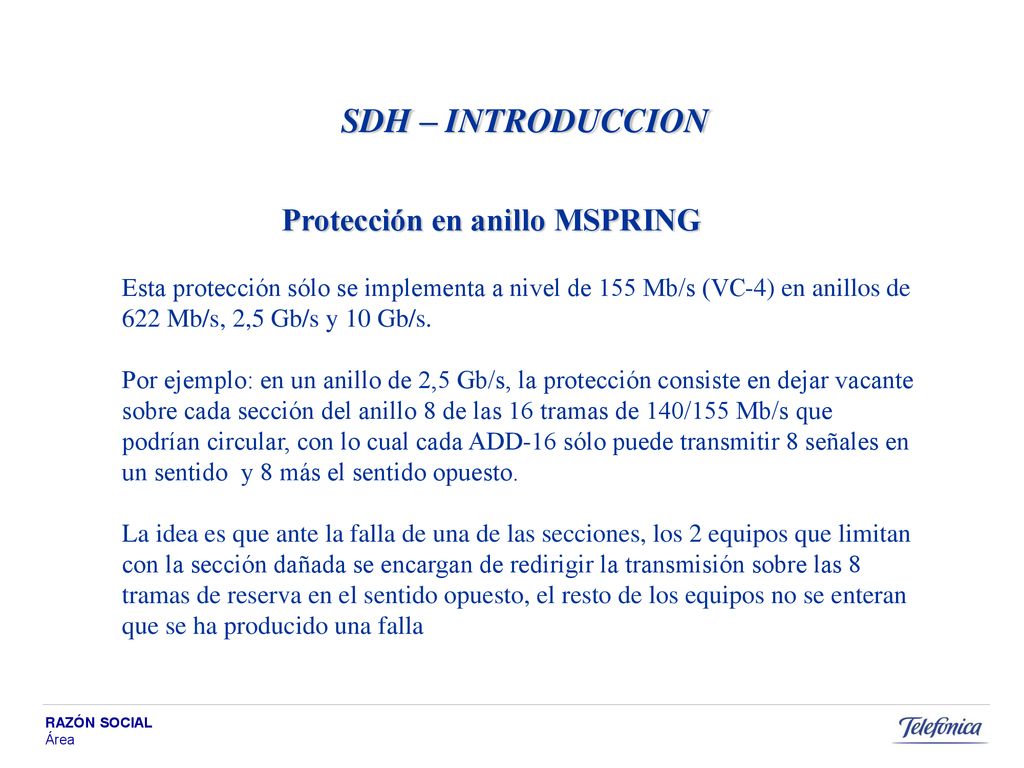

23 Protección en anillo MSPRING
SDH – INTRODUCCION Protección en anillo MSPRING Esta protección sólo se implementa a nivel de 155 Mb/s (VC-4) en anillos de 622 Mb/s, 2,5 Gb/s y 10 Gb/s. Por ejemplo: en un anillo de 2,5 Gb/s, la protección consiste en dejar vacante sobre cada sección del anillo 8 de las 16 tramas de 140/155 Mb/s que podrían circular, con lo cual cada ADD-16 sólo puede transmitir 8 señales en un sentido y 8 más el sentido opuesto. La idea es que ante la falla de una de las secciones, los 2 equipos que limitan con la sección dañada se encargan de redirigir la transmisión sobre las 8 tramas de reserva en el sentido opuesto, el resto de los equipos no se enteran que se ha producido una falla

24 Protección en anillo MSPRING
SDH – INTRODUCCION Protección en anillo MSPRING

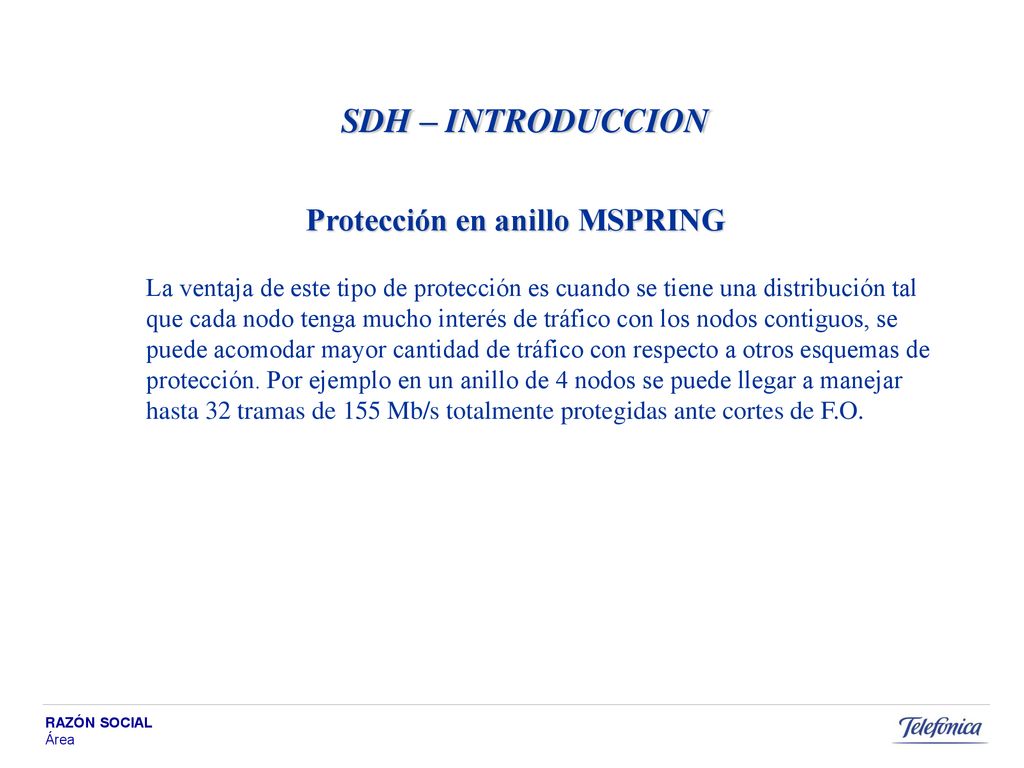

25 Protección en anillo MSPRING
SDH – INTRODUCCION Protección en anillo MSPRING La ventaja de este tipo de protección es cuando se tiene una distribución tal que cada nodo tenga mucho interés de tráfico con los nodos contiguos, se puede acomodar mayor cantidad de tráfico con respecto a otros esquemas de protección. Por ejemplo en un anillo de 4 nodos se puede llegar a manejar hasta 32 tramas de 155 Mb/s totalmente protegidas ante cortes de F.O.

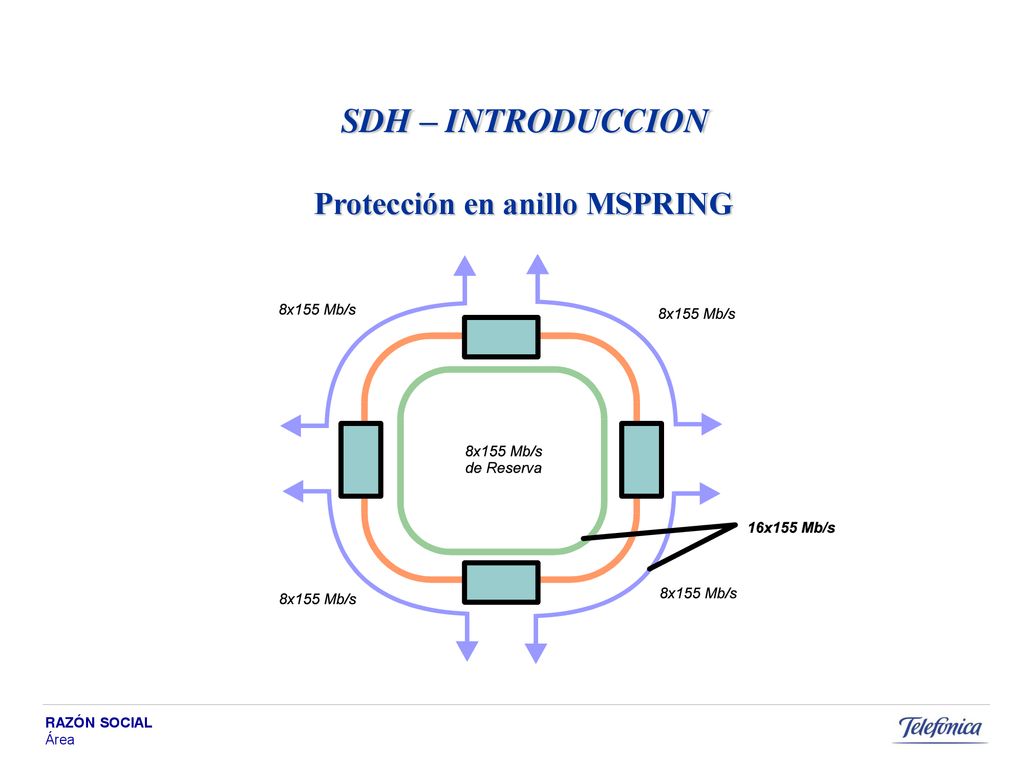

26 Protección en anillo MSPRING
SDH – INTRODUCCION Protección en anillo MSPRING

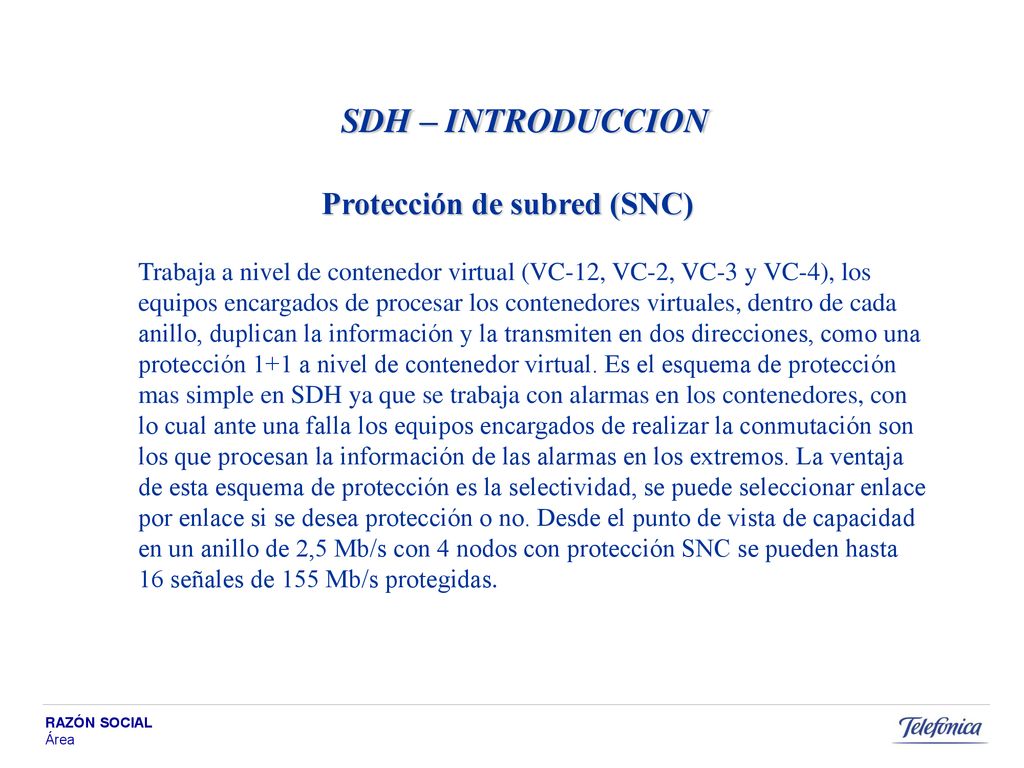

27 Protección de subred (SNC)
SDH – INTRODUCCION Protección de subred (SNC) Trabaja a nivel de contenedor virtual (VC-12, VC-2, VC-3 y VC-4), los equipos encargados de procesar los contenedores virtuales, dentro de cada anillo, duplican la información y la transmiten en dos direcciones, como una protección 1+1 a nivel de contenedor virtual. Es el esquema de protección mas simple en SDH ya que se trabaja con alarmas en los contenedores, con lo cual ante una falla los equipos encargados de realizar la conmutación son los que procesan la información de las alarmas en los extremos. La ventaja de esta esquema de protección es la selectividad, se puede seleccionar enlace por enlace si se desea protección o no. Desde el punto de vista de capacidad en un anillo de 2,5 Mb/s con 4 nodos con protección SNC se pueden hasta 16 señales de 155 Mb/s protegidas.

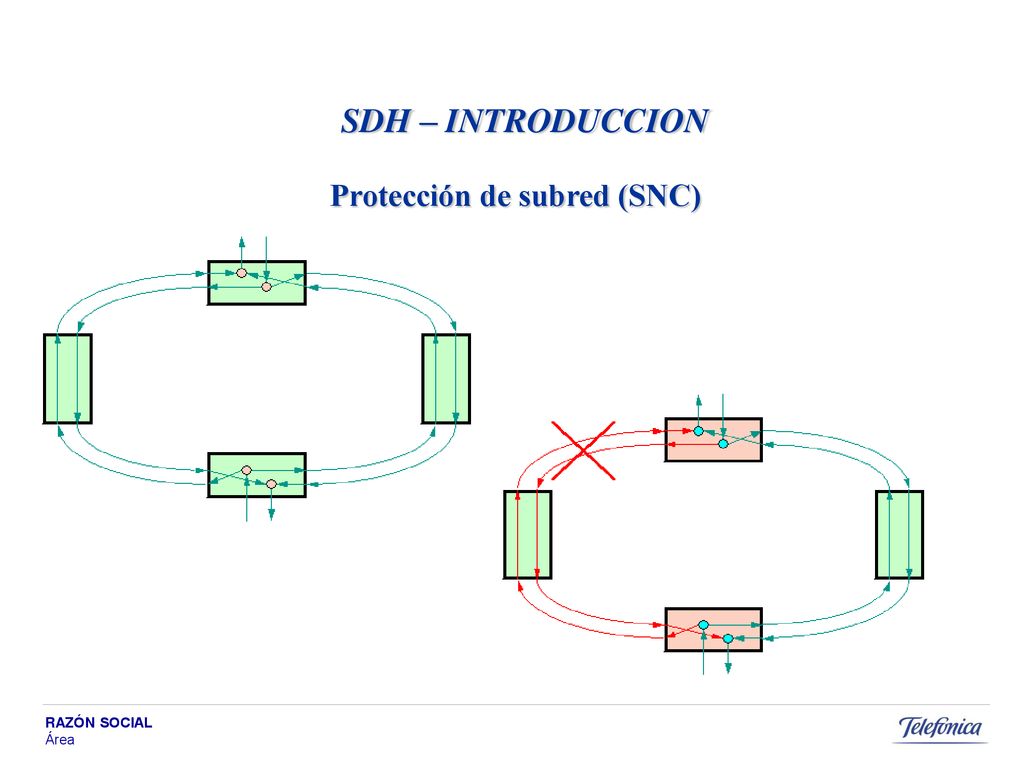

28 Protección de subred (SNC)
SDH – INTRODUCCION Protección de subred (SNC)

29 Las Tecnologías y los medios Principales Cuestiones.
04 Las Tecnologías y los medios Principales Cuestiones. Para comunicar datos de un extremo a otro se debe conocer siempre si hay sincronismo o no entre los extremos. Si se transportan datos digitales o analógicos. Si se comunicara extremos en forma simétrica. Que medio está disponible para la transferencia Que velocidades o distancias se usan o necesitan. Que ancho de Banda se necesitará Como esta compuesta la oferta de servicios. 29 29

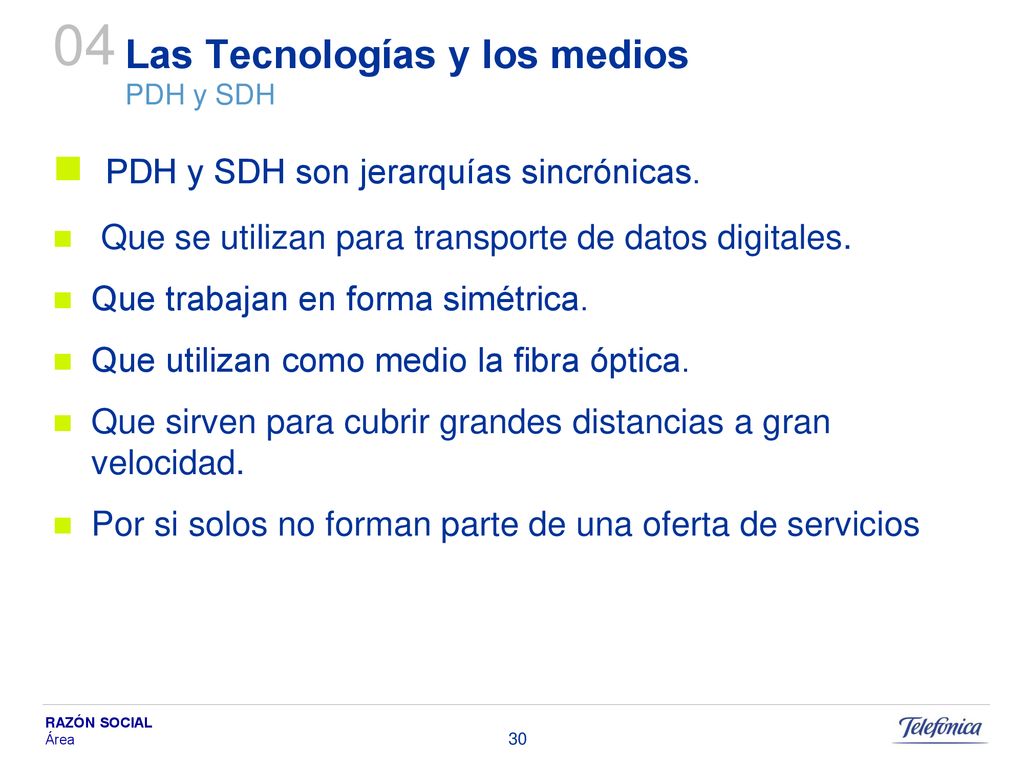

30 Las Tecnologías y los medios PDH y SDH
04 Las Tecnologías y los medios PDH y SDH PDH y SDH son jerarquías sincrónicas. Que se utilizan para transporte de datos digitales. Que trabajan en forma simétrica. Que utilizan como medio la fibra óptica. Que sirven para cubrir grandes distancias a gran velocidad. Por si solos no forman parte de una oferta de servicios 30 30

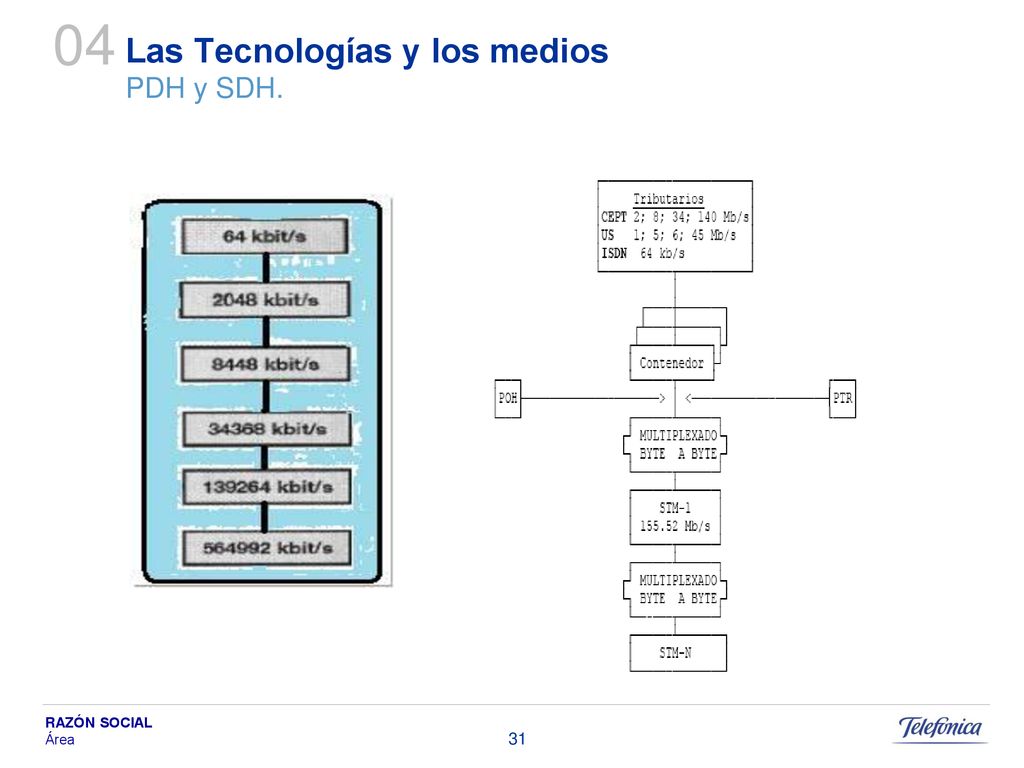

31 Las Tecnologías y los medios PDH y SDH.
04 Las Tecnologías y los medios PDH y SDH. 31 31

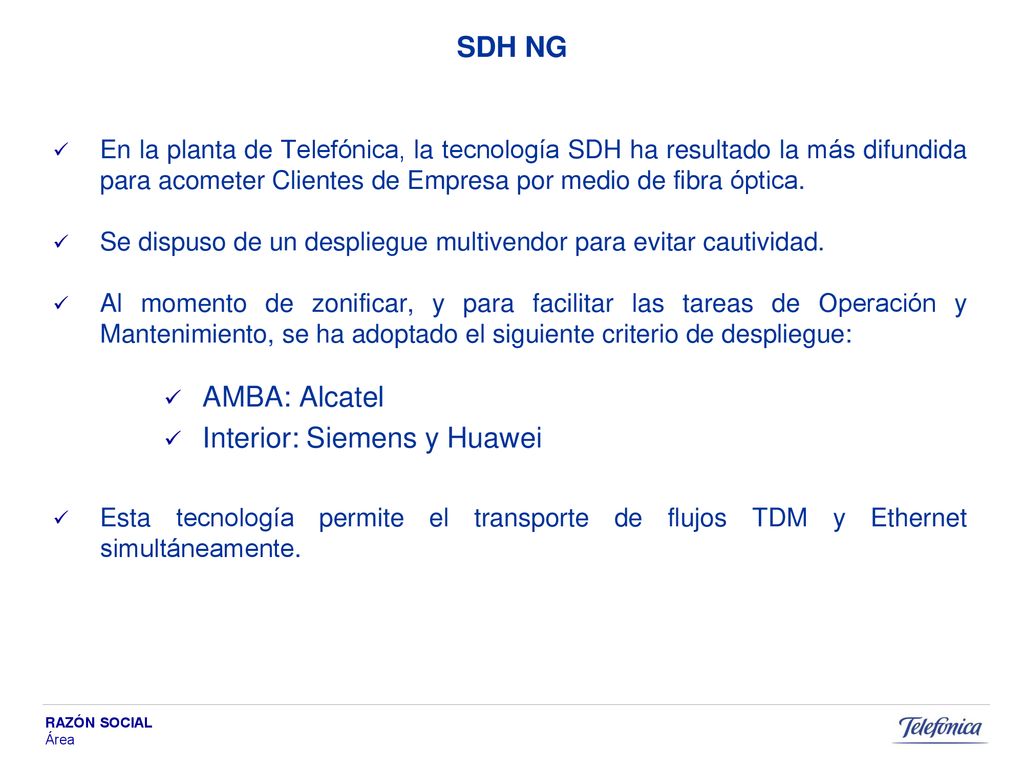

32 Interior: Siemens y Huawei
SDH NG En la planta de Telefónica, la tecnología SDH ha resultado la más difundida para acometer Clientes de Empresa por medio de fibra óptica. Se dispuso de un despliegue multivendor para evitar cautividad. Al momento de zonificar, y para facilitar las tareas de Operación y Mantenimiento, se ha adoptado el siguiente criterio de despliegue: AMBA: Alcatel Interior: Siemens y Huawei Esta tecnología permite el transporte de flujos TDM y Ethernet simultáneamente.

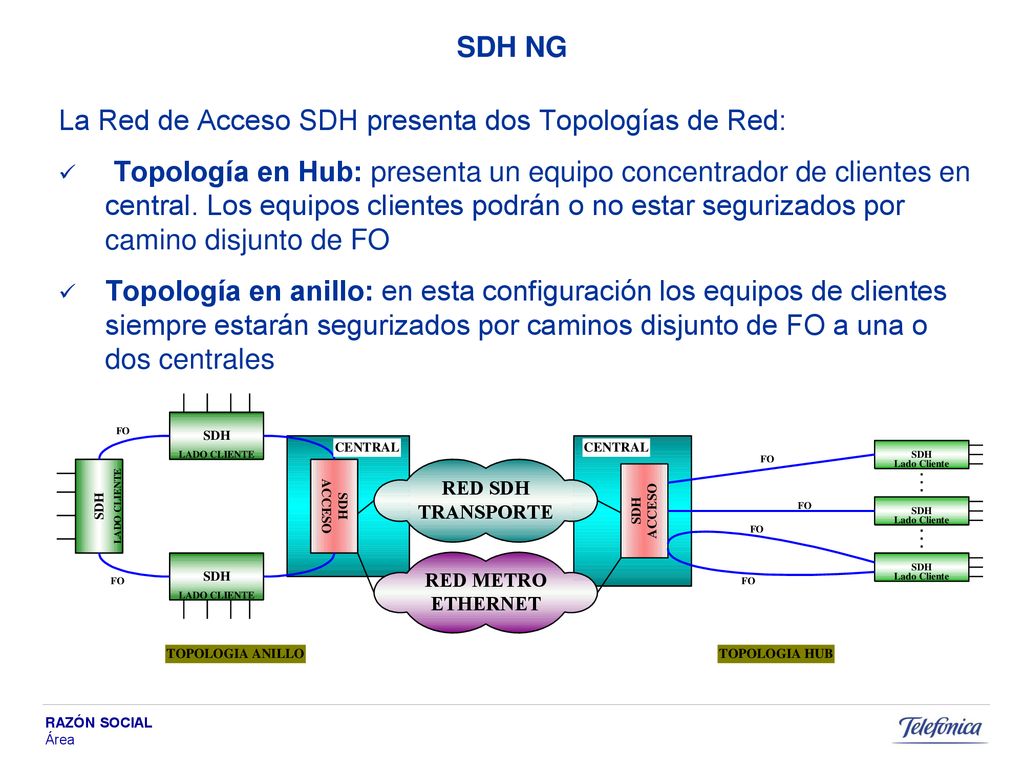

33 SDH NG La Red de Acceso SDH presenta dos Topologías de Red: Topología en Hub: presenta un equipo concentrador de clientes en central. Los equipos clientes podrán o no estar segurizados por camino disjunto de FO Topología en anillo: en esta configuración los equipos de clientes siempre estarán segurizados por caminos disjunto de FO a una o dos centrales

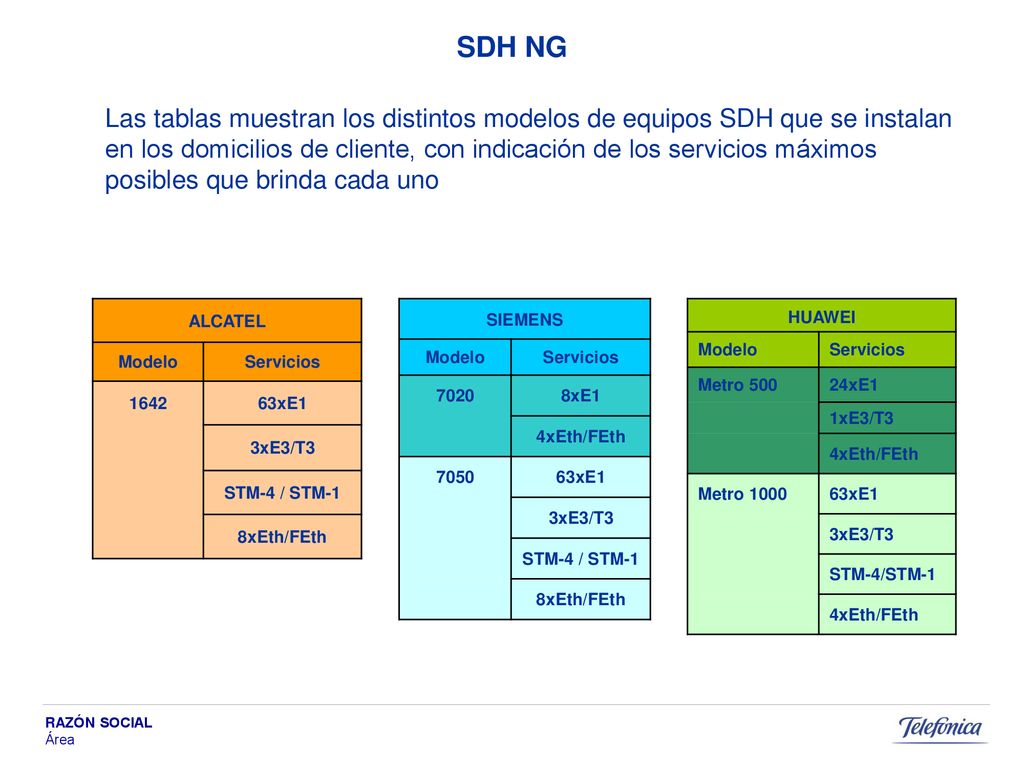

34 SDH NG Las tablas muestran los distintos modelos de equipos SDH que se instalan en los domicilios de cliente, con indicación de los servicios máximos posibles que brinda cada uno ALCATEL Modelo Servicios 1642 63xE1 3xE3/T3 STM-4 / STM-1 8xEth/FEth SIEMENS Modelo Servicios 7020 8xE1 4xEth/FEth 7050 63xE1 3xE3/T3 STM-4 / STM-1 8xEth/FEth HUAWEI Modelo Servicios Metro 500 24xE1 1xE3/T3 4xEth/FEth Metro 1000 63xE1 3xE3/T3 STM-4/STM-1

35 SDH NG Equipos SDH Acceso Lado Central Alcatel: 1660 SM y 1662 SMC
Huawei: OSN 3500 y OSN 2500 Siemens: hiT 7070

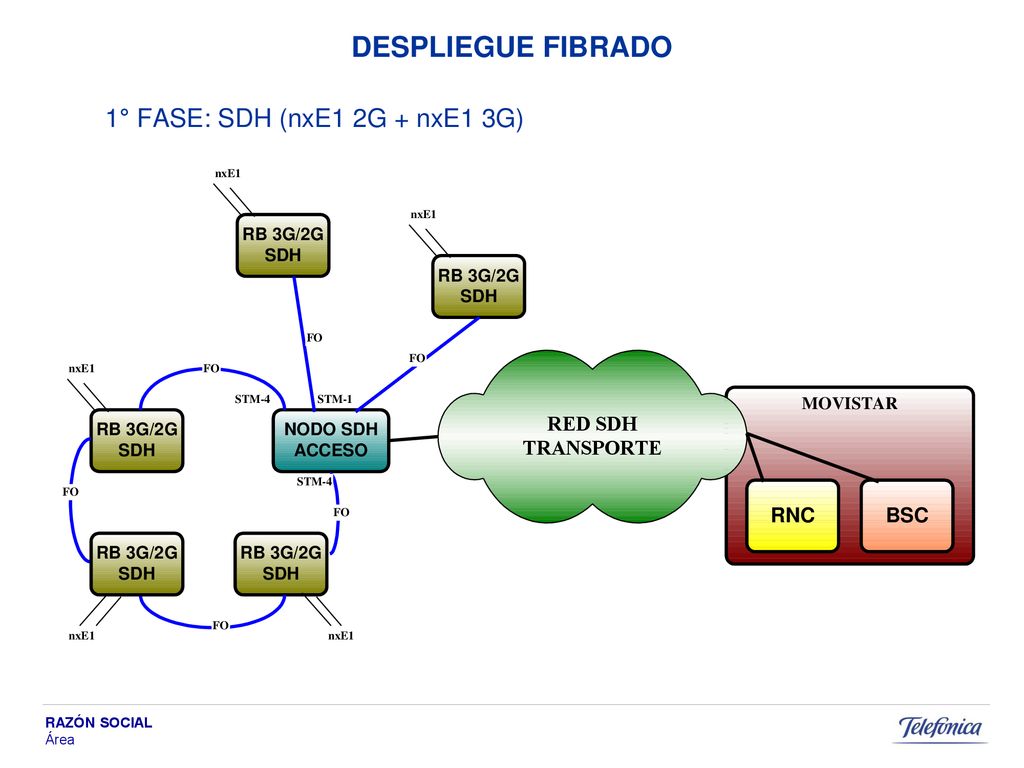

36 DESPLIEGUE FIBRADO 1° FASE: SDH (nxE1 2G + nxE1 3G)

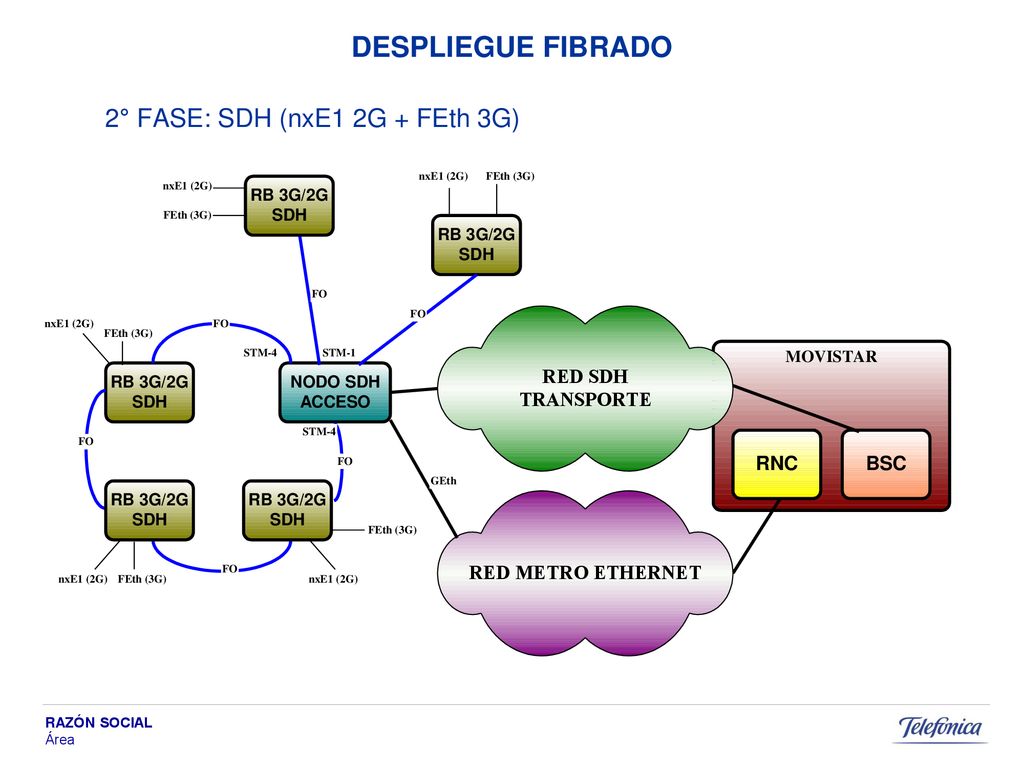

37 DESPLIEGUE FIBRADO 2° FASE: SDH (nxE1 2G + FEth 3G)

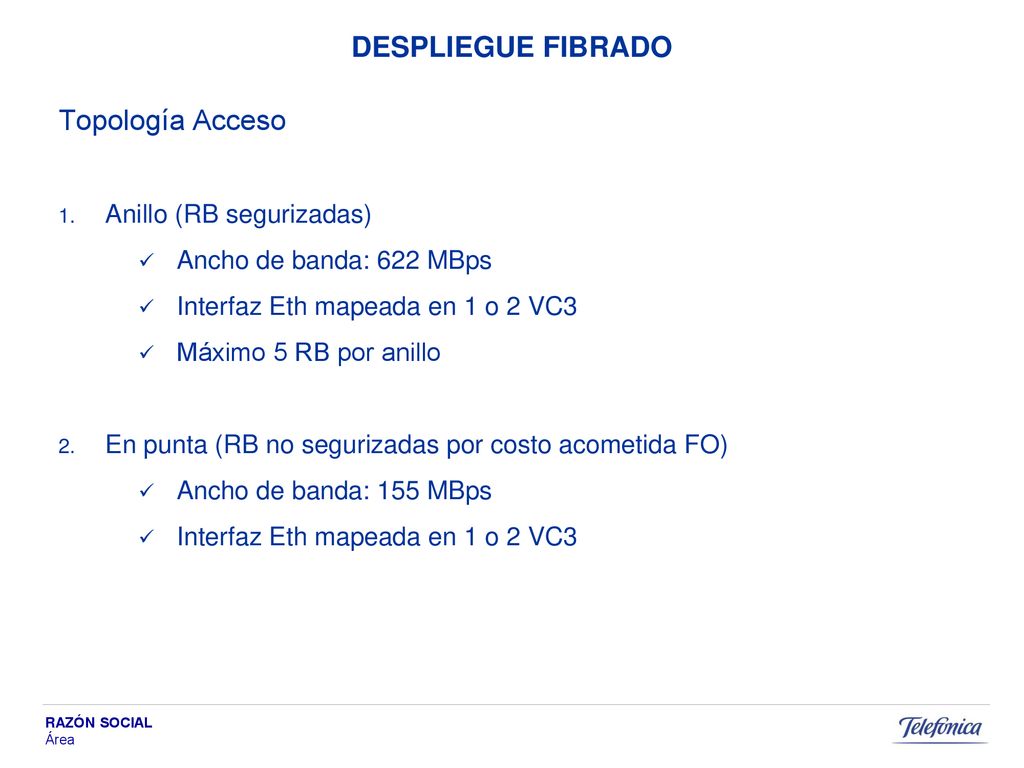

38 DESPLIEGUE FIBRADO Topología Acceso Anillo (RB segurizadas)
Ancho de banda: 622 MBps Interfaz Eth mapeada en 1 o 2 VC3 Máximo 5 RB por anillo En punta (RB no segurizadas por costo acometida FO) Ancho de banda: 155 MBps

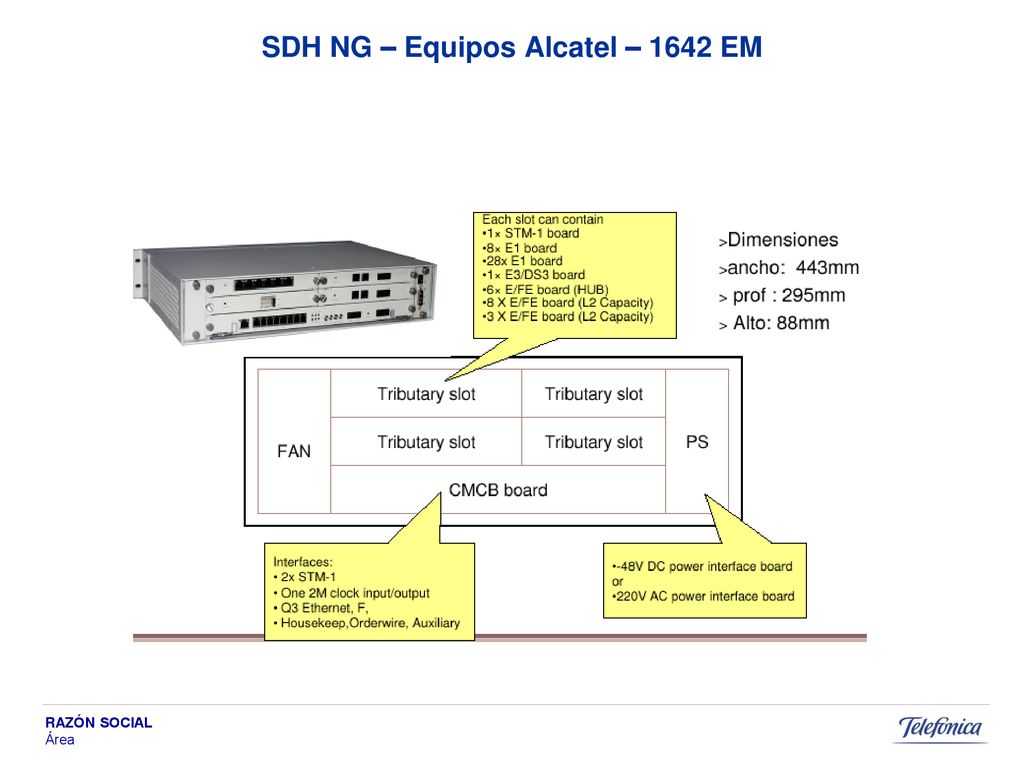

39 SDH NG – Equipos Alcatel – 1642 EM

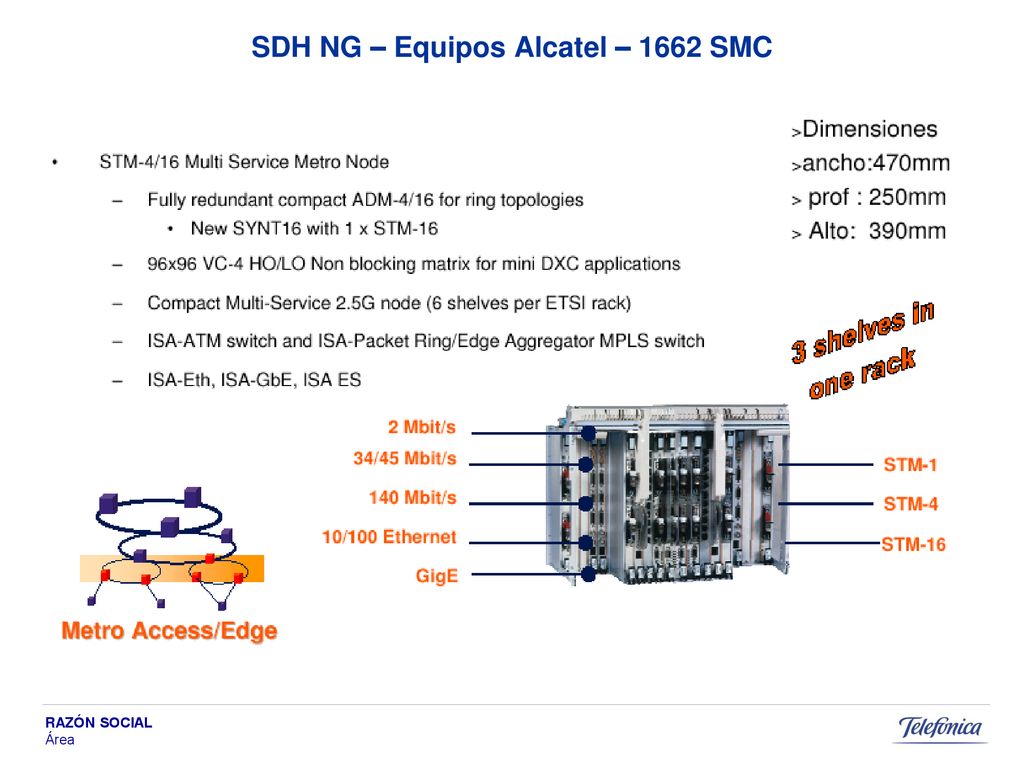

40 SDH NG – Equipos Alcatel – 1662 SMC

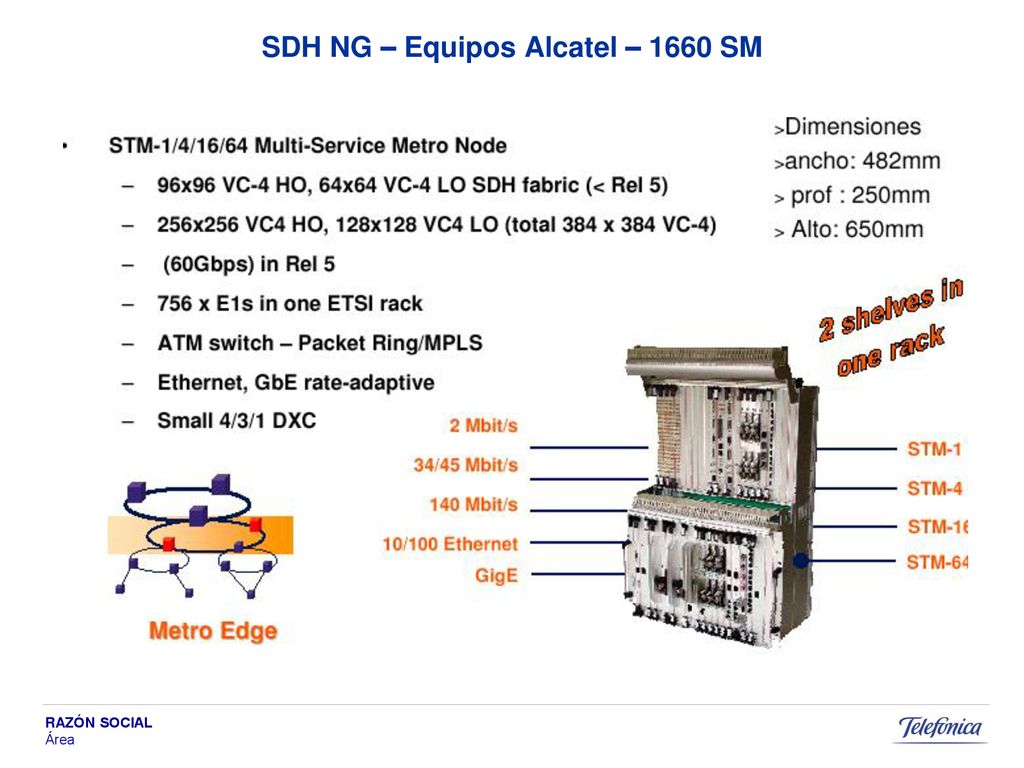

41 SDH NG – Equipos Alcatel – 1660 SM

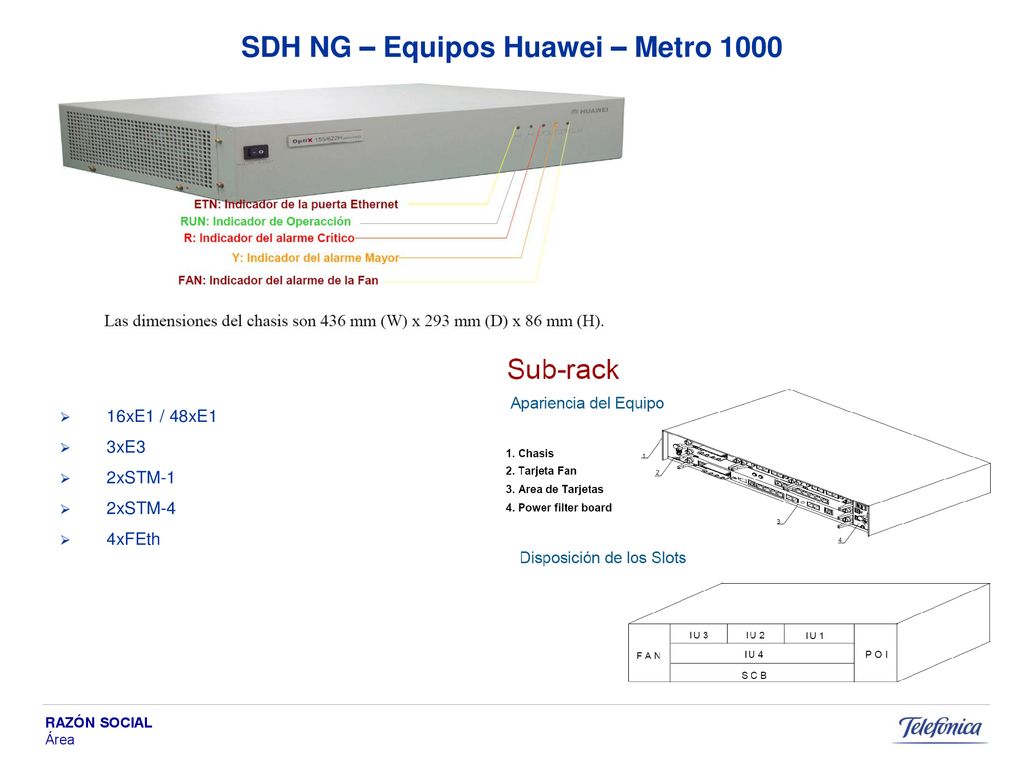

42 SDH NG – Equipos Huawei – Metro 1000
16xE1 / 48xE1 3xE3 2xSTM-1 2xSTM-4 4xFEth

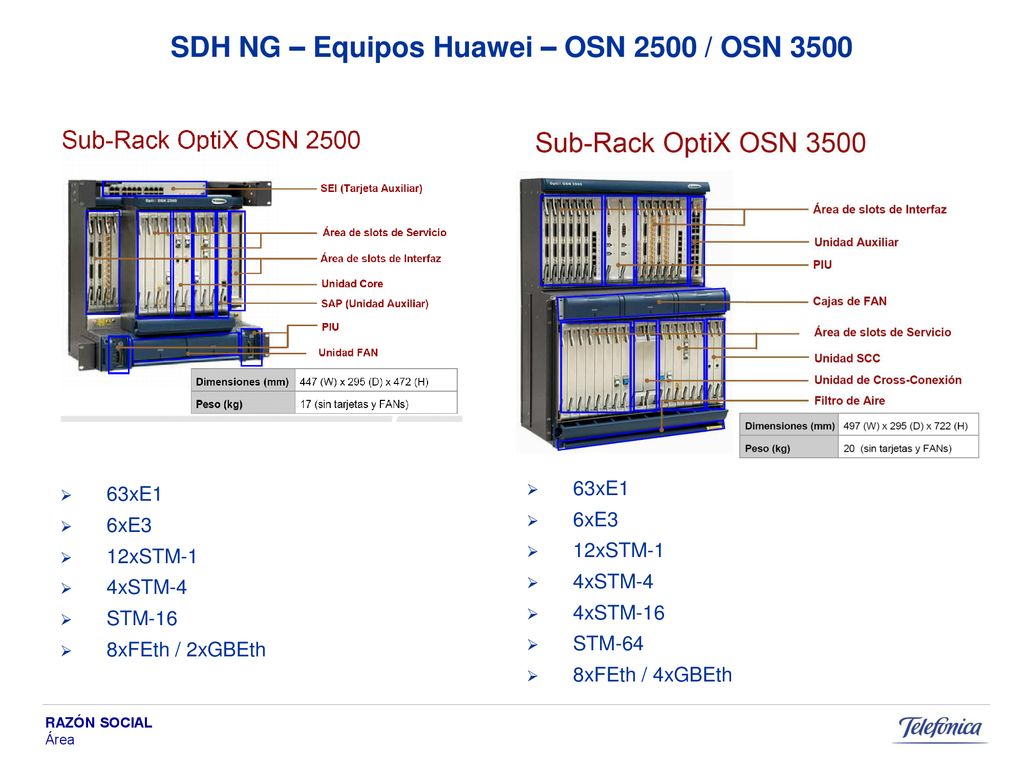

43 SDH NG – Equipos Huawei – OSN 2500 / OSN 3500
63xE1 6xE3 12xSTM-1 4xSTM-4 STM-16 8xFEth / 2xGBEth 63xE1 6xE3 12xSTM-1 4xSTM-4 4xSTM-16 STM-64 8xFEth / 4xGBEth

44 SDH NG – Equipos Siemens – hiT7050

45 SDH NG – Equipos Siemens – hiT7070
Placas Core : SCOH System Controller and Overhead Processor CLU Clock Unit (worker / protection) SF160G Switch Fabric 160G (VC-4) in dedicated Core slot Interface Connector Panel NEAP FAN UNIT Slots para tarjetas de tráfico (max. 11 x 10G capacity) por ej.: IFS10G Interface 10Gbit/s (STM-64) R1.0 IFS10G-M Interface 10Gbit/s (STM-64) for Metro WDM R2.1 IFS10G-LH Interface 10Gbit/s (STM-64) for Long Haul WDM R2.1 IFQ2G5 Interface max. 4 x 2.5Gbit/s (STM-16 opt.) R1.0 IFS2G5 Interface 1 x 2.5Gbit/s (STM-16 opt.) R1.0 IFS2G5-WDM Interface 1 x 2.5Gbit/s (STM-16 opt.) WDM R2.0 IFQ622M Interface max. 4 x 622Mbit/s (STM-4 opt.) R1.0 IFO155M Interface max. 8 x 155Mbit/s (STM-1 opt.) R1.0 IFO155M-E Interface max. 8 x 155Mbit/s (STM-1 el.) R2.0 IFQGbE Interface max. 4 x Gigabit Ethernet (opt.) R1.0 IFQGbE-E Interface max. 4 x Gigabit Ethernet (el.) R1.0 IFOFE-E Interface max. 8 x 10/100BaseT (el.) R1.0 PF2G5 Packet Switch Fabric - RPR (up to VC-4-4v) R1.0 SF10G Switch Fabric 10G (VC-12 / VC-3) R2.0 PDH Protect. Slot PDH Slot LSU Slot LSU Slot PDH Slot LSU Slot LSU Slot PDH Slot LSU Slot LSU Slot PDH Slot LSU Slot LSU Slot CLU Slot CLU Slot 825 mm Traffic Slot / E-Core Slot Traffic Slot / E-Core Slot Traffic Slot Traffic Slot Traffic Slot Traffic Slot Core Slot Core Slot Traffic Slot Traffic Slot Traffic Slot Traffic Slot Traffic Slot SCOH Slot Cable Duct FAN UNIT Slots para tarjetas PDH (hasta 4 x 63 2Mbit / 4 x 3 34/45Mbit): IF2M Interface 2Mbit/s R1.0 LSU Line Switching Unit for 2Mbit/s card protection R1.0 IF345M Interface 34/45Mbit/s R3.0 Air Filter Connector Panel (COPA)

46 Las tecnologías y los medios. PDH y SDH
04 Las tecnologías y los medios. PDH y SDH SDH PDH SDH ng + Modem Óptico 46 46

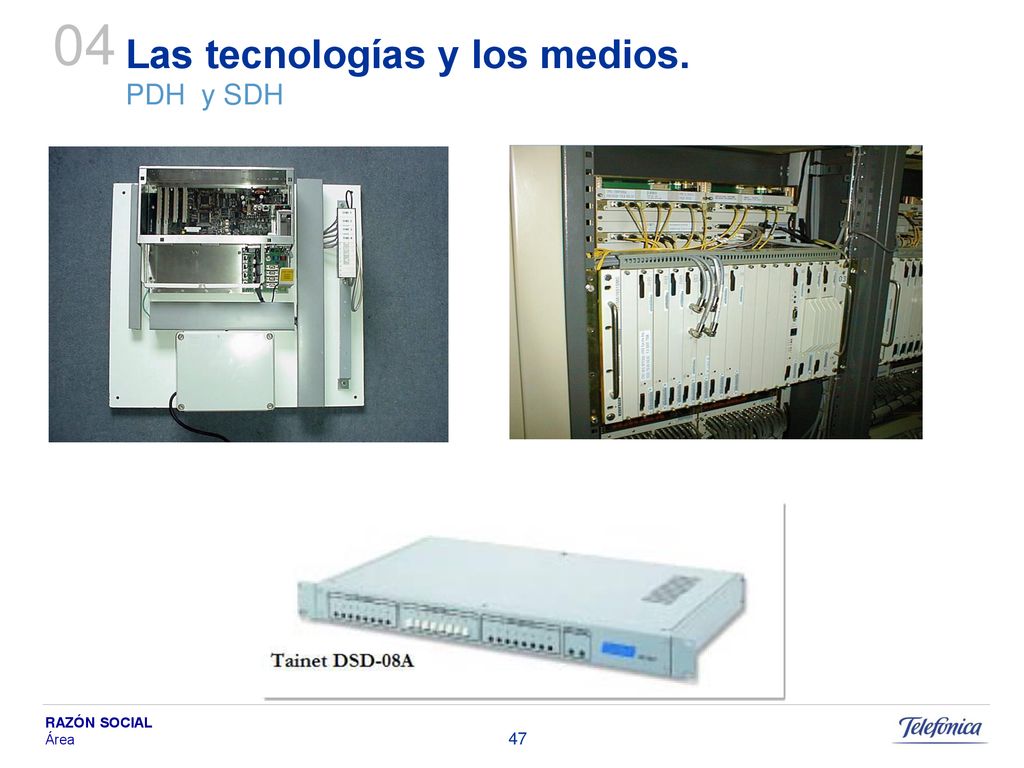

47 Las tecnologías y los medios. PDH y SDH
04 Las tecnologías y los medios. PDH y SDH SDH Extender SDH Legacy PDH 47 47

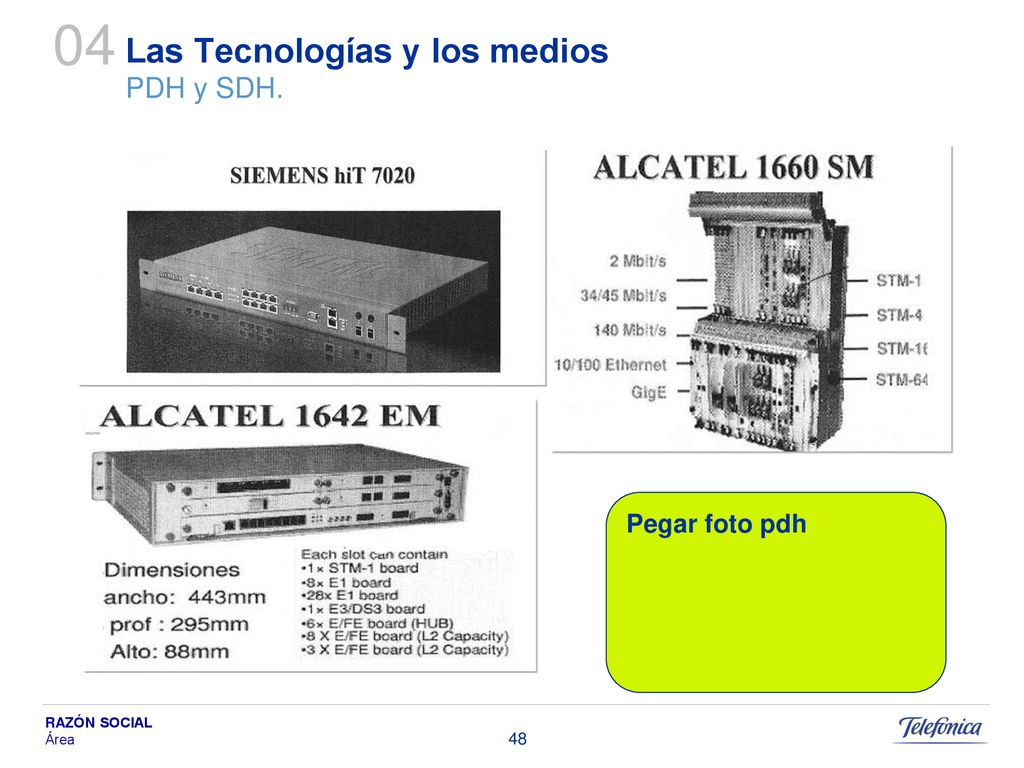

48 Las Tecnologías y los medios PDH y SDH.
04 Las Tecnologías y los medios PDH y SDH. Pegar foto pdh

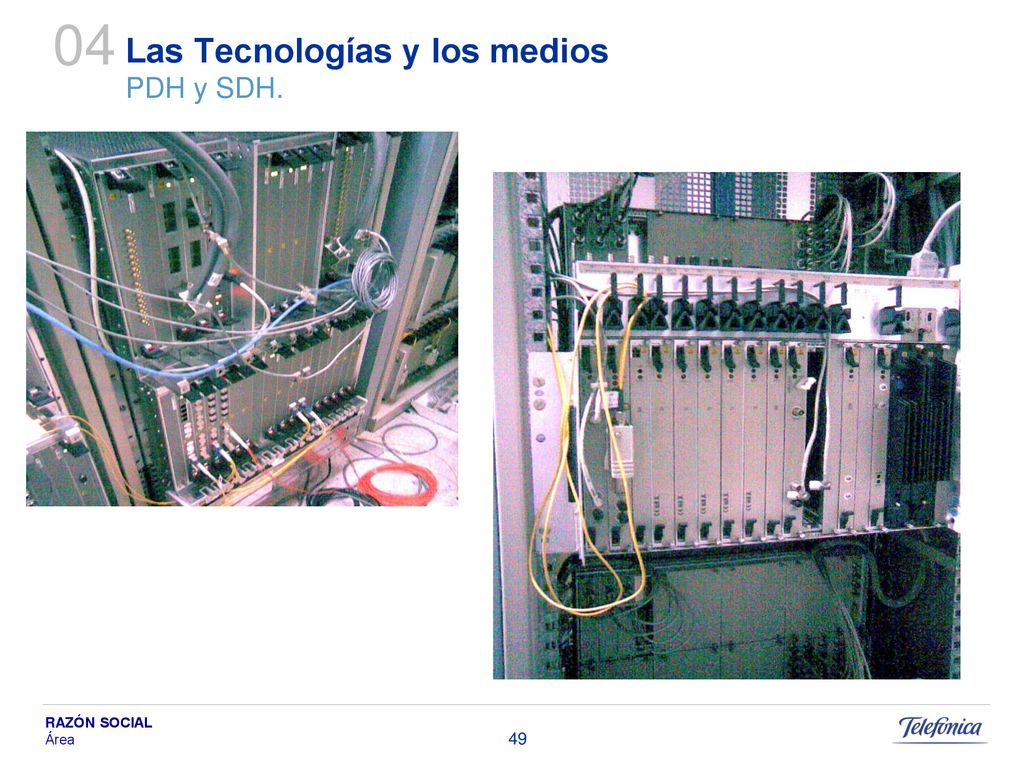

49 Las Tecnologías y los medios PDH y SDH.
04 Las Tecnologías y los medios PDH y SDH.

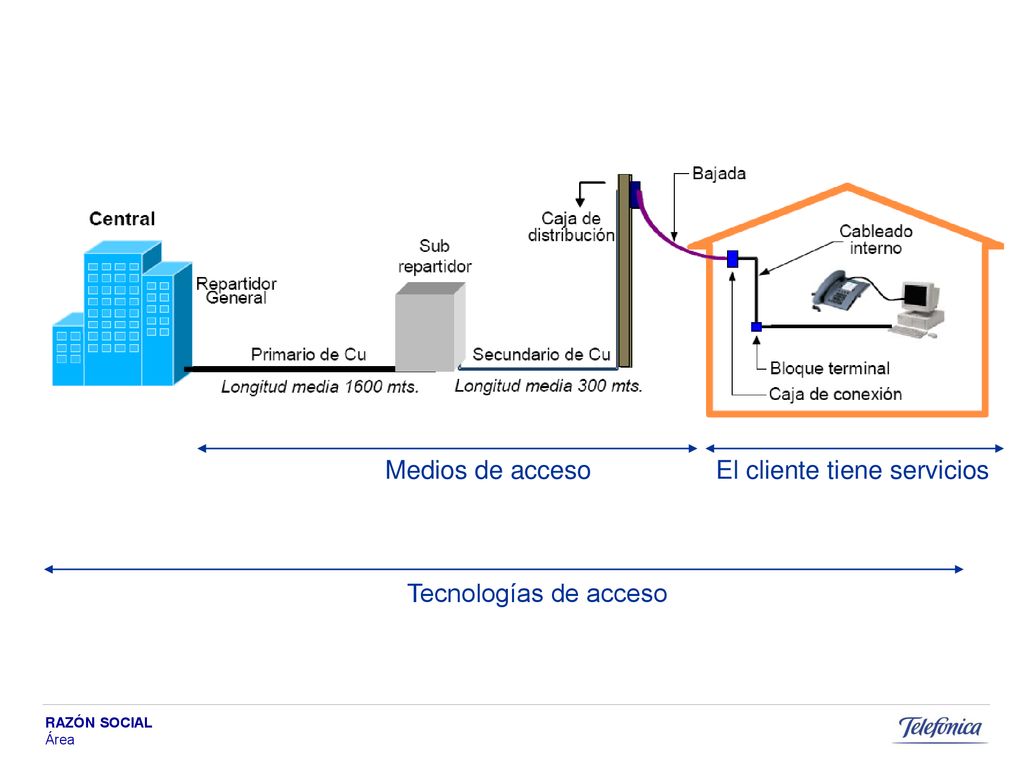

50 Medios de acceso El cliente tiene servicios Tecnologías de acceso

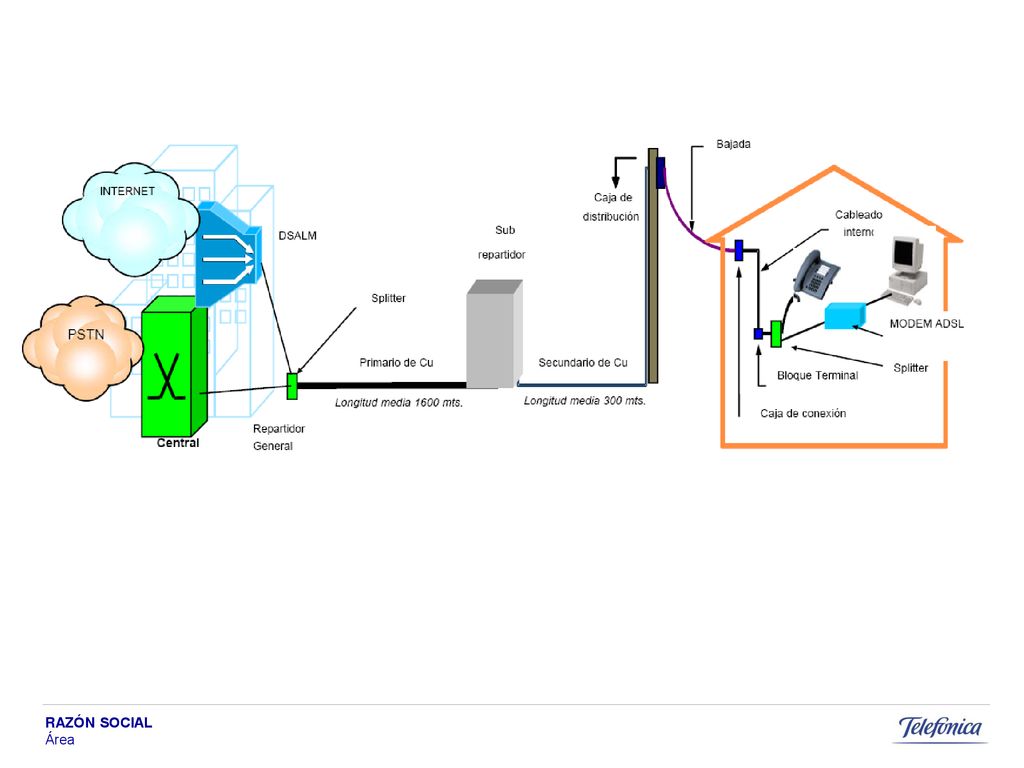

51

52 Las Tecnologías y los medios Principales Cuestiones.
04 Las Tecnologías y los medios Principales Cuestiones. Para comunicar datos de un extremo a otro se debe conocer siempre si hay sincronismo o no entre los extremos. Si se transportan datos digitales o analógicos. Si se comunicara extremos en forma simétrica. Que medio está disponible para la transferencia Que velocidades o distancias se usan o necesitan. Que ancho de Banda se necesitará Como esta compuesta la oferta de servicios. 52 52

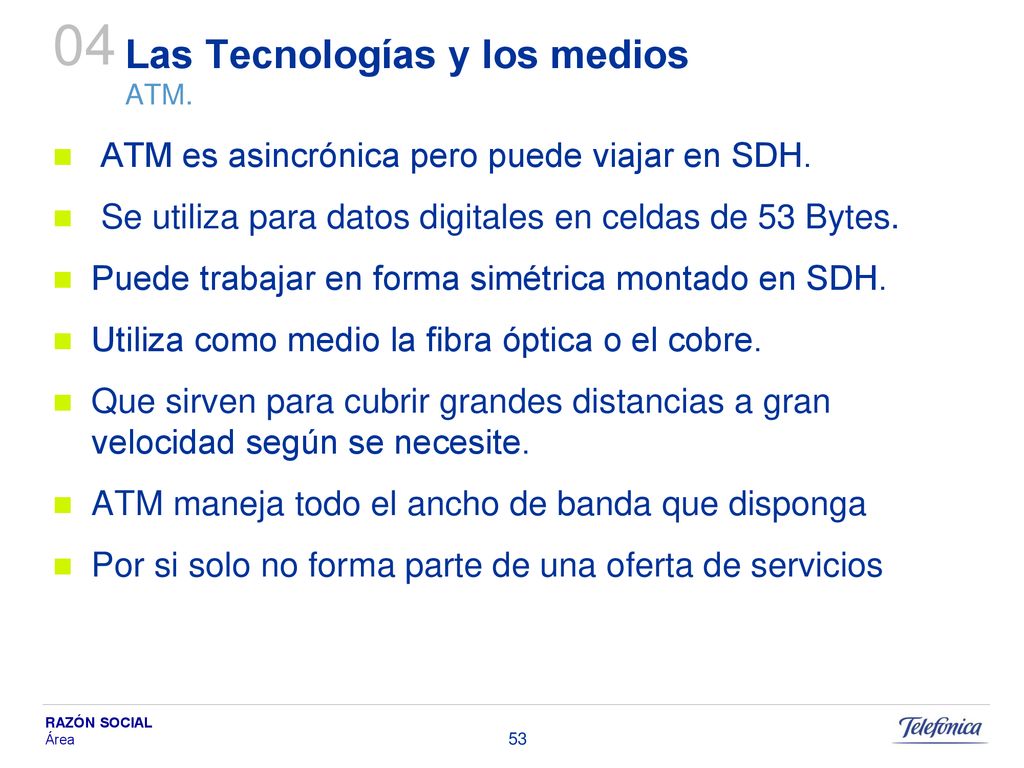

53 Las Tecnologías y los medios ATM.
04 Las Tecnologías y los medios ATM. ATM es asincrónica pero puede viajar en SDH. Se utiliza para datos digitales en celdas de 53 Bytes. Puede trabajar en forma simétrica montado en SDH. Utiliza como medio la fibra óptica o el cobre. Que sirven para cubrir grandes distancias a gran velocidad según se necesite. ATM maneja todo el ancho de banda que disponga Por si solo no forma parte de una oferta de servicios 53 53

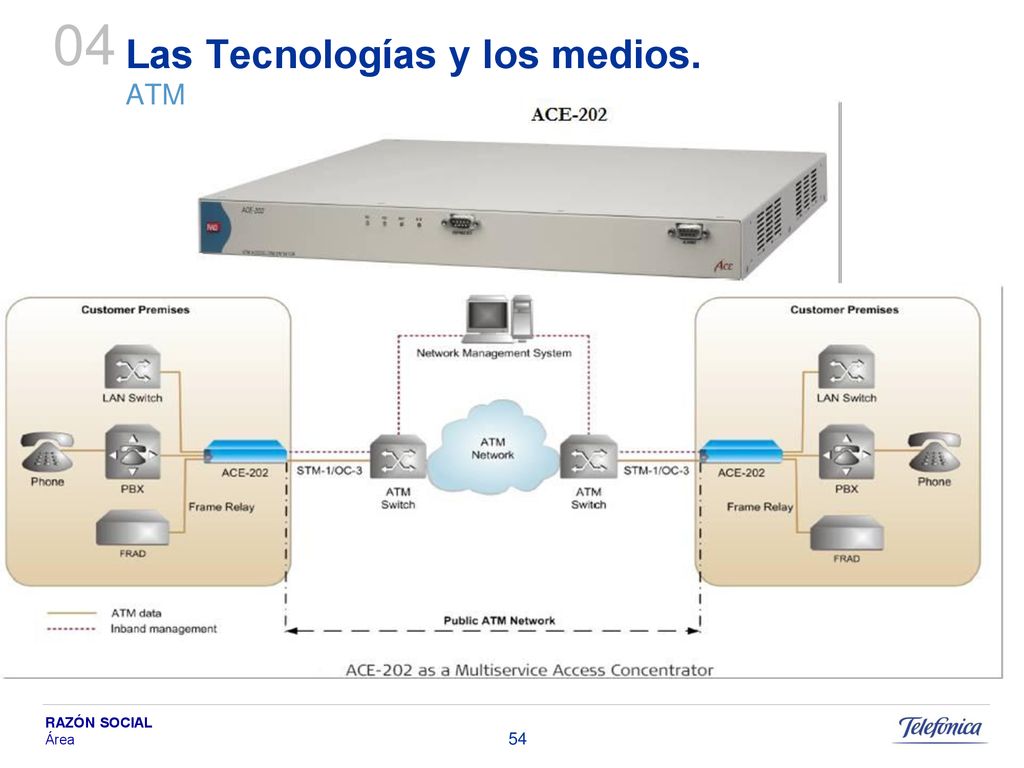

54 Las Tecnologías y los medios. ATM
04 Las Tecnologías y los medios. ATM

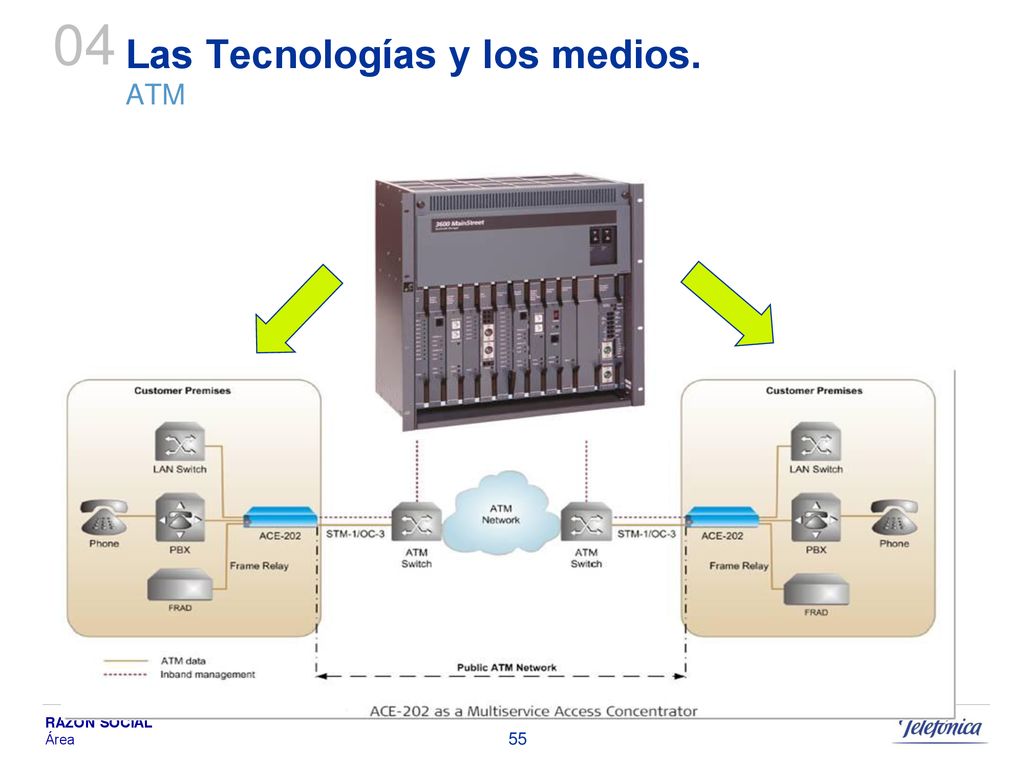

55 Las Tecnologías y los medios. ATM
04 Las Tecnologías y los medios. ATM

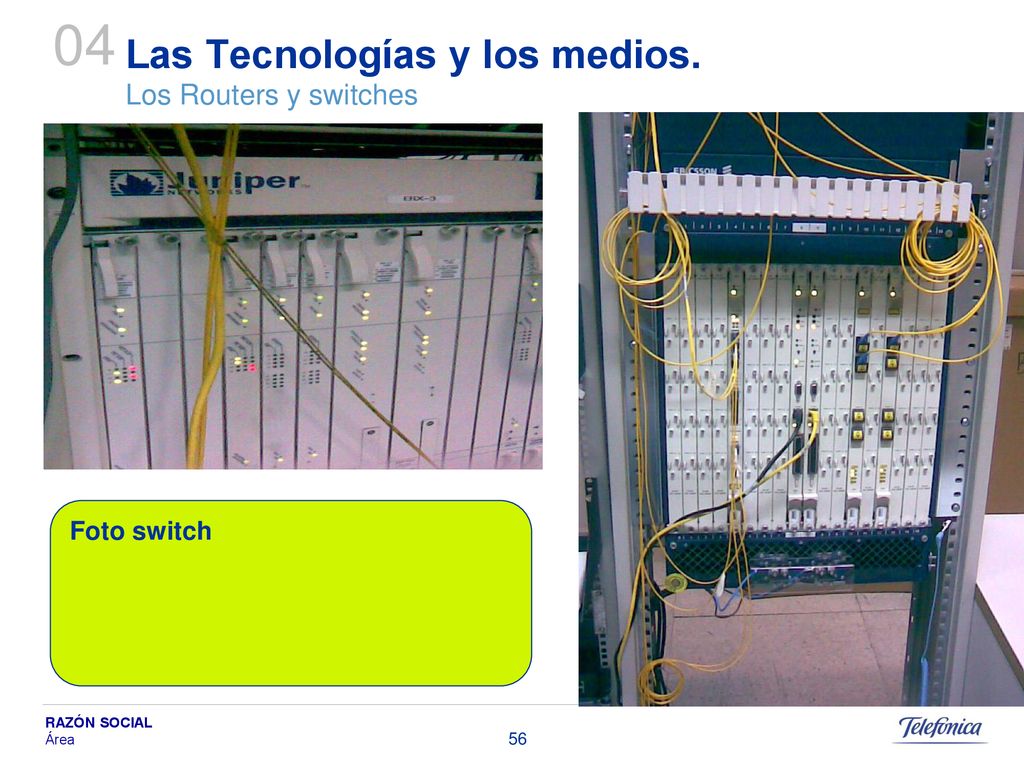

56 Las Tecnologías y los medios. Los Routers y switches
04 Las Tecnologías y los medios. Los Routers y switches Foto switch

57 Las Tecnologías y los medios Principales Cuestiones.
04 Las Tecnologías y los medios Principales Cuestiones. Para comunicar datos de un extremo a otro se debe conocer siempre si hay sincronismo o no entre los extremos. Si se transportan datos digitales o analógicos. Si se comunicara extremos en forma simétrica. Que medio está disponible para la transferencia Que velocidades o distancias se usan o necesitan. Que ancho de Banda se necesitará Como esta compuesta la oferta de servicios. 57 57

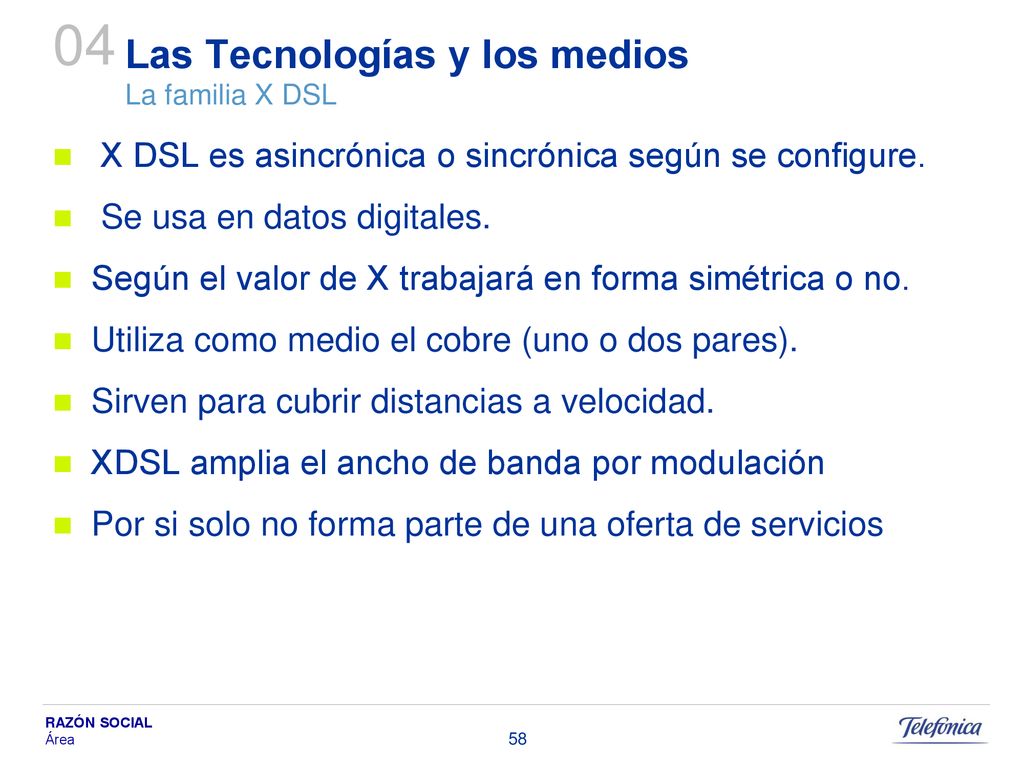

58 Las Tecnologías y los medios La familia X DSL
04 Las Tecnologías y los medios La familia X DSL X DSL es asincrónica o sincrónica según se configure. Se usa en datos digitales. Según el valor de X trabajará en forma simétrica o no. Utiliza como medio el cobre (uno o dos pares). Sirven para cubrir distancias a velocidad. XDSL amplia el ancho de banda por modulación Por si solo no forma parte de una oferta de servicios 58 58

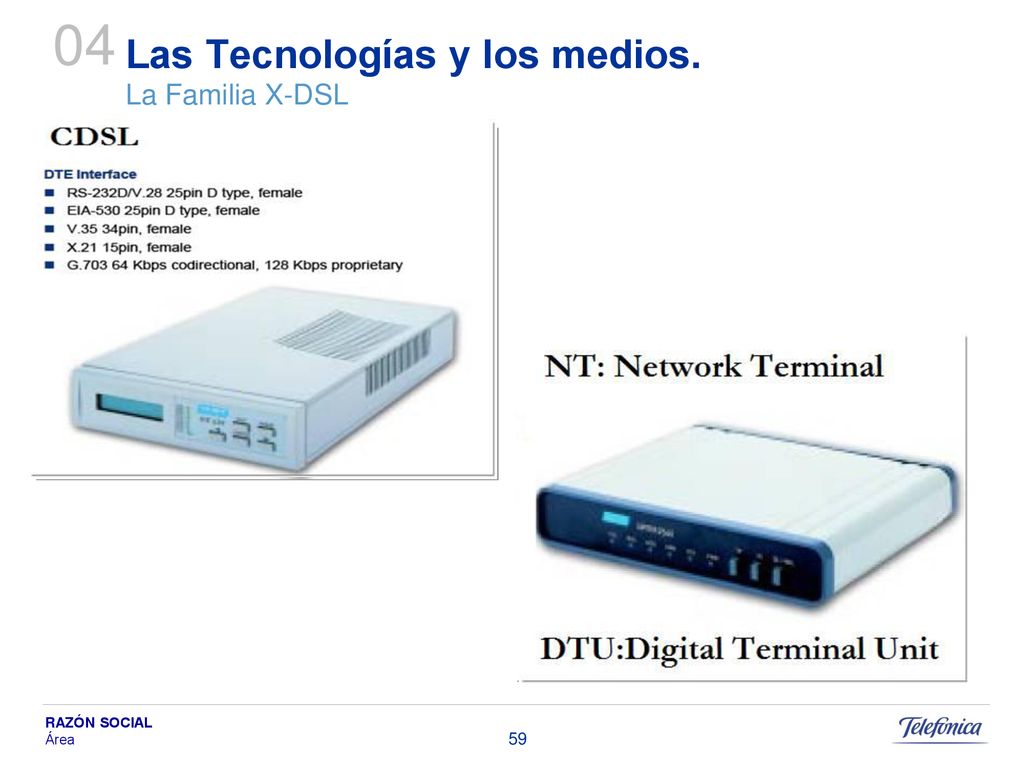

59 Las Tecnologías y los medios. La Familia X-DSL
04 Las Tecnologías y los medios. La Familia X-DSL

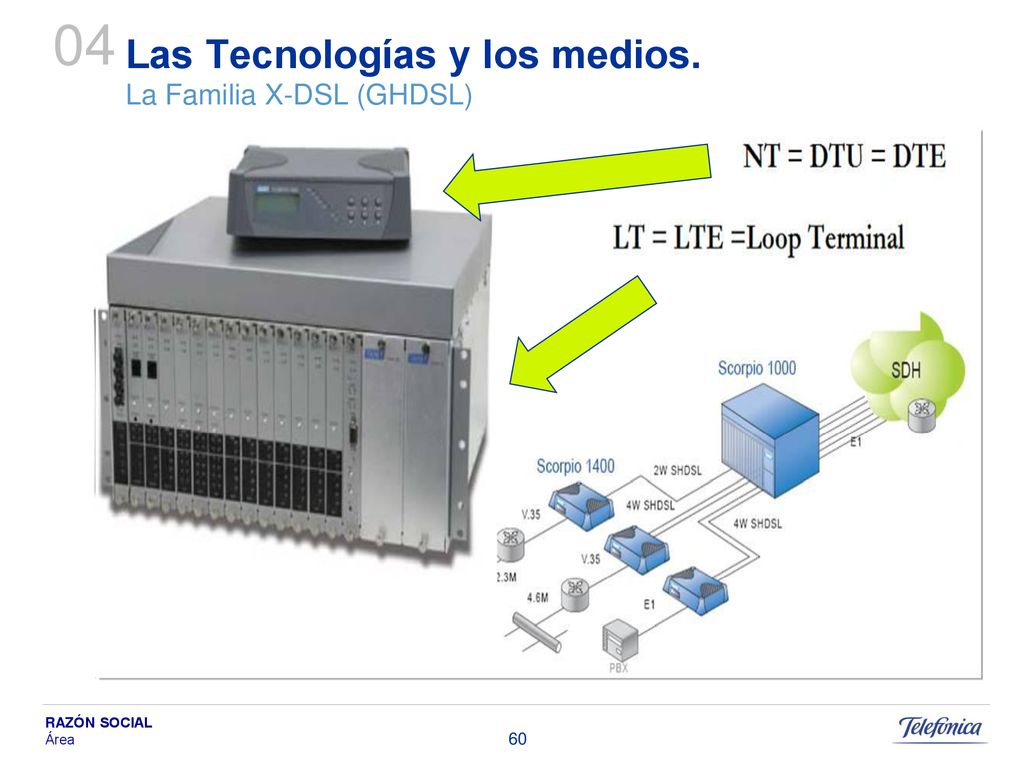

60 Las Tecnologías y los medios. La Familia X-DSL (GHDSL)
04 Las Tecnologías y los medios. La Familia X-DSL (GHDSL)

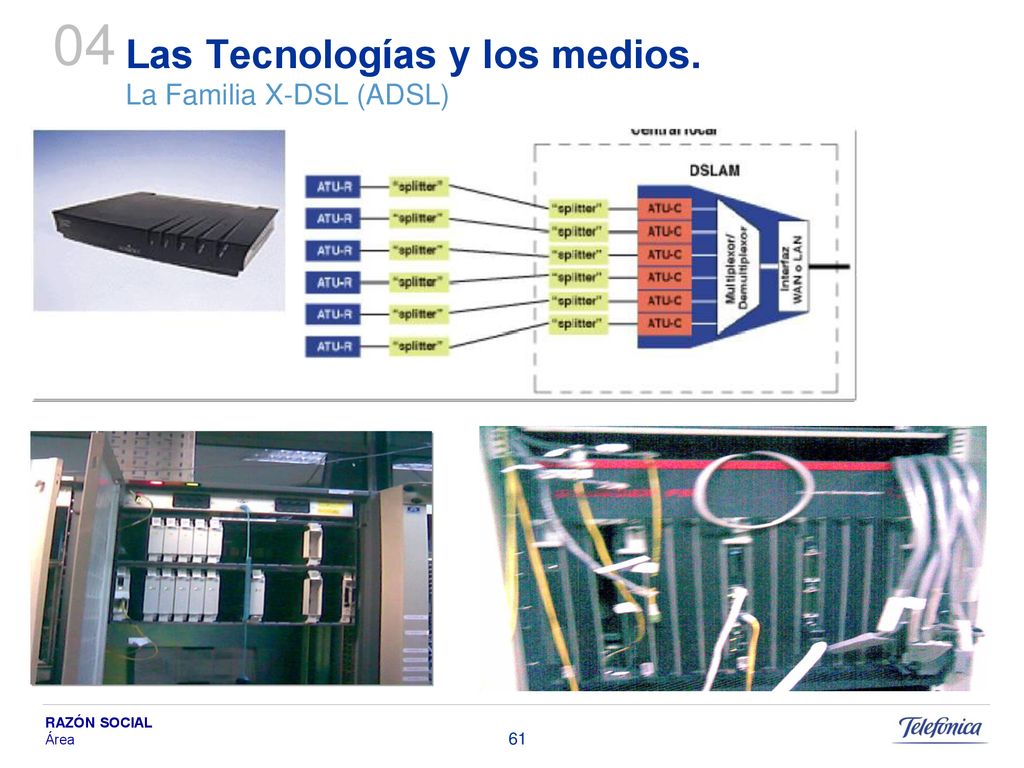

61 Las Tecnologías y los medios. La Familia X-DSL (ADSL)
04 Las Tecnologías y los medios. La Familia X-DSL (ADSL)

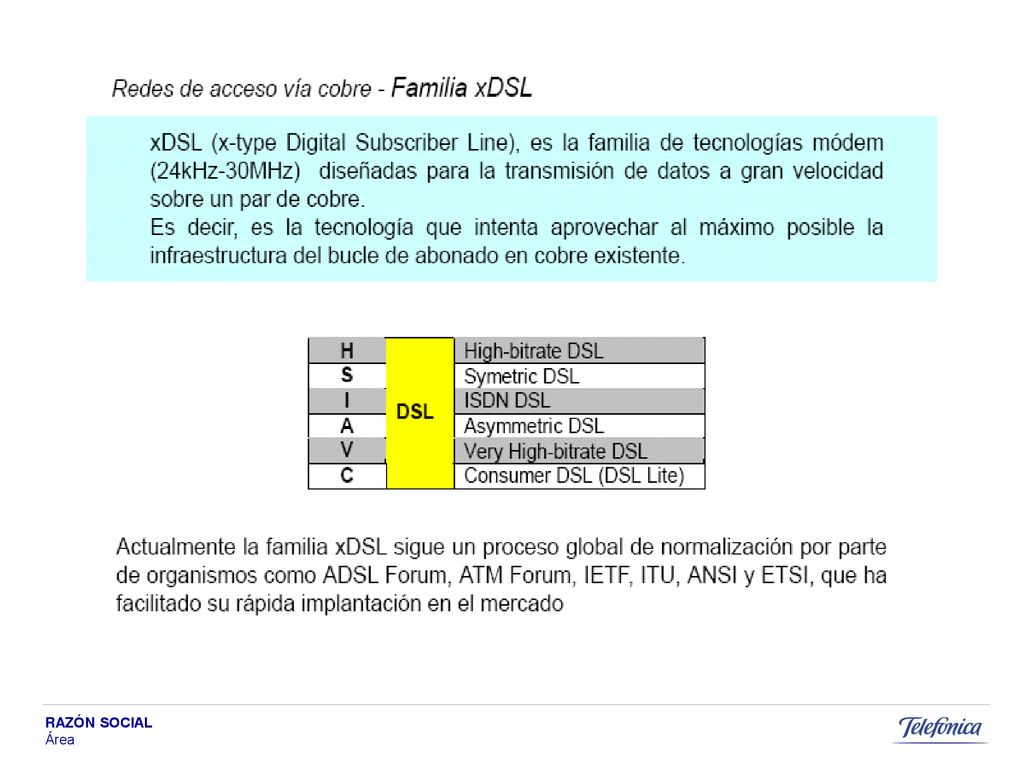

62

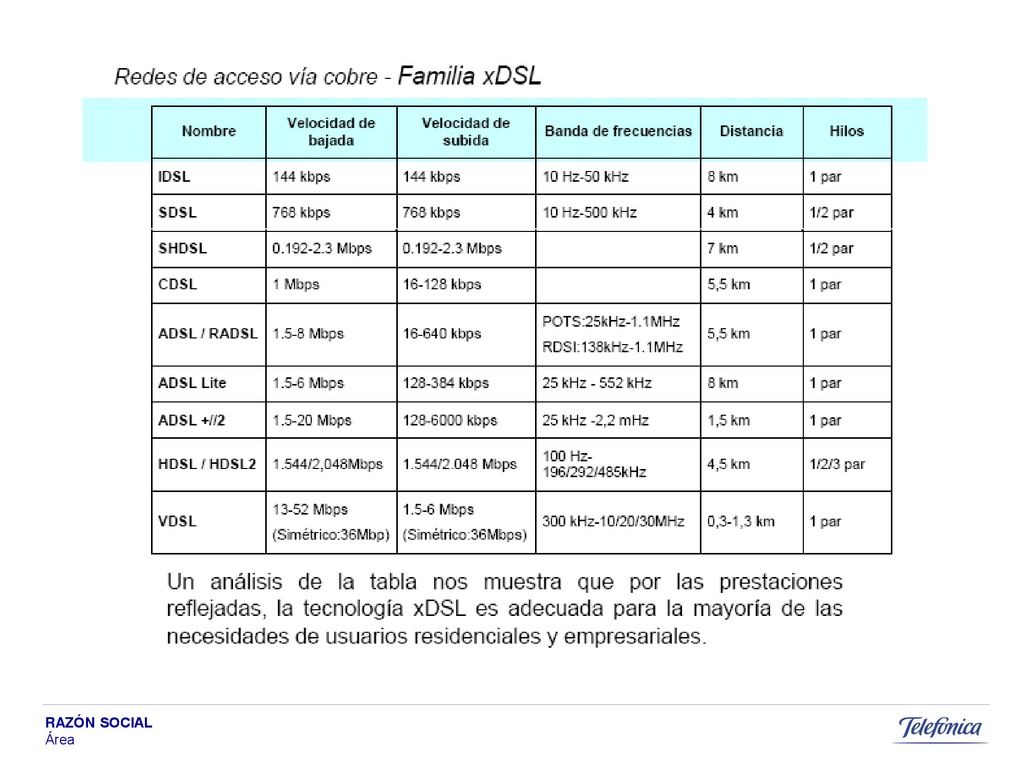

63

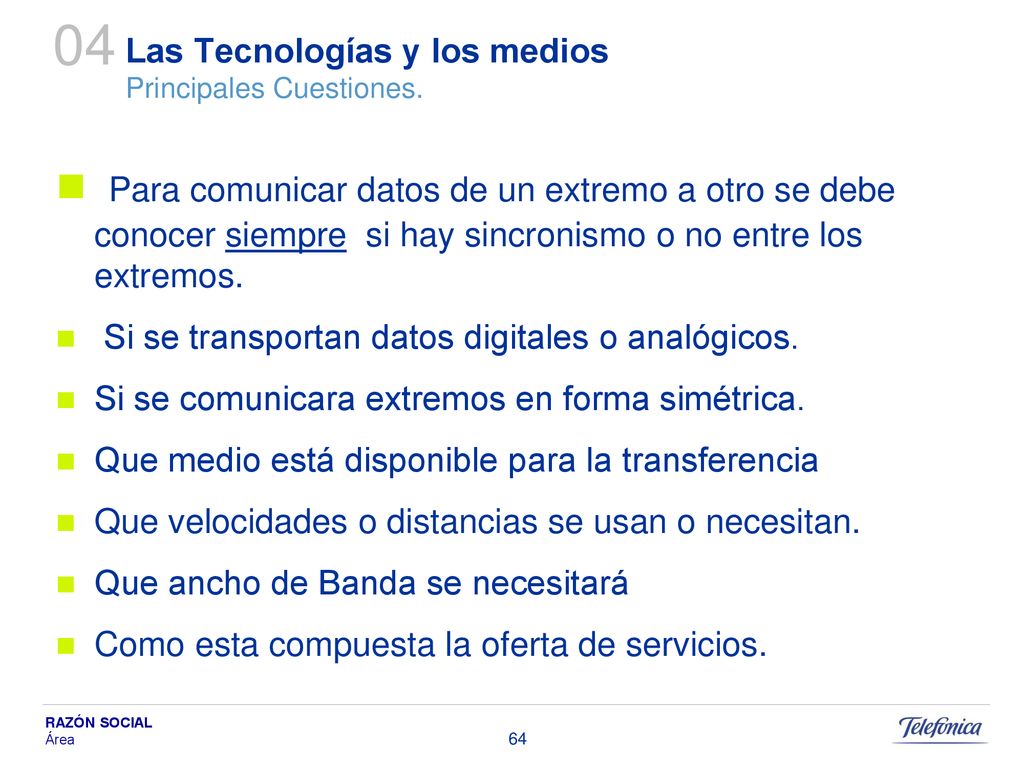

64 Las Tecnologías y los medios Principales Cuestiones.
04 Las Tecnologías y los medios Principales Cuestiones. Para comunicar datos de un extremo a otro se debe conocer siempre si hay sincronismo o no entre los extremos. Si se transportan datos digitales o analógicos. Si se comunicara extremos en forma simétrica. Que medio está disponible para la transferencia Que velocidades o distancias se usan o necesitan. Que ancho de Banda se necesitará Como esta compuesta la oferta de servicios. 64 64

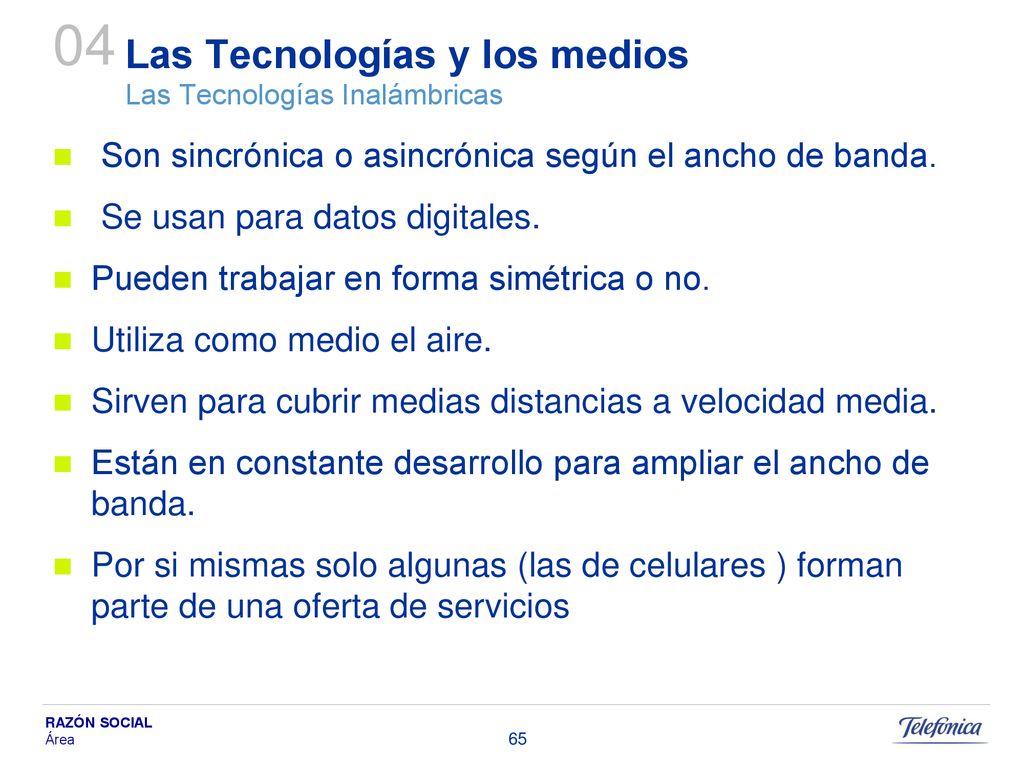

65 Las Tecnologías y los medios Las Tecnologías Inalámbricas
04 Las Tecnologías y los medios Las Tecnologías Inalámbricas Son sincrónica o asincrónica según el ancho de banda. Se usan para datos digitales. Pueden trabajar en forma simétrica o no. Utiliza como medio el aire. Sirven para cubrir medias distancias a velocidad media. Están en constante desarrollo para ampliar el ancho de banda. Por si mismas solo algunas (las de celulares ) forman parte de una oferta de servicios 65 65

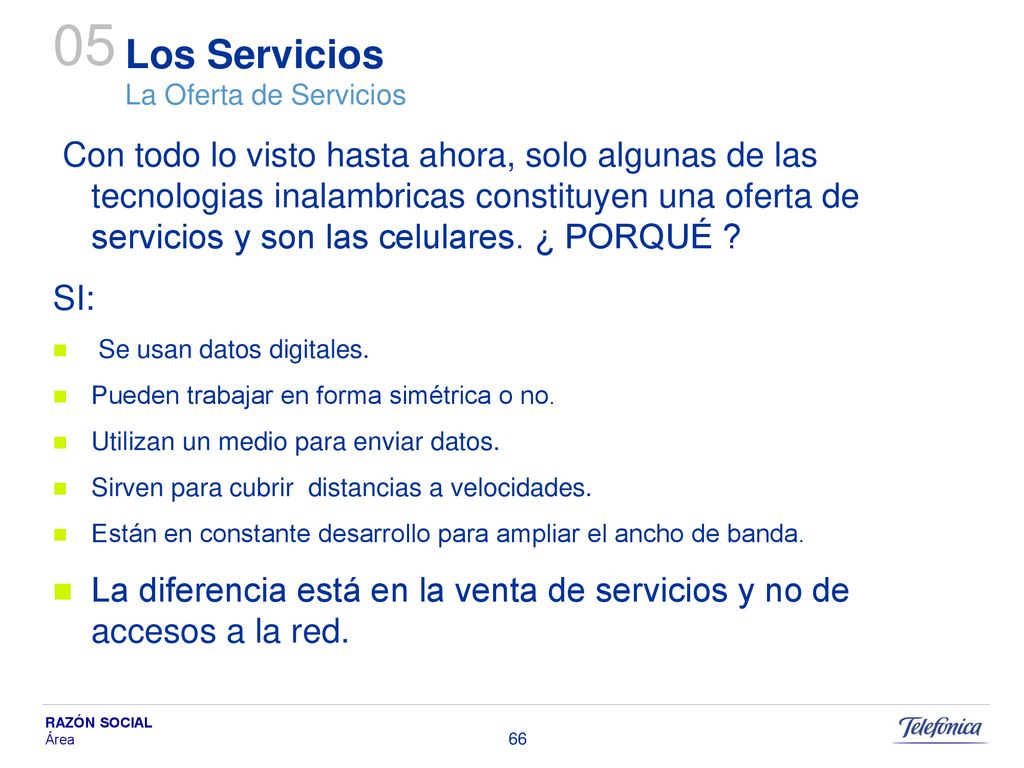

66 Los Servicios La Oferta de Servicios
05 Los Servicios La Oferta de Servicios Con todo lo visto hasta ahora, solo algunas de las tecnologias inalambricas constituyen una oferta de servicios y son las celulares. ¿ PORQUÉ ? SI: Se usan datos digitales. Pueden trabajar en forma simétrica o no. Utilizan un medio para enviar datos. Sirven para cubrir distancias a velocidades. Están en constante desarrollo para ampliar el ancho de banda. La diferencia está en la venta de servicios y no de accesos a la red. 66 66

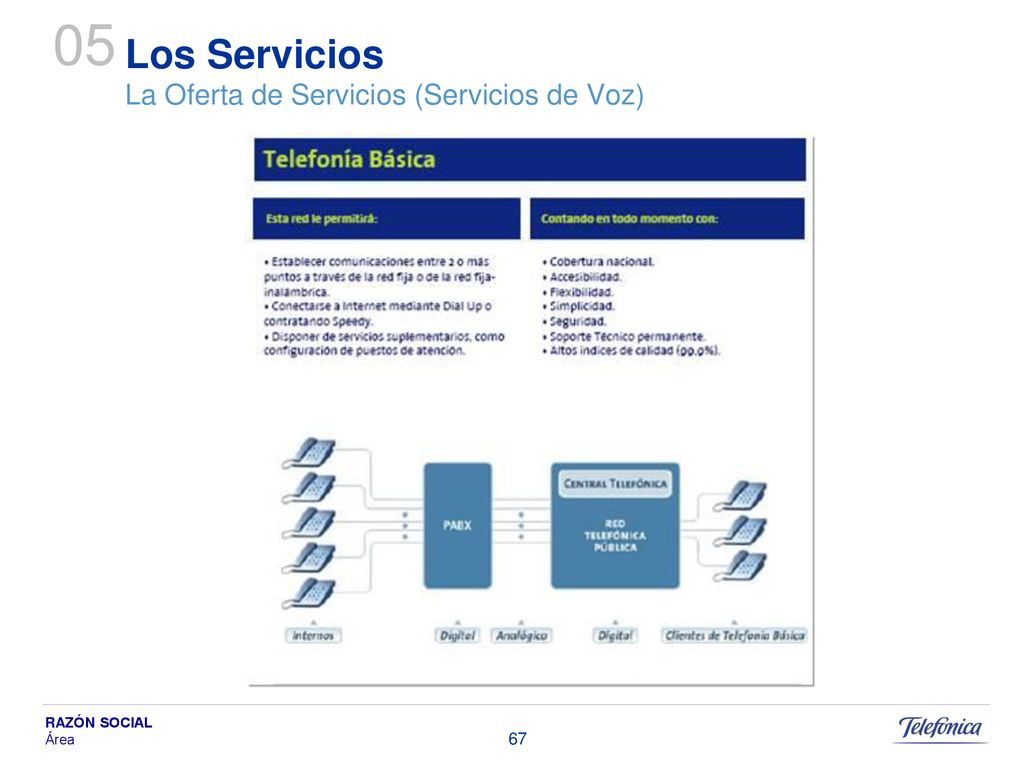

67 Los Servicios La Oferta de Servicios (Servicios de Voz)
05 Los Servicios La Oferta de Servicios (Servicios de Voz) 67 67

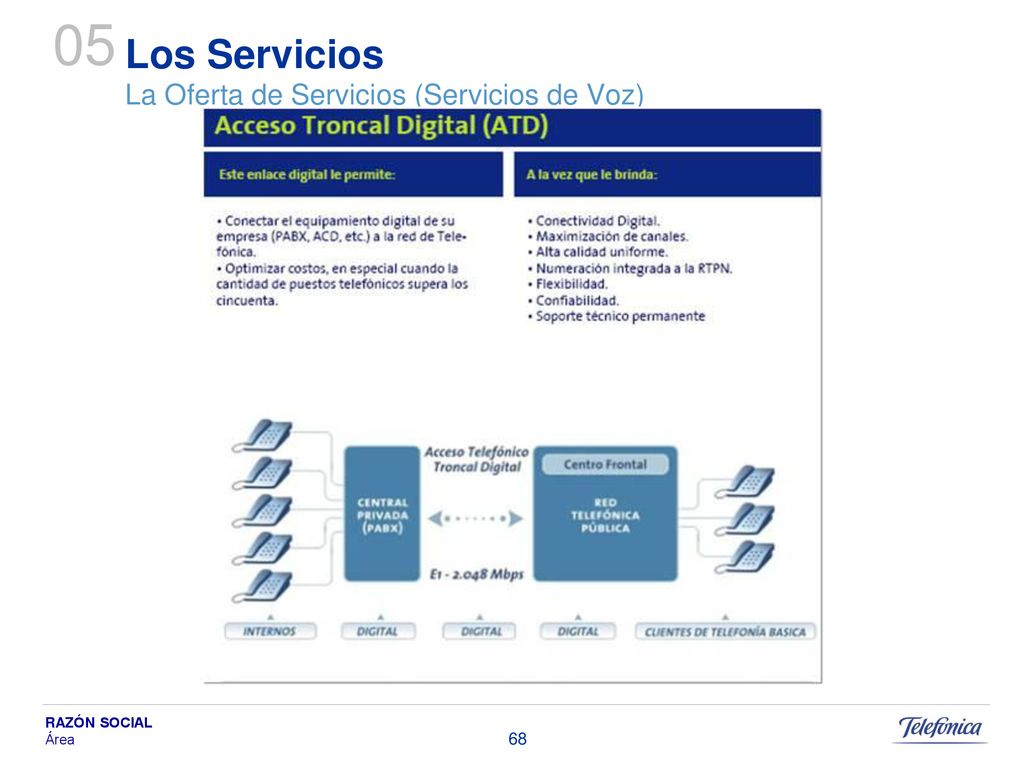

68 Los Servicios La Oferta de Servicios (Servicios de Voz)
05 Los Servicios La Oferta de Servicios (Servicios de Voz) 68 68

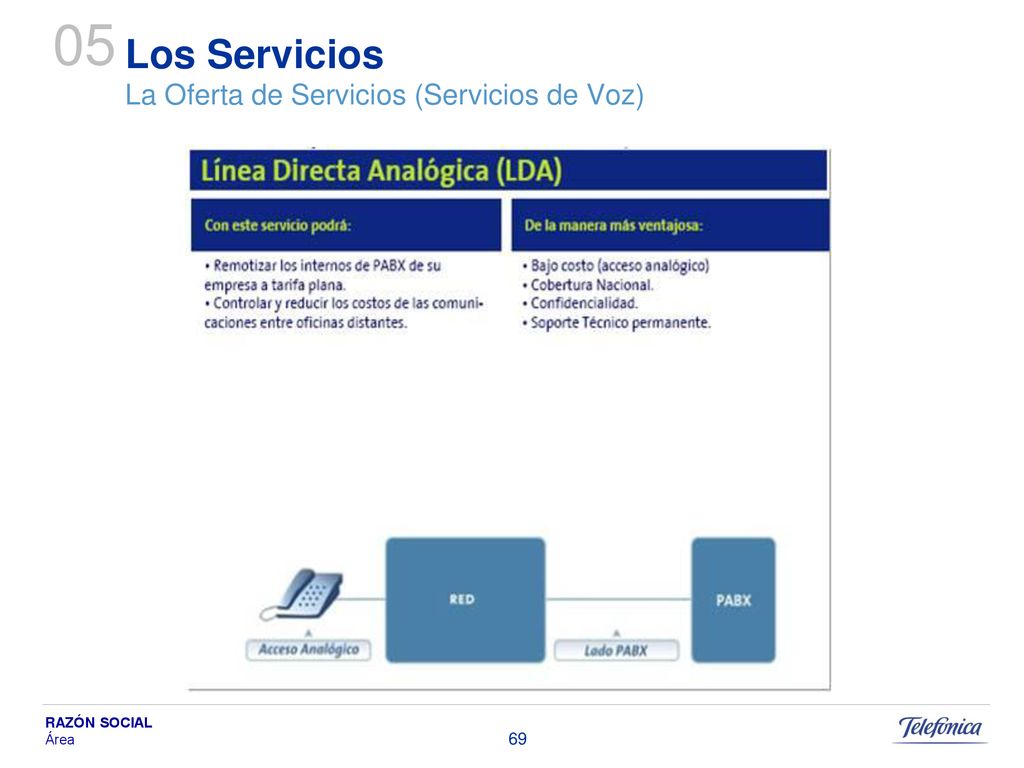

69 Los Servicios La Oferta de Servicios (Servicios de Voz)
05 Los Servicios La Oferta de Servicios (Servicios de Voz) 69 69

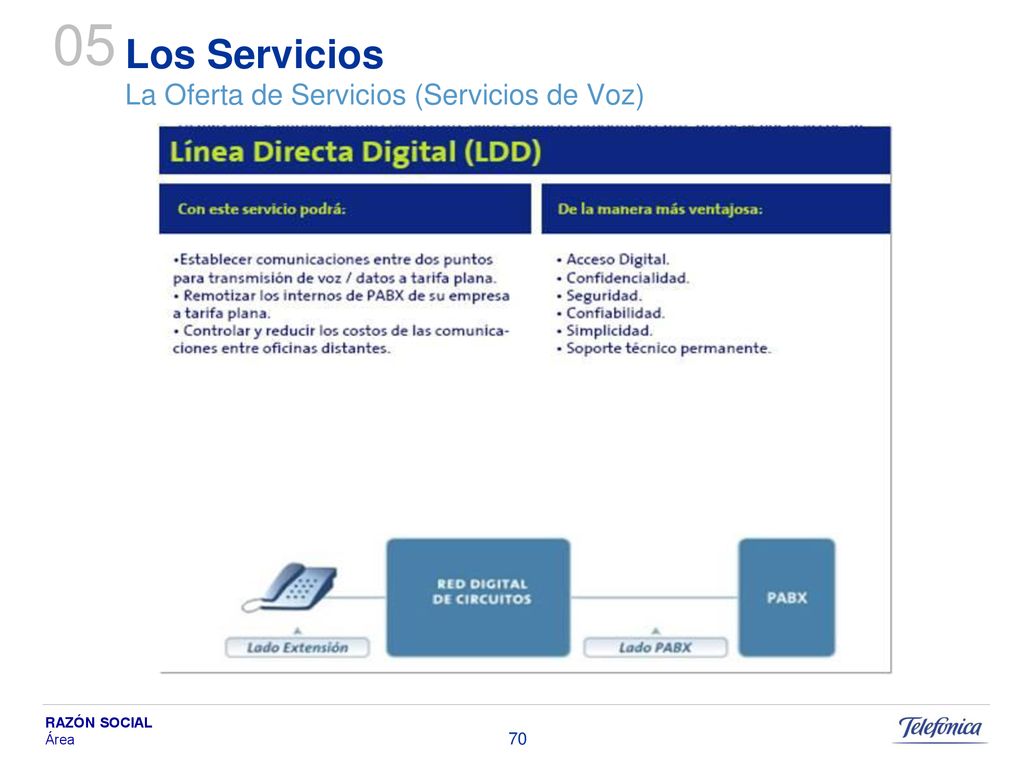

70 Los Servicios La Oferta de Servicios (Servicios de Voz)
05 Los Servicios La Oferta de Servicios (Servicios de Voz) 70 70

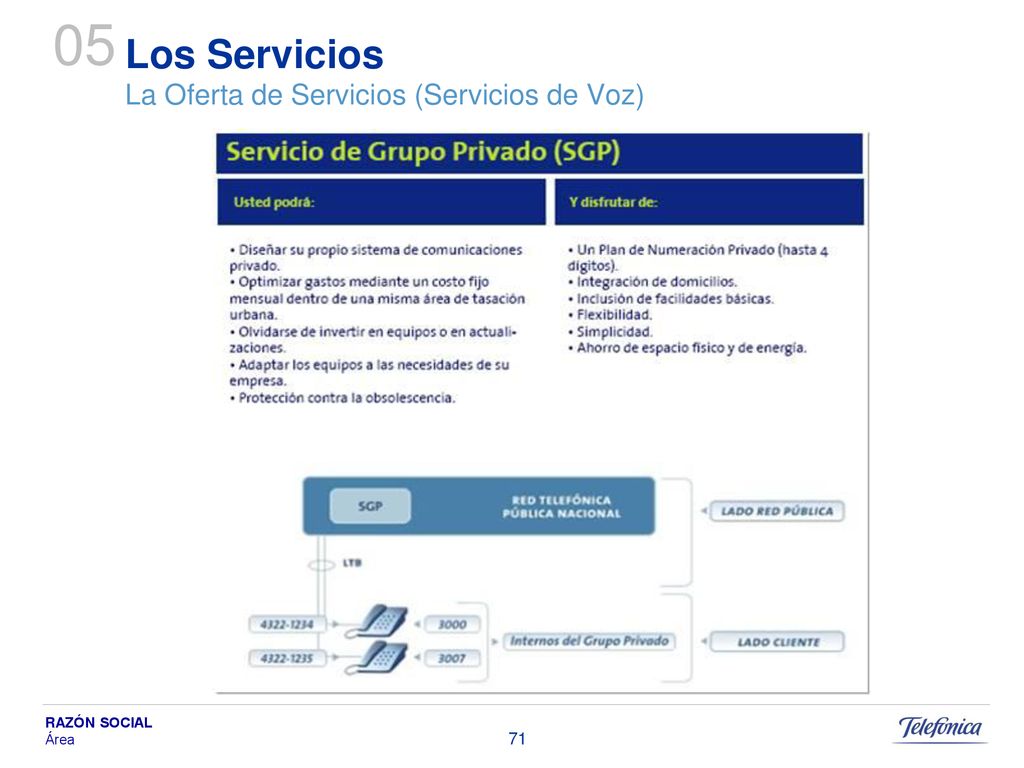

71 Los Servicios La Oferta de Servicios (Servicios de Voz)
05 Los Servicios La Oferta de Servicios (Servicios de Voz) 71 71

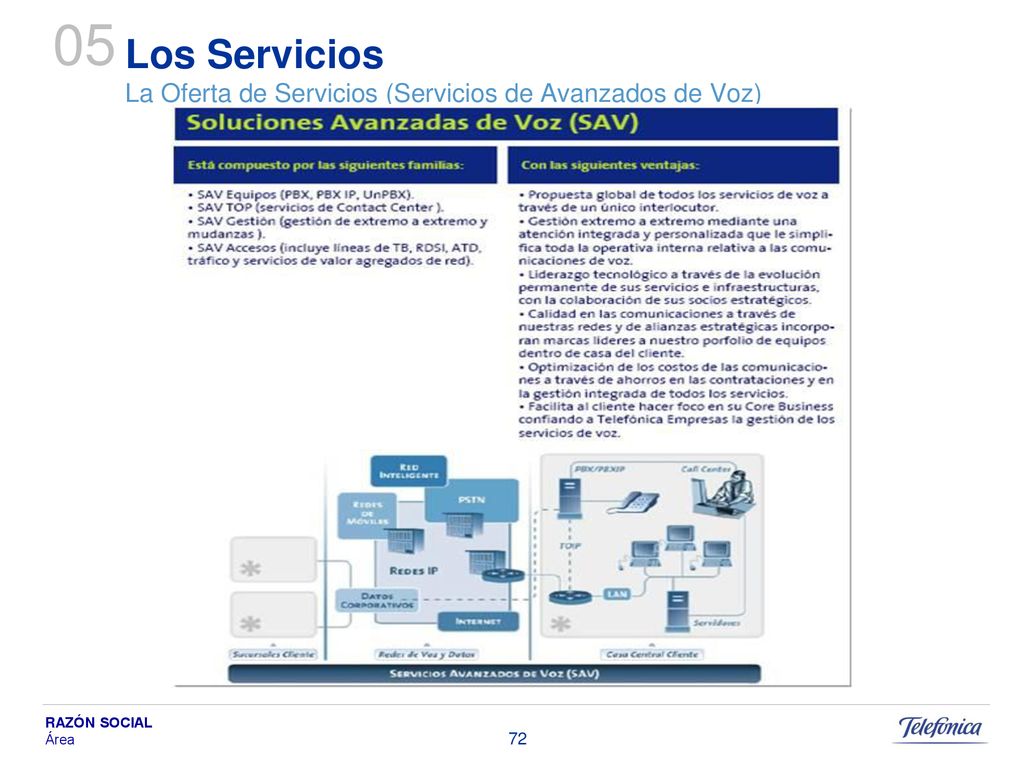

72 Los Servicios La Oferta de Servicios (Servicios de Avanzados de Voz)
05 Los Servicios La Oferta de Servicios (Servicios de Avanzados de Voz) 72 72

73 Los Servicios La Oferta de Servicios (Servicios de Avanzados de Voz)
05 Los Servicios La Oferta de Servicios (Servicios de Avanzados de Voz) 73 73

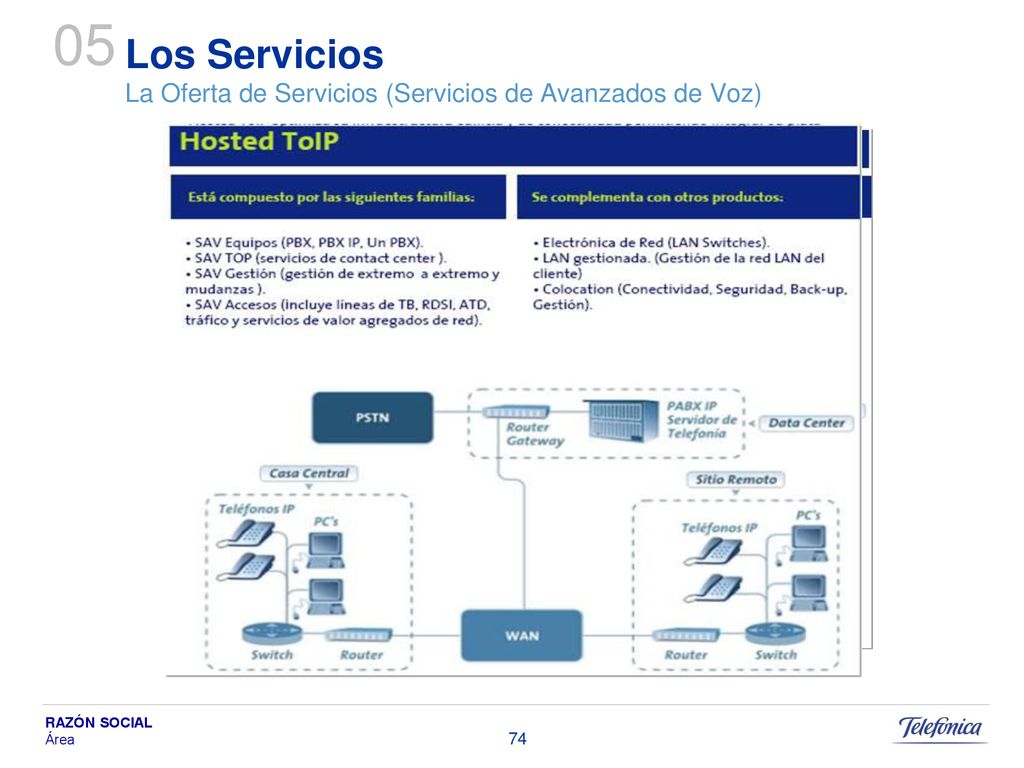

74 Los Servicios La Oferta de Servicios (Servicios de Avanzados de Voz)
05 Los Servicios La Oferta de Servicios (Servicios de Avanzados de Voz) 74 74

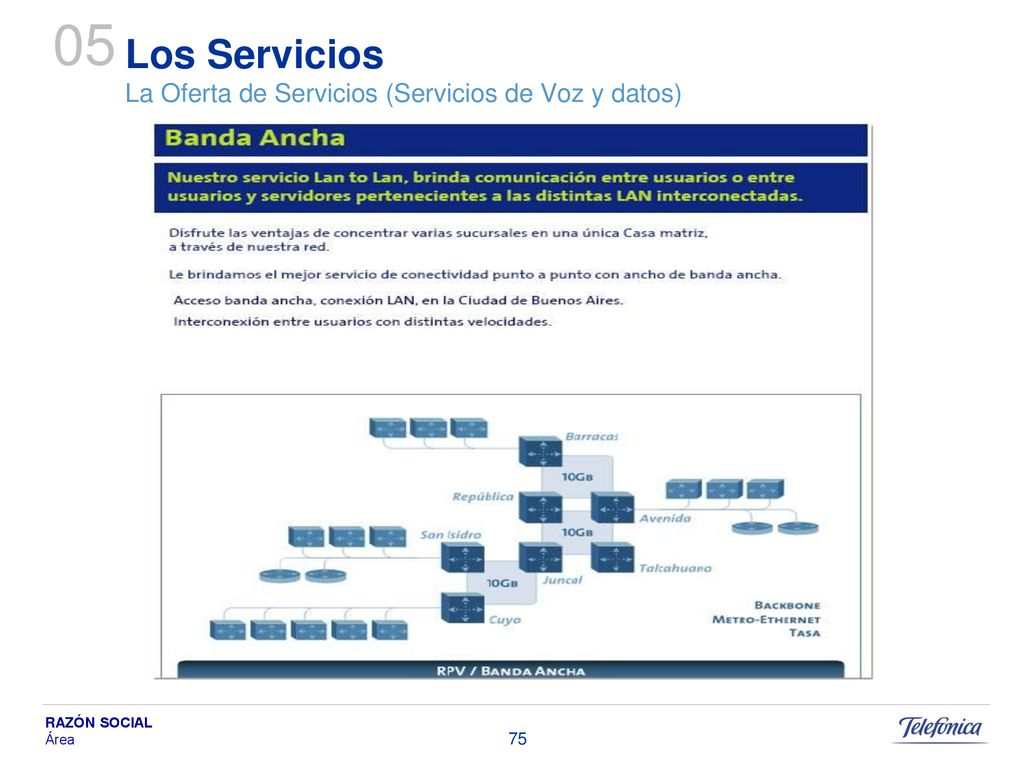

75 Los Servicios La Oferta de Servicios (Servicios de Voz y datos)
05 Los Servicios La Oferta de Servicios (Servicios de Voz y datos) 75 75

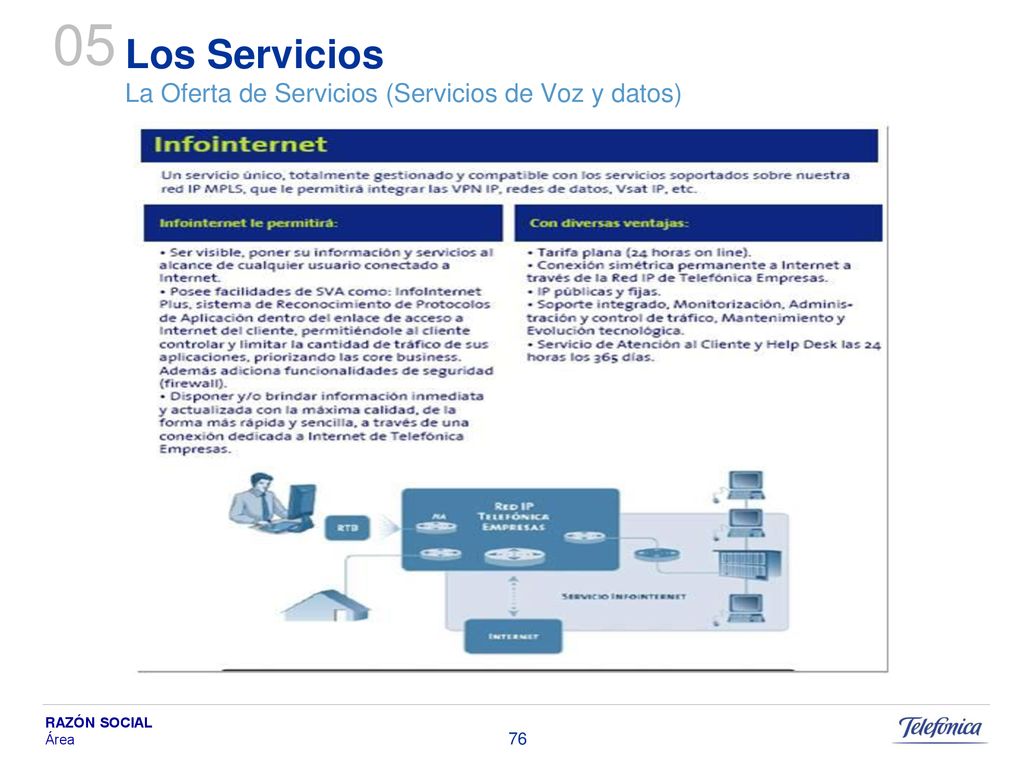

76 Los Servicios La Oferta de Servicios (Servicios de Voz y datos)
05 Los Servicios La Oferta de Servicios (Servicios de Voz y datos) 76 76

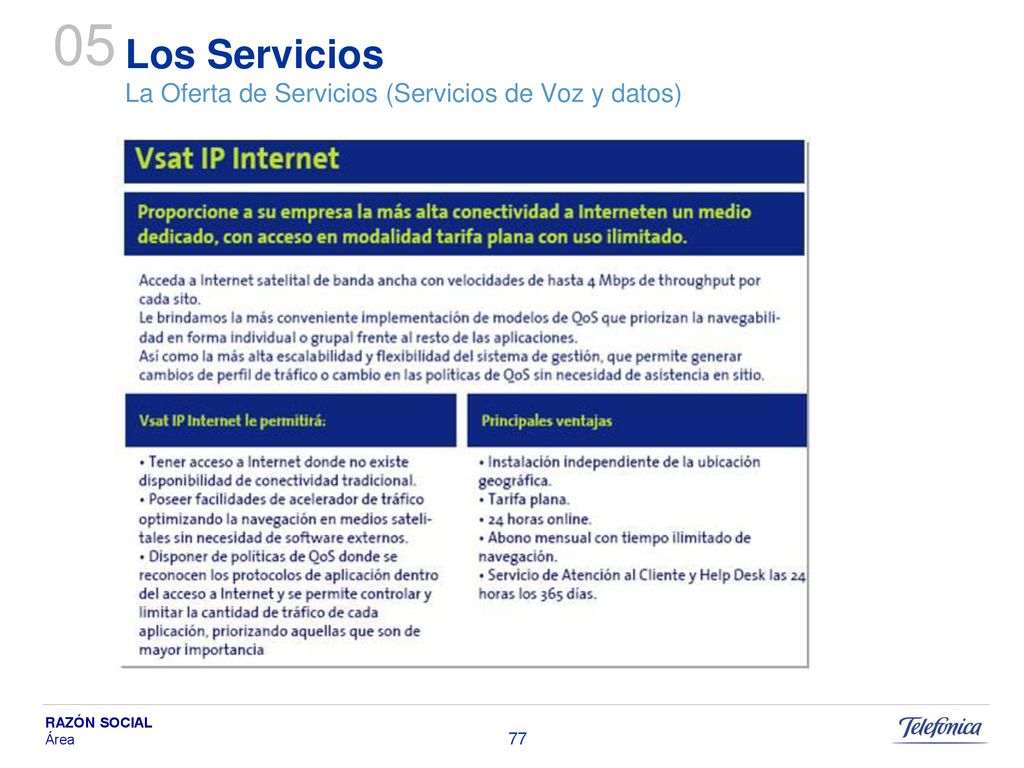

77 Los Servicios La Oferta de Servicios (Servicios de Voz y datos)
05 Los Servicios La Oferta de Servicios (Servicios de Voz y datos) 77 77

78

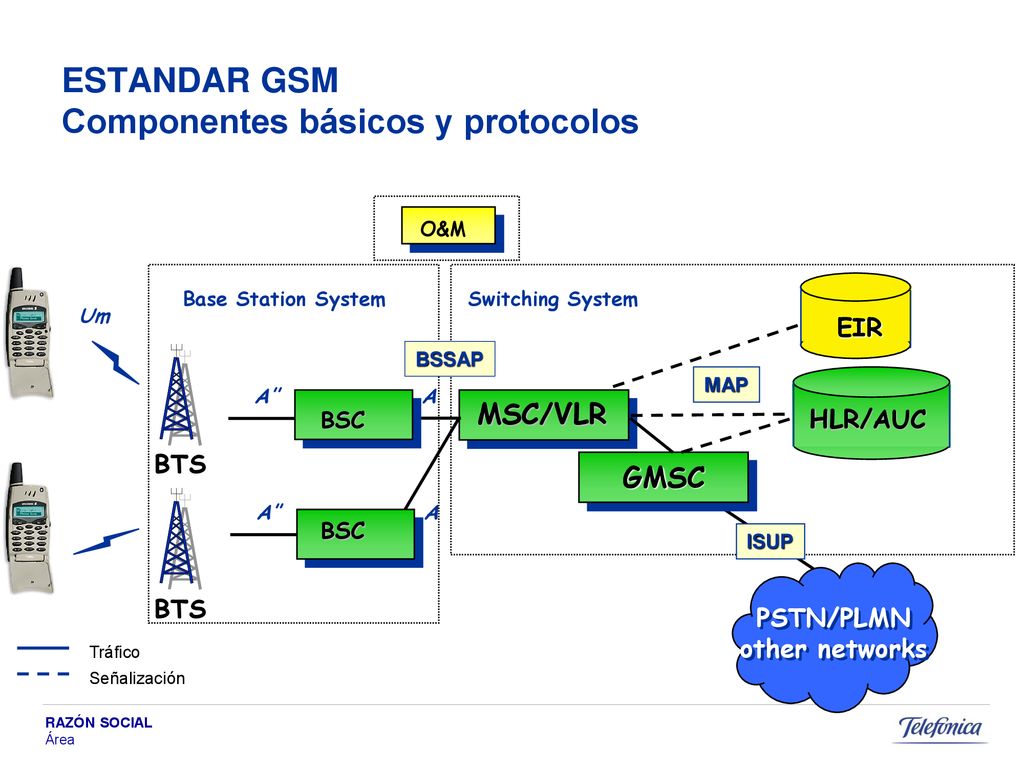

79 ESTANDAR GSM Componentes básicos y protocolos
Um Base Station System BSC A A’’ BTS PSTN/PLMN other networks MSC/VLR HLR/AUC GMSC EIR Switching System MAP BSSAP ISUP La red GSM está dividida en dos sistemas: Base Station System Switching System Cada uno de ellos comprende unidades funcionales que son los componentes individuales de la red. El estándar GSM define estos componentes, sus interfaces (A, Abis,Um) y los distintos protocolos de comunicación. Para la conexión con la red fija (PSTN) se utiliza R2 o ISUP como se mencionó anteriormente. Los nodos del Switching System se comunican con MAP. La mayoría del curso estará concentrado en en los procedimientos de esta señalización. Tráfico Señalización

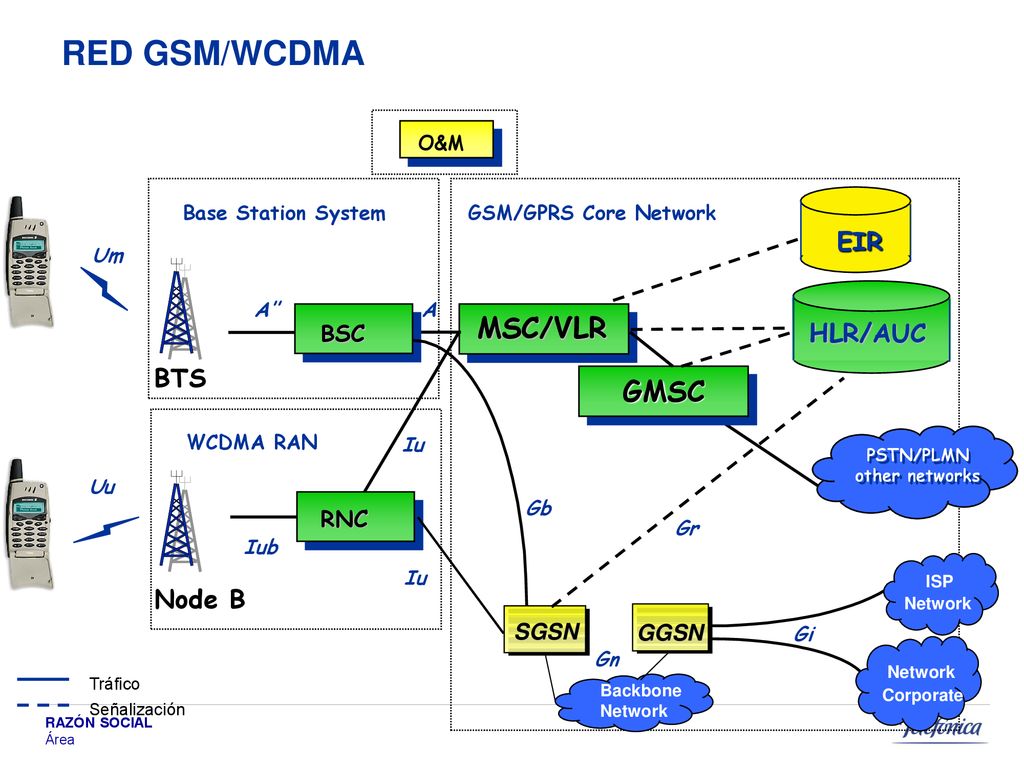

80 RED GSM/WCDMA MSC/VLR GMSC EIR HLR/AUC BTS Node B BSC RNC SGSN GGSN
O&M EIR Base Station System GSM/GPRS Core Network Um HLR/AUC A’’ A MSC/VLR BSC BTS GMSC WCDMA RAN Iu PSTN/PLMN other networks Uu RNC Gb Gr Importantly,WCDMA was to use the GSM/GPRS core network, which minimized the need for new investments for the vast number of existing GSM network operators. Iub Iu ISP Node B Network SGSN GGSN Gi Gn Tráfico Señalización Network Backbone Network Corporate
