1 Data Centers - “Conceptos” Rogelio Ferreira Escutia

2 Estándares

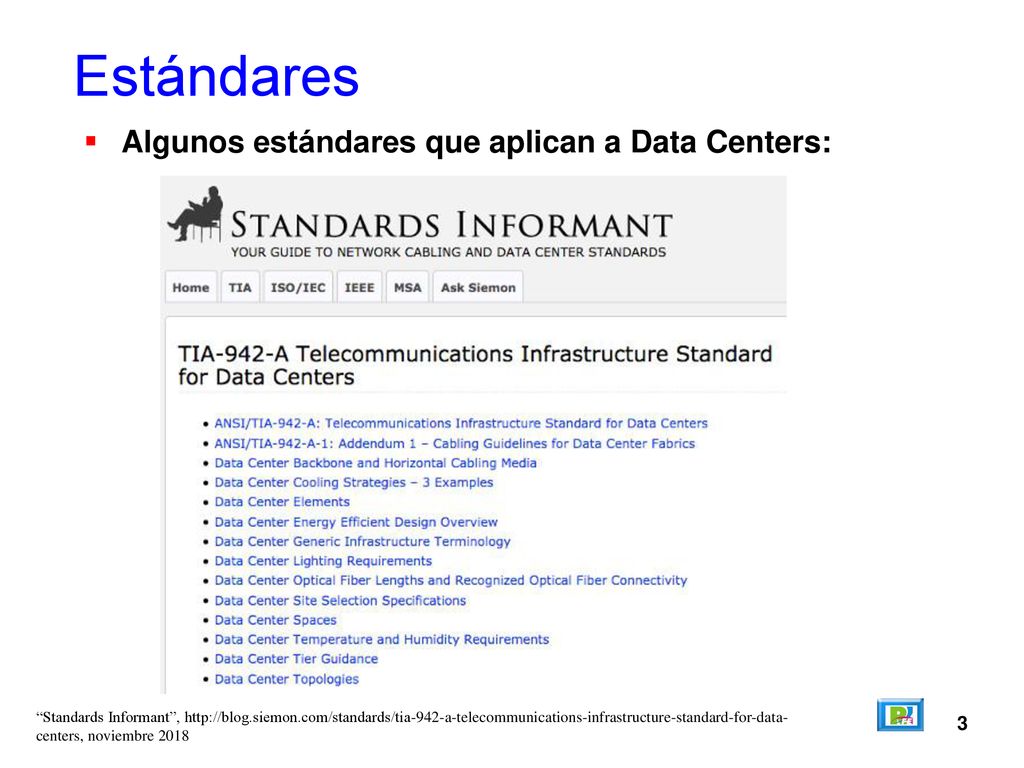

3 Estándares Algunos estándares que aplican a Data Centers: 3
“Standards Informant”, centers, noviembre 2018 3

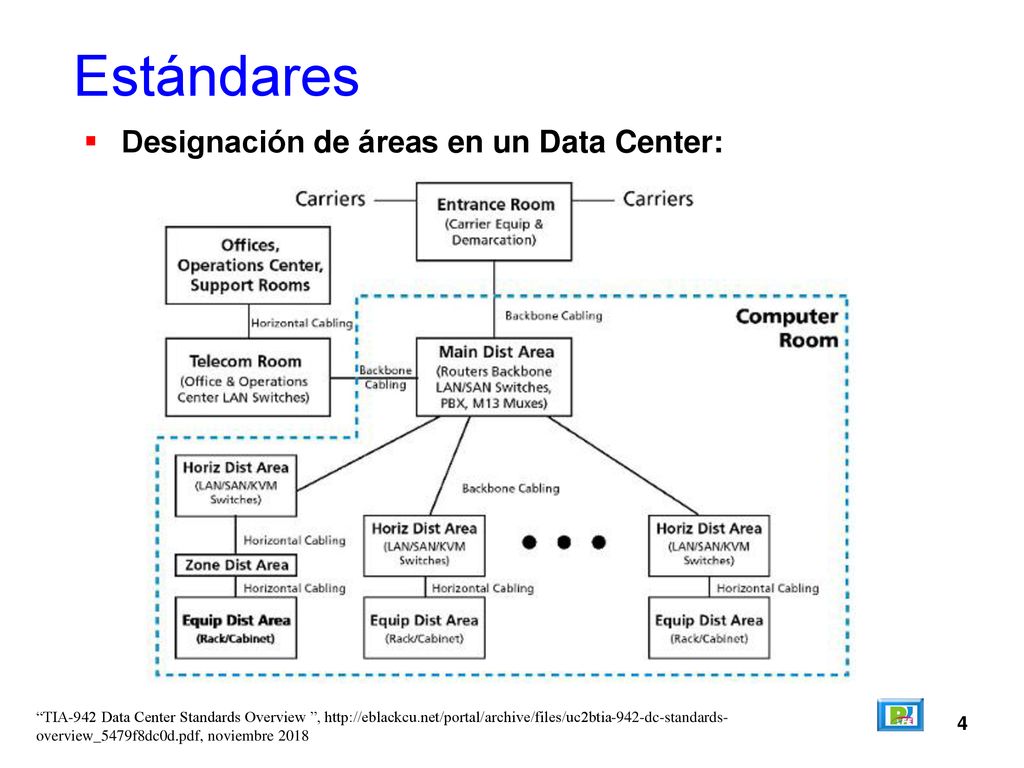

4 Estándares Designación de áreas en un Data Center: 4
“TIA-942 Data Center Standards Overview ”, overview_5479f8dc0d.pdf, noviembre 2018 4

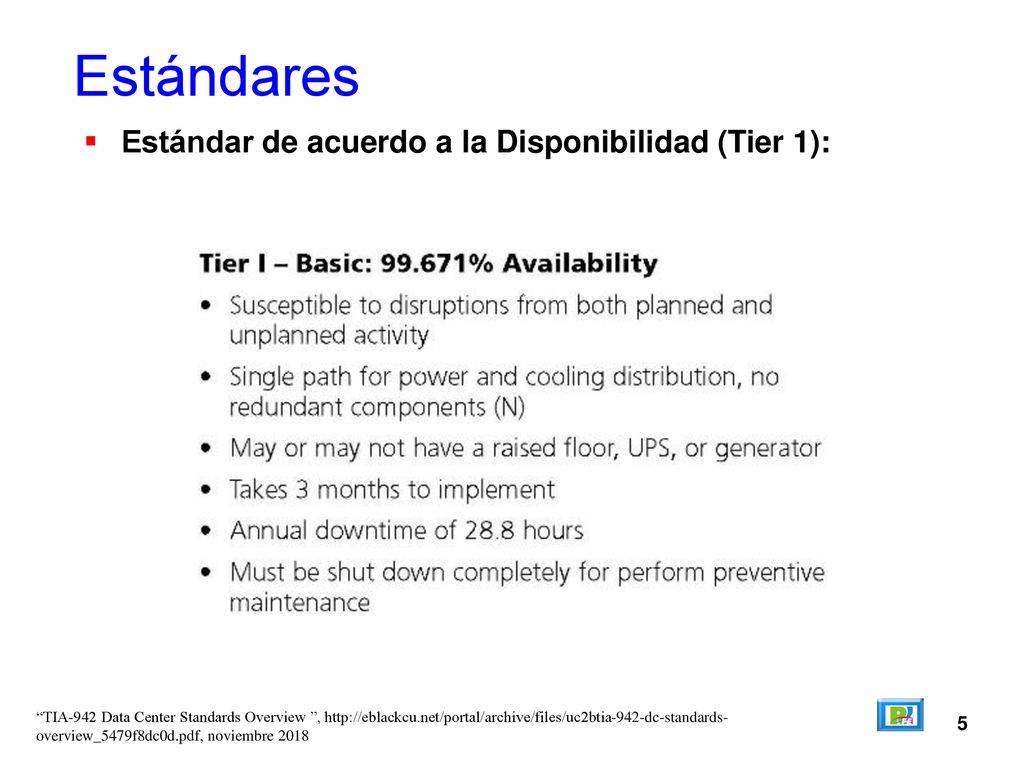

5 Estándares Estándar de acuerdo a la Disponibilidad (Tier 1): 5
“TIA-942 Data Center Standards Overview ”, overview_5479f8dc0d.pdf, noviembre 2018 5

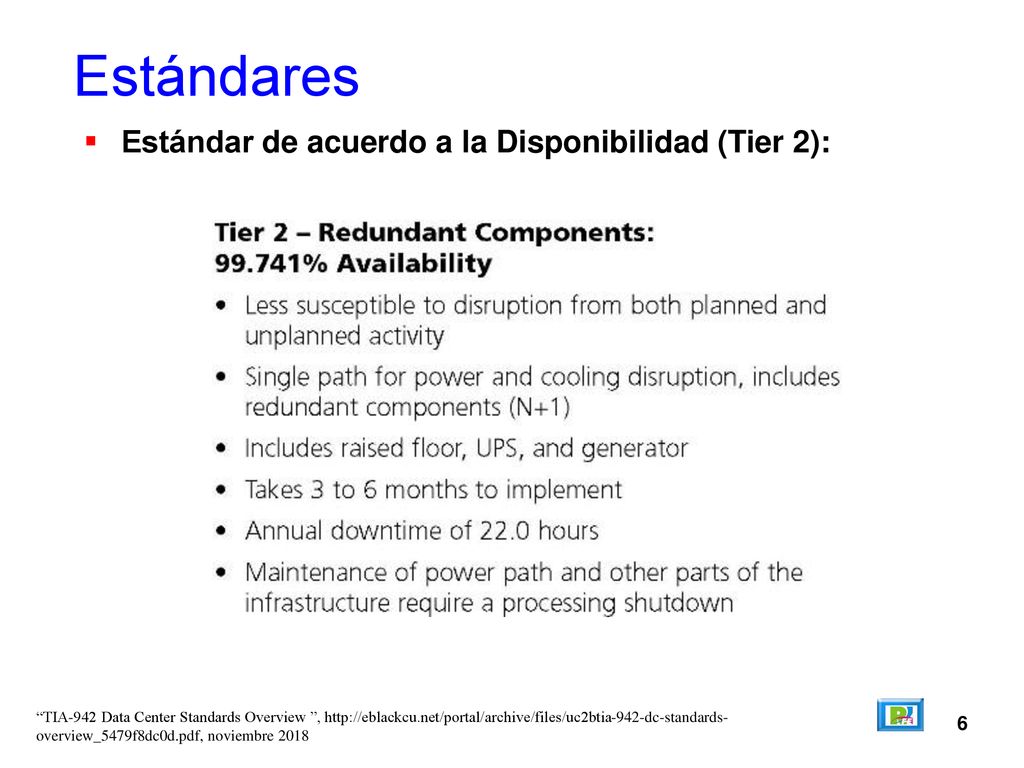

6 Estándares Estándar de acuerdo a la Disponibilidad (Tier 2): 6
“TIA-942 Data Center Standards Overview ”, overview_5479f8dc0d.pdf, noviembre 2018 6

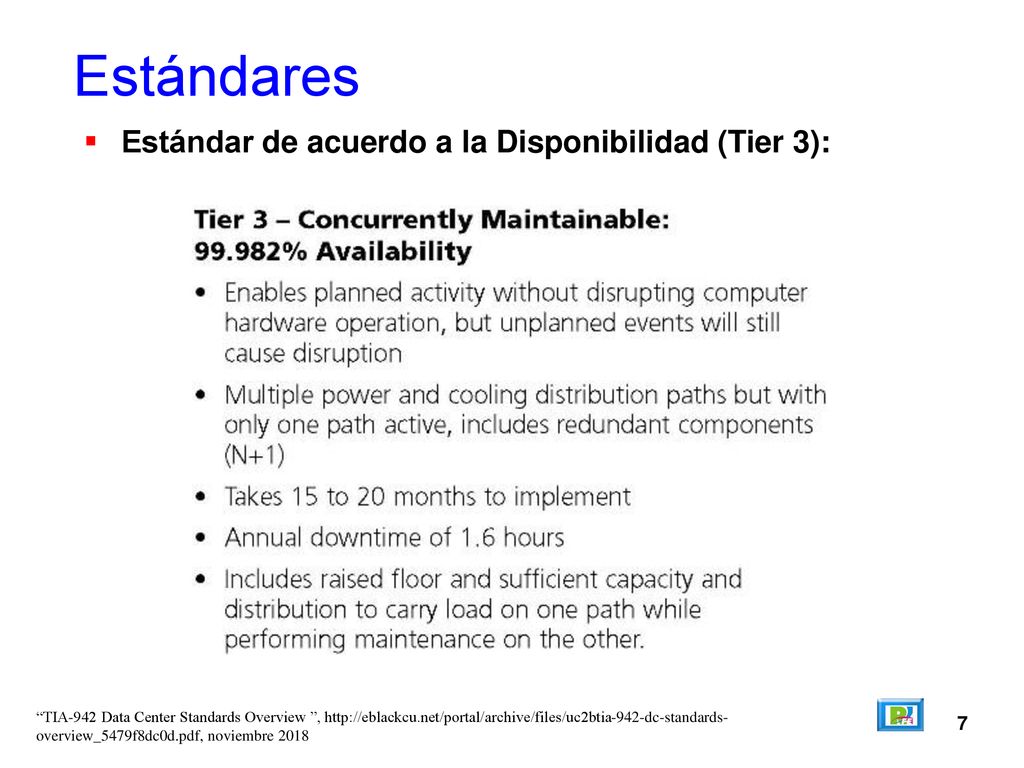

7 Estándares Estándar de acuerdo a la Disponibilidad (Tier 3): 7
“TIA-942 Data Center Standards Overview ”, overview_5479f8dc0d.pdf, noviembre 2018 7

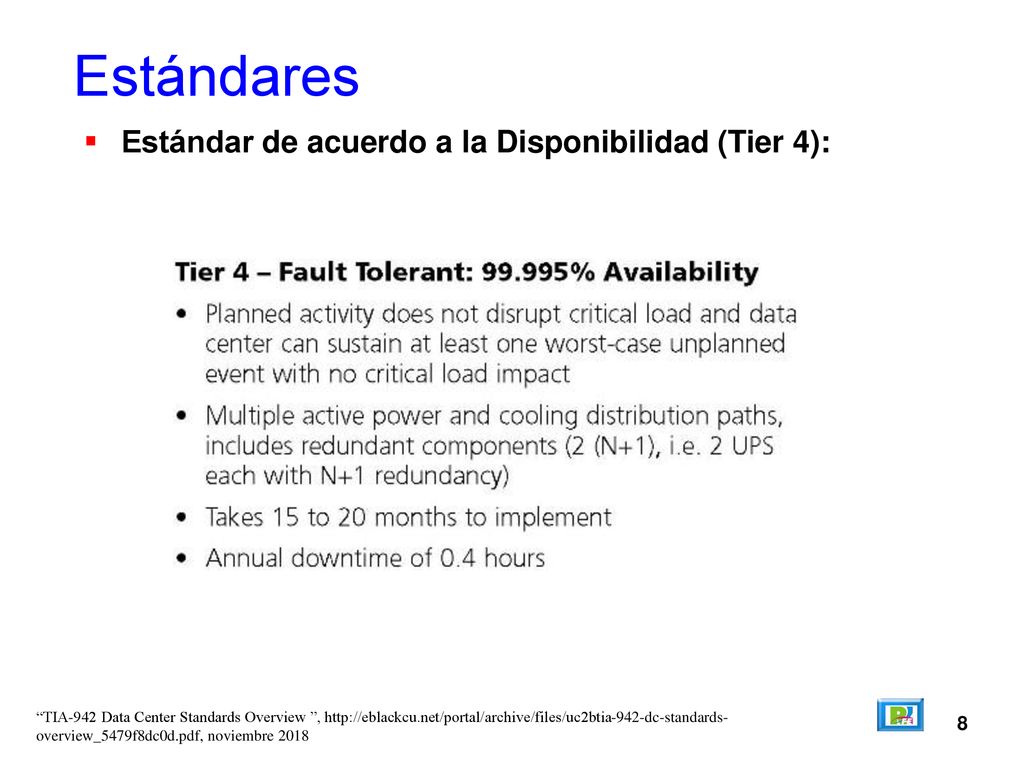

8 Estándares Estándar de acuerdo a la Disponibilidad (Tier 4): 8
“TIA-942 Data Center Standards Overview ”, overview_5479f8dc0d.pdf, noviembre 2018 8

9 Edificio

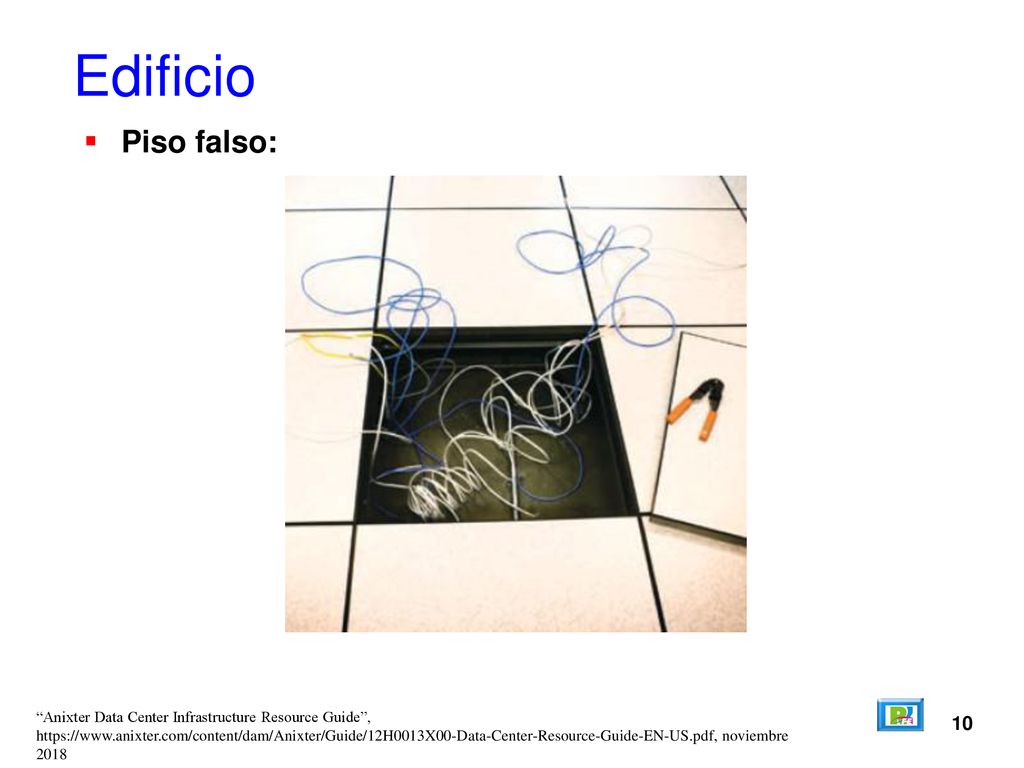

10 Edificio Piso falso: “Anixter Data Center Infrastructure Resource Guide”, noviembre 10

11 Sistema Eléctrico

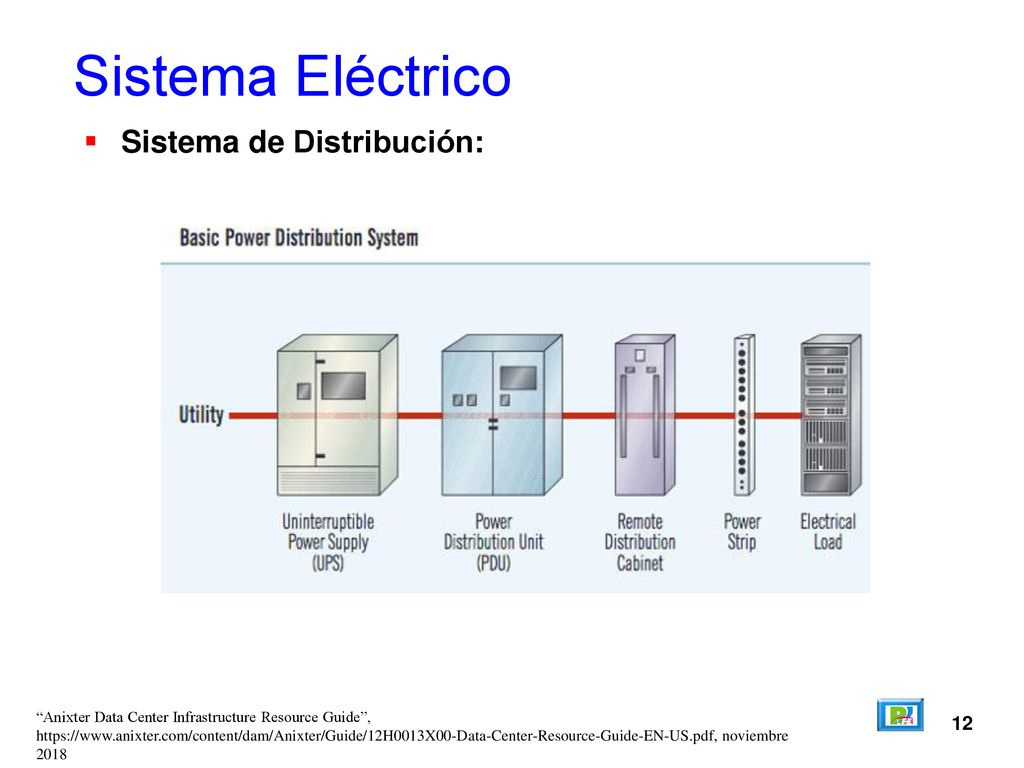

12 Sistema Eléctrico Sistema de Distribución: 12
“Anixter Data Center Infrastructure Resource Guide”, noviembre 12

13 Equipos

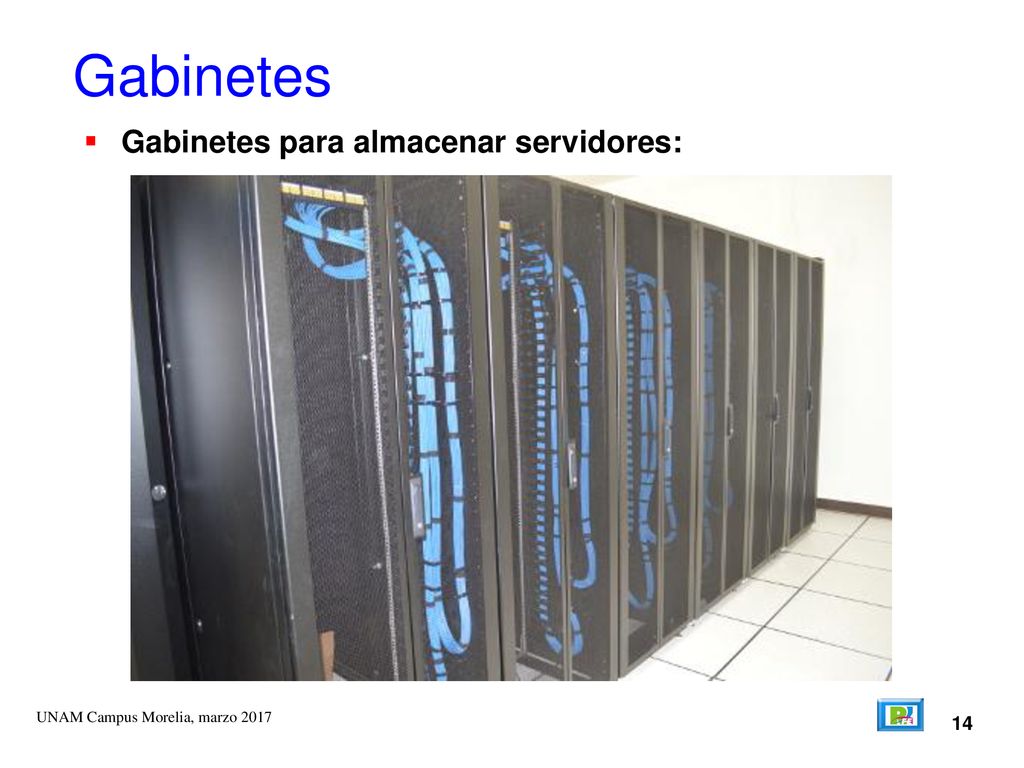

14 Gabinetes Gabinetes para almacenar servidores: 14
UNAM Campus Morelia, marzo 2017 14

15 Rack de servidores Vista frontal: UNAM Campus Morelia, marzo 2017 15

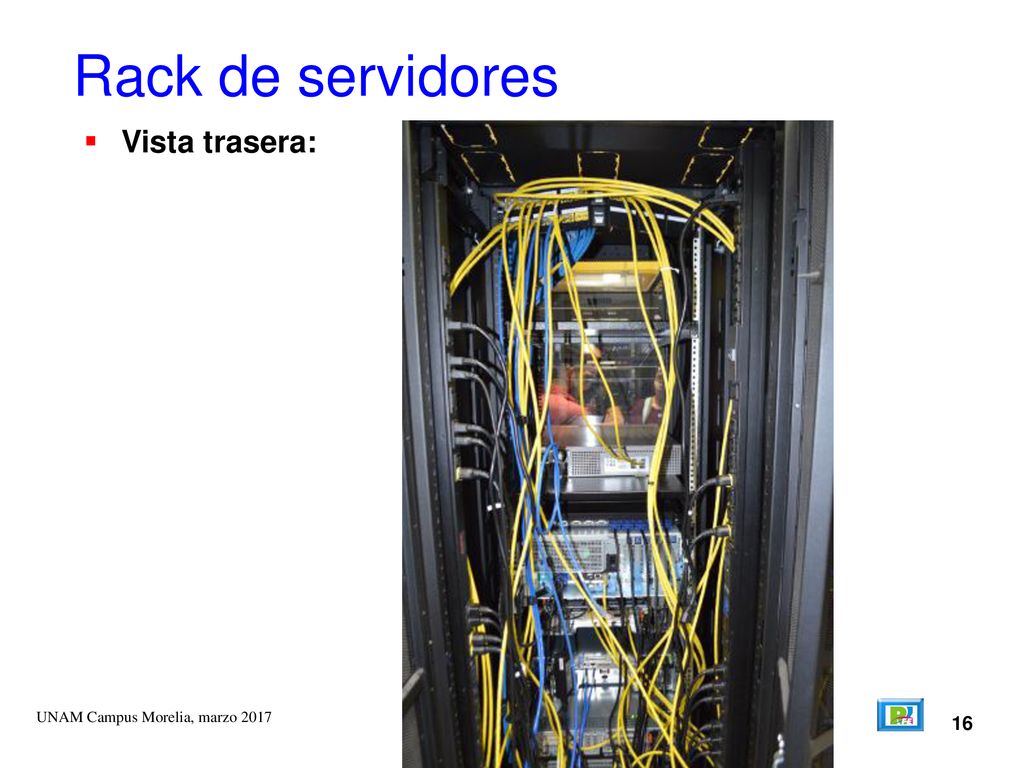

16 Rack de servidores Vista trasera: UNAM Campus Morelia, marzo 2017 16

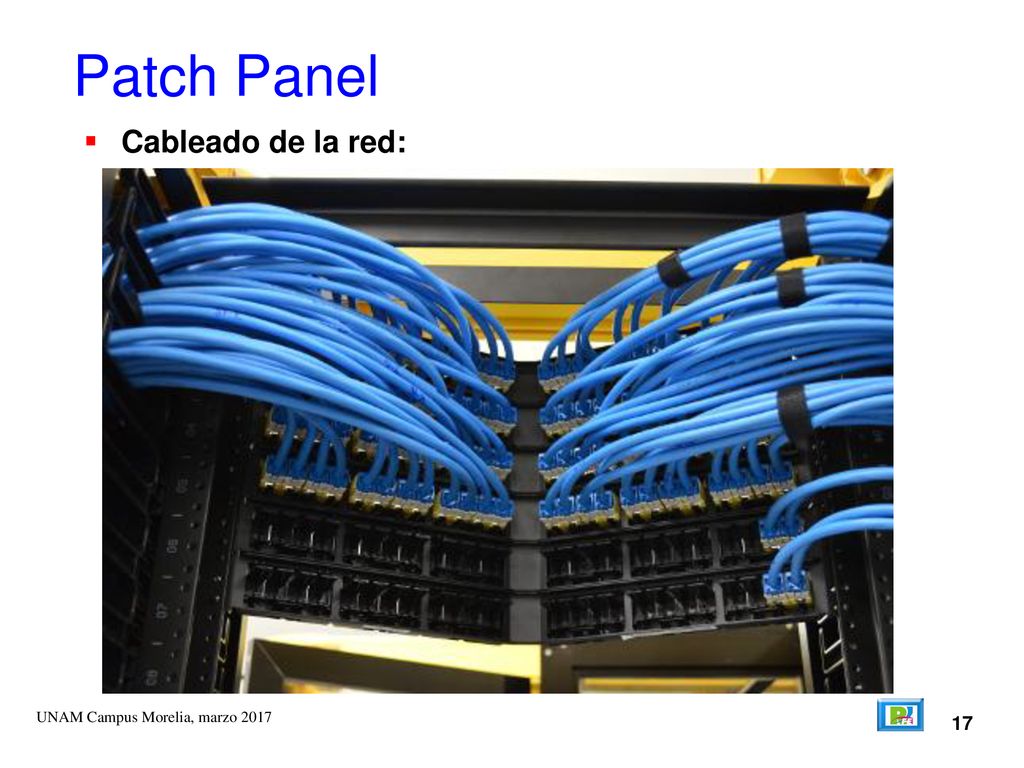

17 Patch Panel Cableado de la red: UNAM Campus Morelia, marzo 2017 17

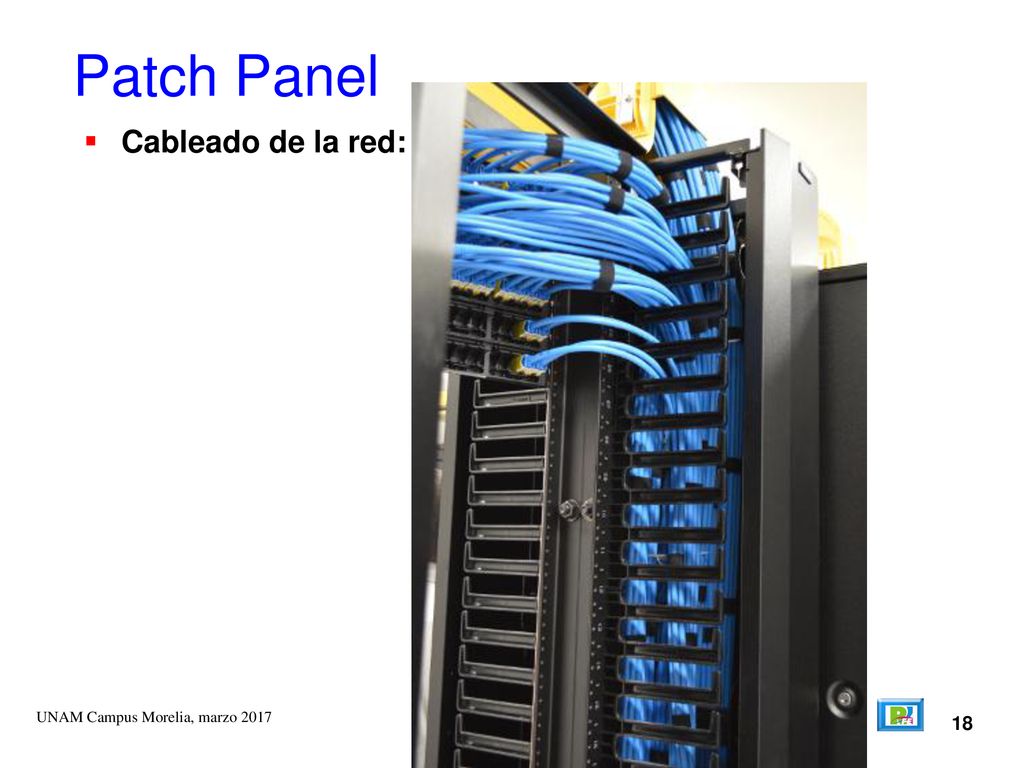

18 Patch Panel Cableado de la red: UNAM Campus Morelia, marzo 2017 18

19 Interconexión de dispositivos

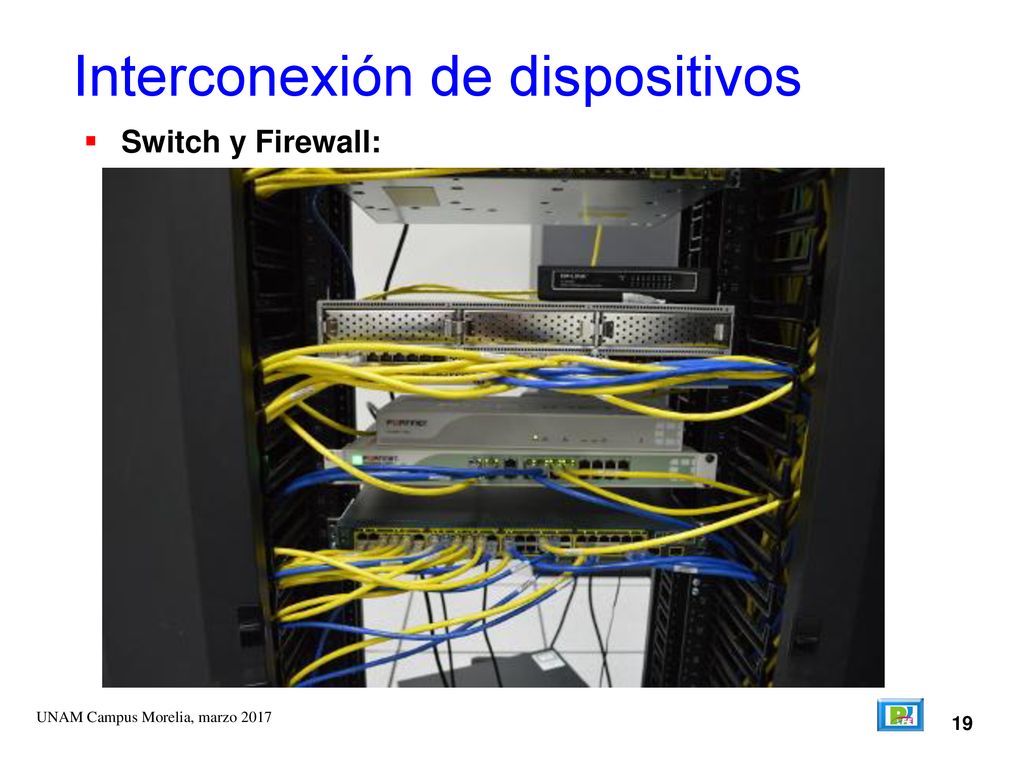

Switch y Firewall: UNAM Campus Morelia, marzo 2017 19

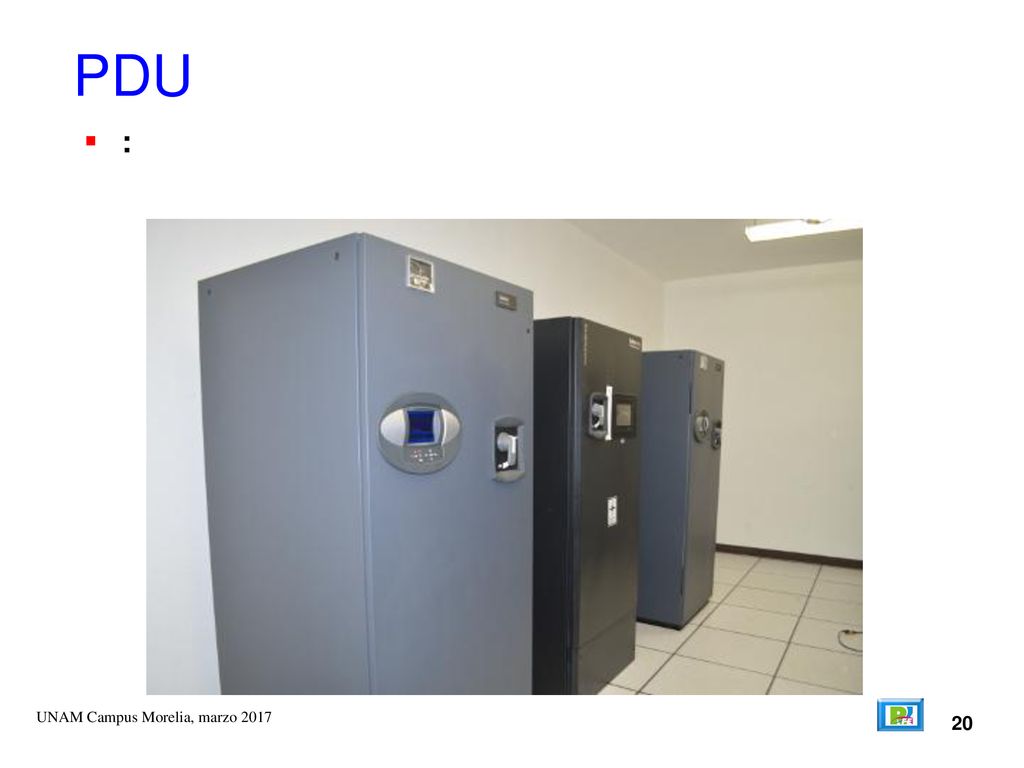

20 PDU : UNAM Campus Morelia, marzo 2017 20

21 Refrigeración

22 Control de temperatura

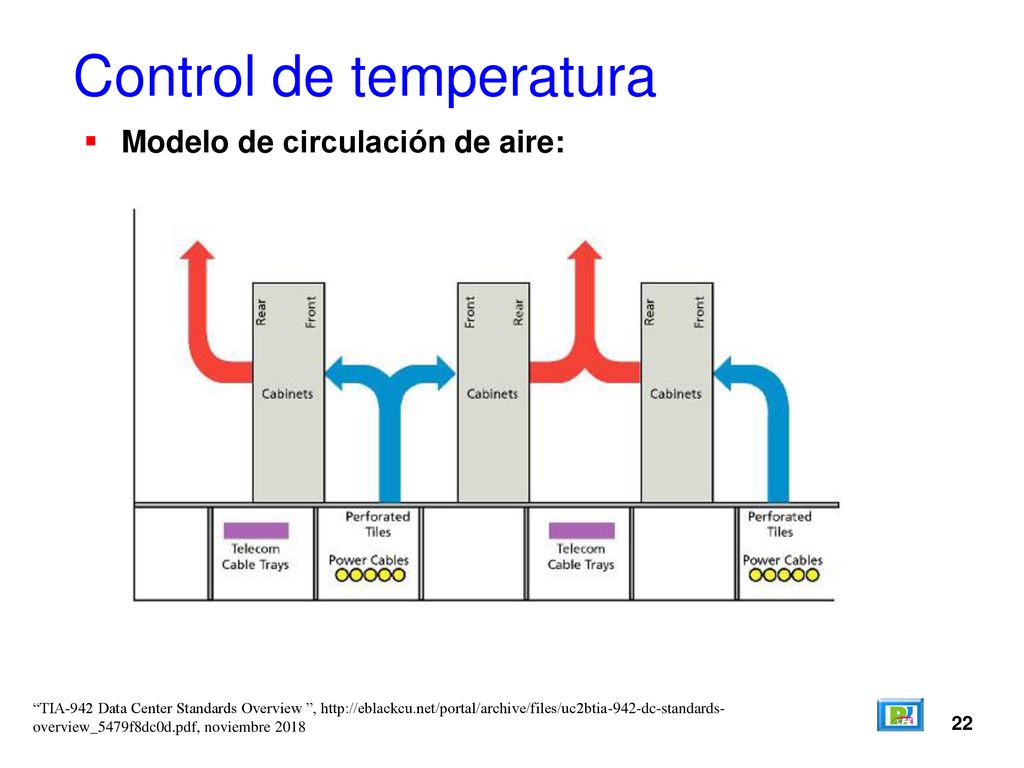

Modelo de circulación de aire: “TIA-942 Data Center Standards Overview ”, overview_5479f8dc0d.pdf, noviembre 2018 22

23 Control de temperatura

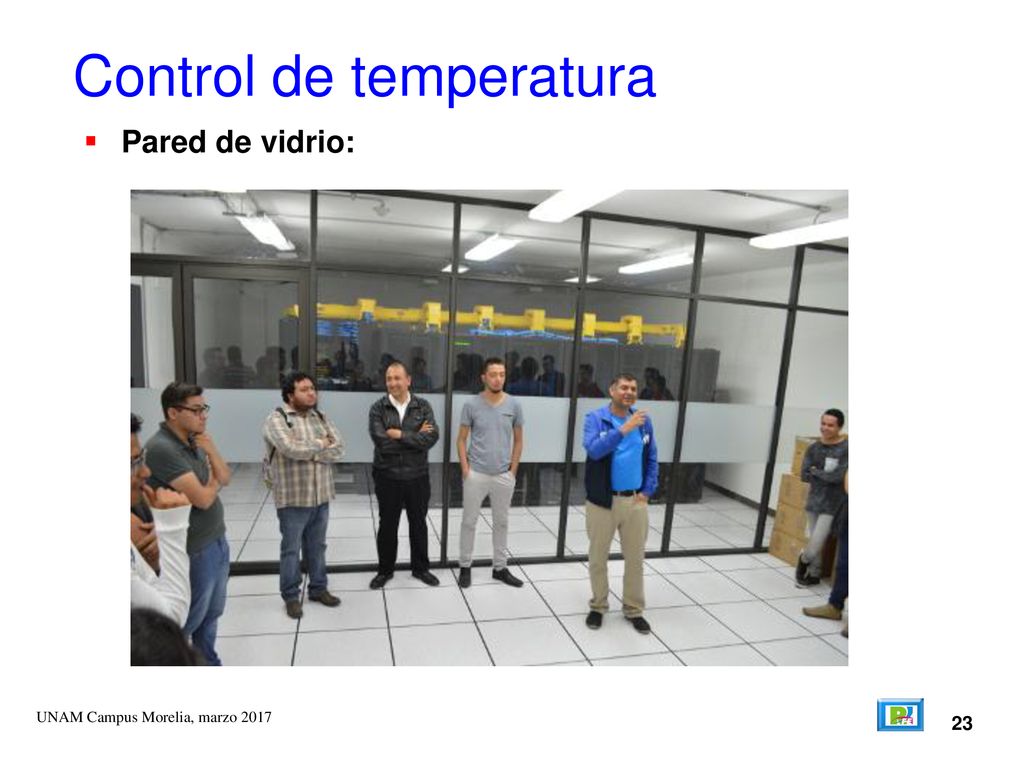

Pared de vidrio: UNAM Campus Morelia, marzo 2017 23

24 Control de temperatura

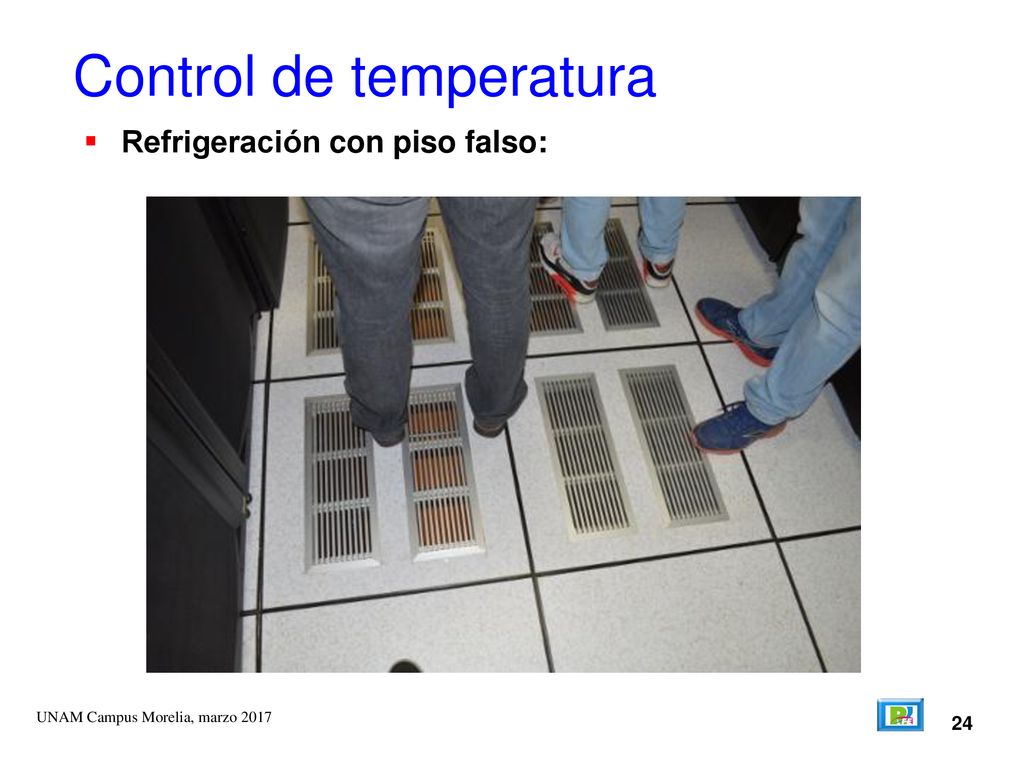

Refrigeración con piso falso: UNAM Campus Morelia, marzo 2017 24

25 Control de temperatura

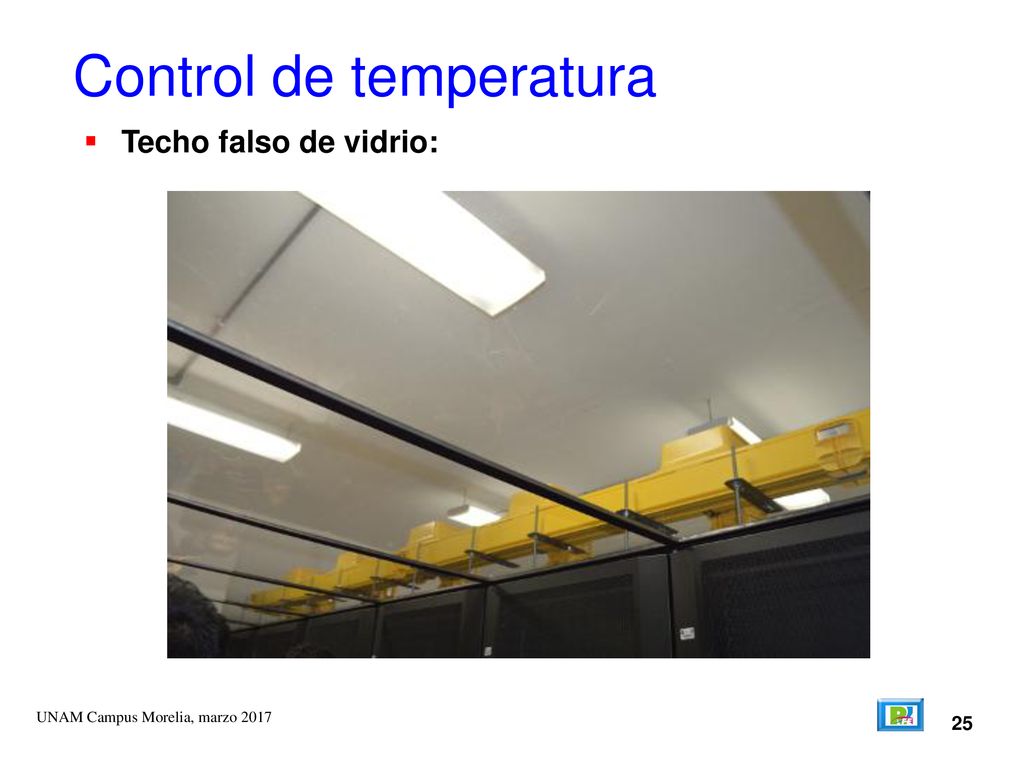

Techo falso de vidrio: UNAM Campus Morelia, marzo 2017 25

26 Control de temperatura

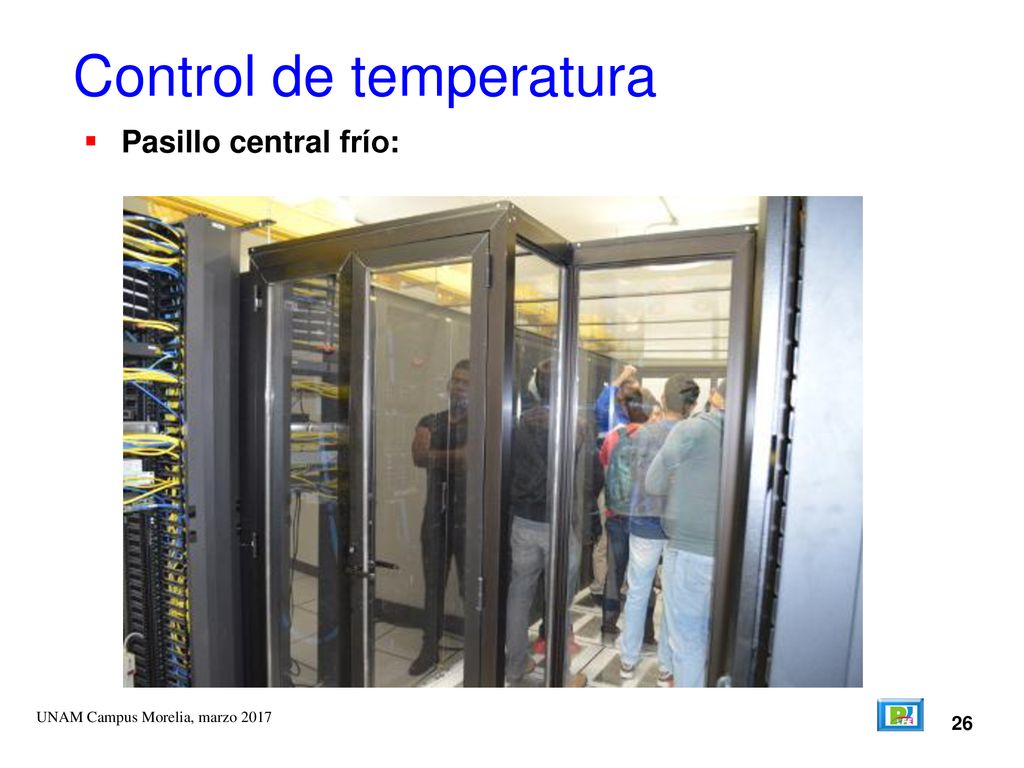

Pasillo central frío: UNAM Campus Morelia, marzo 2017 26

27 Control de temperatura

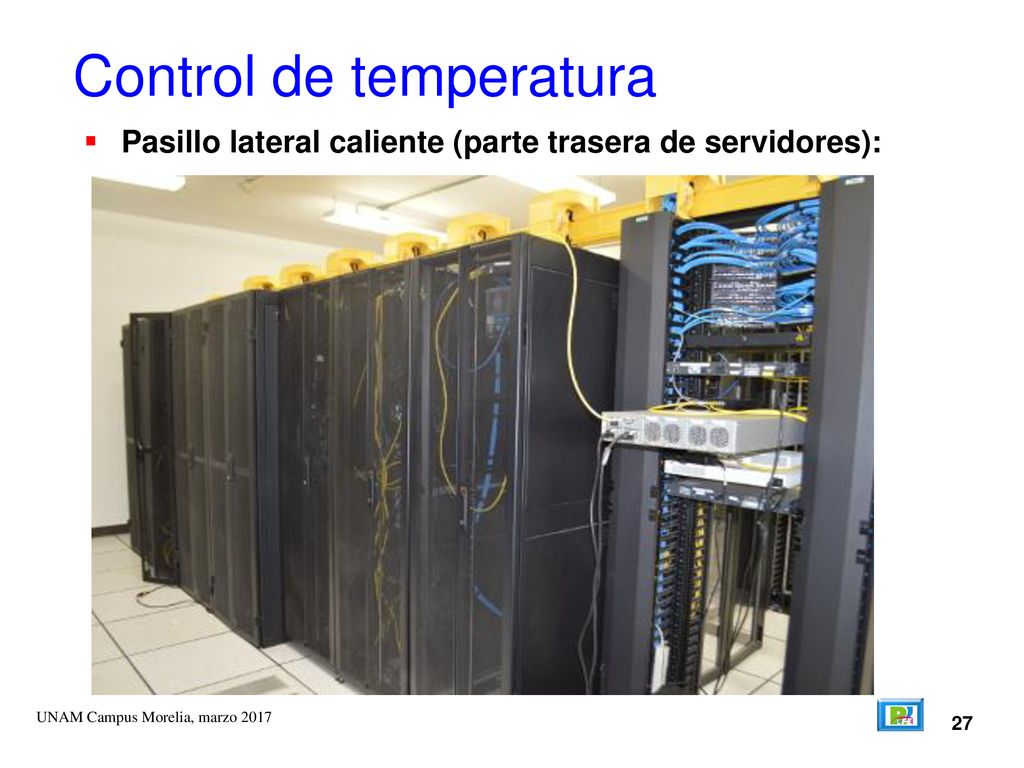

Pasillo lateral caliente (parte trasera de servidores): UNAM Campus Morelia, marzo 2017 27

28 Alimentación Auxiliar

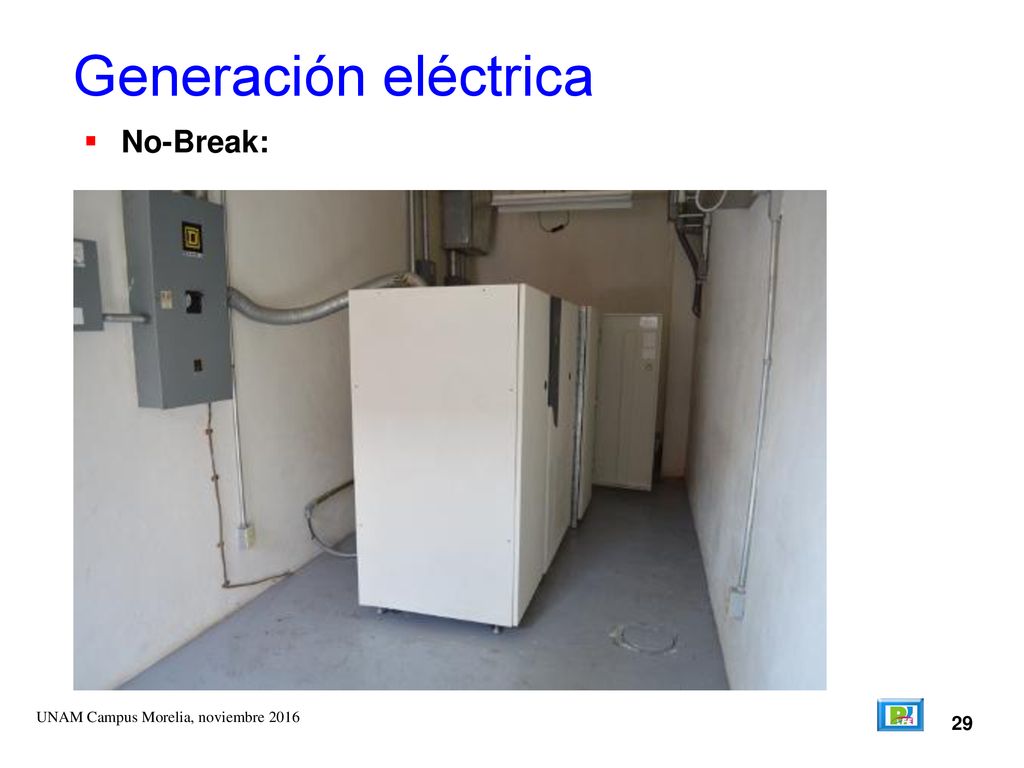

29 Generación eléctrica No-Break: UNAM Campus Morelia, noviembre 2016 29

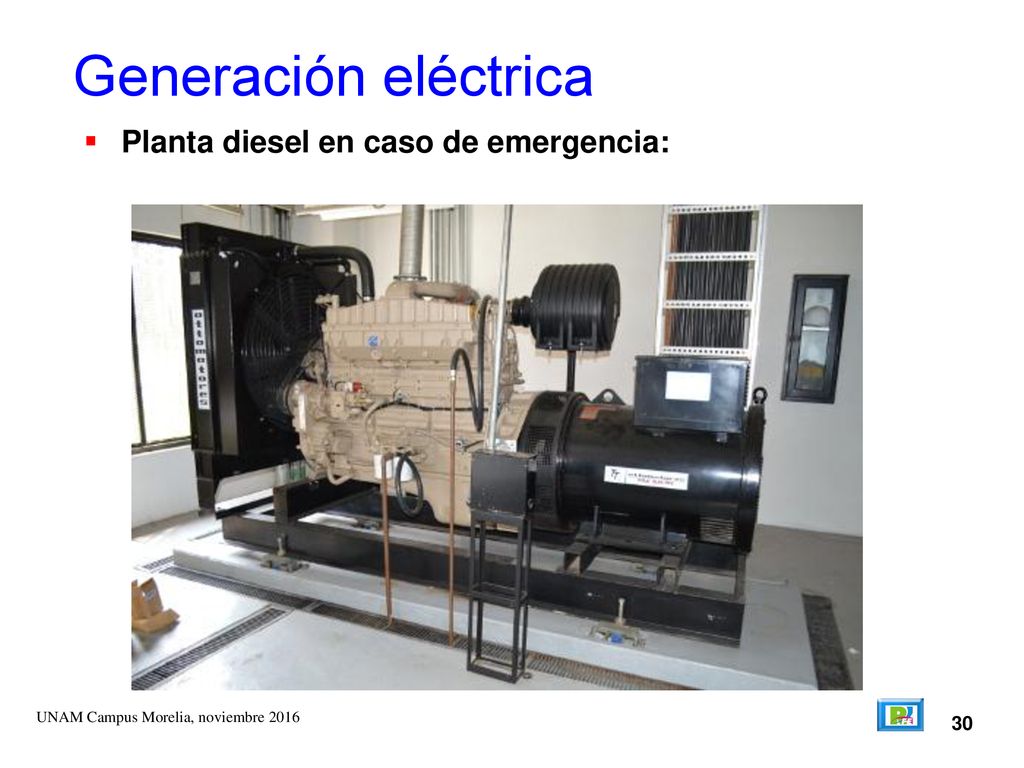

30 Generación eléctrica Planta diesel en caso de emergencia: 30
UNAM Campus Morelia, noviembre 2016 30

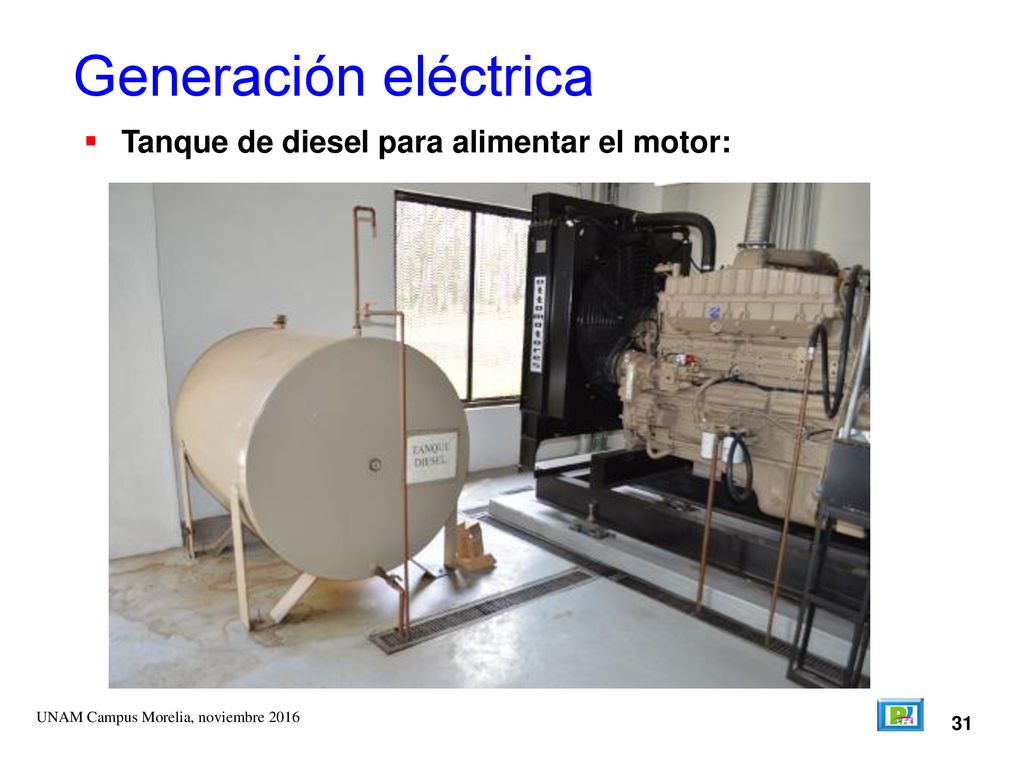

31 Generación eléctrica Tanque de diesel para alimentar el motor: 31
UNAM Campus Morelia, noviembre 2016 31

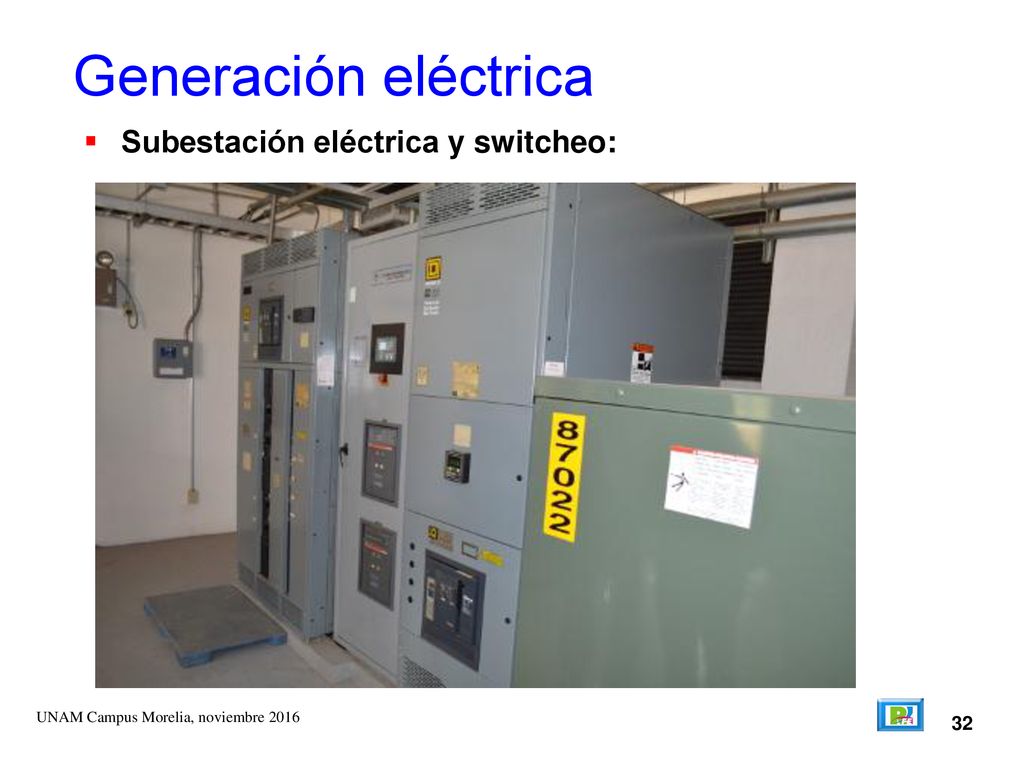

32 Generación eléctrica Subestación eléctrica y switcheo: 32
UNAM Campus Morelia, noviembre 2016 32
