1 INTEGRANTES TATIANA YATZHIRY REYES GARCÍA JOSÉ RAFAEL MORALES ORTIZ

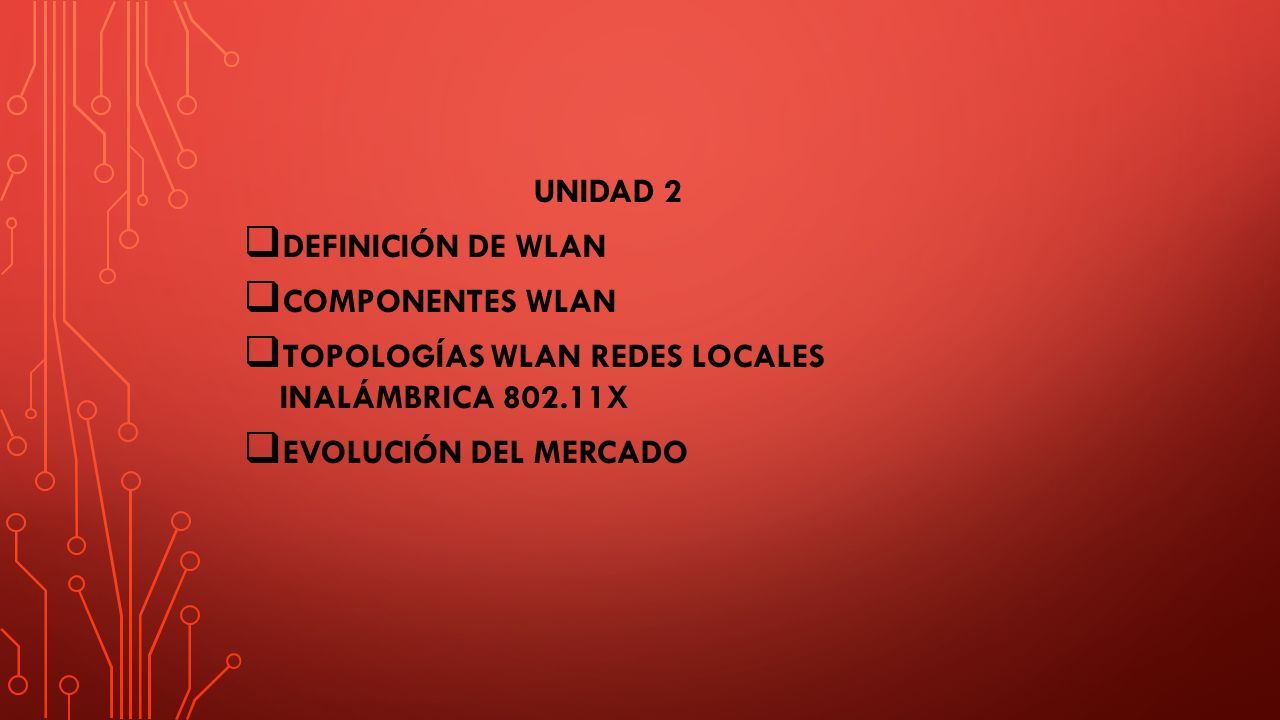

2 UNIDAD 2  DEFINICIÓN DE WLAN  COMPONENTES WLAN  TOPOLOGÍAS WLAN REDES LOCALES INALÁMBRICA 802.11X  EVOLUCIÓN DEL MERCADO

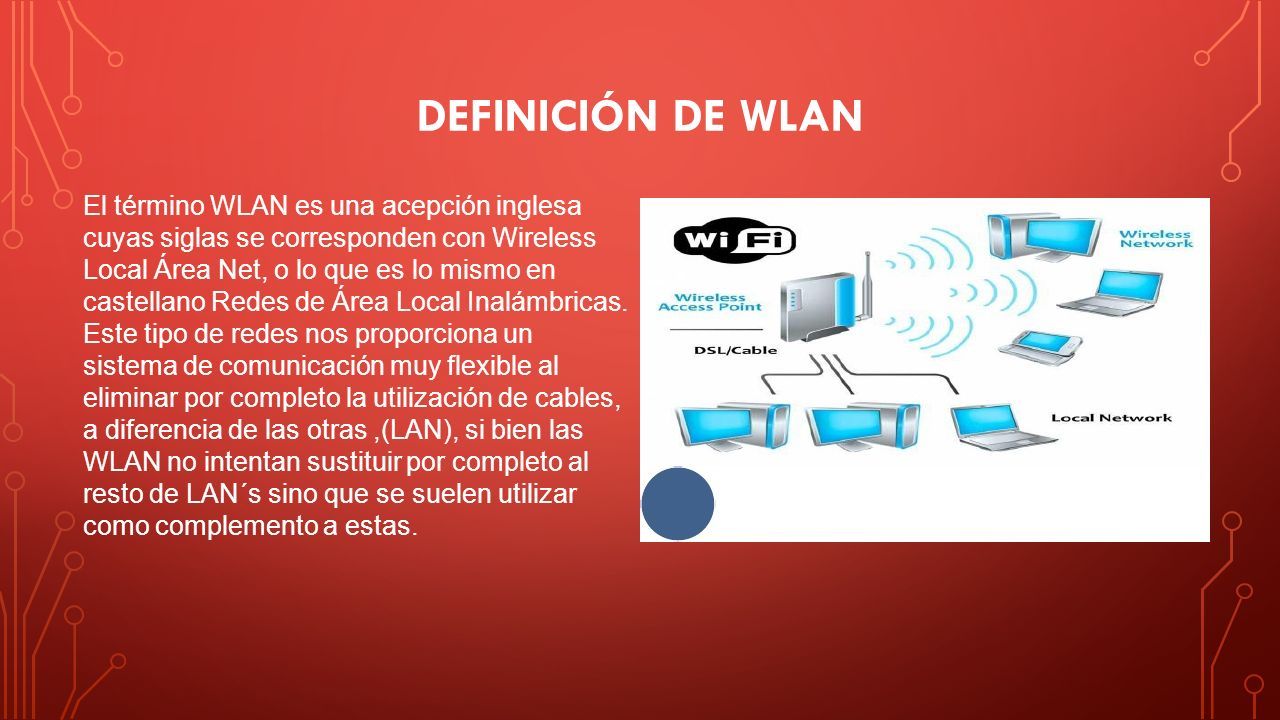

3 DEFINICIÓN DE WLAN El término WLAN es una acepción inglesa cuyas siglas se corresponden con Wireless Local Área Net, o lo que es lo mismo en castellano Redes de Área Local Inalámbricas. Este tipo de redes nos proporciona un sistema de comunicación muy flexible al eliminar por completo la utilización de cables, a diferencia de las otras,(LAN), si bien las WLAN no intentan sustituir por completo al resto de LAN´s sino que se suelen utilizar como complemento a estas.

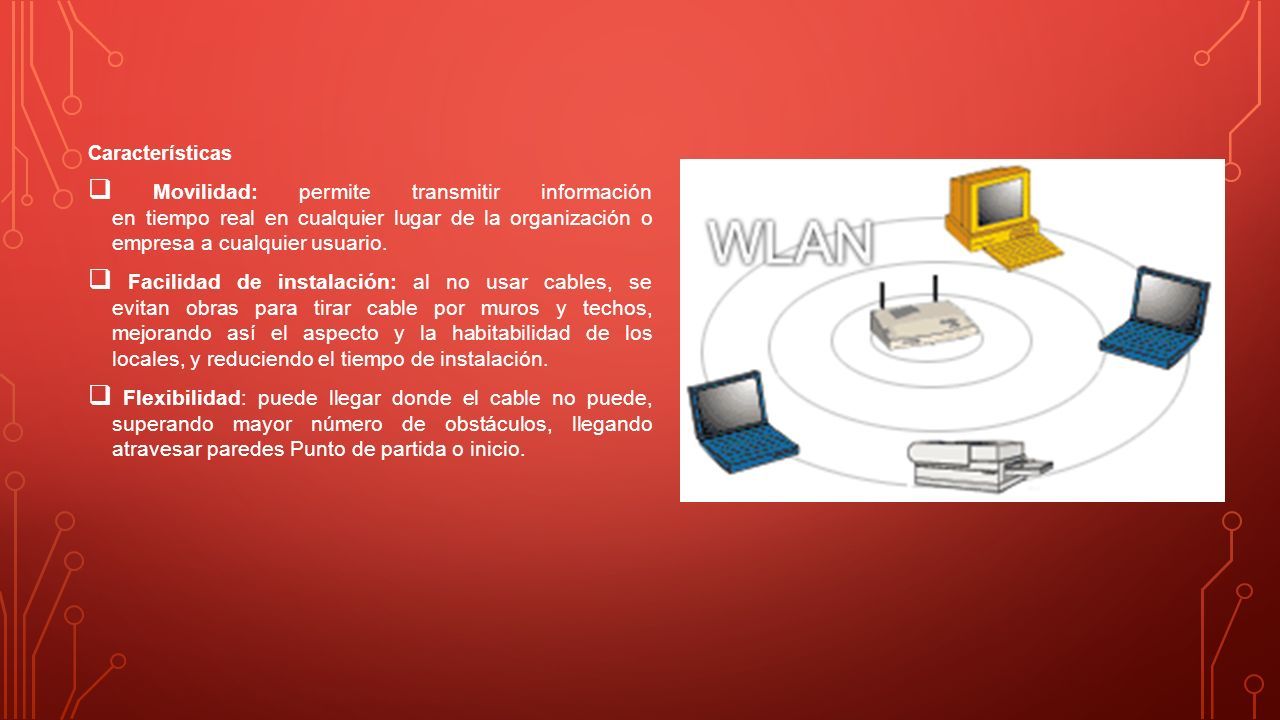

4 Características  Movilidad: permite transmitir información en tiempo real en cualquier lugar de la organización o empresa a cualquier usuario.  Facilidad de instalación: al no usar cables, se evitan obras para tirar cable por muros y techos, mejorando así el aspecto y la habitabilidad de los locales, y reduciendo el tiempo de instalación.  Flexibilidad: puede llegar donde el cable no puede, superando mayor número de obstáculos, llegando atravesar paredes Punto de partida o inicio.

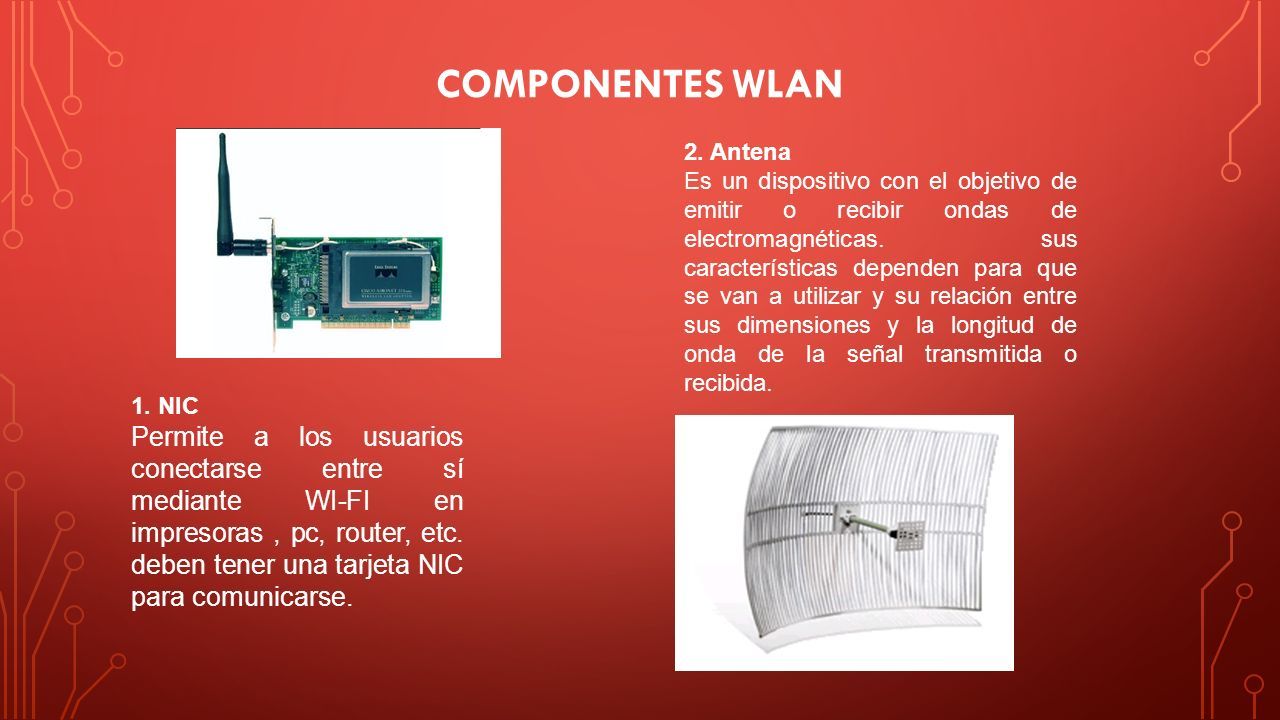

5 COMPONENTES WLAN 1. NIC Permite a los usuarios conectarse entre sí mediante WI-FI en impresoras, pc, router, etc. deben tener una tarjeta NIC para comunicarse. 2. Antena Es un dispositivo con el objetivo de emitir o recibir ondas de electromagnéticas. sus características dependen para que se van a utilizar y su relación entre sus dimensiones y la longitud de onda de la señal transmitida o recibida.

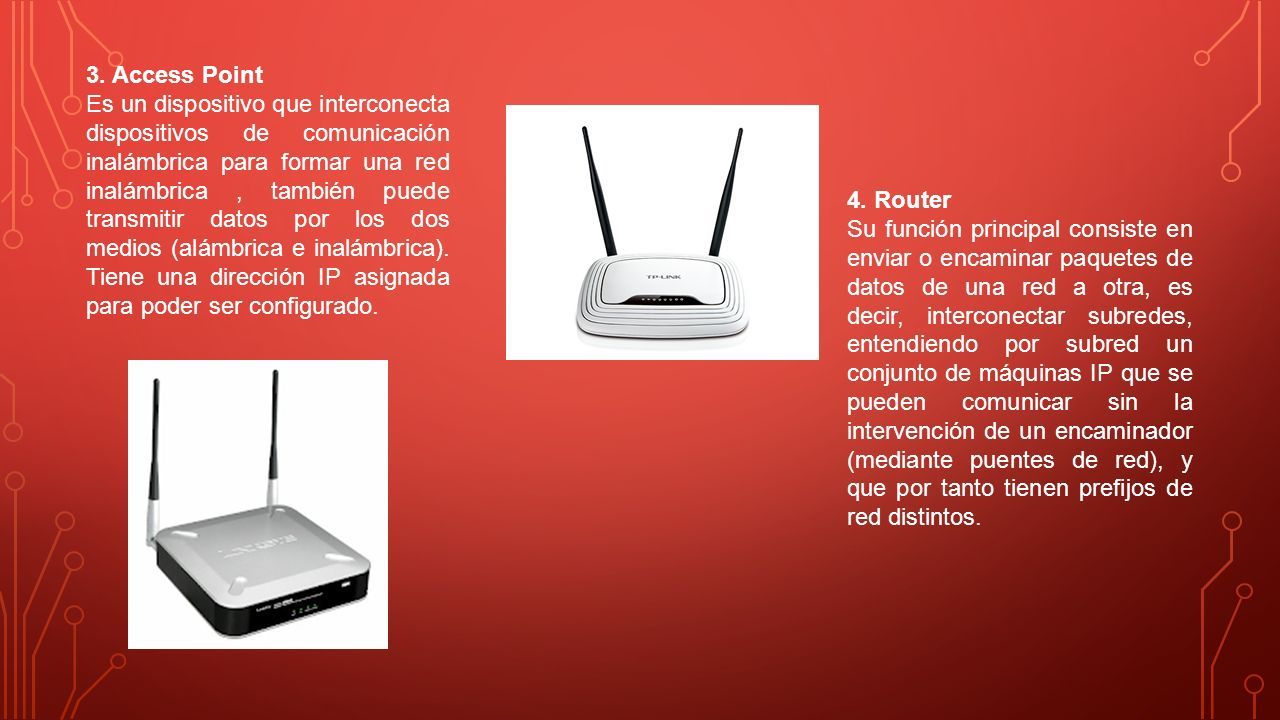

6 3. Access Point Es un dispositivo que interconecta dispositivos de comunicación inalámbrica para formar una red inalámbrica, también puede transmitir datos por los dos medios (alámbrica e inalámbrica). Tiene una dirección IP asignada para poder ser configurado. 4. Router Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante puentes de red), y que por tanto tienen prefijos de red distintos.

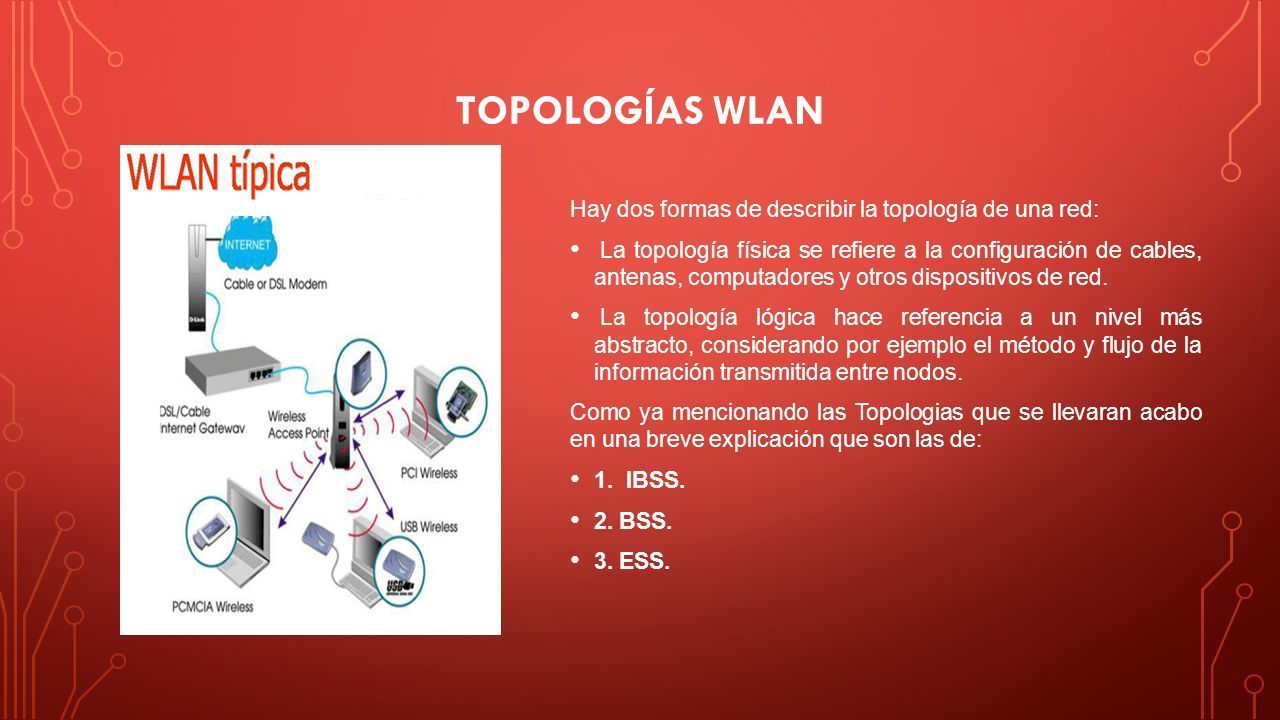

7 TOPOLOGÍAS WLAN Hay dos formas de describir la topología de una red: La topología física se refiere a la configuración de cables, antenas, computadores y otros dispositivos de red. La topología lógica hace referencia a un nivel más abstracto, considerando por ejemplo el método y flujo de la información transmitida entre nodos. Como ya mencionando las Topologias que se llevaran acabo en una breve explicación que son las de: 1. IBSS. 2. BSS. 3. ESS.

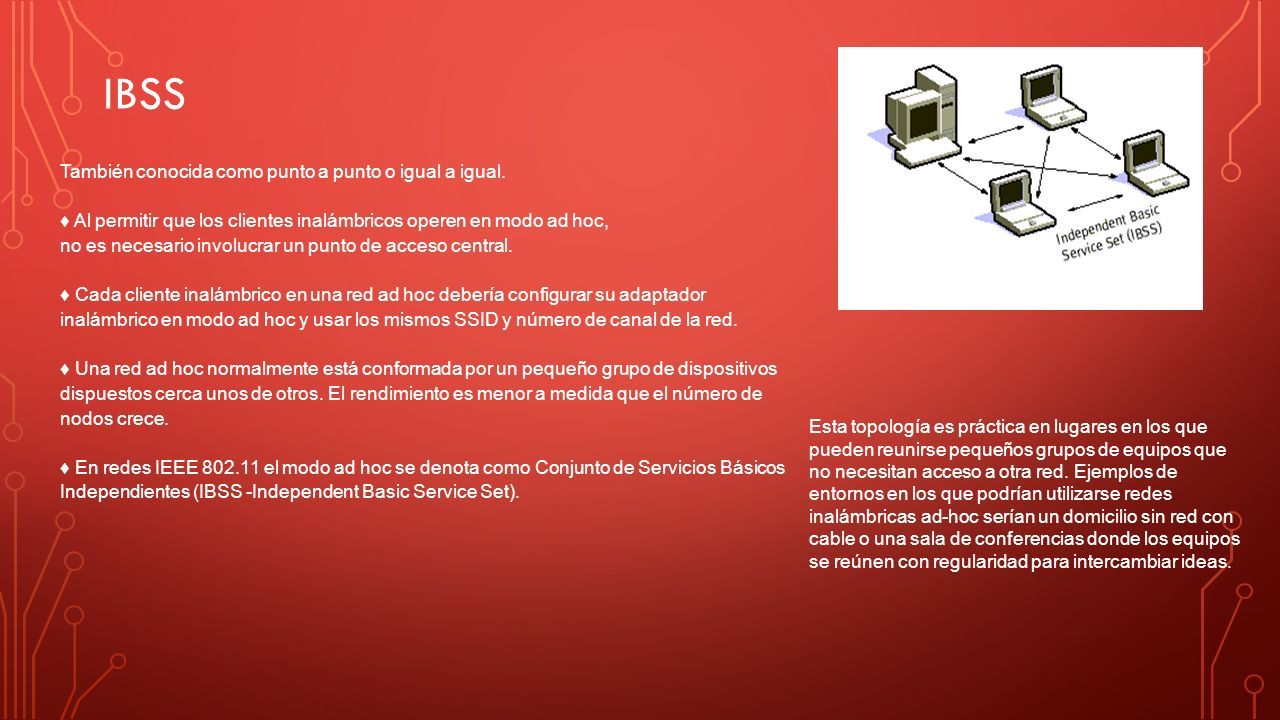

8 IBSS También conocida como punto a punto o igual a igual. ♦ Al permitir que los clientes inalámbricos operen en modo ad hoc, no es necesario involucrar un punto de acceso central. ♦ Cada cliente inalámbrico en una red ad hoc debería configurar su adaptador inalámbrico en modo ad hoc y usar los mismos SSID y número de canal de la red. ♦ Una red ad hoc normalmente está conformada por un pequeño grupo de dispositivos dispuestos cerca unos de otros. El rendimiento es menor a medida que el número de nodos crece. ♦ En redes IEEE 802.11 el modo ad hoc se denota como Conjunto de Servicios Básicos Independientes (IBSS -Independent Basic Service Set). Esta topología es práctica en lugares en los que pueden reunirse pequeños grupos de equipos que no necesitan acceso a otra red. Ejemplos de entornos en los que podrían utilizarse redes inalámbricas ad-hoc serían un domicilio sin red con cable o una sala de conferencias donde los equipos se reúnen con regularidad para intercambiar ideas.

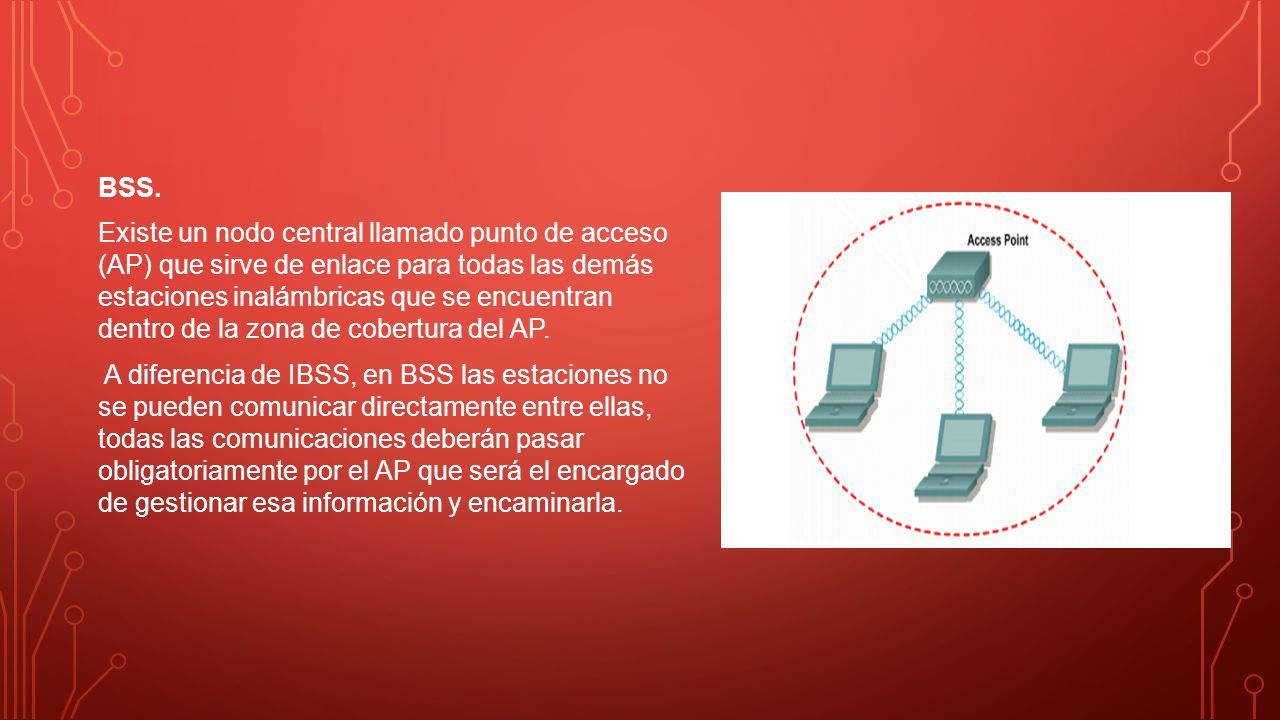

9 BSS. Existe un nodo central llamado punto de acceso (AP) que sirve de enlace para todas las demás estaciones inalámbricas que se encuentran dentro de la zona de cobertura del AP. A diferencia de IBSS, en BSS las estaciones no se pueden comunicar directamente entre ellas, todas las comunicaciones deberán pasar obligatoriamente por el AP que será el encargado de gestionar esa información y encaminarla.

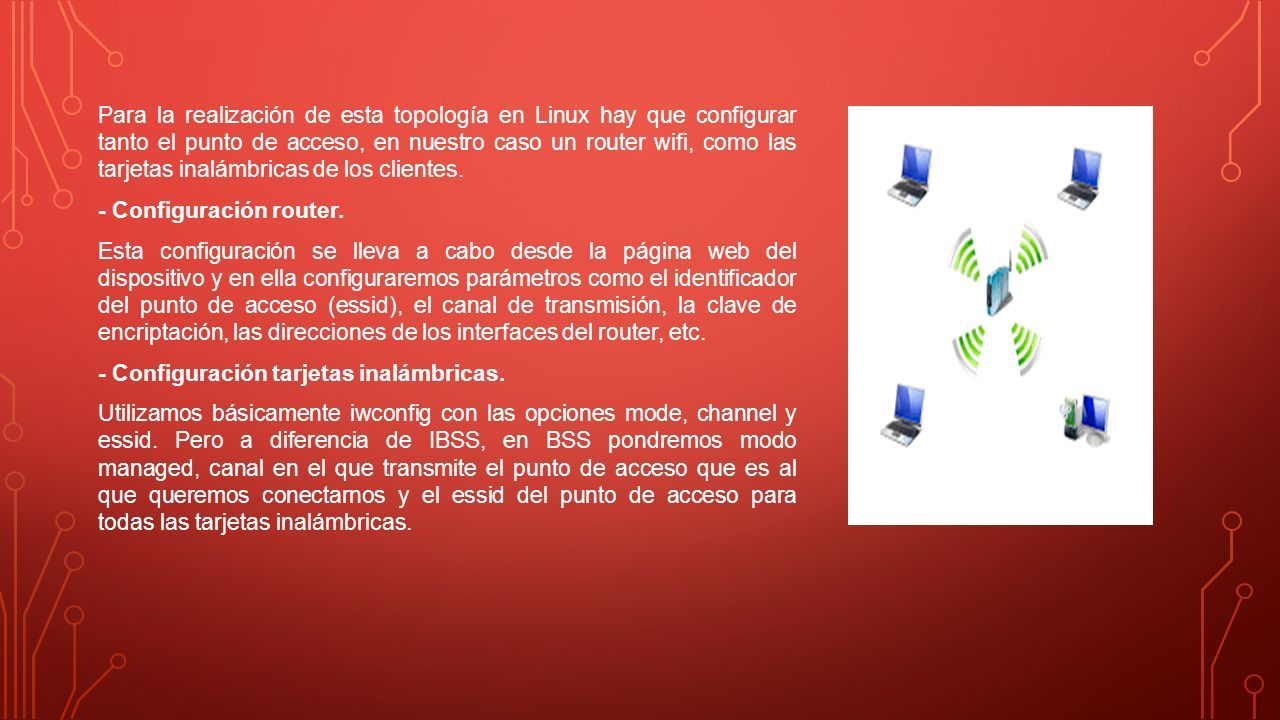

10 Para la realización de esta topología en Linux hay que configurar tanto el punto de acceso, en nuestro caso un router wifi, como las tarjetas inalámbricas de los clientes. - Configuración router. Esta configuración se lleva a cabo desde la página web del dispositivo y en ella configuraremos parámetros como el identificador del punto de acceso (essid), el canal de transmisión, la clave de encriptación, las direcciones de los interfaces del router, etc. - Configuración tarjetas inalámbricas. Utilizamos básicamente iwconfig con las opciones mode, channel y essid. Pero a diferencia de IBSS, en BSS pondremos modo managed, canal en el que transmite el punto de acceso que es al que queremos conectarnos y el essid del punto de acceso para todas las tarjetas inalámbricas.

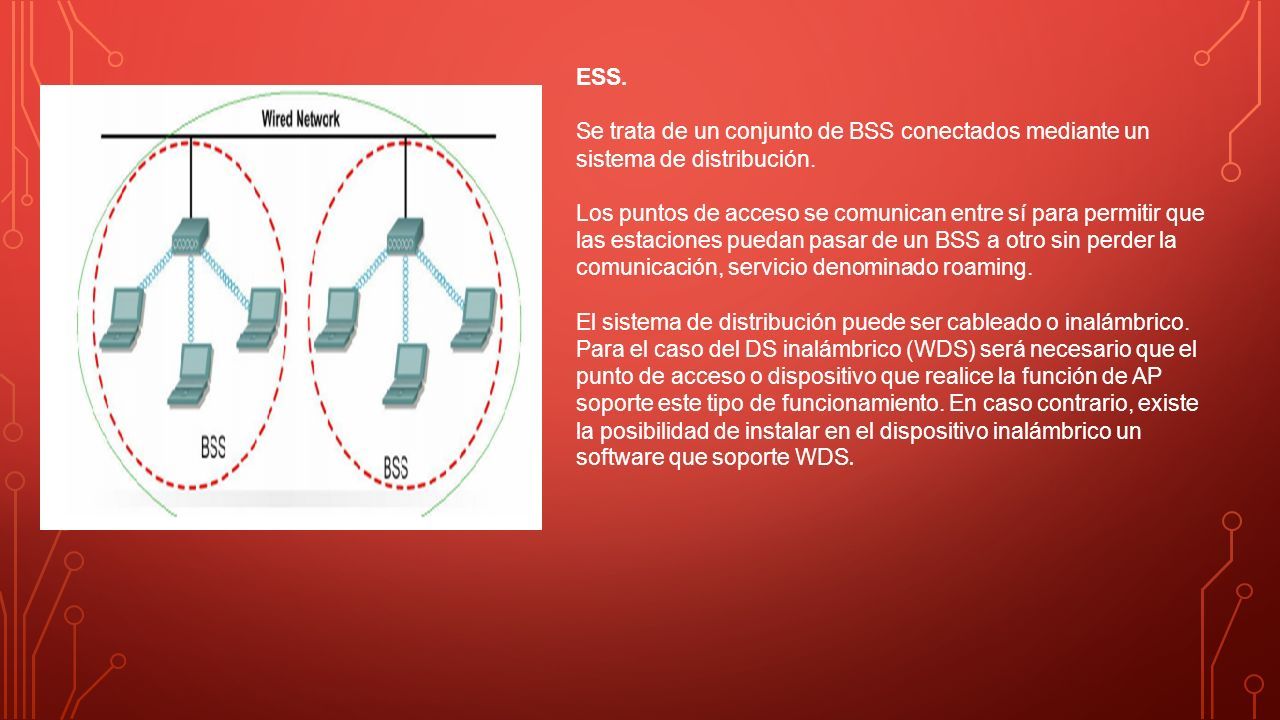

11 ESS. Se trata de un conjunto de BSS conectados mediante un sistema de distribución. Los puntos de acceso se comunican entre sí para permitir que las estaciones puedan pasar de un BSS a otro sin perder la comunicación, servicio denominado roaming. El sistema de distribución puede ser cableado o inalámbrico. Para el caso del DS inalámbrico (WDS) será necesario que el punto de acceso o dispositivo que realice la función de AP soporte este tipo de funcionamiento. En caso contrario, existe la posibilidad de instalar en el dispositivo inalámbrico un software que soporte WDS.

12 REDES LOCALES INALÁMBRICA 802.11X En la actualidad, el mercado ofrece una gran cantidad de productos inalámbricos, cada uno de ellos creados por compañías distintas y que difieren significativamente entre sí. En su momento se reconoció la necesidad de desarrollar normas internacionales, para regular el uso de estas redes inalámbricas. En la actualidad existen dos ramas, por una parte la desarrollada en EEUU, patrocinada por la institución IEEE, la norma 802.11, y por otro lado la europea, desarrollada por el Instituto deEstándares de Telecomunicaciones Europeo (ETSI), conocida como HiperLAN. Ambas normas incluyen las características descritas anteriormente.

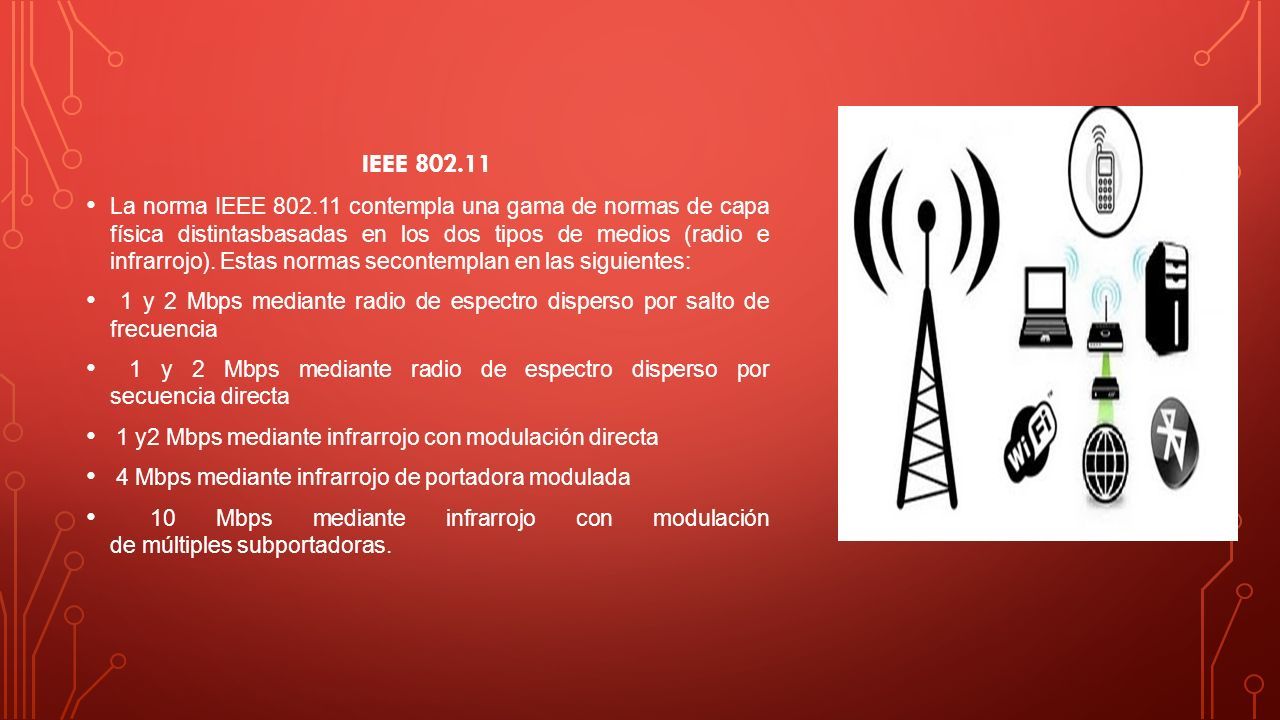

13 IEEE 802.11 La norma IEEE 802.11 contempla una gama de normas de capa física distintasbasadas en los dos tipos de medios (radio e infrarrojo). Estas normas secontemplan en las siguientes: 1 y 2 Mbps mediante radio de espectro disperso por salto de frecuencia 1 y 2 Mbps mediante radio de espectro disperso por secuencia directa 1 y2 Mbps mediante infrarrojo con modulación directa 4 Mbps mediante infrarrojo de portadora modulada 10 Mbps mediante infrarrojo con modulación de múltiples subportadoras.

14 EVOLUCIÓN DEL MERCADO Las redes inalámbricas están intentando implantarse en la industria y obtienen éxitos como en los siguientes campos: En corporaciones, en las cuales los empleados se benefician de una red móvil para poder utilizar el correo electrónico, la compartición de archivos, e incluso en la visualización de sitios WEB, independientemente de dónde se encuentren en la oficina

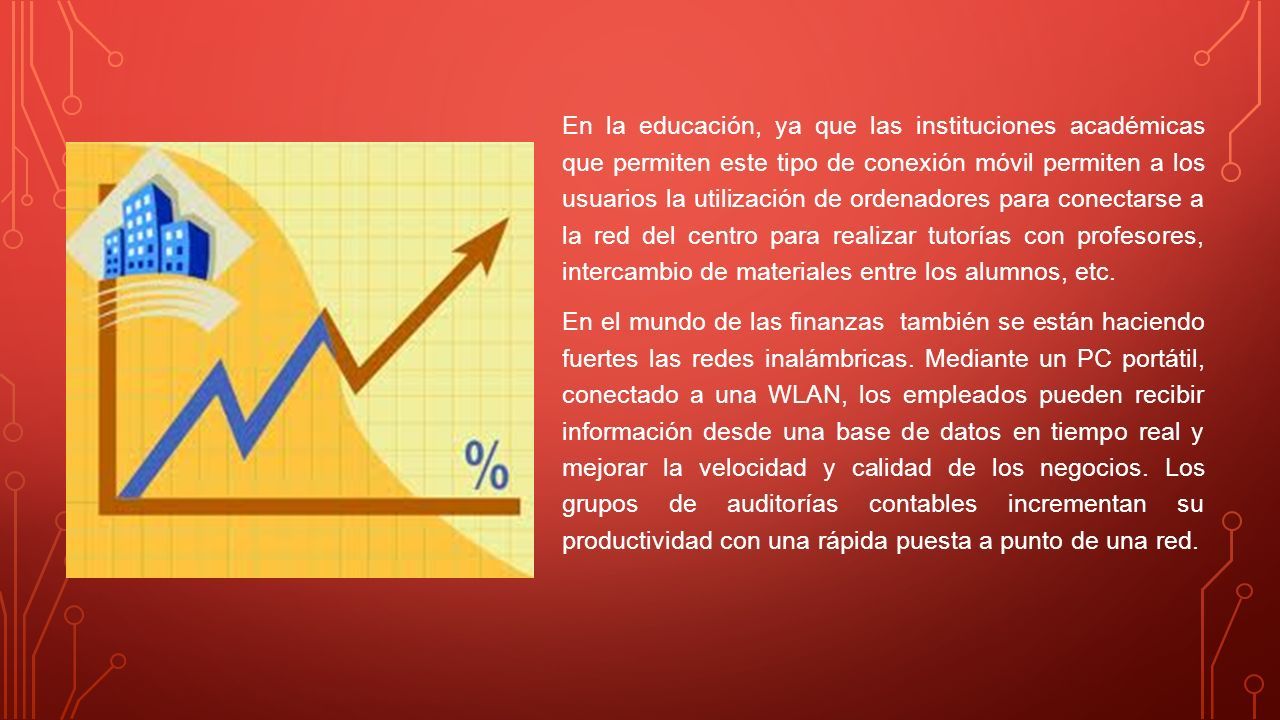

15 En la educación, ya que las instituciones académicas que permiten este tipo de conexión móvil permiten a los usuarios la utilización de ordenadores para conectarse a la red del centro para realizar tutorías con profesores, intercambio de materiales entre los alumnos, etc. En el mundo de las finanzas también se están haciendo fuertes las redes inalámbricas. Mediante un PC portátil, conectado a una WLAN, los empleados pueden recibir información desde una base de datos en tiempo real y mejorar la velocidad y calidad de los negocios. Los grupos de auditorías contables incrementan su productividad con una rápida puesta a punto de una red.

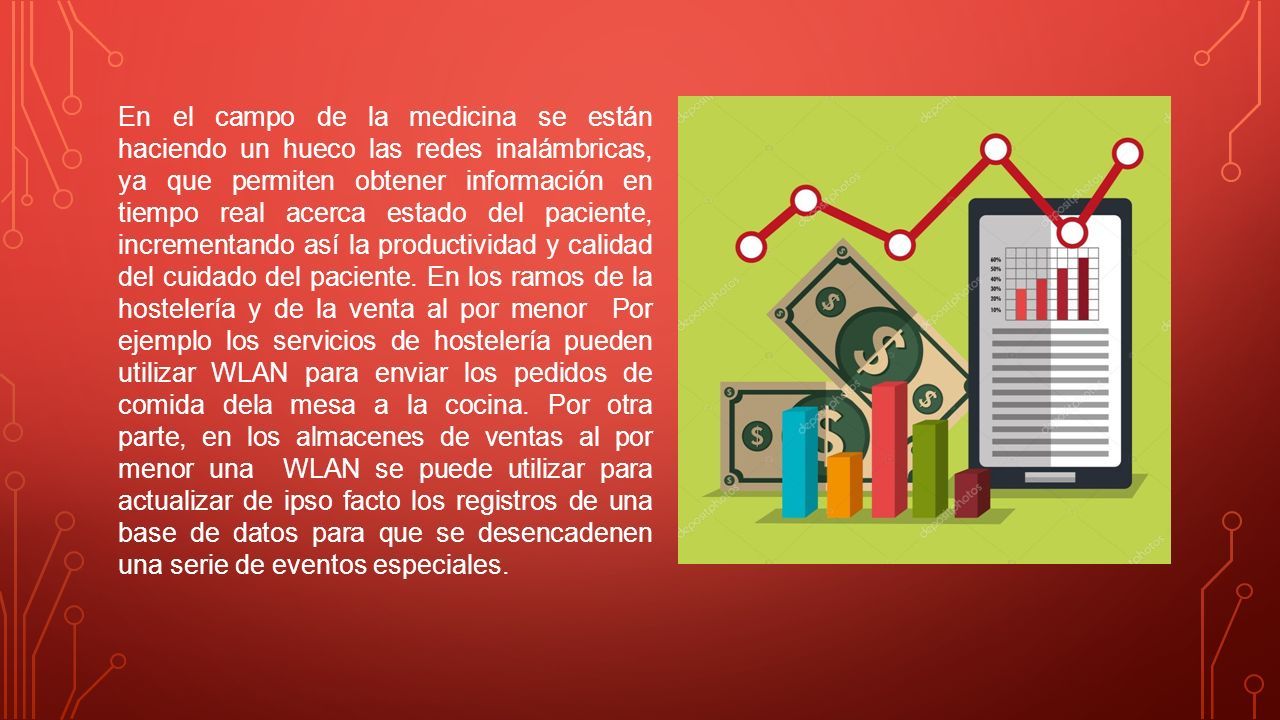

16 En el campo de la medicina se están haciendo un hueco las redes inalámbricas, ya que permiten obtener información en tiempo real acerca estado del paciente, incrementando así la productividad y calidad del cuidado del paciente. En los ramos de la hostelería y de la venta al por menor Por ejemplo los servicios de hostelería pueden utilizar WLAN para enviar los pedidos de comida dela mesa a la cocina. Por otra parte, en los almacenes de ventas al por menor una WLAN se puede utilizar para actualizar de ipso facto los registros de una base de datos para que se desencadenen una serie de eventos especiales.

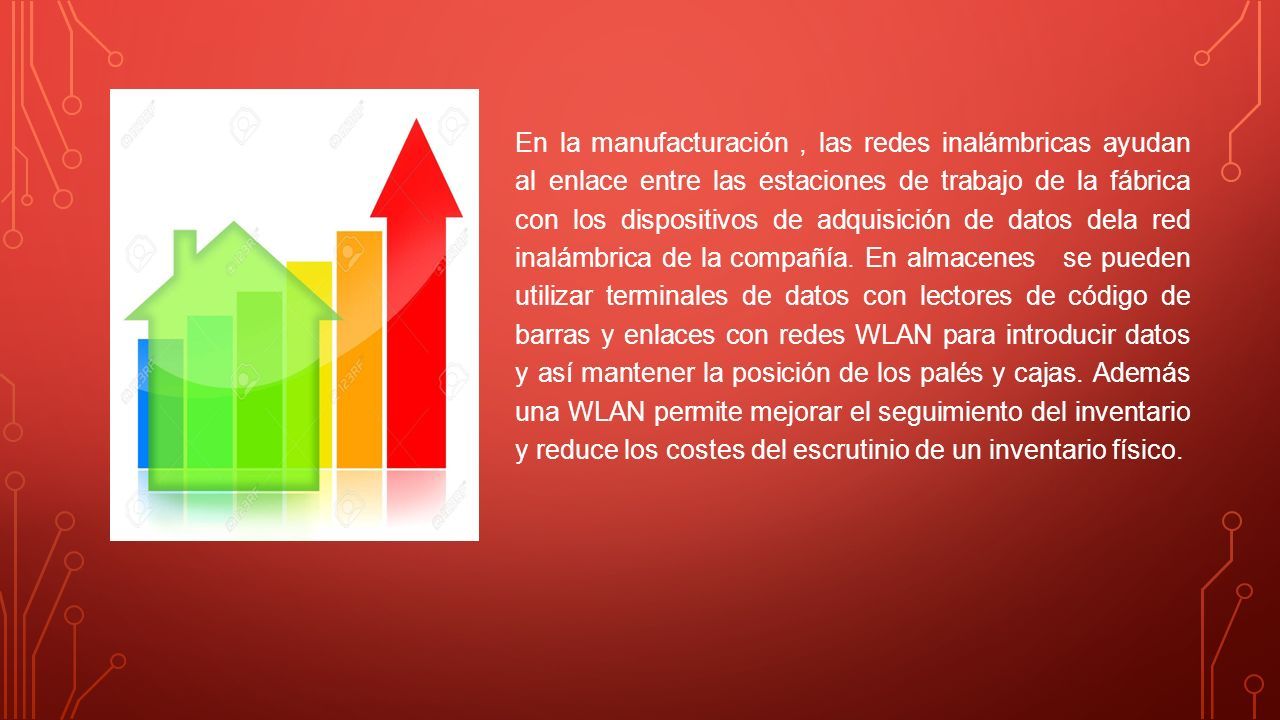

17 En la manufacturación, las redes inalámbricas ayudan al enlace entre las estaciones de trabajo de la fábrica con los dispositivos de adquisición de datos dela red inalámbrica de la compañía. En almacenes se pueden utilizar terminales de datos con lectores de código de barras y enlaces con redes WLAN para introducir datos y así mantener la posición de los palés y cajas. Además una WLAN permite mejorar el seguimiento del inventario y reduce los costes del escrutinio de un inventario físico.
