Estudio del movimiento
U.1 Movimiento uniforme A.27 Representación gráfica del movimiento uniforme
2

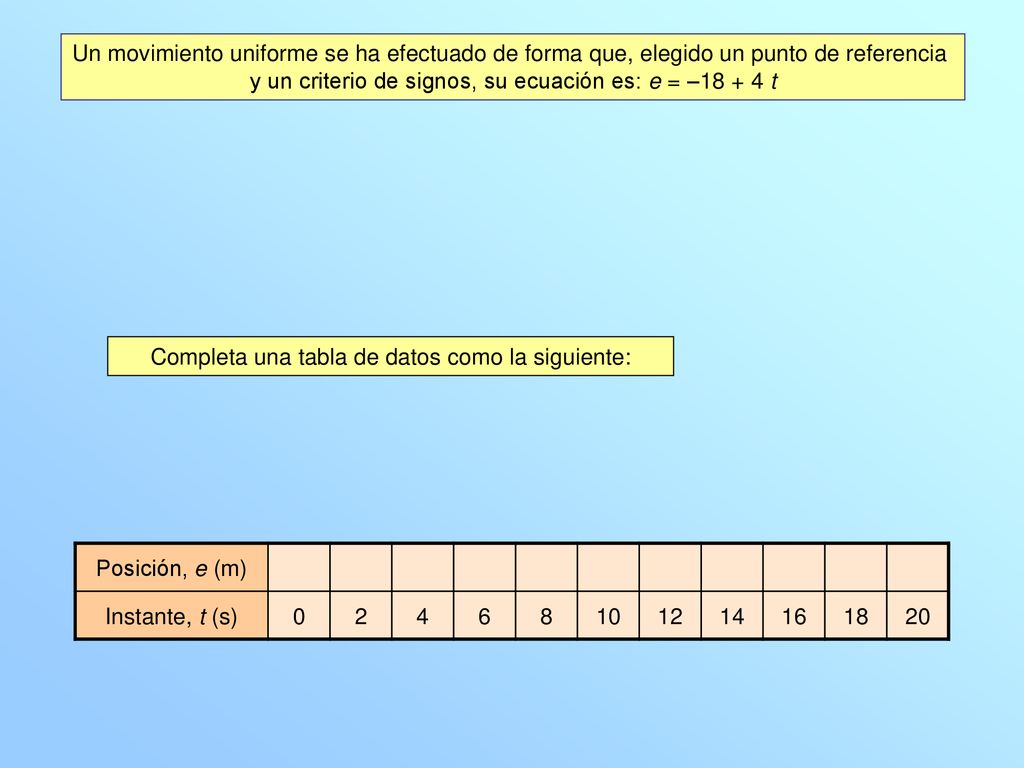

y un criterio de signos, su ecuación es: e = –18 + 4 t
Un movimiento uniforme se ha efectuado de forma que, elegido un punto de referencia y un criterio de signos, su ecuación es: e = – t Completa una tabla de datos como la siguiente: Posición, e (m) − 18 − 10 − 2 6 14 22 30 38 46 54 62 Instante, t (s) 2 4 8 10 12 16 18 20
3
Representa gráficamente la posición en función del tiempo.
t (s) 20 40 60 80 90 −10 70 50 30 10 −20 −30 2 4 6 8 12 16 14 18 Posición, e (m) − 18 − 10 − 2 6 14 22 30 38 46 54 62 Instante, t (s) 2 4 8 10 12 16 18 20
4
Representa gráficamente la velocidad en función del tiempo.
La velocidad es la misma en todos los intervalos. Según la ecuación del movimiento, la velocidad es de 4 m/s en todos los instantes. Así pues, los puntos representativos son: v (m/s) t (s) 1 2 3 4 −1 6 8 12 16 10 14 18 20
5

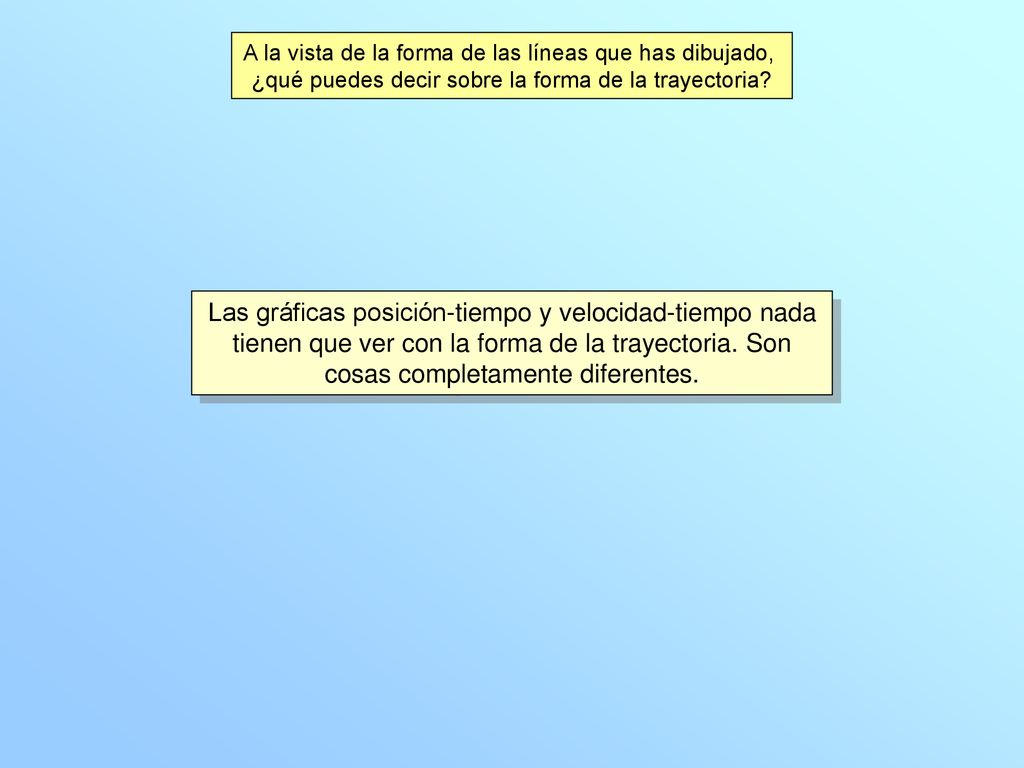

A la vista de la forma de las líneas que has dibujado,
¿qué puedes decir sobre la forma de la trayectoria? Las gráficas posición-tiempo y velocidad-tiempo nada tienen que ver con la forma de la trayectoria. Son cosas completamente diferentes.
