1 COORDINACIÓN DE INSTRUMENTACIÓN SÍSMICA
Reunión Informativa Anual 2011 Evaluación del sistema de monitoreo sísmico del edificio Centro Cultural Universitario Tlatelolco MAURICIO AYALA HERNANDEZ FEBRERO DE 2011

2 Centro Cultural Universitario Tlatelolco (CCUT)

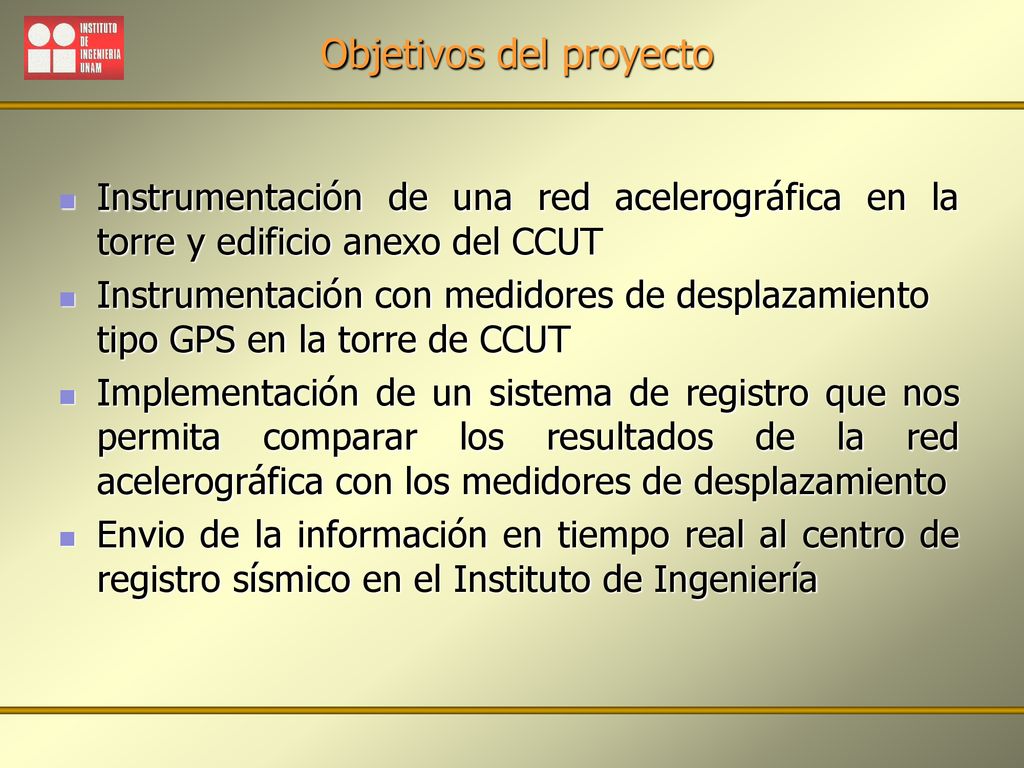

3 Objetivos del proyecto
Instrumentación de una red acelerográfica en la torre y edificio anexo del CCUT Instrumentación con medidores de desplazamiento tipo GPS en la torre de CCUT Implementación de un sistema de registro que nos permita comparar los resultados de la red acelerográfica con los medidores de desplazamiento Envio de la información en tiempo real al centro de registro sísmico en el Instituto de Ingeniería

4 Ubicación de registradores, sensores de aceleración y medidores de desplazamiento
GPS1 GPS2 GPS3

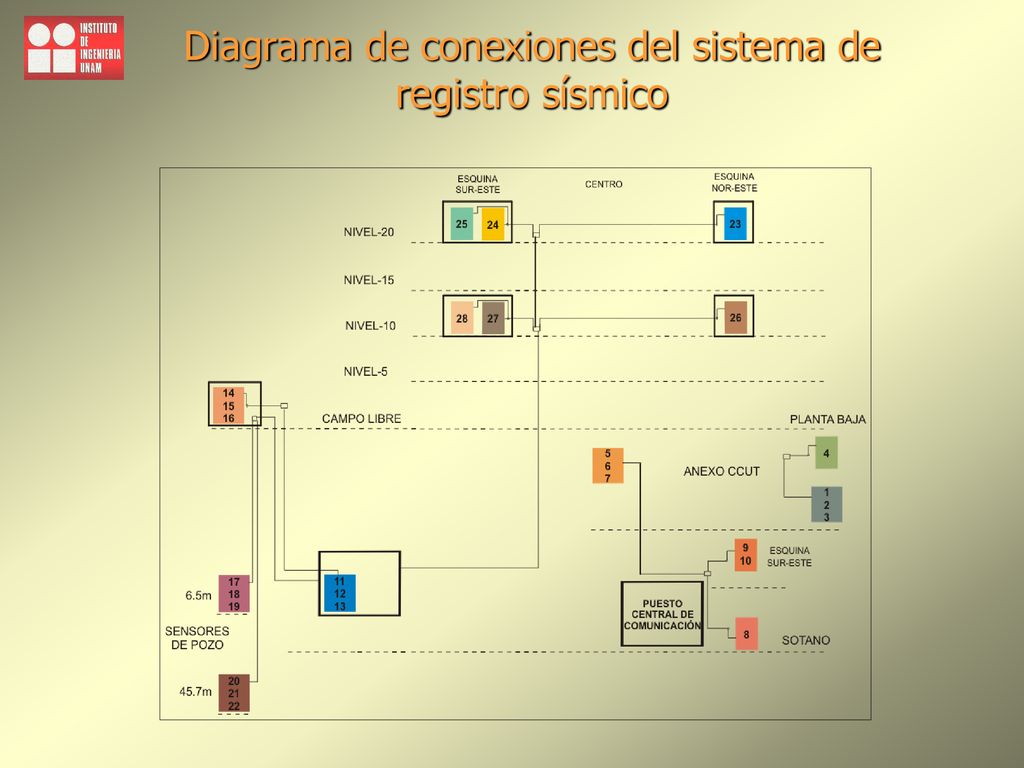

5 Diagrama de conexiones del sistema de registro sísmico

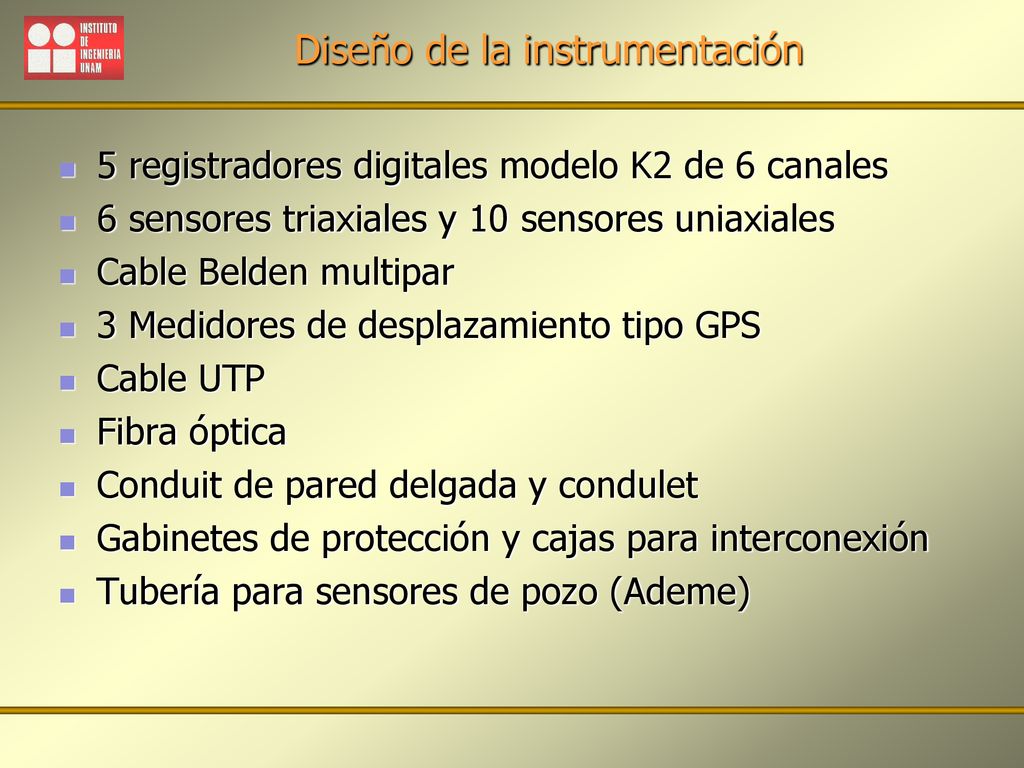

6 Diseño de la instrumentación
5 registradores digitales modelo K2 de 6 canales 6 sensores triaxiales y 10 sensores uniaxiales Cable Belden multipar 3 Medidores de desplazamiento tipo GPS Cable UTP Fibra óptica Conduit de pared delgada y condulet Gabinetes de protección y cajas para interconexión Tubería para sensores de pozo (Ademe)

7 Equipo de registro y sensores

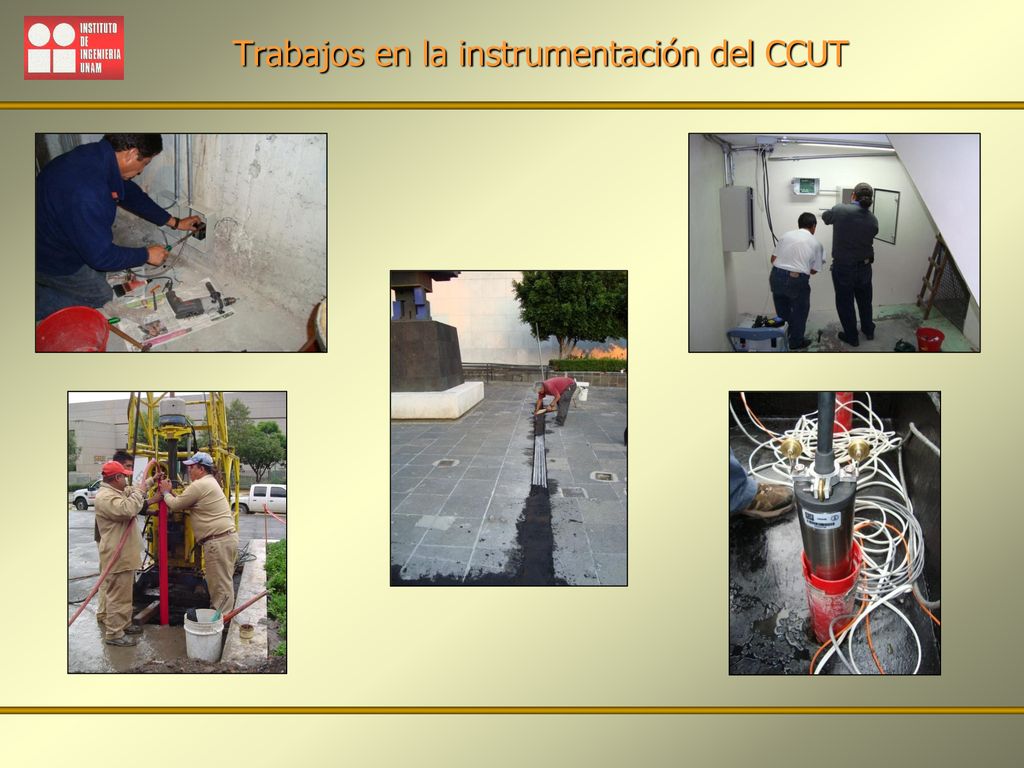

8 Trabajos en la instrumentación del CCUT

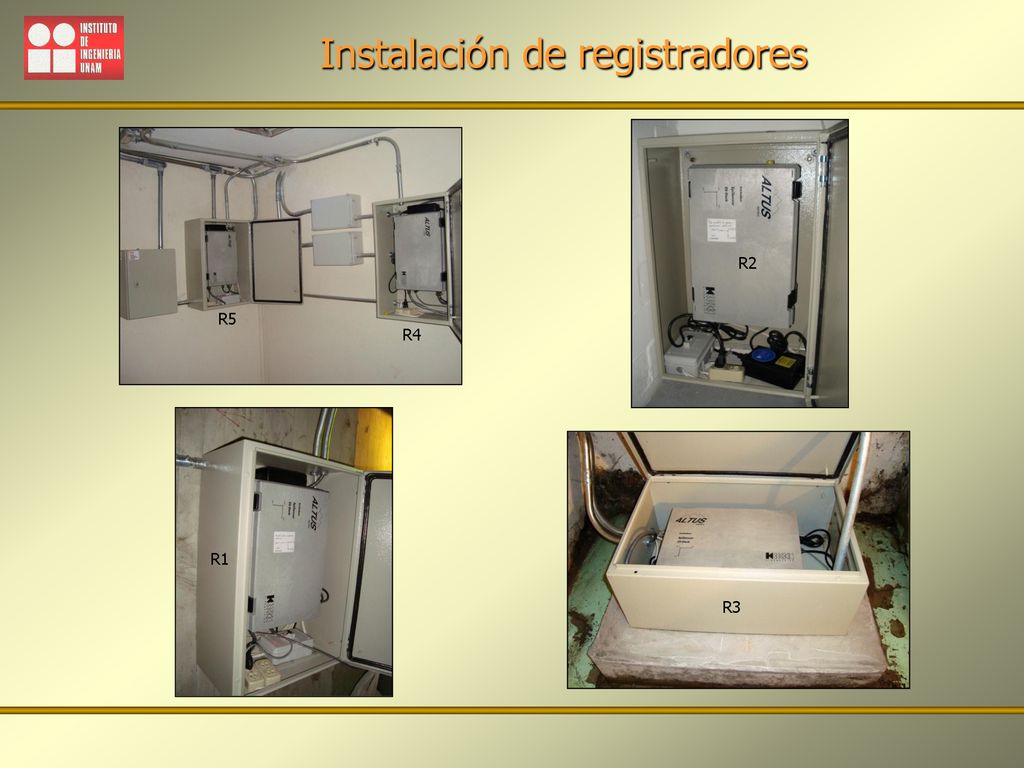

9 Instalación de registradores

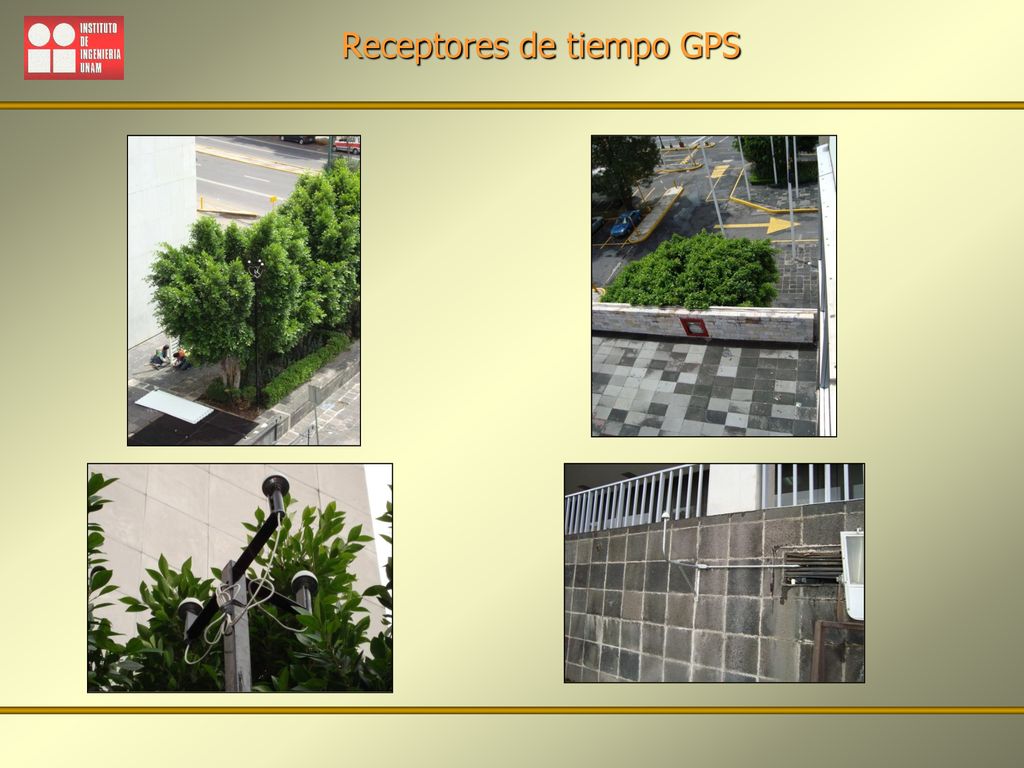

10 Receptores de tiempo GPS

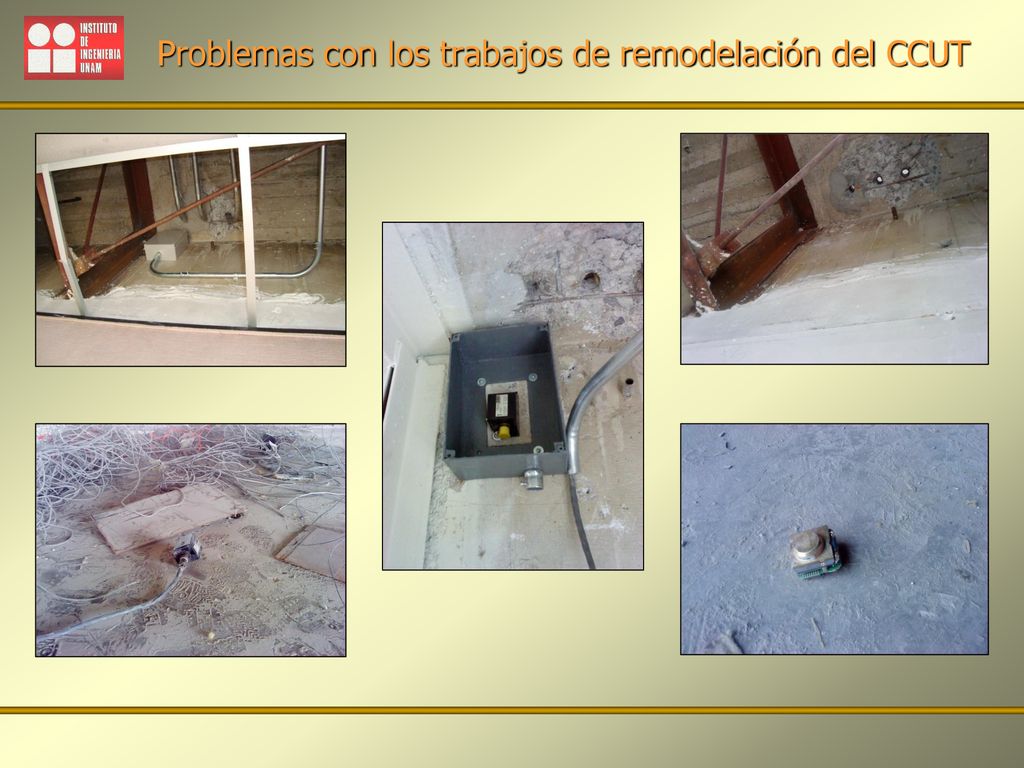

11 Problemas con los trabajos de remodelación del CCUT

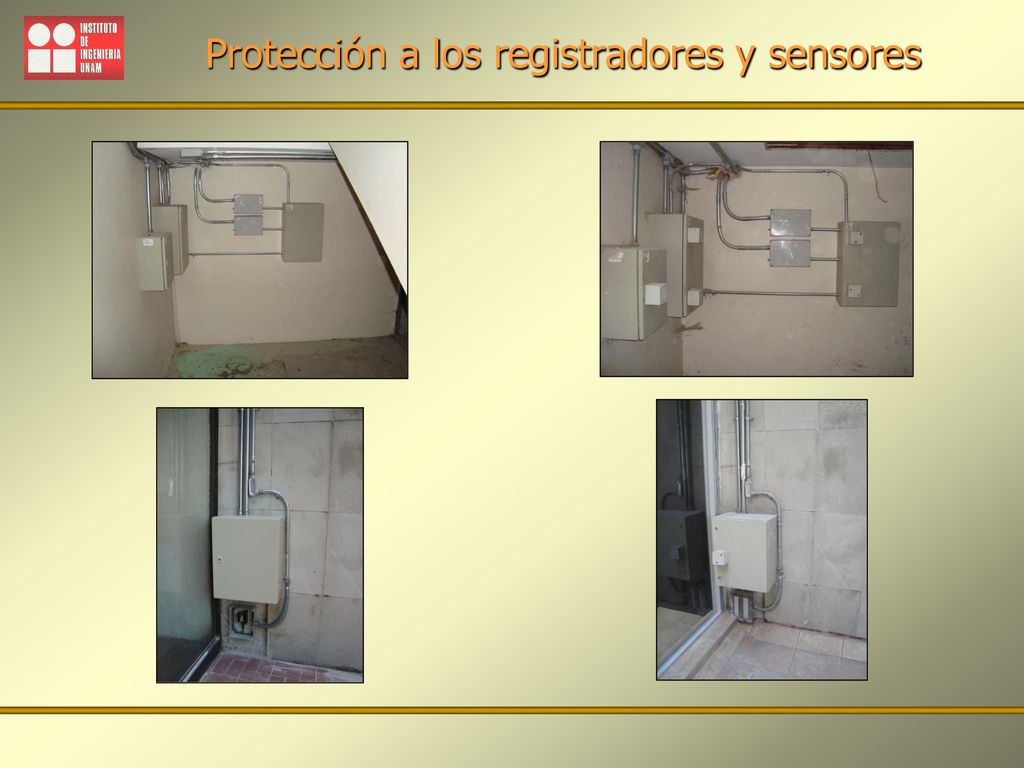

12 Protección a los registradores y sensores

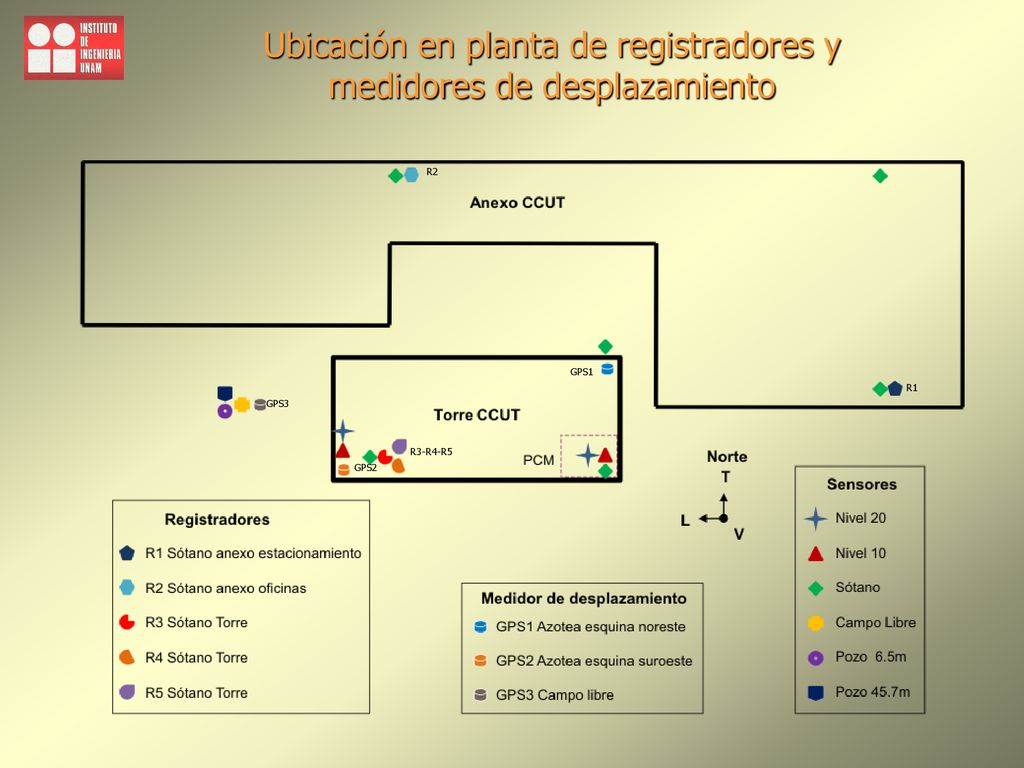

13 Ubicación en planta de registradores y medidores de desplazamiento
GPS1 R1 GPS3 R3-R4-R5 GPS2

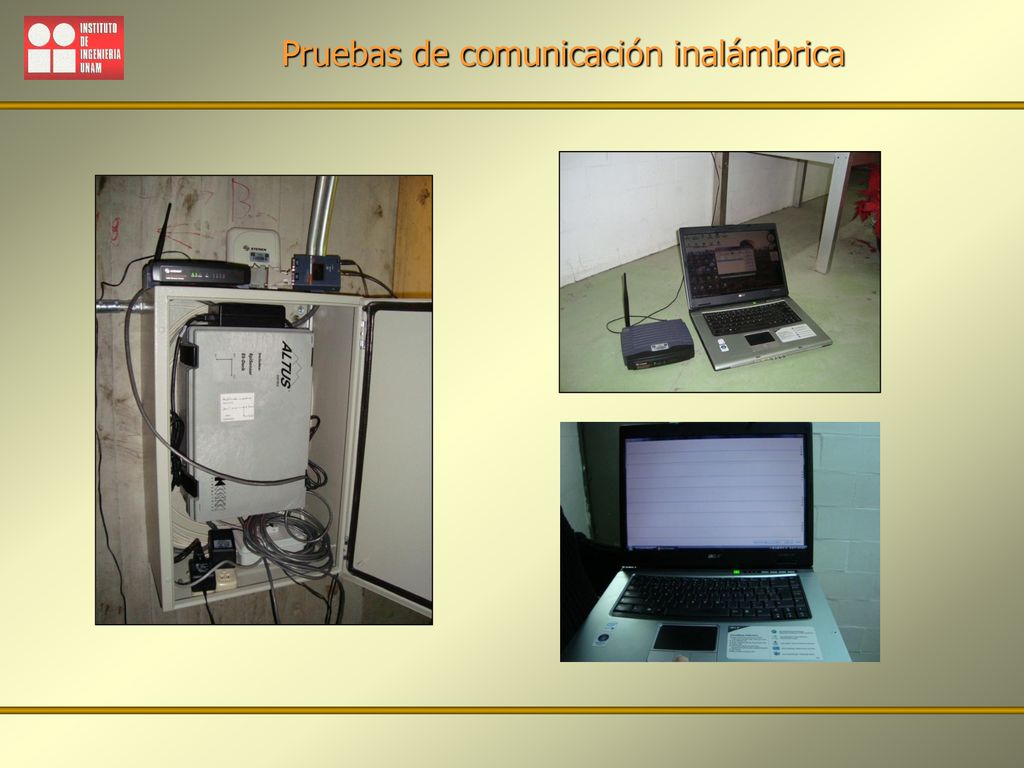

14 Pruebas de comunicación inalámbrica

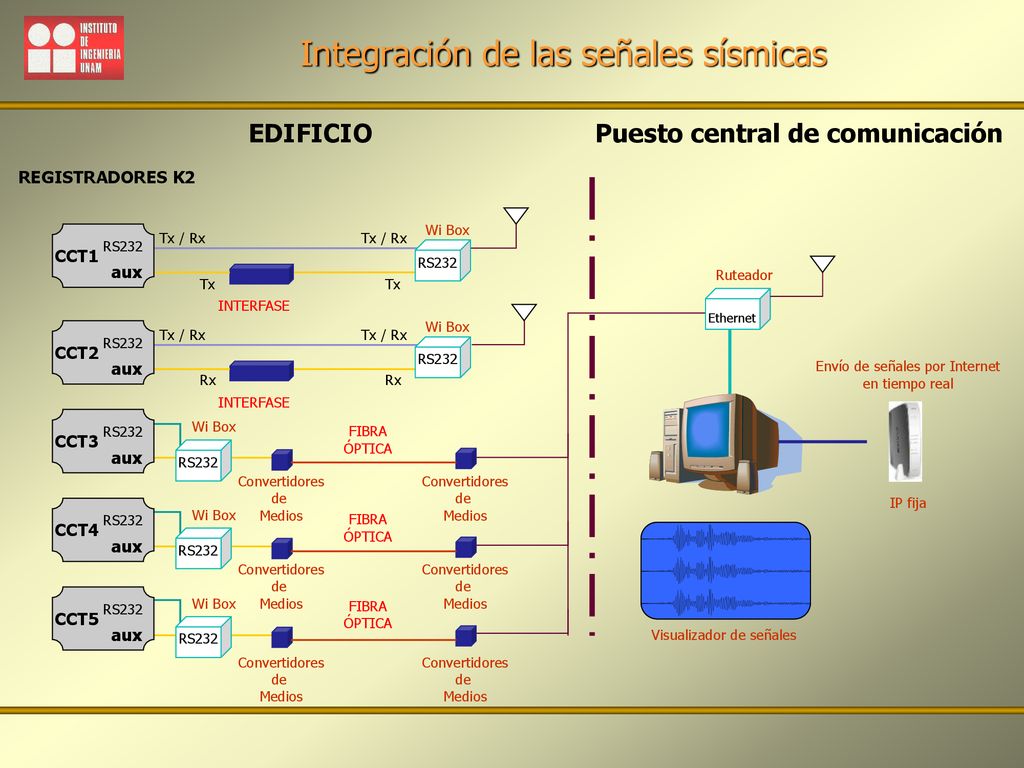

15 Integración de las señales sísmicas
Envío de señales por Internet en tiempo real IP fija Convertidores de Medios Puesto central de comunicación EDIFICIO Wi Box REGISTRADORES K2 INTERFASE FIBRA ÓPTICA Tx Rx Tx / Rx Ruteador Ethernet Visualizador de señales CCT1 aux CCT2 CCT3 CCT4 CCT5 RS232

16 Resultados de la red acelerográfica

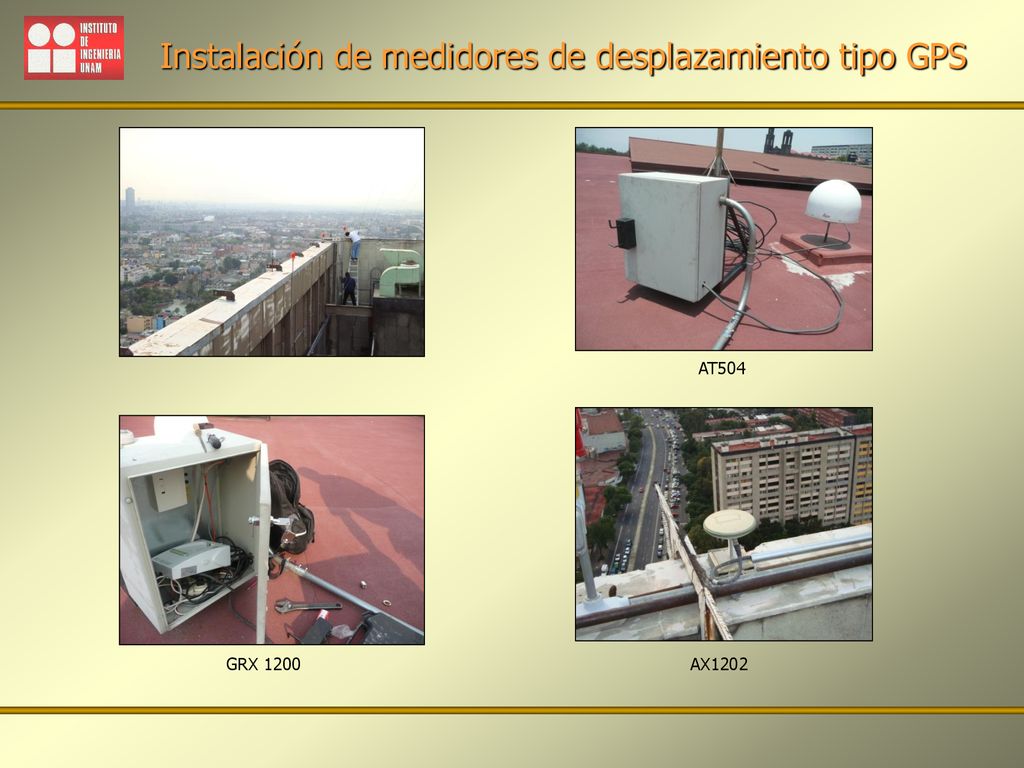

17 Instalación de medidores de desplazamiento tipo GPS
AT504 GRX 1200 AX1202

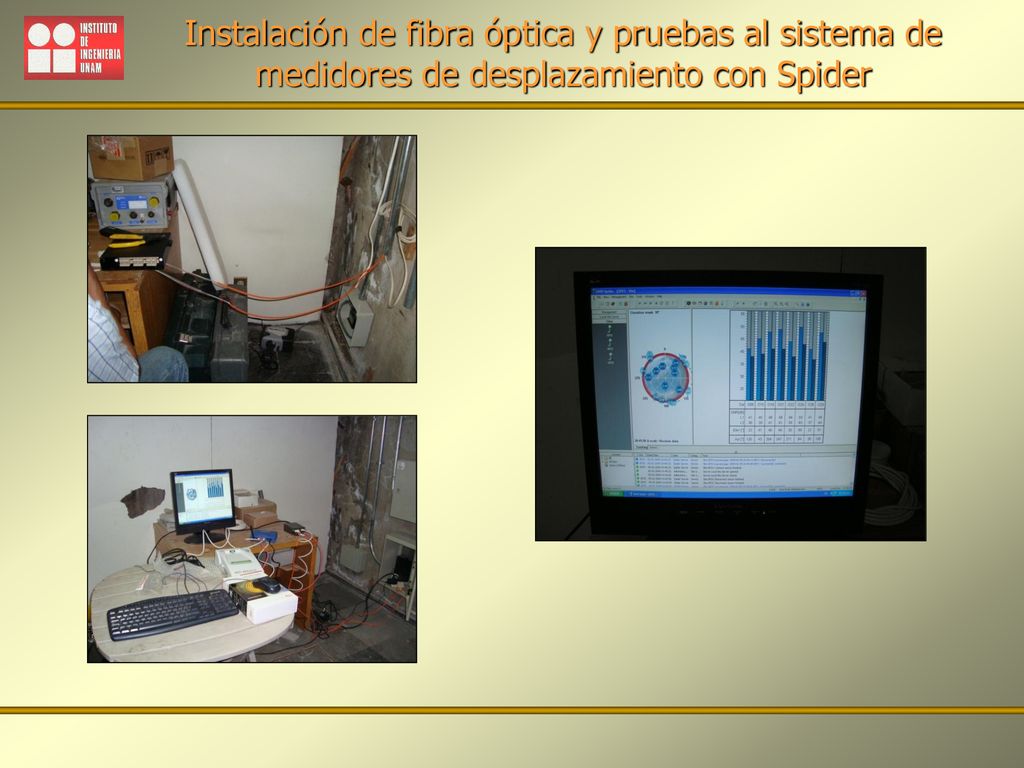

18 Instalación de fibra óptica y pruebas al sistema de medidores de desplazamiento con Spider

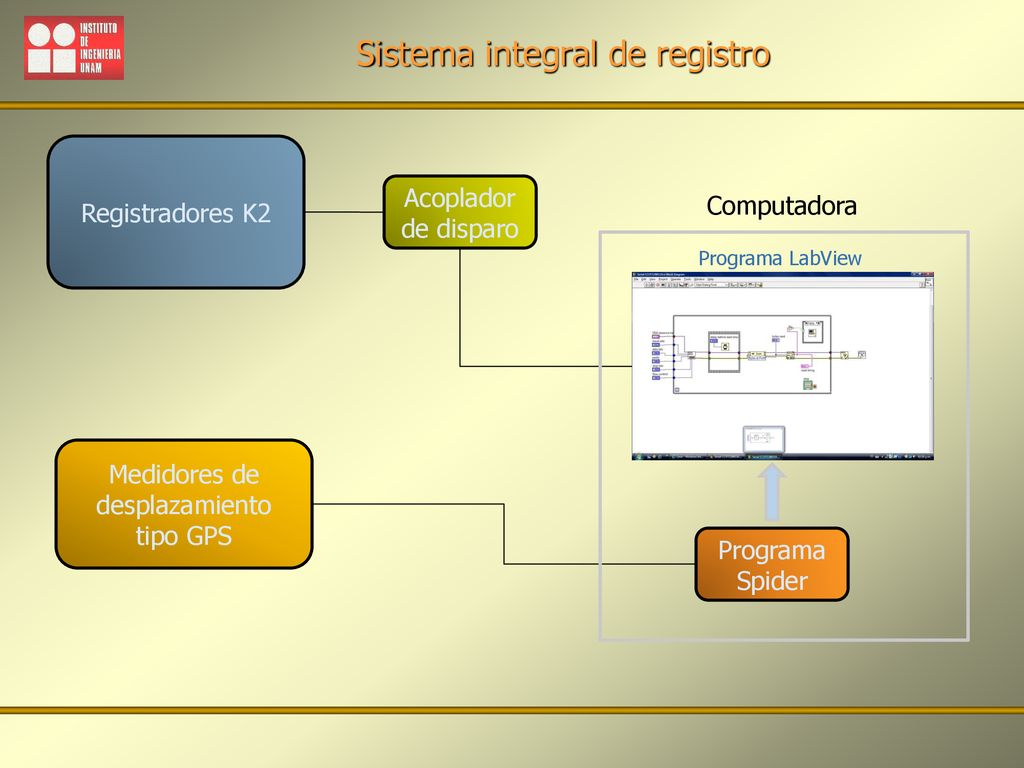

19 Sistema integral de registro
Registradores K2 Acoplador de disparo Computadora Programa LabView Medidores de desplazamiento tipo GPS Programa Spider

20 Trabajos de remodelación en el PCR del CCUT

21 Conclusiones La instrumentación de la red acelerográfica en la torre se encuentra operando en su totalidad Los pruebas al sistema de posicionamiento global GPS para medir los desplazamientos de la estructura ante un sismo han sido satisfactorias El sistema nos permite el acceso remoto a las señales de los dos sistemas de registro en forma inmediata desde el Puesto de Registro Sísmico
