Formas Básicas Rotor de Polos Salientes.

Presentación del tema: "Formas Básicas Rotor de Polos Salientes."— Transcripción de la presentación:

1 Formas Básicas Rotor de Polos Salientes

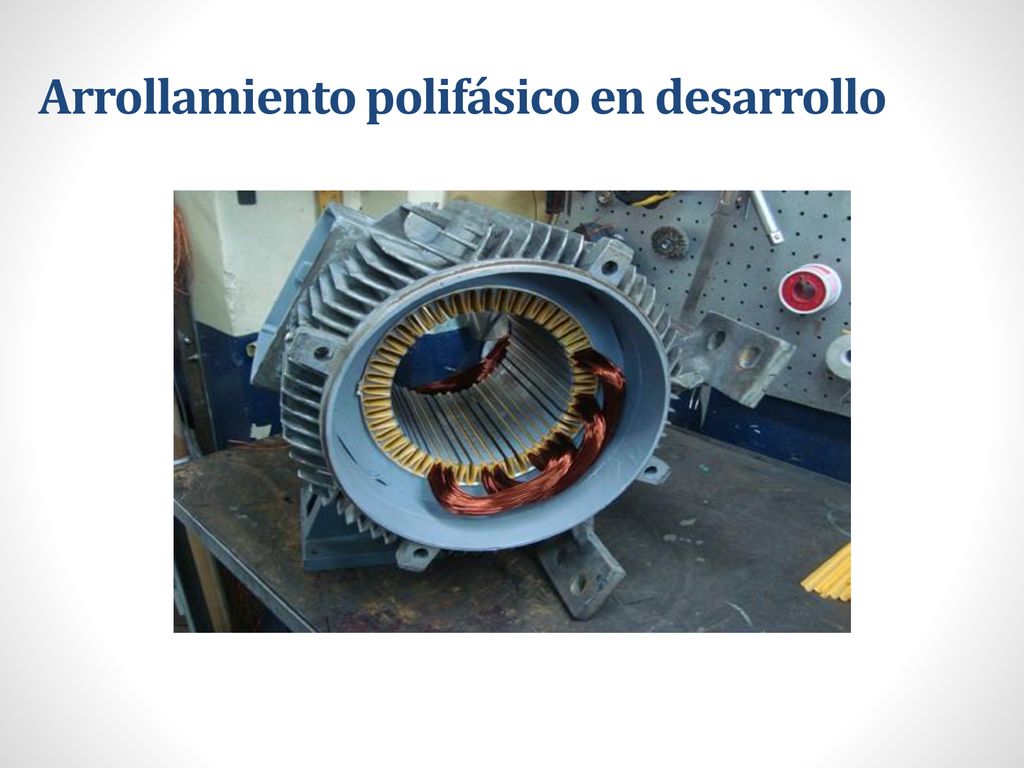

2 Arrollamiento polifásico en desarrollo

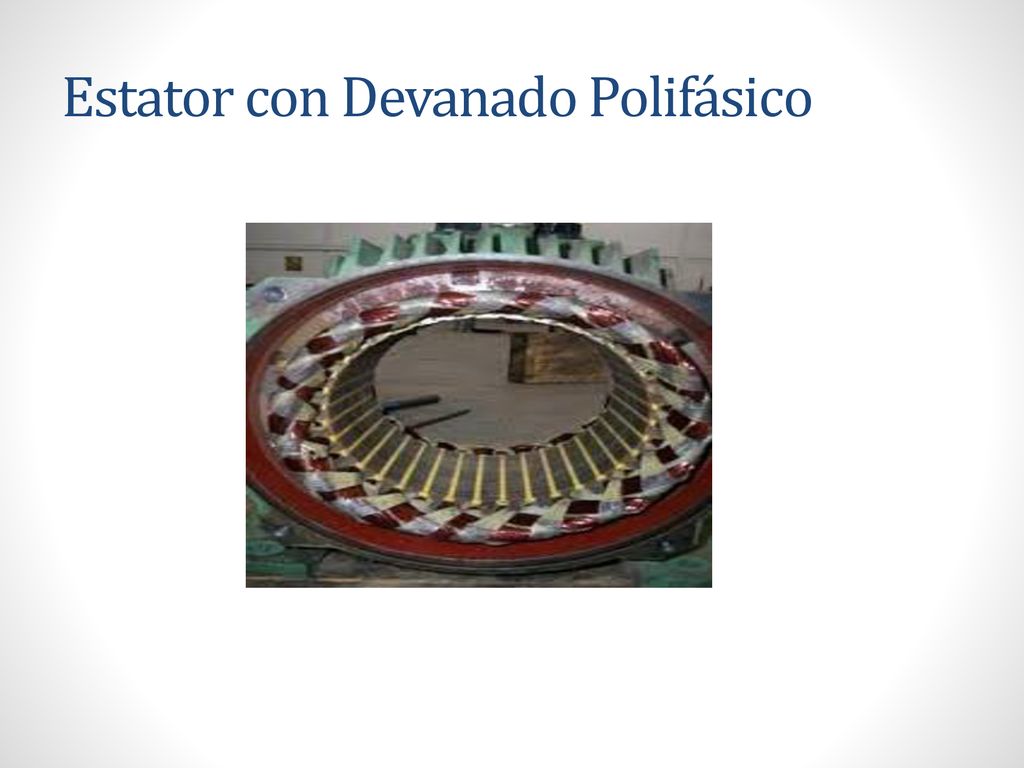

3 Estator con Devanado Polifásico

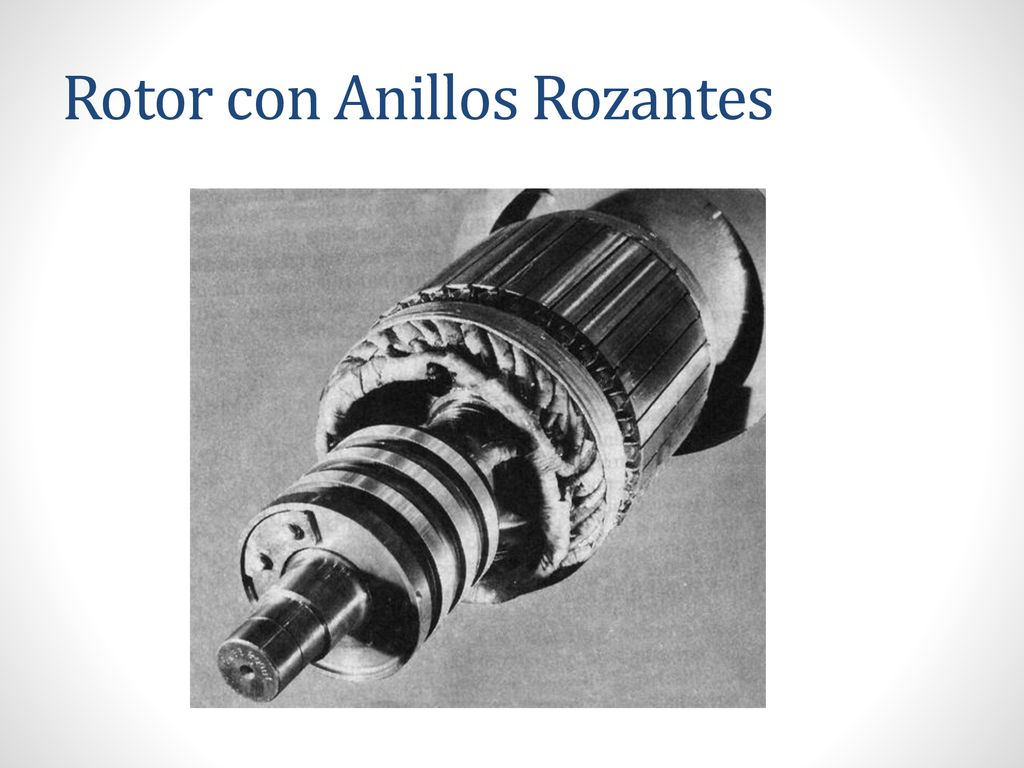

4 Rotor con Anillos Rozantes

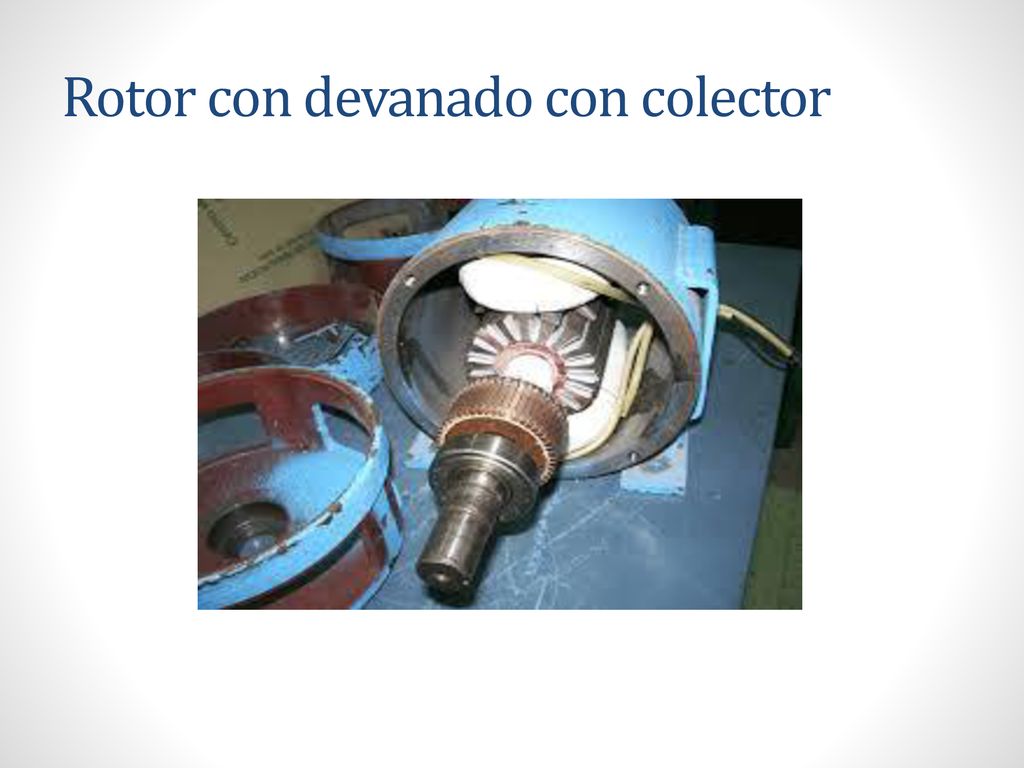

5 Rotor con devanado con colector

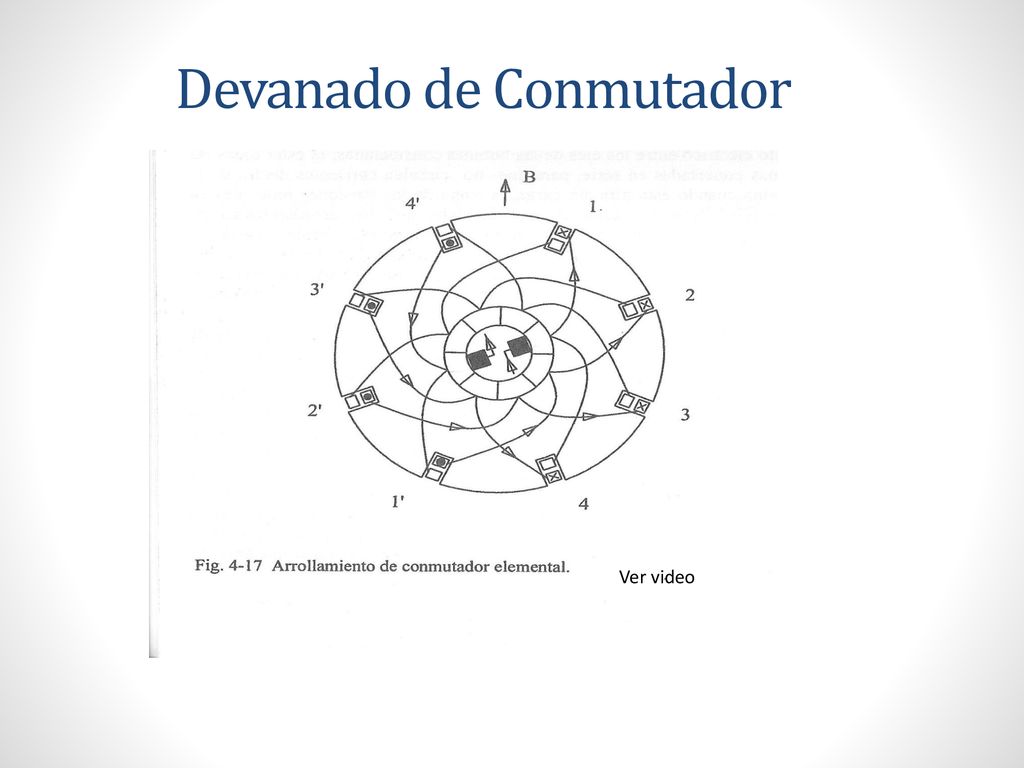

6 Devanado de Conmutador
Ver video

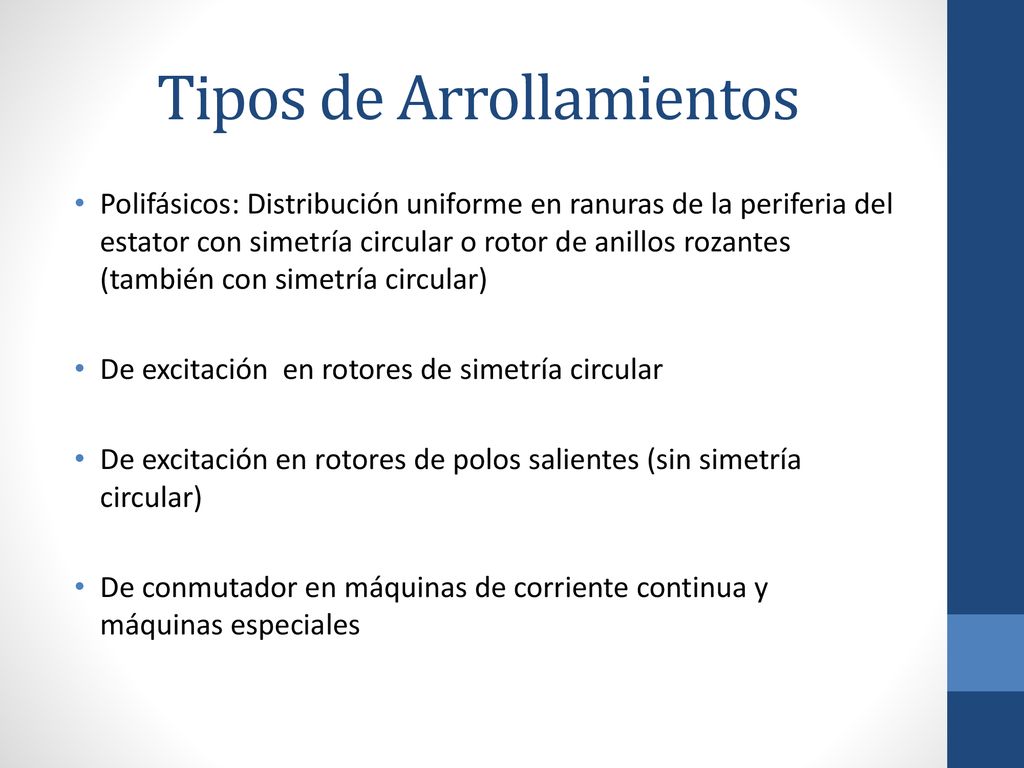

7 Tipos de Arrollamientos
Polifásicos: Distribución uniforme en ranuras de la periferia del estator con simetría circular o rotor de anillos rozantes (también con simetría circular) De excitación en rotores de simetría circular De excitación en rotores de polos salientes (sin simetría circular) De conmutador en máquinas de corriente continua y máquinas especiales

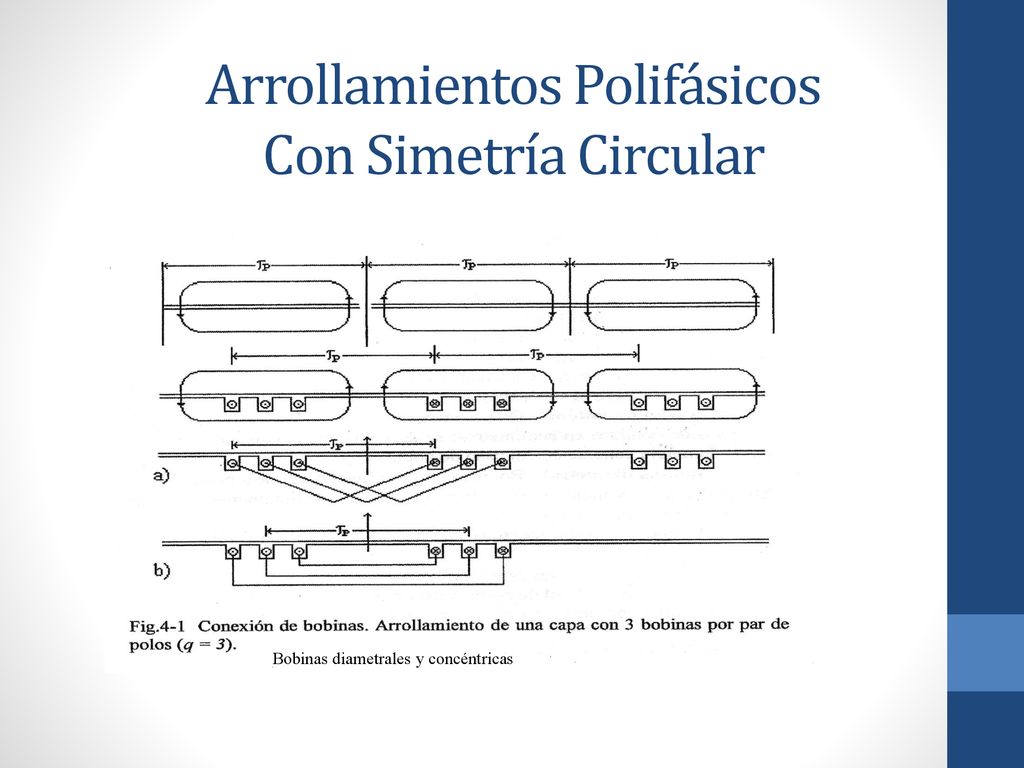

8 Arrollamientos Polifásicos Con Simetría Circular
Bobinas diametrales y concéntricas

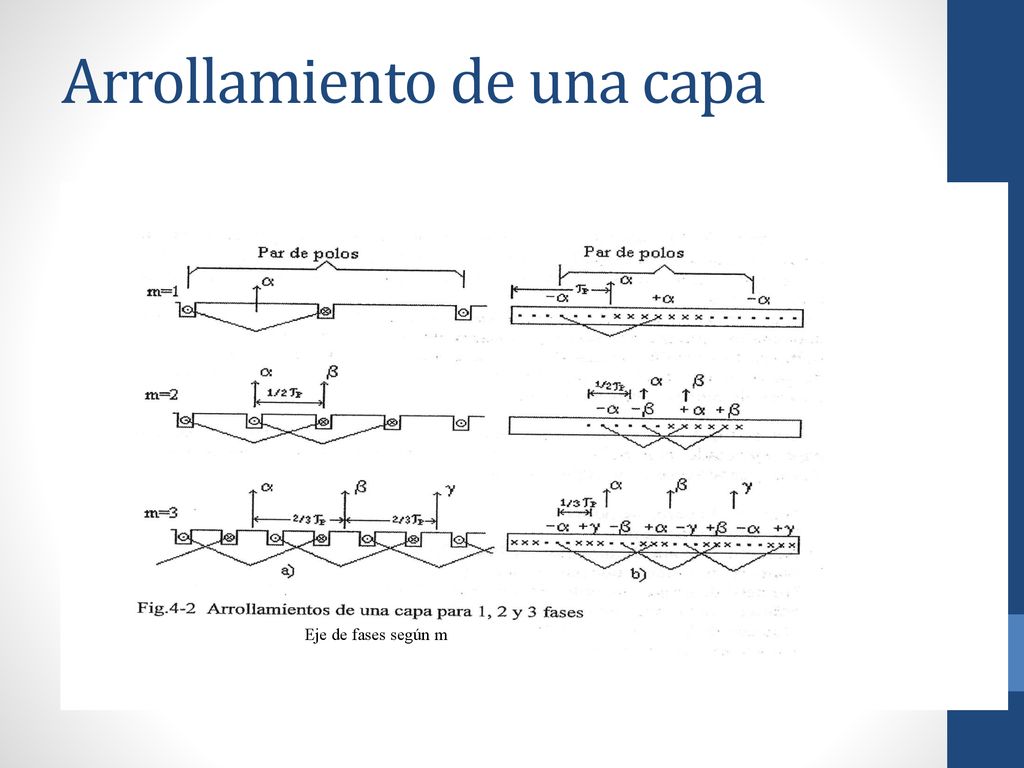

9 Arrollamiento de una capa
Eje de fases según m

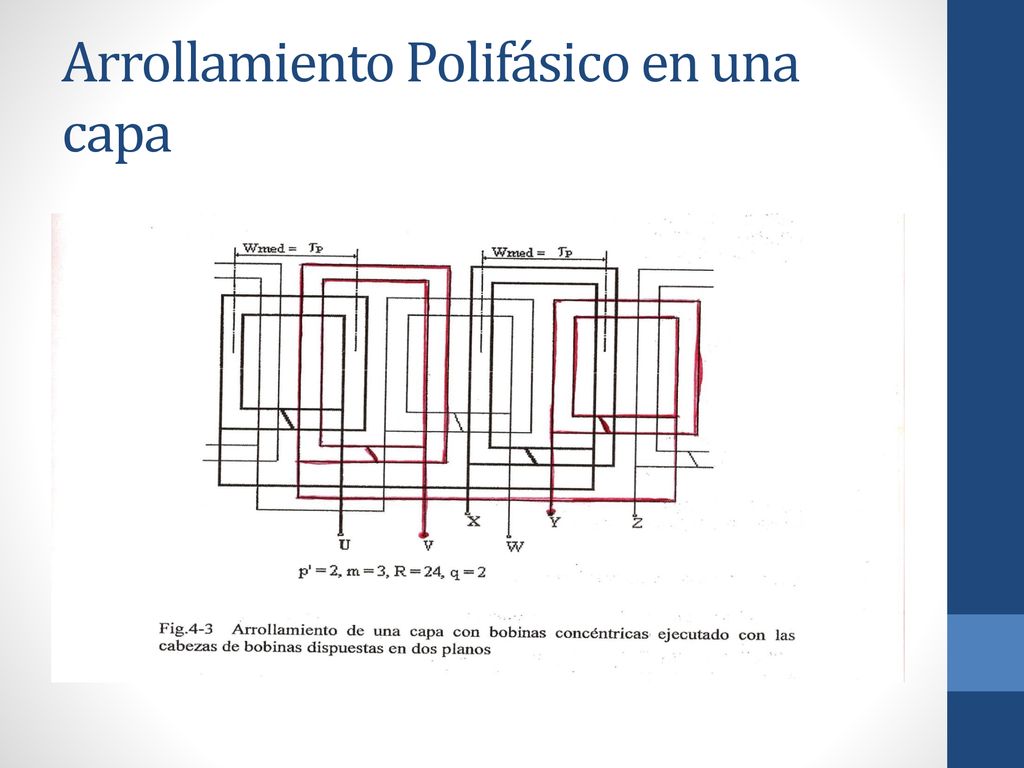

10 Arrollamiento Polifásico en una capa

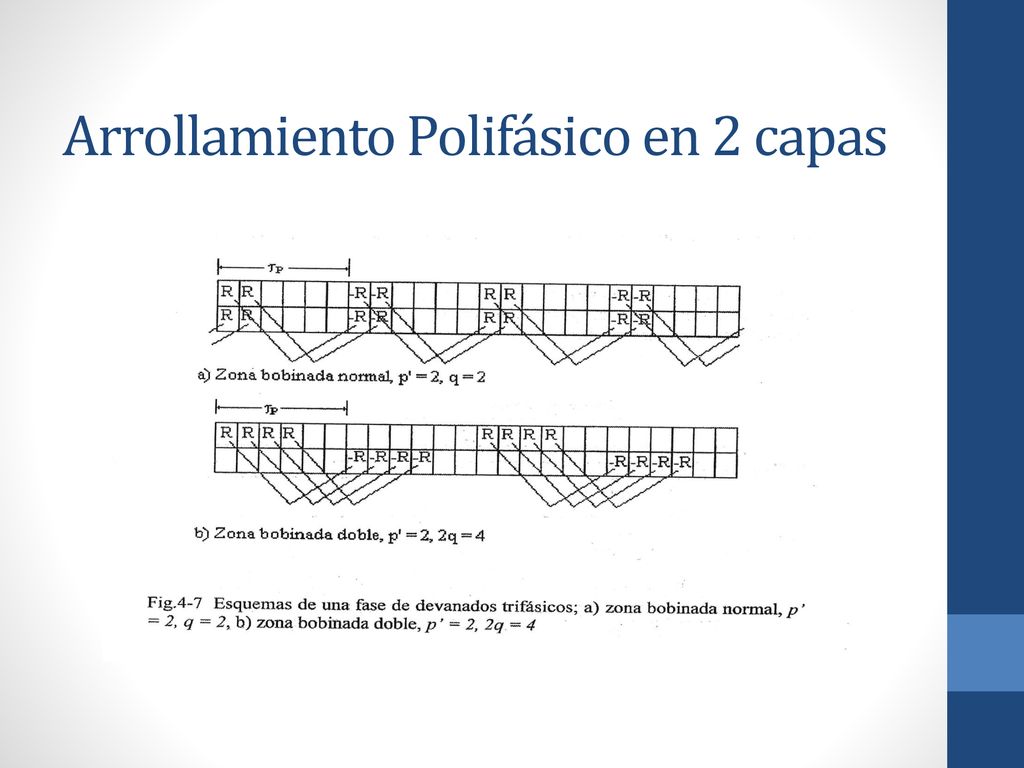

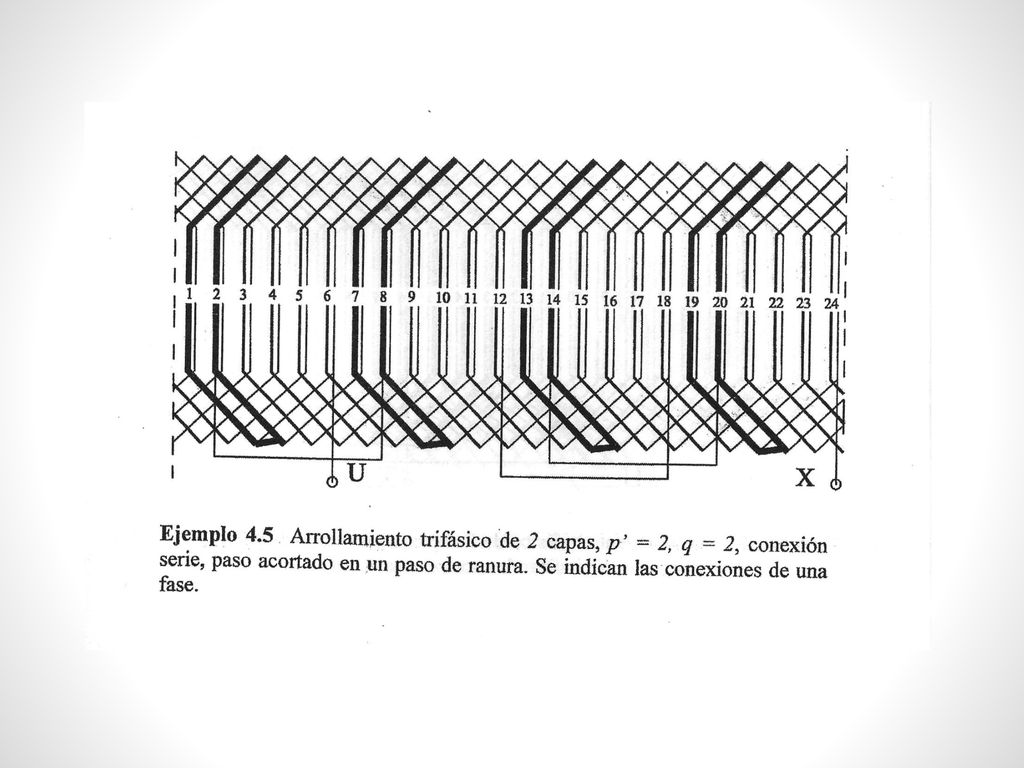

11 Arrollamiento Polifásico en 2 capas

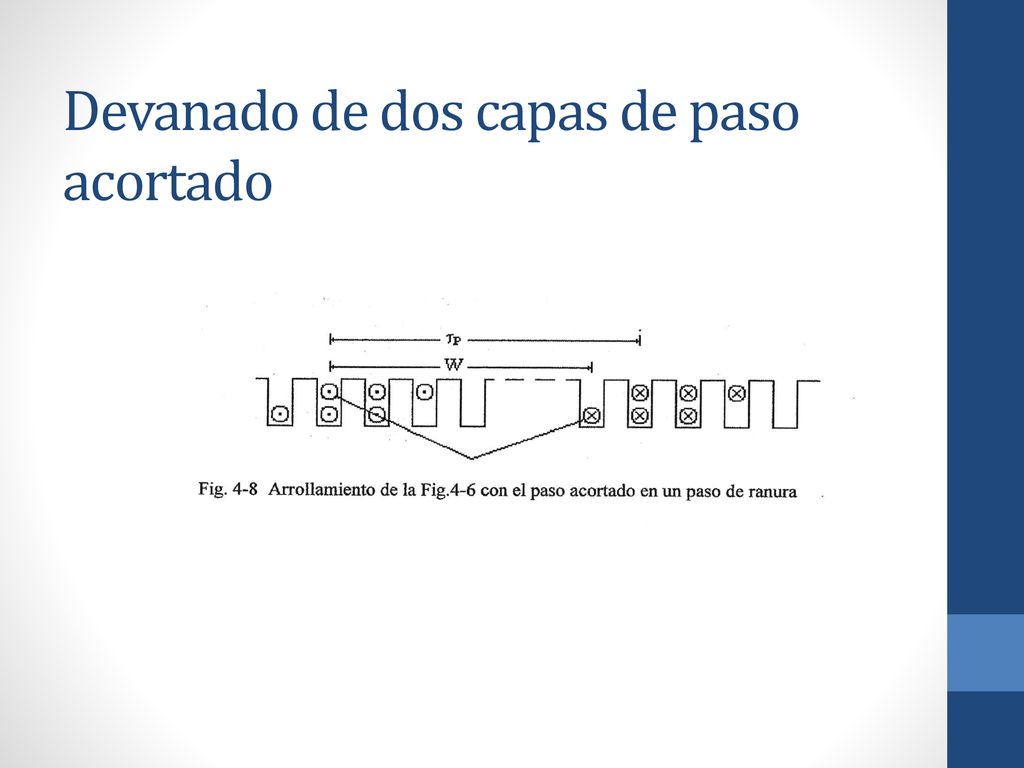

12 Devanado de dos capas de paso acortado

13 Resúmen de símbolos R = 2p’mq tp = 180º electricos
tp = 180º/p’ mecánicos tp = R/2p’ ranuras En una capa: En dos capas: b = 180º/m b = 360º/m (ZBAD) b = 180º/m (ZBAN) N = p’q Nb N = 2p’qNb Y = qm Y = qm - s W = tp w/tp = Y/qm

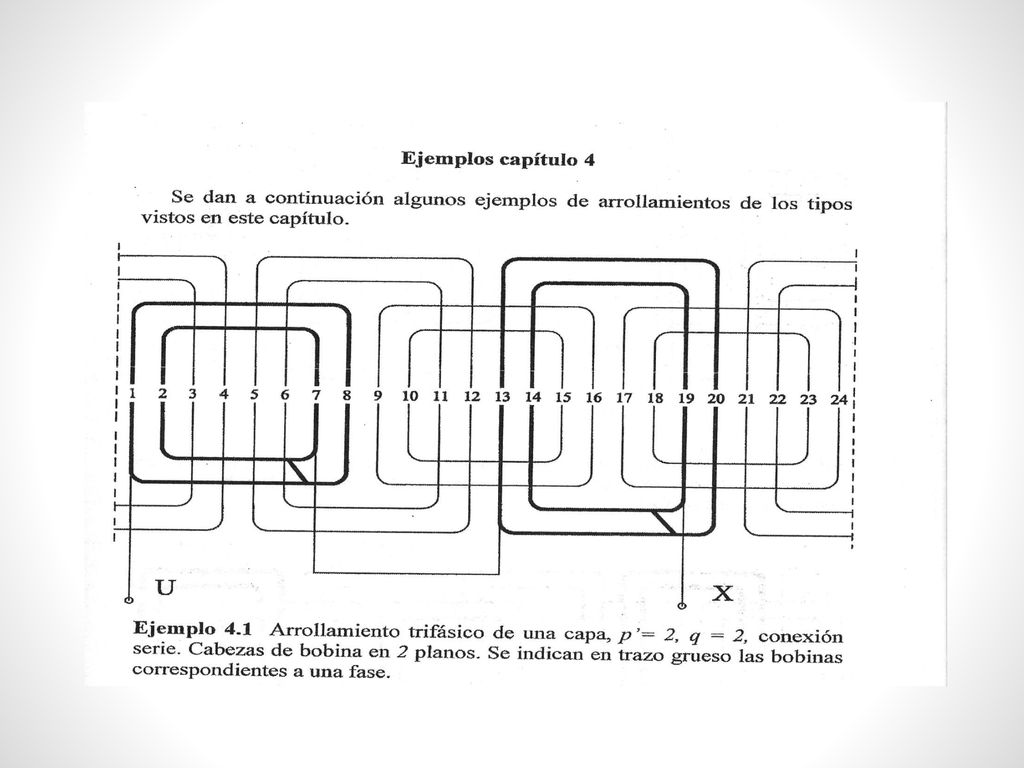

14

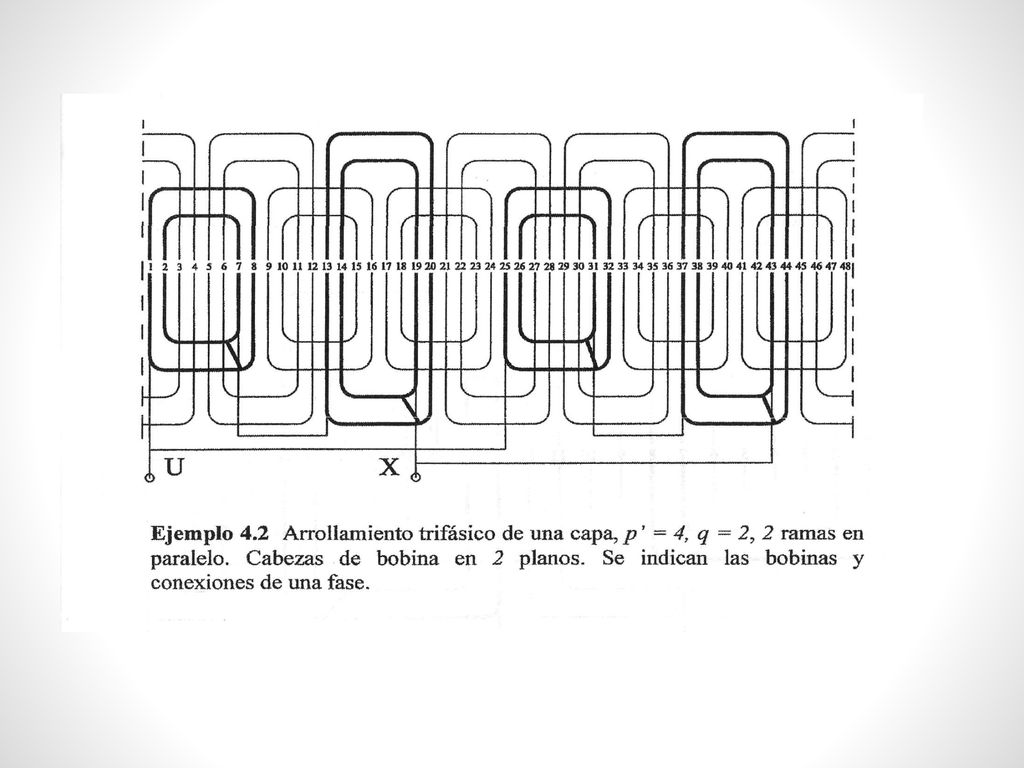

15

16

17

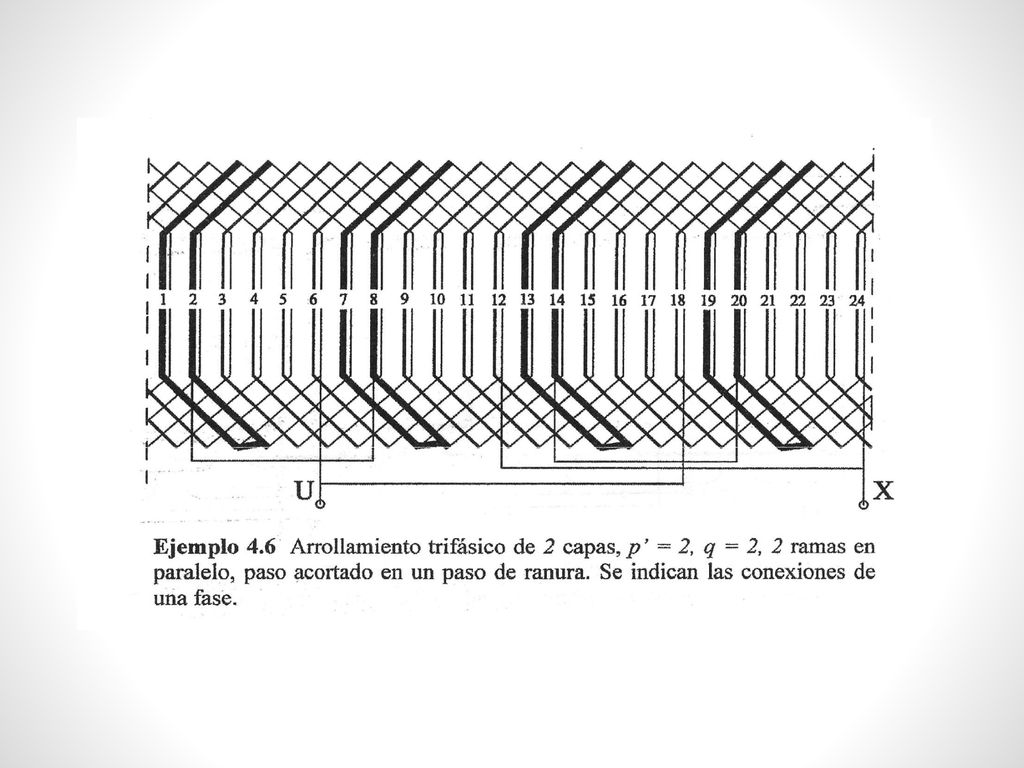

18

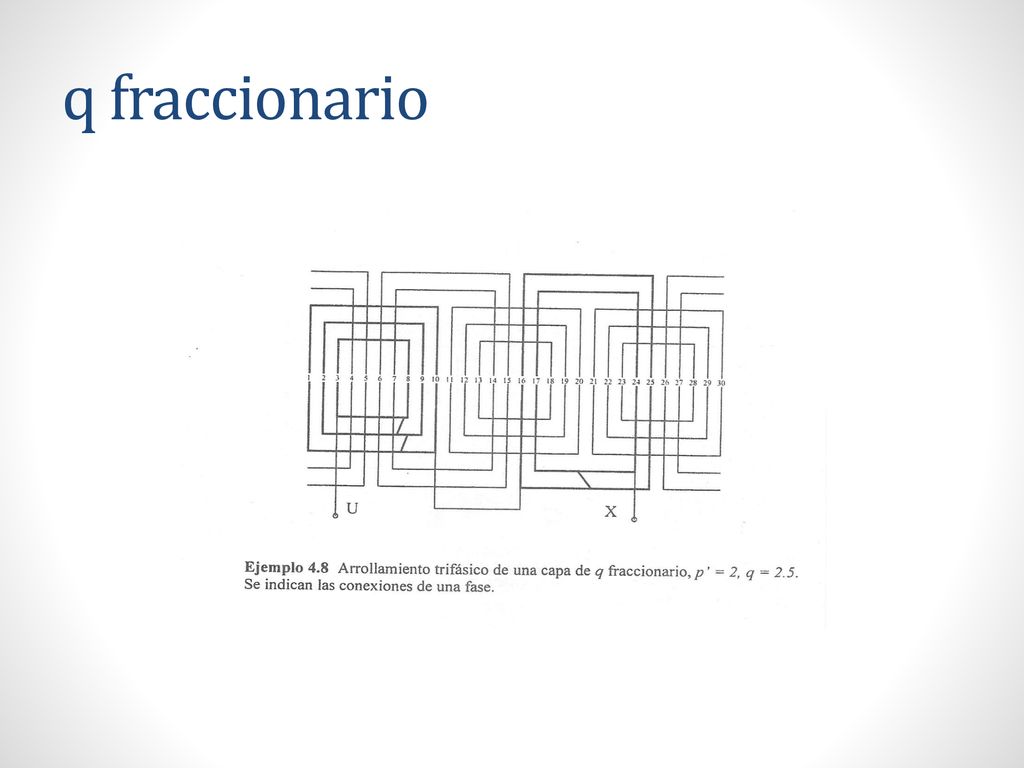

19 q fraccionario

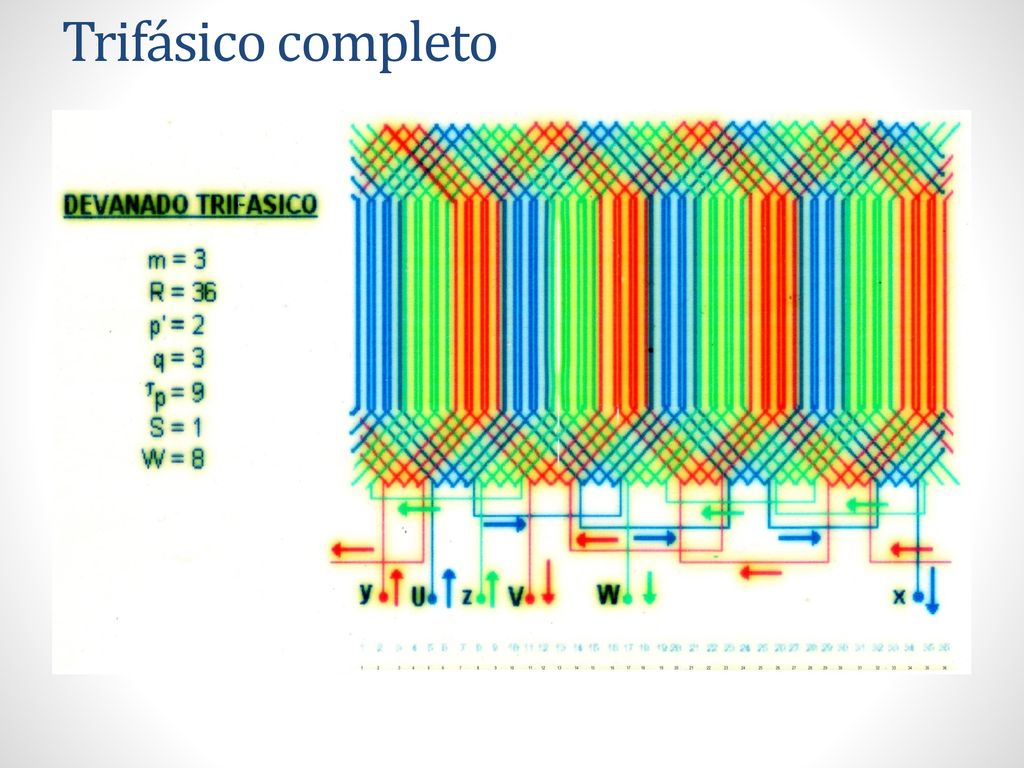

20 Trifásico completo

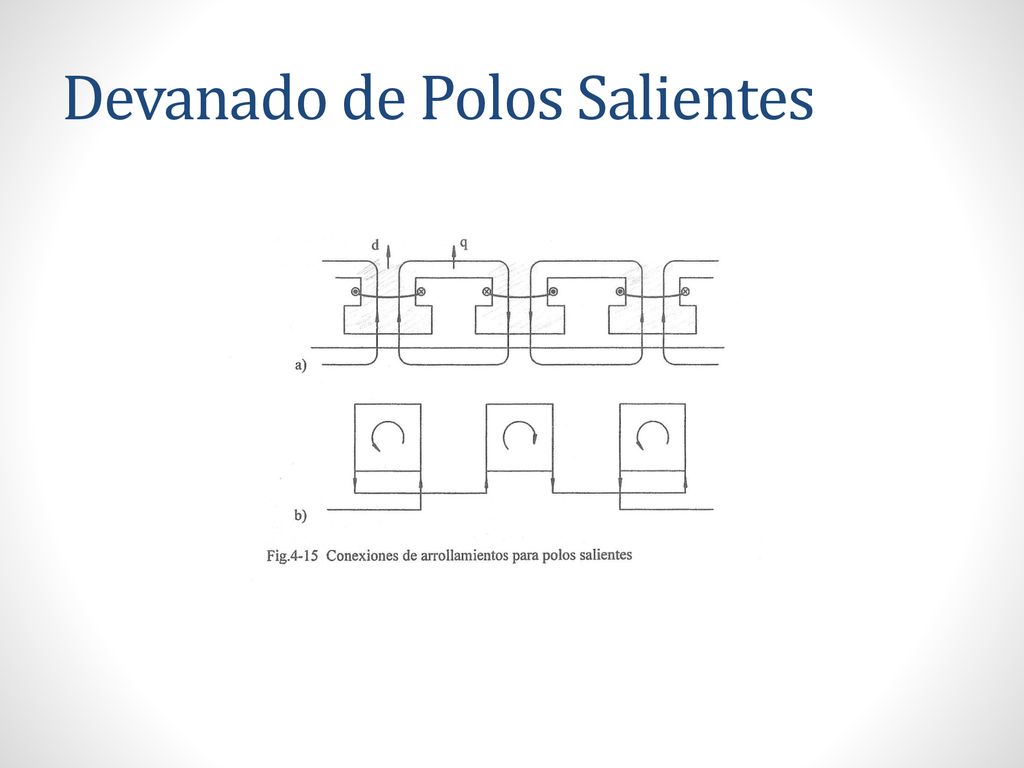

21 Devanado de Polos Salientes

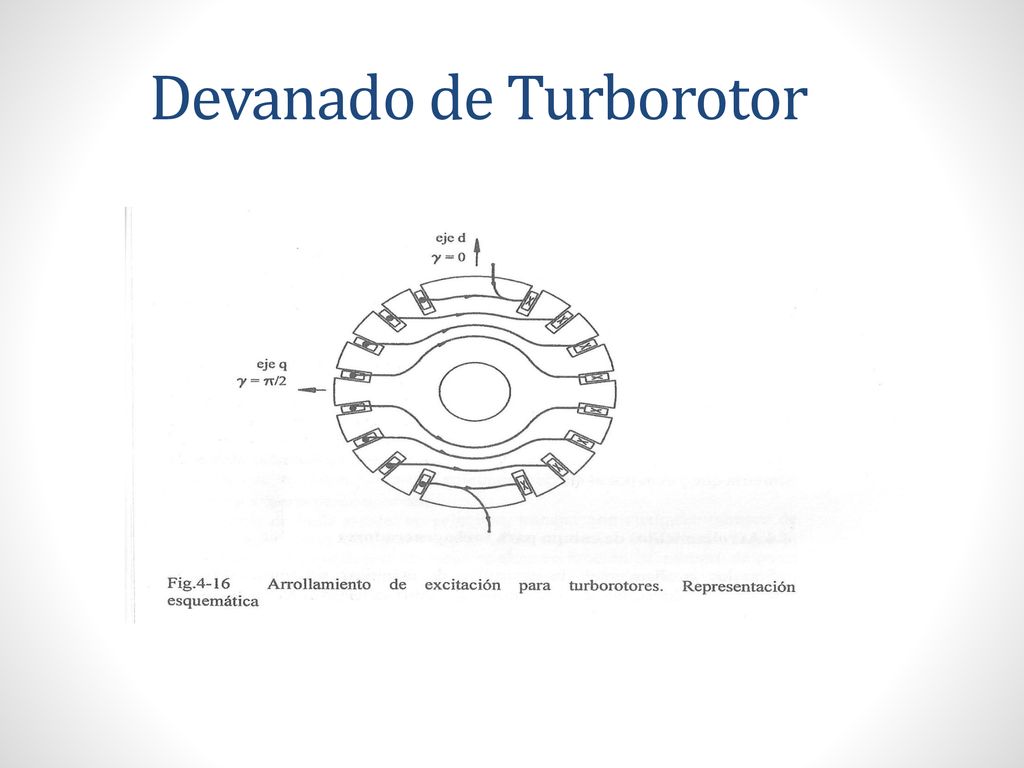

22 Devanado de Turborotor

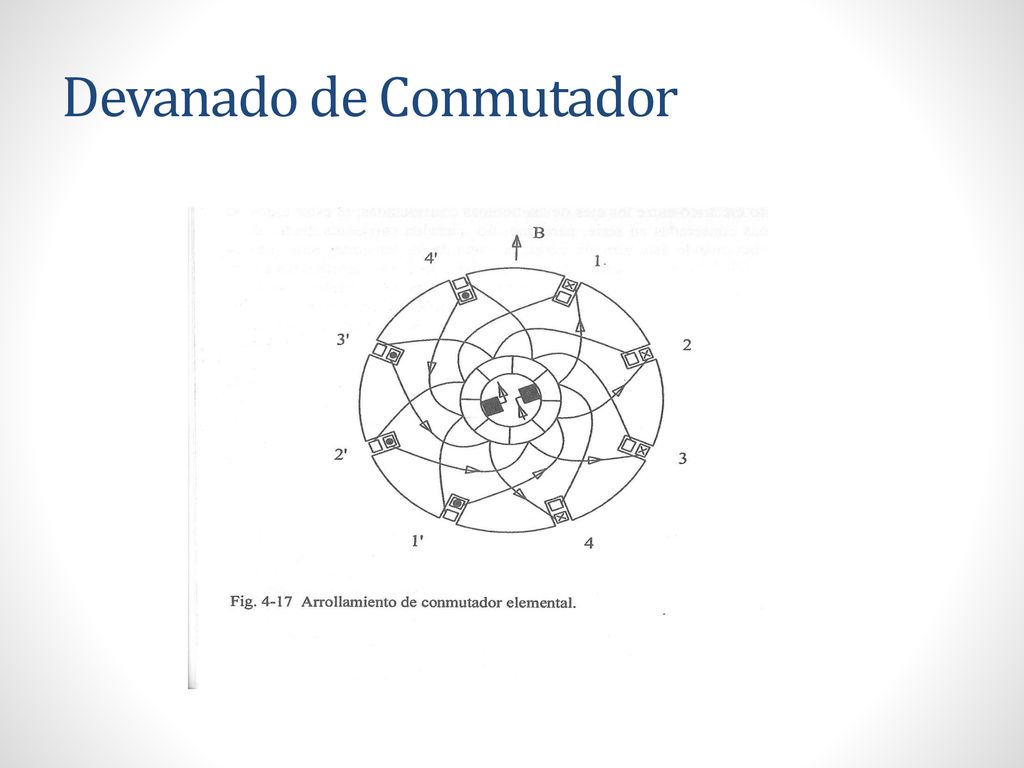

23 Devanado de Conmutador

24 Devanado con Conmutador

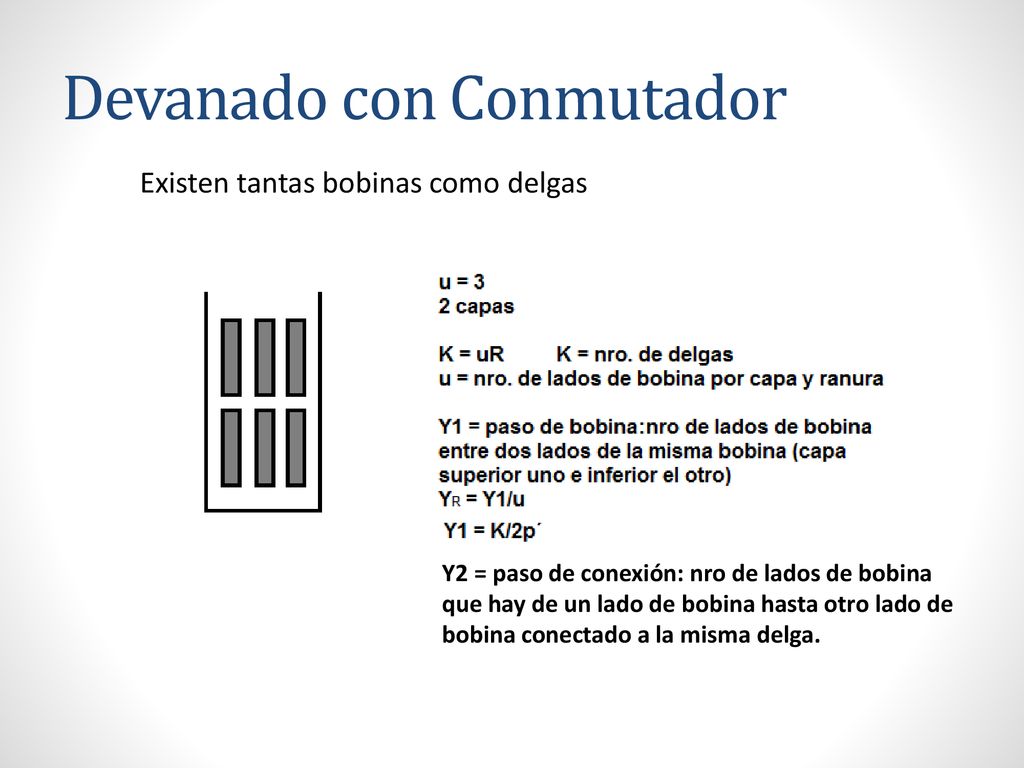

Existen tantas bobinas como delgas Y2 = paso de conexión: nro de lados de bobina que hay de un lado de bobina hasta otro lado de bobina conectado a la misma delga.

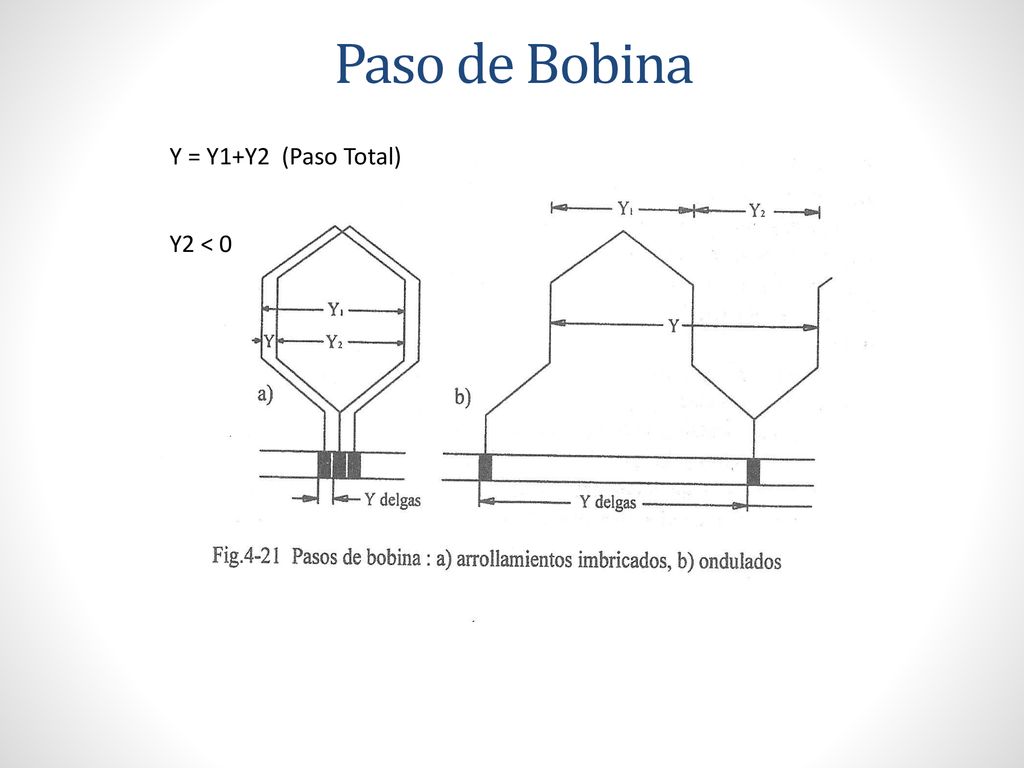

25 Paso de Bobina Y = Y1+Y2 (Paso Total) Y2 < 0

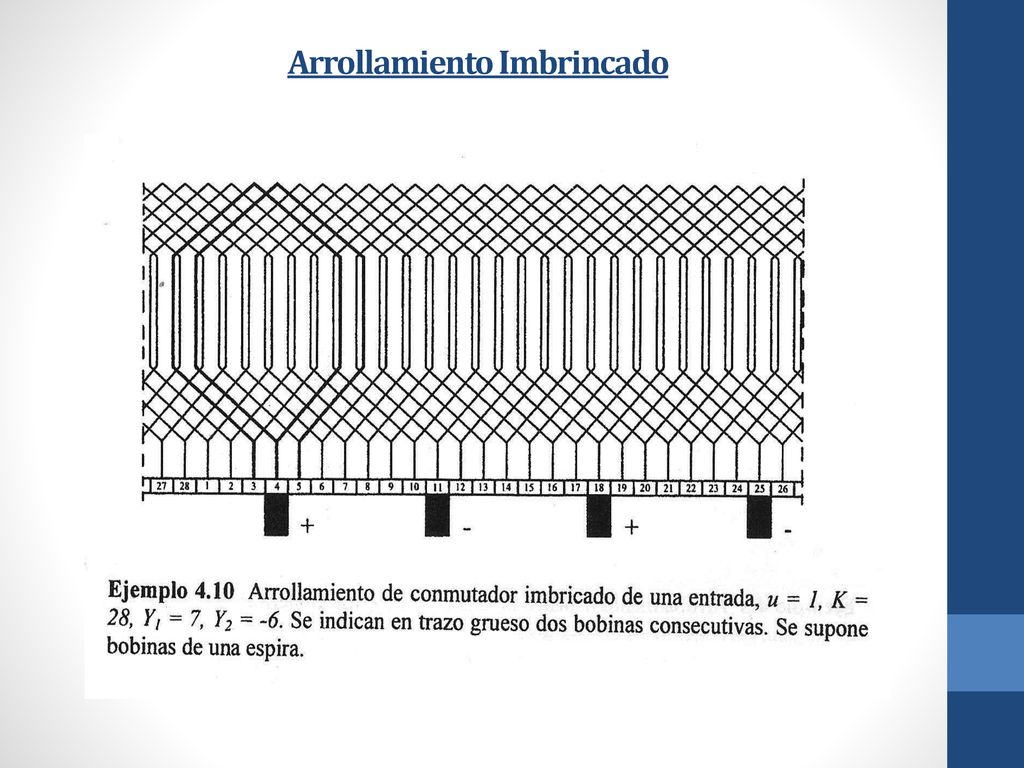

26 Arrollamiento Imbrincado

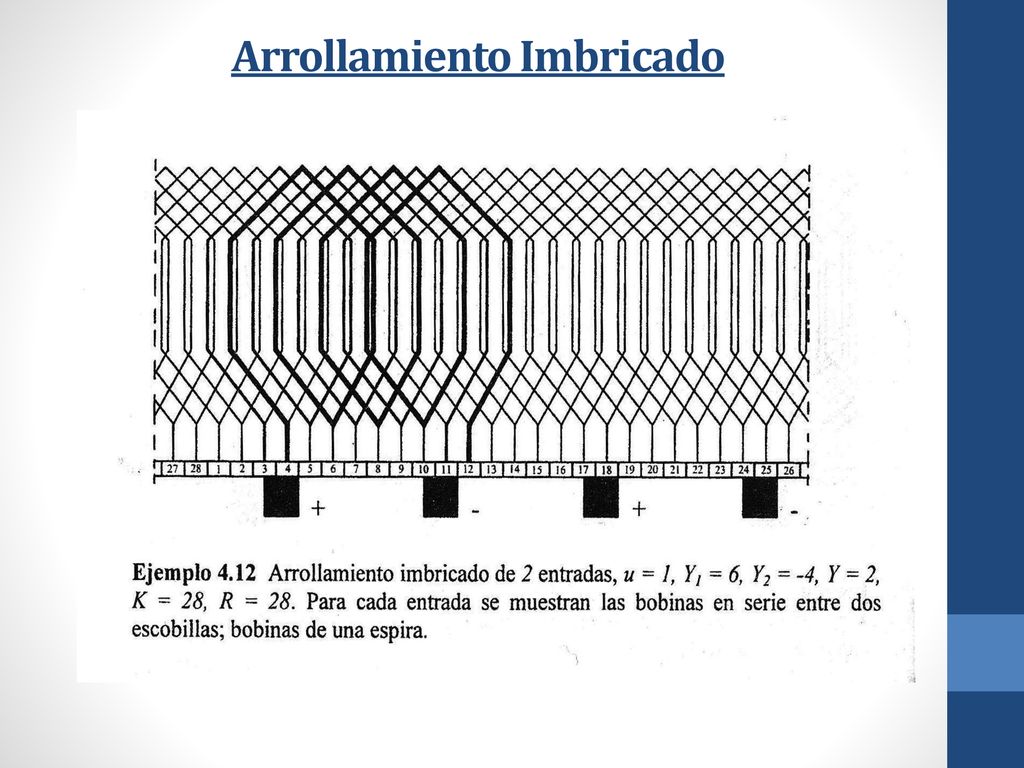

27 Arrollamiento Imbricado

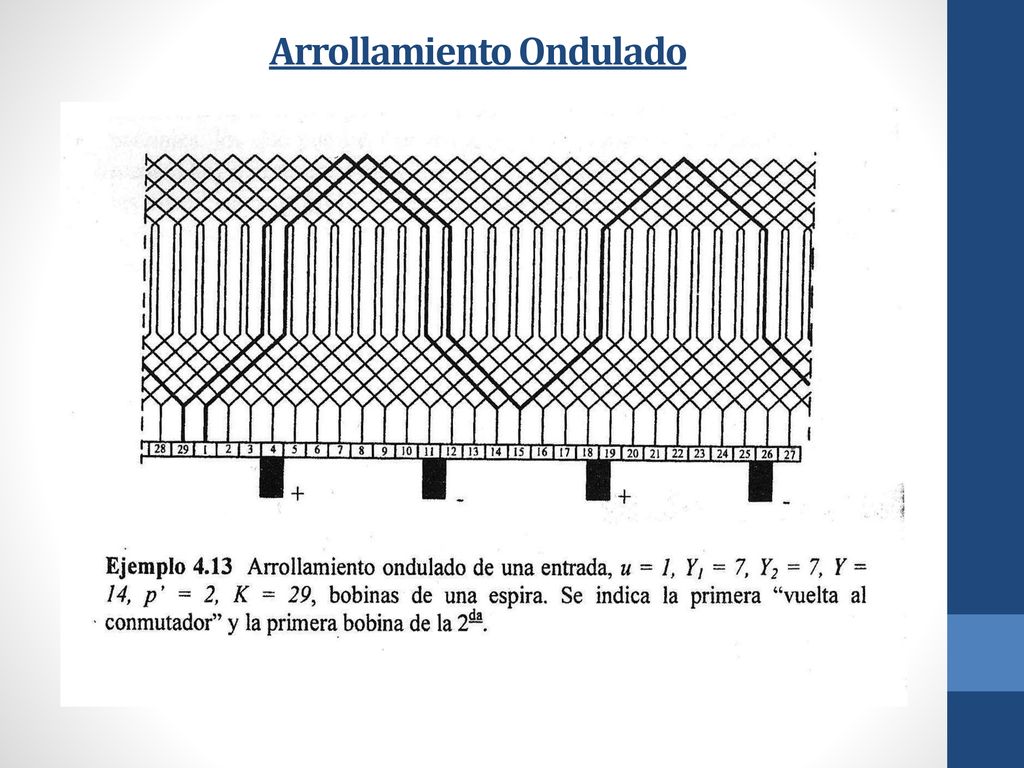

28 Arrollamiento Ondulado
