1 Operaciones red sismica de puerto rico
REUNIÓN COMITÉ TÉCNICO ASESOR DE TSUNAMIS San Juan, PR - 8 de septiembre de 2008 Geol. Gisela Báez-Sánchez Auxiliar de Investigaciones & Coordinadora del Área de Análisis y Procesamiento de Datos Geofísicos Presentación preparada para: REUNIÓN COMITÉ TÉCNICO ASESOR DE TSUNAMIS AEMEAD (San Juan, PR) 8 de septiembre de 2008, GBS

2 Conferencia Puerto Rico Seismic Activity Seismic Restraints for Suspended Utilities According to 1997 UBC 12/11/2004 Visión Ser un centro líder en el monitoreo, alerta, información, investigación y educación de terremotos y tsunamis en el Caribe. Misión Informar de manera confiable y oportuna, la generación y efectos de terremotos y tsunamis para Puerto Rico e Islas Vírgenes. Gisela Báez-Sánchez Red Sísmica de Puerto Rico

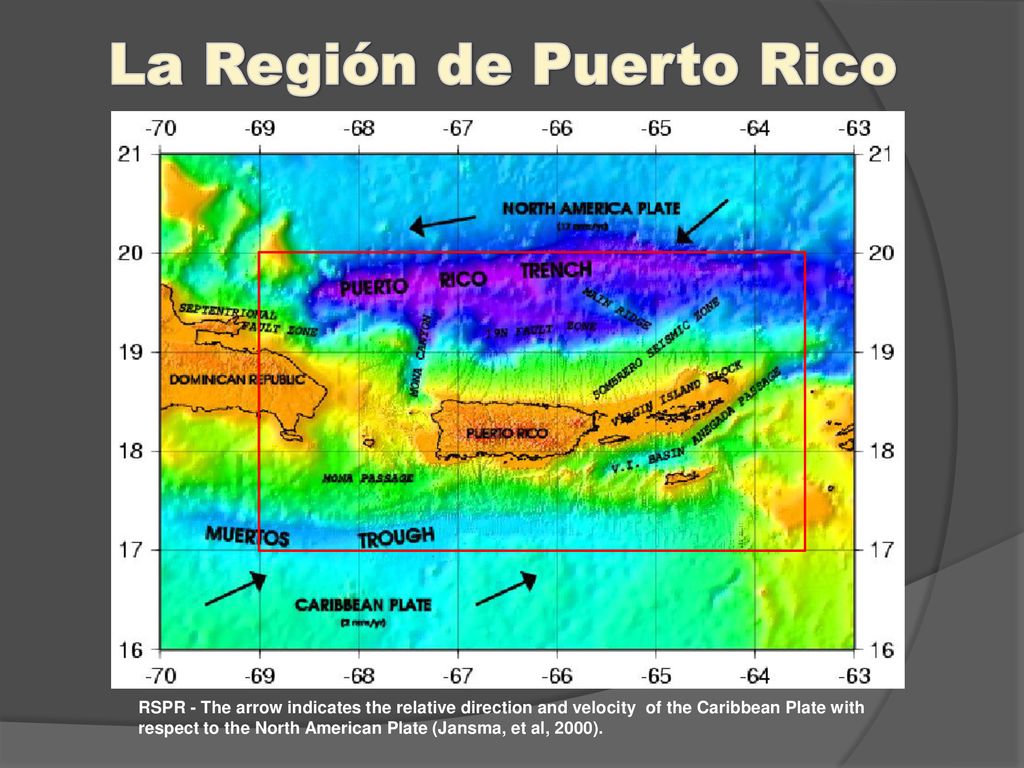

3 La Región de Puerto Rico
Latitudes 17.0 N a 20.0 N Longitudes: 63.5 O a 69.0 O RSPR - The arrow indicates the relative direction and velocity of the Caribbean Plate with respect to the North American Plate (Jansma, et al, 2000).

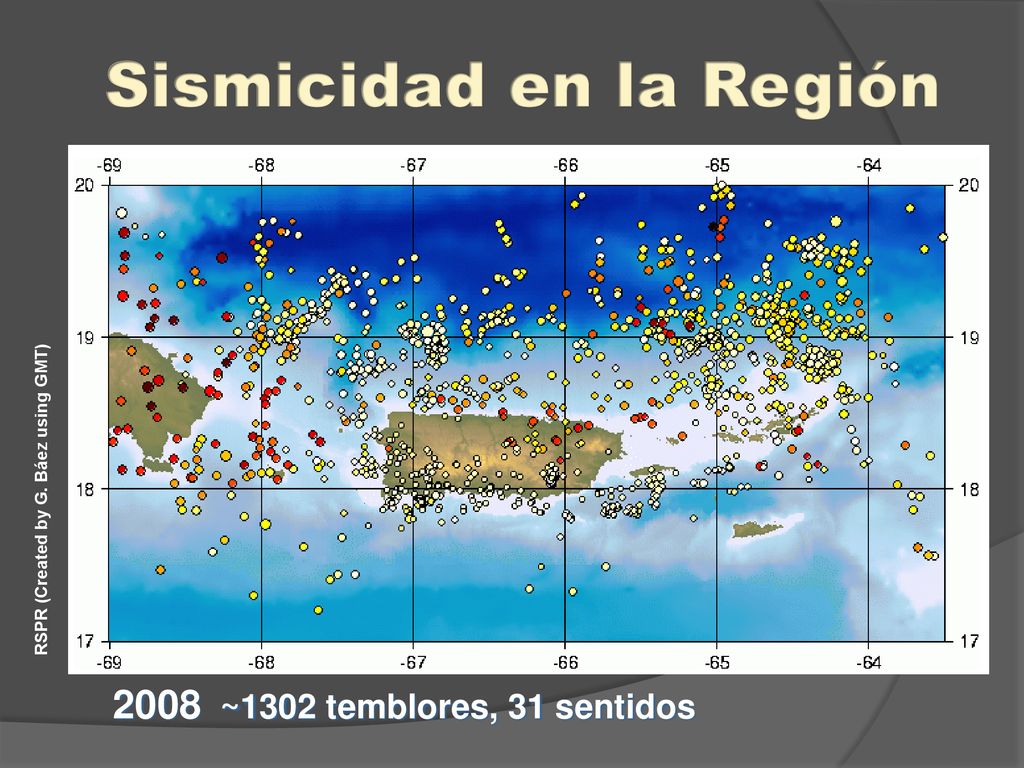

4 Sismicidad en la Región
RSPR (Created by G. Báez using GMT) 2008 ~1302 temblores, 31 sentidos

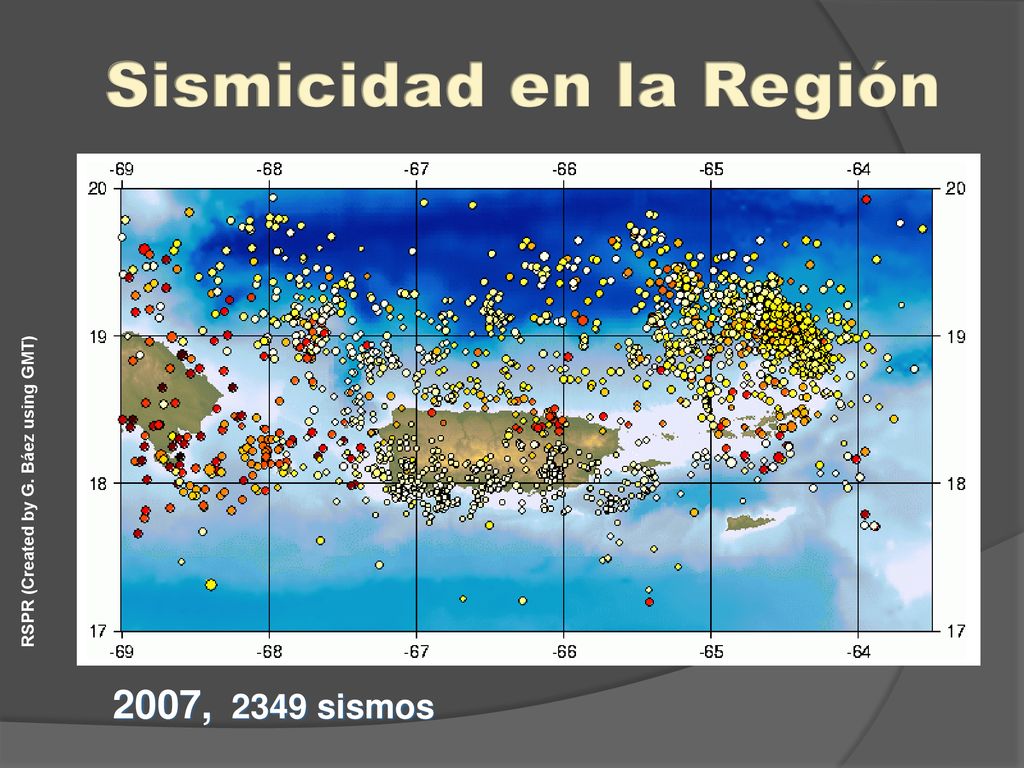

5 Sismicidad en la Región
RSPR (Created by G. Báez using GMT) 2007, sismos

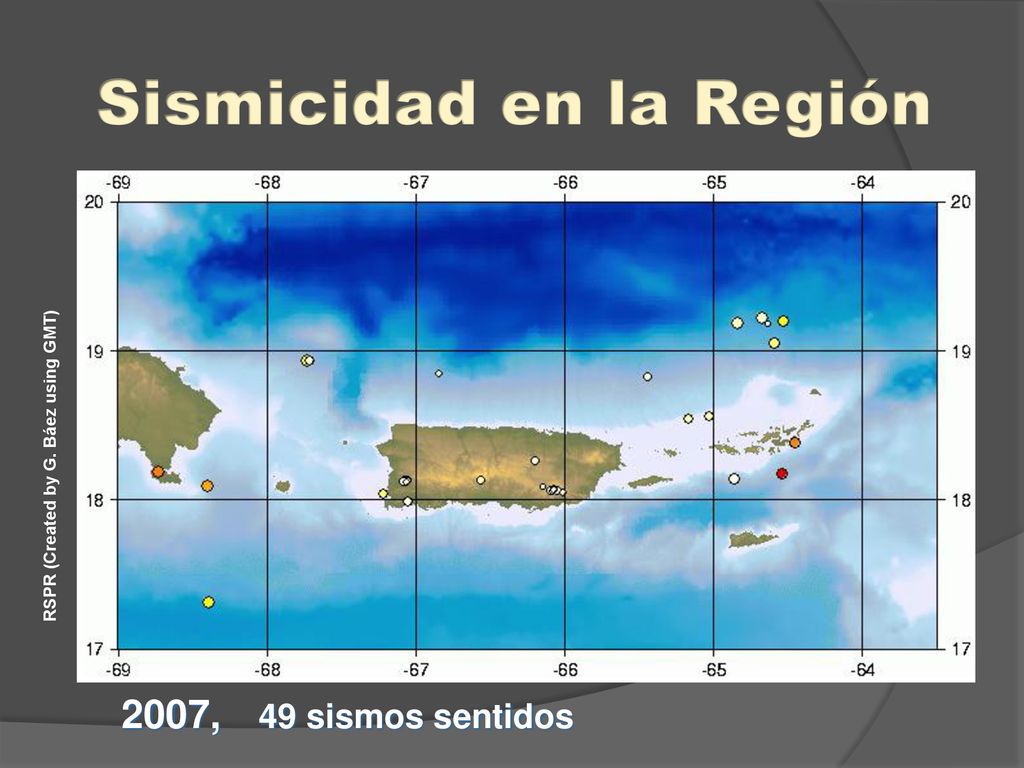

6 Sismicidad en la Región
RSPR (Created by G. Báez using GMT) 2007, sismos sentidos

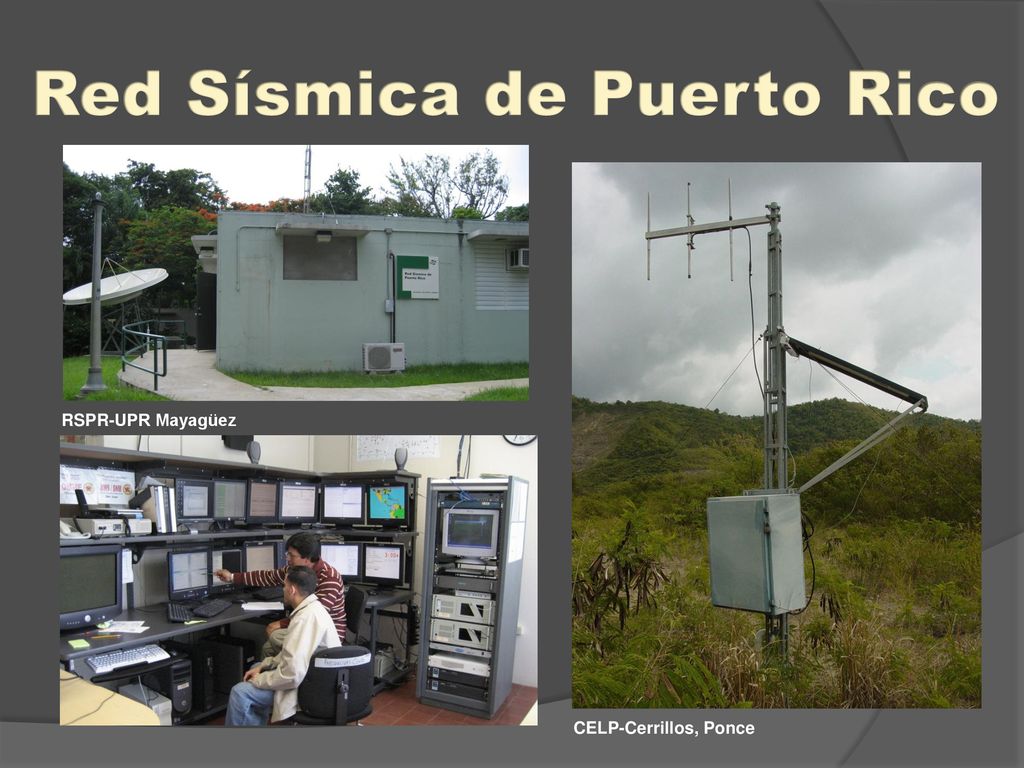

7 Red Sísmica de Puerto Rico
RSPR-UPR Mayagüez La RSPR fue instalada en 1974 por el Servicio Geológico de los Estados Unidos (USGS) para la Autoridad de Energía Eléctrica de Puerto Rico (PREPA). El objetivo principal de la RSPR consistía en evaluar la sismicidad local para la construcción de las plantas de energía nuclear de Aguirre e Islote. Estas metas fueron realizadas en Entre 1982 y 1987 la Red Sísmica fue operada por el Centro para la Investigación de Energía y Ambiente. En 1987, ésta fue transferida al Departamento de Geología de la Universidad de Puerto Rico en Mayagüez. CELP-Cerrillos, Ponce

8 Reunión Comité Técnico Asesor de Tsunamis

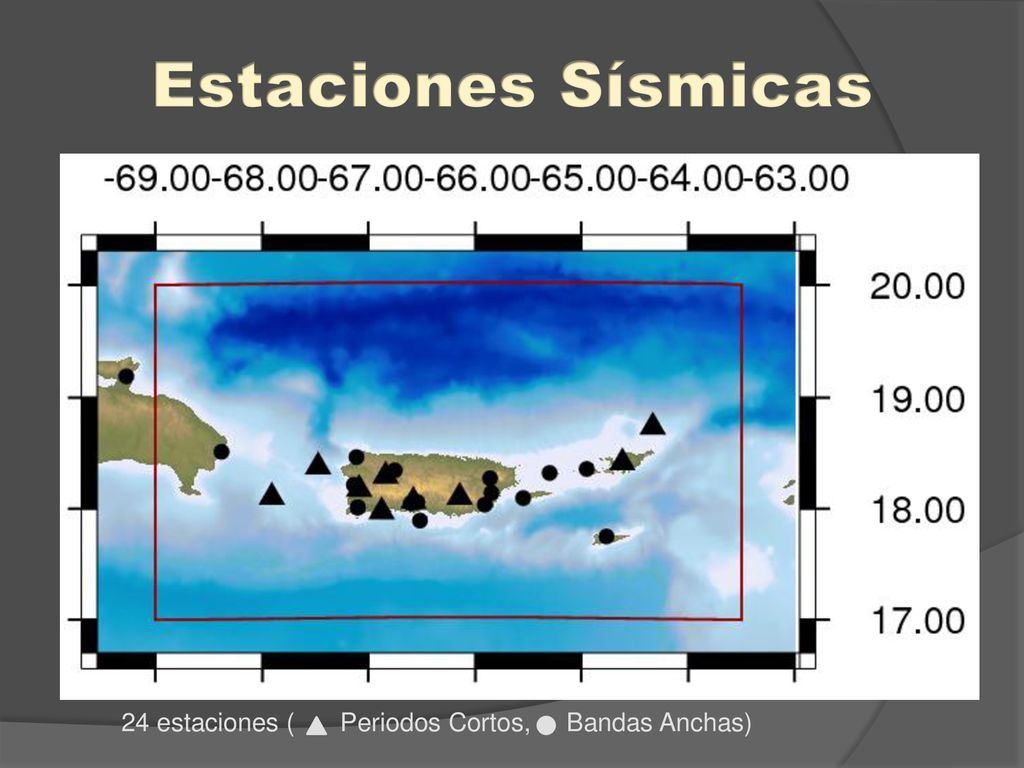

8 de septiembre de2008 Estaciones Sísmicas                                           22 operacionales en el 2007 24 estaciones ( Periodos Cortos, Bandas Anchas) Gisela Báez-Sánchez Red Sísmica de Puerto Rico

9 CBYP-Yabucoa HUMP-Humacao SJG-Observatorio Geofísico de San Juan, Cayey MGP-Maguayo, Lajas

10 Estaciones Sísmicas monitoreadas en la RSPR
Redes Contribuyentes: Universidad de Colima, México RS, El Salvador INETER, Nicaragua OVSICORI, Costa Rica Barú Network, Panamá Montserrat Volcano Observatory Martinique Volcano Observatory KNMI, Antillas Holandesas Red Sísmica de Puerto Rico ISU, República Dominicana USGS Caribbean Seismic Network SRC (SRU) - Trinidad y Tobago ANSS-USGS GSN-IRIS Universidad de Colima, México RS, El Salvador Instituto Nicaraguense de Estudios Territoriales (INETER), Nicaragua Observatorio Vulcanológico y Sismológico de Costa Rica (OVSICORI), Costa Rica Red Barú, Panama Montserrat Volcano Observatory (MVO), Montserrat Martinique Volcano Observatory, Martinique Koninklijk Nederlands Meteorologisch Instituut (KNMI), Dutch Antilles Puerto Rico Seismic Network (PRSN) / Red Sísmica de Puerto Rico (RSPR) Seismological Institute, DR / Instituto Sismológico Universitario (ISU), República Dominicana USGS Caribbean Seismic Network Seismic Research Centre (SRU)- Trinidad y Tobago Advanced National Seismic System (ANSS) - USGS Global Seismographic Network (GSN) - IRIS Estaciones Entrando, Agosto 2008

11 Sistema de Localización Automática- Early Bird

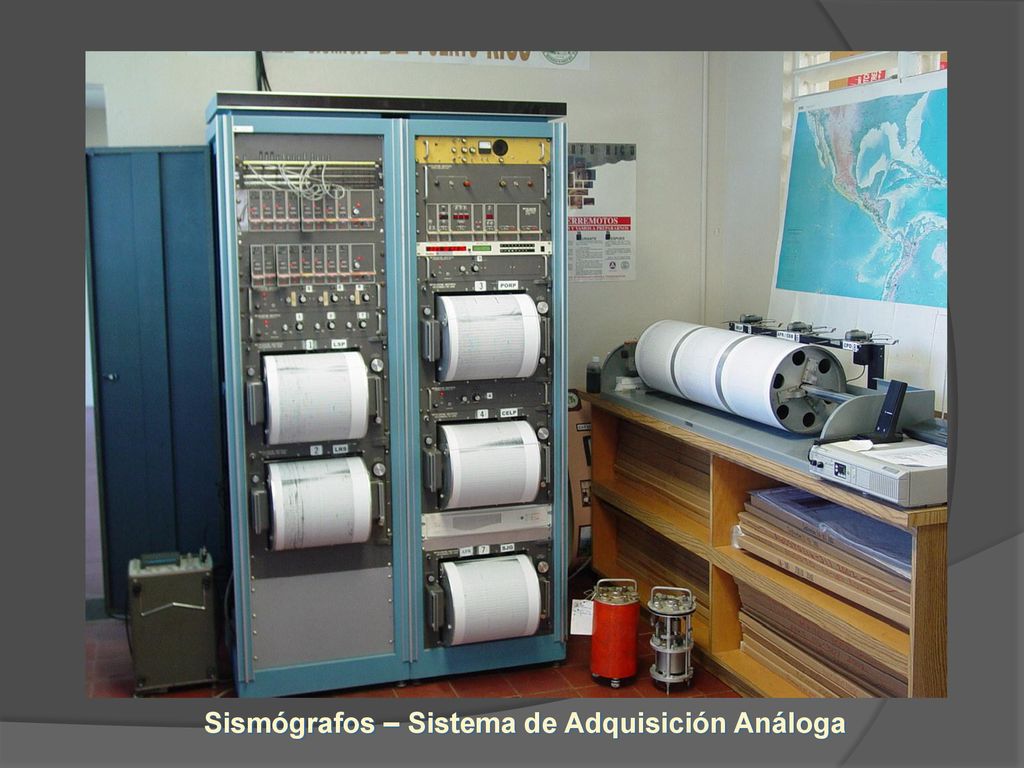

12 Sismógrafos – Sistema de Adquisición Análoga

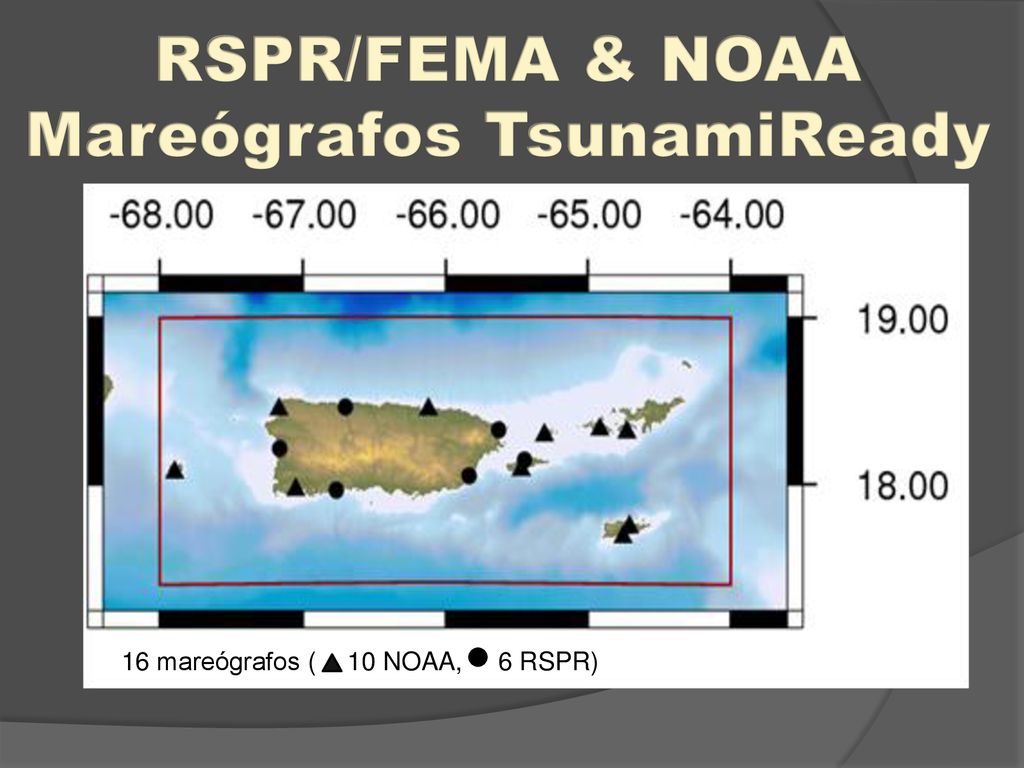

13 Mareógrafos TsunamiReady
RSPR/FEMA & NOAA Mareógrafos TsunamiReady 16 mareógrafos ( NOAA, RSPR)

14 Mareógrafos TsunamiReady
Fajardo Arecibo

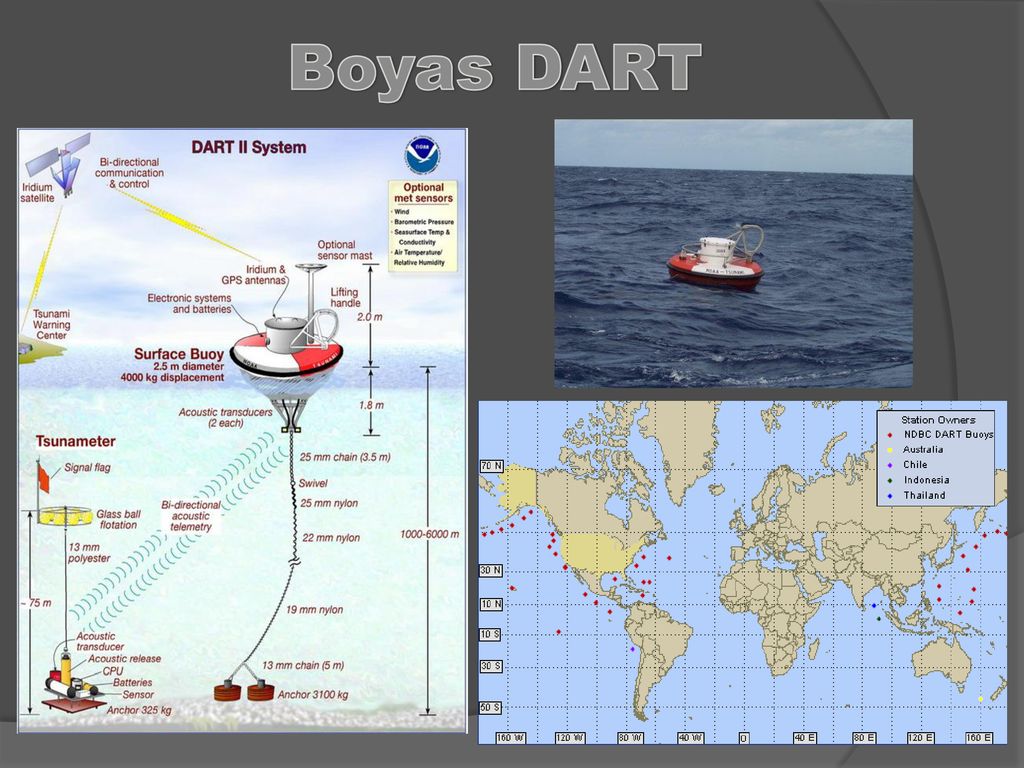

15 Boyas DART

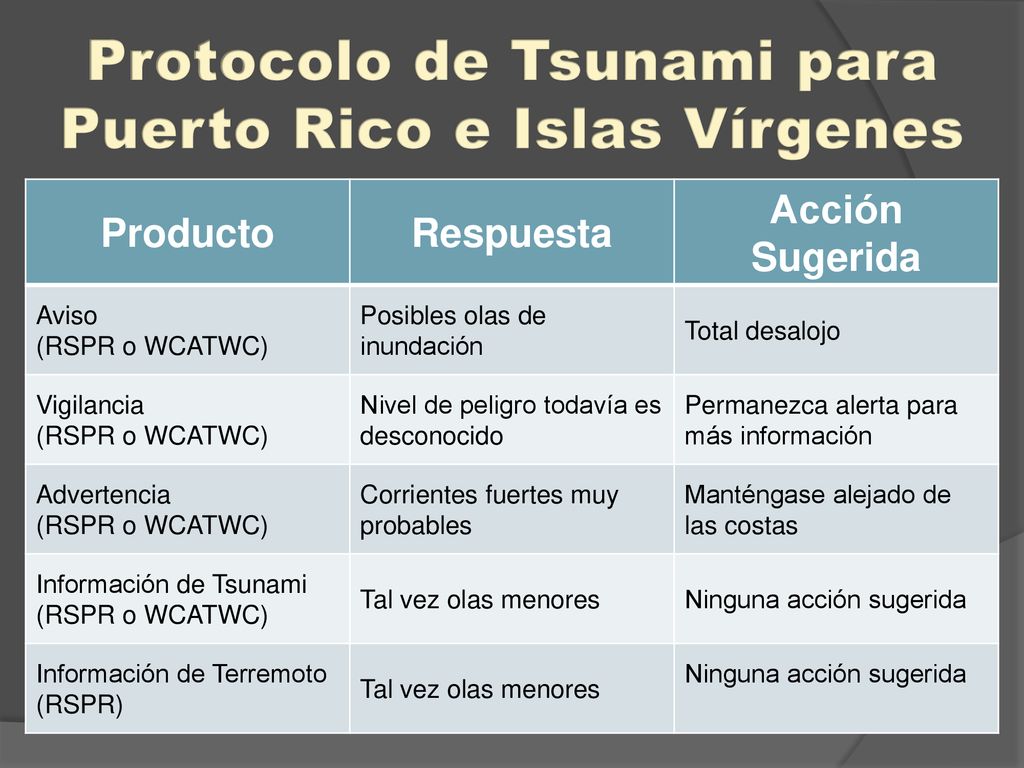

16 Protocolo de Tsunami para Puerto Rico e Islas Vírgenes
Producto Respuesta Acción Sugerida Aviso (RSPR o WCATWC) Posibles olas de inundación Total desalojo Vigilancia Nivel de peligro todavía es desconocido Permanezca alerta para más información Advertencia Corrientes fuertes muy probables Manténgase alejado de las costas Información de Tsunami Tal vez olas menores Ninguna acción sugerida Información de Terremoto (RSPR)

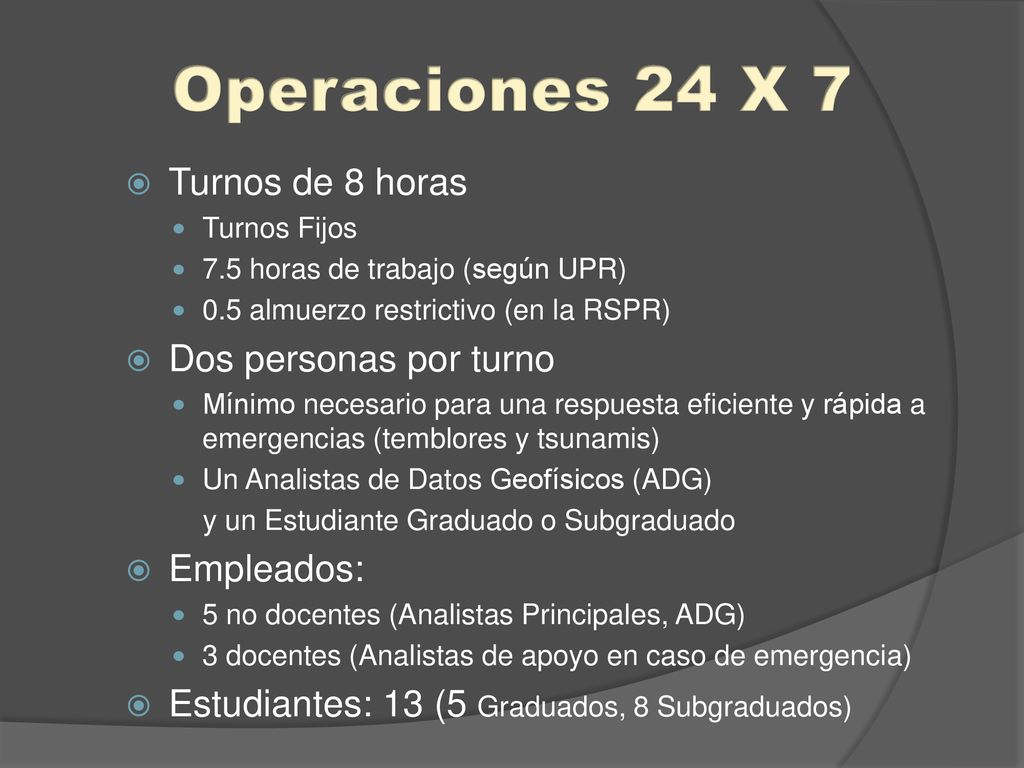

17 Operaciones 24 X 7 Turnos de 8 horas Dos personas por turno Empleados:
Turnos Fijos 7.5 horas de trabajo (según UPR) 0.5 almuerzo restrictivo (en la RSPR) Dos personas por turno Mínimo necesario para una respuesta eficiente y rápida a emergencias (temblores y tsunamis) Un Analistas de Datos Geofísicos (ADG) y un Estudiante Graduado o Subgraduado Empleados: 5 no docentes (Analistas Principales, ADG) 3 docentes (Analistas de apoyo en caso de emergencia) Estudiantes: 13 (5 Graduados, 8 Subgraduados)

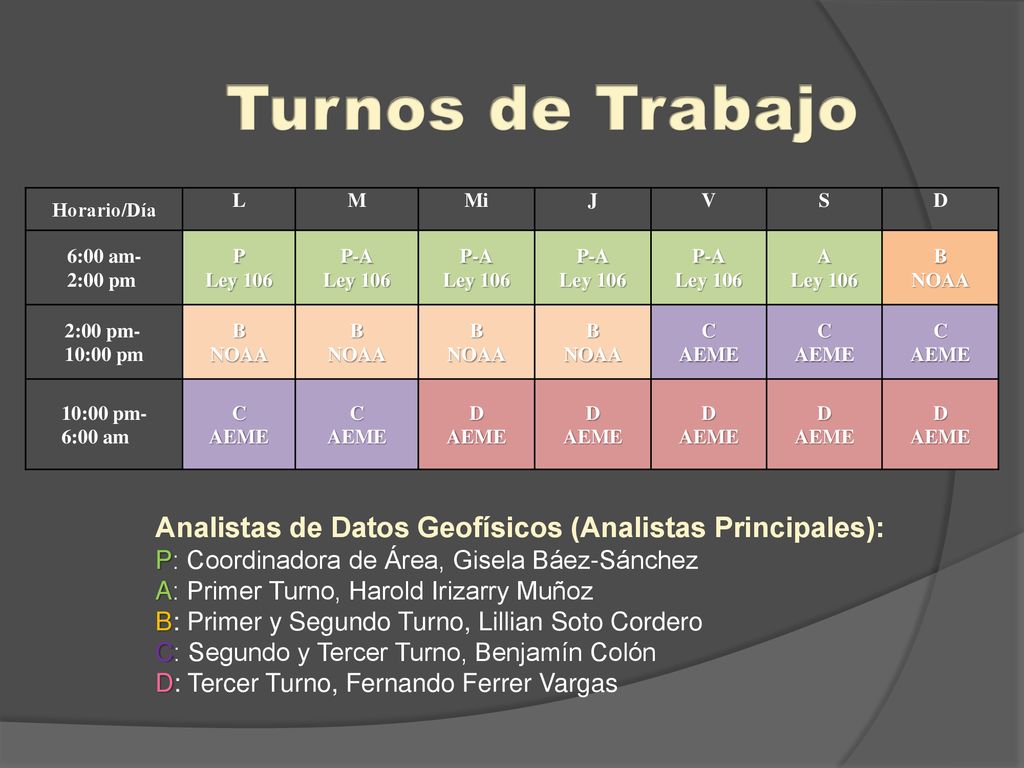

18 Turnos de Trabajo Horario/Día L M Mi J V S D 6:00 am- 2:00 pm P Ley 106 P-A A B NOAA 2:00 pm- 10:00 pm C AEME 10:00 pm- 6:00 am Analistas de Datos Geofísicos (Analistas Principales): P: Coordinadora de Área, Gisela Báez-Sánchez A: Primer Turno, Harold Irizarry Muñoz B: Primer y Segundo Turno, Lillian Soto Cordero C: Segundo y Tercer Turno, Benjamín Colón D: Tercer Turno, Fernando Ferrer Vargas
