¿Como describir el movimiento mecánico de diferentes cuerpos?

Presentación del tema: "¿Como describir el movimiento mecánico de diferentes cuerpos?"— Transcripción de la presentación:

1 ¿Como describir el movimiento mecánico de diferentes cuerpos?
Problema general de la unidad ¿Como describir el movimiento mecánico de diferentes cuerpos?

2 Movimiento en una dimensión. Posición y desplazamiento

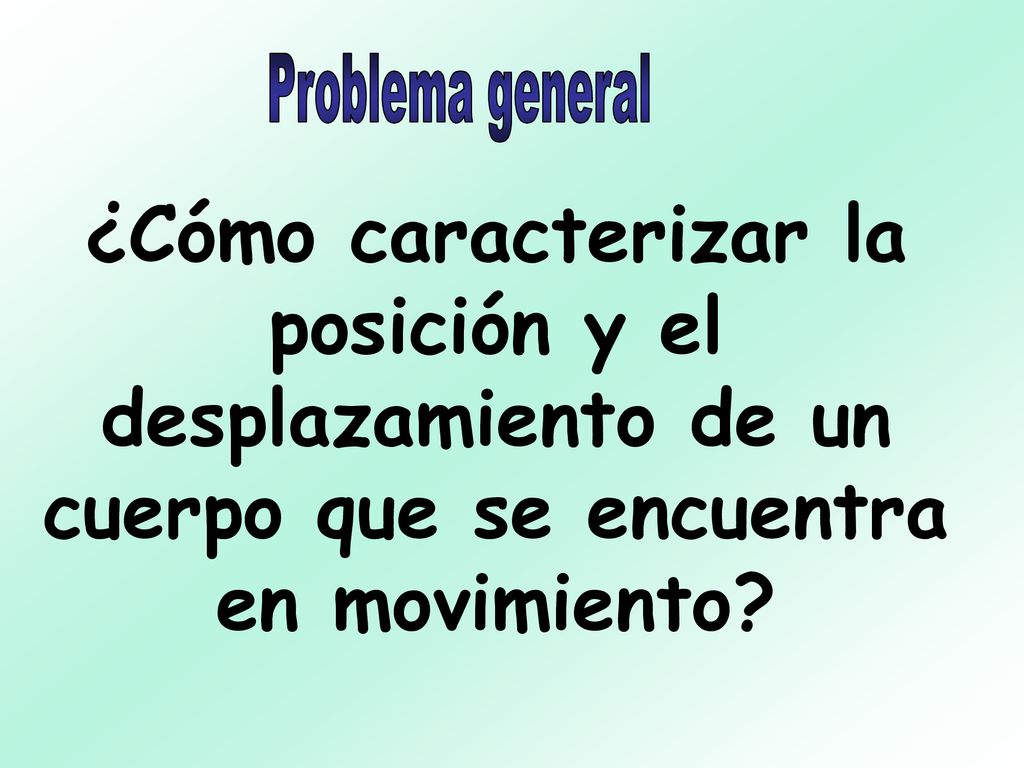

3 Problema general ¿Cómo caracterizar la posición y el desplazamiento de un cuerpo que se encuentra en movimiento?

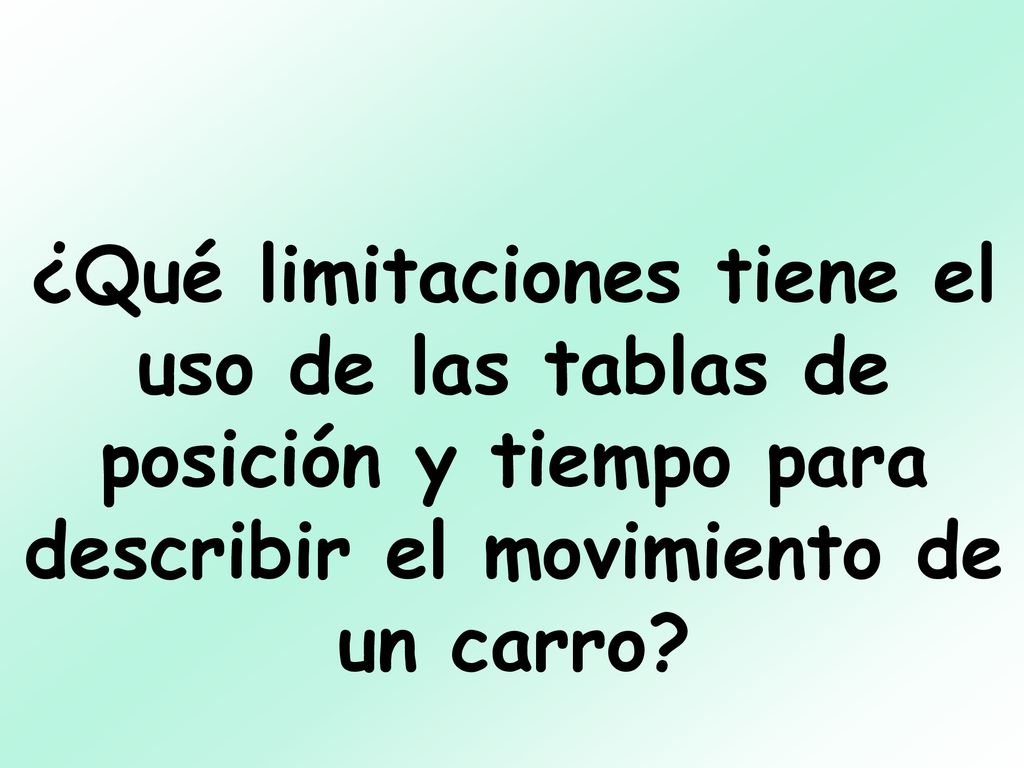

4 ¿Qué limitaciones tiene el uso de las tablas de posición y tiempo para describir el movimiento de un carro?

5 Posición (m) 40 80 120 160 200 Tiempo (s) 2 4 6 8 10 Tabla que describe el movimiento de un carro que viaja con M.R.U.

6 ¿Dónde comenzó el movimiento?

7 ¿En qué dirección se mueve el cuerpo?
¿En qué sentido se mueve el cuerpo? Cuerpo de referencia

8 Limitaciones No informa donde comenzó el movimiento.
No informa la dirección del movimiento. No informa el sentido del movimiento.

9 Sistema de referencia X (m) Sistema de coordenadas
Instrumento de medición de tiempo Cuerpo de referencia X (m) 100 200 -100 -200

10 Sistema de referencia el cuerpo de referencia
X Y el cuerpo de referencia el sistema de coordenadas el instrumento de medición de tiempo

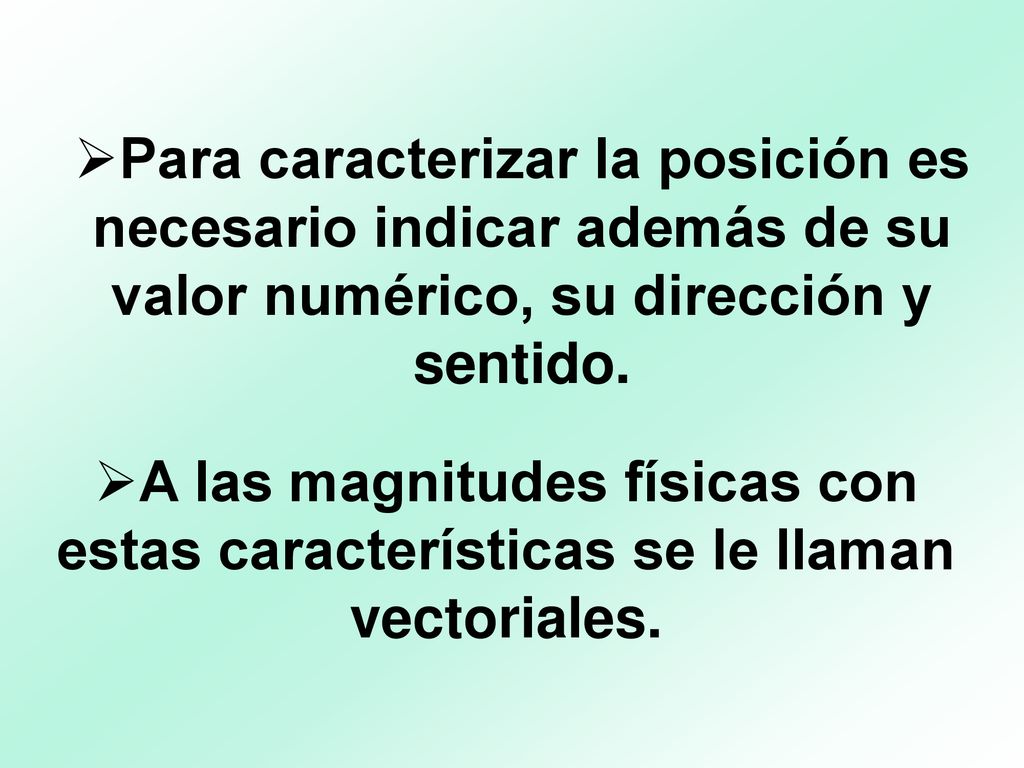

11 Para caracterizar la posición es necesario indicar además de su valor numérico, su dirección y sentido. A las magnitudes físicas con estas características se le llaman vectoriales.

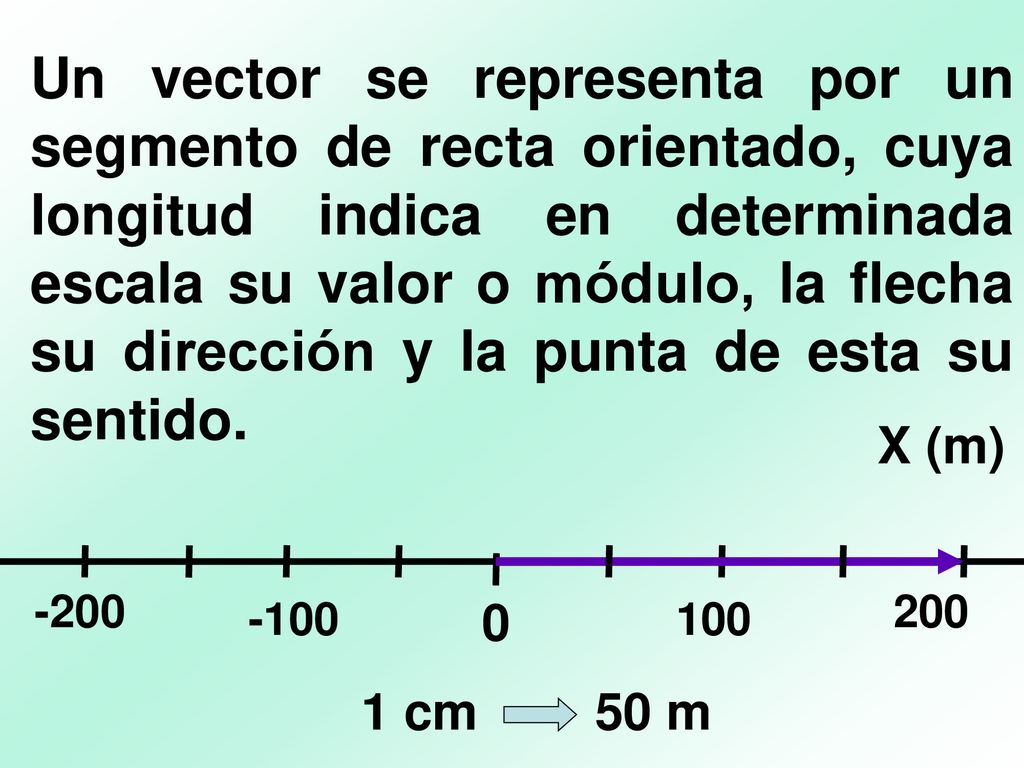

12 Un vector se representa por un segmento de recta orientado, cuya longitud indica en determinada escala su valor o módulo, la flecha su dirección y la punta de esta su sentido. X (m) 100 200 -100 -200 1 cm 50 m

13 La posición es una magnitud física vectorial que caracteriza la ubicación del cuerpo en el espacio y está determinado por el segmento orientado que une al origen del sistema de coordenadas elegido con el punto que señala la posición que ocupa el cuerpo. 100 X (m) 200 -100 -200 S

14 X Y El desplazamiento de un cuerpo depende de su posición inicial y final, pero no de la trayectoria del camino recorrido. Desplazamiento: S X f Yf S M 1 M 2 X 0 Y0 S 0 Sf

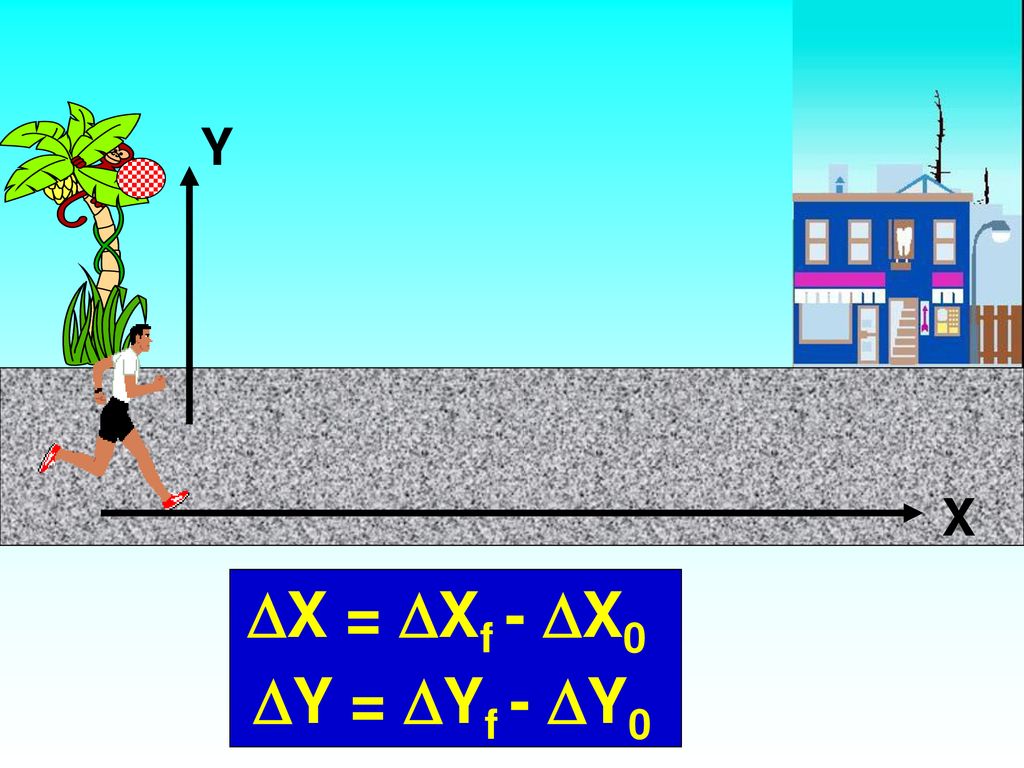

15 Y X X = Xf - X0 Y = Yf - Y0

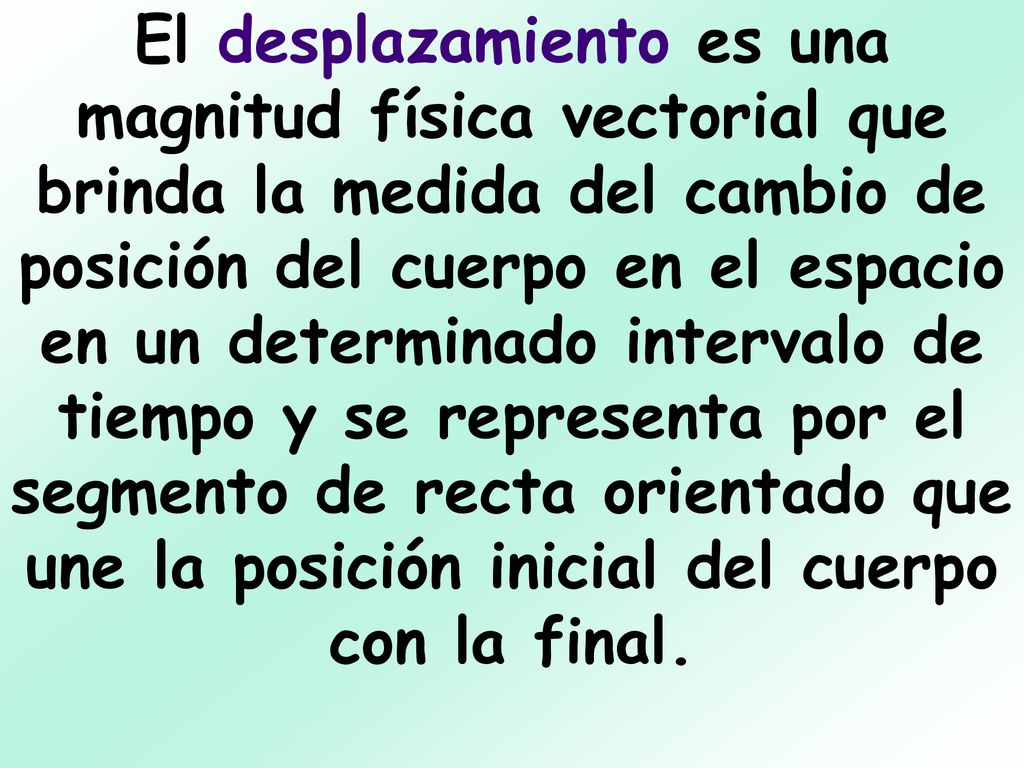

16 El desplazamiento es una magnitud física vectorial que brinda la medida del cambio de posición del cuerpo en el espacio en un determinado intervalo de tiempo y se representa por el segmento de recta orientado que une la posición inicial del cuerpo con la final.

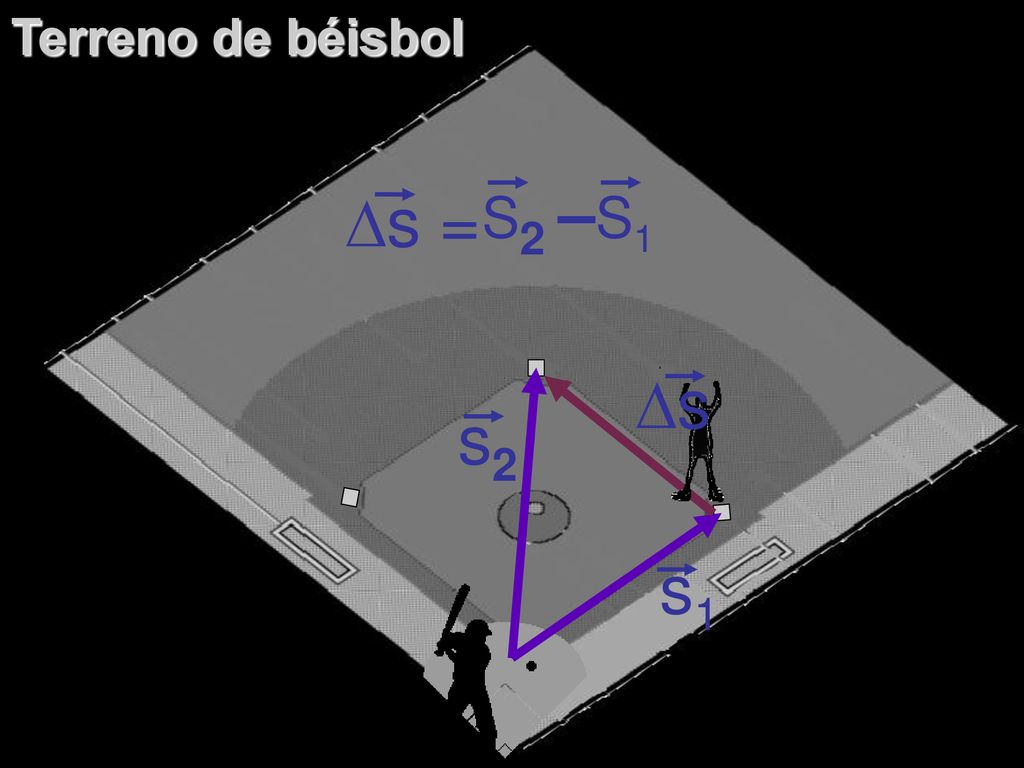

17 Terreno de béisbol s = S2 –S1 s s2 s1

18 Terreno de béisbol s = 0

19 2 Bahía de la Habana 1 Desplazamiento Trayectoria
