1 Espejos planos.

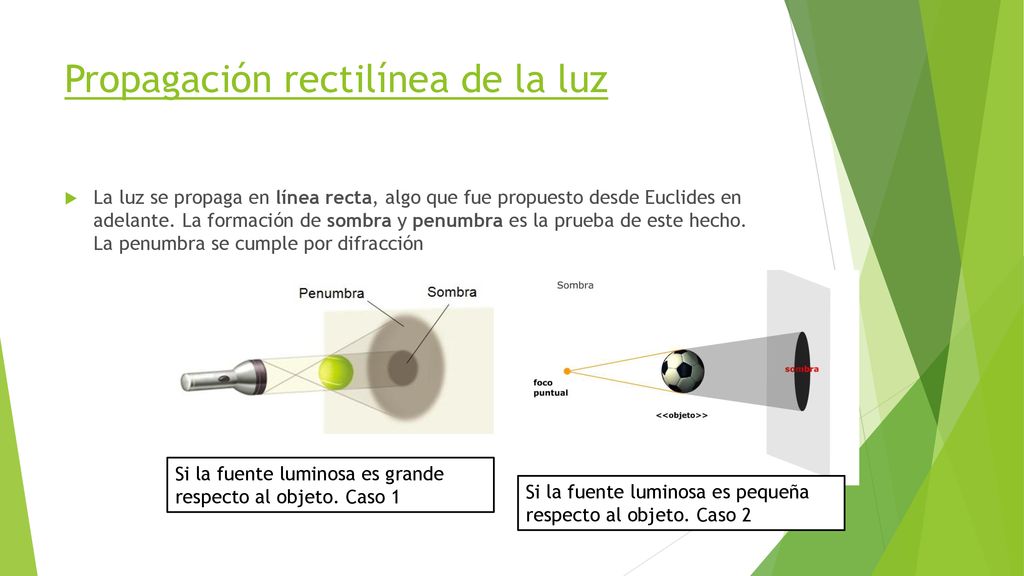

2 Propagación rectilínea de la luz
La luz se propaga en línea recta, algo que fue propuesto desde Euclides en adelante. La formación de sombra y penumbra es la prueba de este hecho. La penumbra se cumple por difracción Si la fuente luminosa es grande respecto al objeto. Caso 1 Si la fuente luminosa es pequeña respecto al objeto. Caso 2

3 Espejo plano.

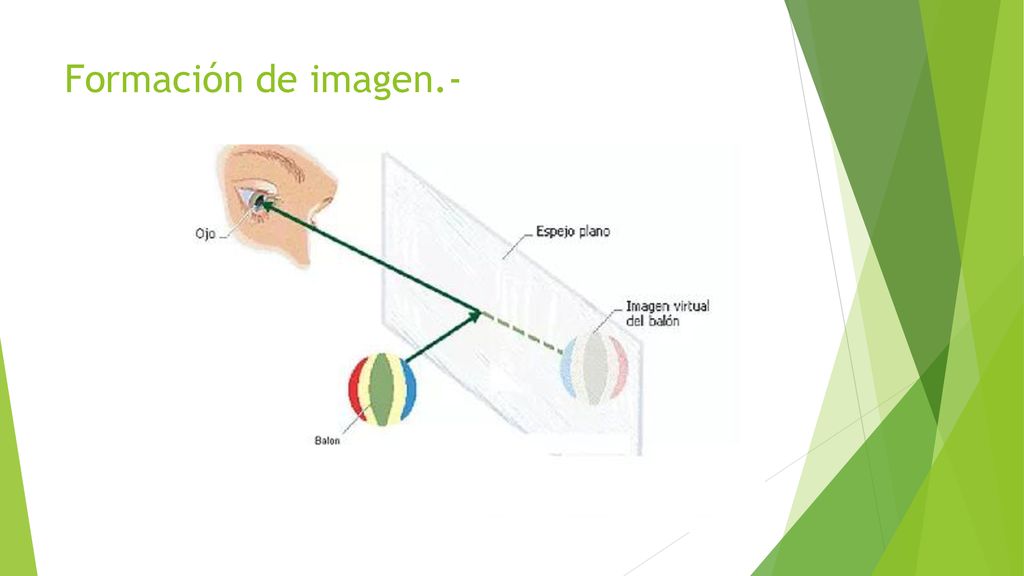

4 Formación de imagen.-

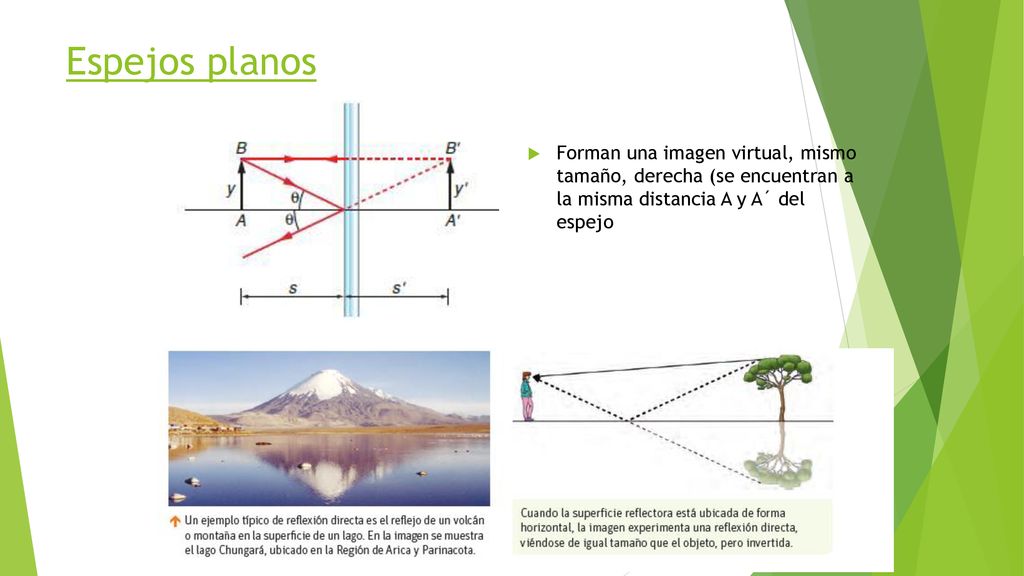

5 Espejos planos Forman una imagen virtual, mismo tamaño, derecha (se encuentran a la misma distancia A y A´ del espejo

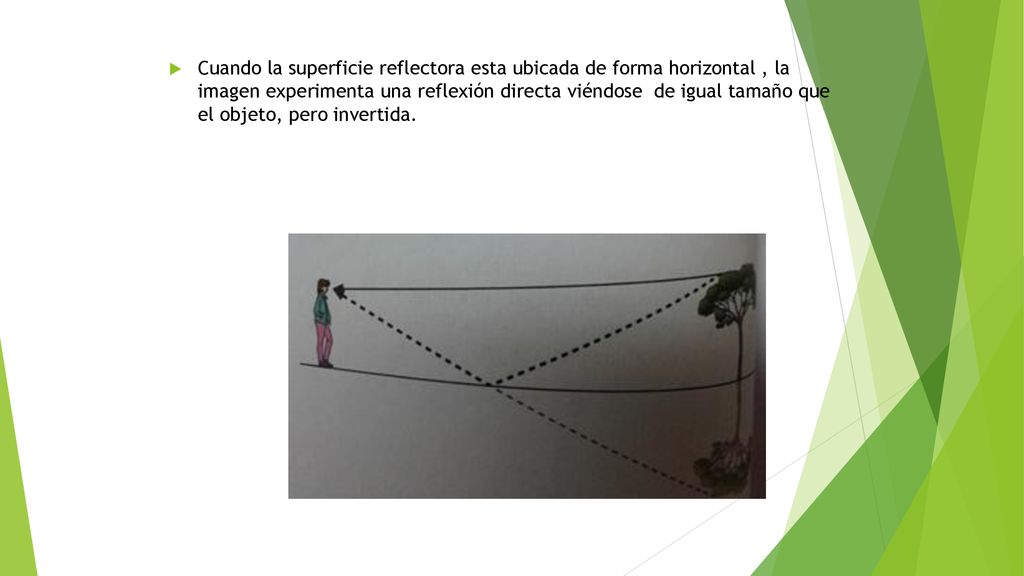

6 Cuando la superficie reflectora esta ubicada de forma horizontal , la imagen experimenta una reflexión directa viéndose de igual tamaño que el objeto, pero invertida.

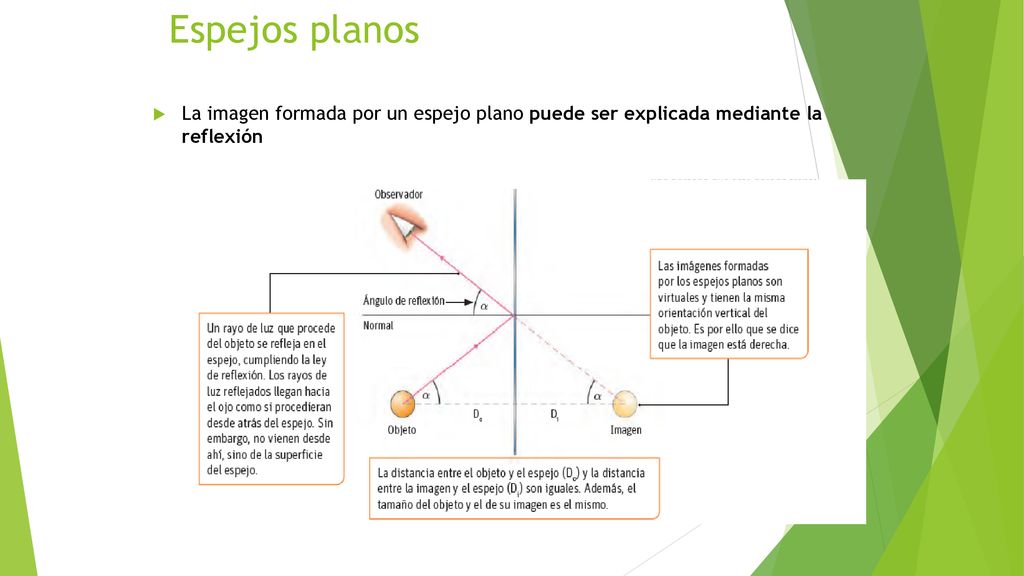

7 Espejos planos La imagen formada por un espejo plano puede ser explicada mediante la reflexión

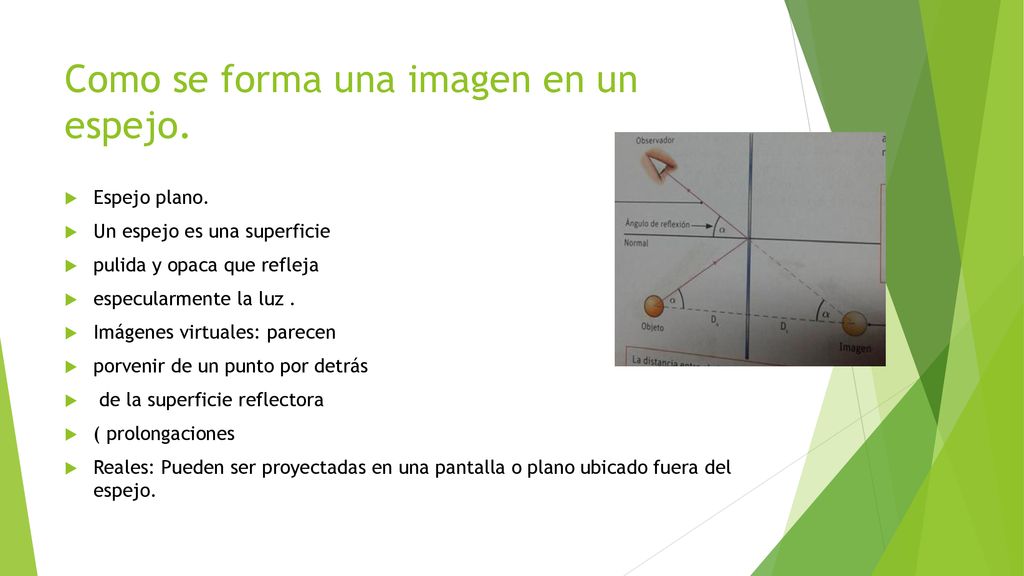

8 Como se forma una imagen en un espejo.

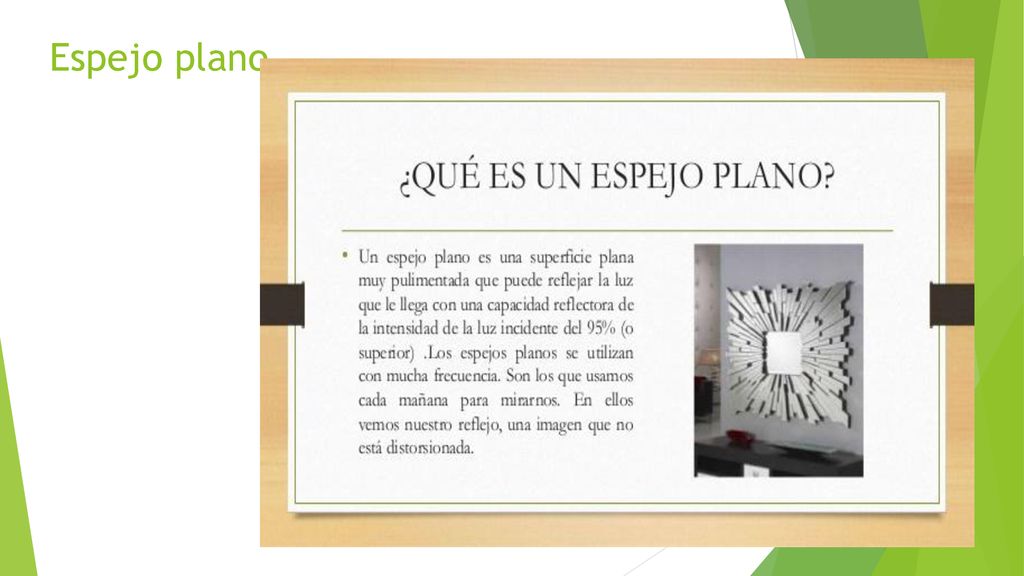

Espejo plano. Un espejo es una superficie pulida y opaca que refleja especularmente la luz . Imágenes virtuales: parecen porvenir de un punto por detrás de la superficie reflectora ( prolongaciones Reales: Pueden ser proyectadas en una pantalla o plano ubicado fuera del espejo.

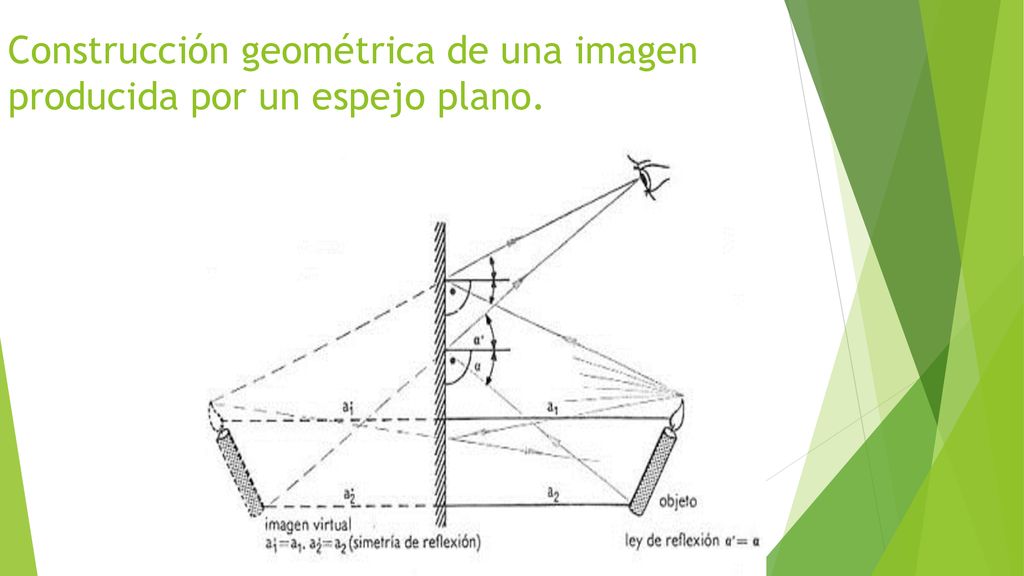

9 Construcción geométrica de una imagen producida por un espejo plano.

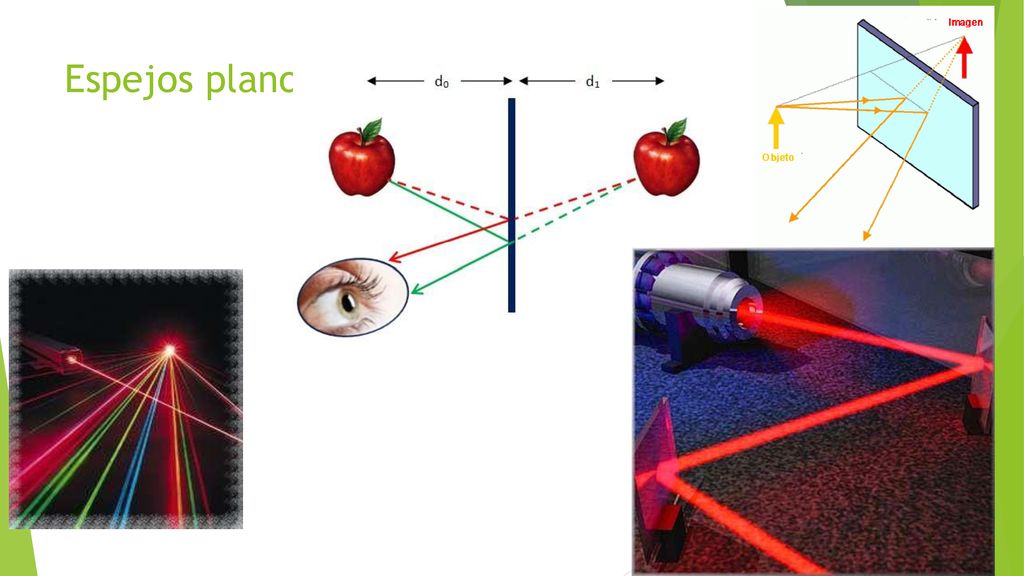

10 Espejos planos.

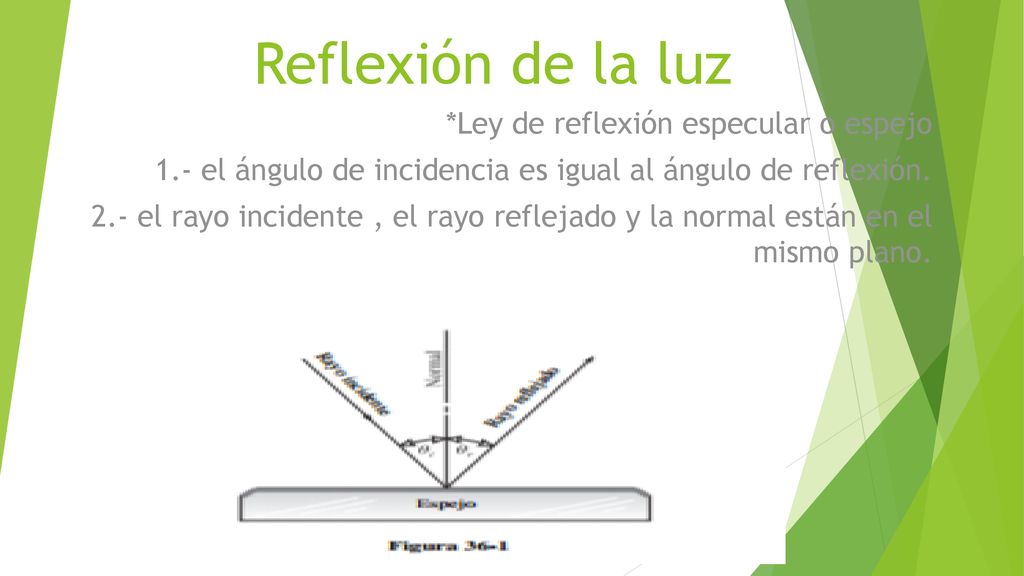

11 Reflexión de la luz *Ley de reflexión especular o espejo
1.- el ángulo de incidencia es igual al ángulo de reflexión. 2.- el rayo incidente , el rayo reflejado y la normal están en el mismo plano.

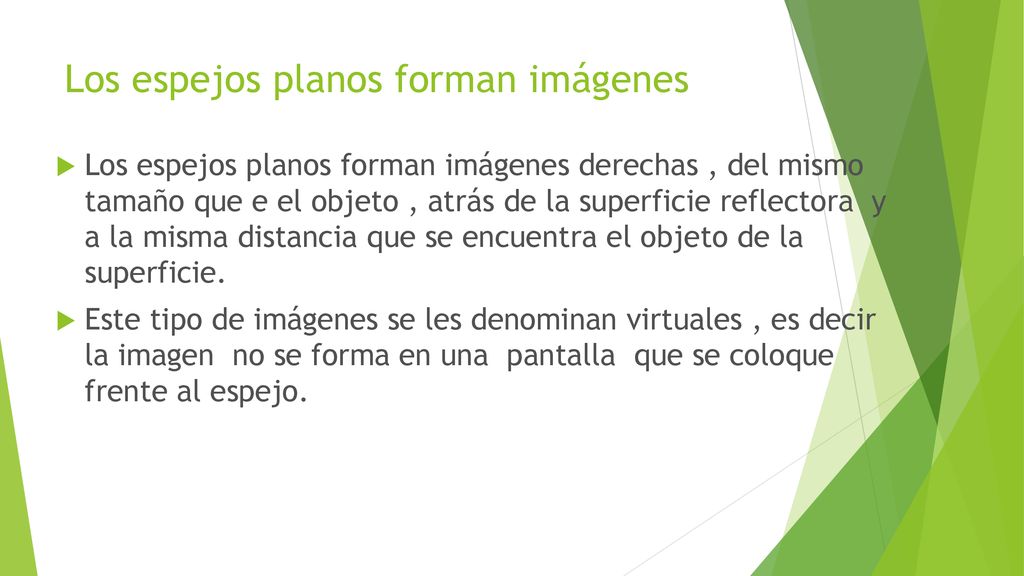

12 Los espejos planos forman imágenes
Los espejos planos forman imágenes derechas , del mismo tamaño que e el objeto , atrás de la superficie reflectora y a la misma distancia que se encuentra el objeto de la superficie. Este tipo de imágenes se les denominan virtuales , es decir la imagen no se forma en una pantalla que se coloque frente al espejo.

13 Reflexión múltiple.

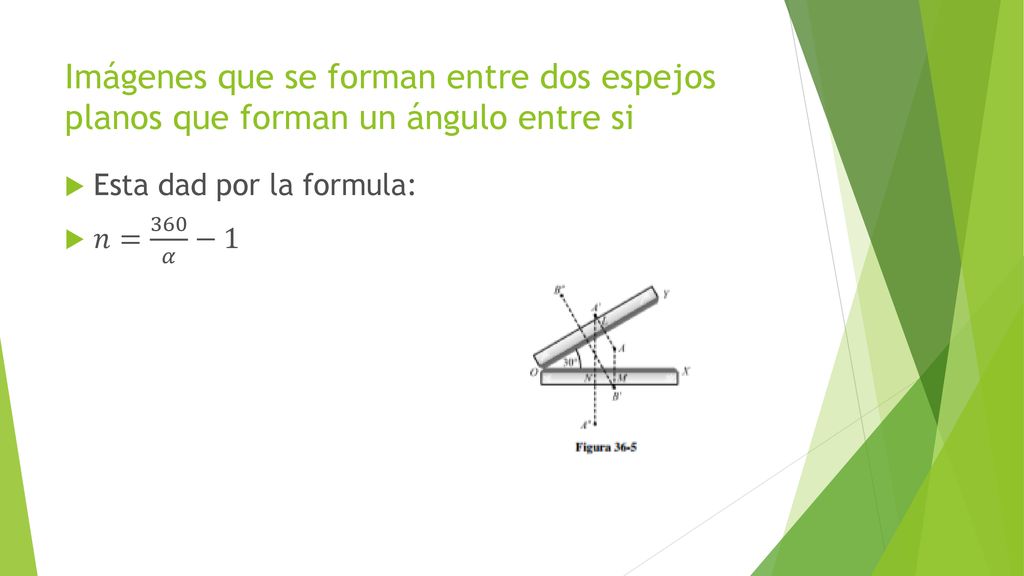

14 Imágenes que se forman entre dos espejos planos que forman un ángulo entre si
Esta dad por la formula: 𝑛= 360 𝛼 −1

15 Entre dos espejos perpendiculares.

16

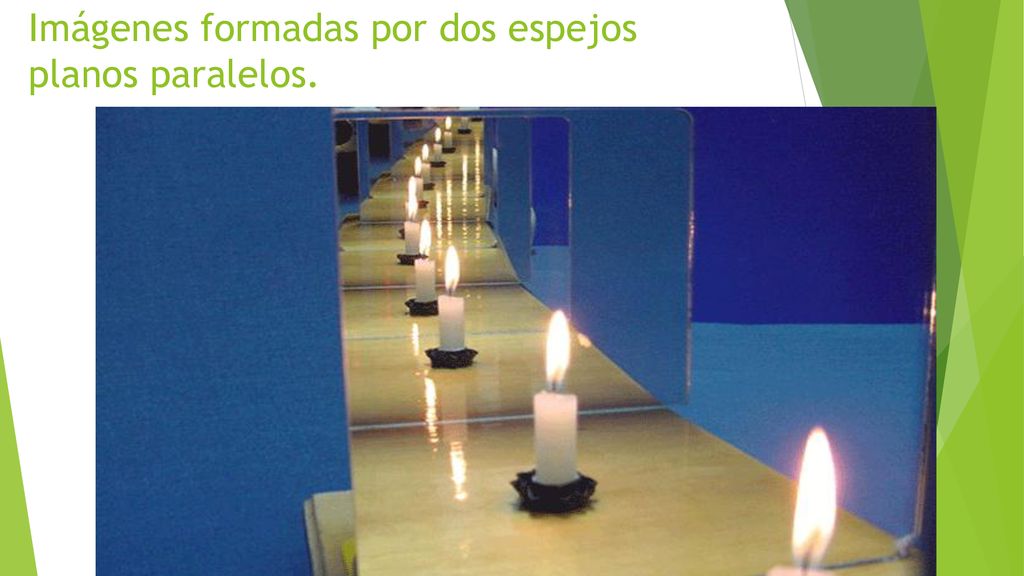

17 Imágenes formadas por dos espejos planos paralelos.

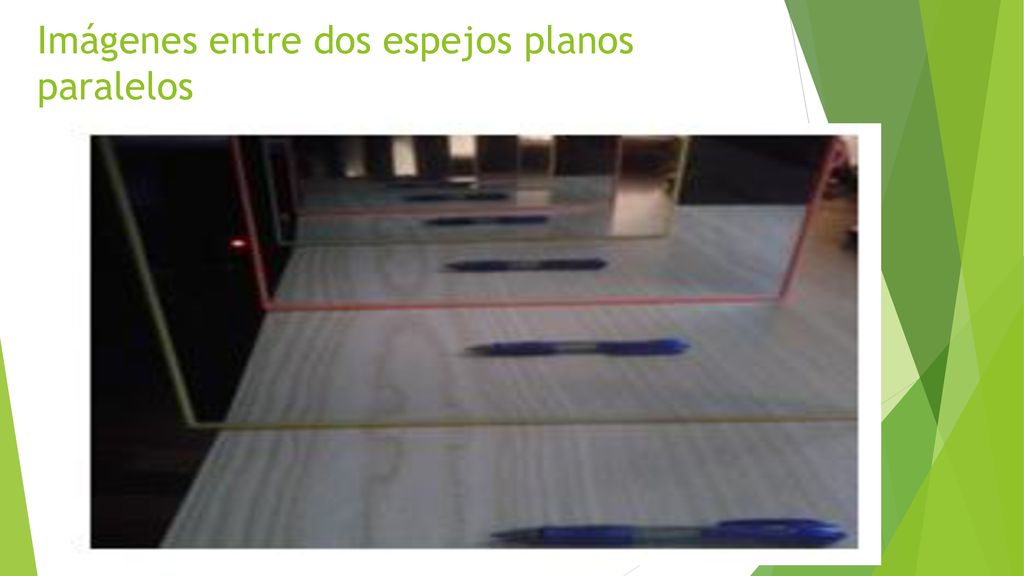

18 Imágenes entre dos espejos planos paralelos

19

20 Espejos embrujado.

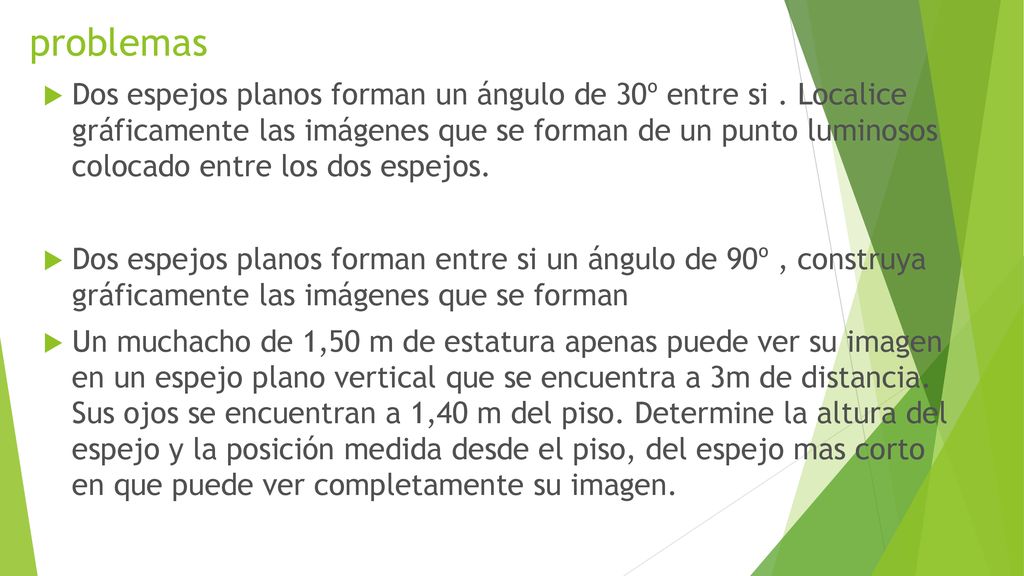

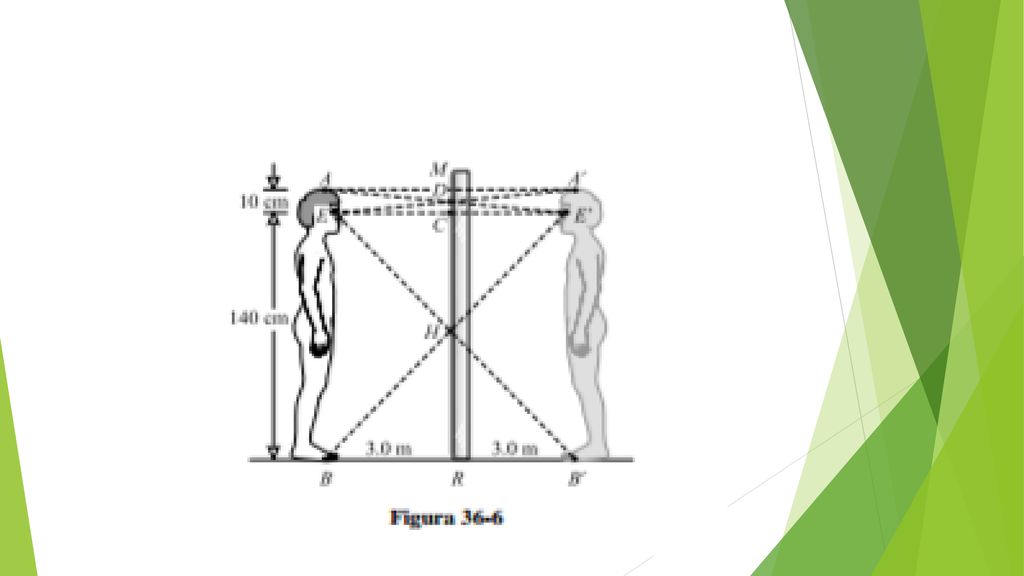

21 problemas Dos espejos planos forman un ángulo de 30º entre si . Localice gráficamente las imágenes que se forman de un punto luminosos colocado entre los dos espejos. Dos espejos planos forman entre si un ángulo de 90º , construya gráficamente las imágenes que se forman Un muchacho de 1,50 m de estatura apenas puede ver su imagen en un espejo plano vertical que se encuentra a 3m de distancia. Sus ojos se encuentran a 1,40 m del piso. Determine la altura del espejo y la posición medida desde el piso, del espejo mas corto en que puede ver completamente su imagen.

22

23 Dos espejos planos , se disponen paralelos entre si, y a 12cm de uno de ellos se ubica un objeto luminoso como indica la figura. Determine la posición de las tres primeras imágenes en relación a cada uno de los espejos.

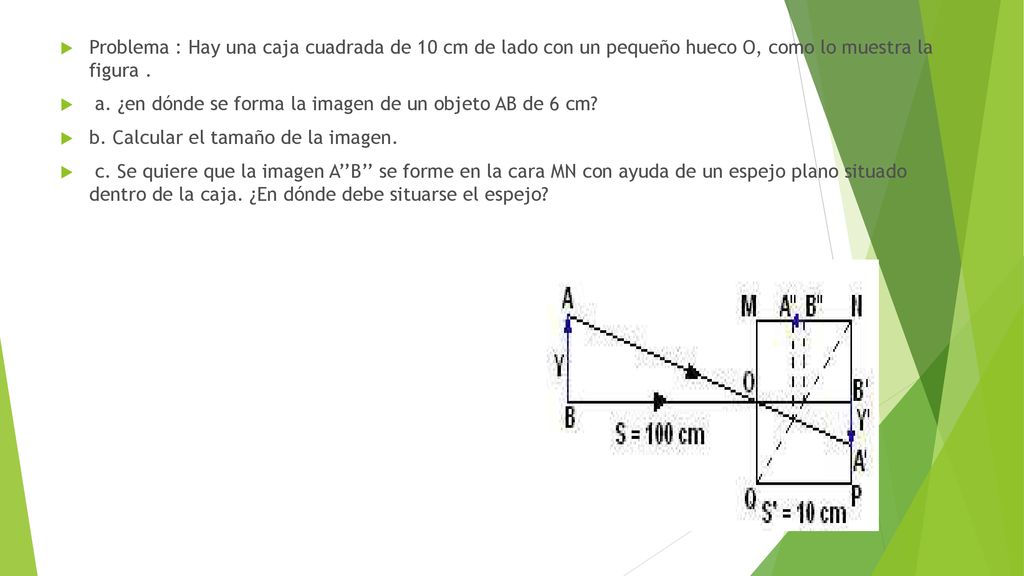

24 Problema : Hay una caja cuadrada de 10 cm de lado con un pequeño hueco O, como lo muestra la figura . a. ¿en dónde se forma la imagen de un objeto AB de 6 cm? b. Calcular el tamaño de la imagen. c. Se quiere que la imagen A’’B’’ se forme en la cara MN con ayuda de un espejo plano situado dentro de la caja. ¿En dónde debe situarse el espejo?
