1 Protocolo Punto a Punto
Pontificia Universidad Javeriana Departamento de Sistemas Facultad de Ingeniería Protocolo Punto a Punto Ing. Enrique Ruiz García Febrero de 2013

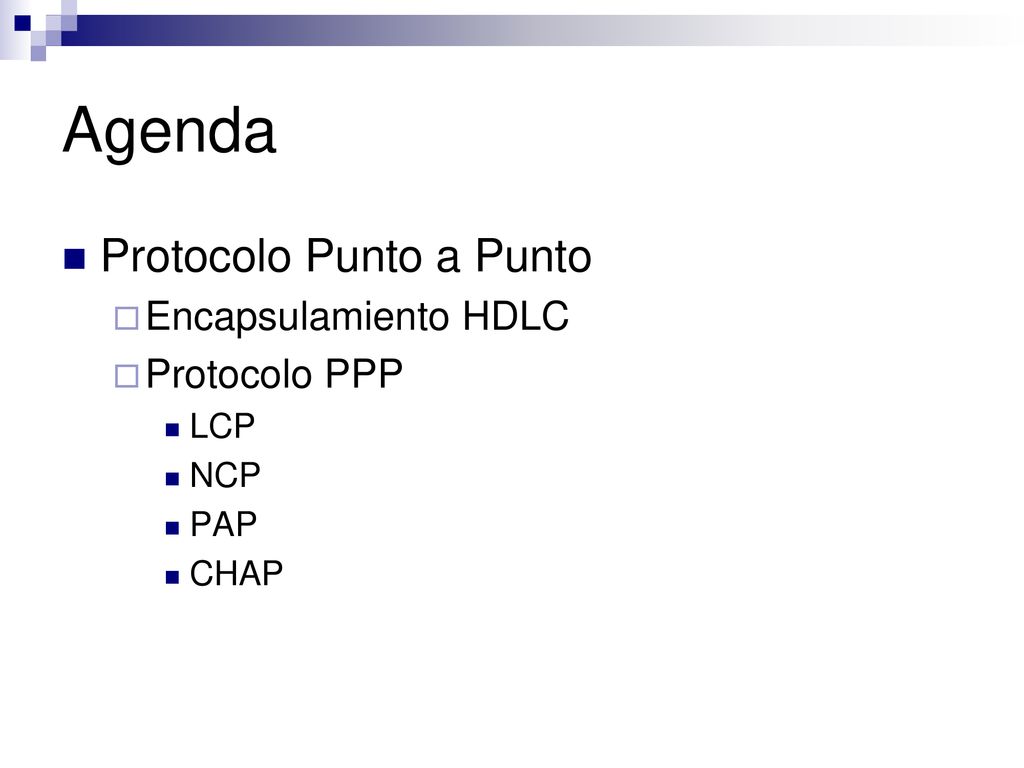

2 Agenda Protocolo Punto a Punto Encapsulamiento HDLC Protocolo PPP LCP
NCP PAP CHAP

3 Protocolo Punto a Punto

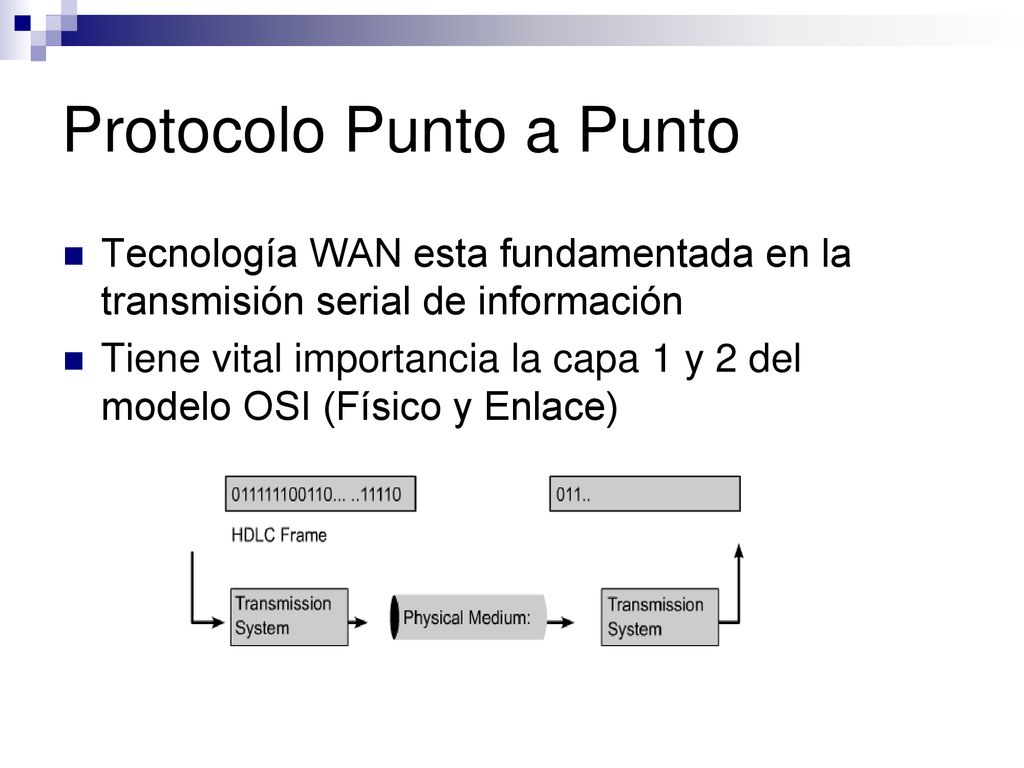

Tecnología WAN esta fundamentada en la transmisión serial de información Tiene vital importancia la capa 1 y 2 del modelo OSI (Físico y Enlace)

4 Protocolo Punto a Punto

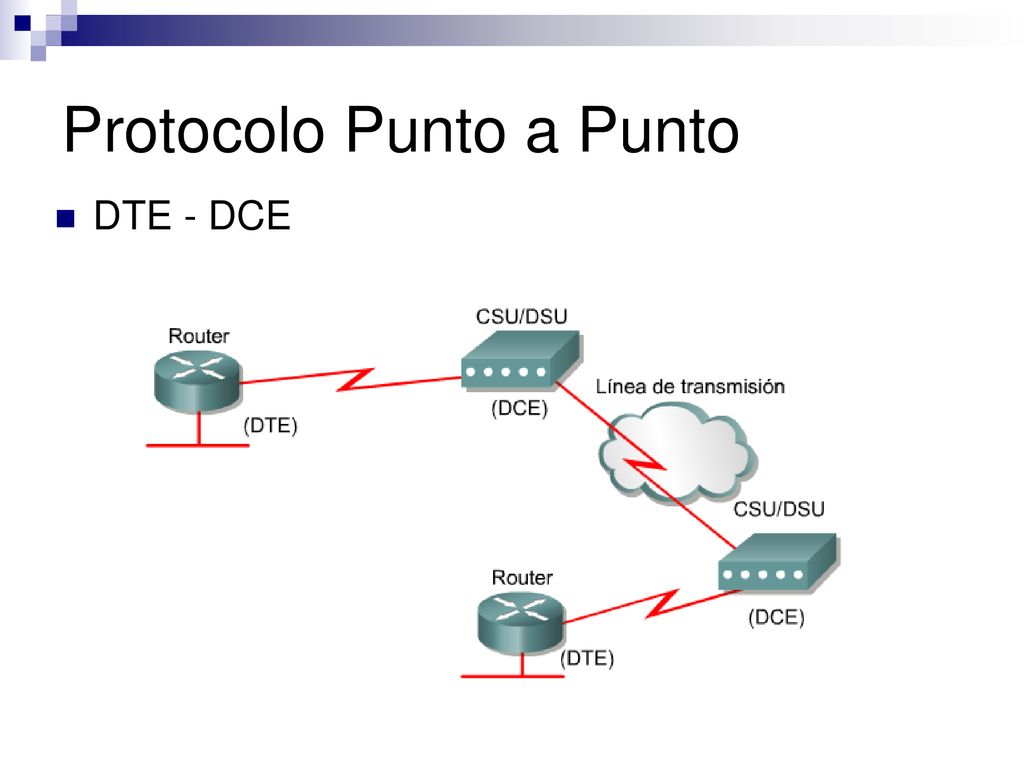

DTE - DCE

5 Protocolo Punto a Punto

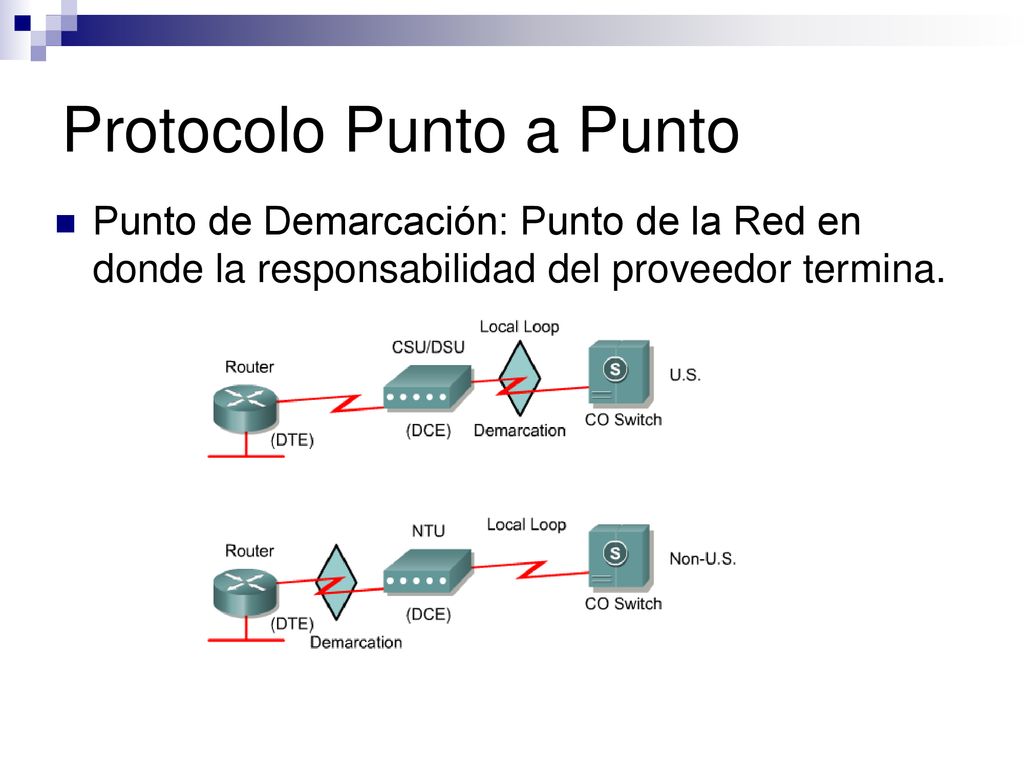

Punto de Demarcación: Punto de la Red en donde la responsabilidad del proveedor termina.

6 Protocolo Punto a Punto

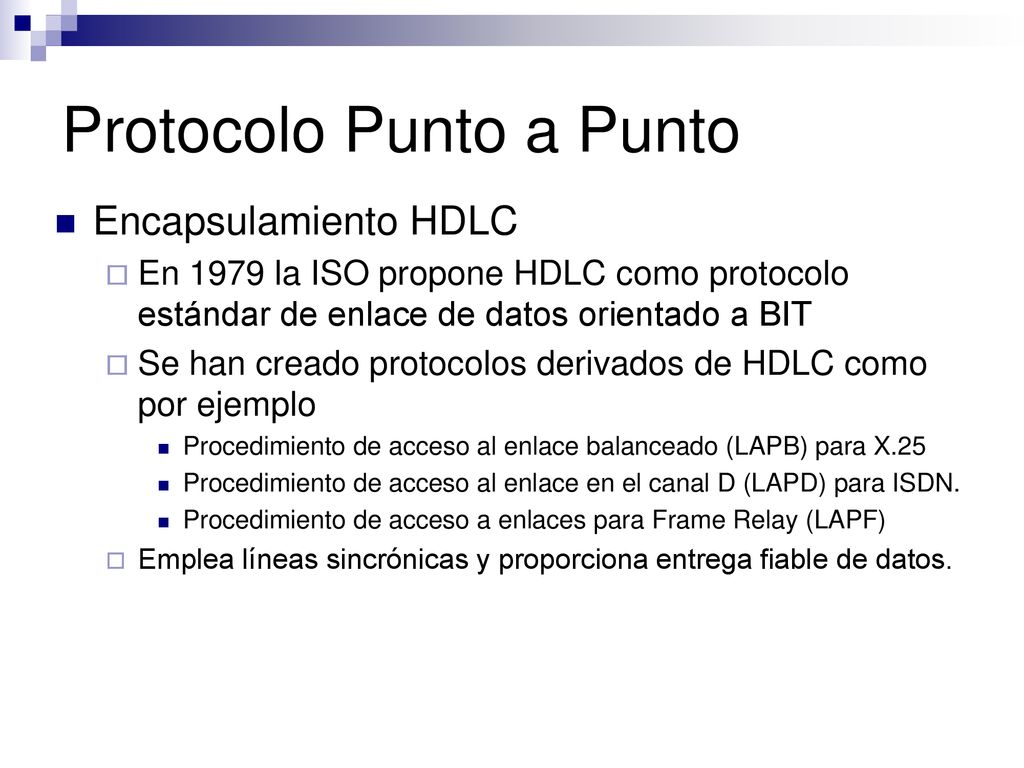

Encapsulamiento HDLC En 1979 la ISO propone HDLC como protocolo estándar de enlace de datos orientado a BIT Se han creado protocolos derivados de HDLC como por ejemplo Procedimiento de acceso al enlace balanceado (LAPB) para X.25 Procedimiento de acceso al enlace en el canal D (LAPD) para ISDN. Procedimiento de acceso a enlaces para Frame Relay (LAPF) Emplea líneas sincrónicas y proporciona entrega fiable de datos.

7 Tecnologías WAN Encapsulamiento HDLC

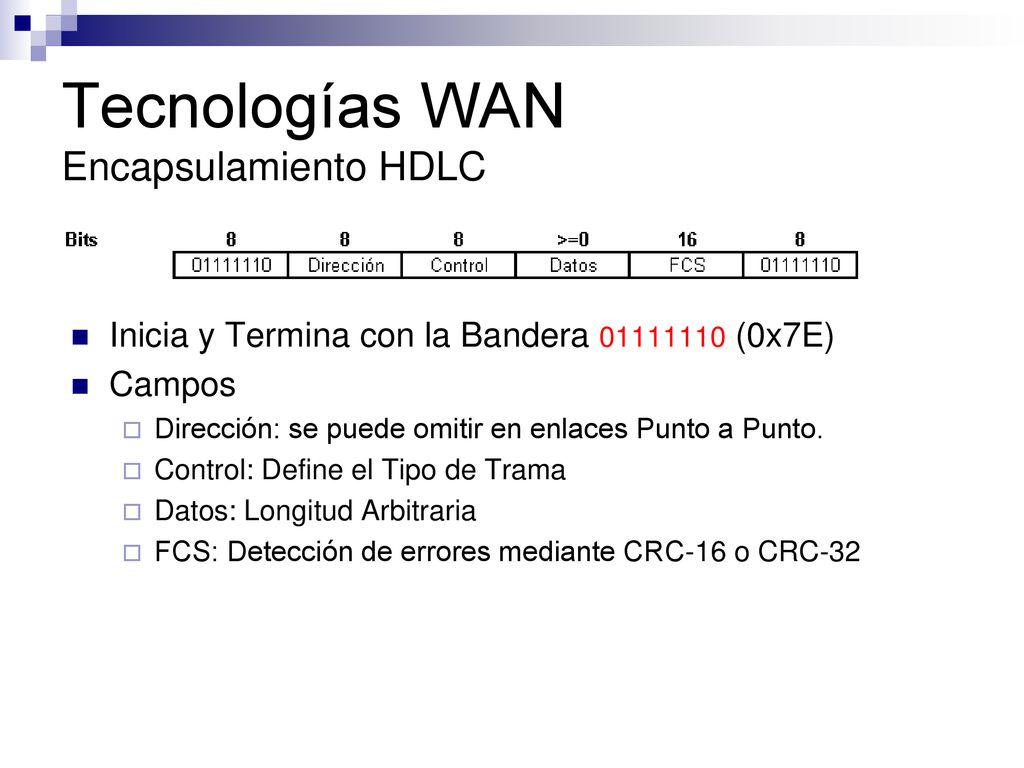

Inicia y Termina con la Bandera (0x7E) Campos Dirección: se puede omitir en enlaces Punto a Punto. Control: Define el Tipo de Trama Datos: Longitud Arbitraria FCS: Detección de errores mediante CRC-16 o CRC-32

8 Tecnologías WAN Encapsulamiento HDLC

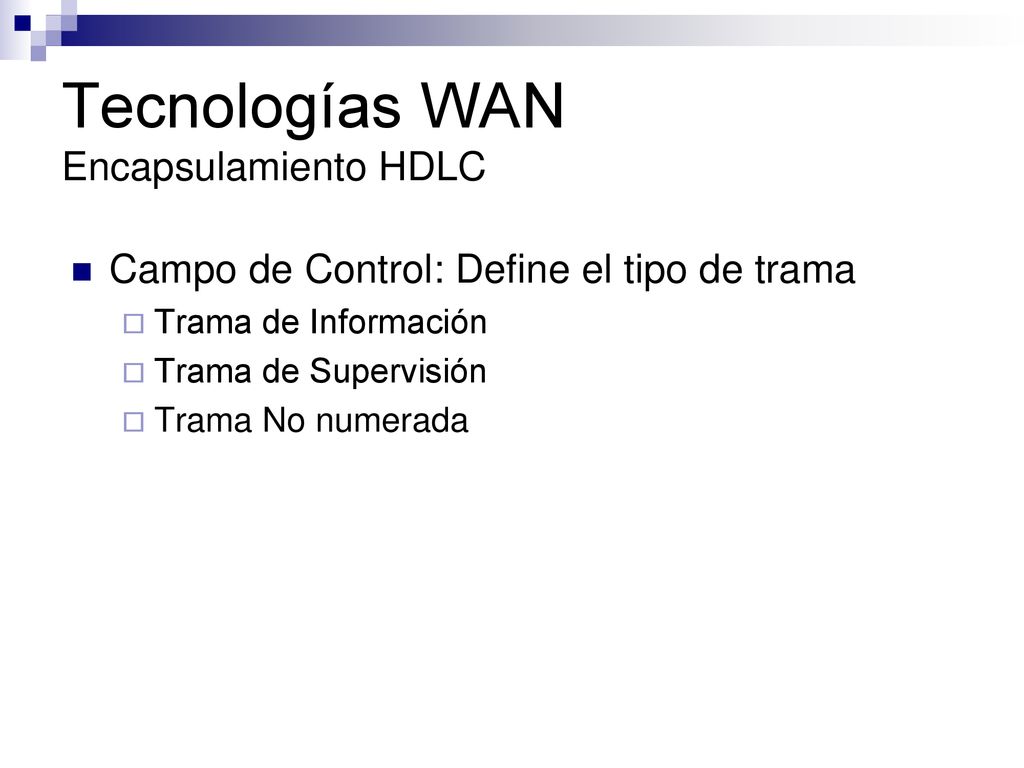

Campo de Control: Define el tipo de trama Trama de Información Trama de Supervisión Trama No numerada

9 Tecnologías WAN Encapsulamiento HDLC

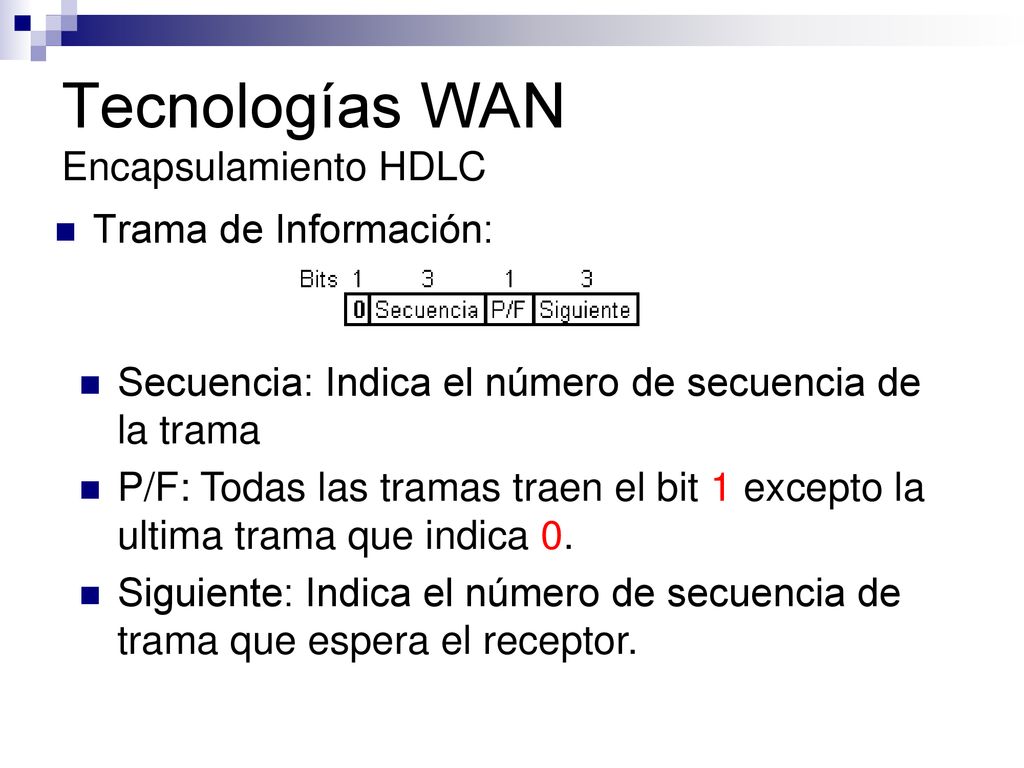

Trama de Información: Secuencia: Indica el número de secuencia de la trama P/F: Todas las tramas traen el bit 1 excepto la ultima trama que indica 0. Siguiente: Indica el número de secuencia de trama que espera el receptor.

10 Tecnologías WAN Encapsulamiento HDLC

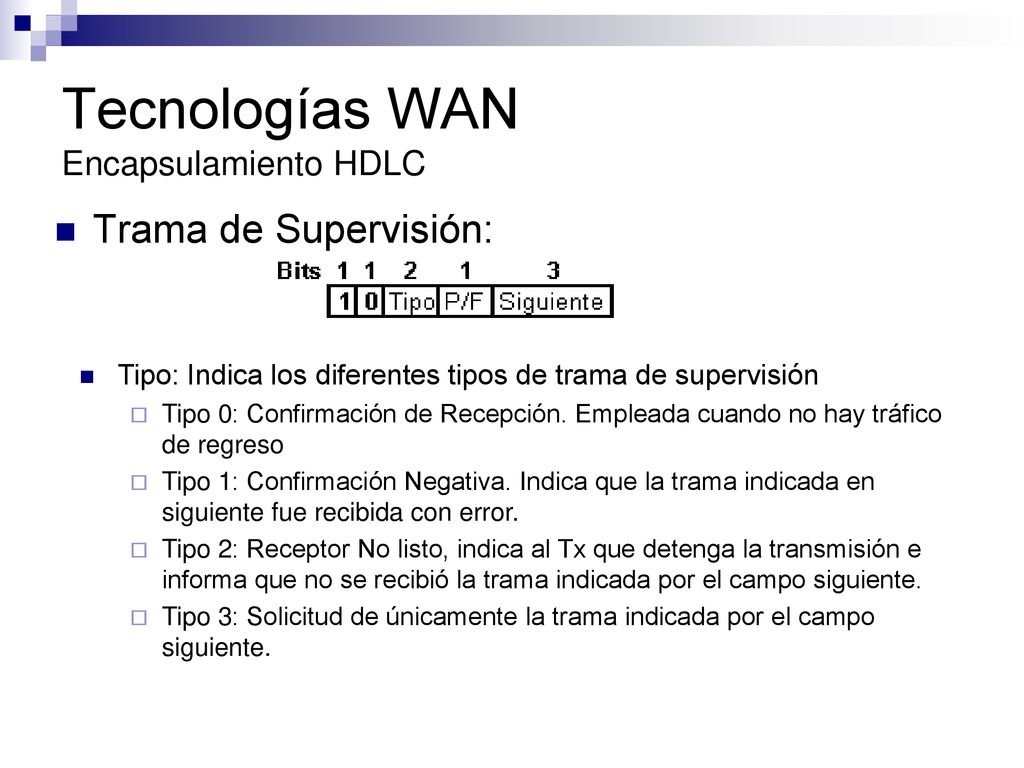

Trama de Supervisión: Tipo: Indica los diferentes tipos de trama de supervisión Tipo 0: Confirmación de Recepción. Empleada cuando no hay tráfico de regreso Tipo 1: Confirmación Negativa. Indica que la trama indicada en siguiente fue recibida con error. Tipo 2: Receptor No listo, indica al Tx que detenga la transmisión e informa que no se recibió la trama indicada por el campo siguiente. Tipo 3: Solicitud de únicamente la trama indicada por el campo siguiente.

11 Tecnologías WAN Encapsulamiento HDLC

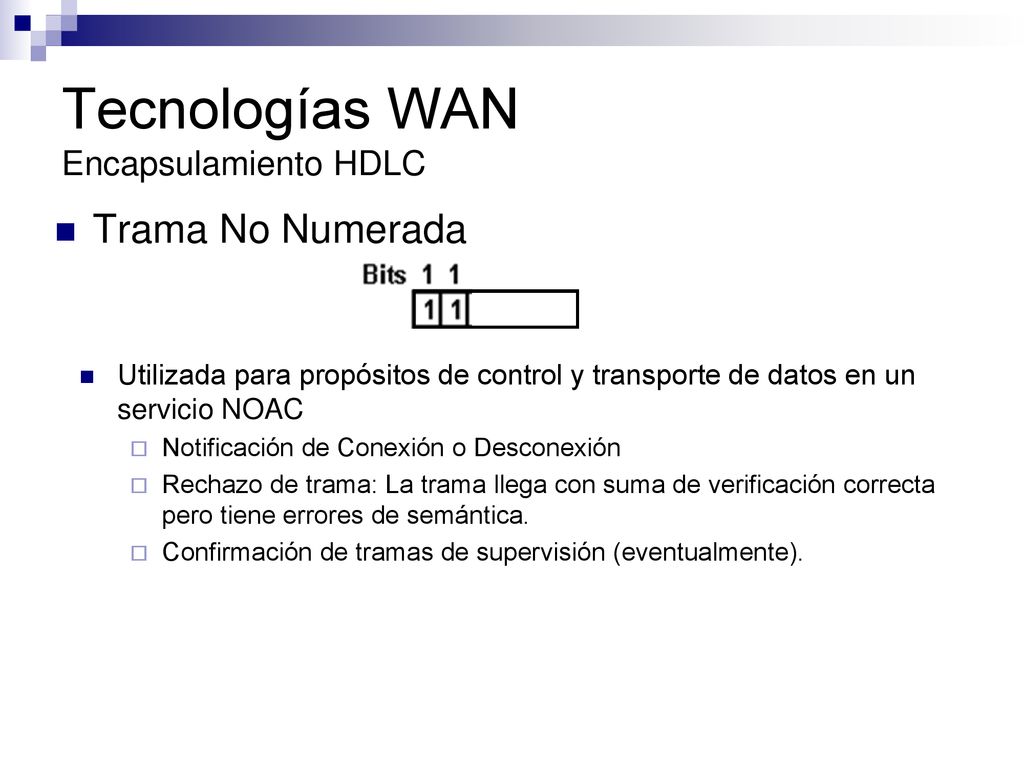

Trama No Numerada Utilizada para propósitos de control y transporte de datos en un servicio NOAC Notificación de Conexión o Desconexión Rechazo de trama: La trama llega con suma de verificación correcta pero tiene errores de semántica. Confirmación de tramas de supervisión (eventualmente).

12 Protocolo Punto a Punto

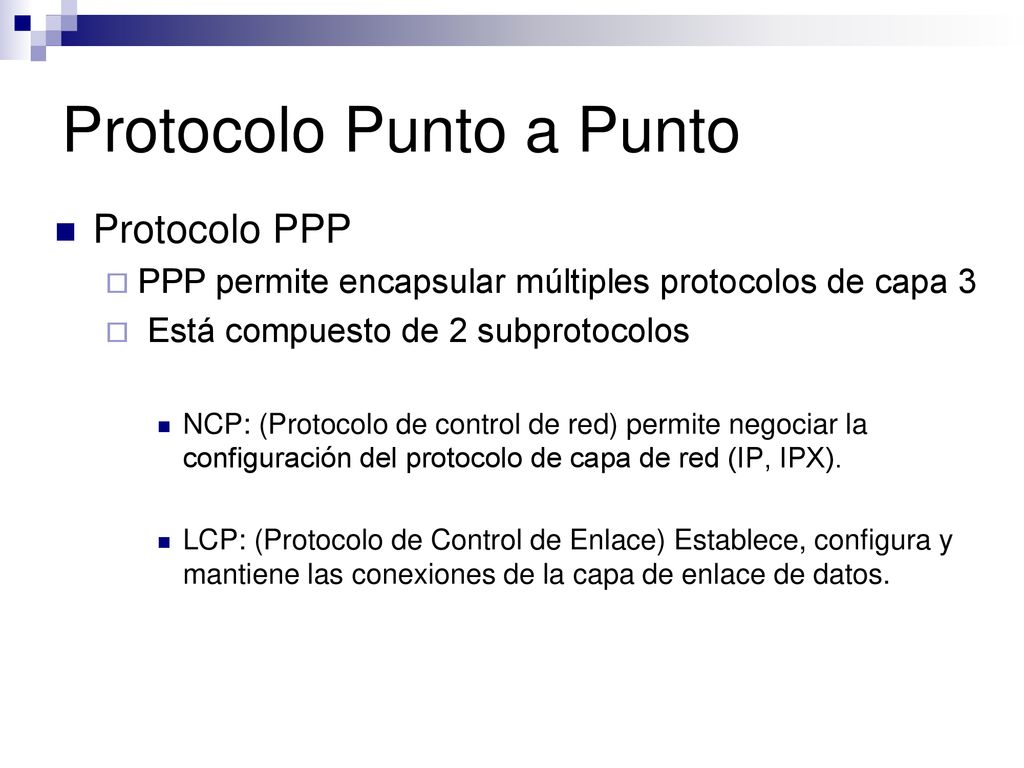

Protocolo PPP PPP permite encapsular múltiples protocolos de capa 3 Está compuesto de 2 subprotocolos NCP: (Protocolo de control de red) permite negociar la configuración del protocolo de capa de red (IP, IPX). LCP: (Protocolo de Control de Enlace) Establece, configura y mantiene las conexiones de la capa de enlace de datos.

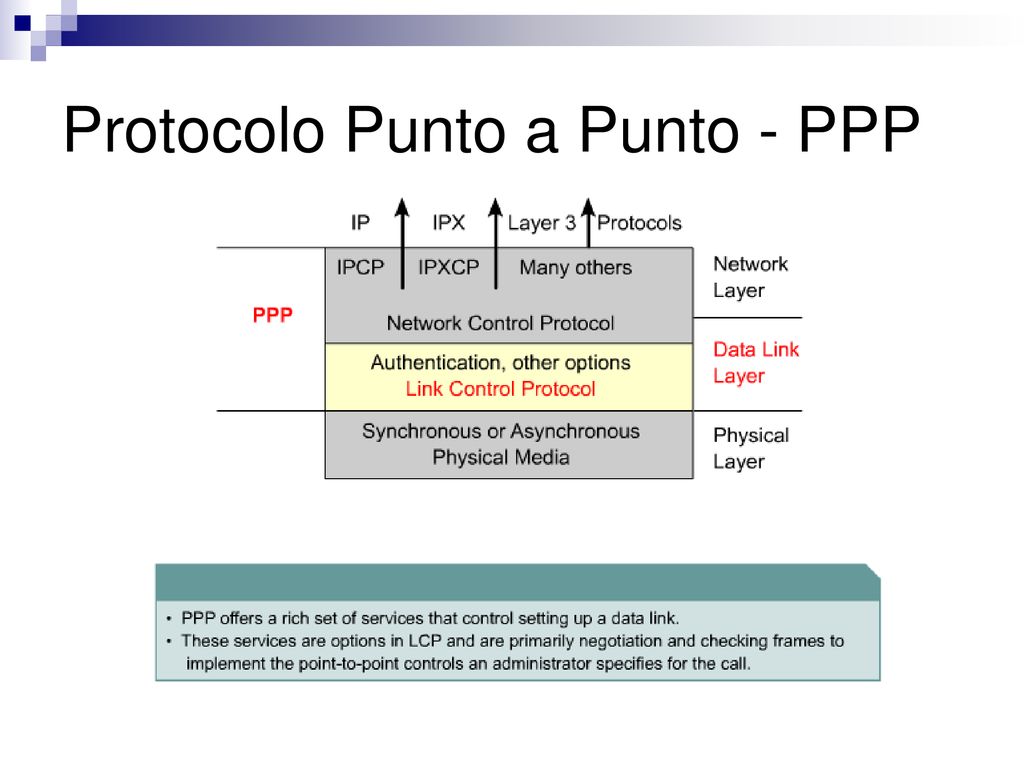

13 Protocolo Punto a Punto - PPP

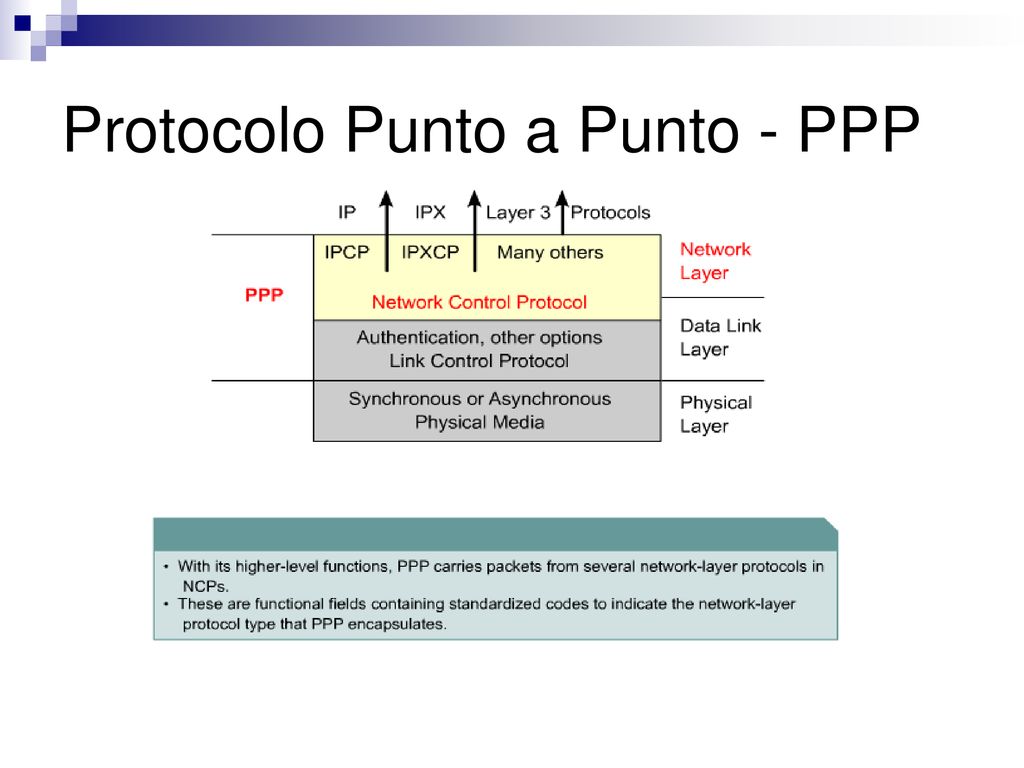

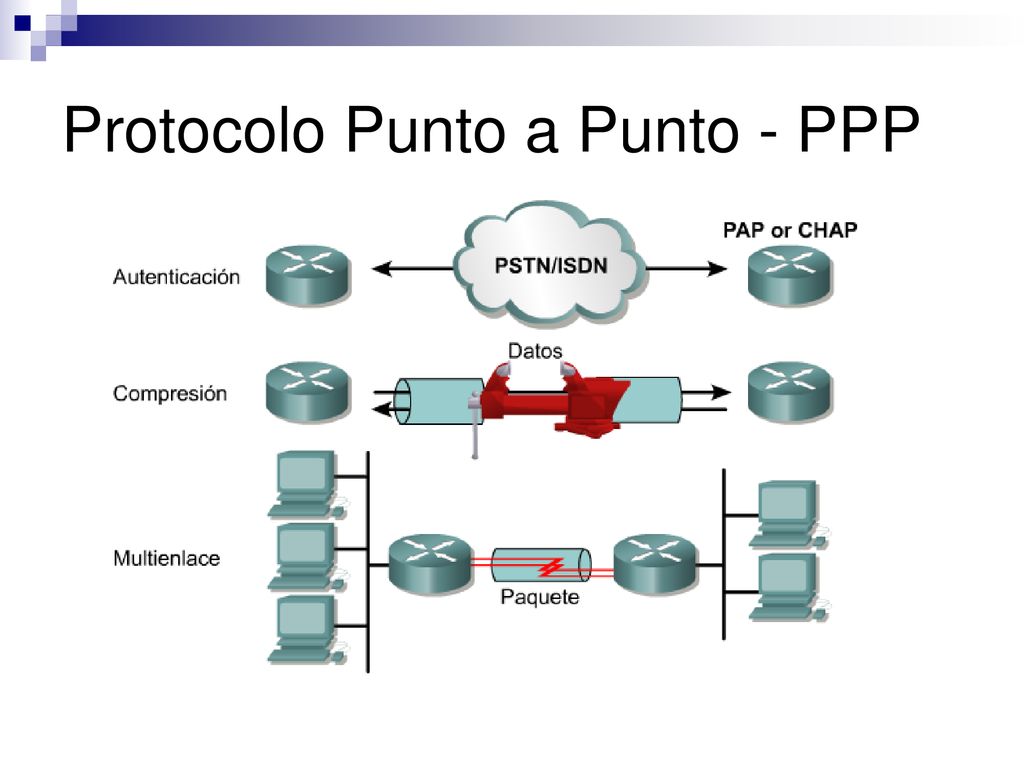

14 Protocolo Punto a Punto - PPP

15 Protocolo Punto a Punto

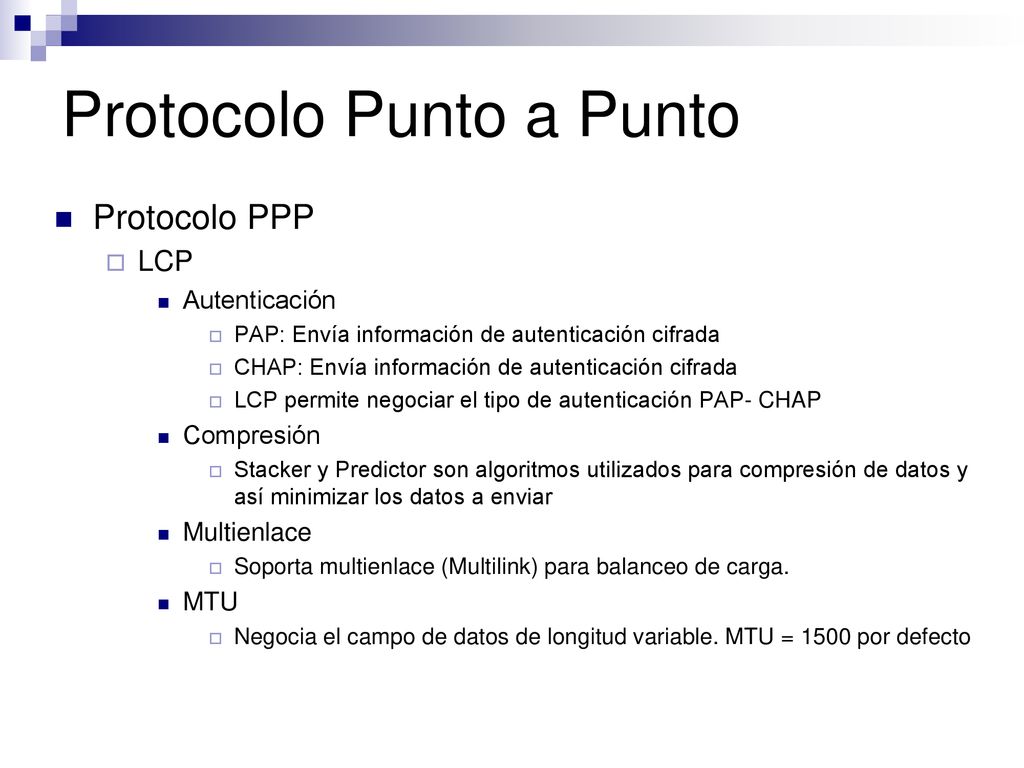

Protocolo PPP LCP Autenticación PAP: Envía información de autenticación cifrada CHAP: Envía información de autenticación cifrada LCP permite negociar el tipo de autenticación PAP- CHAP Compresión Stacker y Predictor son algoritmos utilizados para compresión de datos y así minimizar los datos a enviar Multienlace Soporta multienlace (Multilink) para balanceo de carga. MTU Negocia el campo de datos de longitud variable. MTU = 1500 por defecto

16 Protocolo Punto a Punto - PPP

17 Protocolo Punto a Punto

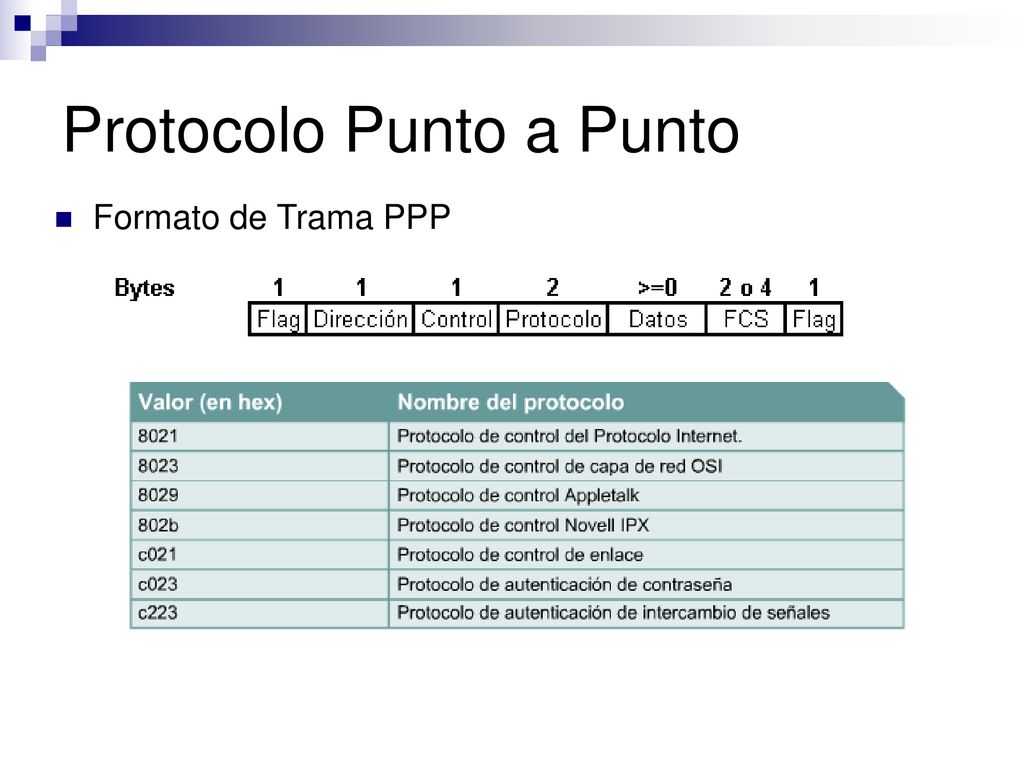

Formato de Trama PPP

18 Protocolo Punto a Punto
Establecimiento de una sesión PPP

19 Protocolo Punto a Punto

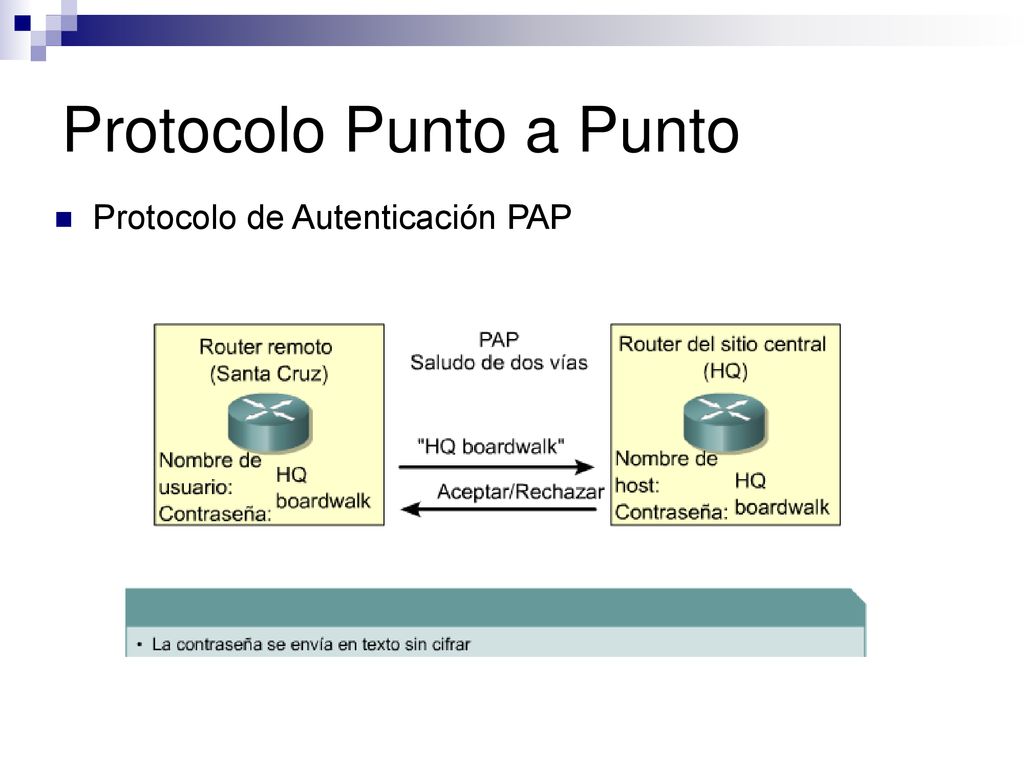

Protocolo de Autenticación PAP

20 Protocolo Punto a Punto

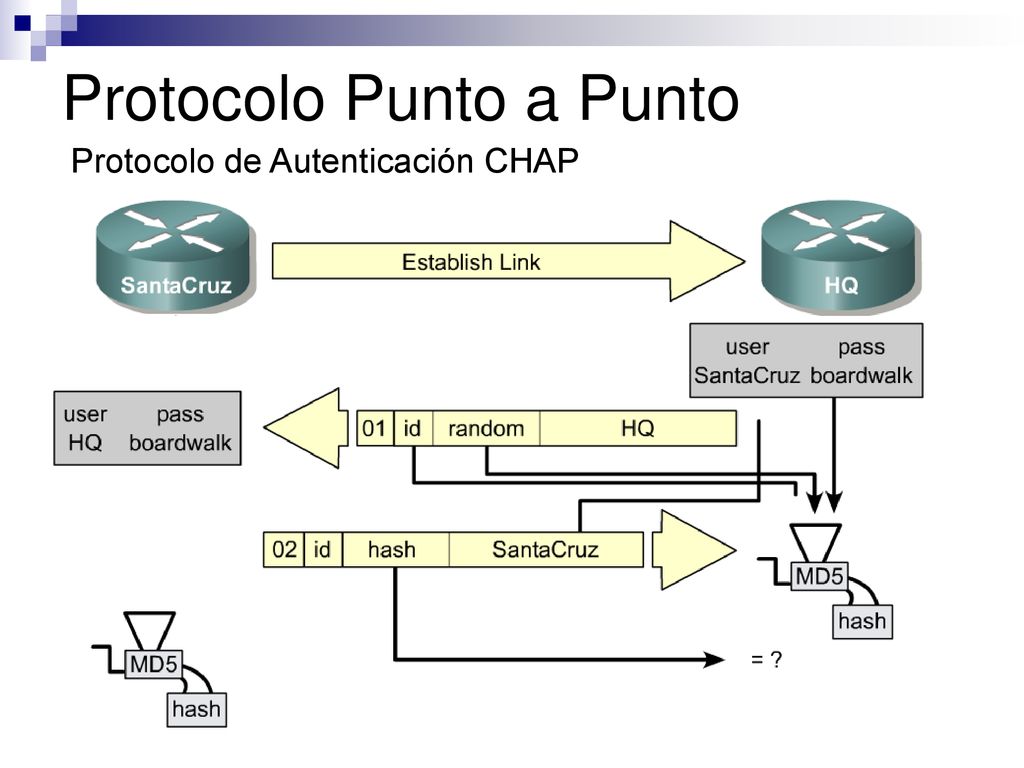

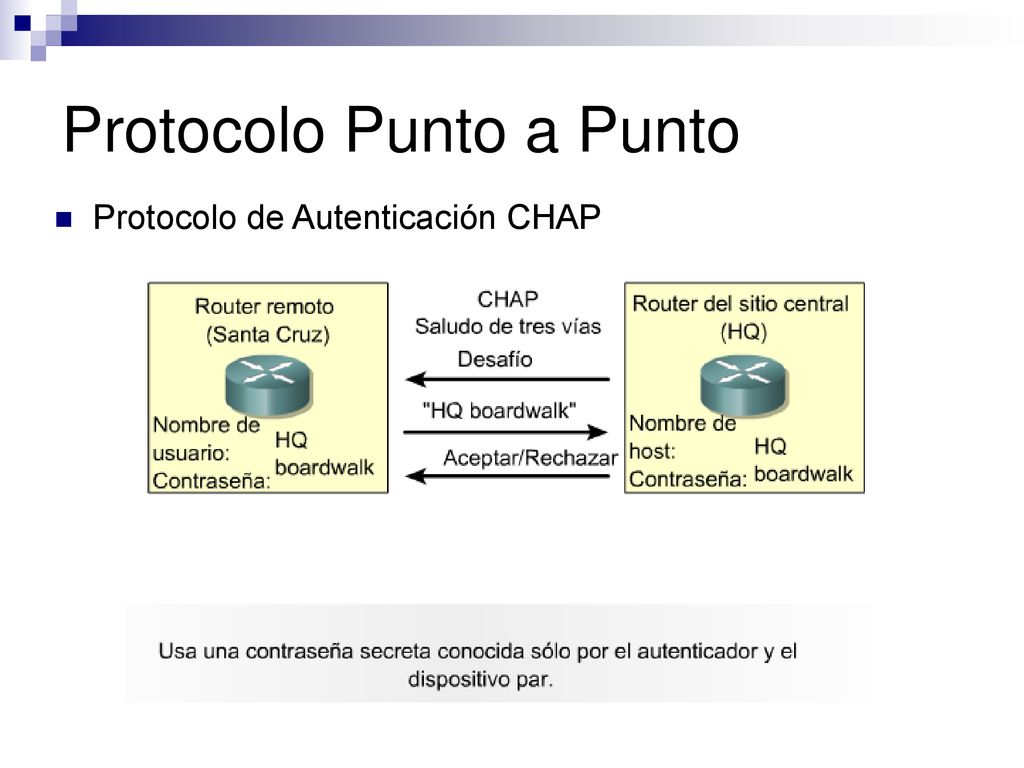

Protocolo de Autenticación CHAP

21 Protocolo Punto a Punto
Protocolo de Autenticación CHAP

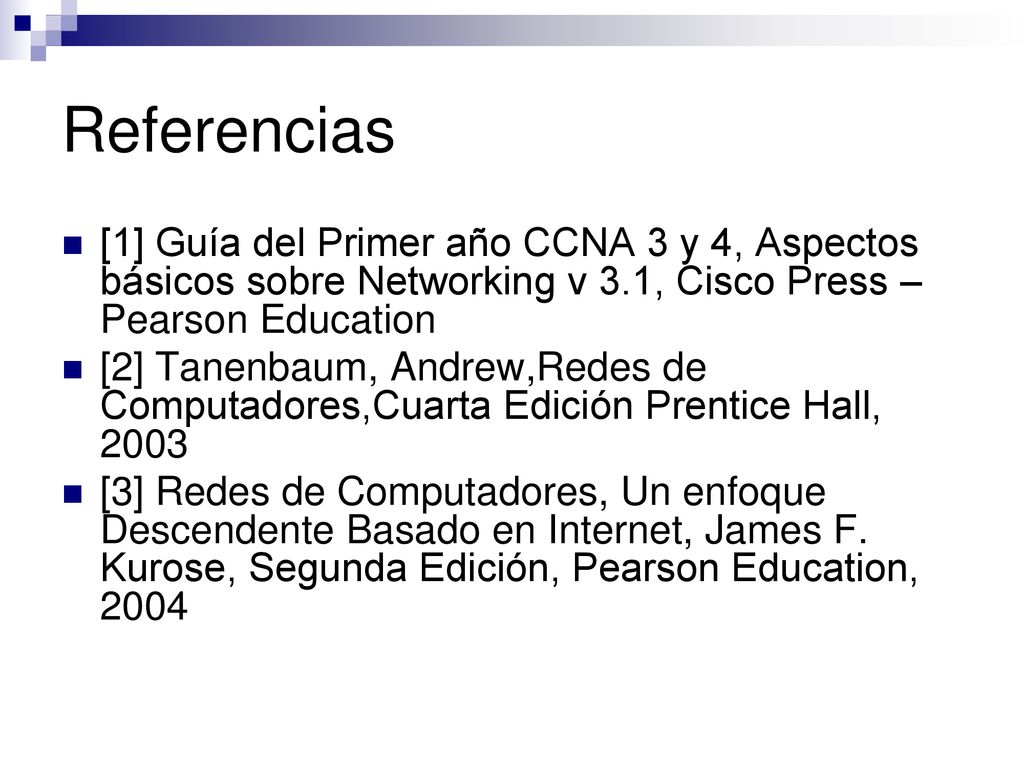

22 Referencias [1] Guía del Primer año CCNA 3 y 4, Aspectos básicos sobre Networking v 3.1, Cisco Press – Pearson Education [2] Tanenbaum, Andrew,Redes de Computadores,Cuarta Edición Prentice Hall, 2003 [3] Redes de Computadores, Un enfoque Descendente Basado en Internet, James F. Kurose, Segunda Edición, Pearson Education, 2004
