Corriente.

Presentación del tema: "Corriente."— Transcripción de la presentación:

1 Corriente

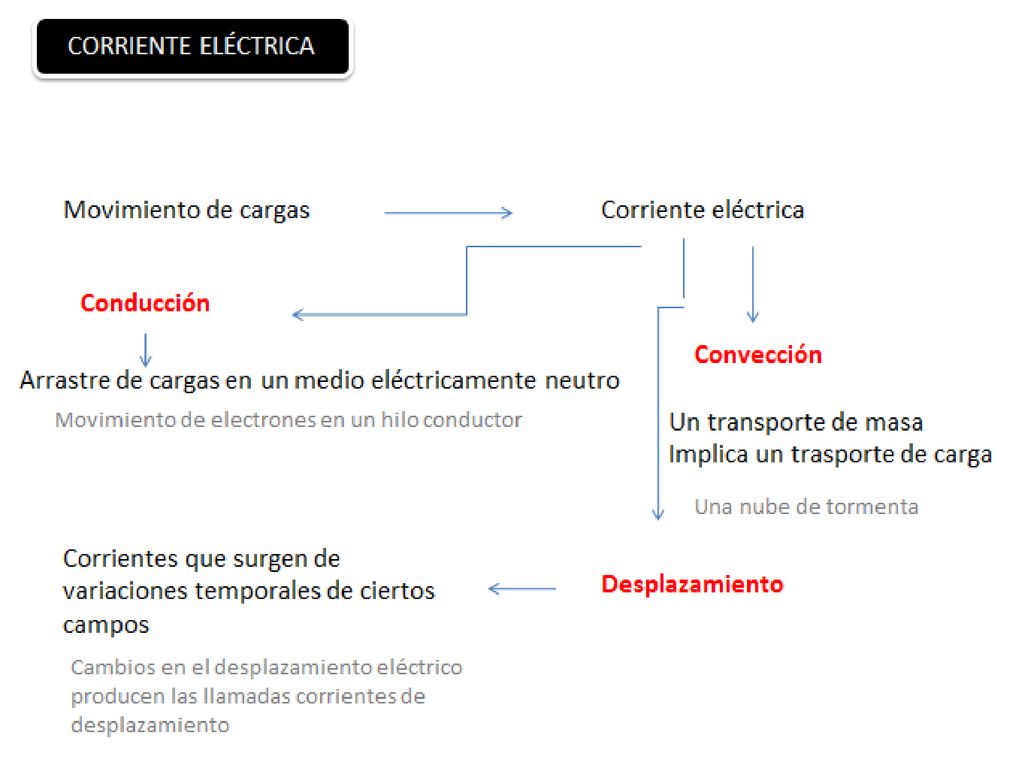

2

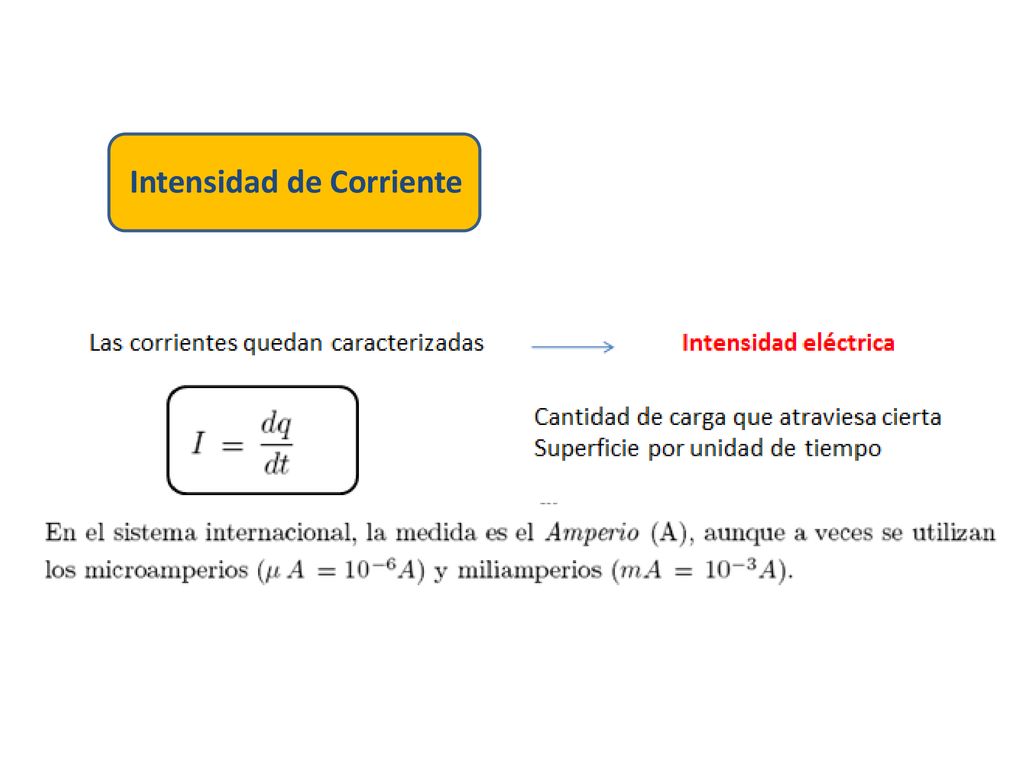

3 Intensidad de Corriente

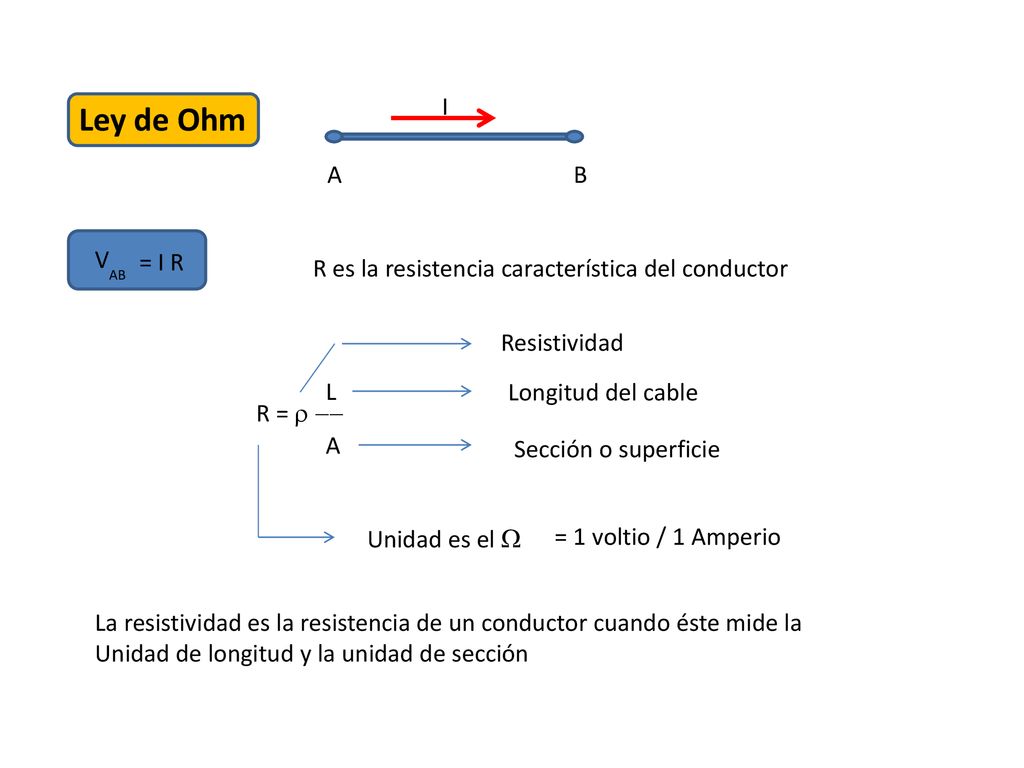

4 I Ley de Ohm A B V = I R R es la resistencia característica del conductor AB Resistividad L Longitud del cable R = r -- A Sección o superficie Unidad es el W = 1 voltio / 1 Amperio La resistividad es la resistencia de un conductor cuando éste mide la Unidad de longitud y la unidad de sección

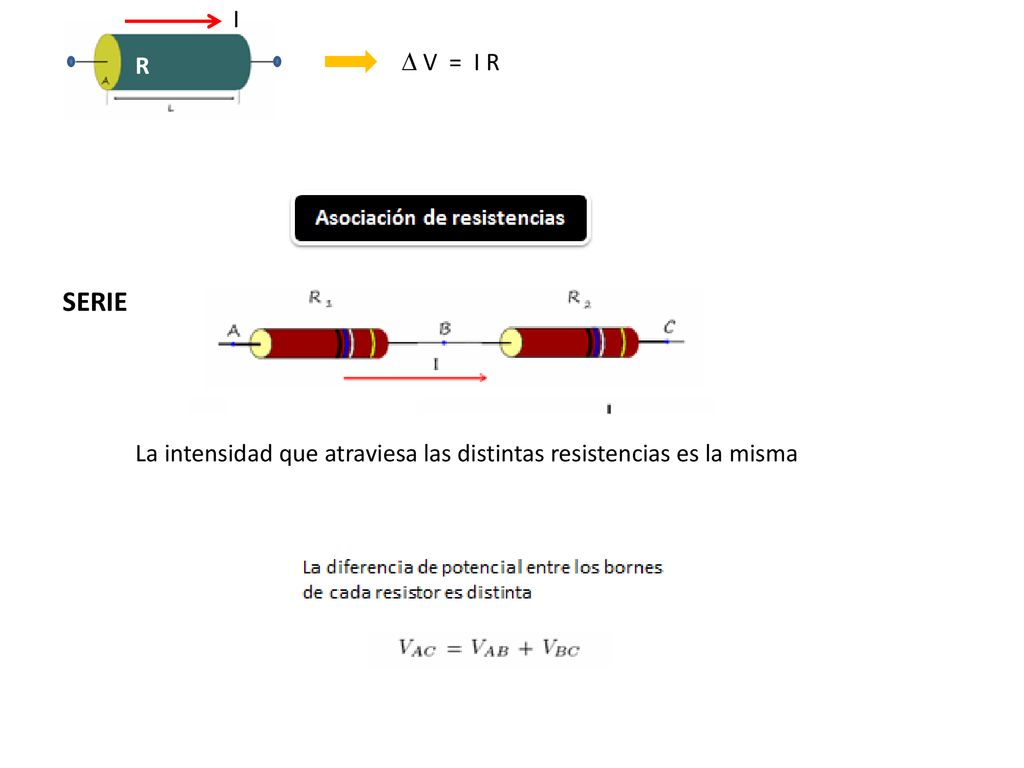

5 I R D V = I R SERIE La intensidad que atraviesa las distintas resistencias es la misma

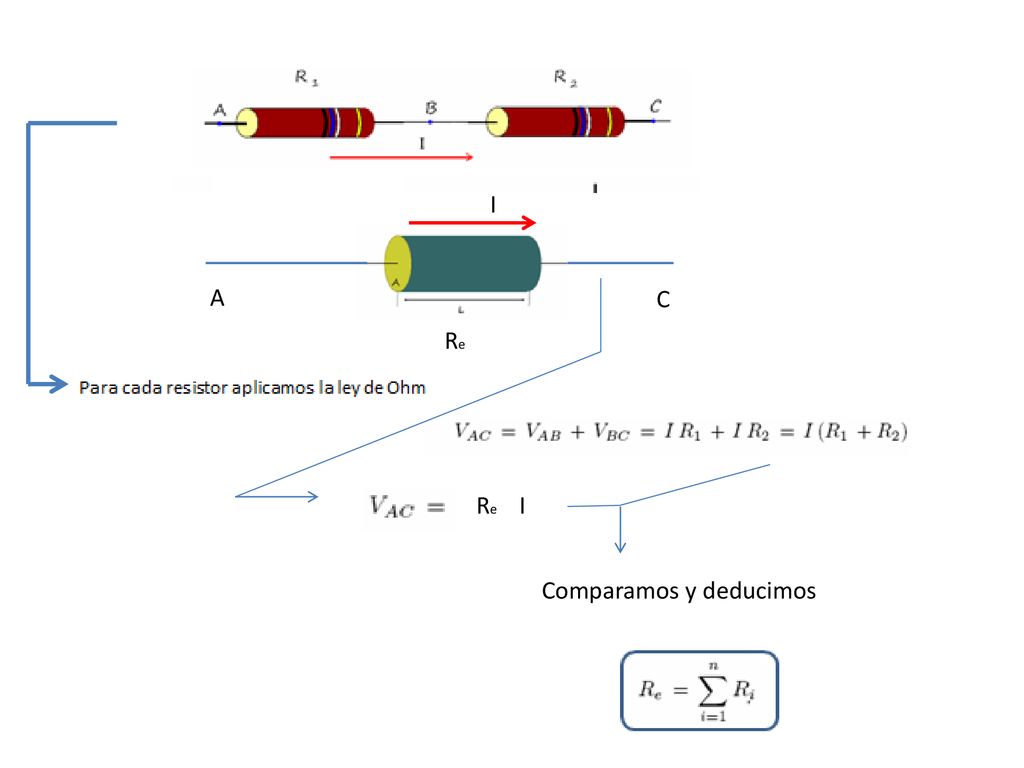

6 I A C Re Re I Comparamos y deducimos

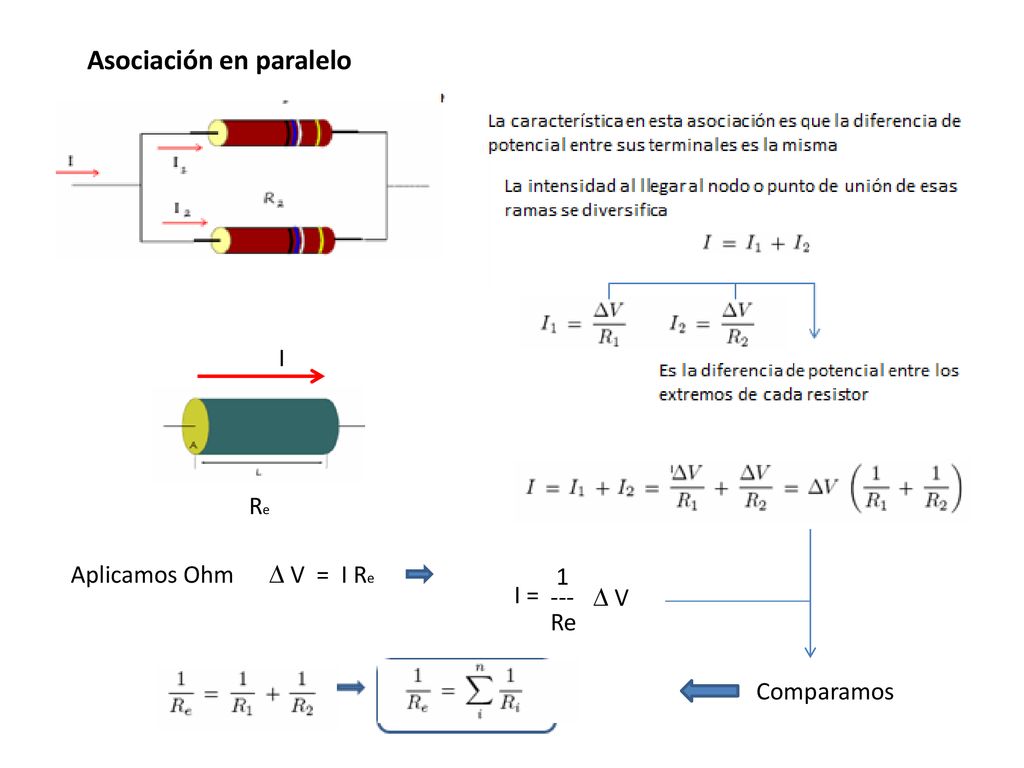

7 Asociación en paralelo
Re Aplicamos Ohm D V = I Re 1 I = --- D V Re Comparamos

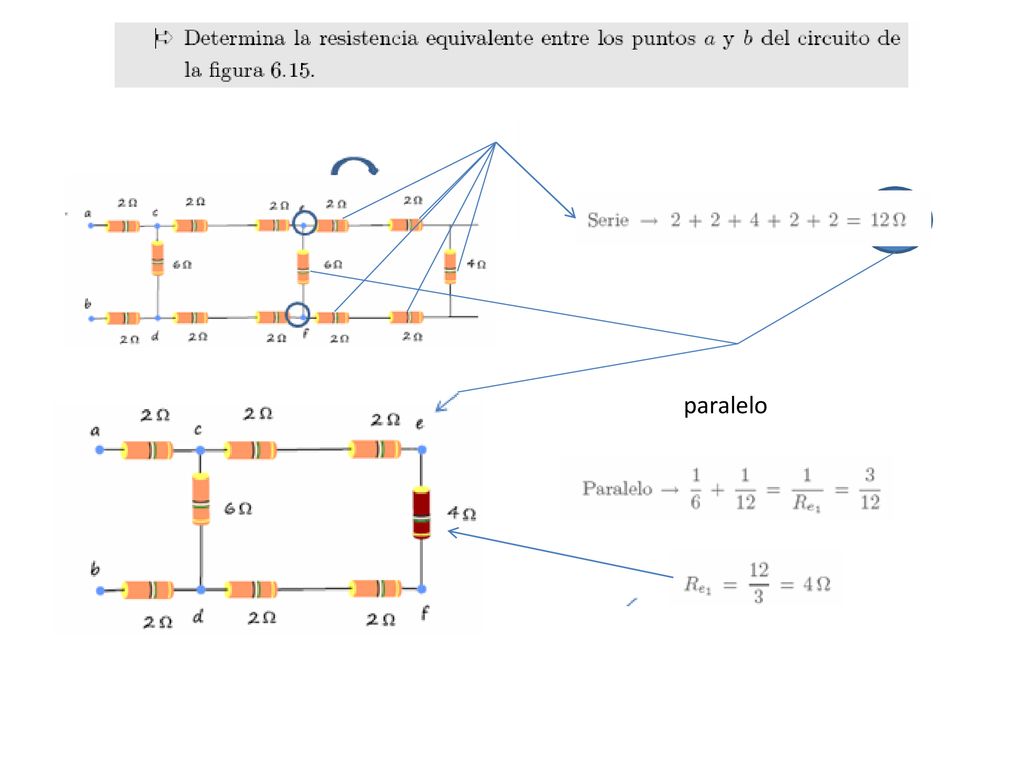

8 paralelo

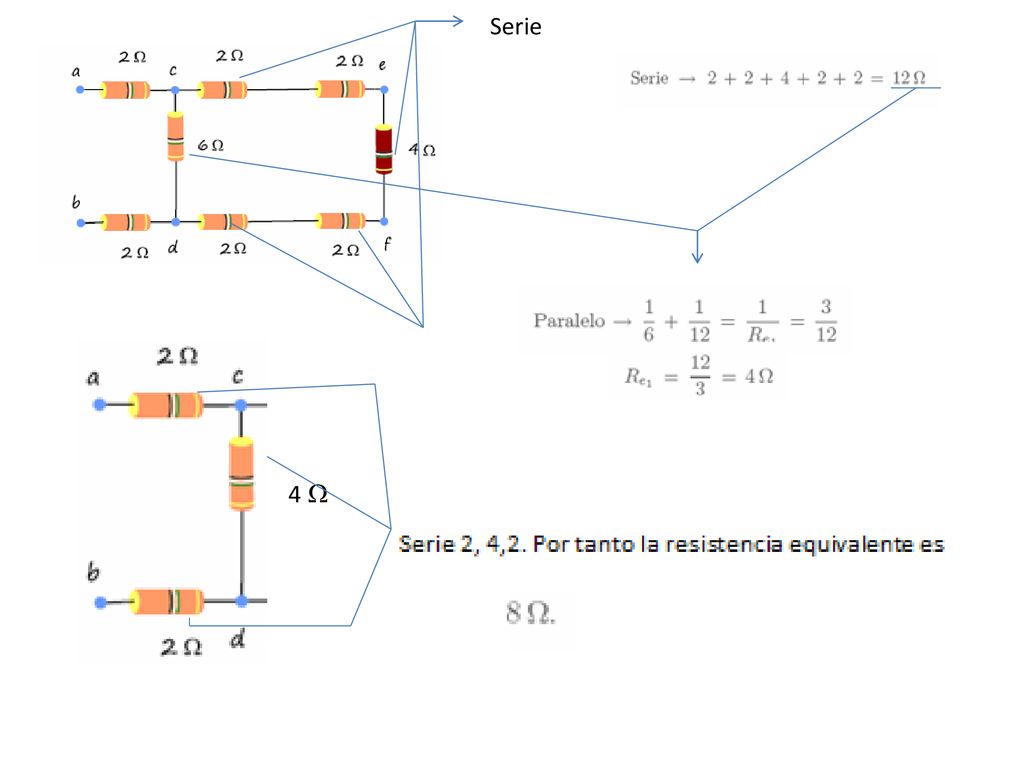

9 Serie 4 W

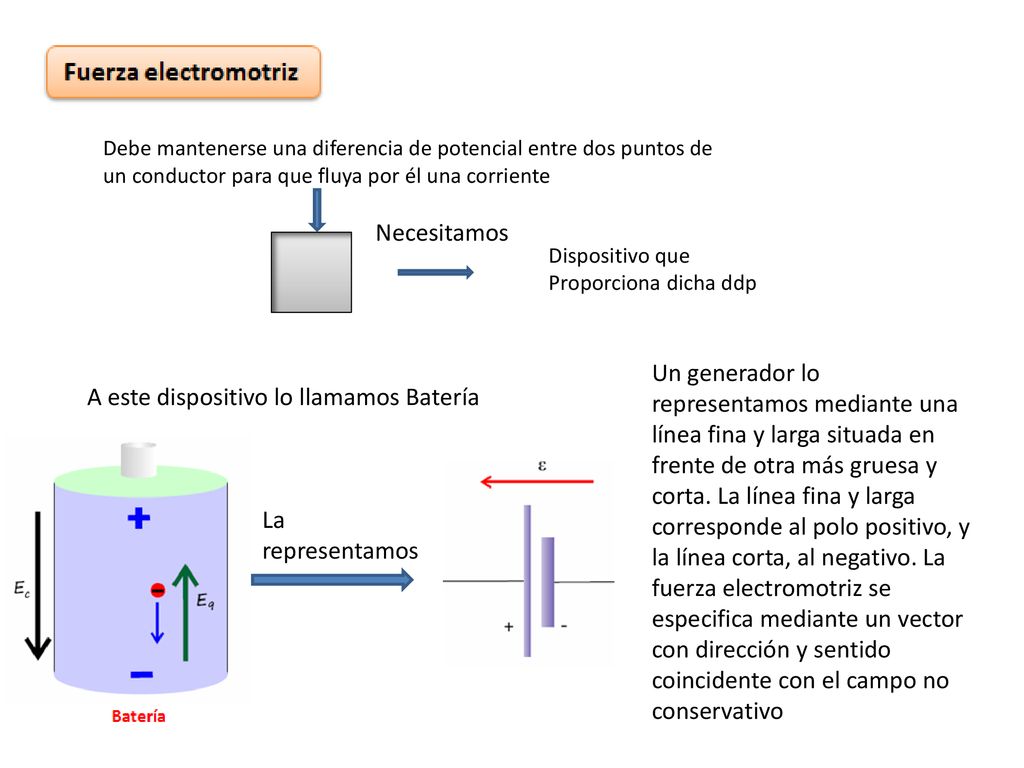

10 A este dispositivo lo llamamos Batería
Debe mantenerse una diferencia de potencial entre dos puntos de un conductor para que fluya por él una corriente Necesitamos Dispositivo que Proporciona dicha ddp Un generador lo representamos mediante una línea fina y larga situada en frente de otra más gruesa y corta. La línea fina y larga corresponde al polo positivo, y la línea corta, al negativo. La fuerza electromotriz se especifica mediante un vector con dirección y sentido coincidente con el campo no conservativo A este dispositivo lo llamamos Batería La representamos

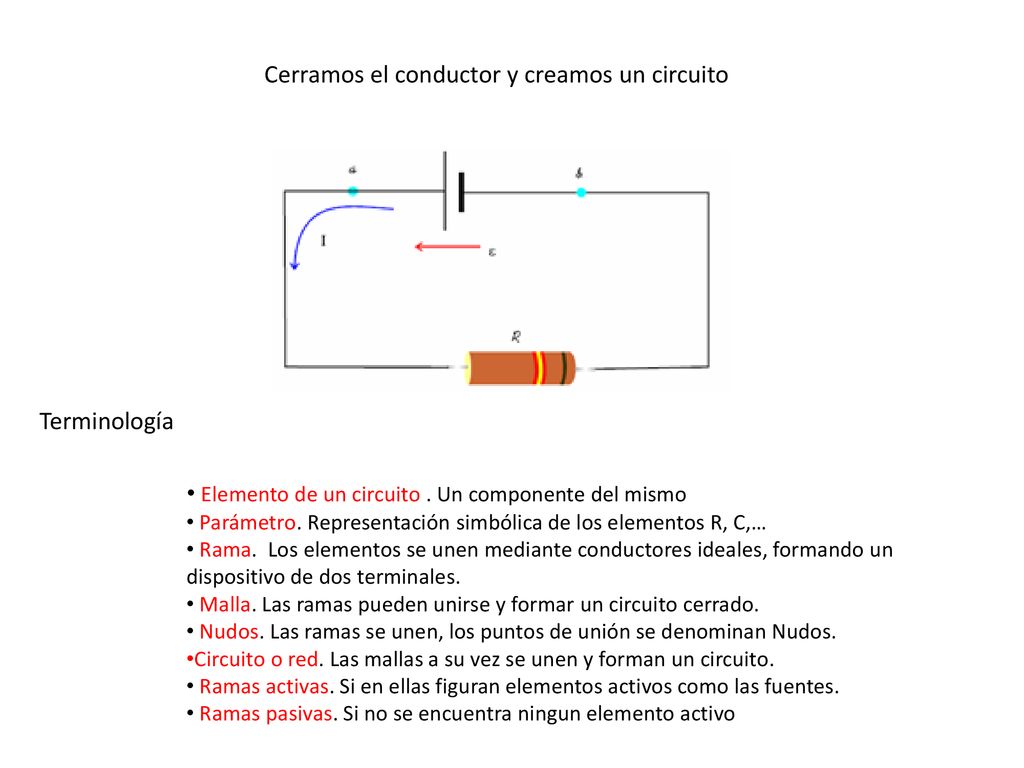

11 Cerramos el conductor y creamos un circuito
Terminología Elemento de un circuito . Un componente del mismo Parámetro. Representación simbólica de los elementos R, C,… Rama. Los elementos se unen mediante conductores ideales, formando un dispositivo de dos terminales. Malla. Las ramas pueden unirse y formar un circuito cerrado. Nudos. Las ramas se unen, los puntos de unión se denominan Nudos. Circuito o red. Las mallas a su vez se unen y forman un circuito. Ramas activas. Si en ellas figuran elementos activos como las fuentes. Ramas pasivas. Si no se encuentra ningun elemento activo

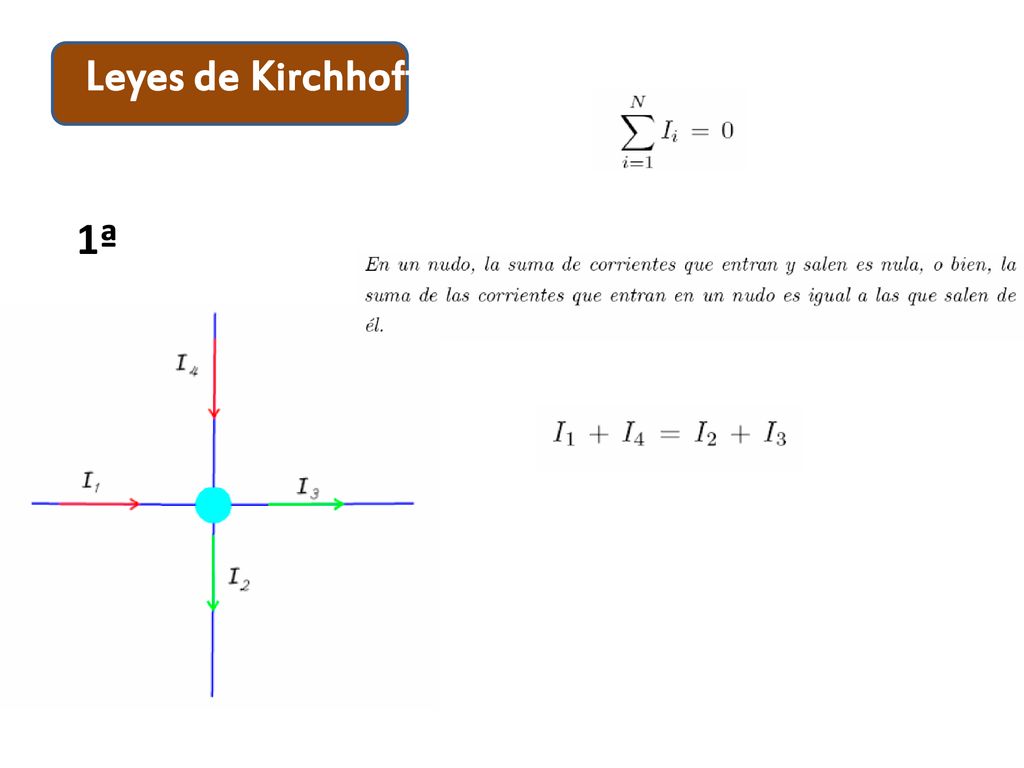

12 Leyes de Kirchhoff 1ª

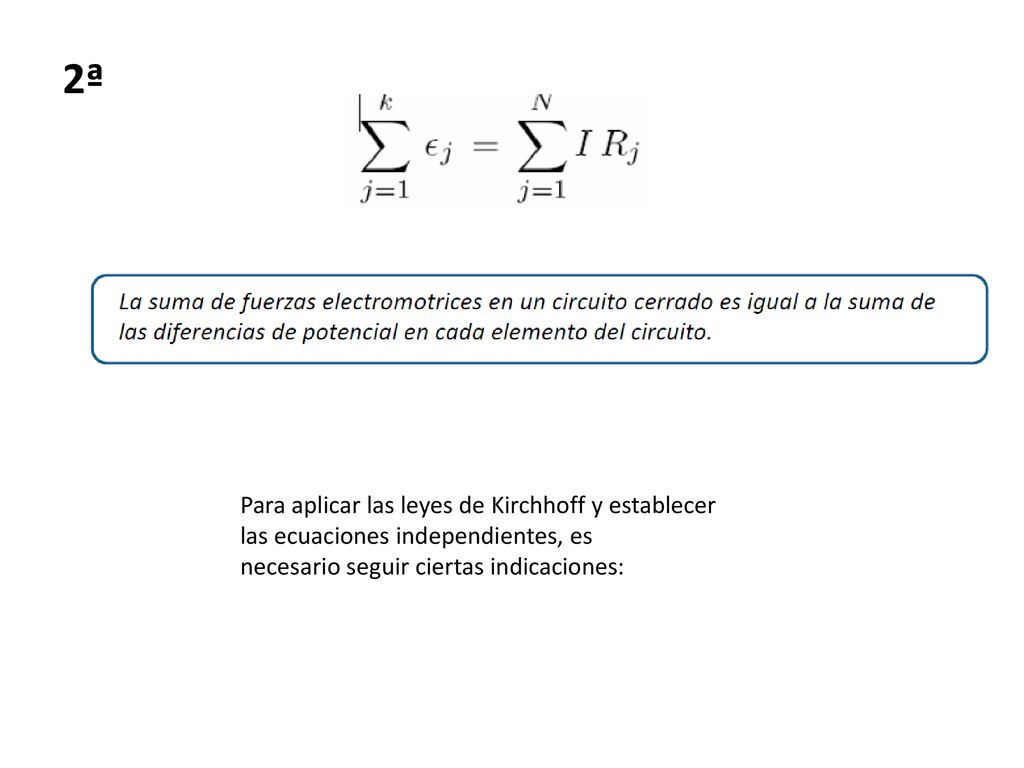

13 2ª Para aplicar las leyes de Kirchhoff y establecer las ecuaciones independientes, es necesario seguir ciertas indicaciones:

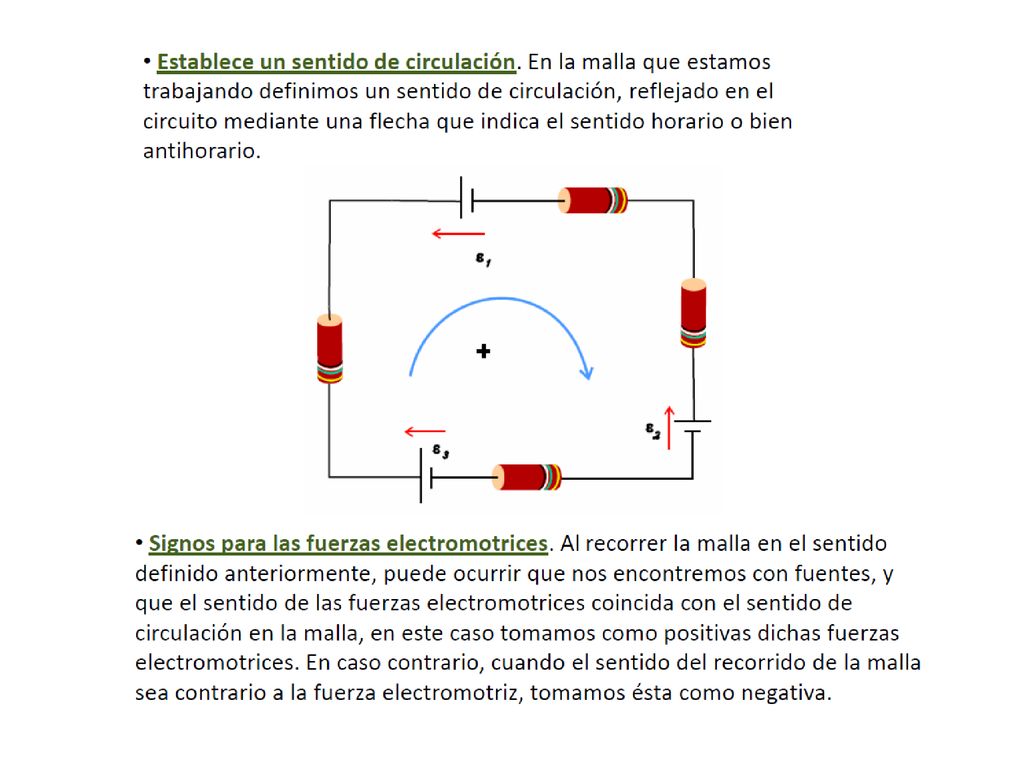

14

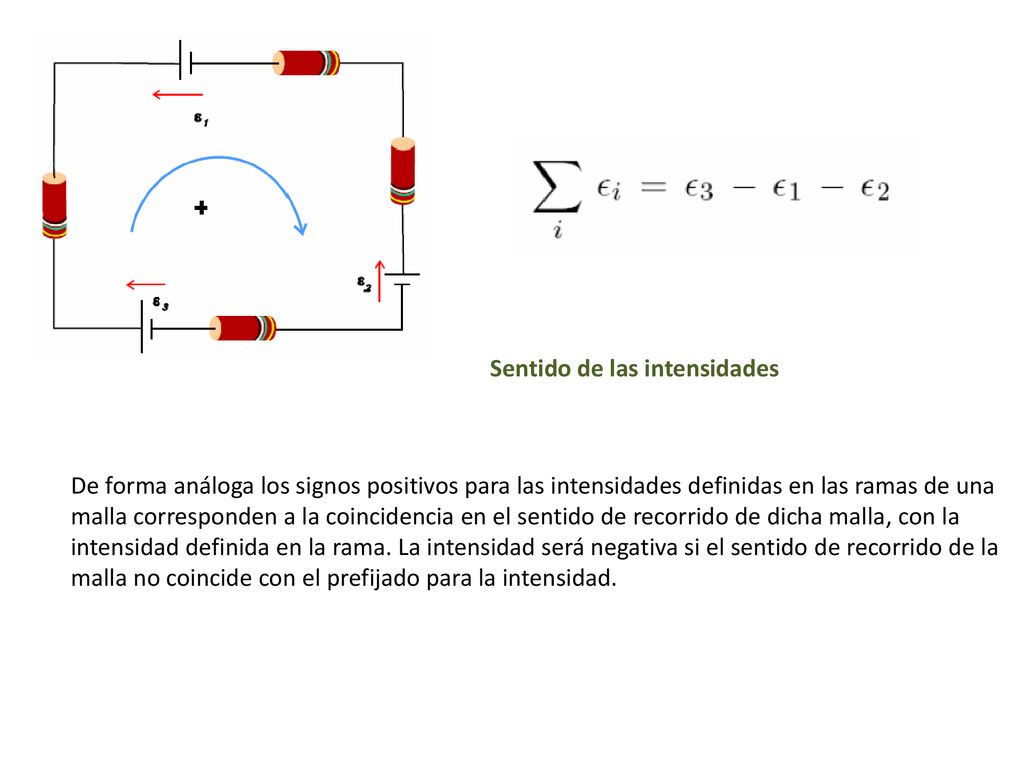

15 Sentido de las intensidades
De forma análoga los signos positivos para las intensidades definidas en las ramas de una malla corresponden a la coincidencia en el sentido de recorrido de dicha malla, con la intensidad definida en la rama. La intensidad será negativa si el sentido de recorrido de la malla no coincide con el prefijado para la intensidad.

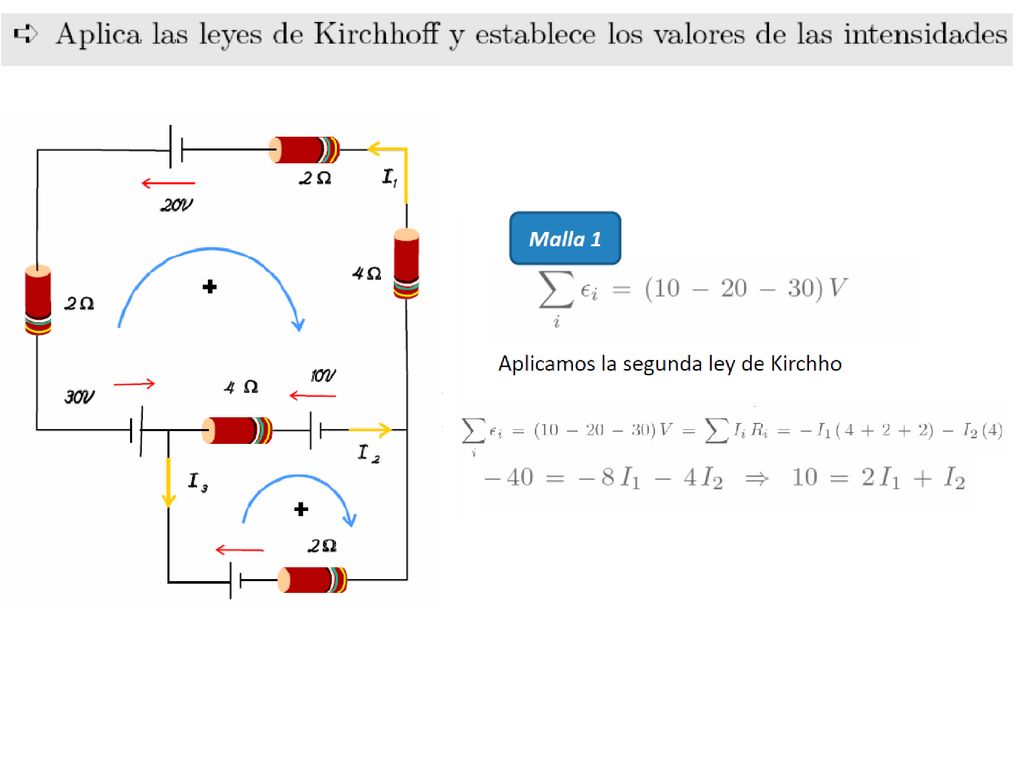

16

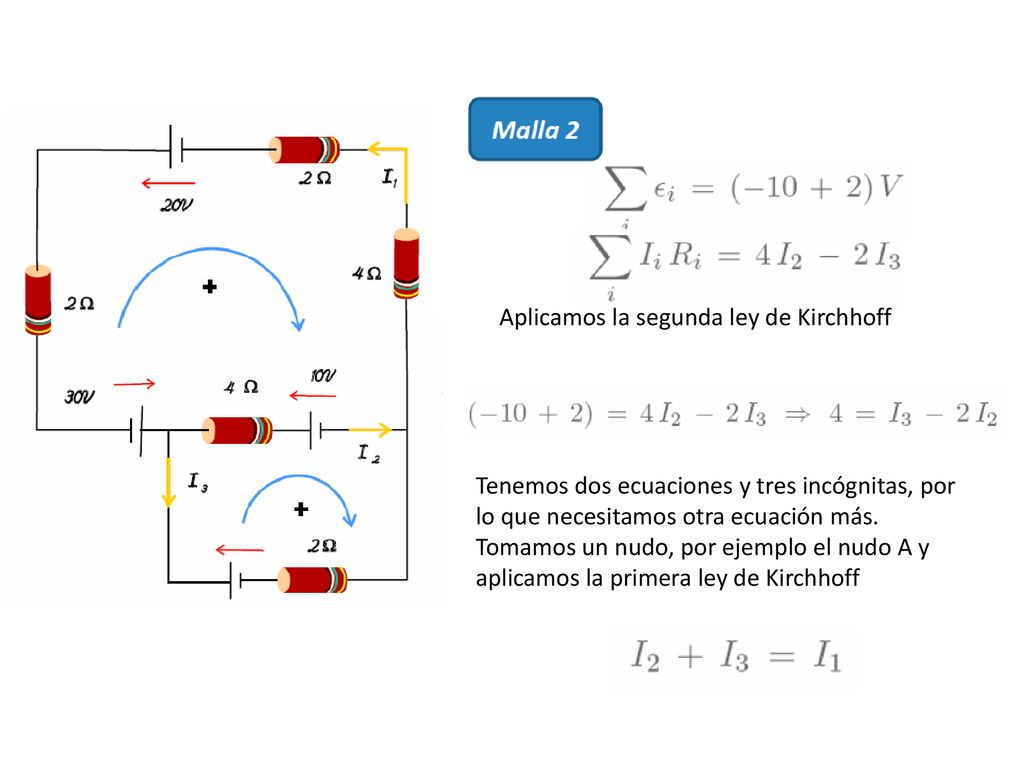

17 Aplicamos la segunda ley de Kirchhoff
Tenemos dos ecuaciones y tres incógnitas, por lo que necesitamos otra ecuación más. Tomamos un nudo, por ejemplo el nudo A y aplicamos la primera ley de Kirchhoff

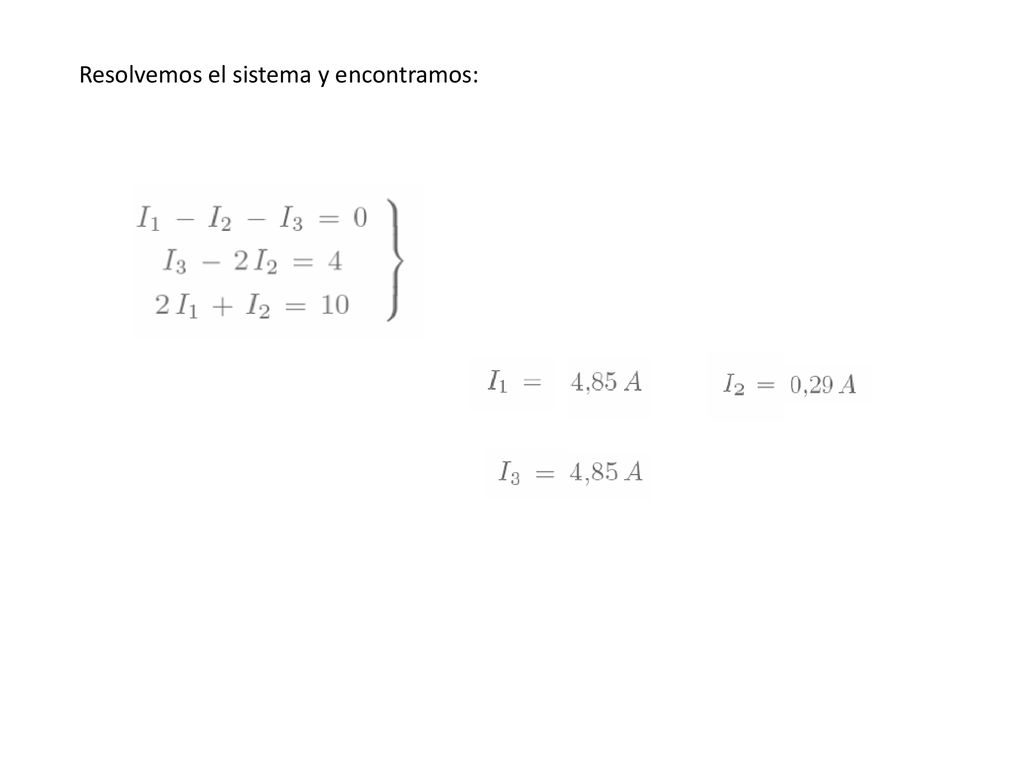

18 Resolvemos el sistema y encontramos:

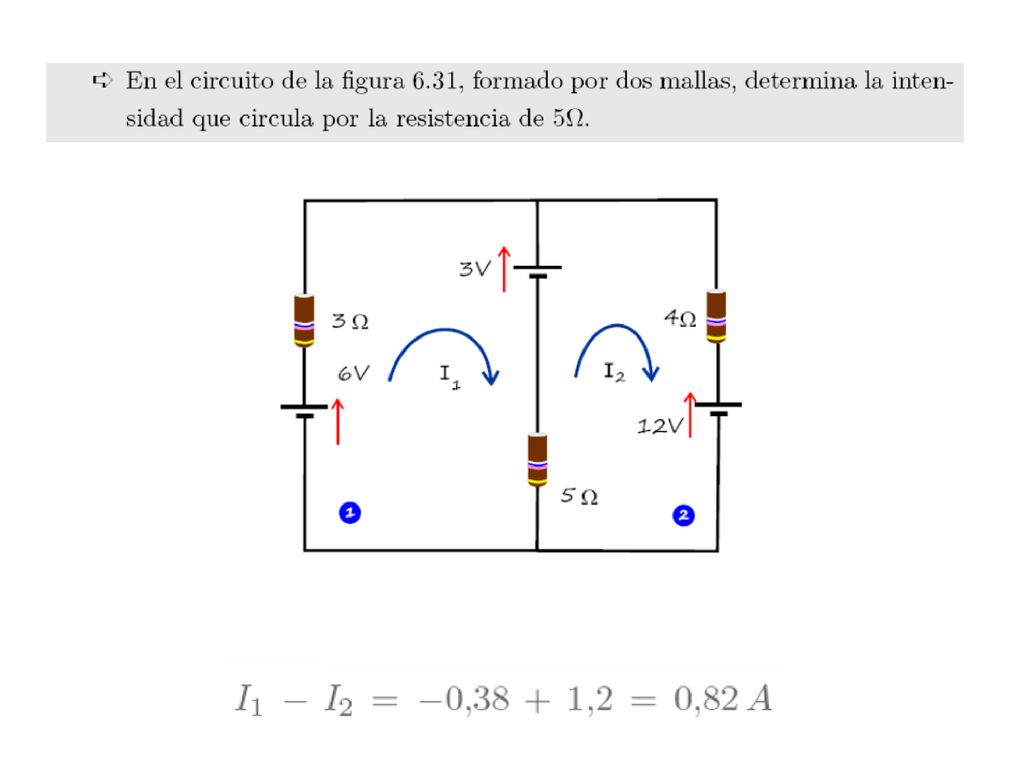

19

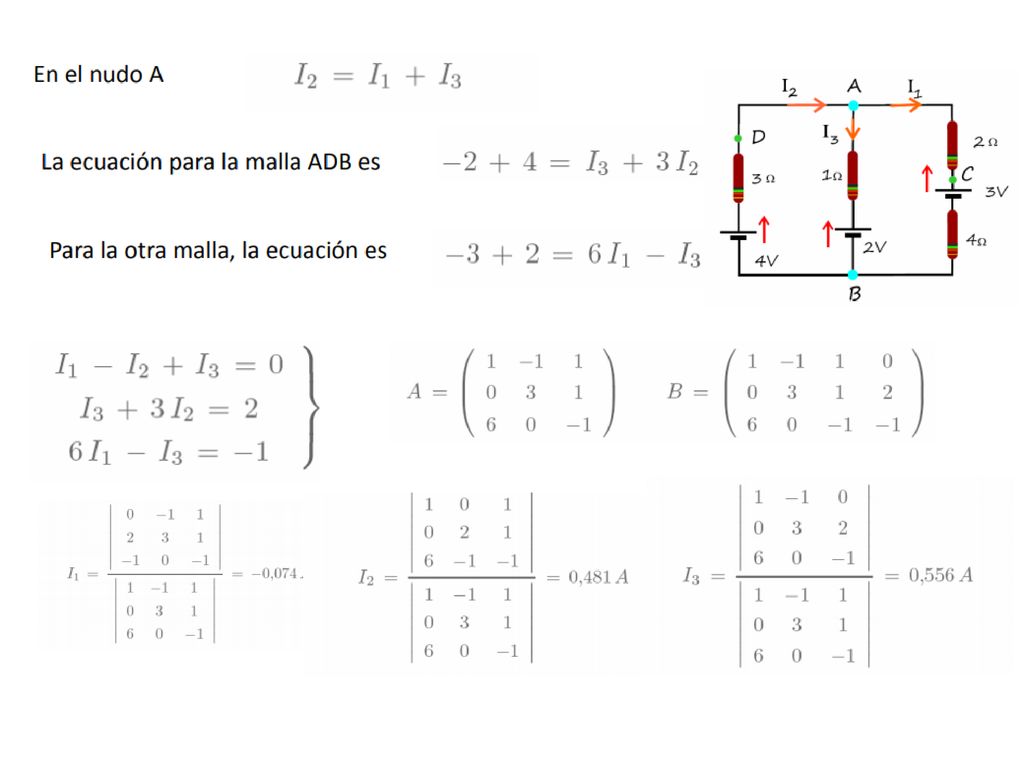

20

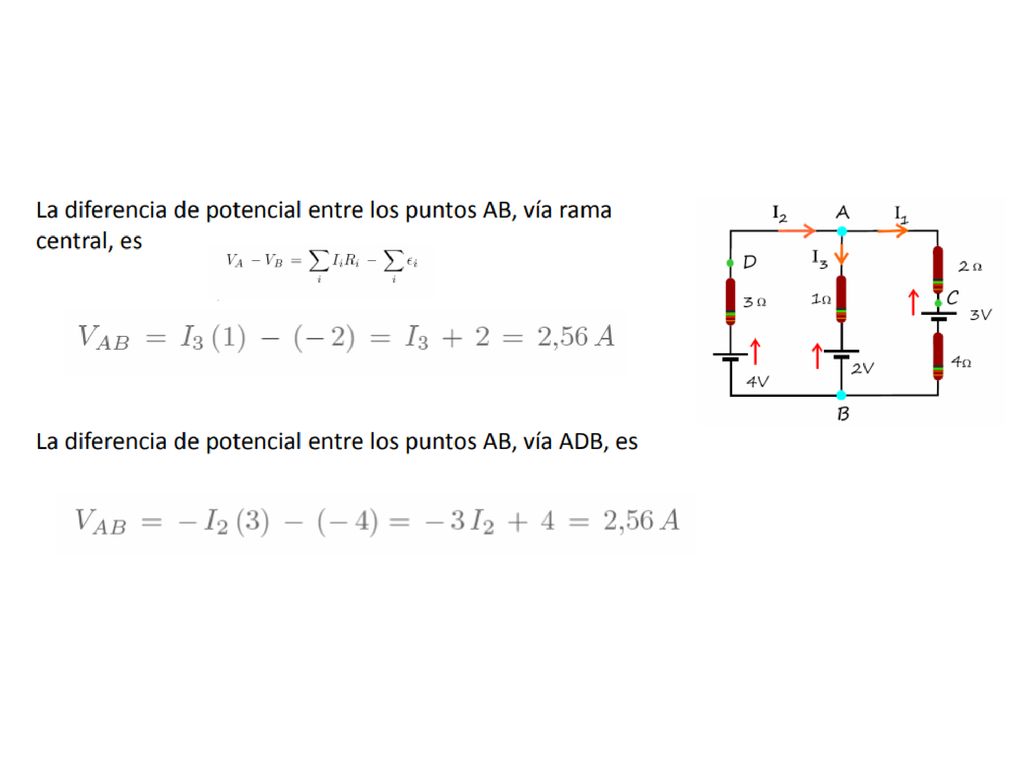

21

22

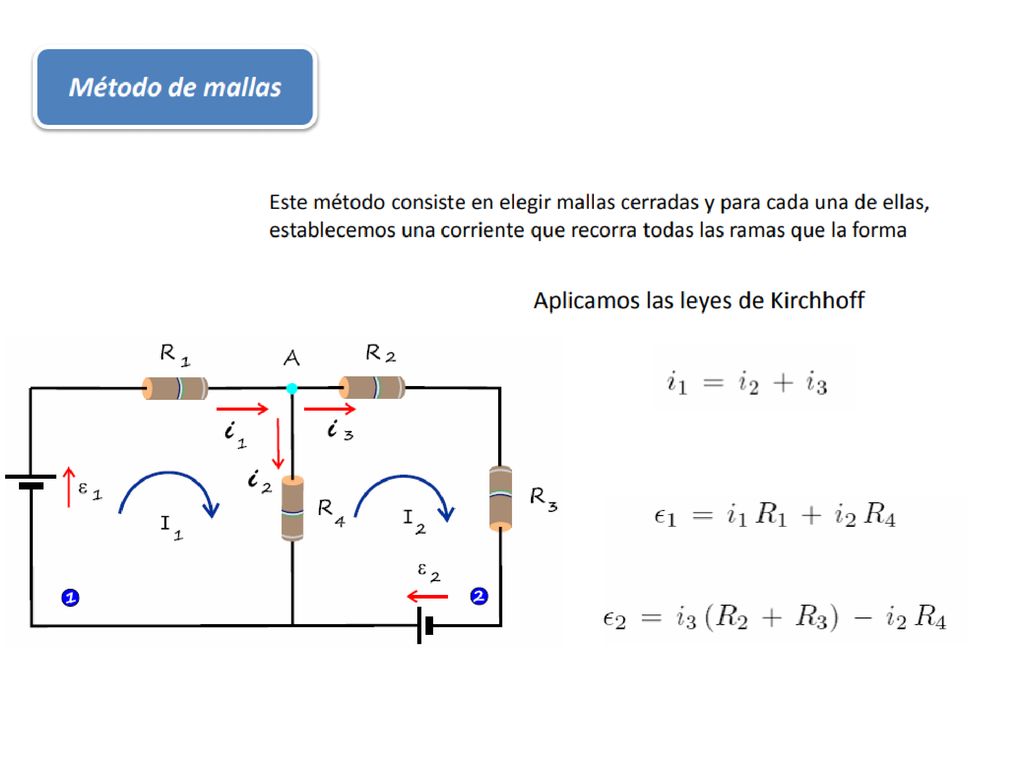

23

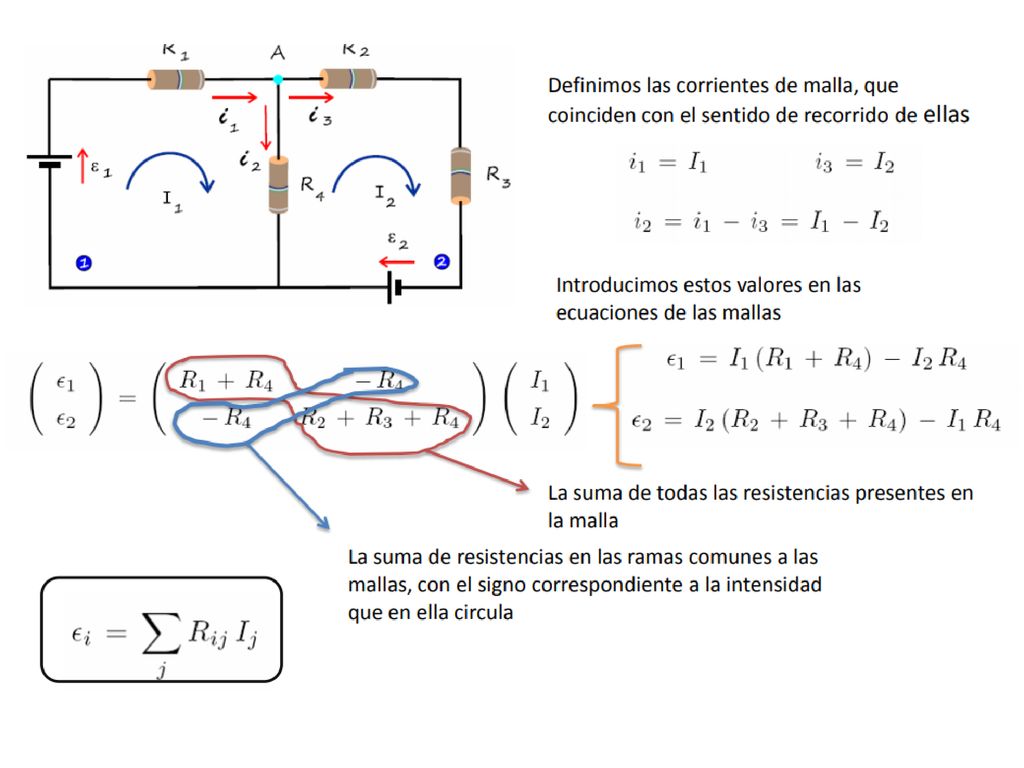

24

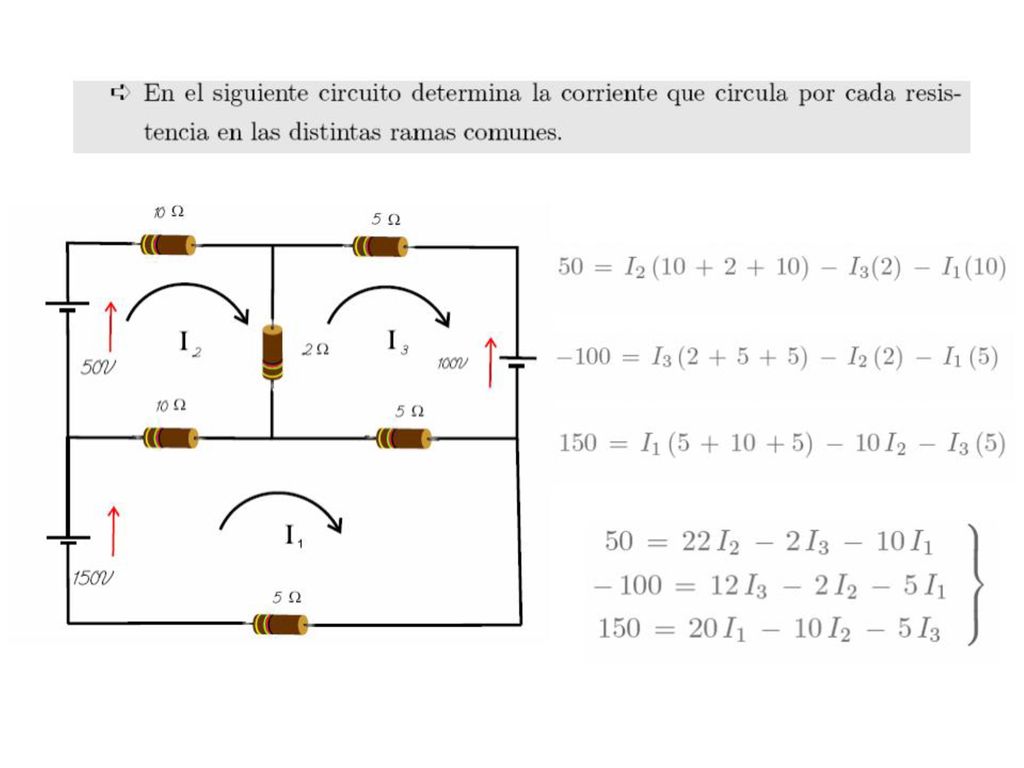

25

26

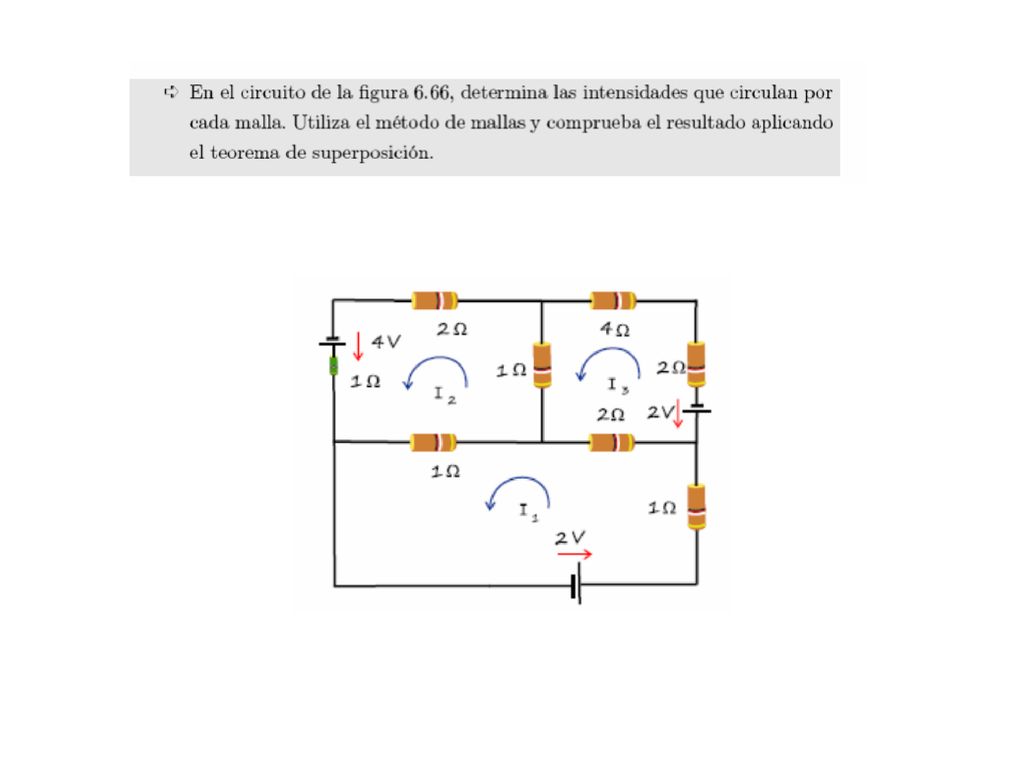

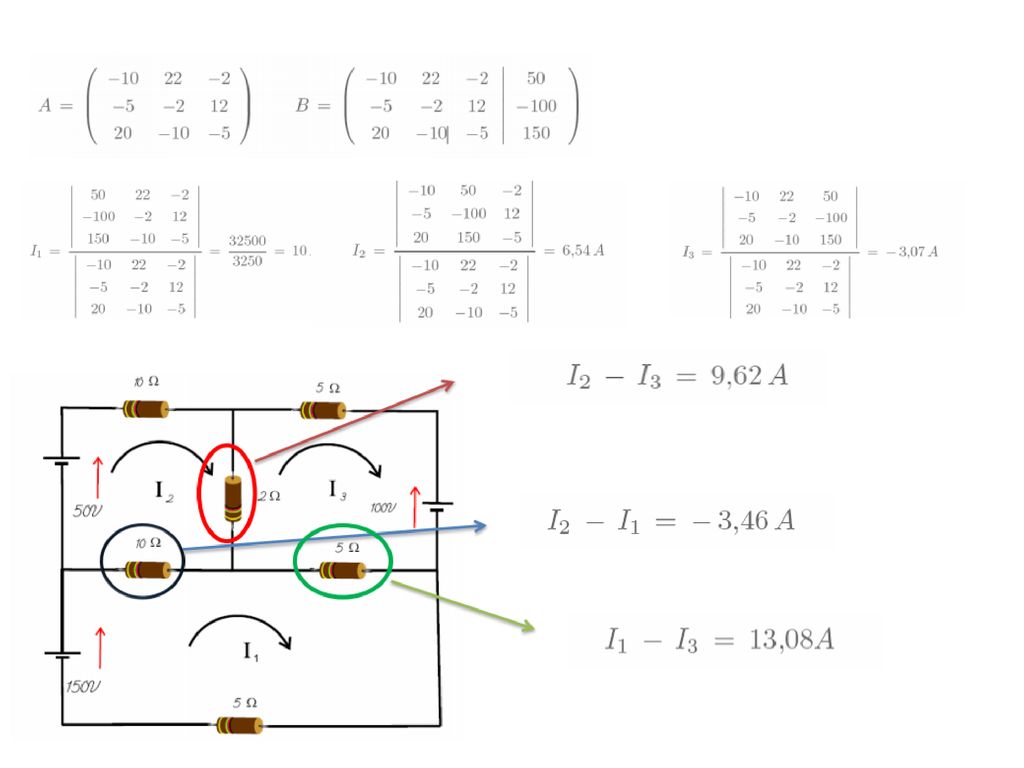

27

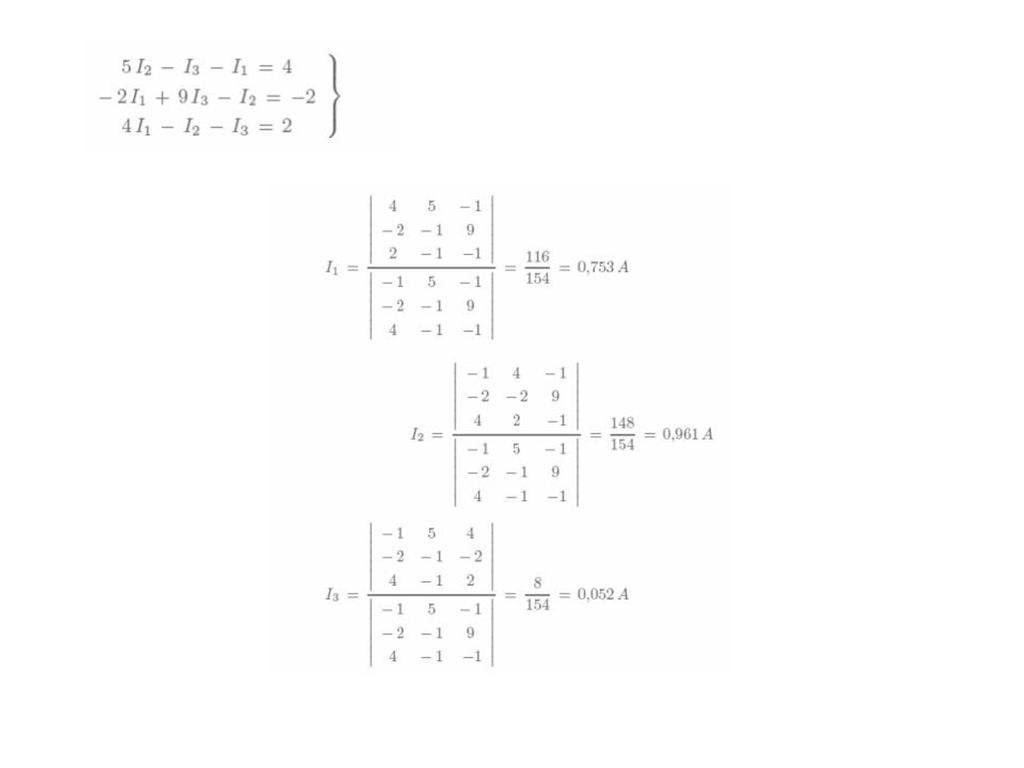

28

29
