S B La velocidad angular es: La espira gira con w = cte

Presentación del tema: "S B La velocidad angular es: La espira gira con w = cte"— Transcripción de la presentación:

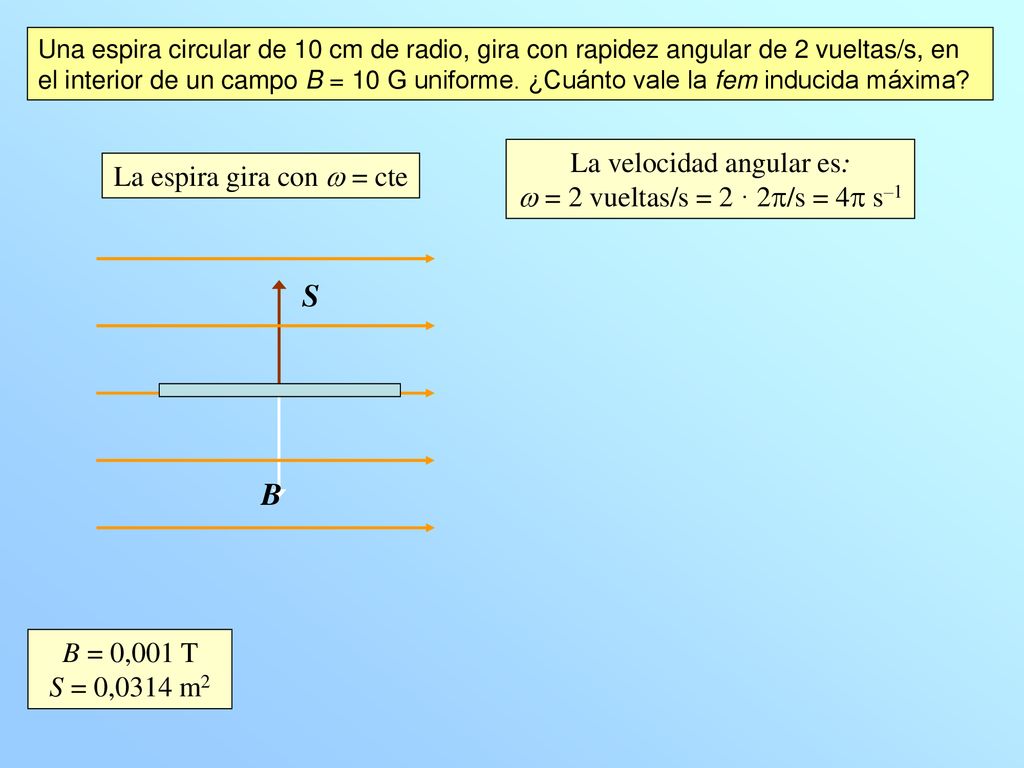

1 S B La velocidad angular es: La espira gira con w = cte
Una espira circular de 10 cm de radio, gira con rapidez angular de 2 vueltas/s, en el interior de un campo B = 10 G uniforme. ¿Cuánto vale la fem inducida máxima? La velocidad angular es: w = 2 vueltas/s = 2 · 2p/s = 4p s–1 La espira gira con w = cte S B B = 0,001 T S = 0,0314 m2

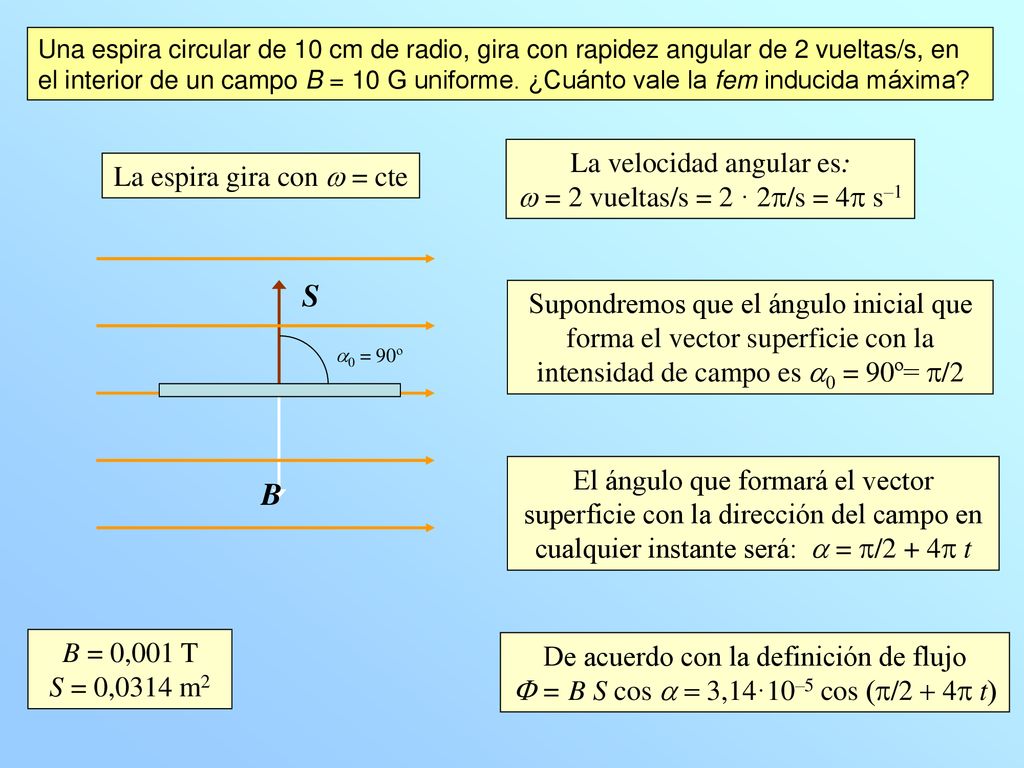

2 S B La velocidad angular es: La espira gira con w = cte
Una espira circular de 10 cm de radio, gira con rapidez angular de 2 vueltas/s, en el interior de un campo B = 10 G uniforme. ¿Cuánto vale la fem inducida máxima? La velocidad angular es: w = 2 vueltas/s = 2 · 2p/s = 4p s–1 La espira gira con w = cte B S a0 = 90º Supondremos que el ángulo inicial que forma el vector superficie con la intensidad de campo es a0 = 90º= p/2 El ángulo que formará el vector superficie con la dirección del campo en cualquier instante será: a = p/2 + 4p t B = 0,001 T S = 0,0314 m2 De acuerdo con la definición de flujo F = B S cos a = 3,14·10–5 cos (p/2 + 4p t)

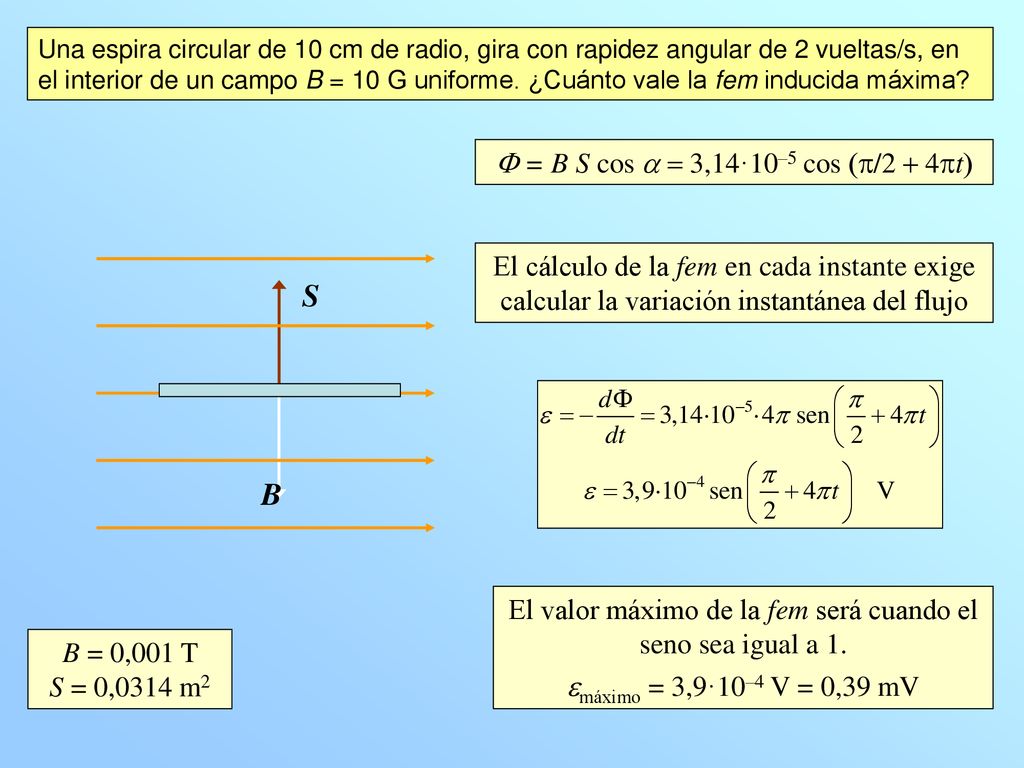

3 S B F = B S cos a = 3,14·10–5 cos (p/2 + 4pt)
Una espira circular de 10 cm de radio, gira con rapidez angular de 2 vueltas/s, en el interior de un campo B = 10 G uniforme. ¿Cuánto vale la fem inducida máxima? F = B S cos a = 3,14·10–5 cos (p/2 + 4pt) El cálculo de la fem en cada instante exige calcular la variación instantánea del flujo S B El valor máximo de la fem será cuando el seno sea igual a 1. emáximo = 3,9·10–4 V = 0,39 mV B = 0,001 T S = 0,0314 m2

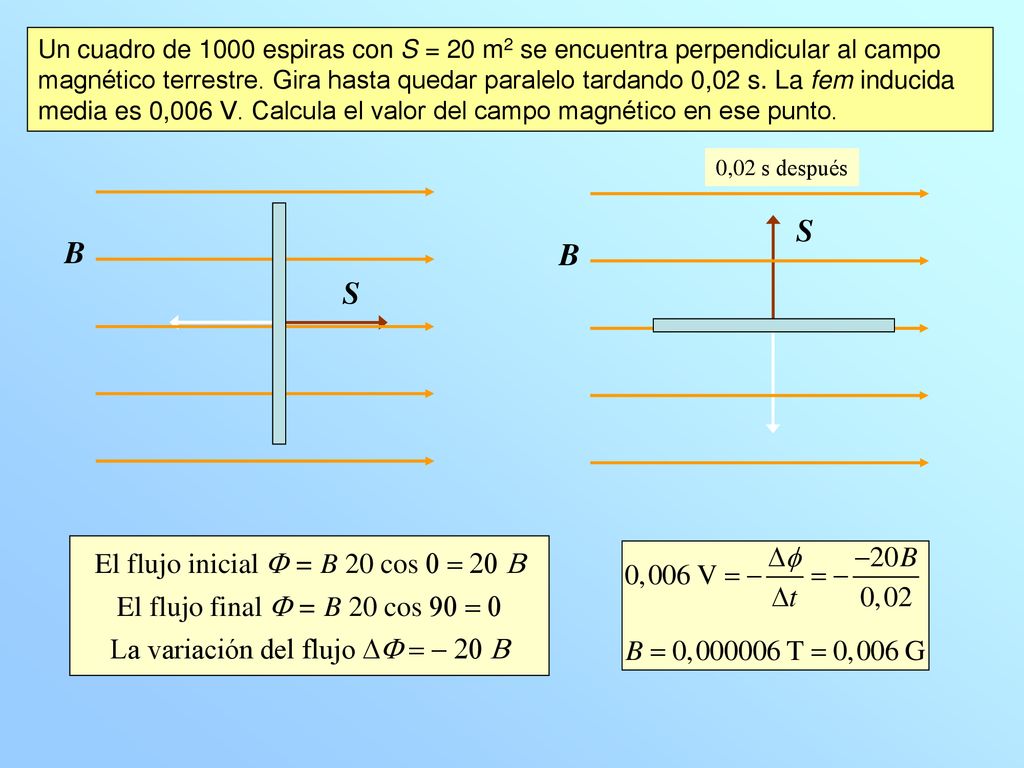

4 S B B S El flujo inicial F = B 20 cos 0 = 20 B
Un cuadro de 1000 espiras con S = 20 m2 se encuentra perpendicular al campo magnético terrestre. Gira hasta quedar paralelo tardando 0,02 s. La fem inducida media es 0,006 V. Calcula el valor del campo magnético en ese punto. 0,02 s después B S B S El flujo inicial F = B 20 cos 0 = 20 B El flujo final F = B 20 cos 90 = 0 La variación del flujo DF = - 20 B
