Nudos Para usar correctamente una cuerda lo único que se necesita es:

Presentación del tema: "Nudos Para usar correctamente una cuerda lo único que se necesita es:"— Transcripción de la presentación:

1 Nudos Para usar correctamente una cuerda lo único que se necesita es:
El perfecto conocimiento de unos pocos nudos y usar la imaginación 1. Definición Una de las herramientas más común y útil entre los servicios de salvamento es la cuerda, pero esta seria prácticamente inútil si no existiera la posibilidad de hacer nudos con ella. Así pues los nudos son elementos indispensables en el manejo de cuerdas; las posibilidades que nos ofrecen son muy variadas; ya que con un poco de imaginación y una cuerda bien utilizada podemos solucionar multitud de problemas: unir cuerdas, sujeción de elementos, descensos controlados, polipastos, etc. Servicio de formación

2 Nudos El bombero que domine una serie de nudos. Evitará accidentes
Es obligatorio para un bombero, el perfecto conocimiento de un mínimo de nudos, y esto solo se podrá alcanzar y mantener, con la practica de estos, en diferentes situaciones. Es también importante para un buen profesional repasar periódicamente este conocimiento, lo que garantizara la correcta ejecución en cualquier situación de siniestro, evitando así accidentes innecesarios y trabajos de dudosa calidad. Servicio de formación

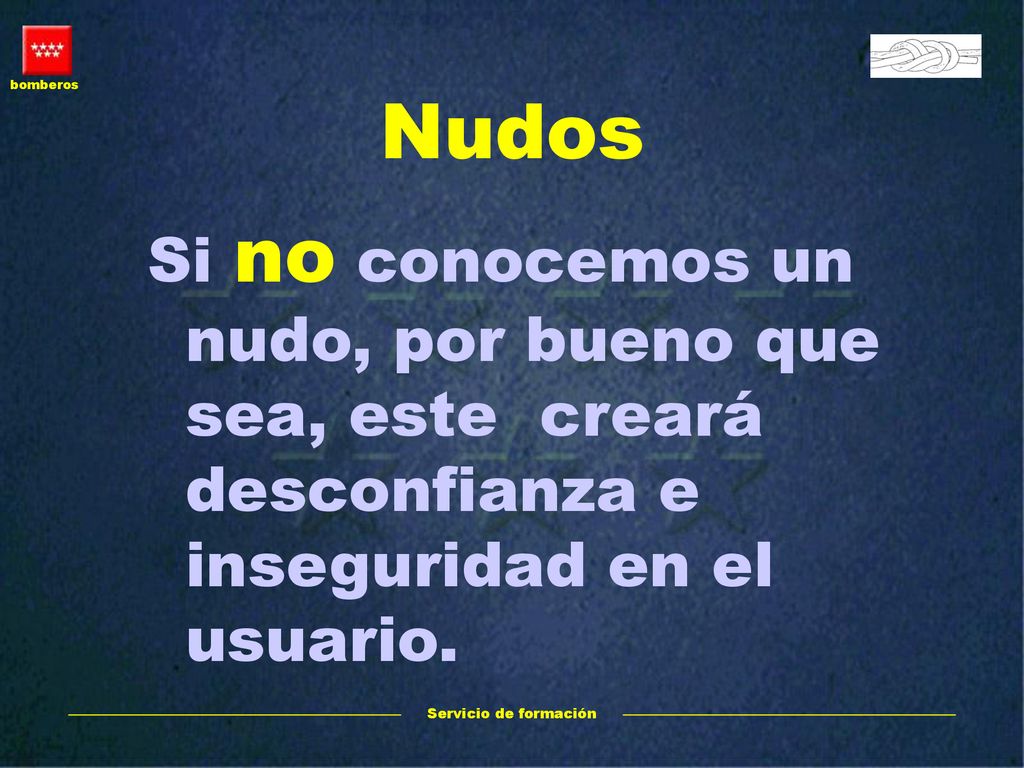

3 Nudos Si no conocemos un nudo, por bueno que sea, este creará desconfianza e inseguridad en el usuario. Cada nudo presenta unas características determinadas, idóneas para un tipo de trabajo concreto. La elección del nudo adecuado solo se hará correctamente partiendo de la base, no solo del nudo sino también del conocimiento de las características de cada nudo. Es necesario usar solo los nudos normalizados en bomberos, para que todos identifiquemos y confiemos en los que nos encontremos hechos por otra persona. Servicio de formación

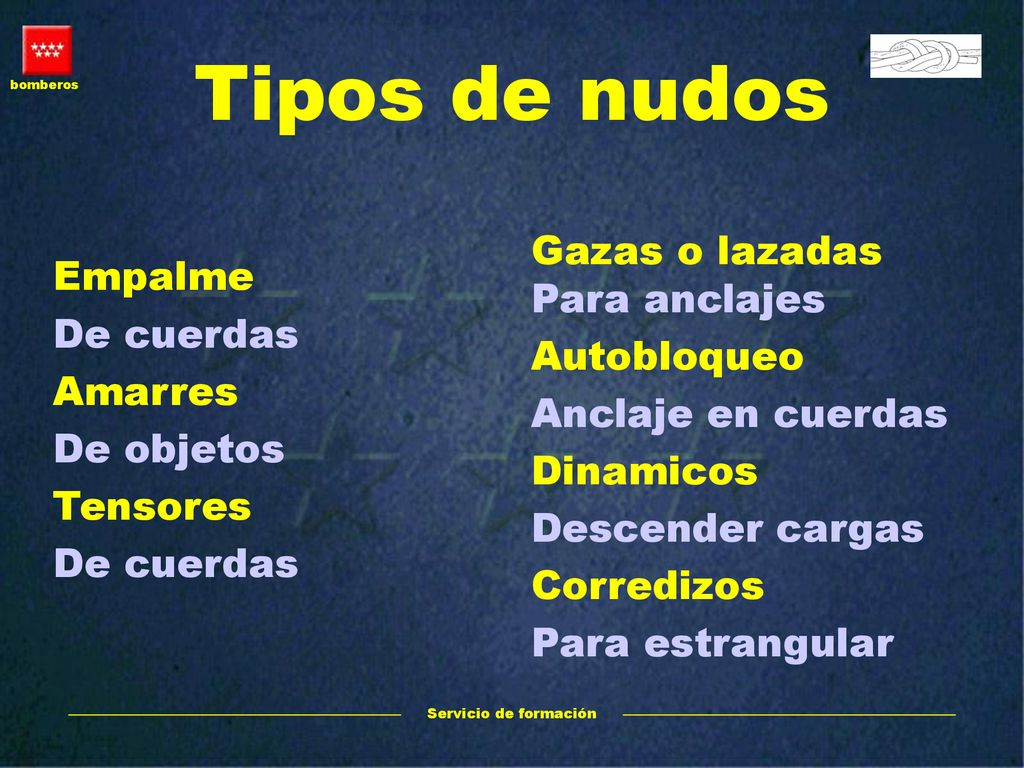

4 Tipos de nudos Gazas o lazadas Para anclajes Empalme De cuerdas
Autobloqueo Anclaje en cuerdas Dinamicos Descender cargas Corredizos Para estrangular Empalme De cuerdas Amarres De objetos Tensores Cuando intuyamos que con una cuerda podemos solucionar un problema, primero tenemos que visualizar con la imaginacion, como va a quedar este. Servicio de formación

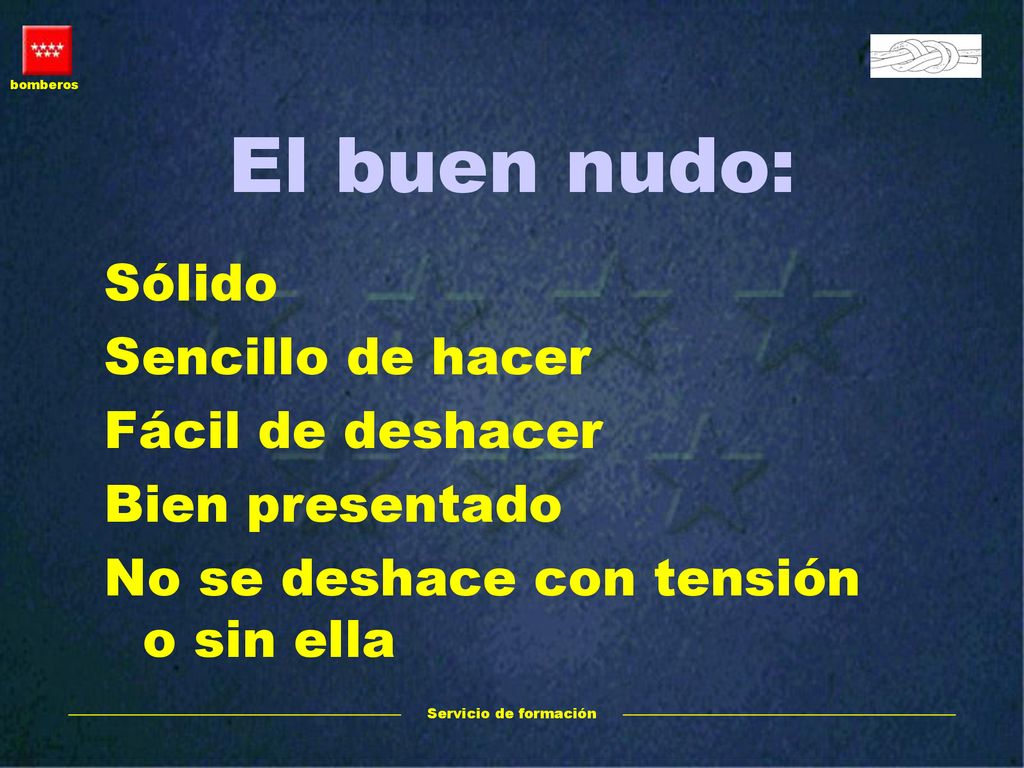

5 El buen nudo: Sólido Sencillo de hacer Fácil de deshacer
Bien presentado No se deshace con tensión o sin ella 2. Características Un buen nudo se caracteriza por ofrecer un máximo de solidez con una ejecución sencilla y rápida. Un nudo bien ejecutado no debe deshacerse cuando lo sometamos a tensión ni cuando carezca de esta. Un buen nudo debe deshacerse con relativa facilidad después de haberlo sometido a tensión. Otro hecho a considerar es la perdida de resistencia de la cuerda provocada por la realización de un nudo, cada tipo de nudo produce una perdida determinada que oscila entre un 25 % y un 40%. Por ultimo señalar la necesidad de la correcta presentación de un nudo, no solo por estética, sino por la facilidad que tendremos de reconocer su correcta ejecución e incluso para no incrementar las perdidas de resistencia del mismo. Servicio de formación

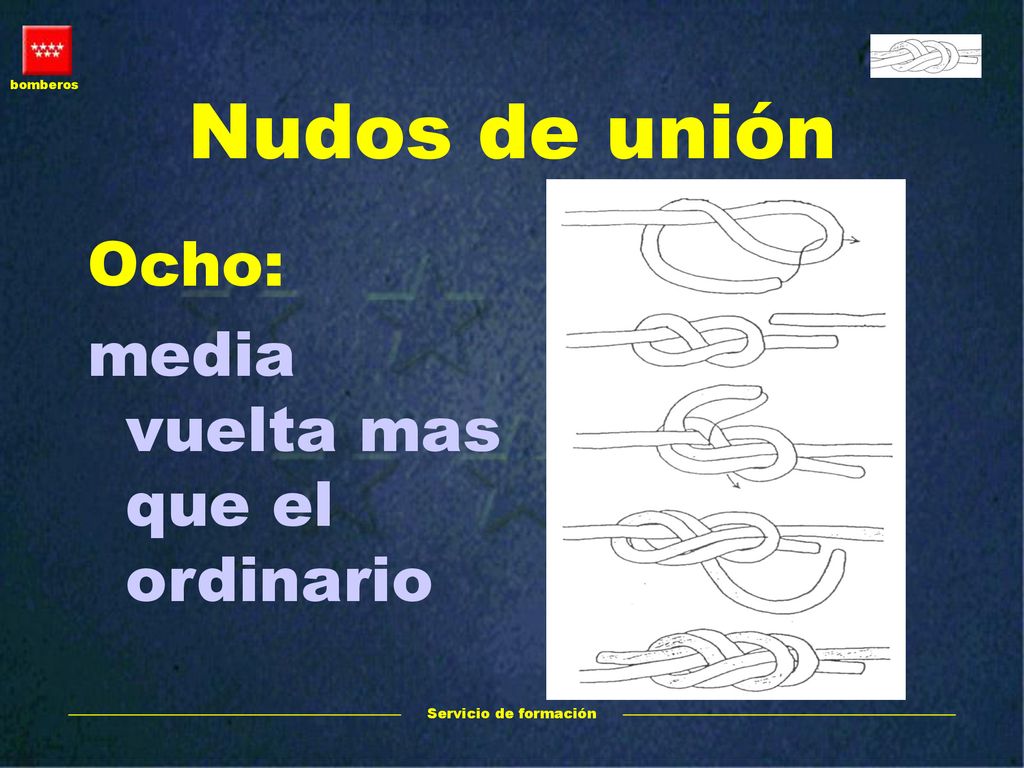

6 Nudos de unión Ocho: media vuelta mas que el ordinario
3.1 Nudos de unión o empalme Son nudos empleados para unir una o dos cuerdas del mismo o distinto diámetro. Doble ocho: Es uno de los nudos más seguros que existen y de los que menos resistencia restan a la cuerda, siendo también relativamente fácil de deshacer. Se emplea tanto para la unión de cuerdas como para la realización de gazas. Tiene el inconveniente de que es muy voluminoso y más lento de hacer que otros. (RECUERDA: MEDIA VUELTA MAS QUE EL ORDINARIO. “DESHACER EL CAMINO”) Fig. 1 Servicio de formación

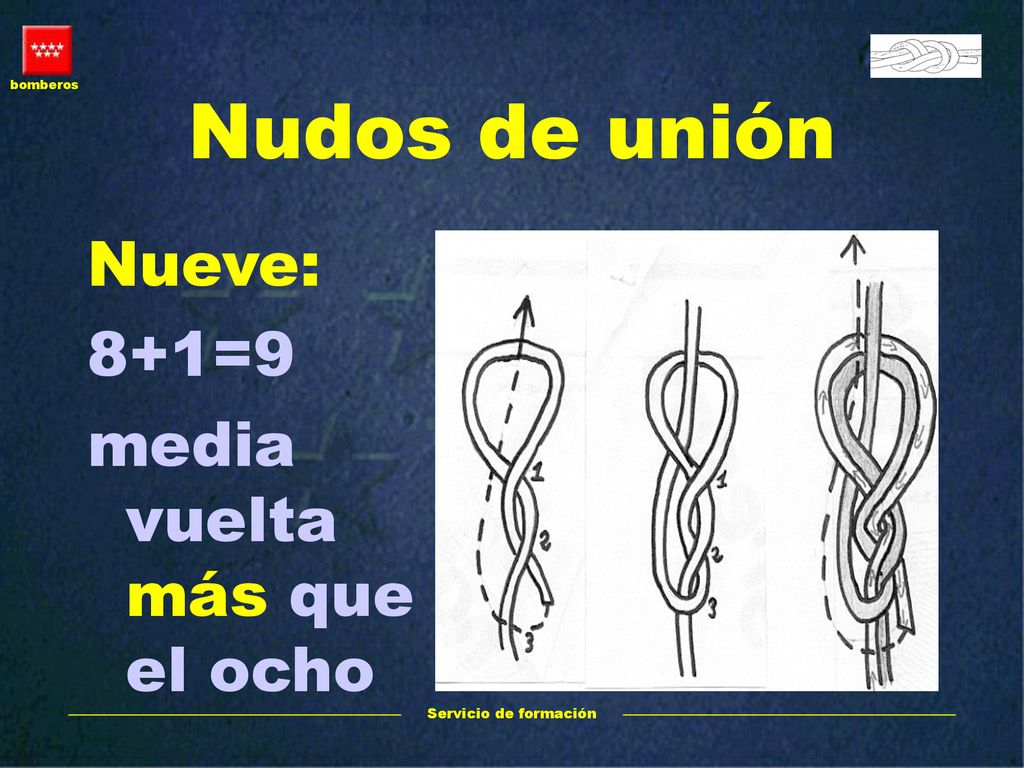

7 Nudos de unión Nueve: 8+1=9 media vuelta más que el ocho Nueve:
Es prácticamente igual al ocho, pero dando media vuelta más; con la ventaja que una vez sometido a tensión, al ser más voluminoso que el primero resulta más fácil de deshacer. (RECUERDA: “8 + 1 = 9”. MEDIA VUELTA MAS QUE EL OCHO. “DESHACER EL CAMINO”) Fig. 2 Servicio de formación

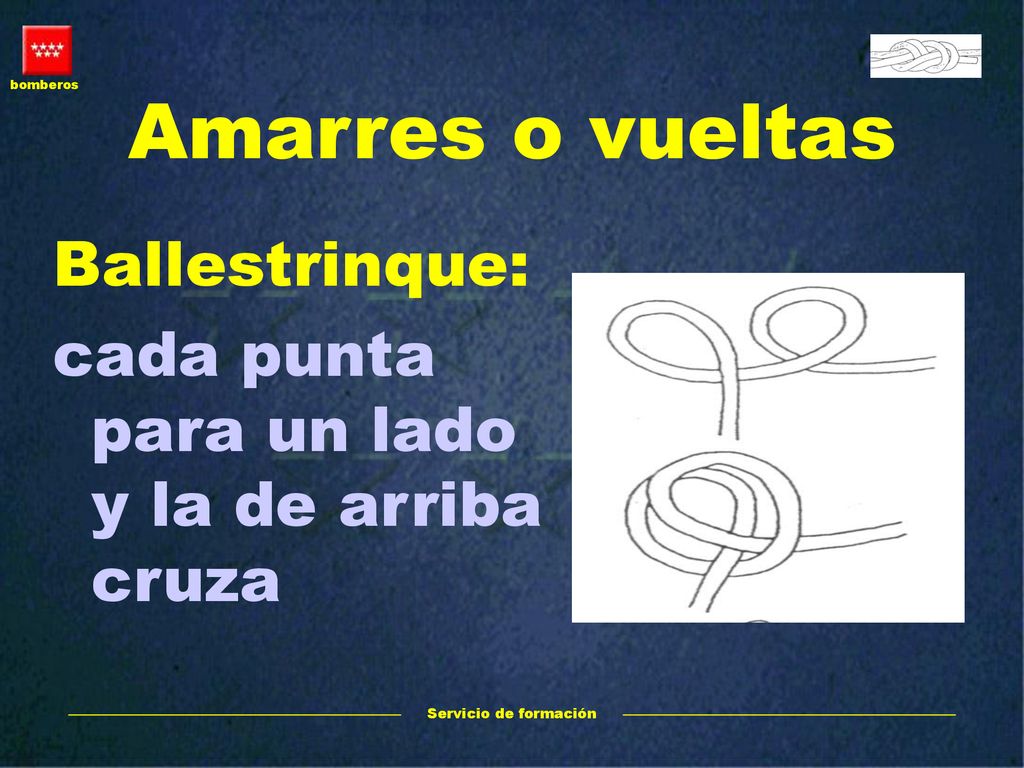

8 Amarres o vueltas Ballestrinque:
cada punta para un lado y la de arriba cruza 3.2 Amarres o vueltas Son nudos empleados para unir cuerdas a objetos (mosquetones, barras, otras cuerdas…), en estos nudos tiene mucha importancia el grosor del objeto al que estamos amarrando, pudiendo ser inseguros para objetos excesivamente gruesos o finos, dependiendo del nudo (columnas, arboles gruesos, chimeneas…). Estos aunque parezcan inseguros cuando no tienen tensión, una vez sometidos a ella se aprietan contra el objeto haciéndose muy sólidos. Ballestrinque: Es un nudo muy practico que se puede alargar y acortar con facilidad, siendo de rápida ejecución aunque resta bastante resistencia a la cuerda en comparación con otros nudos. Se puede finalizar el nudo haciendo un cote de seguridad. La ejecución del mismo varia mucho dependiendo de si el objeto sobre el que se va a amarar permite o no la posibilidad de introducir o no el nudo previamente realizado. (RECUERDA: UNA PUNTA PARA UN LADO, LA OTRA PARA EL OTRO Y LA DE ARRIBA CRUZA). Fig.3 Servicio de formación

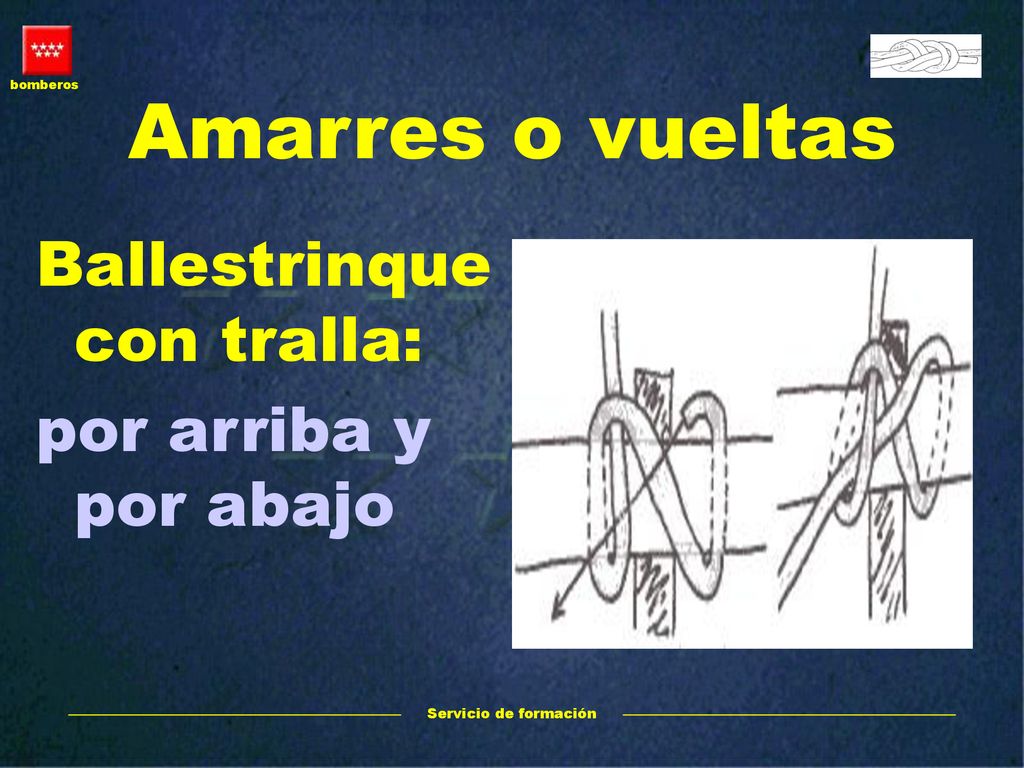

9 Amarres o vueltas Ballestrinque con tralla: por arriba y por abajo
Este es prácticamente igual que el anterior, pero con cuerda mordida, muy adecuado para la sujeción de herramientas a elevar en forma de T, o L. (RECUERDA: igual que el ballestrinque pero con cuerda mordida, “POR ARRIBA Y POR ABAJO”). Fig. 4 Servicio de formación

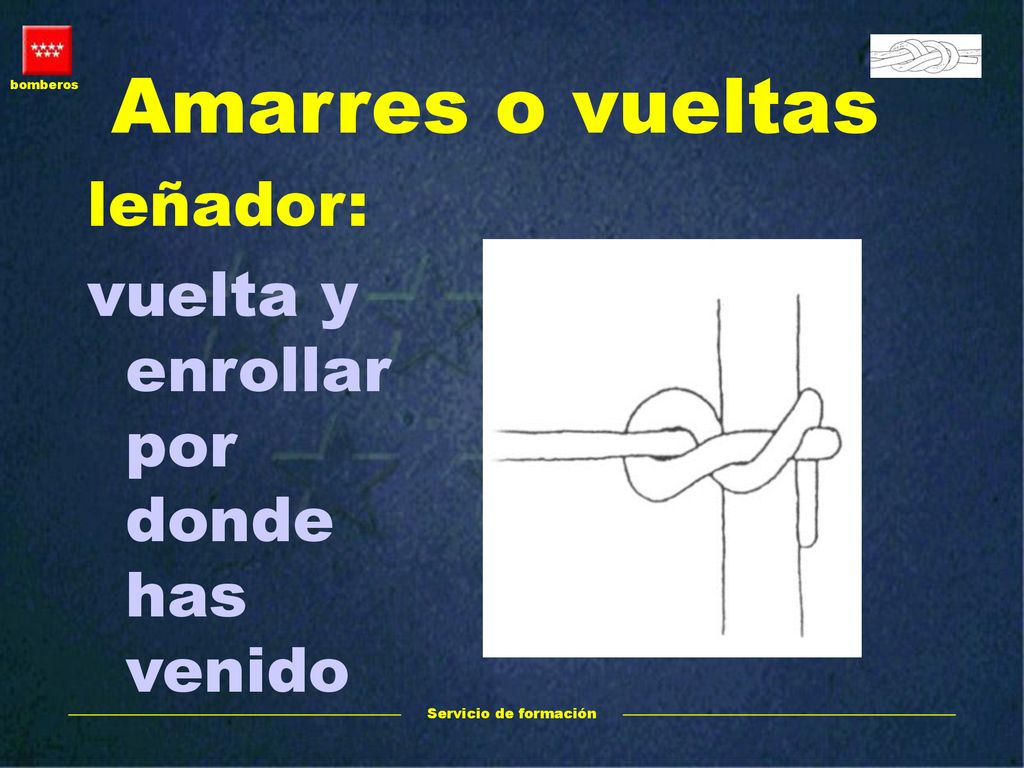

10 Amarres o vueltas leñador: vuelta y enrollar por donde has venido
Es un nudo muy adecuado para el amarre de objetos gruesos (arboles, columnas etc.…). De muy fácil y rápida hechura aunque resta mucha resistencia a la cuerda. (RECUERDA: VUELTA Y ENROLLAR POR DONDE AS VENIDO). Fig. 5 Servicio de formación

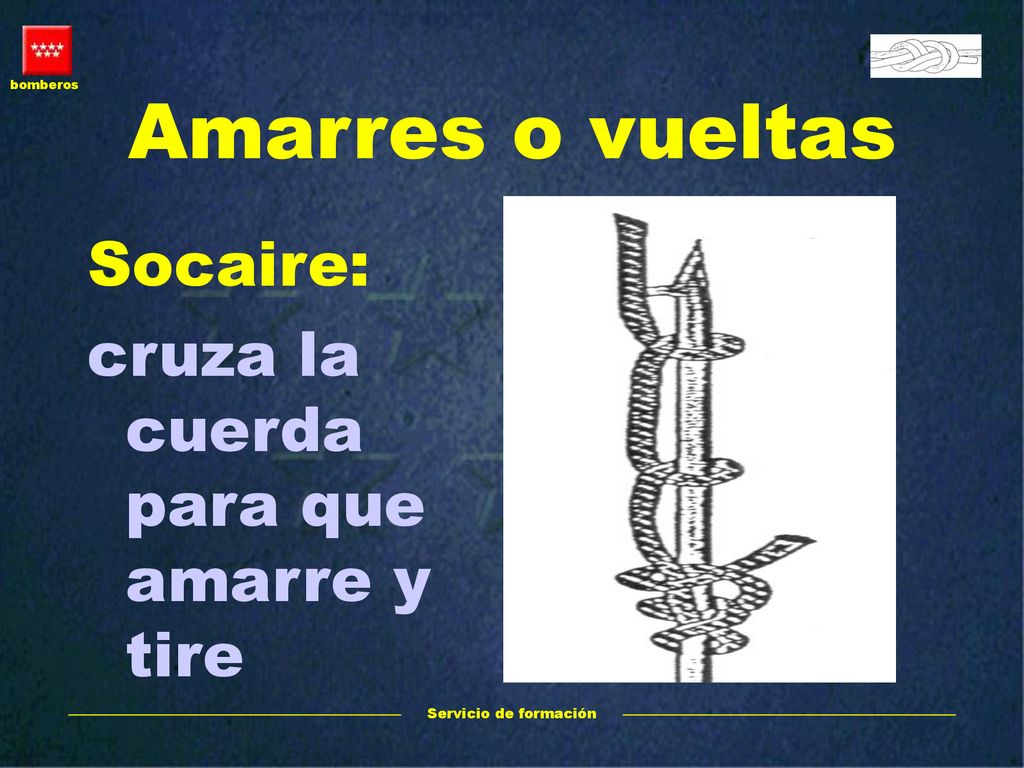

11 Amarres o vueltas Socaire: cruza la cuerda para que amarre y tire
Este consiste en una vuelta cruzada sobre la misma cuerda. Siendo ideal para mantener una verticalidad controlada en objetos a elevar y suspendidos en el aire. (RECUERDA: CRUZA LA CUERDA PARA QUE AMARRE Y TIRE). Fig. 6 Servicio de formación

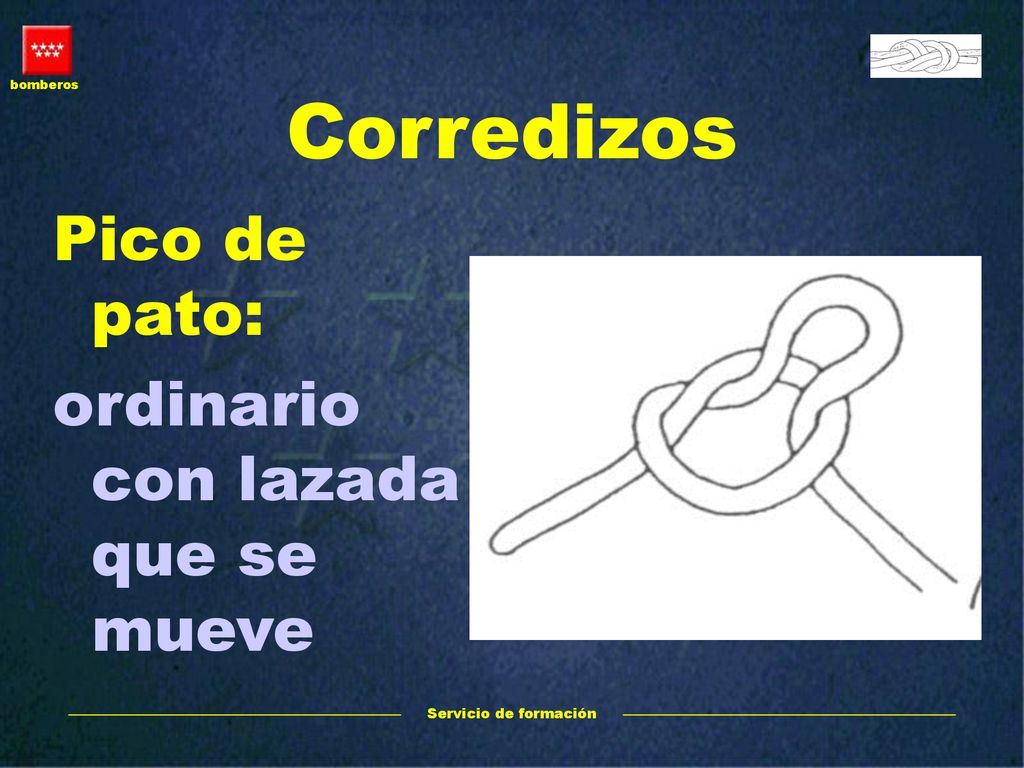

12 Corredizos Pico de pato: ordinario con lazada que se mueve
Son en realidad nudos de amarre que se abren y cierran sobre el objeto, con especial facilidad. Pico de pato: También llamado de camionero, es muy fácil de hacer, consiste en un nudo ordinario con lazada. Pudiéndose usar también como tensor aunque para este efecto el mas indicado es el siete. (RECUERDA: ORDINARIO CON LAZADA). Fig. 7 Servicio de formación

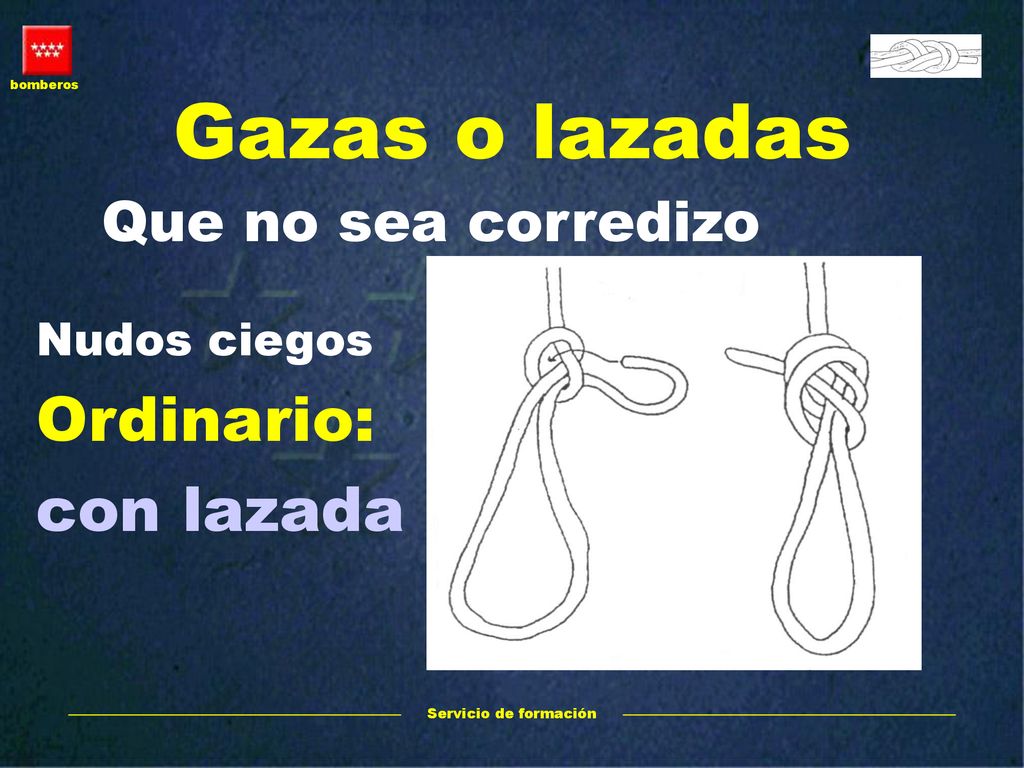

13 Gazas o lazadas Ordinario: con lazada Que no sea corredizo
Nudos ciegos Ordinario: con lazada 3.3 Gazas o lazadas: Son nudos que se hacen sobre la misma cuerda de tal forma que no sean corredizos. Se emplean en múltiples circunstancias, para realizar anclaje, uniones entre cuerdas, realización de amares de fortuna. Nudos ciegos: Son fáciles y rápidos de hacer, aunque difíciles de deshacer una vez han sido apretados. El nudo ciego mas seguro puede ser el ocho por seno, Fig. 8 y 9 también podemos usar el nudo ordinario por seno pero al someterlo a tensión, se hace muy difícil de deshacer. Fig. 10 Servicio de formación

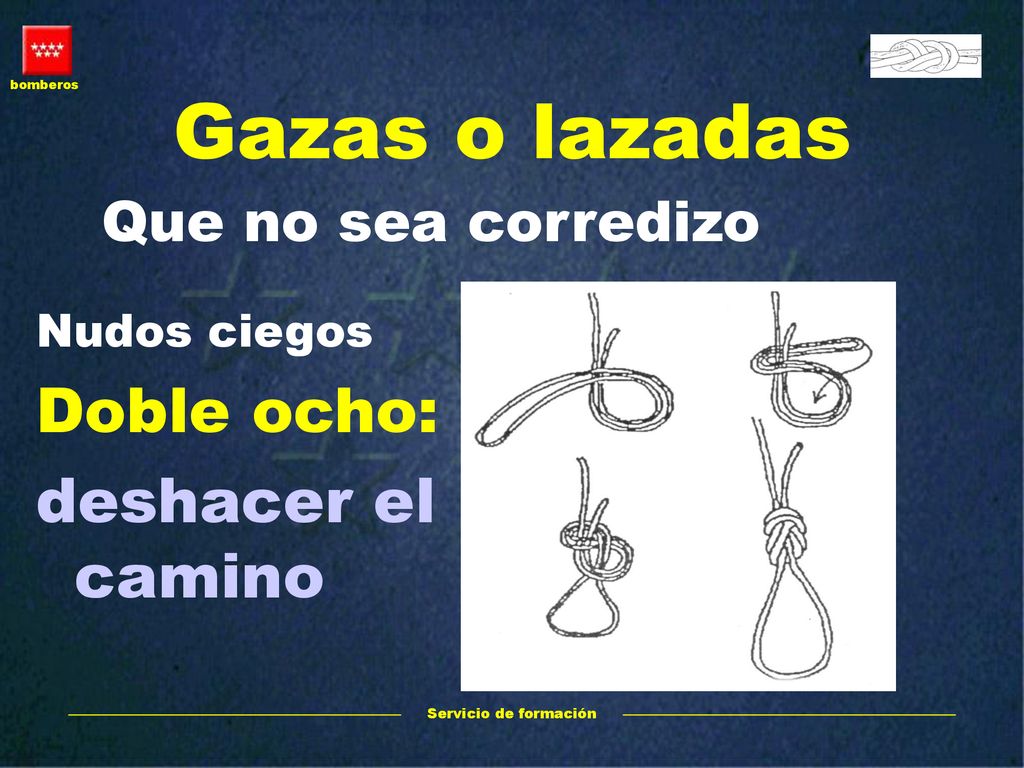

14 Gazas o lazadas Doble ocho: deshacer el camino Que no sea corredizo
Nudos ciegos Doble ocho: deshacer el camino El nudo ciego mas seguro puede ser el ocho por seno, Fig. 8 y 9 Servicio de formación

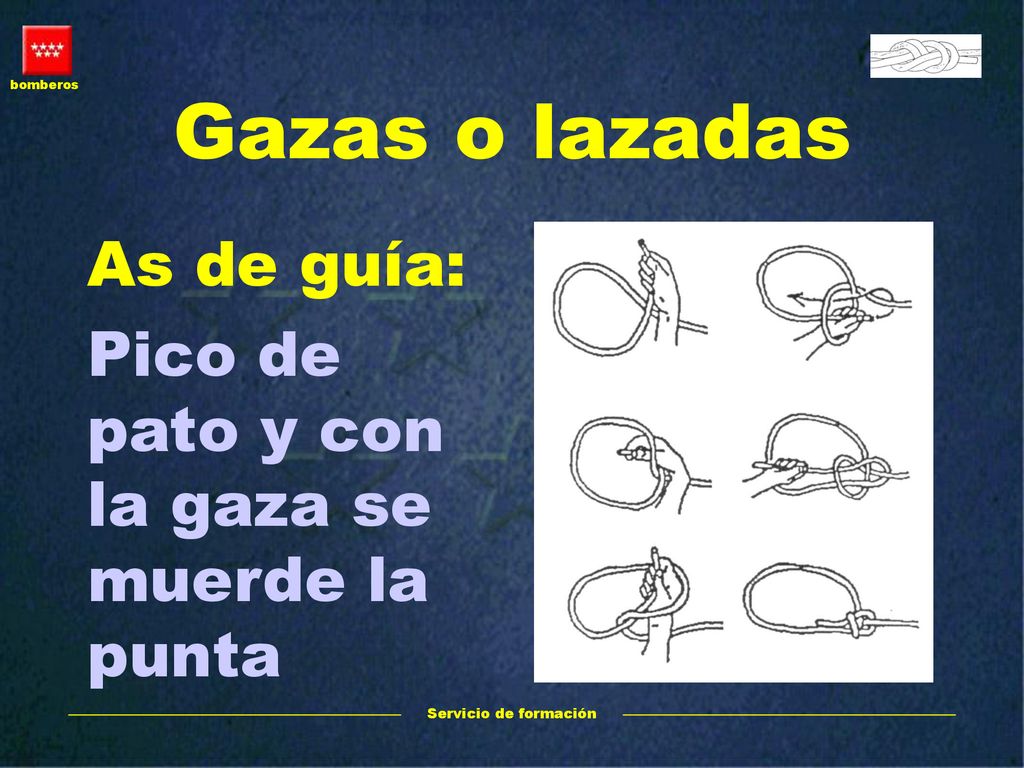

15 Gazas o lazadas As de guía:
Pico de pato y con la gaza se muerde la punta As de guía: Es uno de los nudos más socorridos, fácil de hacer, se deshace aceptablemente. Debemos tomar la precaución de dejar el extremo de cuerda sobrante bastante largo; también podemos hacer un sobre nudo de seguridad. (RECUERDA: HACER PICO DE PATO Y CON LA GAZA SE MUERDE LA PUNTA HASTA VUELVA). Fig. 11 Se puede realizar con la cuerda en doble, lo que nos da la posibilidad de obtener dos e incluso tres gazas. Es muy útil para fabricar arneses de fortuna. (RECUERDA: CON LA MEDIDA DE LA PIERNA). Fig.12 Muy adecuado para elementos sometidos a no mucha tension. Servicio de formación

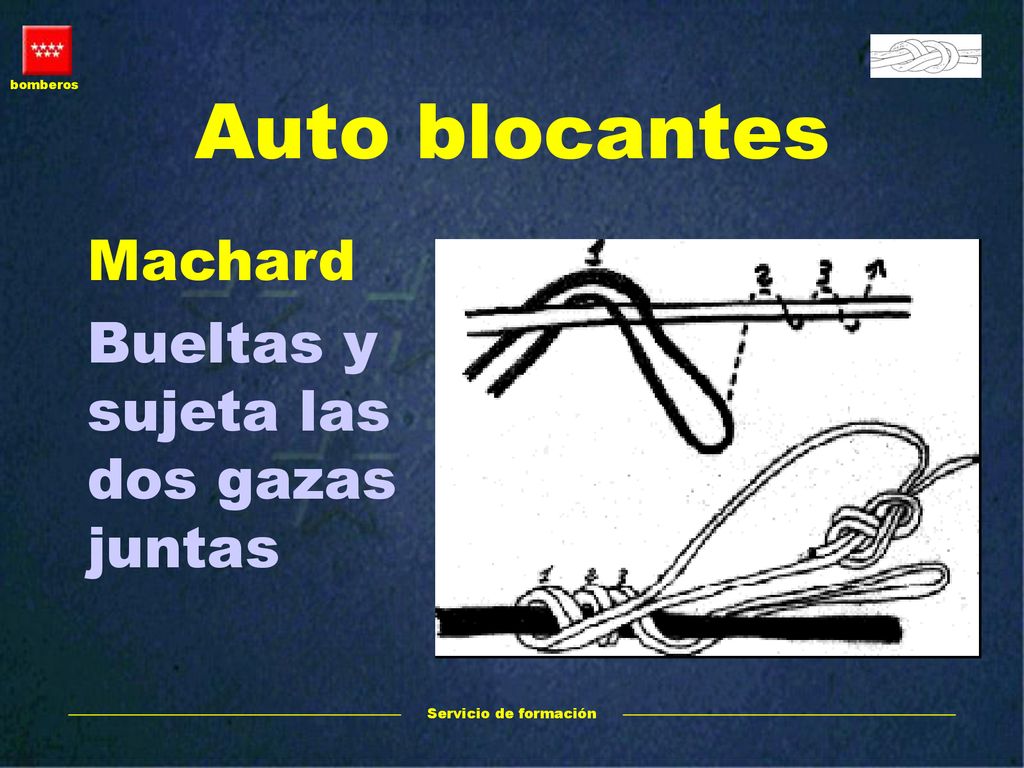

16 Auto blocantes Machard Bueltas y sujeta las dos gazas juntas
Son nudos que se ejecutan con una cuerda o cordino fino, de 4,5 mm o más, sobre una cuerda mas gruesa (un cordino en el bolsillo siempre viene bien). Tienen la facultad de bloquearse al tirar de ellos, ya que se aprietan, estrangulando la cuerda, pero empujándolos se aflojan y pueden correr a lo largo de la cuerda. (También sirve para sujetar mangueras suspendidas). Machard: Es el más sencillo de los nudos de auto bloqueo. Consiste en dar vueltas a la cuerda a la que se quiera bloquear (de cuatro a cinco vueltas, dependiendo del peso a sostener) ( RECUERDA: DA VUELTAS Y SUJETA LAS DOS GAZAS JUNTAS). Fig. 13 Servicio de formación

17 Dinamicos Medio ballestrinque:
si tiras para cualquier lado siempre tiene la misma forma 3.5 Dinámicos: Son amarres corredizos que se emplean para descender cargas de forma controlada. Medio ballestrinque: Nos permite asegurar de forma muy eficaz una carga por pesada que sea. Este nudo presenta una fricción muy elevada por lo cual hemos de tener la precaución de no dejarlo correr demasiado rápido ya que se calentaría en exceso. (RECUERDA: SI TIRAS A UN LADO O A OTRO SIEMPRE SE QUEDA IGUAL).Fig. 14 Servicio de formación

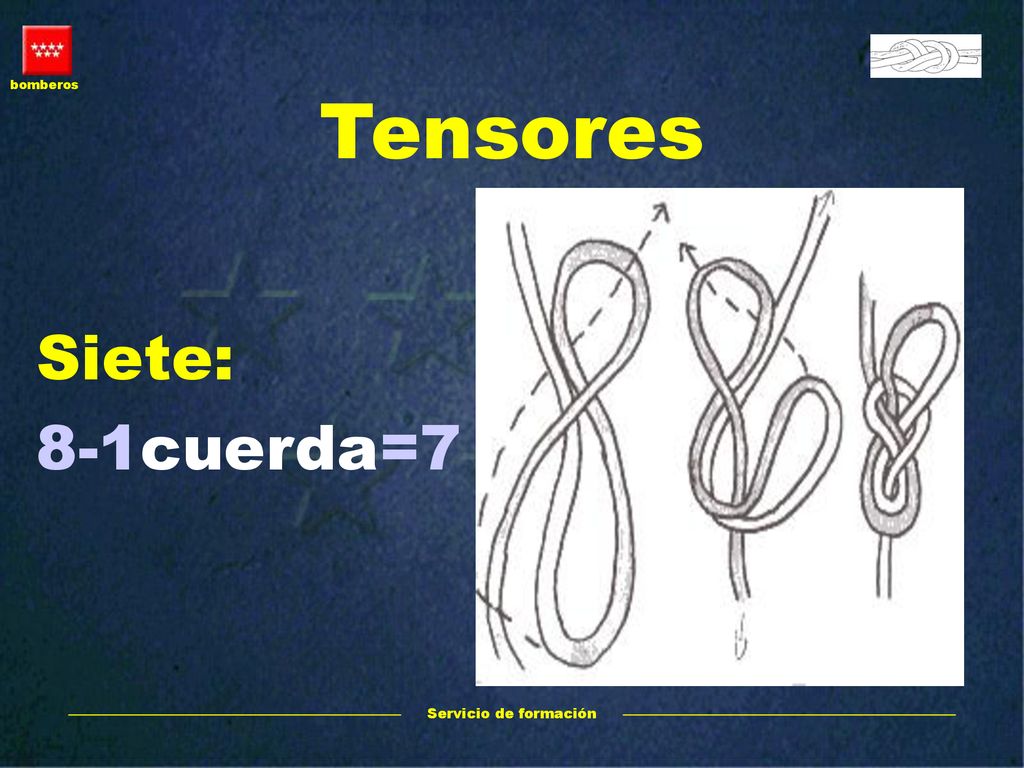

18 Tensores Siete: 8-1cuerda=7
Los tensores son nudos muy prácticos empleados, como su nombre indica, para tensar cuerdas o como polipasto para arrastrar o elevar cargas. Siete: Es el tensor mas indicado ya que una vez halla estado sometido a tensión se deshace con relativa facilidad, su confección es prácticamente igual al del ocho se mejora su eficacia colocando un mosquetón ya que evita la continua fricción sobre el mismo punto de la cuerda, mejor si colocamos dos de igual medida, aunque una polea seria lo mas adecuado. (RECUERDA: 8 – 1 CUERDA = 7) Fig. 15 Servicio de formación

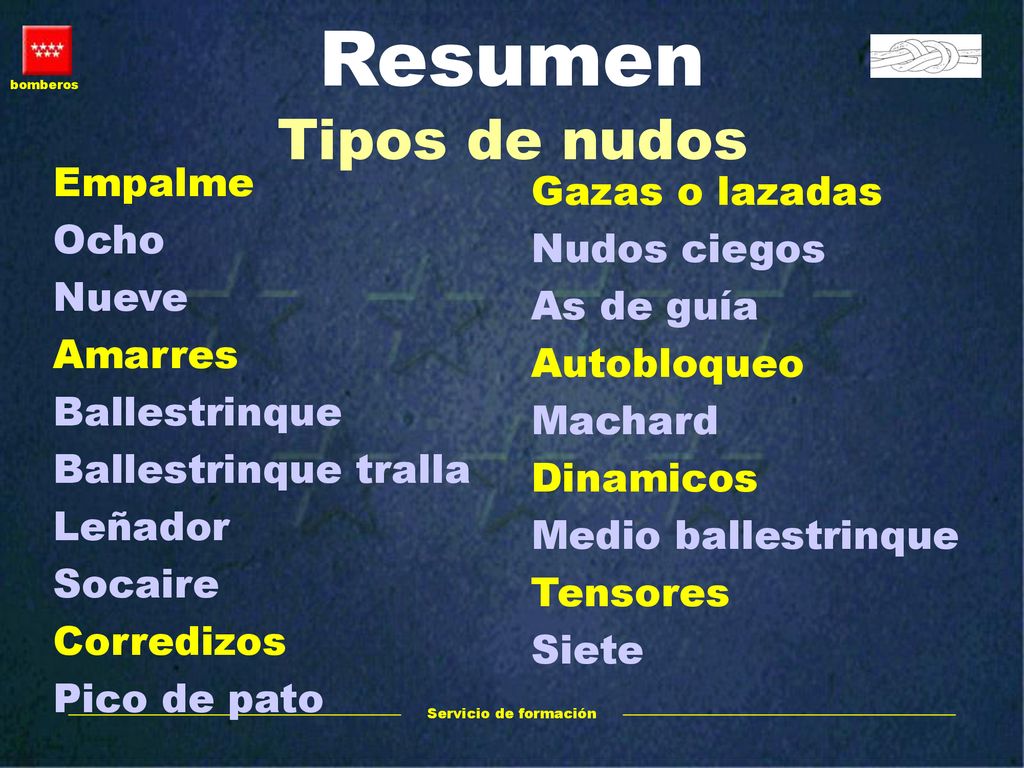

19 Resumen Tipos de nudos Empalme Gazas o lazadas Ocho Nudos ciegos Nueve
Amarres Ballestrinque Ballestrinque tralla Leñador Socaire Corredizos Pico de pato Gazas o lazadas Nudos ciegos As de guía Autobloqueo Machard Dinamicos Medio ballestrinque Tensores Siete Hacer especial hincapie en la practica de los nudos para que no se olviden. Aunque esto no sirve de nada si no se usan en la realidad, ya sea en la vida privada o en el desempeño de nuestro trabajo, para asi coger confianza en su eficacia. Servicio de formación
