Camisea y su integración a la red de gasoductos del sur

Presentación del tema: "Camisea y su integración a la red de gasoductos del sur"— Transcripción de la presentación:

1 Camisea y su integración a la red de gasoductos del sur
Integración Sustentable. Un desafío permanente Buenos Aires, del 15 al 18 de mayo de 2006 Camisea y su integración a la red de gasoductos del sur José Luis Lanziani

2

3 Camisea y su integración a la red de gasoductos del sur

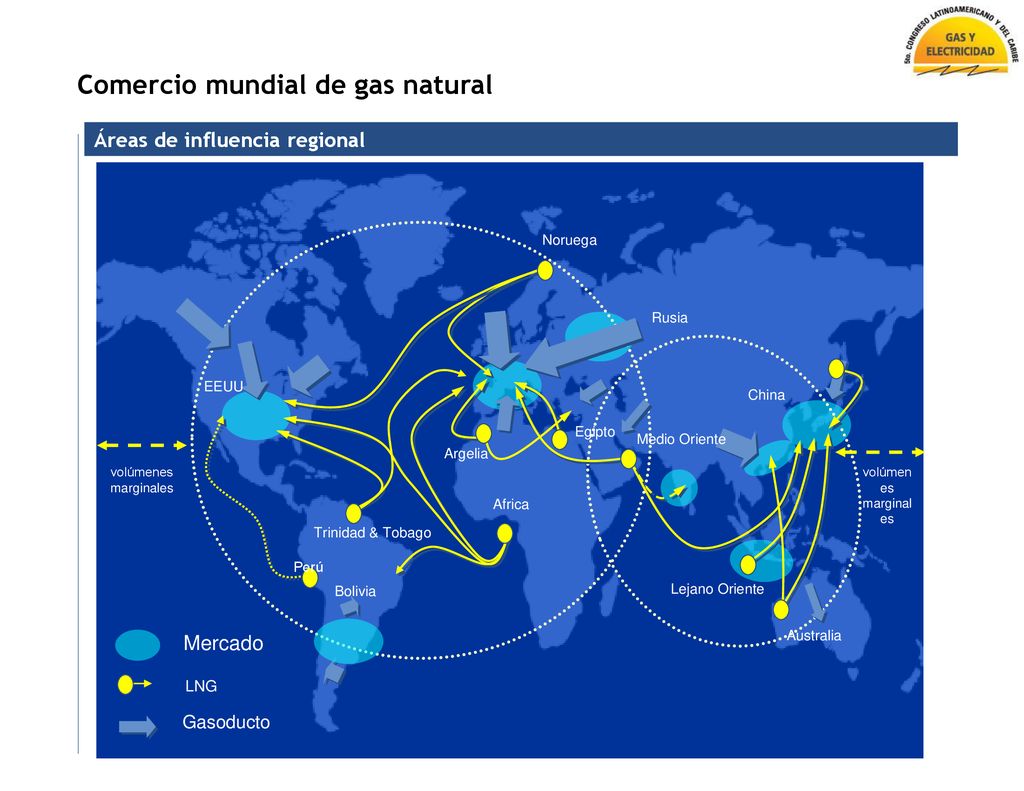

4 Comercio mundial de gas natural
Áreas de influencia regional Noruega Rusia EEUU China Egipto Medio Oriente Argelia volúmenes marginales volúmenes marginales Africa Trinidad & Tobago Perú Bolivia Lejano Oriente Mercado Australia LNG Gasoducto

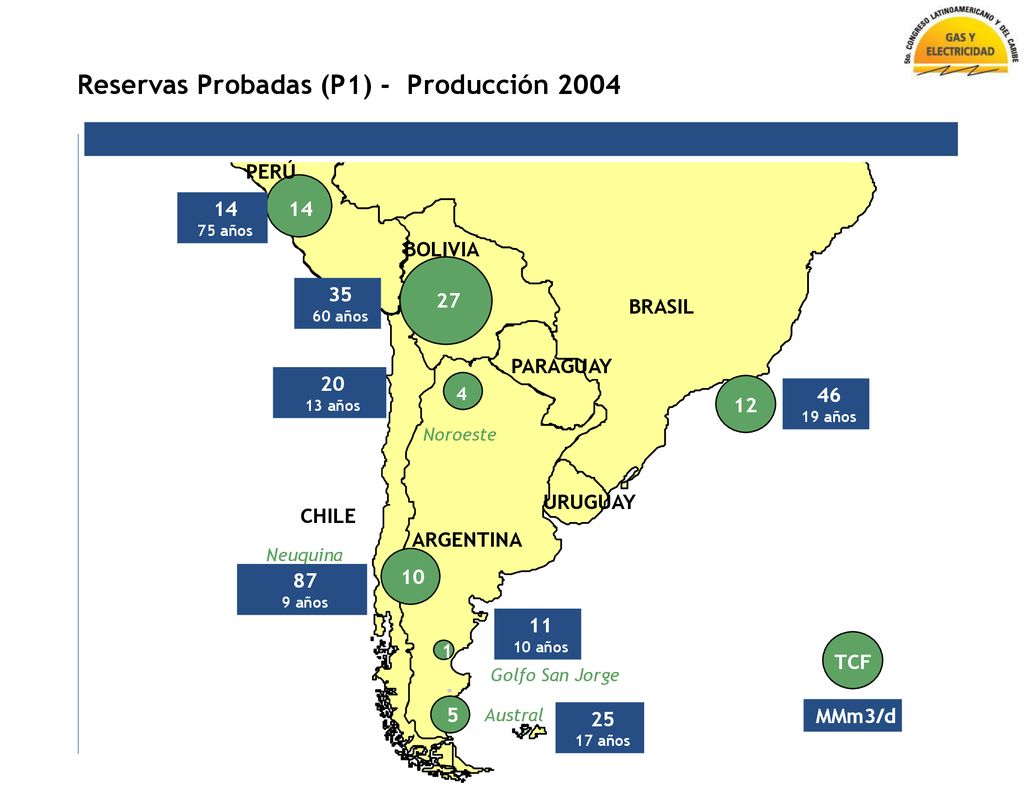

5 Reservas Probadas (P1) - Producción 2004
PERÚ 20 13 años 46 19 años 87 9 años 11 10 años 25 17 años 14 75 años MMm3/d 35 60 años 14 BOLIVIA 27 BRASIL PARAGUAY 4 12 Noroeste URUGUAY CHILE ARGENTINA Neuquina 10 1 TCF Golfo San Jorge 5 Austral

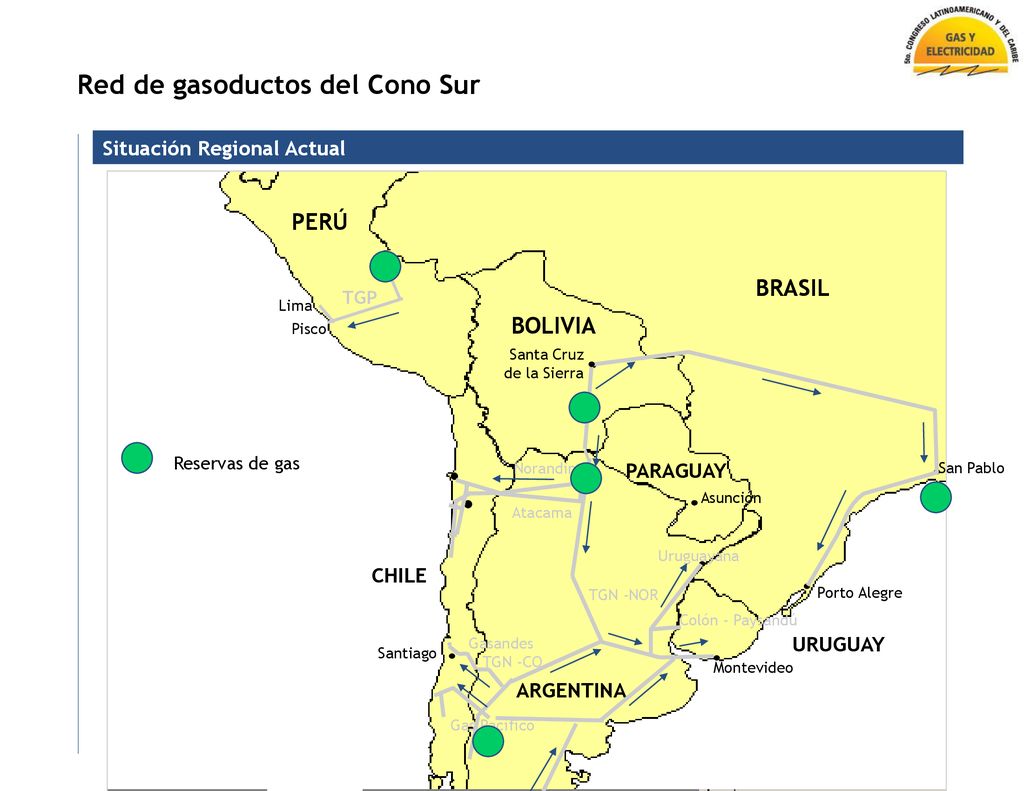

6 Red de gasoductos del Cono Sur
Situación Regional Actual PERÚ BRASIL TGP Lima BOLIVIA Pisco Santa Cruz de la Sierra Reservas de gas Norandino PARAGUAY San Pablo Asunción Atacama Uruguayana CHILE TGN -NOR Porto Alegre Colón - Paysandú Gasandes URUGUAY Santiago TGN -CO Montevideo ARGENTINA Gas Pacífico

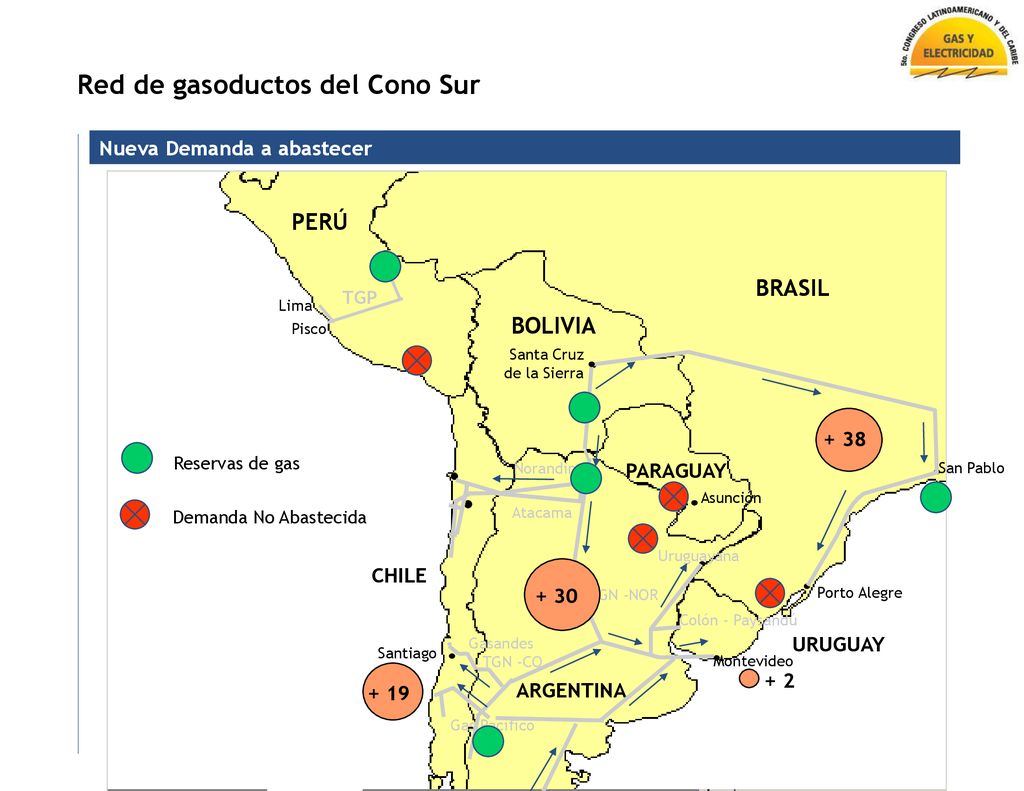

7 Red de gasoductos del Cono Sur
Nueva Demanda a abastecer PERÚ BRASIL TGP Lima BOLIVIA Pisco Santa Cruz de la Sierra Alternativa TRAZA 1 Pisco – Antofagasta 1700 km + 38 Reservas de gas Norandino PARAGUAY San Pablo Asunción Demanda No Abastecida Atacama Uruguayana CHILE + 30 TGN -NOR Porto Alegre Colón - Paysandú Gasandes URUGUAY Santiago TGN -CO Montevideo + 2 + 19 ARGENTINA Gas Pacífico

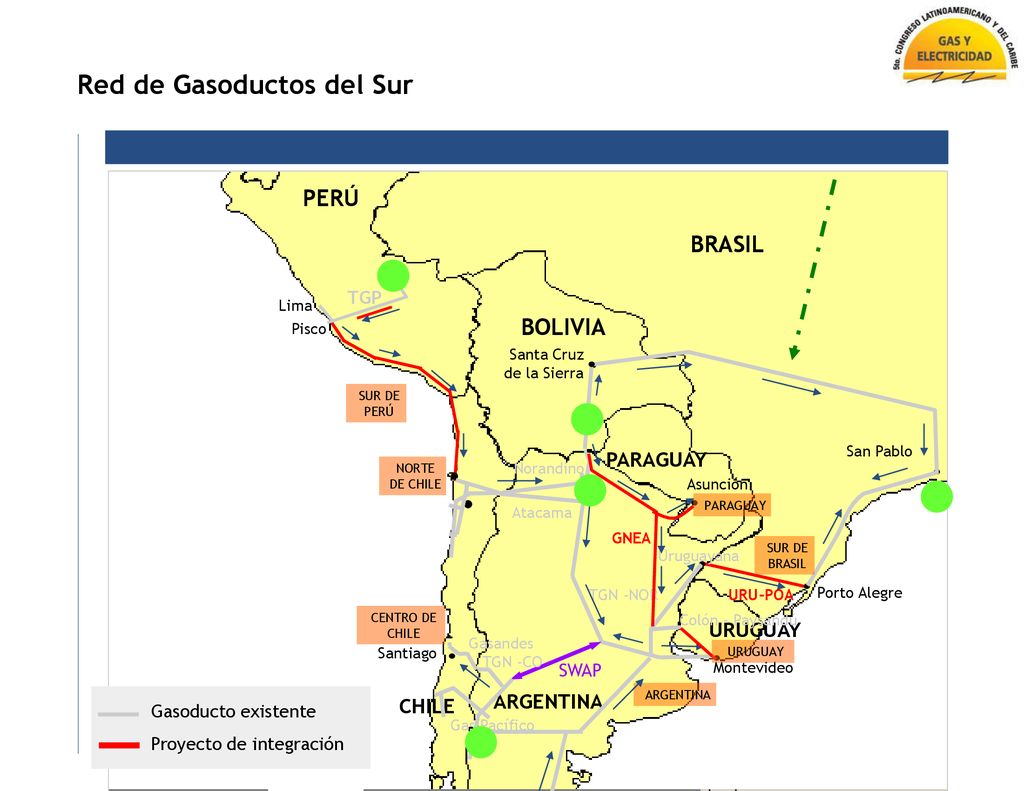

8 Red de Gasoductos del Sur
PERÚ BRASIL TGP Lima BOLIVIA Pisco Santa Cruz de la Sierra SUR DE PERÚ San Pablo PARAGUAY NORTE DE CHILE Norandino Asunción Atacama PARAGUAY GNEA SUR DE BRASIL Uruguayana TGN -NOR URU-POA Porto Alegre CENTRO DE CHILE Colón - Paysandú URUGUAY Gasandes Santiago URUGUAY TGN -CO SWAP Montevideo CHILE ARGENTINA ARGENTINA Gasoducto existente Proyecto de integración Gas Pacífico

9 Gasoducto Pisco - Tocopilla
Características principales. Datos preliminares Longitud : 1500 km [ Perú 985 km + Chile 515 Km] Diámetro: 30” Presión: 100 bars – Serie 600 Cañería: X70 – 11.1 mm ,000 tn Inversión inicial: 1,000 MMU$S Incluye compresión para 10 MMm3/d (Perú 660 MMUS$ y Chile 340 MMU$S) Expansiones a 20 MMm3/d: 165 MMU$S CAMISEA TGP Cuzco Pisco Arequipa Ilo Pisco – Tocopilla 1 500 km Arica Tocopilla NORANDINO GASATACAMA

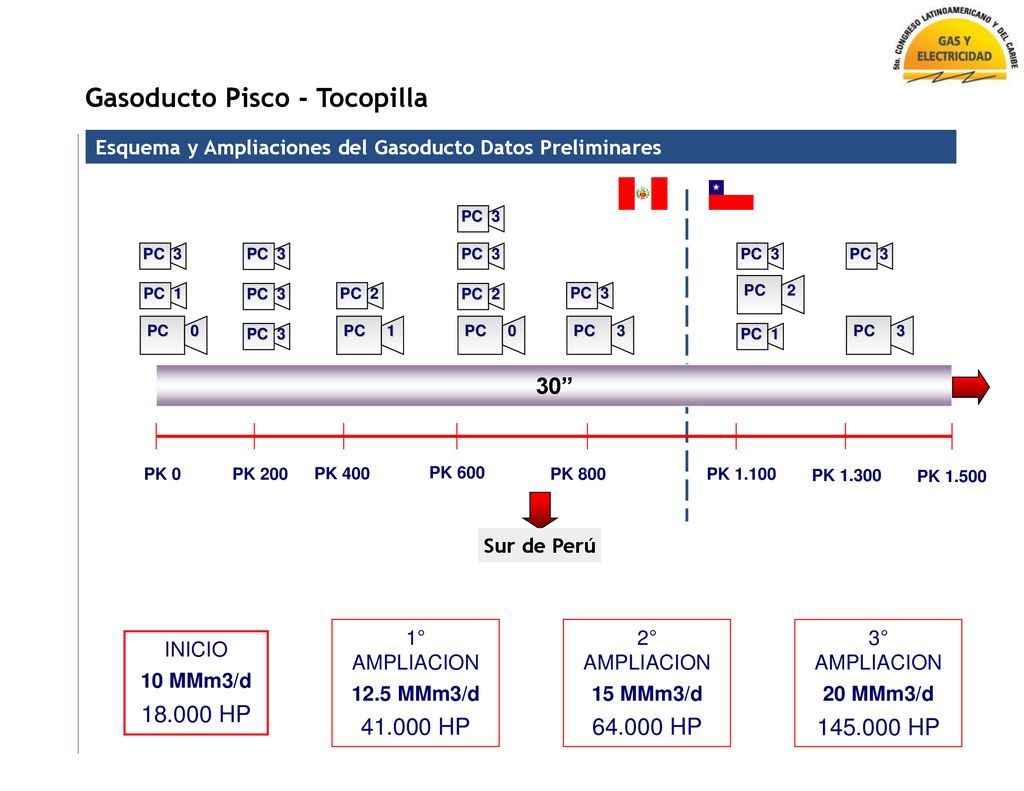

10 Gasoducto Pisco - Tocopilla
Esquema y Ampliaciones del Gasoducto Datos Preliminares 3° AMPLIACION 20 MMm3/d HP PC 3 PC 3 PC 1 PC 1 1° AMPLIACION 12.5 MMm3/d HP 2° AMPLIACION 15 MMm3/d HP PC 2 PC 2 PC 0 PC 0 30” PK 1.500 PK 0 PK 200 PK 400 PK 600 PK 800 PK 1.100 PK 1.300 Sur de Perú INICIO 10 MMm3/d HP

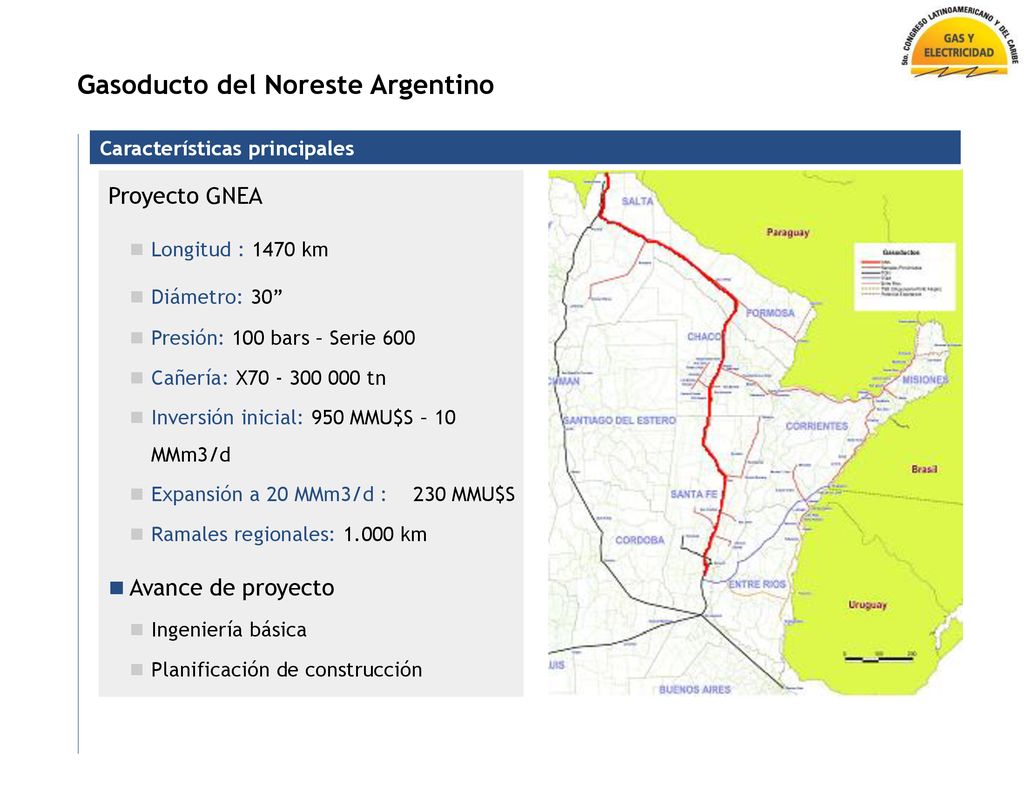

11 Gasoducto del Noreste Argentino
Características principales Proyecto GNEA Longitud : 1470 km Diámetro: 30” Presión: 100 bars – Serie 600 Cañería: X tn Inversión inicial: 950 MMU$S – 10 MMm3/d Expansión a 20 MMm3/d : MMU$S Ramales regionales: km Avance de proyecto Ingeniería básica Planificación de construcción

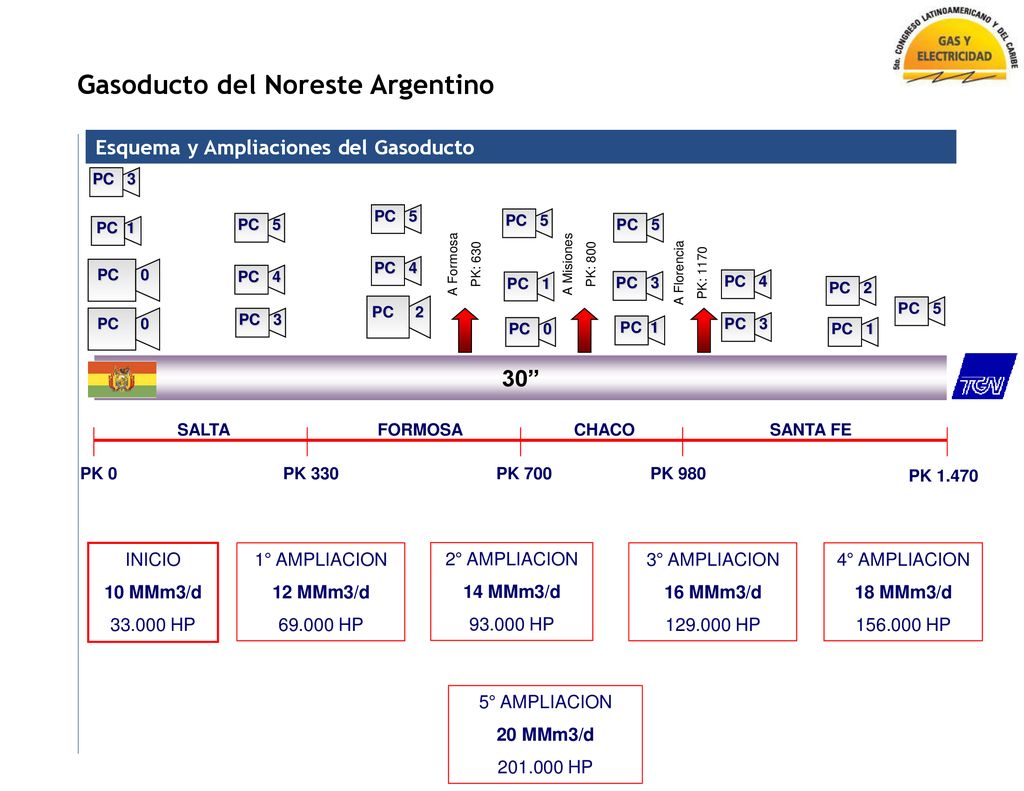

12 Gasoducto del Noreste Argentino
Esquema y Ampliaciones del Gasoducto PC 3 3° AMPLIACION 16 MMm3/d HP 5° AMPLIACION 20 MMm3/d HP PC 5 1° AMPLIACION 12 MMm3/d HP PC 1 PC 1 A Formosa PK: 630 A Misiones PK: 800 4° AMPLIACION 18 MMm3/d HP PC 4 A Florencia PK: 1170 PC 0 PC 0 INICIO 10 MMm3/d HP 2° AMPLIACION 14 MMm3/d HP PC 2 PC 2 30” SALTA FORMOSA CHACO SANTA FE PK 0 PK 330 PK 700 PK 980 PK 1.470

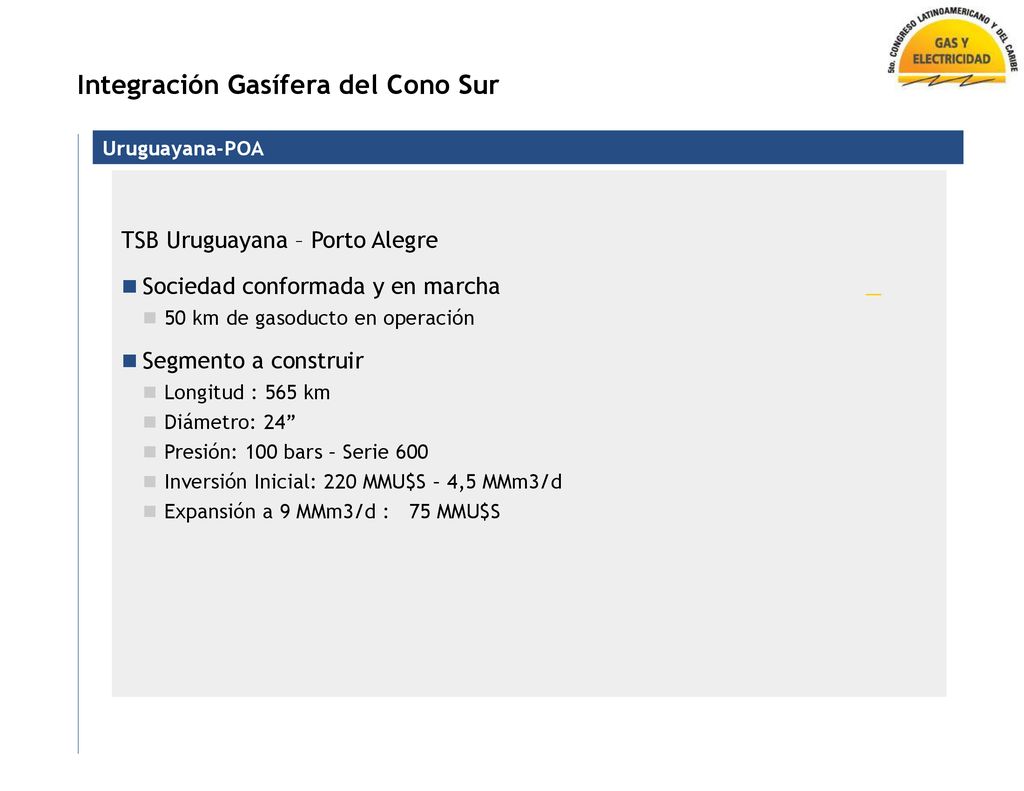

13 Integración Gasífera del Cono Sur
Uruguayana-POA TSB Uruguayana – Porto Alegre Sociedad conformada y en marcha 50 km de gasoducto en operación Segmento a construir Longitud : 565 km Diámetro: 24” Presión: 100 bars – Serie 600 Inversión Inicial: 220 MMU$S – 4,5 MMm3/d Expansión a 9 MMm3/d : 75 MMU$S

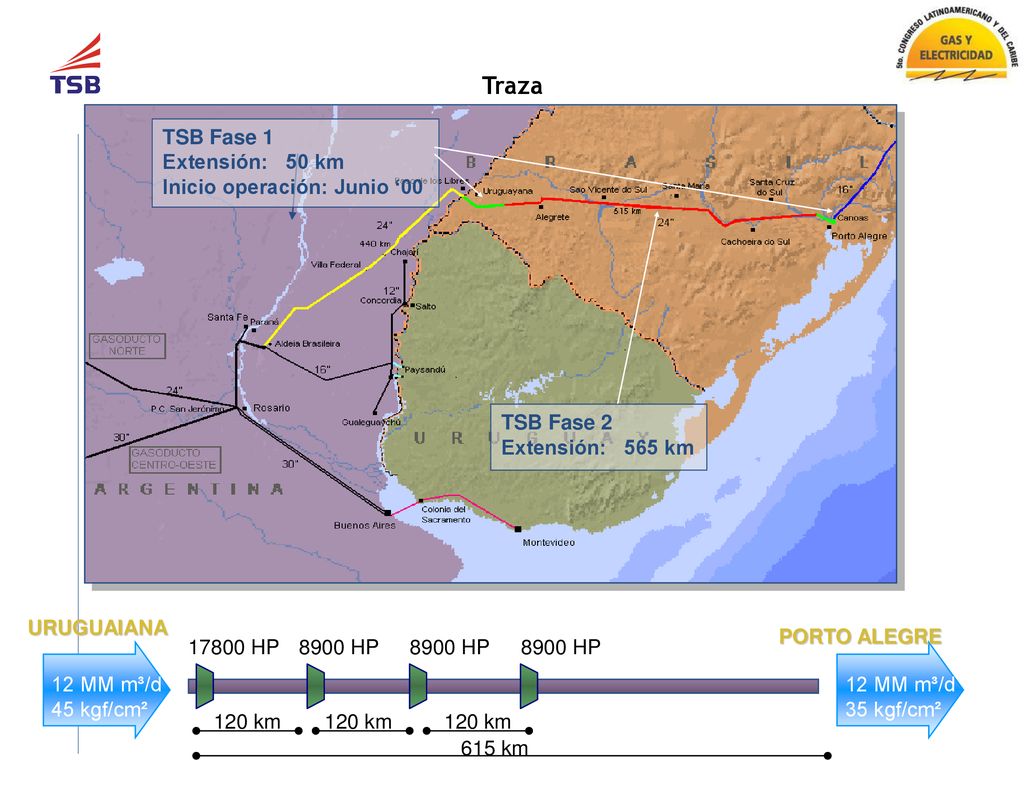

14 Traza TSB Fase 1 Extensión: 50 km Inicio operación: Junio ‘00
URUGUAIANA 120 km 8900 HP 12 MM m³/d 45 kgf/cm² 35 kgf/cm² 17800 HP PORTO ALEGRE 615 km

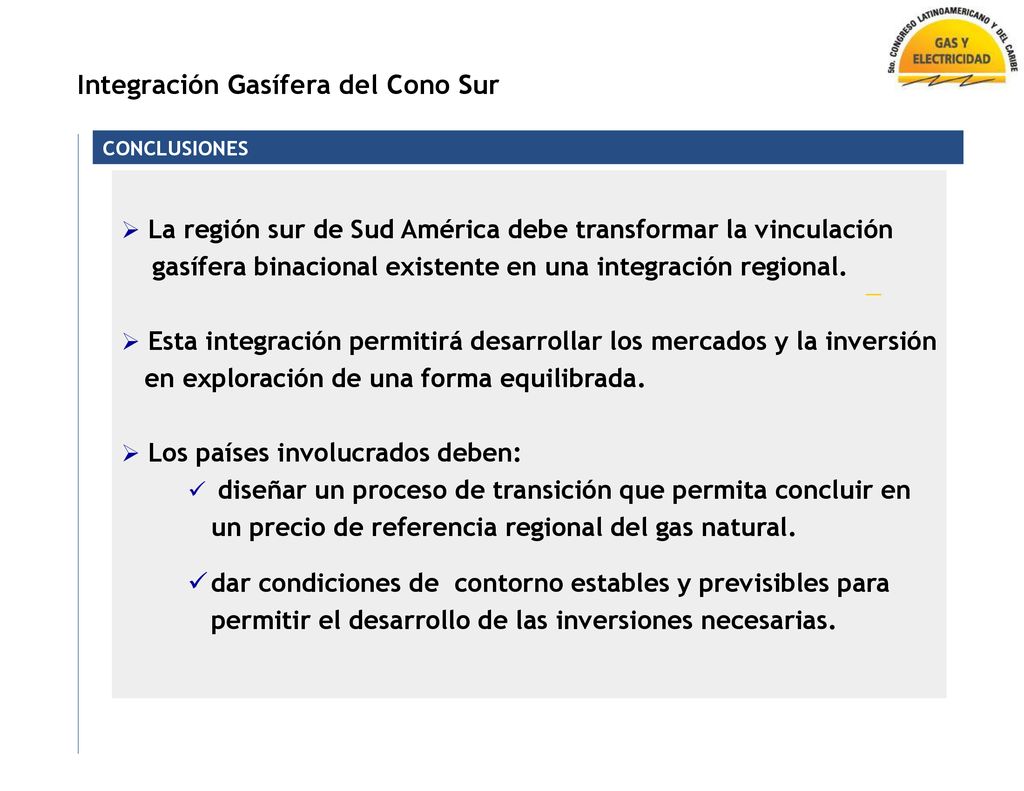

15 Integración Gasífera del Cono Sur
CONCLUSIONES La región sur de Sud América debe transformar la vinculación gasífera binacional existente en una integración regional. Esta integración permitirá desarrollar los mercados y la inversión en exploración de una forma equilibrada. Los países involucrados deben: diseñar un proceso de transición que permita concluir en un precio de referencia regional del gas natural. dar condiciones de contorno estables y previsibles para permitir el desarrollo de las inversiones necesarias.
