MGE Galaxy 5000 40-130kVA.

Presentación del tema: "MGE Galaxy 5000 40-130kVA."— Transcripción de la presentación:

1 MGE Galaxy kVA

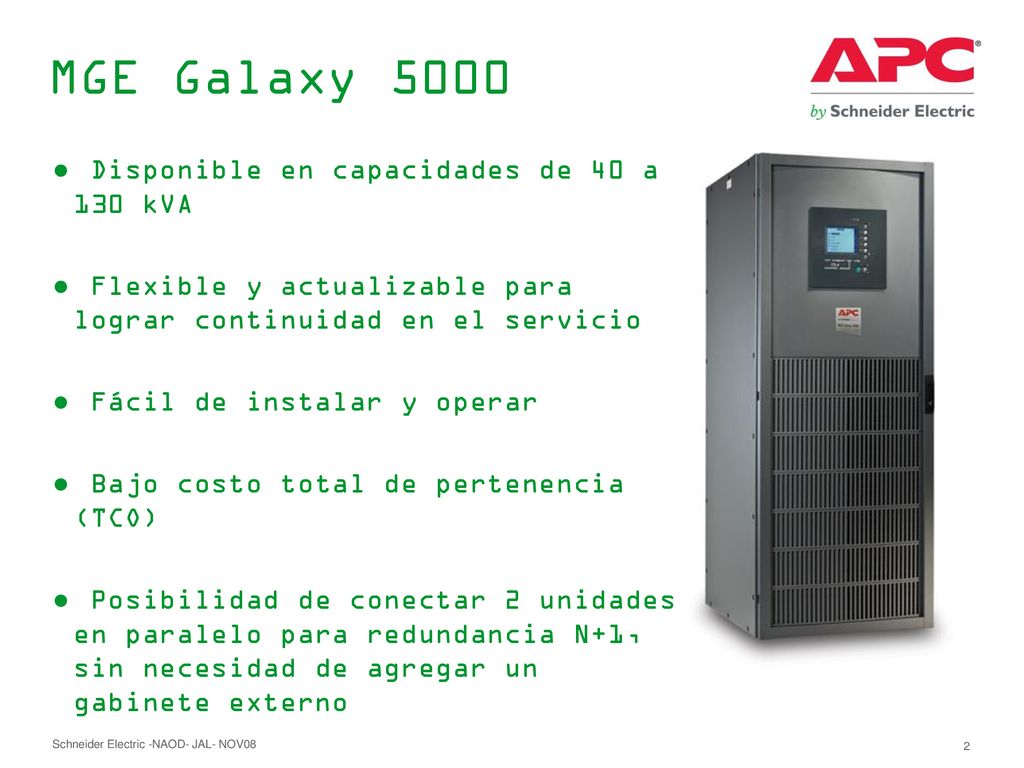

2 MGE Galaxy 5000 Disponible en capacidades de 40 a 130 kVA
Flexible y actualizable para lograr continuidad en el servicio Fácil de instalar y operar Bajo costo total de pertenencia (TCO) Posibilidad de conectar 2 unidades en paralelo para redundancia N+1, sin necesidad de agregar un gabinete externo

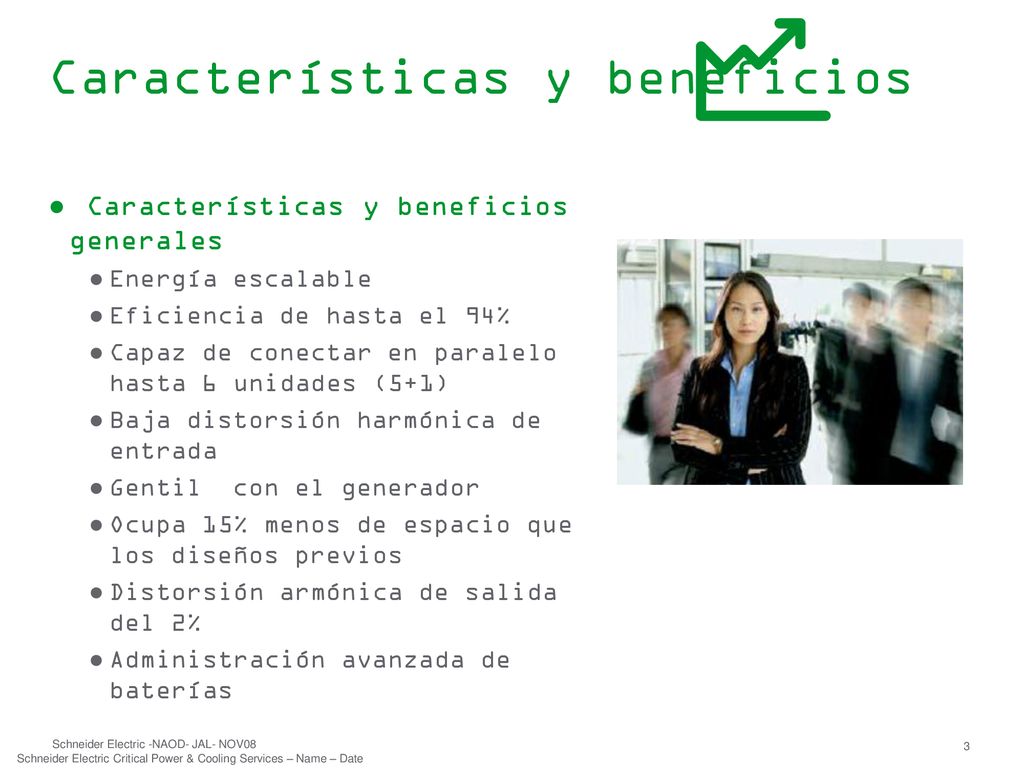

3 Características y beneficios
Características y beneficios generales Energía escalable Eficiencia de hasta el 94% Capaz de conectar en paralelo hasta 6 unidades (5+1) Baja distorsión harmónica de entrada Gentil con el generador Ocupa 15% menos de espacio que los diseños previos Distorsión armónica de salida del 2% Administración avanzada de baterías Schneider Electric Critical Power & Cooling Services – Name – Date

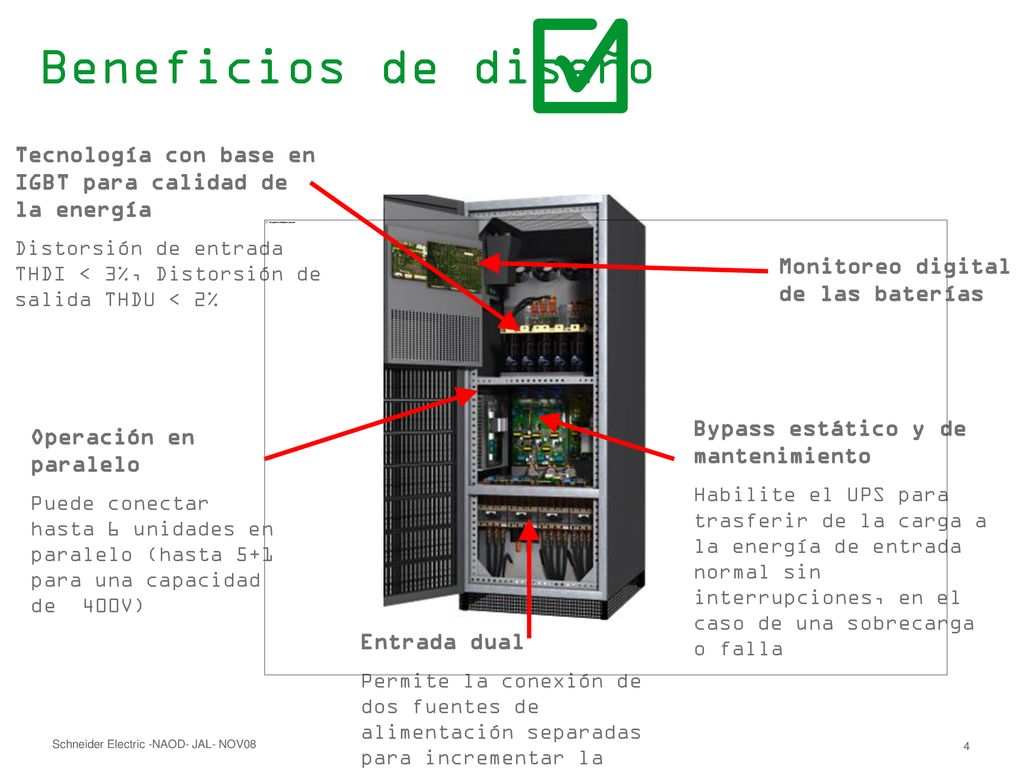

4 Beneficios de diseño Tecnología con base en IGBT para calidad de la energía Distorsión de entrada THDI < 3%, Distorsión de salida THDU < 2% Monitoreo digital de las baterías Bypass estático y de mantenimiento Habilite el UPS para trasferir de la carga a la energía de entrada normal sin interrupciones, en el caso de una sobrecarga o falla Operación en paralelo Puede conectar hasta 6 unidades en paralelo (hasta 5+1 para una capacidad de 400V) Entrada dual Permite la conexión de dos fuentes de alimentación separadas para incrementar la disponibilidad

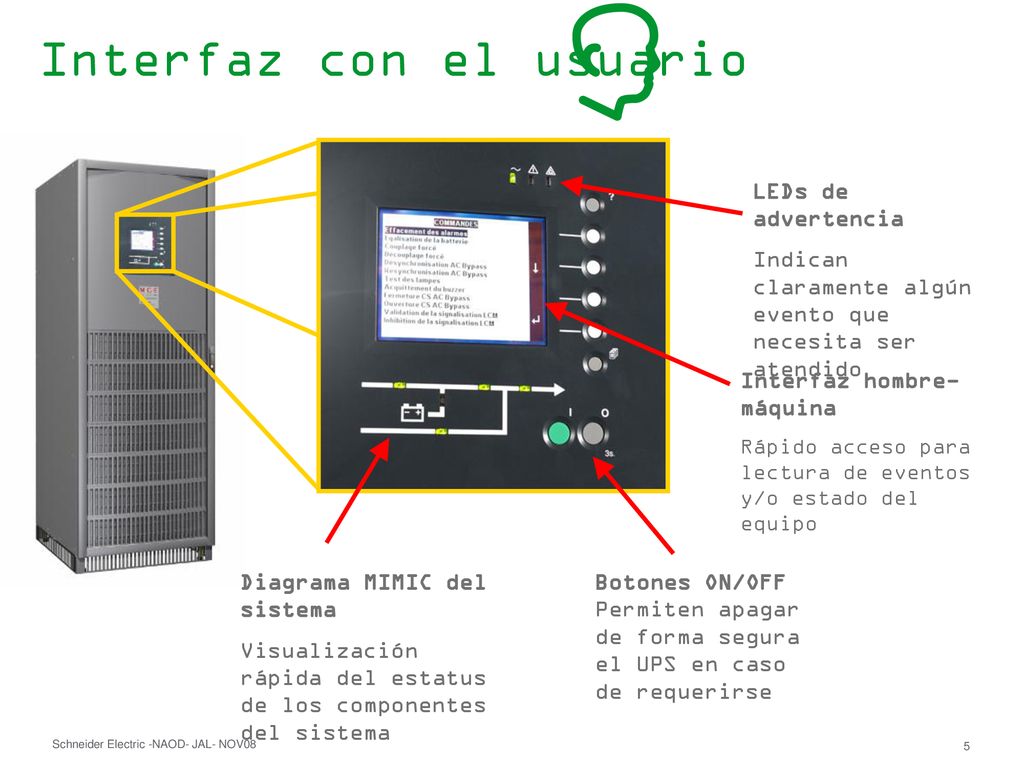

5 Interfaz con el usuario
LEDs de advertencia Indican claramente algún evento que necesita ser atendido Interfaz hombre-máquina Rápido acceso para lectura de eventos y/o estado del equipo Diagrama MIMIC del sistema Visualización rápida del estatus de los componentes del sistema Botones ON/OFF Permiten apagar de forma segura el UPS en caso de requerirse

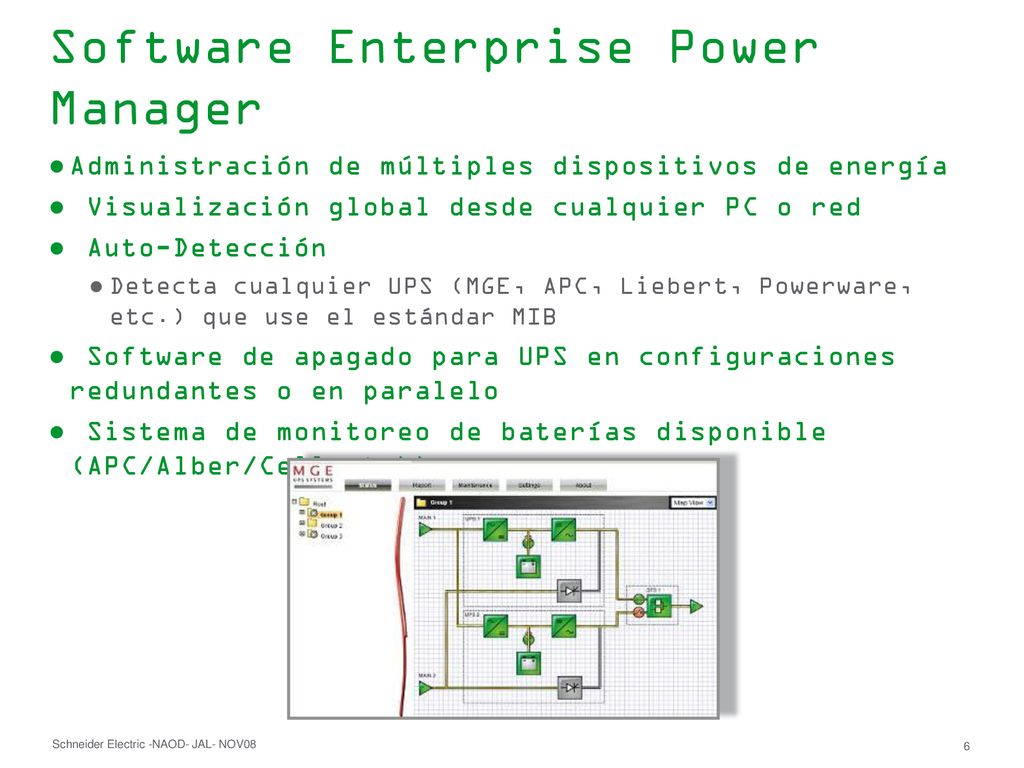

6 Software Enterprise Power Manager
Administración de múltiples dispositivos de energía Visualización global desde cualquier PC o red Auto-Detección Detecta cualquier UPS (MGE, APC, Liebert, Powerware, etc.) que use el estándar MIB Software de apagado para UPS en configuraciones redundantes o en paralelo Sistema de monitoreo de baterías disponible (APC/Alber/Cellwatch)

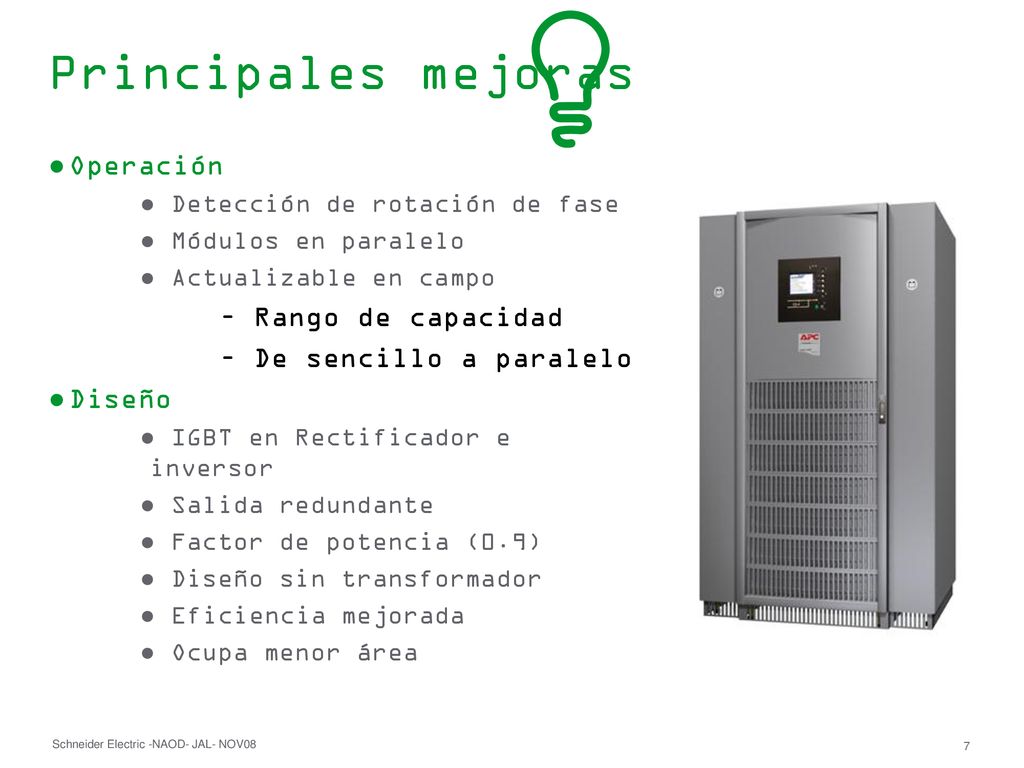

7 Principales mejoras Operación Rango de capacidad
Detección de rotación de fase Módulos en paralelo Actualizable en campo Rango de capacidad De sencillo a paralelo Diseño IGBT en Rectificador e inversor Salida redundante Factor de potencia (0.9) Diseño sin transformador Eficiencia mejorada Ocupa menor área

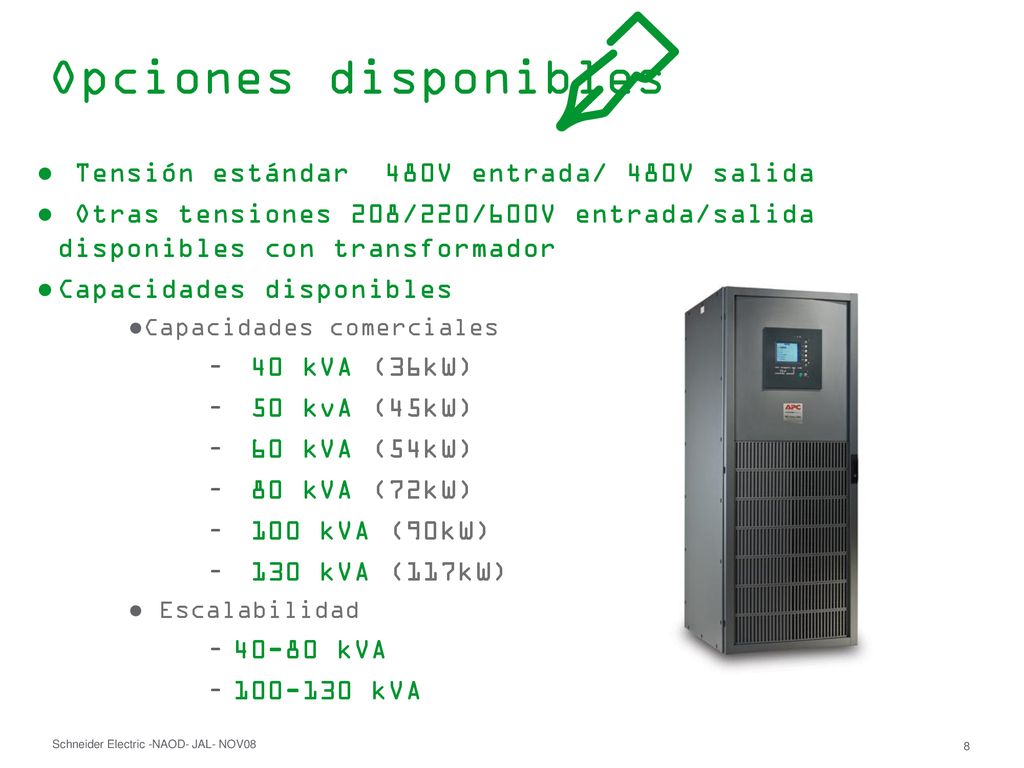

8 Opciones disponibles Tensión estándar 480V entrada/ 480V salida
Otras tensiones 208/220/600V entrada/salida disponibles con transformador Capacidades disponibles Capacidades comerciales 40 kVA (36kW) 50 kvA (45kW) 60 kVA (54kW) 80 kVA (72kW) 100 kVA (90kW) 130 kVA (117kW) Escalabilidad 40-80 kVA kVA

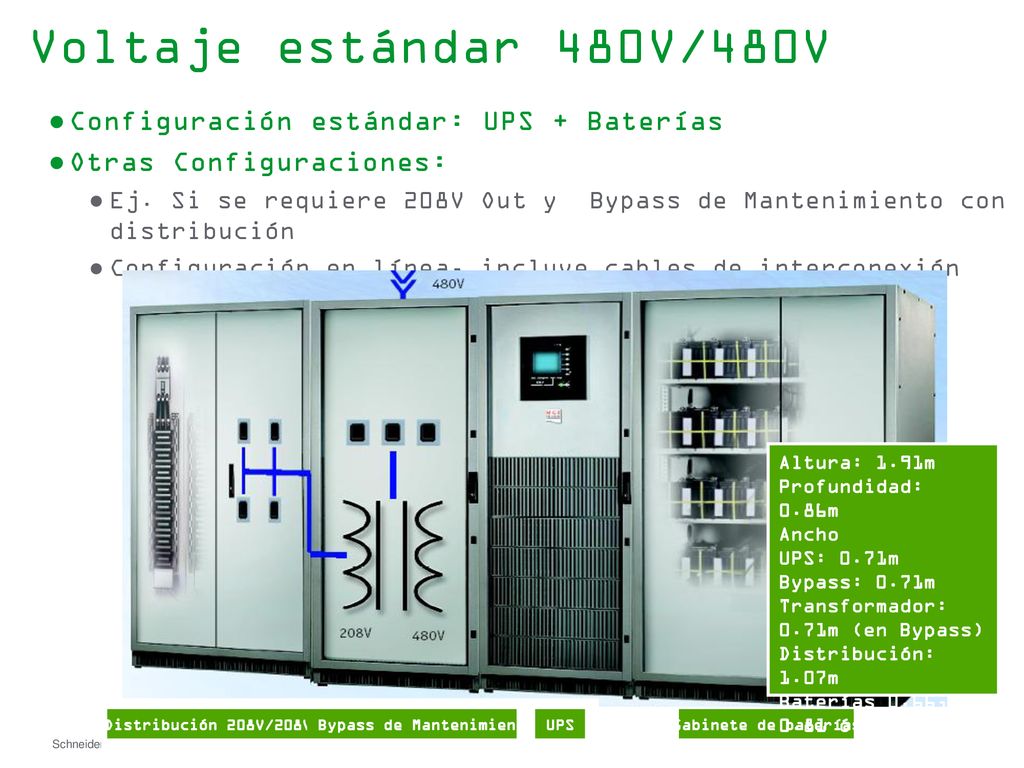

9 Voltaje estándar 480V/480V . Configuración estándar: UPS + Baterías
Otras Configuraciones: Ej. Si se requiere 208V Out y Bypass de Mantenimiento con distribución Configuración en línea, incluye cables de interconexión Altura: 1.91m Profundidad: 0.86m Ancho UPS: 0.71m Bypass: 0.71m Transformador: 0.71m (en Bypass) Distribución: 1.07m Baterías 0.66, 0.81 ó 1.22m . Distribución 208V/208V Bypass de Mantenimiento UPS Gabinete de baterías

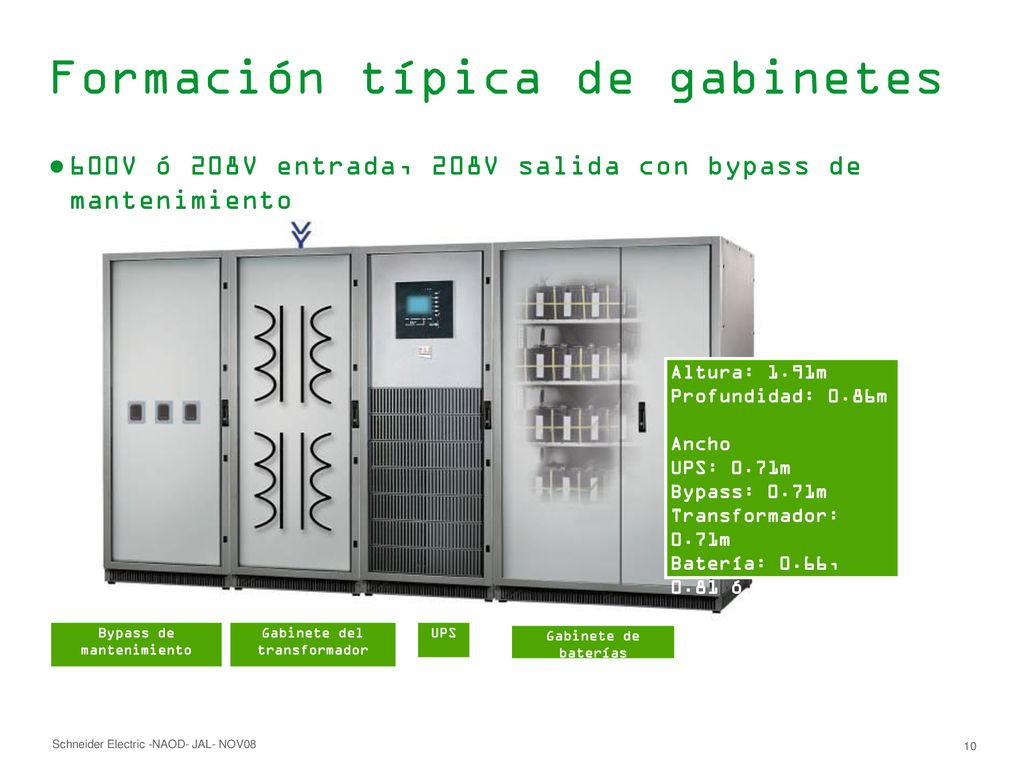

10 Formación típica de gabinetes
600V ó 208V entrada, 208V salida con bypass de mantenimiento Altura: 1.91m Profundidad: 0.86m Ancho UPS: 0.71m Bypass: 0.71m Transformador: 0.71m Batería: 0.66, 0.81 ó 1.22m Bypass de mantenimiento Gabinete del transformador UPS Gabinete de baterías

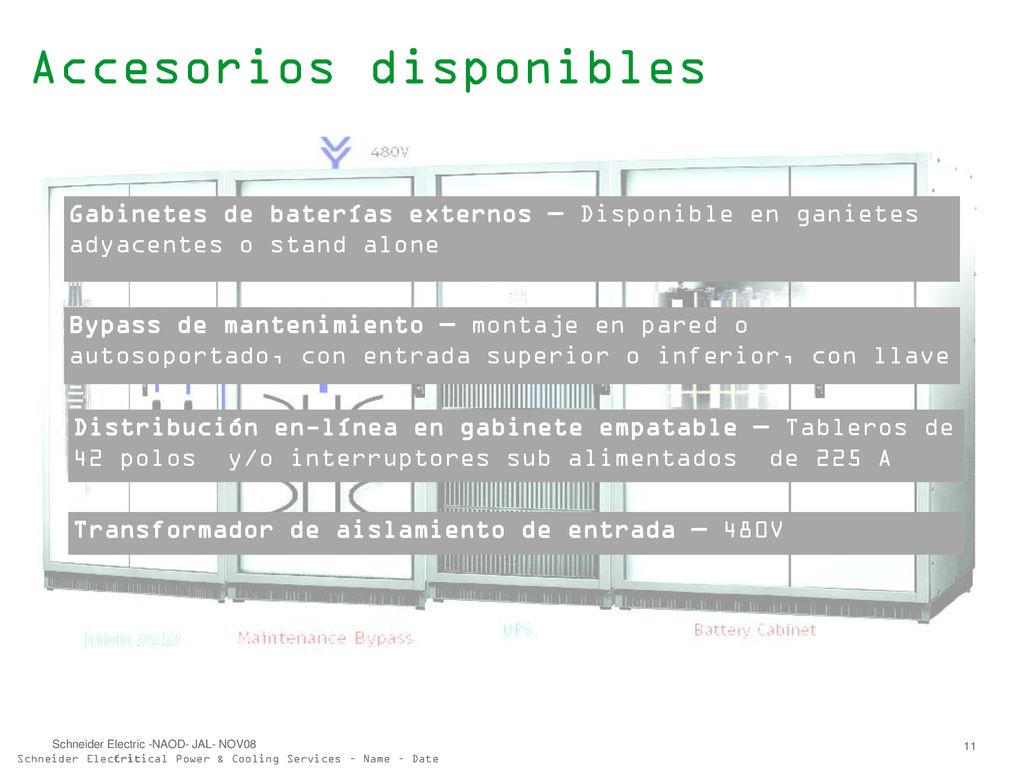

11 Accesorios disponibles
Gabinetes de baterías externos — Disponible en ganietes adyacentes o stand alone Bypass de mantenimiento — montaje en pared o autosoportado, con entrada superior o inferior, con llave Distribución en-línea en gabinete empatable — Tableros de 42 polos y/o interruptores sub alimentados de 225 A Transformador de aislamiento de entrada — 480V Schneider Electric Critical Power & Cooling Services – Name – Date

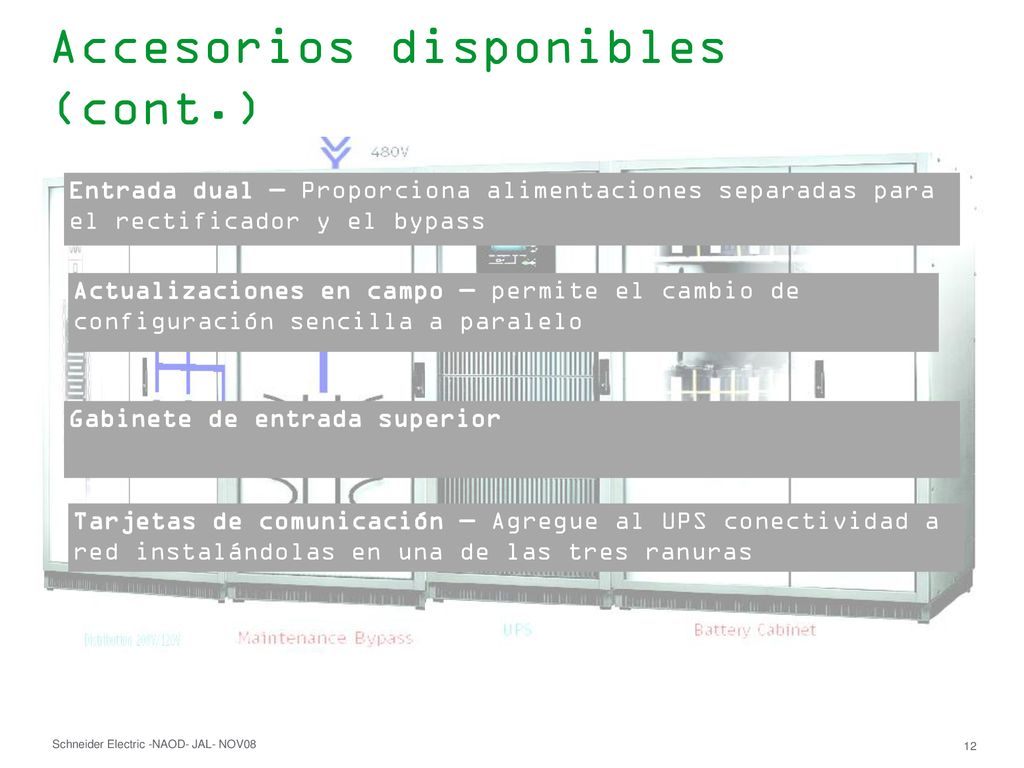

12 Accesorios disponibles (cont.)
Entrada dual — Proporciona alimentaciones separadas para el rectificador y el bypass Actualizaciones en campo — permite el cambio de configuración sencilla a paralelo Gabinete de entrada superior Tarjetas de comunicación — Agregue al UPS conectividad a red instalándolas en una de las tres ranuras

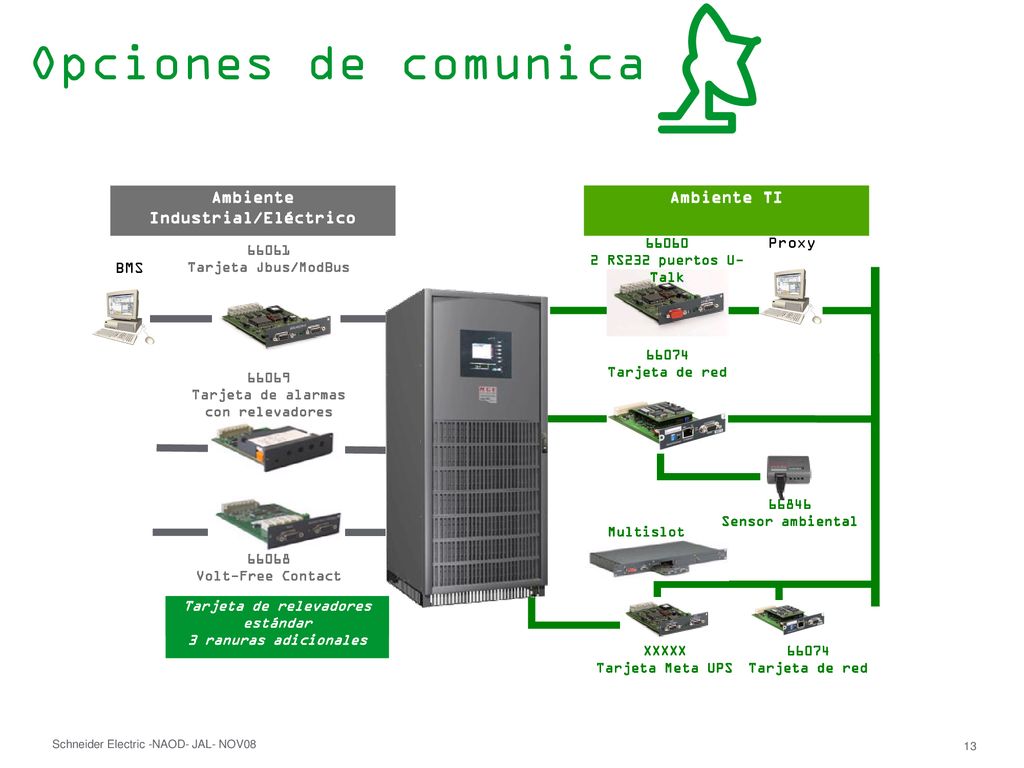

13 Opciones de comunicación
Ambiente Industrial/Eléctrico Ambiente TI 66060 2 RS232 puertos U-Talk Proxy 66061 Tarjeta Jbus/ModBus BMS 66074 Tarjeta de red 66069 Tarjeta de alarmas con relevadores 66846 Sensor ambiental Multislot 66068 Volt-Free Contact Tarjeta de relevadores estándar 3 ranuras adicionales XXXXX Tarjeta Meta UPS 66074 Tarjeta de red

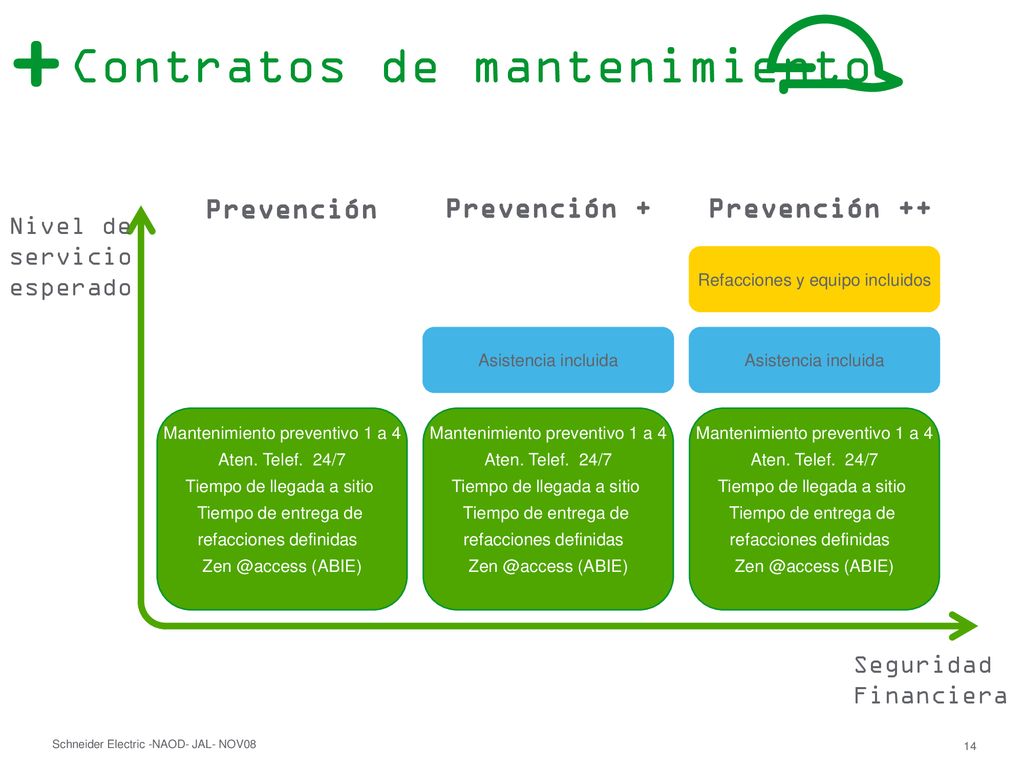

14 Contratos de mantenimiento
Prevención Prevención + Prevención ++ Nivel de servicio esperado Refacciones y equipo incluidos Asistencia incluida Asistencia incluida Mantenimiento preventivo 1 a 4 Aten. Telef. 24/7 Tiempo de llegada a sitio Tiempo de entrega de refacciones definidas (ABIE) Mantenimiento preventivo 1 a 4 Aten. Telef. 24/7 Tiempo de llegada a sitio Tiempo de entrega de refacciones definidas (ABIE) Mantenimiento preventivo 1 a 4 Aten. Telef. 24/7 Tiempo de llegada a sitio Tiempo de entrega de refacciones definidas (ABIE) Seguridad Financiera

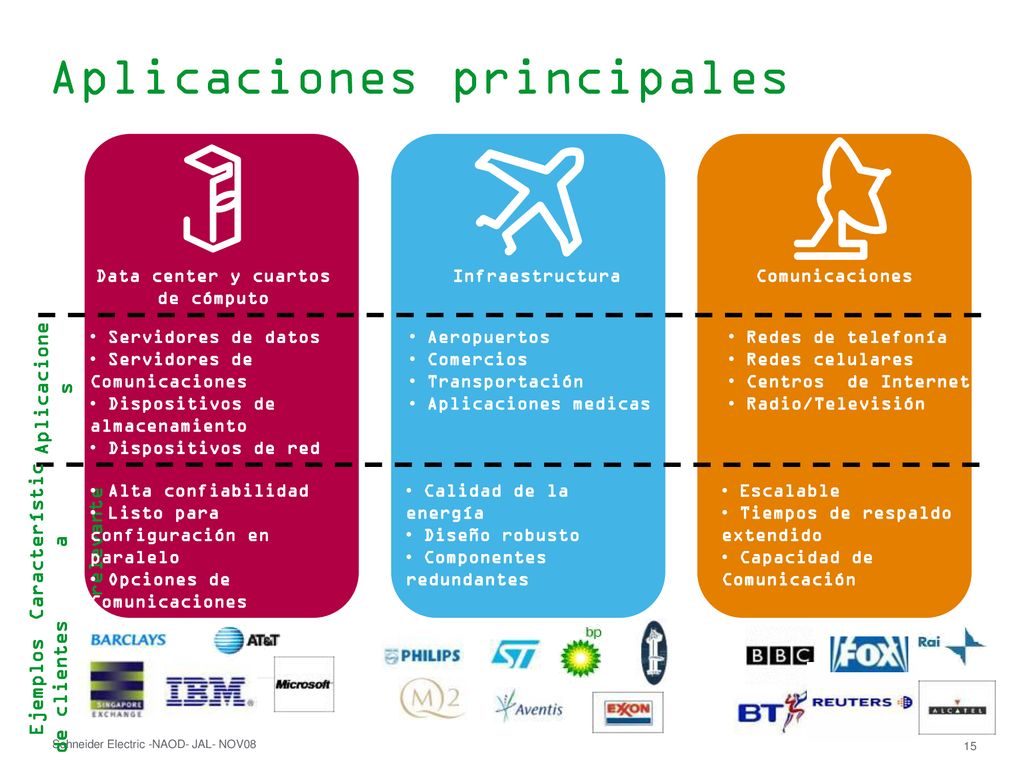

15 Aplicaciones principales
Data center y cuartos de cómputo Infraestructura Comunicaciones Servidores de datos Servidores de Comunicaciones Dispositivos de almacenamiento Dispositivos de red Aeropuertos Comercios Transportación Aplicaciones medicas Redes de telefonía Redes celulares Centros de Internet Radio/Televisión Aplicacione s Alta confiabilidad Listo para configuración en paralelo Opciones de Comunicaciones Calidad de la energía Diseño robusto Componentes redundantes Escalable Tiempos de respaldo extendido Capacidad de Comunicación Característic a relevante Ejemplos de clientes

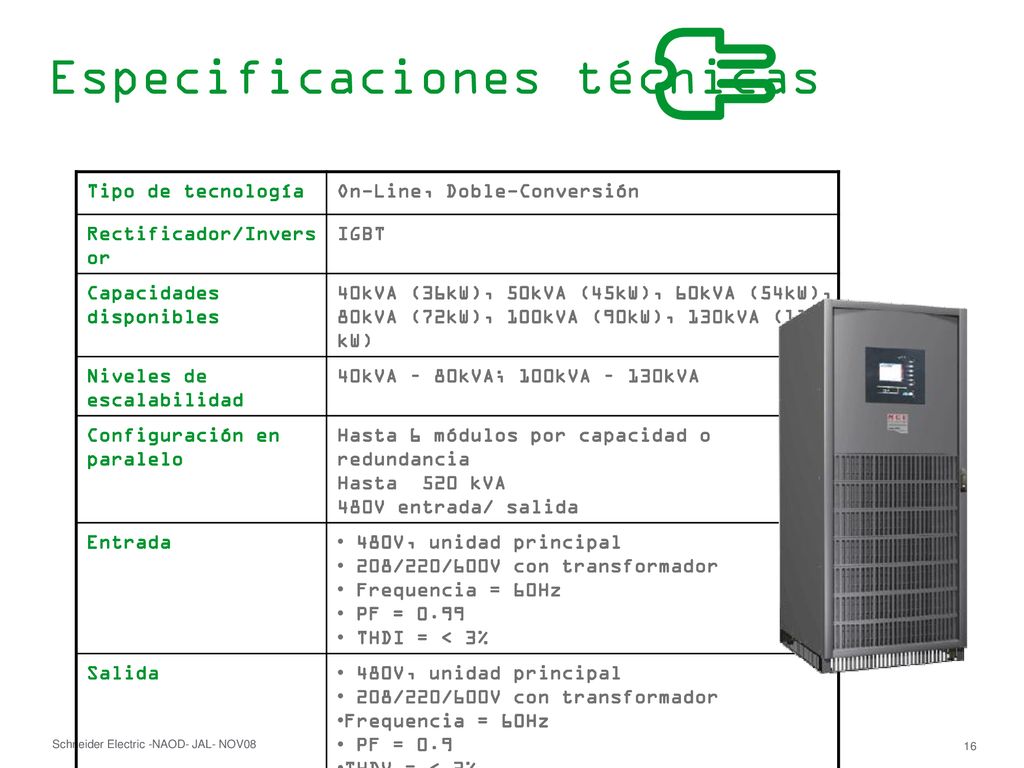

16 Especificaciones técnicas
Tipo de tecnología On-Line, Doble-Conversión Rectificador/Inversor IGBT Capacidades disponibles 40kVA (36kW), 50kVA (45kW), 60kVA (54kW), 80kVA (72kW), 100kVA (90kW), 130kVA (117 kW) Niveles de escalabilidad 40kVA – 80kVA; 100kVA – 130kVA Configuración en paralelo Hasta 6 módulos por capacidad o redundancia Hasta 520 kVA 480V entrada/ salida Entrada 480V, unidad principal 208/220/600V con transformador Frequencia = 60Hz PF = 0.99 THDI = < 3% Salida PF = 0.9 THDV = < 2%

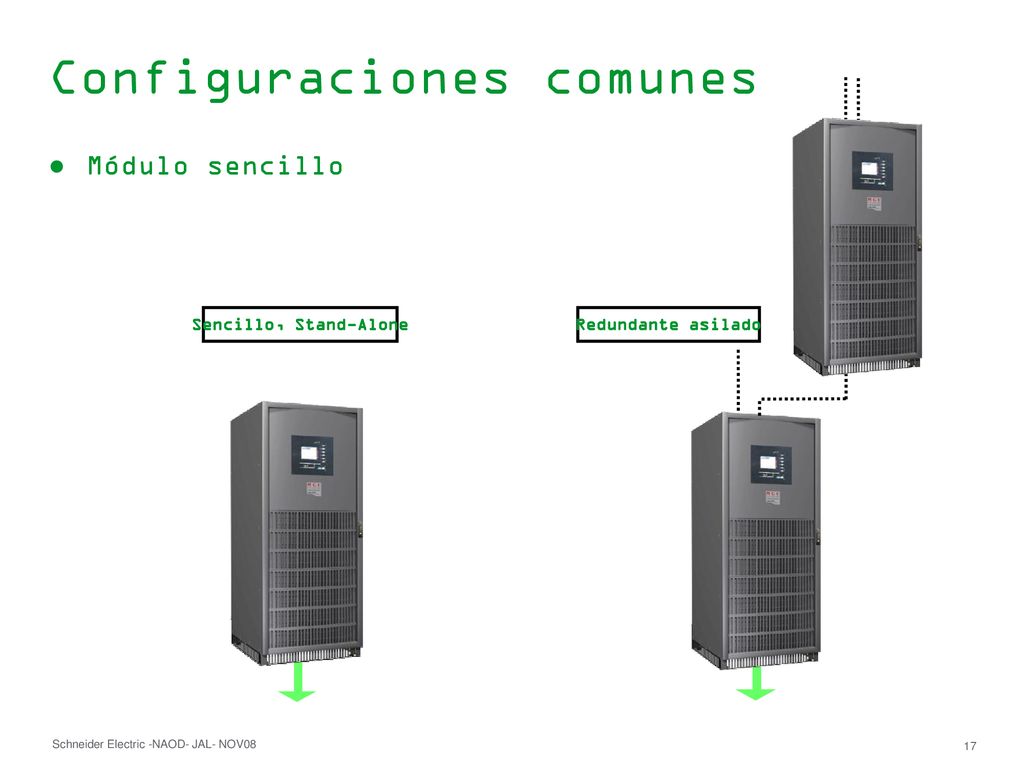

17 Configuraciones comunes
Módulo sencillo Sencillo, Stand-Alone Redundante asilado

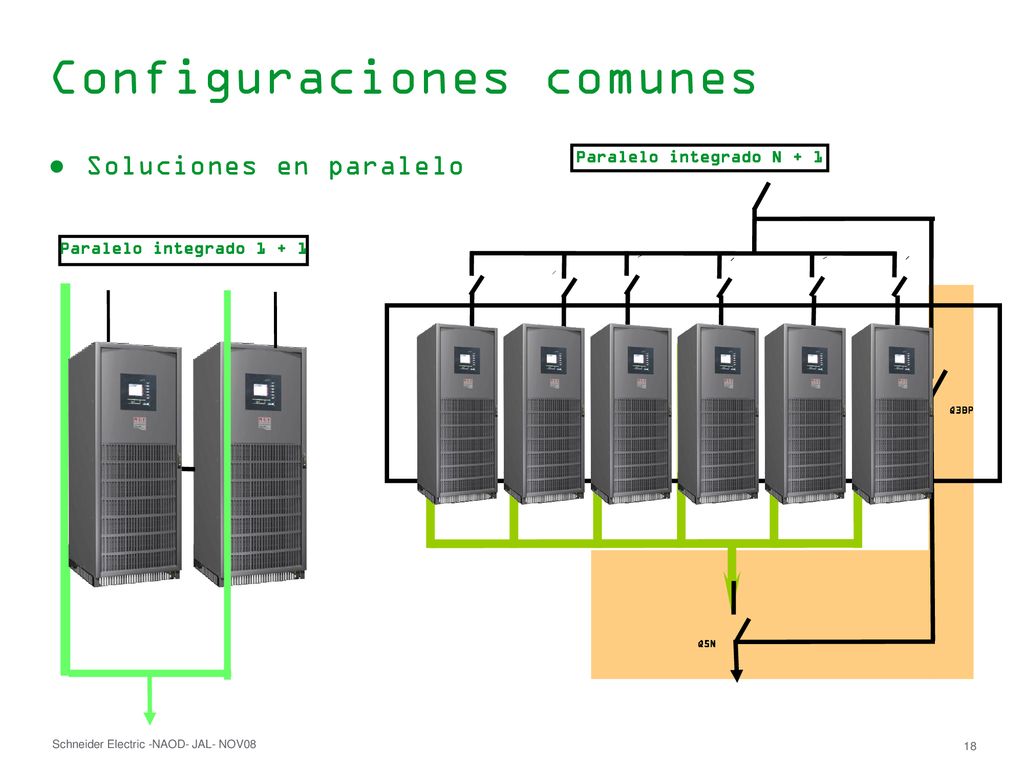

18 Configuraciones comunes
Soluciones en paralelo Paralelo integrado N + 1 Paralelo integrado 1 + 1 Q3BP Q5N

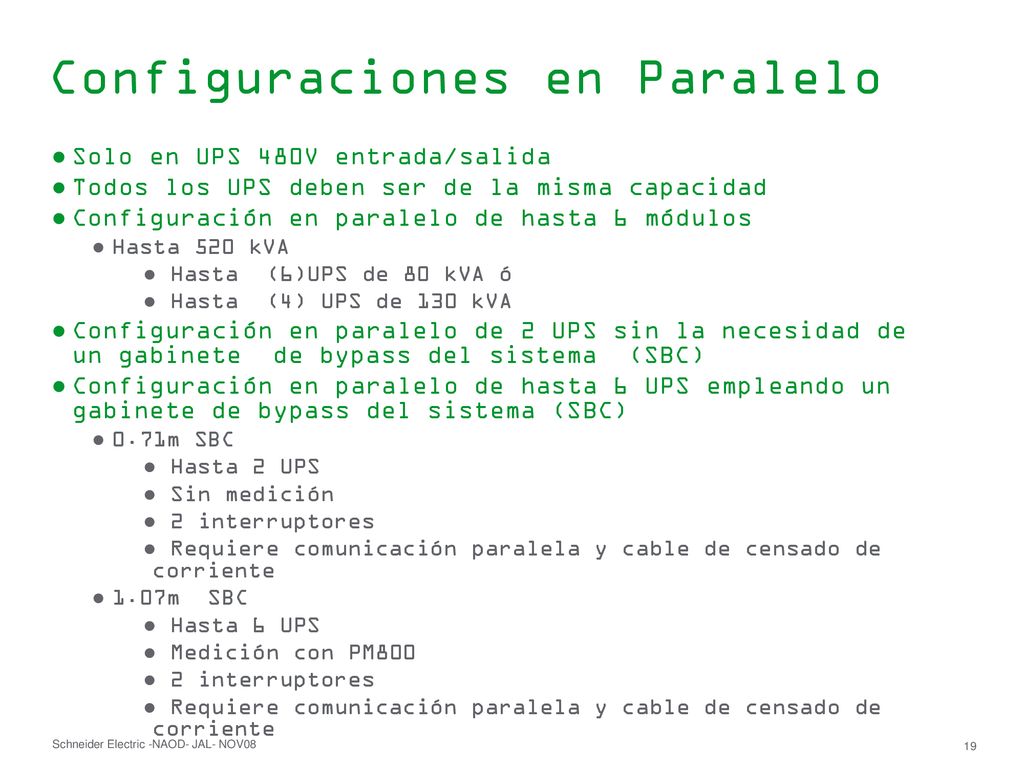

19 Configuraciones en Paralelo
Solo en UPS 480V entrada/salida Todos los UPS deben ser de la misma capacidad Configuración en paralelo de hasta 6 módulos Hasta 520 kVA Hasta (6)UPS de 80 kVA ó Hasta (4) UPS de 130 kVA Configuración en paralelo de 2 UPS sin la necesidad de un gabinete de bypass del sistema (SBC) Configuración en paralelo de hasta 6 UPS empleando un gabinete de bypass del sistema (SBC) 0.71m SBC Hasta 2 UPS Sin medición 2 interruptores Requiere comunicación paralela y cable de censado de corriente 1.07m SBC Hasta 6 UPS Medición con PM800

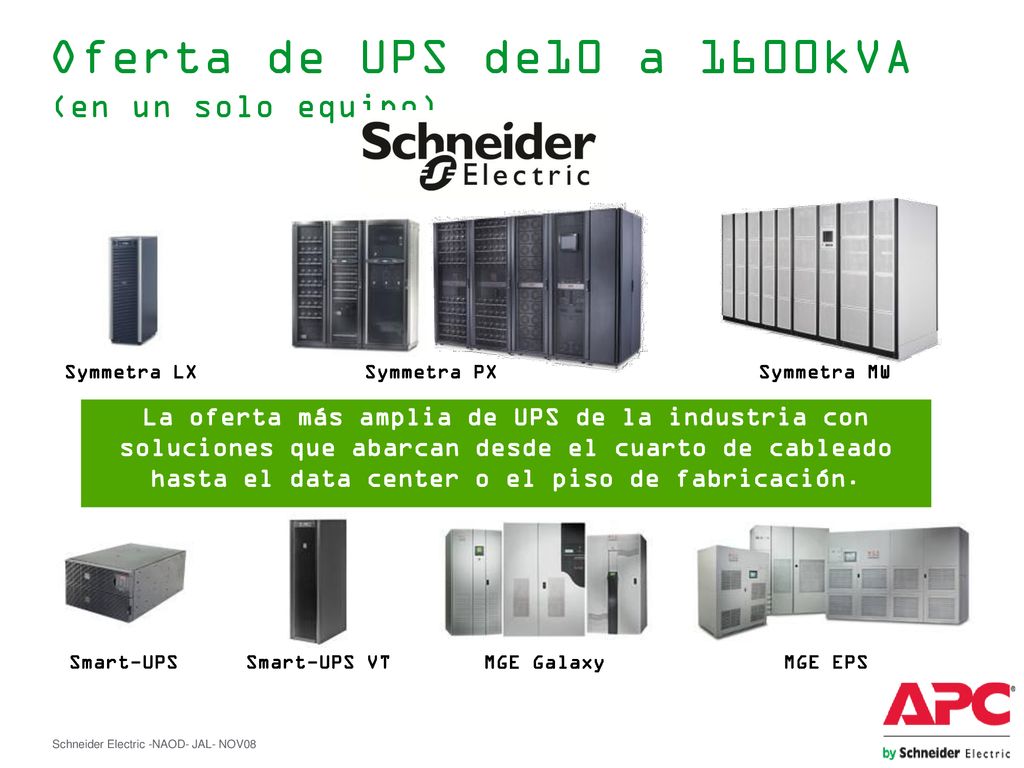

20 Oferta de UPS de10 a 1600kVA (en un solo equipo)
Symmetra LX Symmetra PX Symmetra MW La oferta más amplia de UPS de la industria con soluciones que abarcan desde el cuarto de cableado hasta el data center o el piso de fabricación. Smart-UPS Smart-UPS VT MGE Galaxy MGE EPS

21 Make the most of your energy MR
