1
Conectar Unity al puerto serie del M340.
M340 P y/o BMXNOM0200 Revisión Fecha Autor Modificaciones 1.0 14/02/2018 Conchi Muñoz Primera versión Centro de Competencia Técnica Confidential Property of Schneider Electric |
2

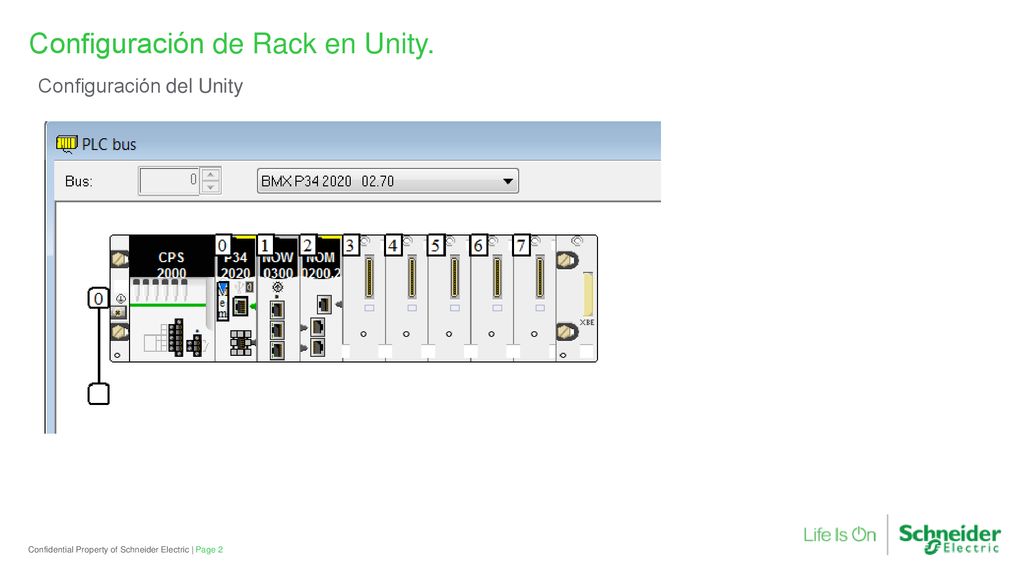

Configuración de Rack en Unity.
Configuración del Unity Confidential Property of Schneider Electric |
3

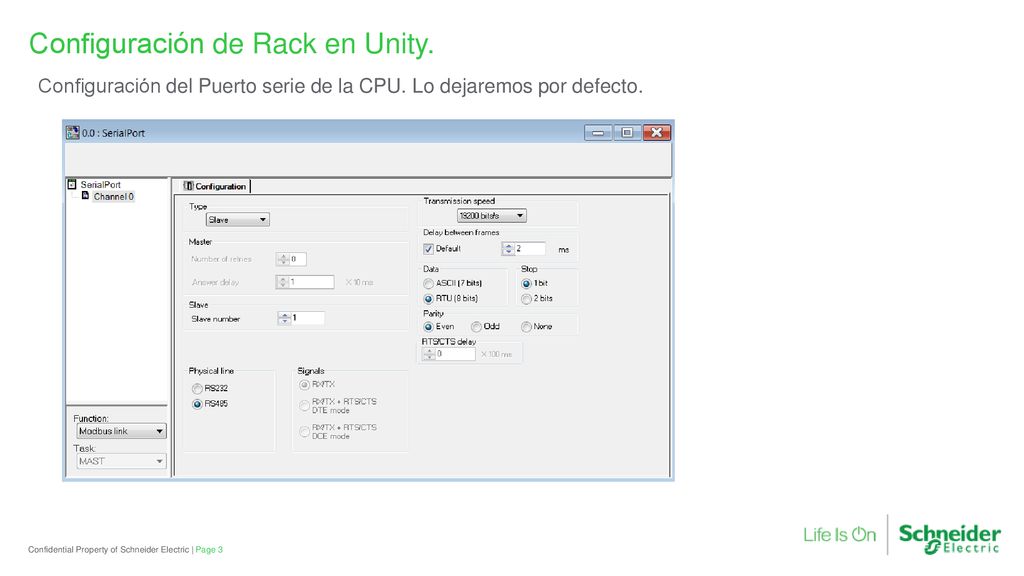

Configuración de Rack en Unity.
Configuración del Puerto serie de la CPU. Lo dejaremos por defecto. Confidential Property of Schneider Electric |
4

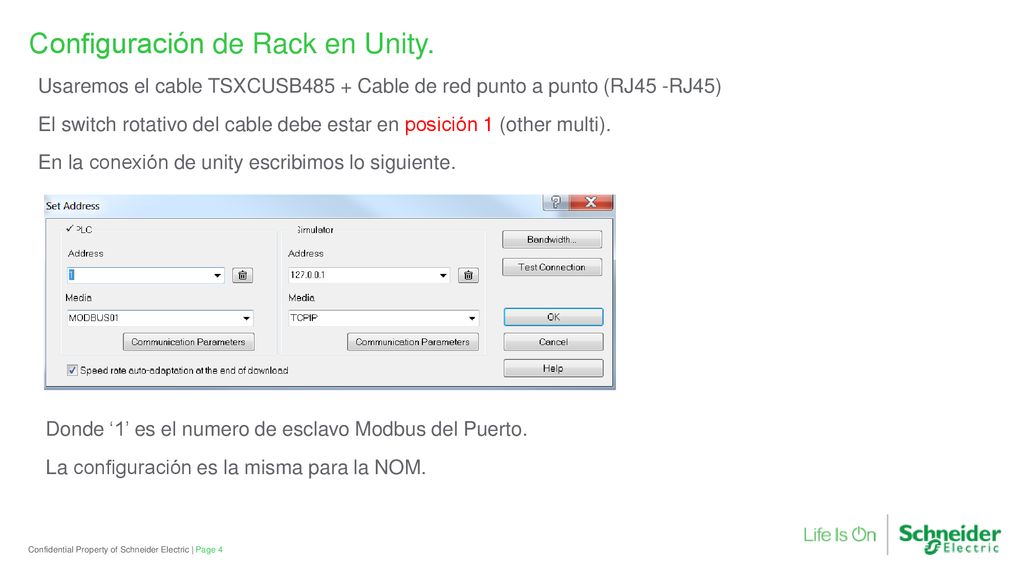

Configuración de Rack en Unity.
Usaremos el cable TSXCUSB485 + Cable de red punto a punto (RJ45 -RJ45) El switch rotativo del cable debe estar en posición 1 (other multi). En la conexión de unity escribimos lo siguiente. Donde ‘1’ es el numero de esclavo Modbus del Puerto. La configuración es la misma para la NOM. Confidential Property of Schneider Electric |
