Desembalse bajo Ebro 14 de octubre de 2016

Presentación del tema: "Desembalse bajo Ebro 14 de octubre de 2016"— Transcripción de la presentación:

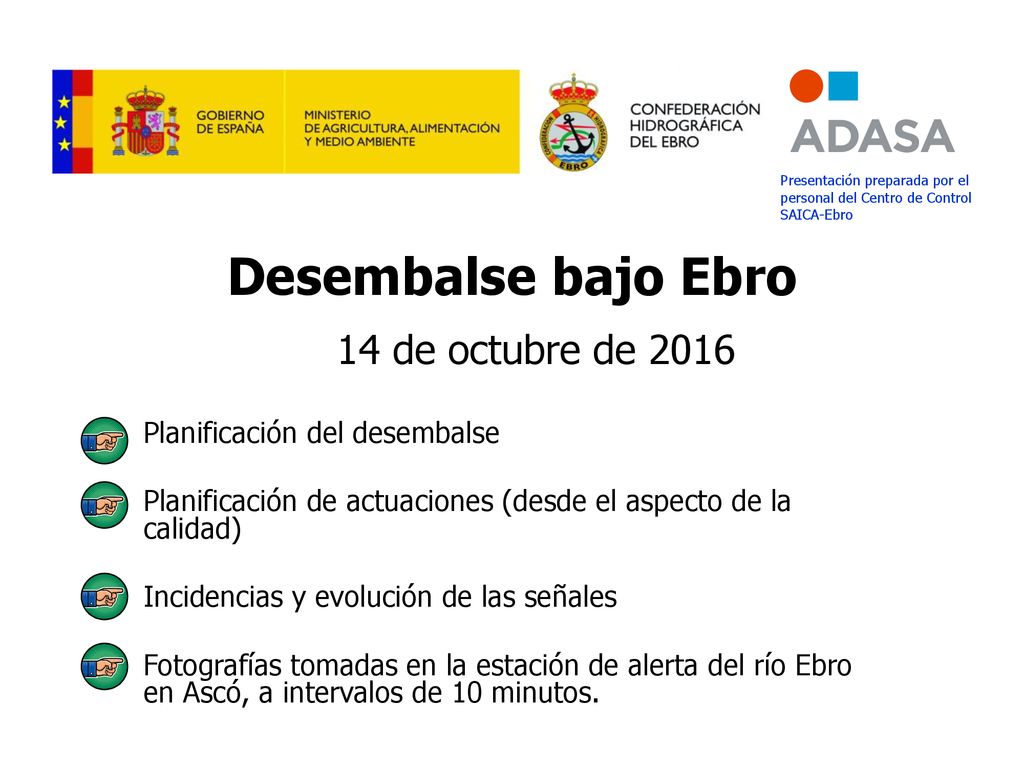

1 Desembalse bajo Ebro 14 de octubre de 2016
Presentación preparada por el personal del Centro de Control SAICA-Ebro Desembalse bajo Ebro 14 de octubre de 2016 Planificación del desembalse Planificación de actuaciones (desde el aspecto de la calidad) Incidencias y evolución de las señales Fotografías tomadas en la estación de alerta del río Ebro en Ascó, a intervalos de 10 minutos.

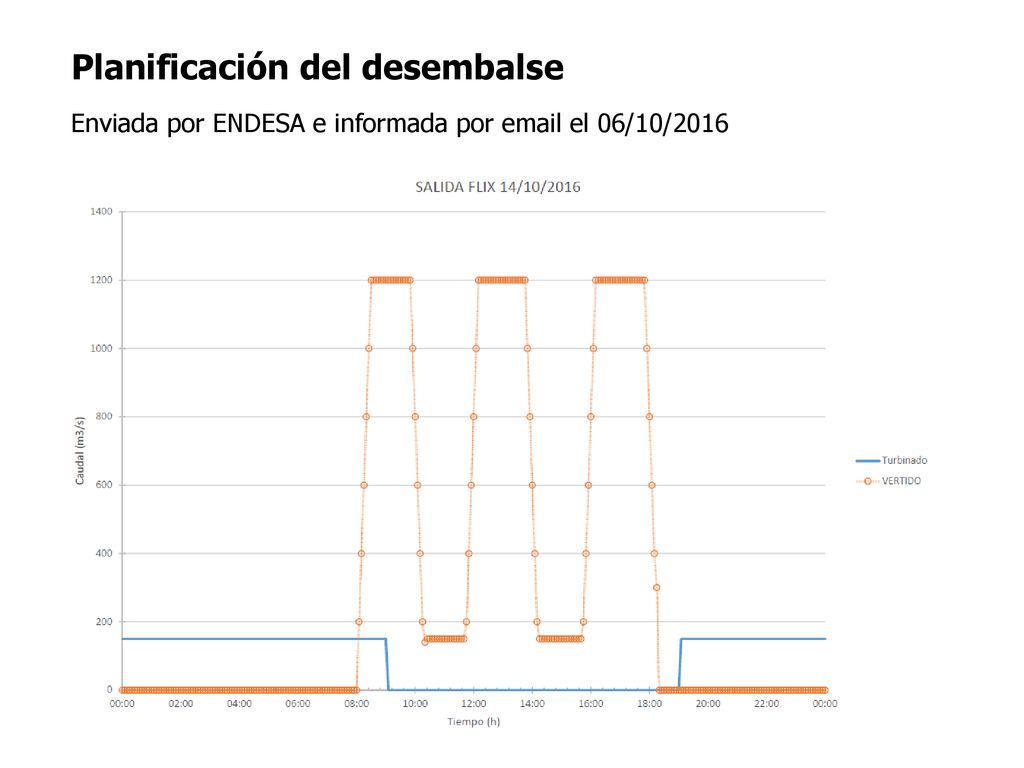

2 Planificación del desembalse
Enviada por ENDESA e informada por el 06/10/2016

3 Planificación de actuaciones (I)
(desde el aspecto de la calidad - Generales) ADASA preparará un pequeño operativo destinado a: Intentar asegurar el correcto funcionamiento de las tres estaciones de alerta situadas aguas abajo del desembalse (Flix, Ascó y Xerta), independientemente de la turbidez que se registre. Se hará especial énfasis en el seguimiento de los analizadores de mercurio de Flix y Ascó. La captación de la muestra de la estación de Flix se realizará desde el río (habitualmente se capta del canal de descarga de la central eléctrica, donde la afección del desembalse será menor, y será más difícil evaluar la incidencia del mismo). Recoger las botellas que se indique de los tomamuestras y remitirlas a la mayor brevedad posible al laboratorio de la CHE para su análisis. Aumentar la frecuencia de recogida de fotografías en el sistema existente en la estación de Ascó, para disponer del seguimiento gráfico de las consecuencias del desembalse.

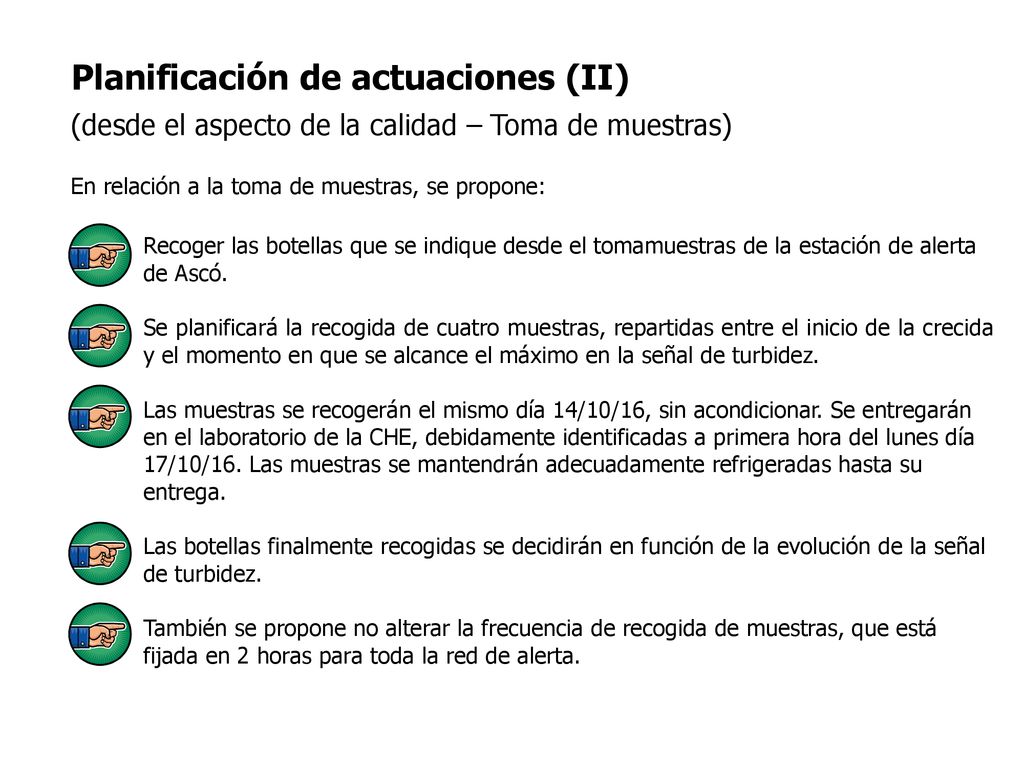

4 Planificación de actuaciones (II)
(desde el aspecto de la calidad – Toma de muestras) En relación a la toma de muestras, se propone: Recoger las botellas que se indique desde el tomamuestras de la estación de alerta de Ascó. Se planificará la recogida de cuatro muestras, repartidas entre el inicio de la crecida y el momento en que se alcance el máximo en la señal de turbidez. Las muestras se recogerán el mismo día 14/10/16, sin acondicionar. Se entregarán en el laboratorio de la CHE, debidamente identificadas a primera hora del lunes día 17/10/16. Las muestras se mantendrán adecuadamente refrigeradas hasta su entrega. Las botellas finalmente recogidas se decidirán en función de la evolución de la señal de turbidez. También se propone no alterar la frecuencia de recogida de muestras, que está fijada en 2 horas para toda la red de alerta.

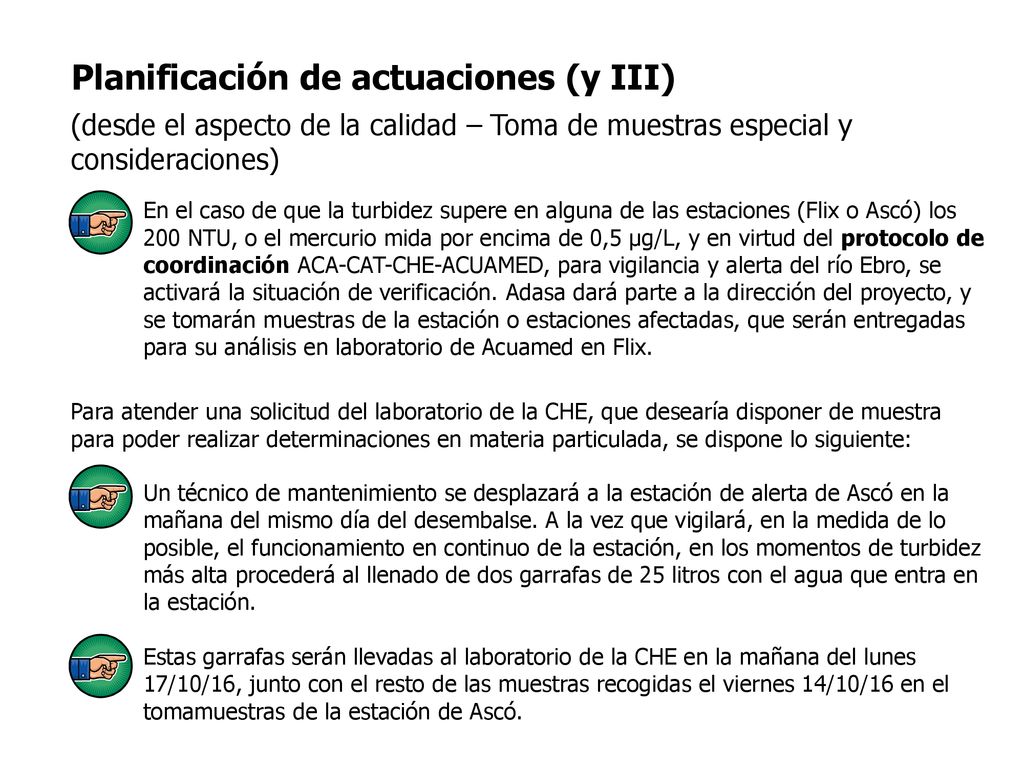

5 Planificación de actuaciones (y III)
(desde el aspecto de la calidad – Toma de muestras especial y consideraciones) En el caso de que la turbidez supere en alguna de las estaciones (Flix o Ascó) los 200 NTU, o el mercurio mida por encima de 0,5 µg/L, y en virtud del protocolo de coordinación ACA-CAT-CHE-ACUAMED, para vigilancia y alerta del río Ebro, se activará la situación de verificación. Adasa dará parte a la dirección del proyecto, y se tomarán muestras de la estación o estaciones afectadas, que serán entregadas para su análisis en laboratorio de Acuamed en Flix. Para atender una solicitud del laboratorio de la CHE, que desearía disponer de muestra para poder realizar determinaciones en materia particulada, se dispone lo siguiente: Un técnico de mantenimiento se desplazará a la estación de alerta de Ascó en la mañana del mismo día del desembalse. A la vez que vigilará, en la medida de lo posible, el funcionamiento en continuo de la estación, en los momentos de turbidez más alta procederá al llenado de dos garrafas de 25 litros con el agua que entra en la estación. Estas garrafas serán llevadas al laboratorio de la CHE en la mañana del lunes 17/10/16, junto con el resto de las muestras recogidas el viernes 14/10/16 en el tomamuestras de la estación de Ascó.

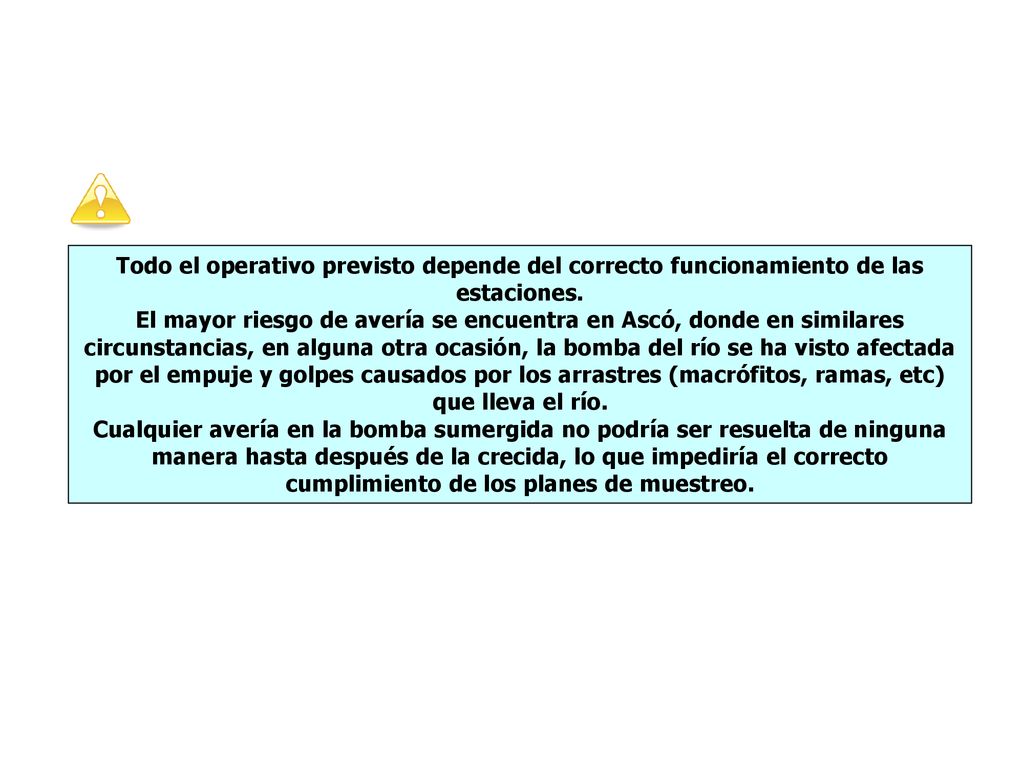

6 Todo el operativo previsto depende del correcto funcionamiento de las estaciones.
El mayor riesgo de avería se encuentra en Ascó, donde en similares circunstancias, en alguna otra ocasión, la bomba del río se ha visto afectada por el empuje y golpes causados por los arrastres (macrófitos, ramas, etc) que lleva el río. Cualquier avería en la bomba sumergida no podría ser resuelta de ninguna manera hasta después de la crecida, lo que impediría el correcto cumplimiento de los planes de muestreo.

7 Incidencias y actuaciones generales durante el desembalse
No se ha producido durante el desembalse ninguna incidencia digna de reseñar. A partir de las 10:00 del 14/10/16, la turbidez en la estación de Flix ha empezado a dar medidas por encima de 200 NTU. Se ha avisado del hecho al director del proyecto, para que pueda activar la situación de verificación, según el “protocolo de coordinación”. Se han tomado 3 muestras, a las 10:45, y se han llevado al laboratorio de Acuamed, en Flix. En la estación de Ascó se han recogido 4 muestras, correspondientes al viernes 14/10/16, a las siguientes horas: 9, 11, 13 y 15. Se han entregado en el laboratorio de la CHE a primera hora del lunes 17/10/16. Se han recogido en la estación de Ascó 50 litros de muestra, para el estudio de materia particulada. La toma se ha realizado a las 14:50, con una turbidez de 106 NTU. Se ha entregado en el laboratorio de la CHE junto a las 4 muestras del punto anterior.

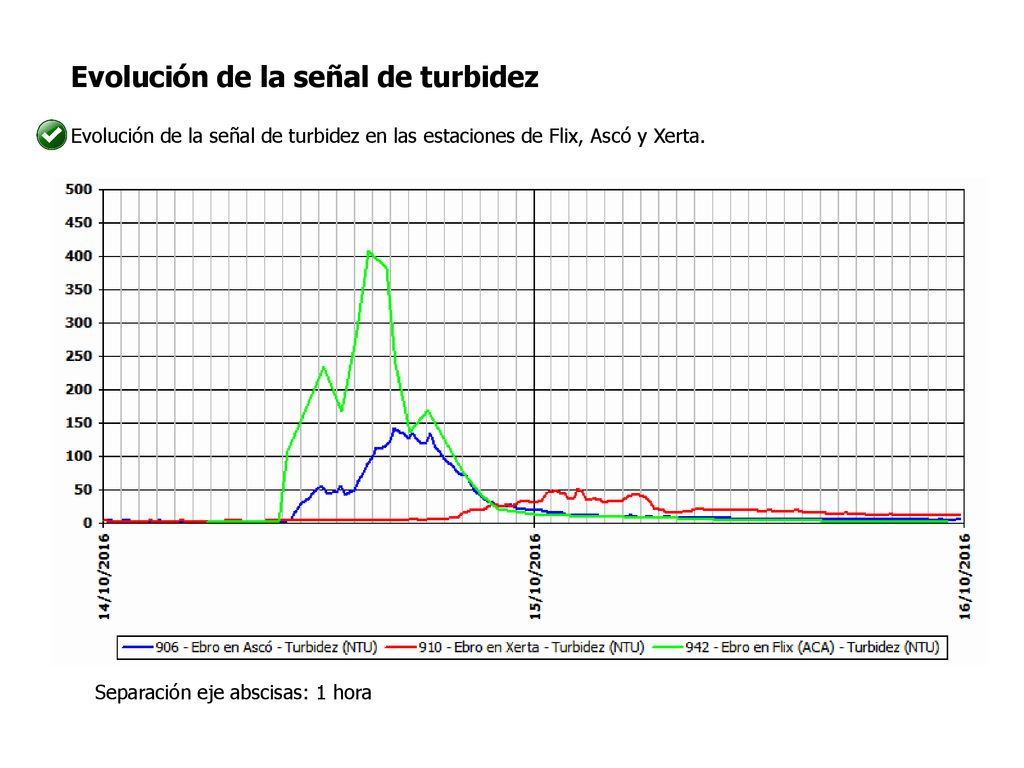

8 Evolución de la señal de turbidez
Evolución de la señal de turbidez en las estaciones de Flix, Ascó y Xerta. Separación eje abscisas: 1 hora

9 Evolución de las señales de nivel y caudal
Las señales representativas son el caudal para Ascó y Tortosa, ambas señales proporcionadas por el SAIH. Separación eje abscisas: 1 hora

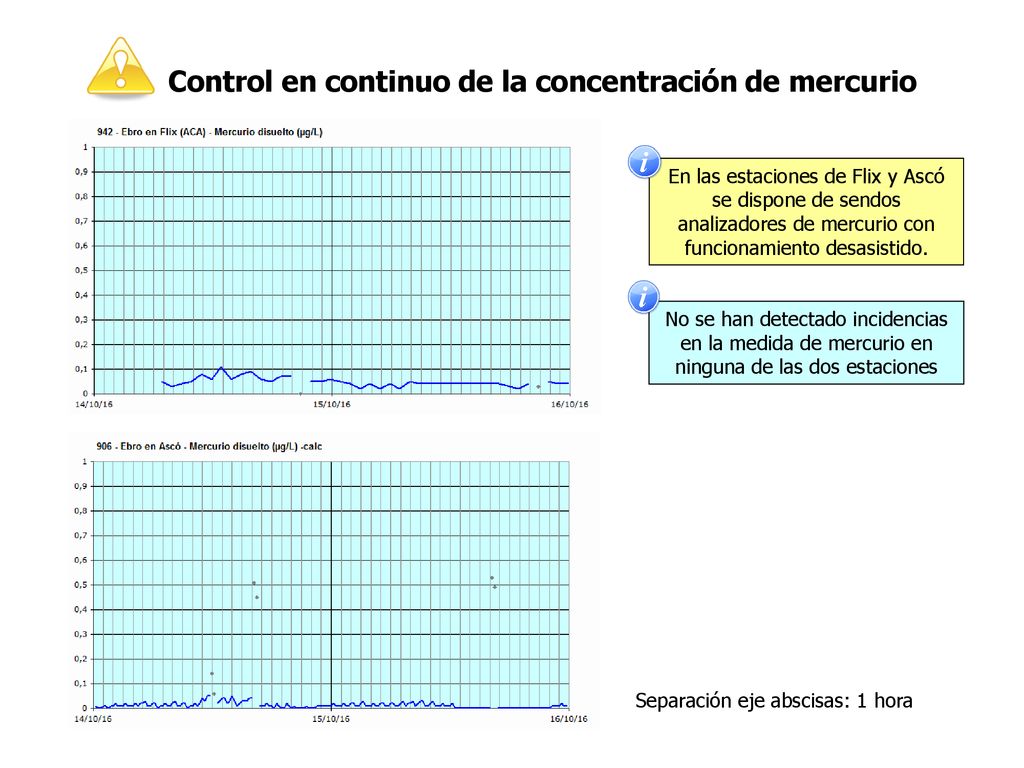

10 Control en continuo de la concentración de mercurio
En las estaciones de Flix y Ascó se dispone de sendos analizadores de mercurio con funcionamiento desasistido. No se han detectado incidencias en la medida de mercurio en ninguna de las dos estaciones Separación eje abscisas: 1 hora

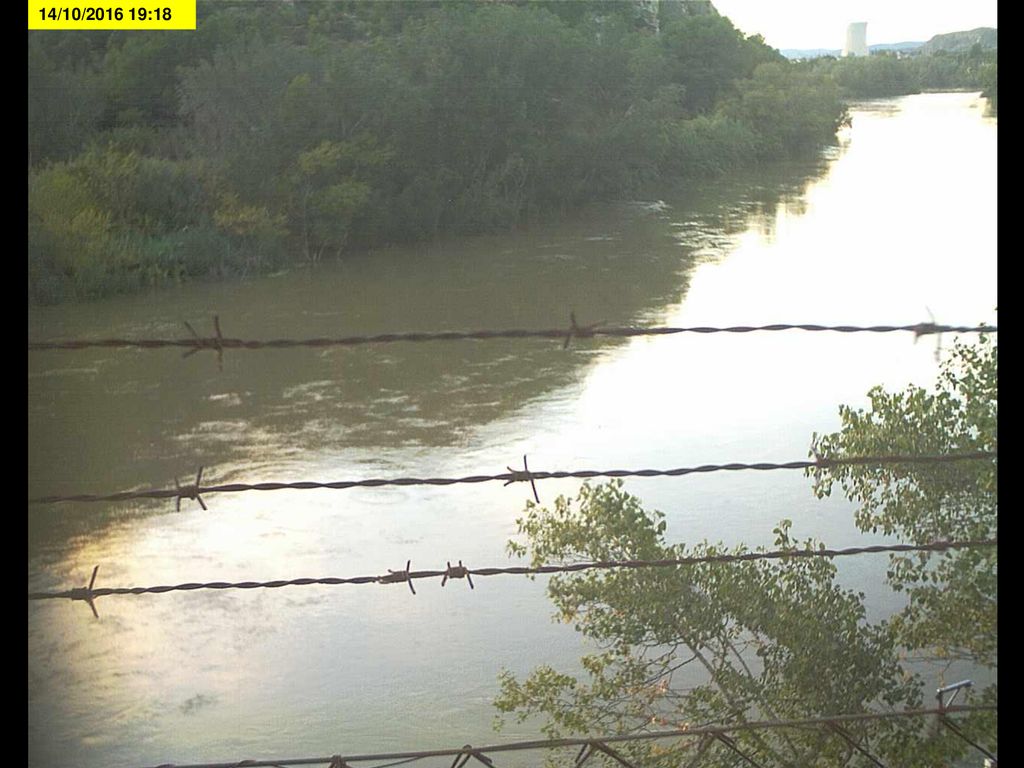

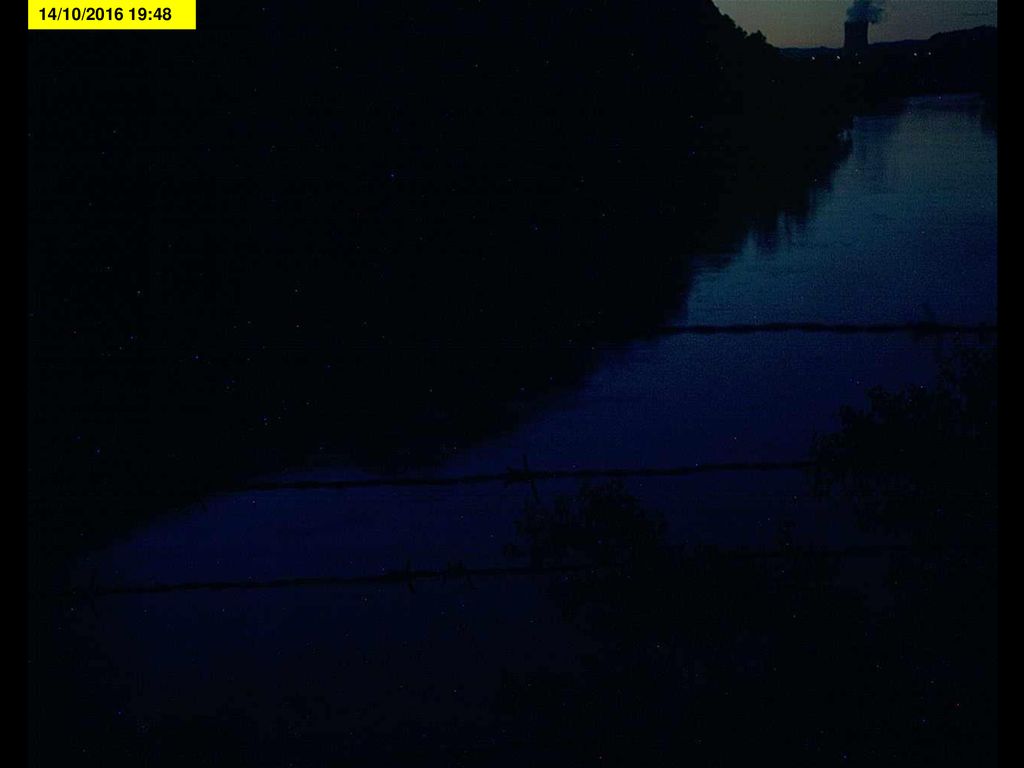

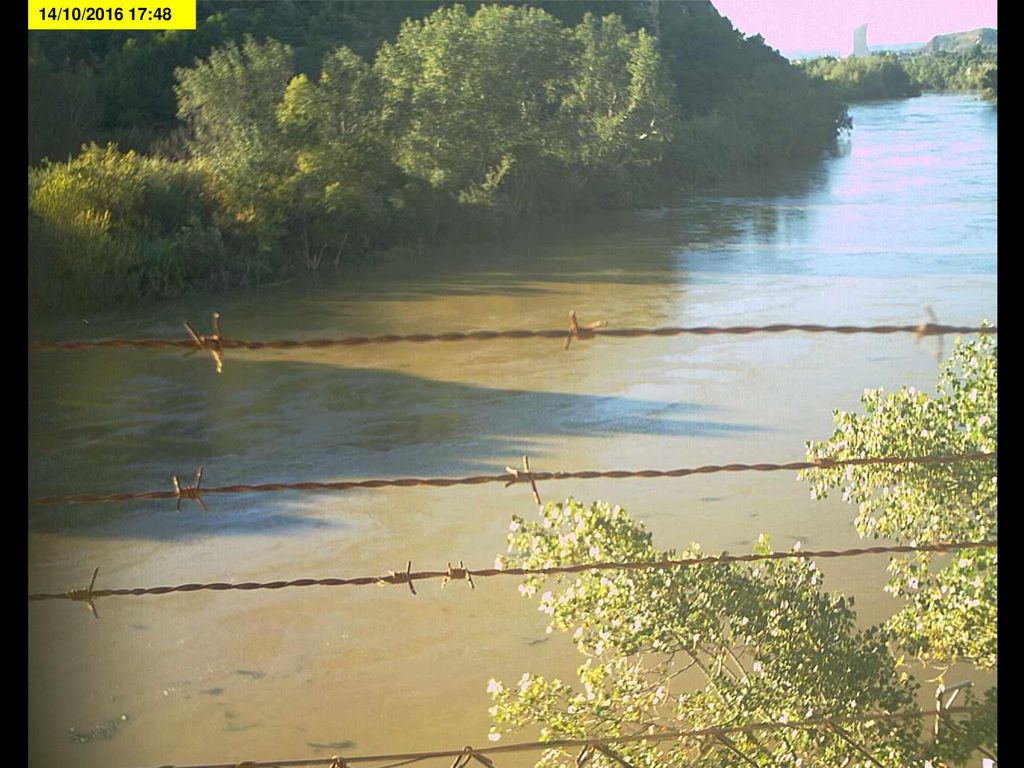

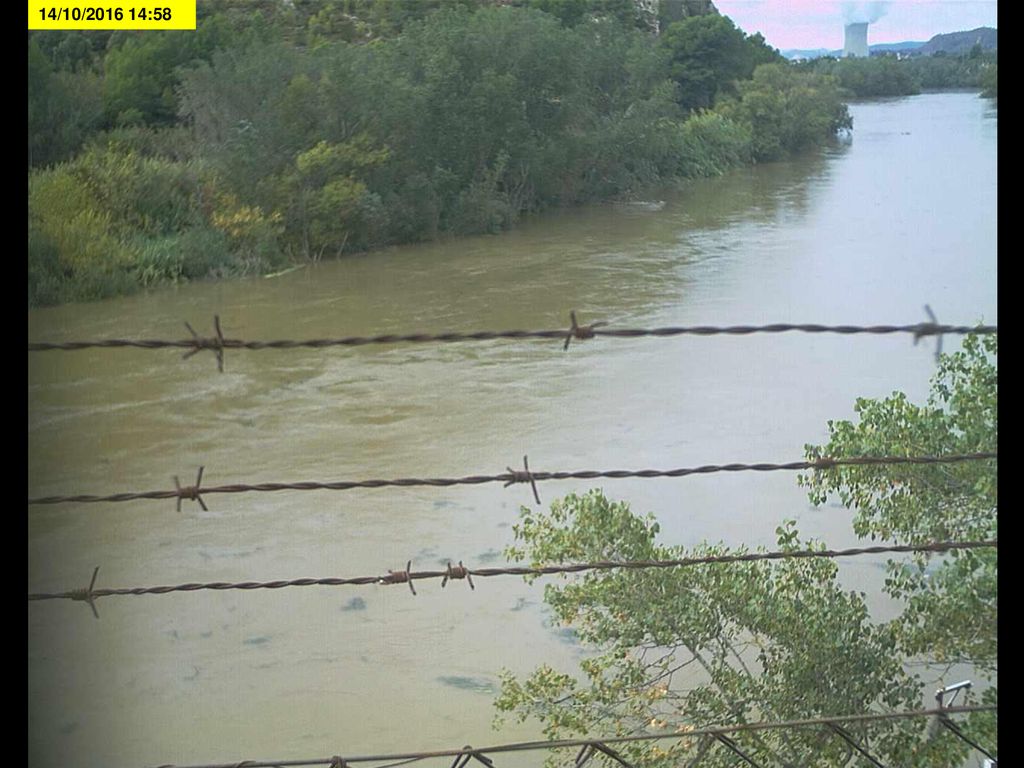

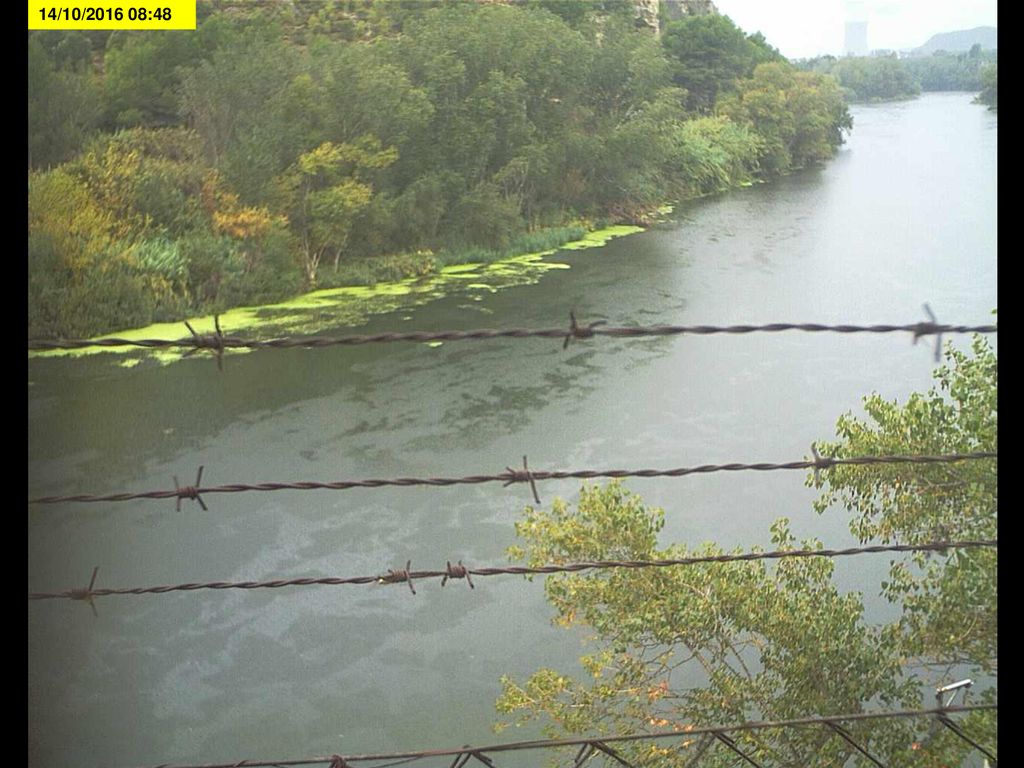

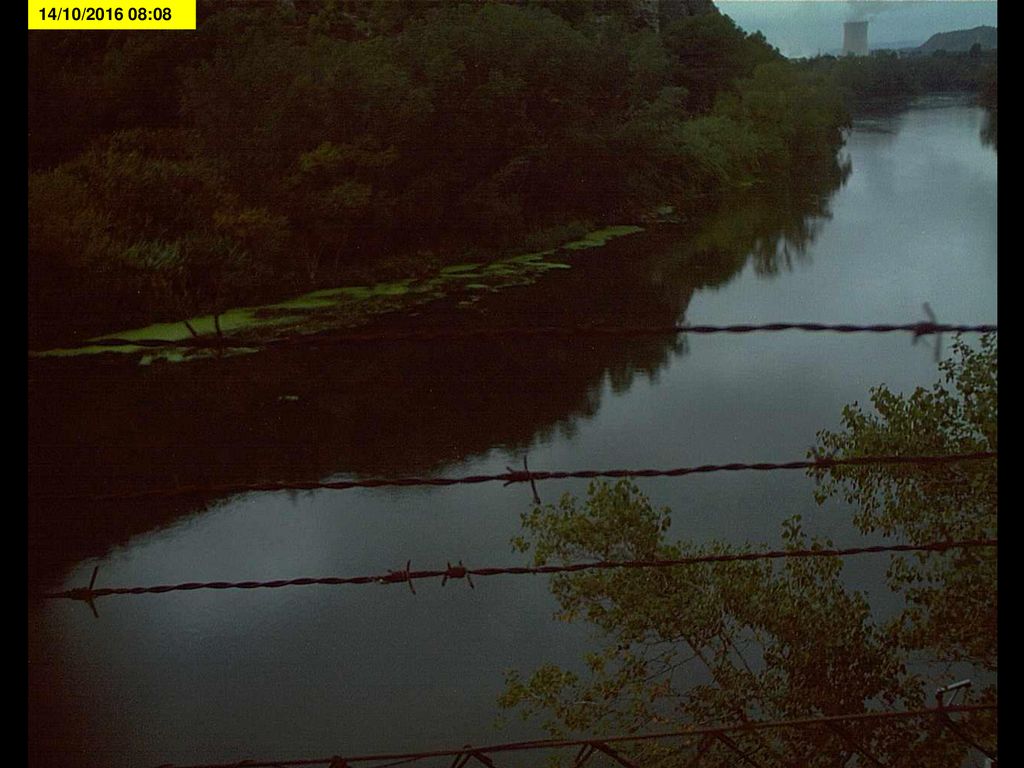

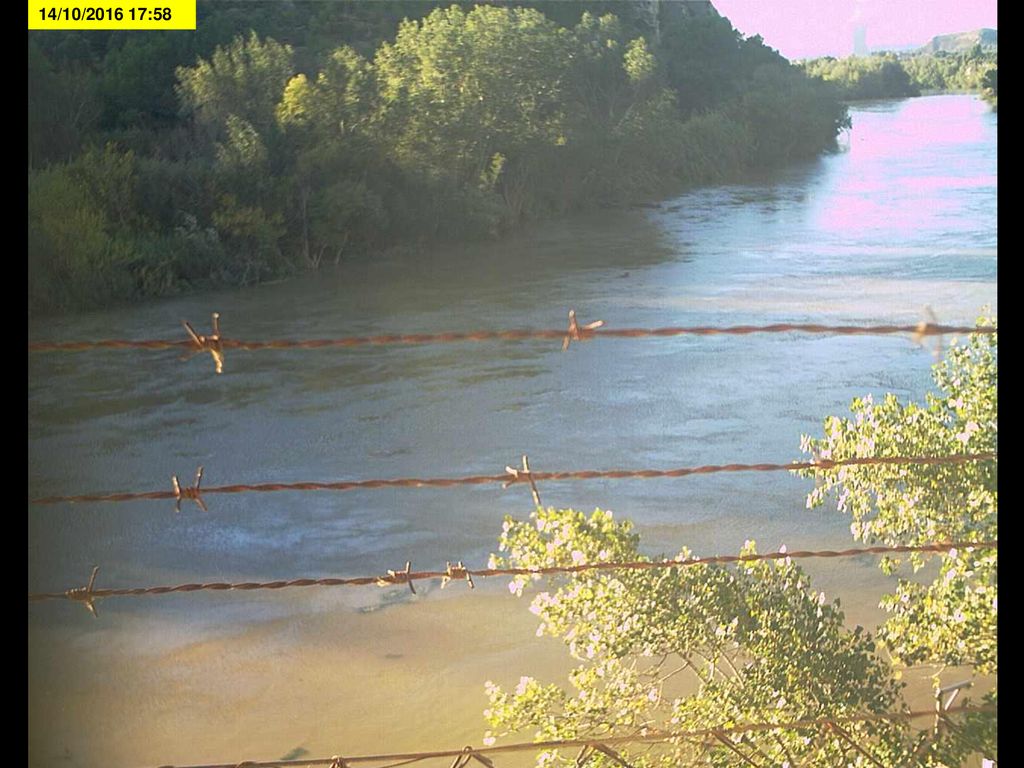

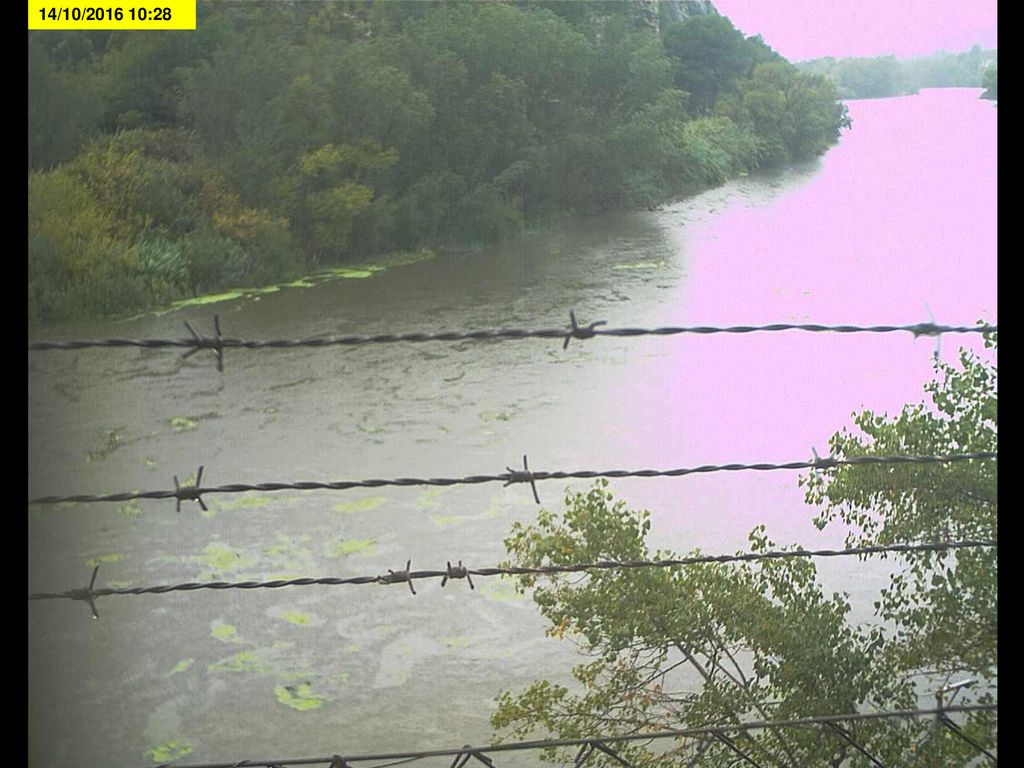

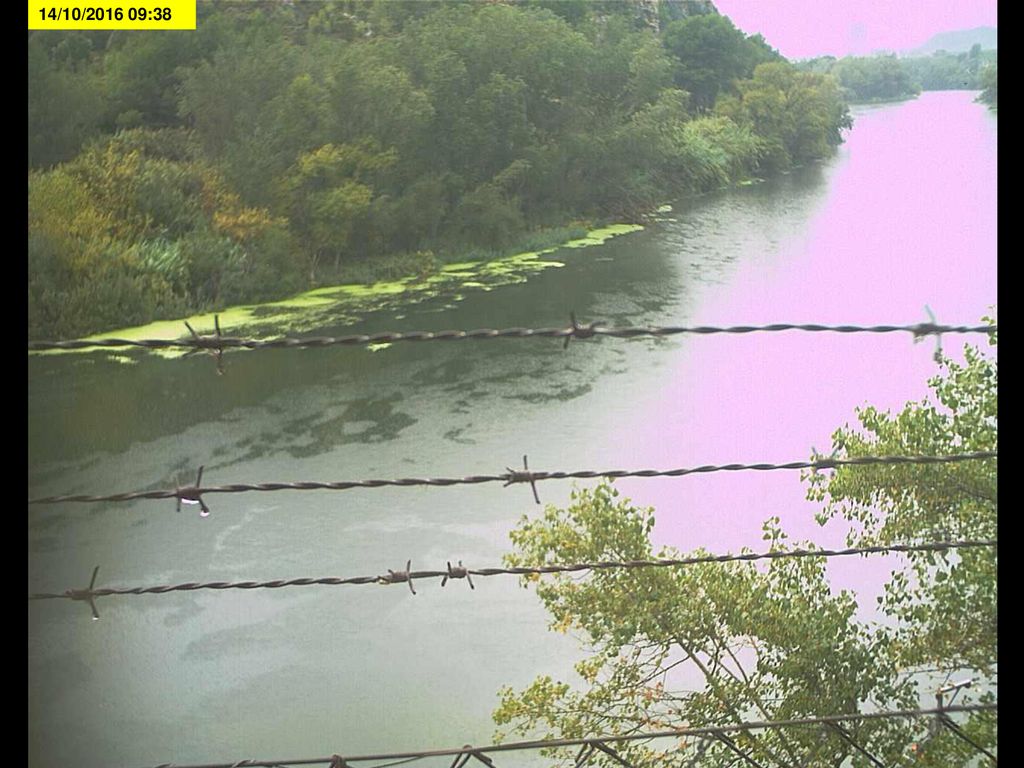

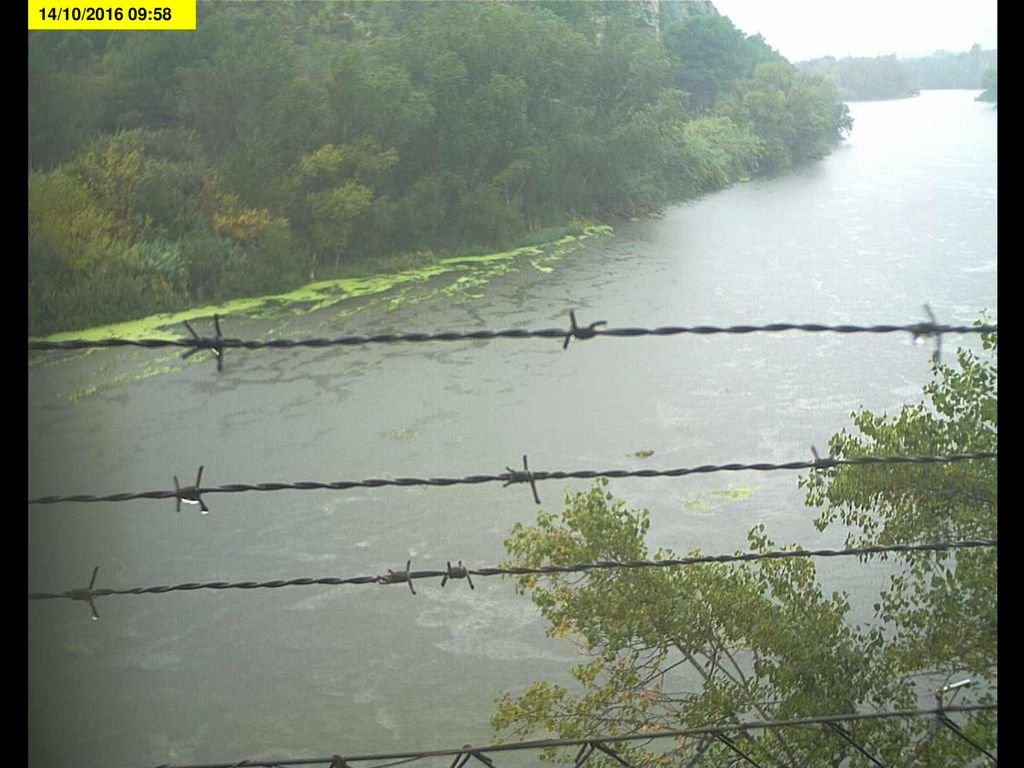

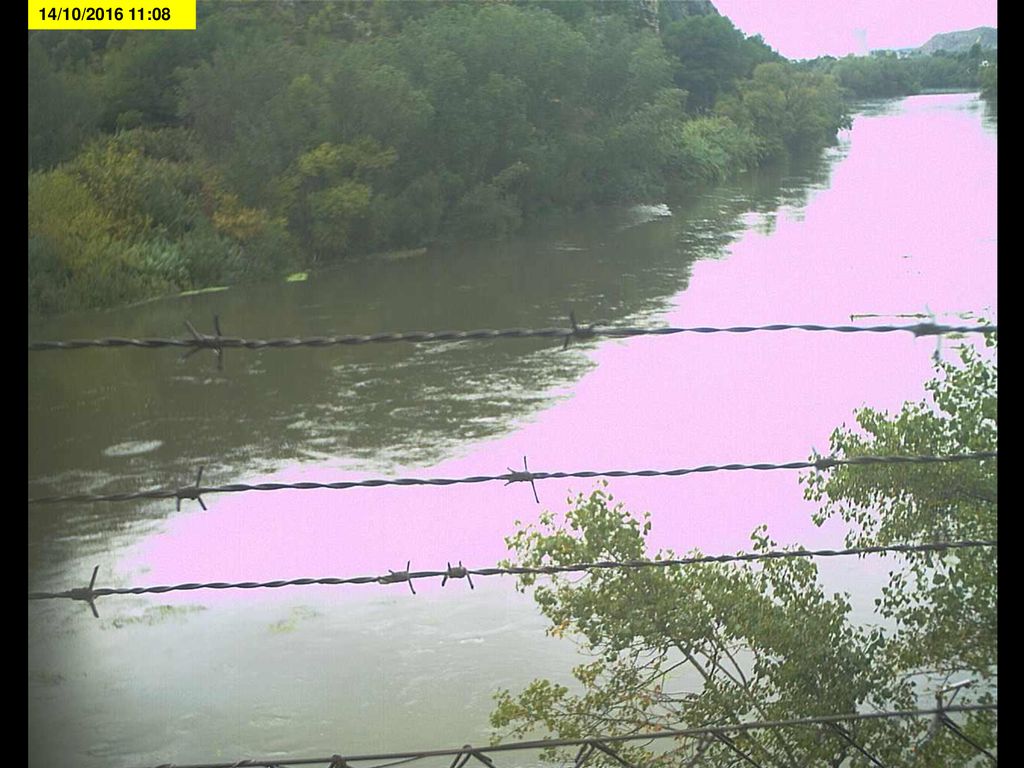

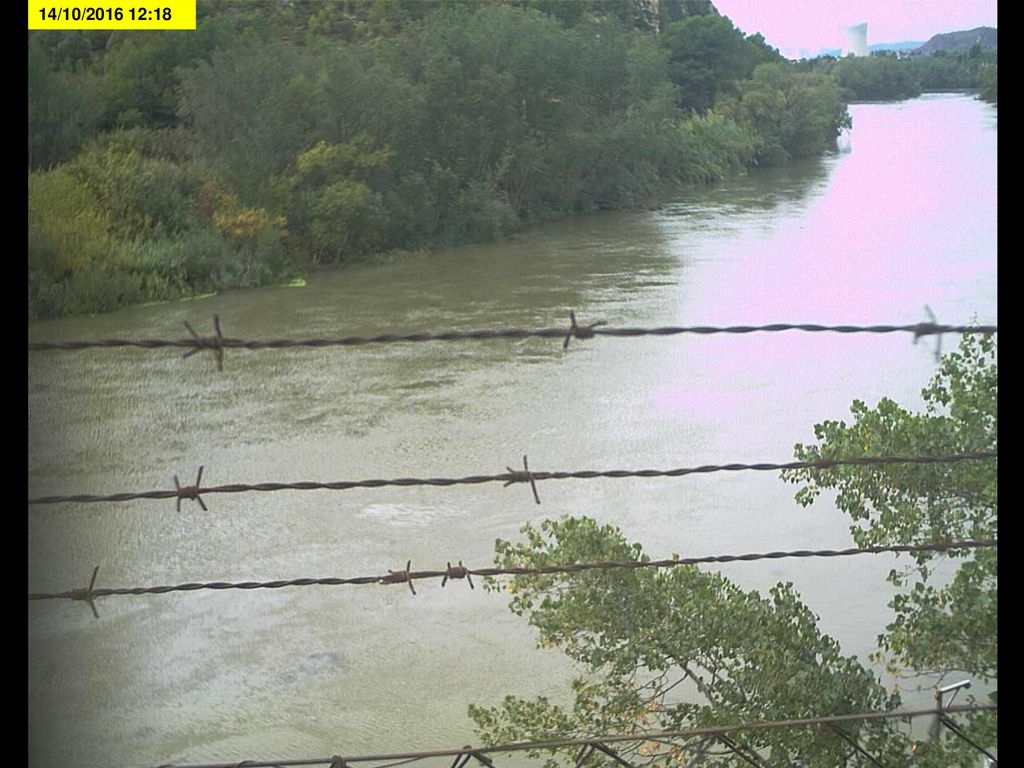

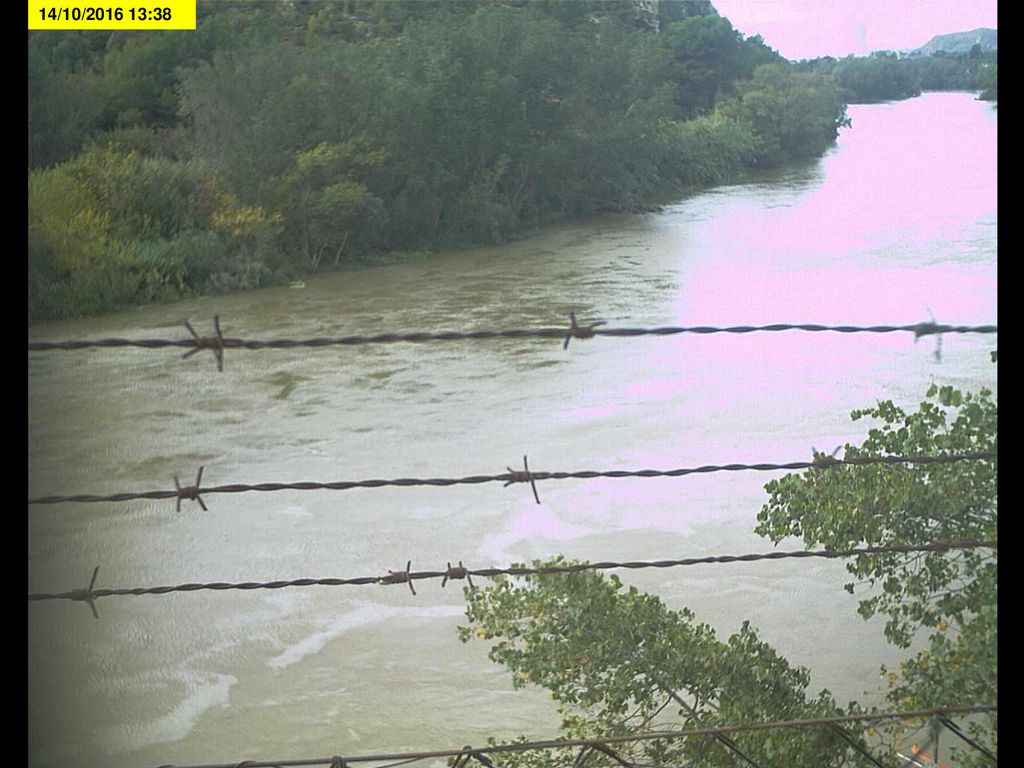

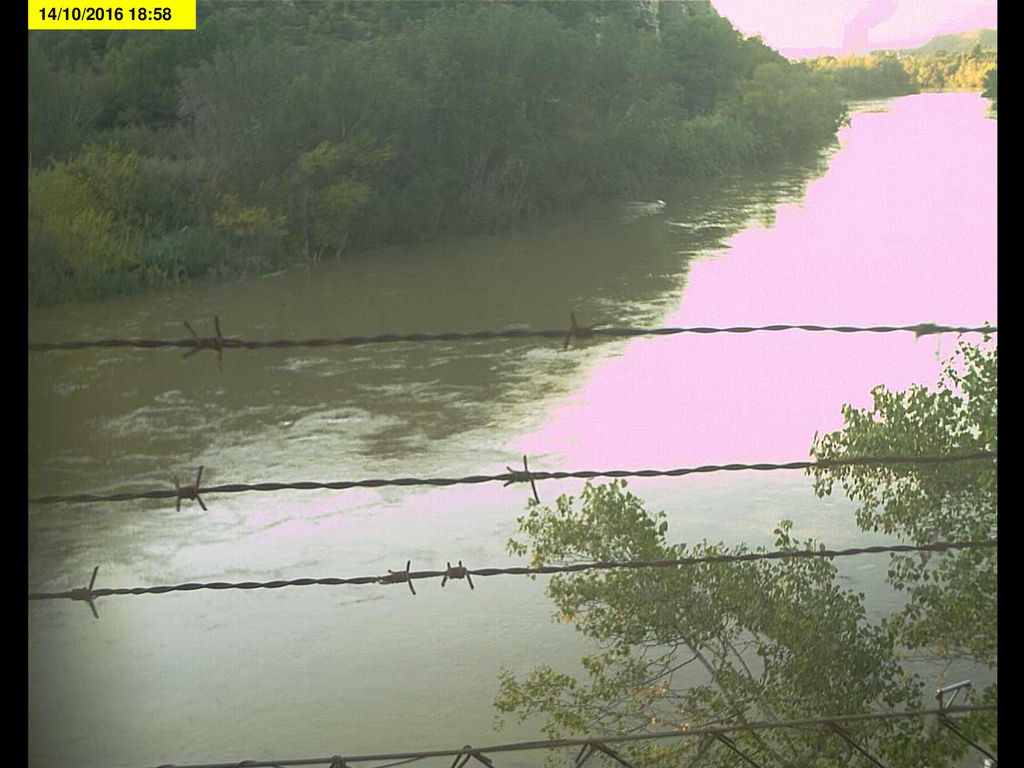

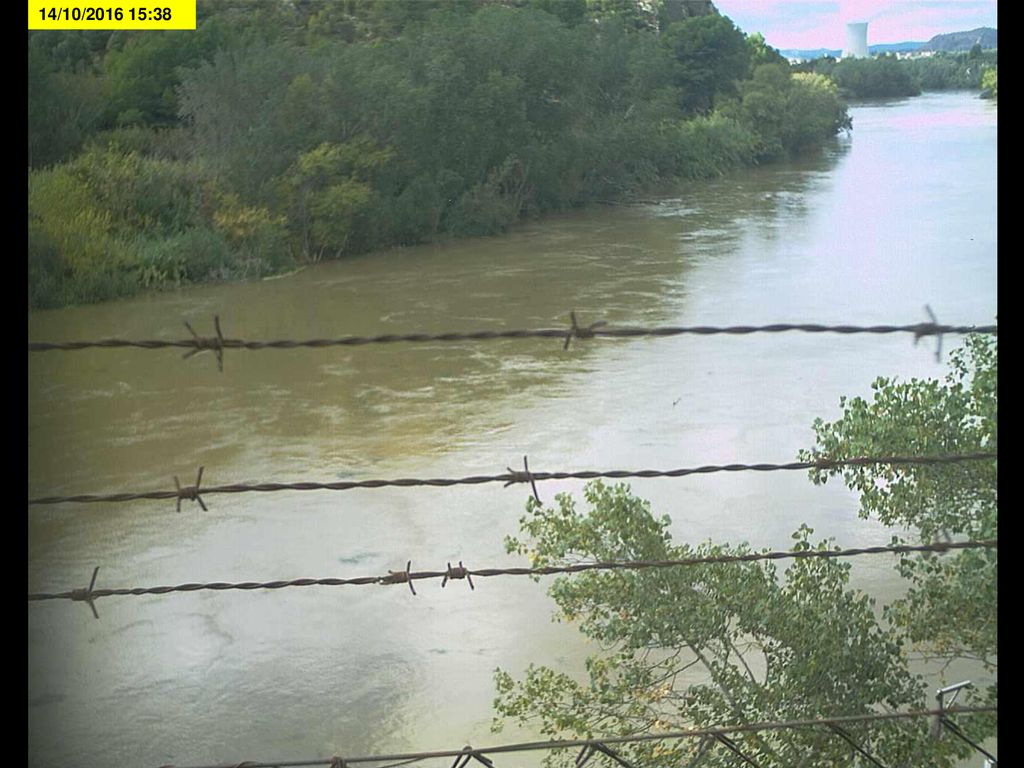

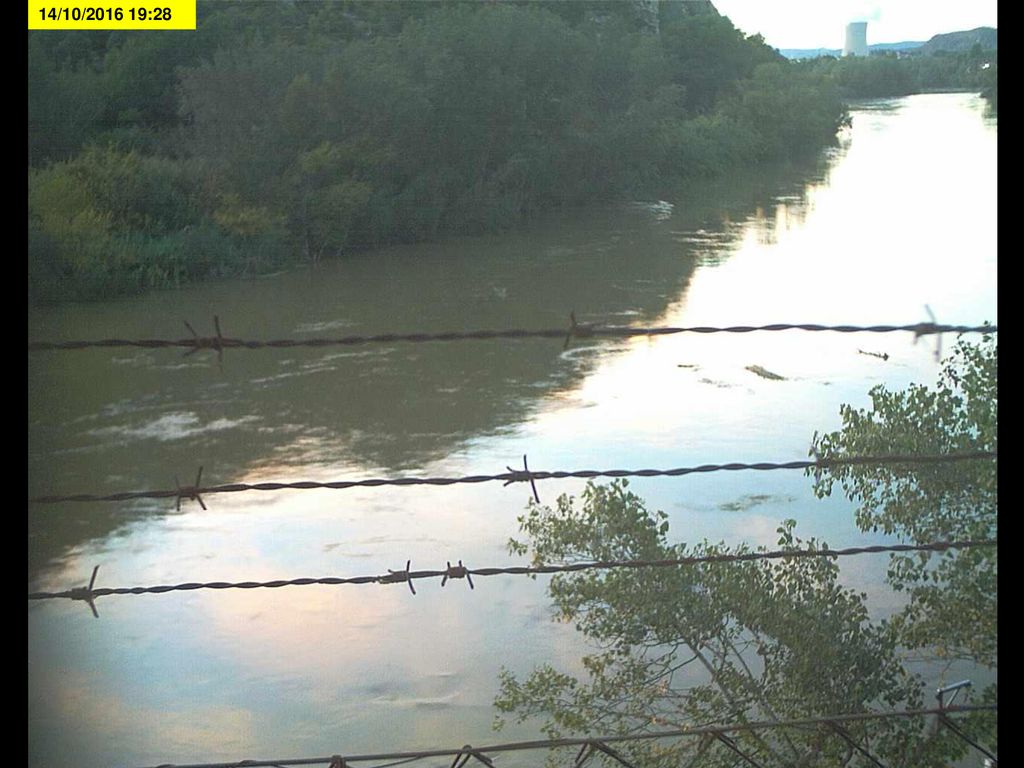

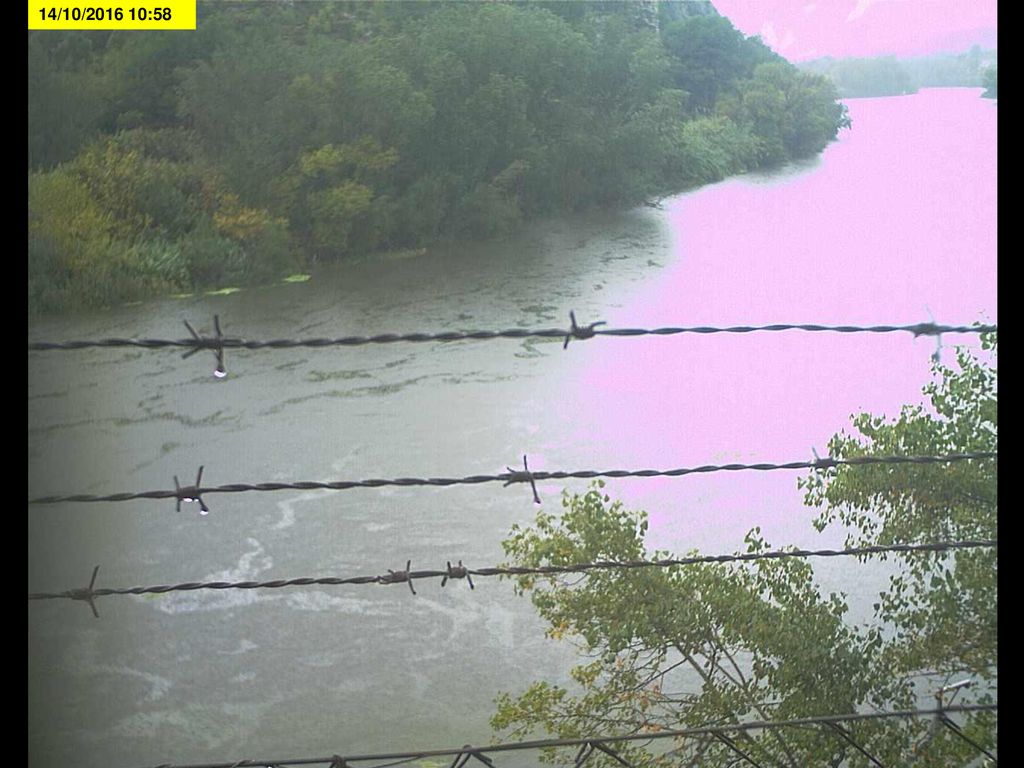

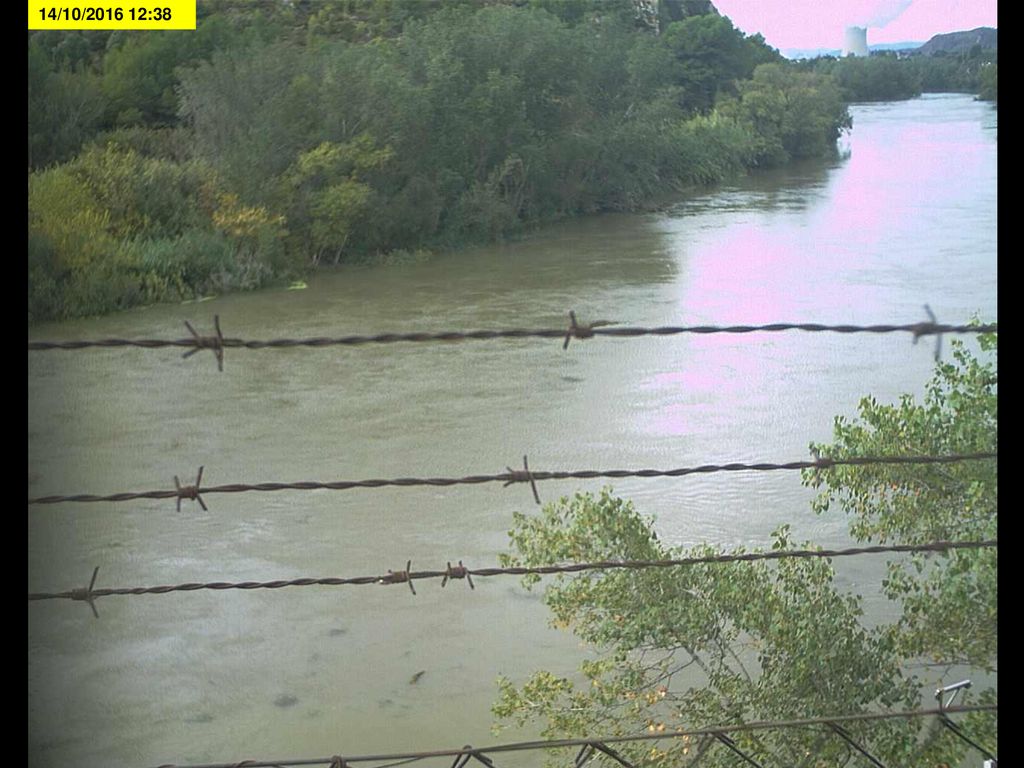

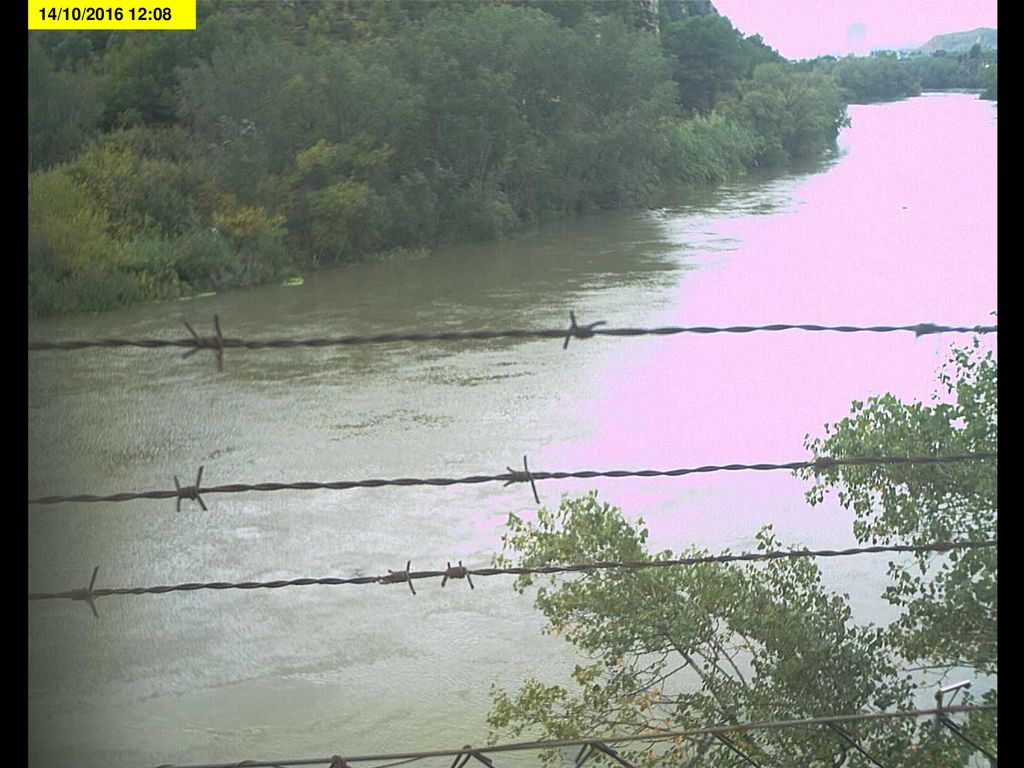

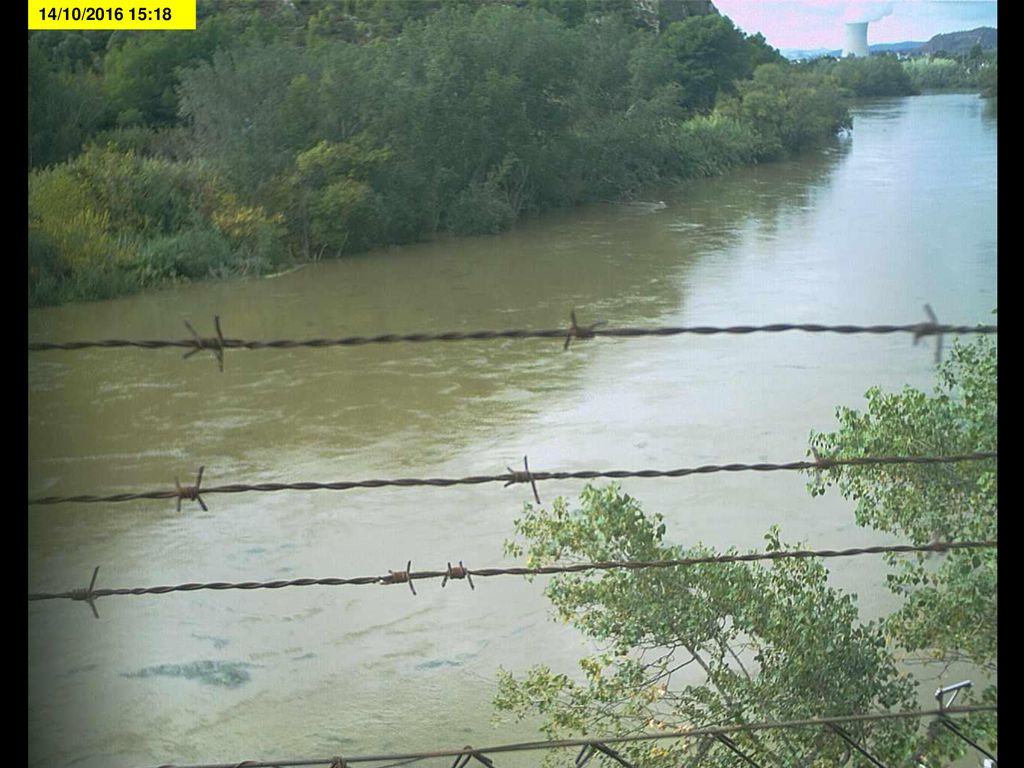

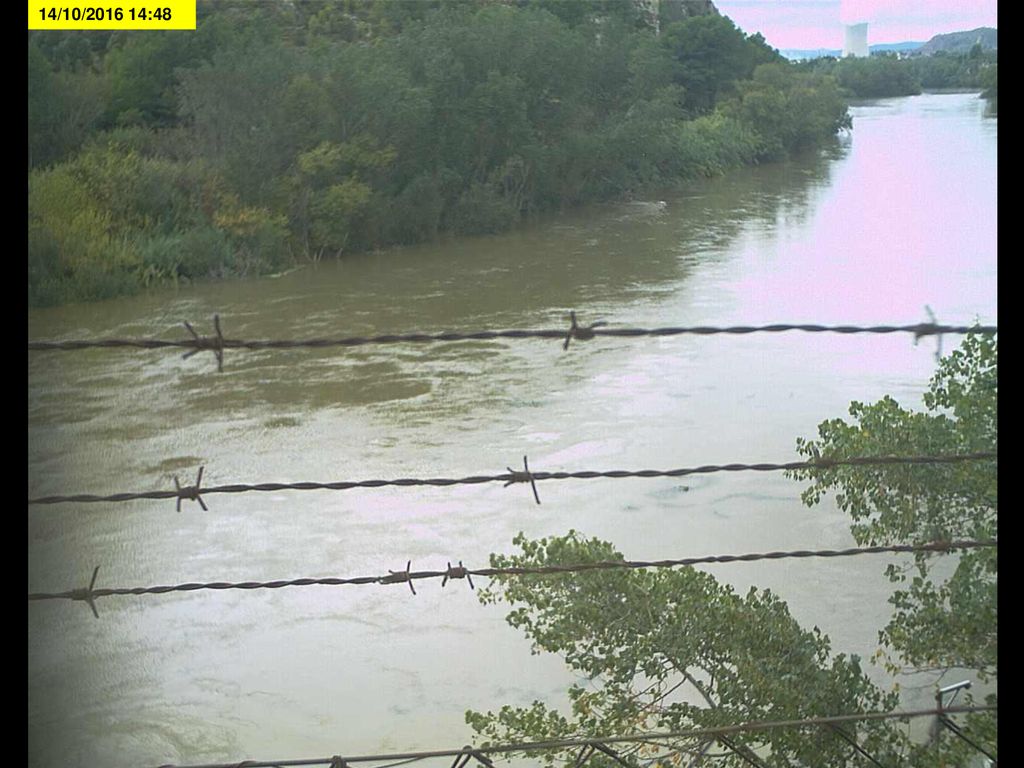

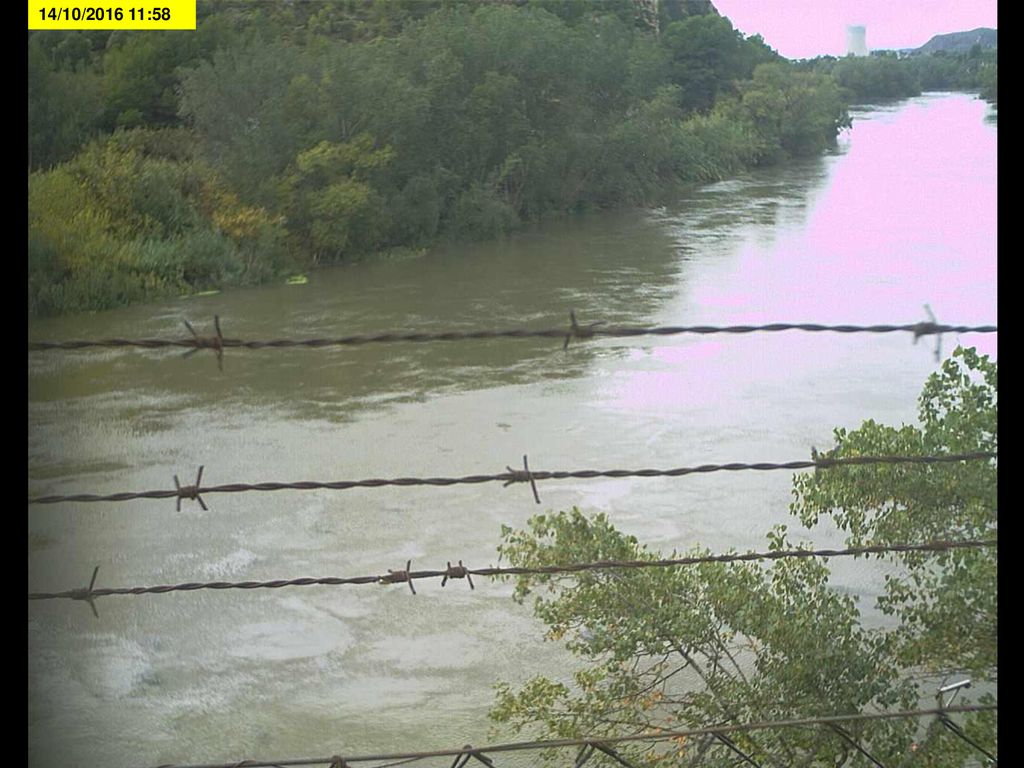

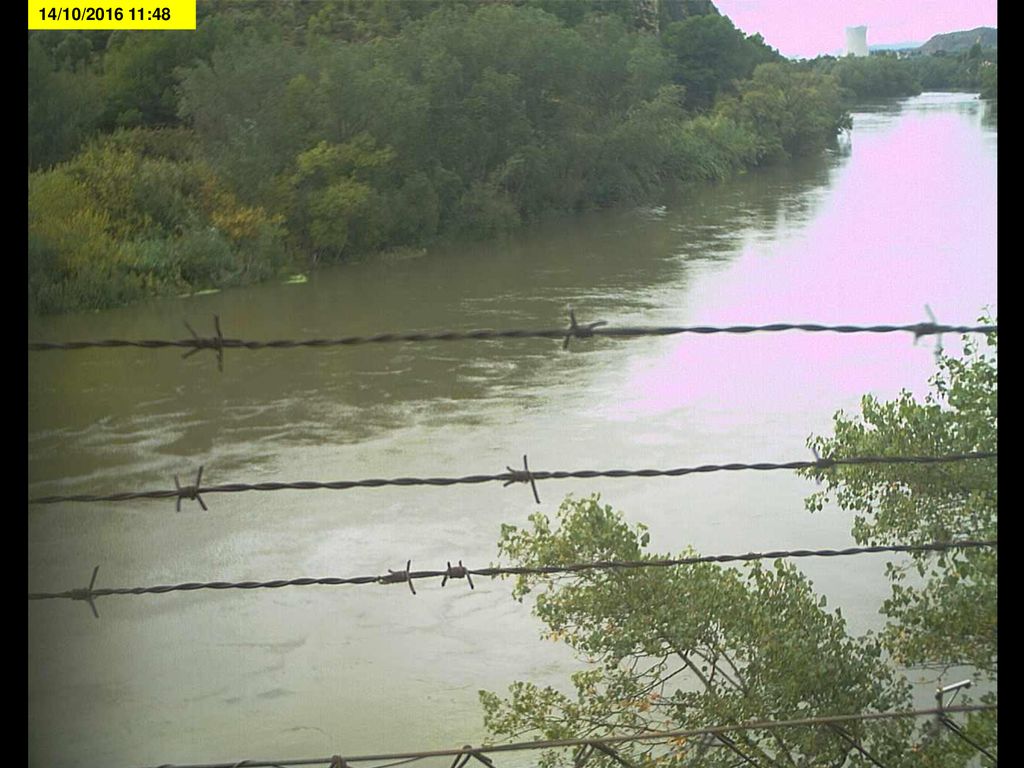

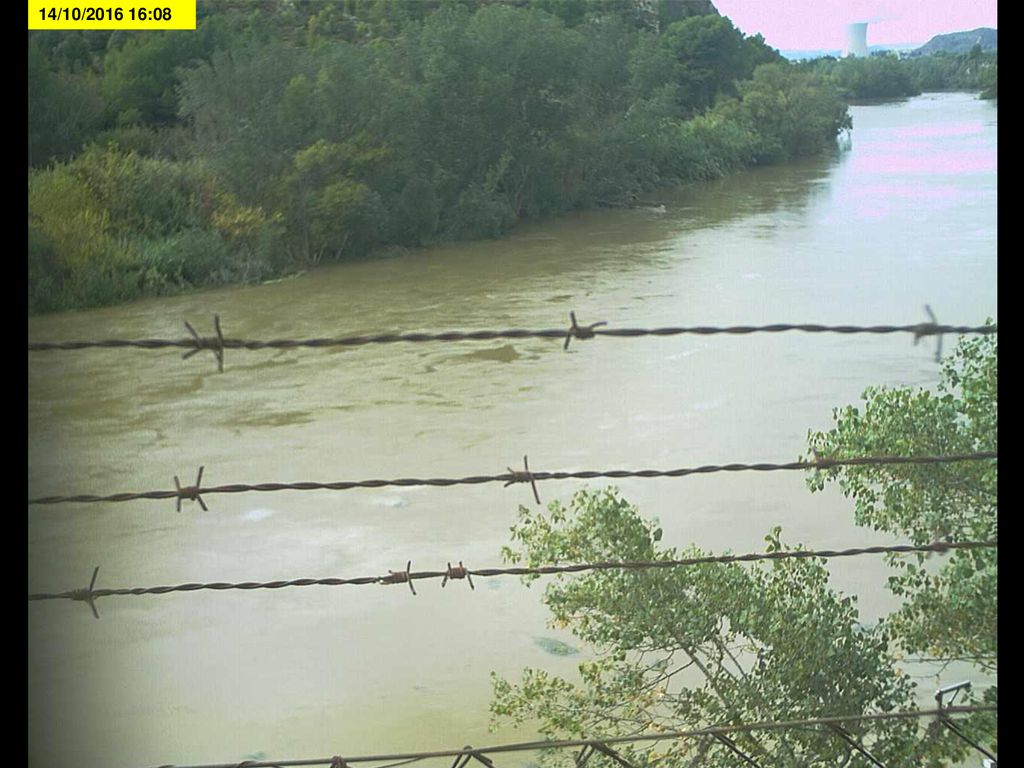

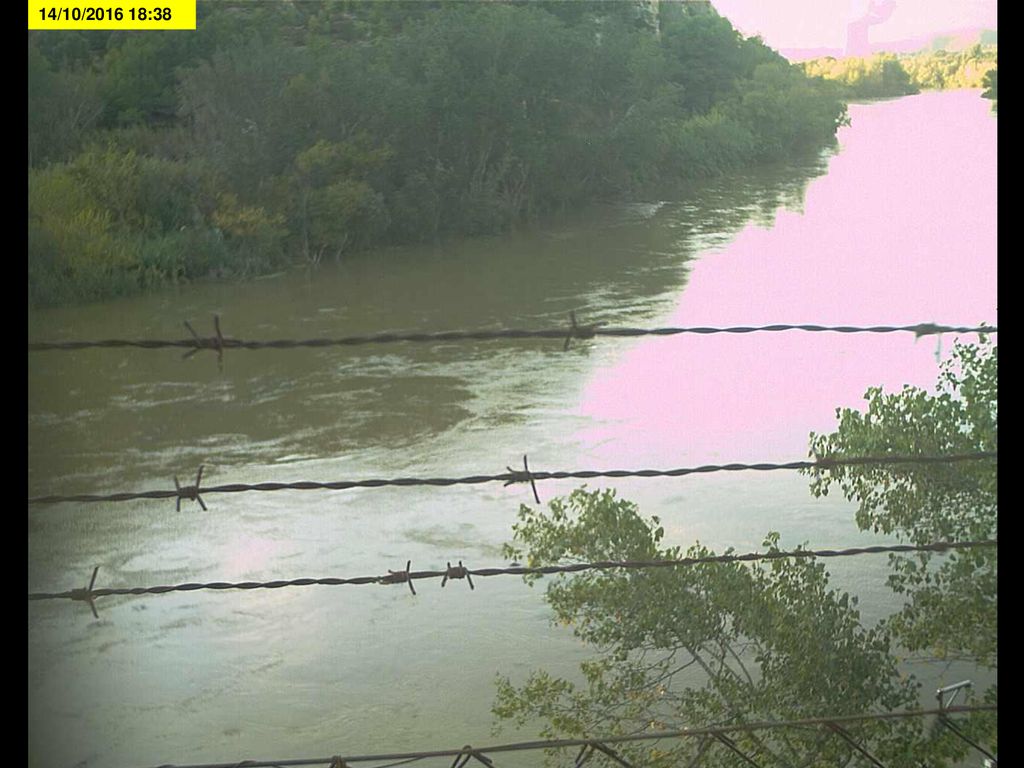

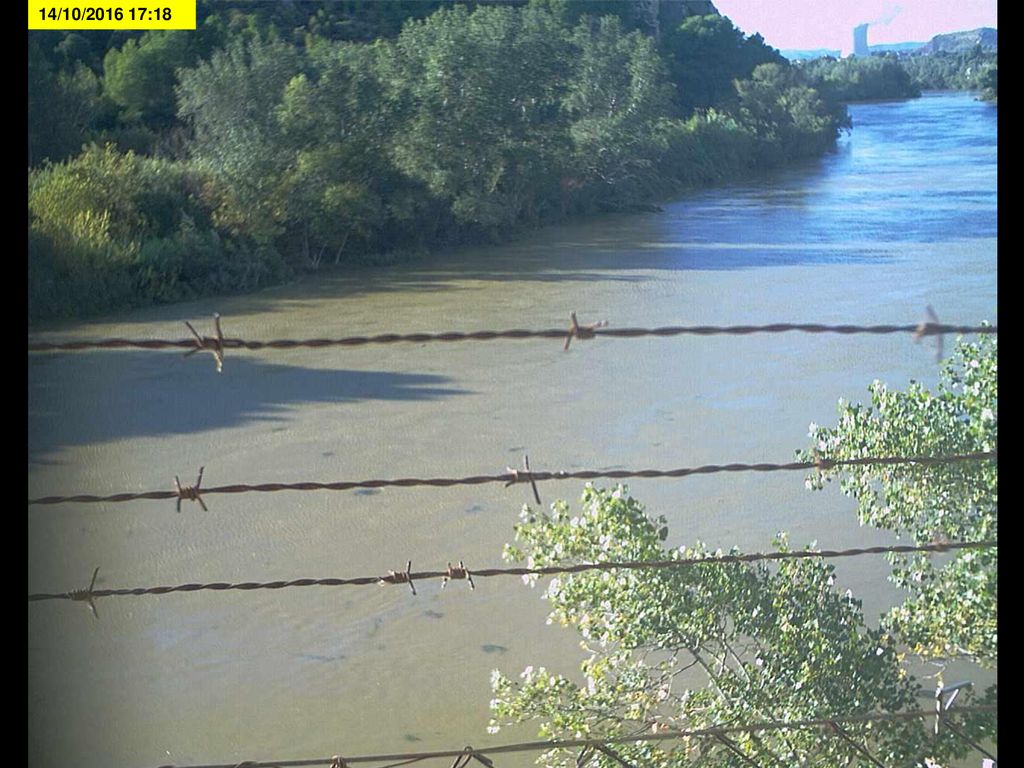

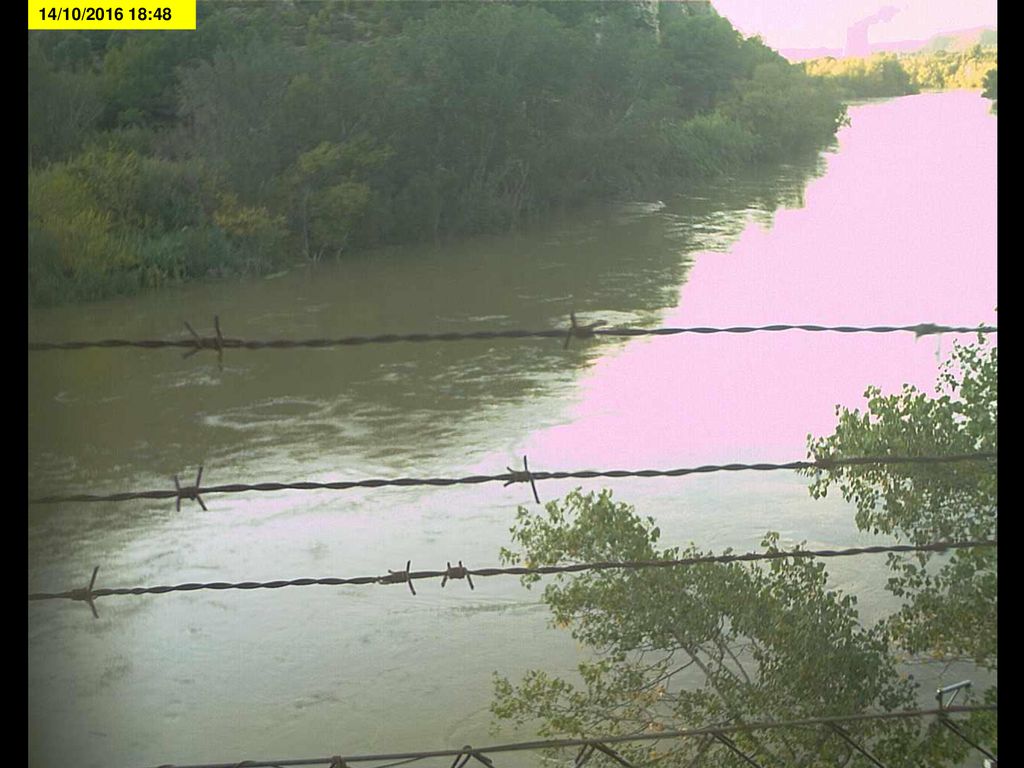

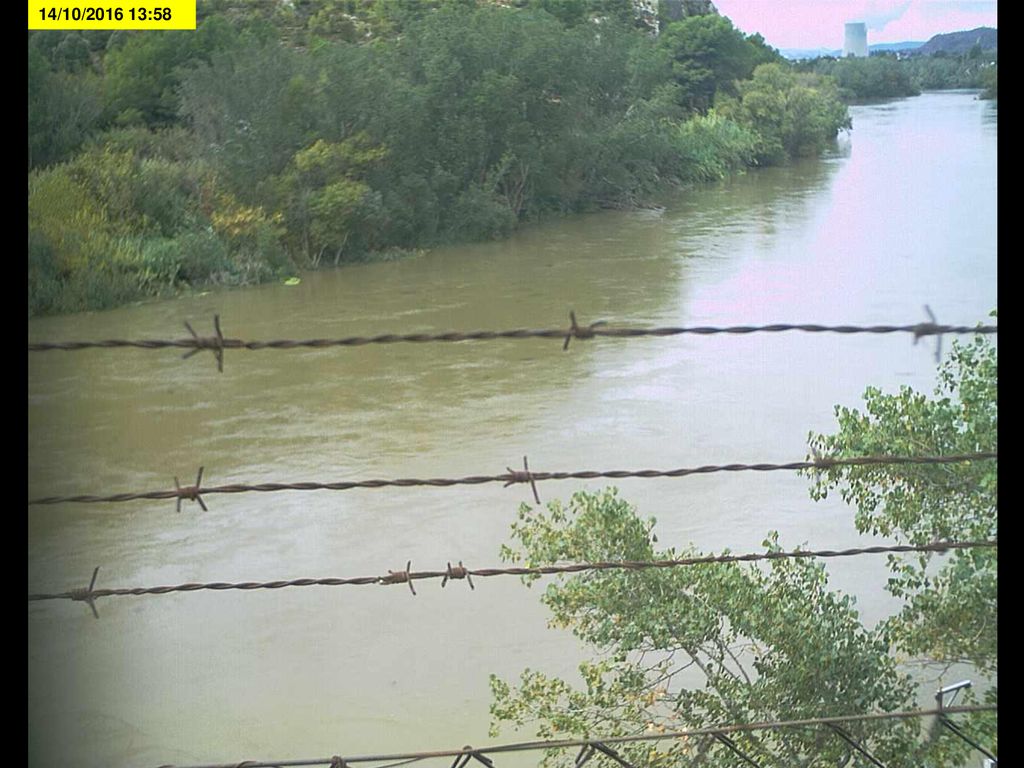

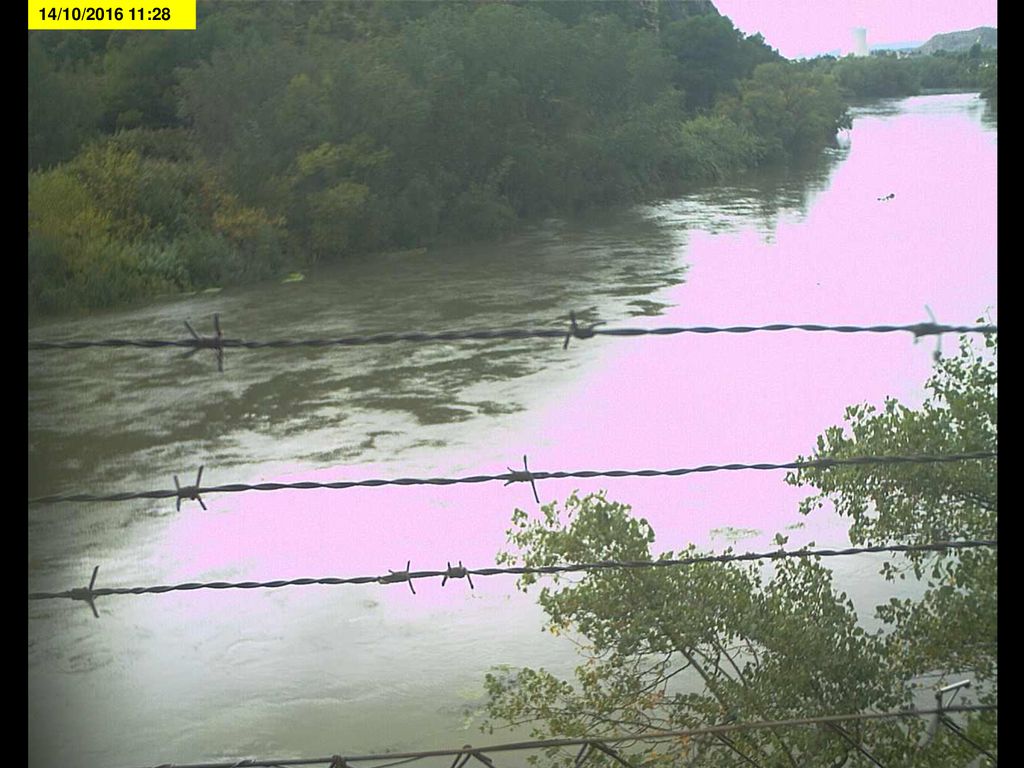

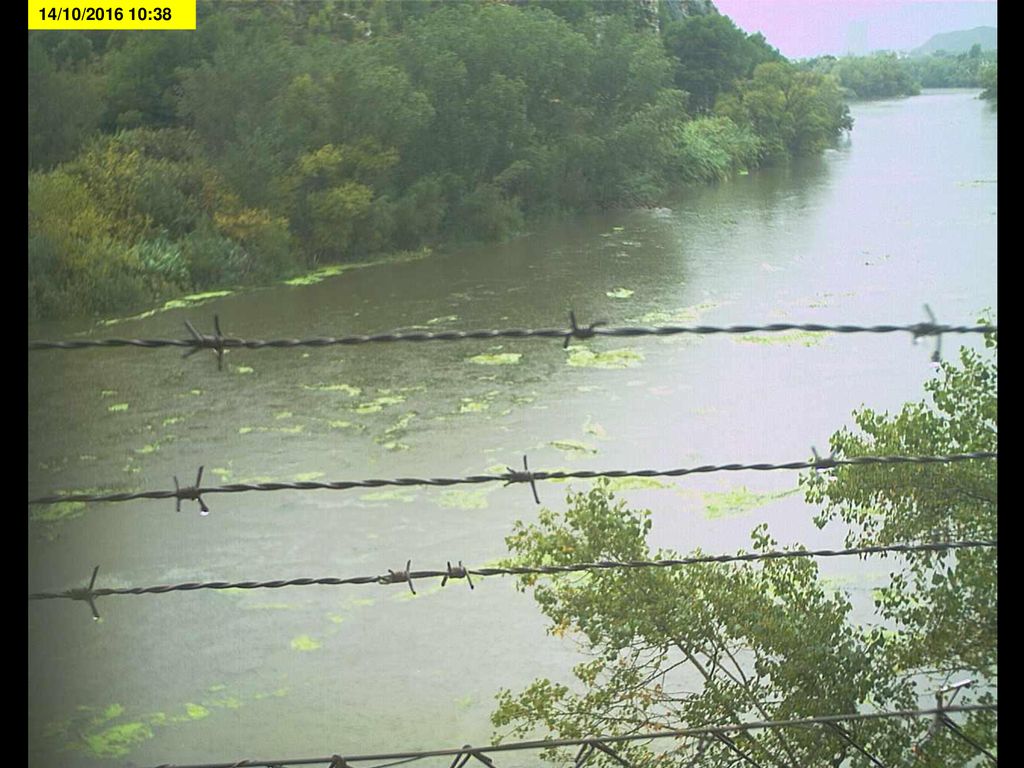

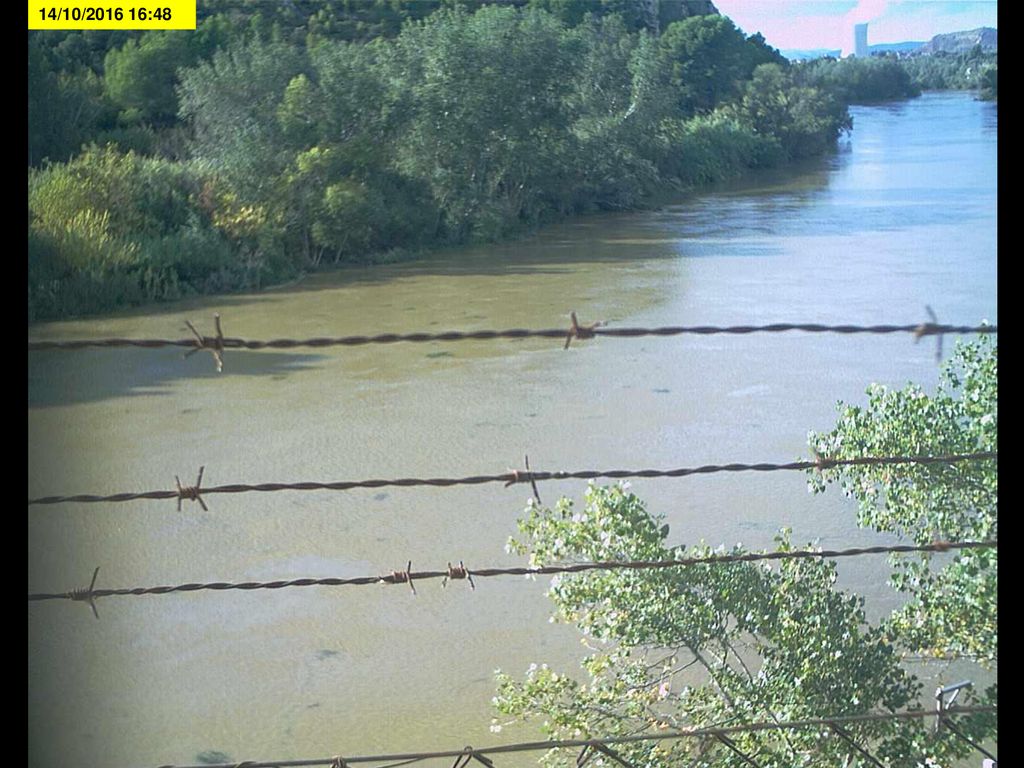

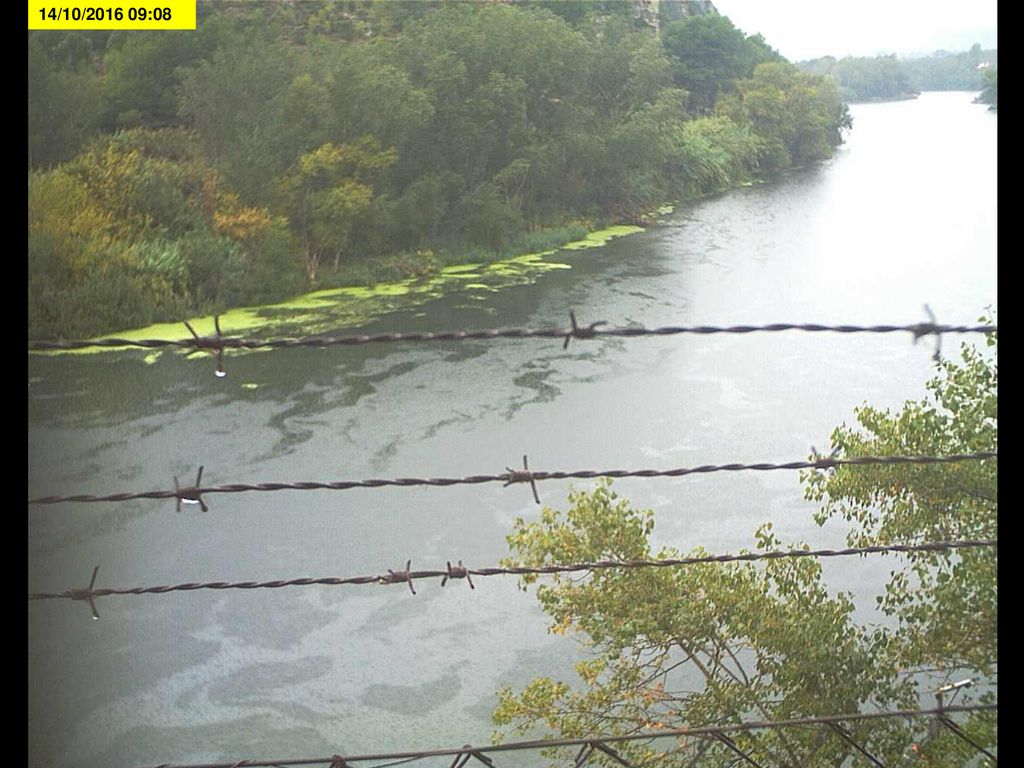

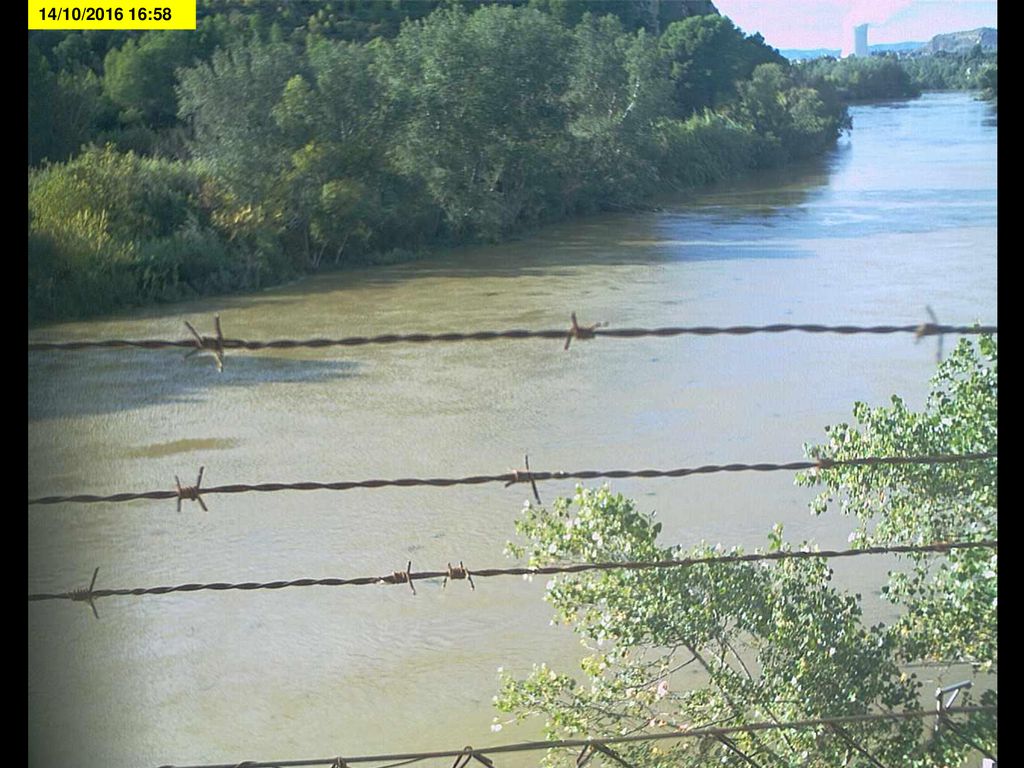

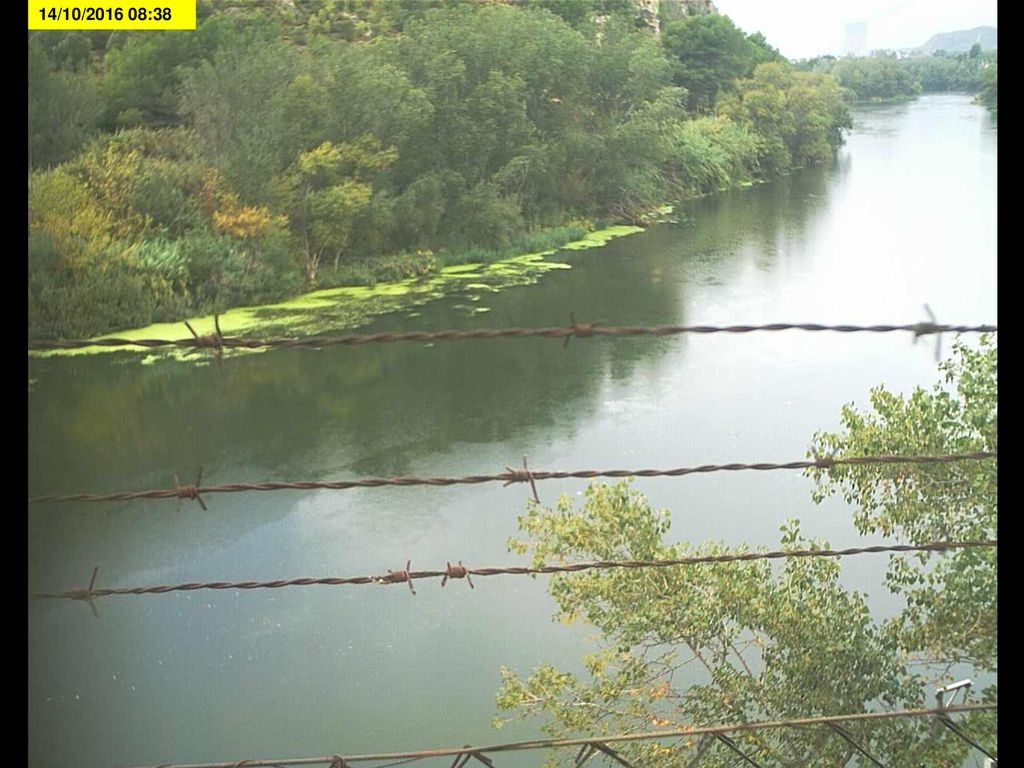

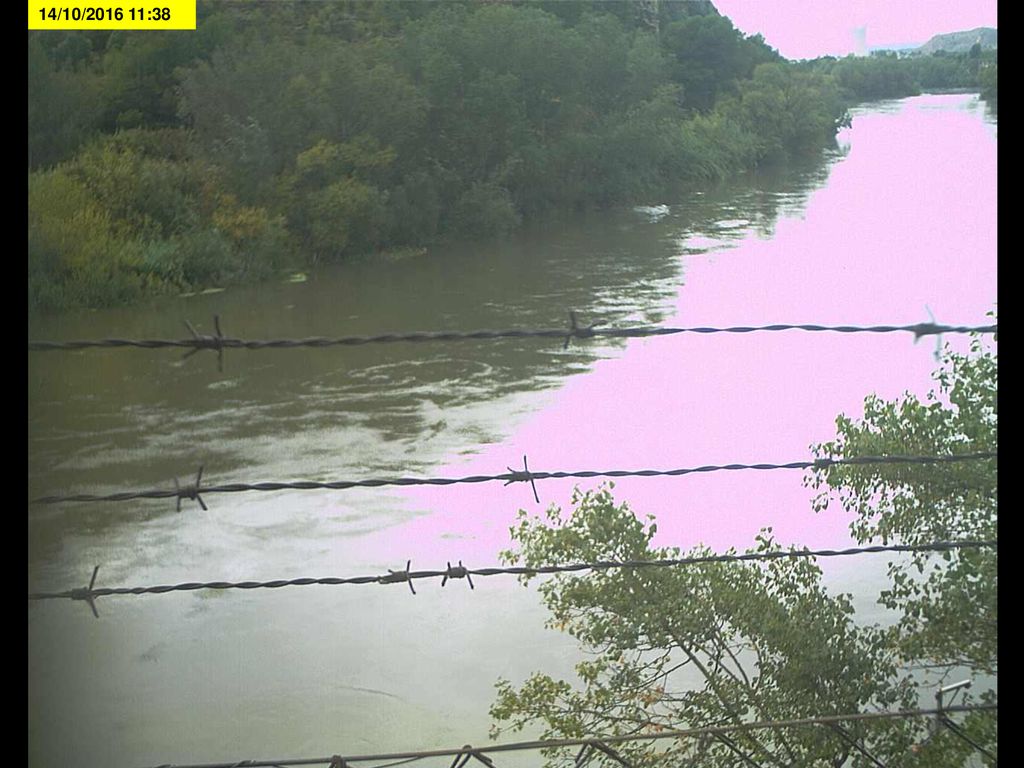

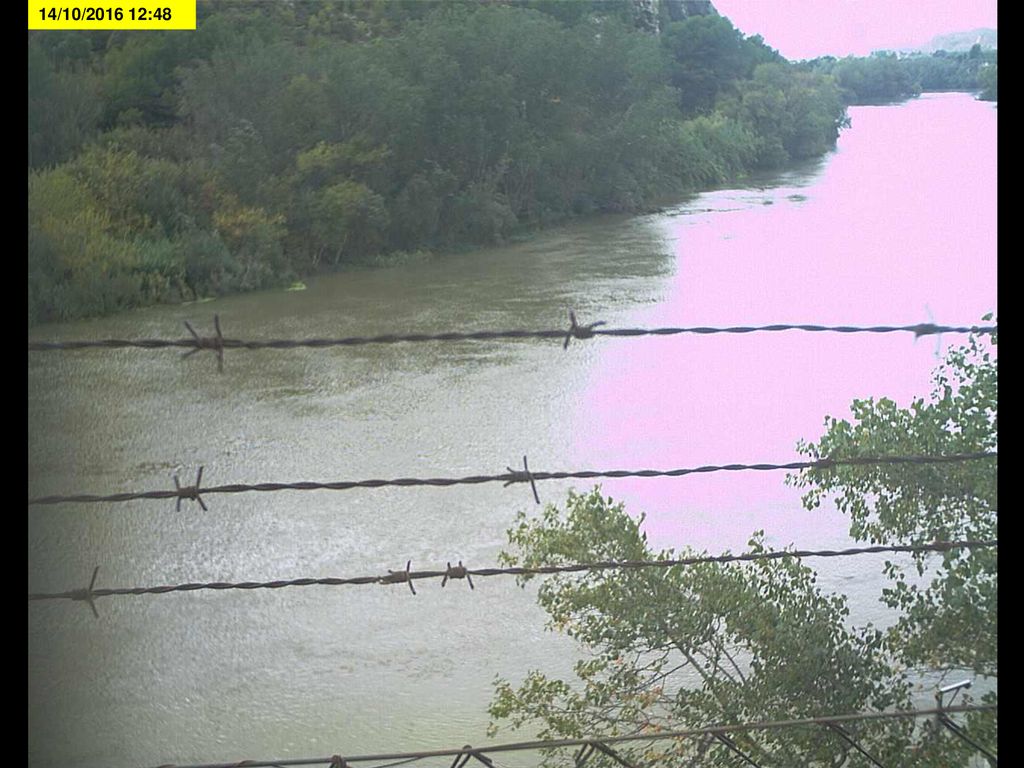

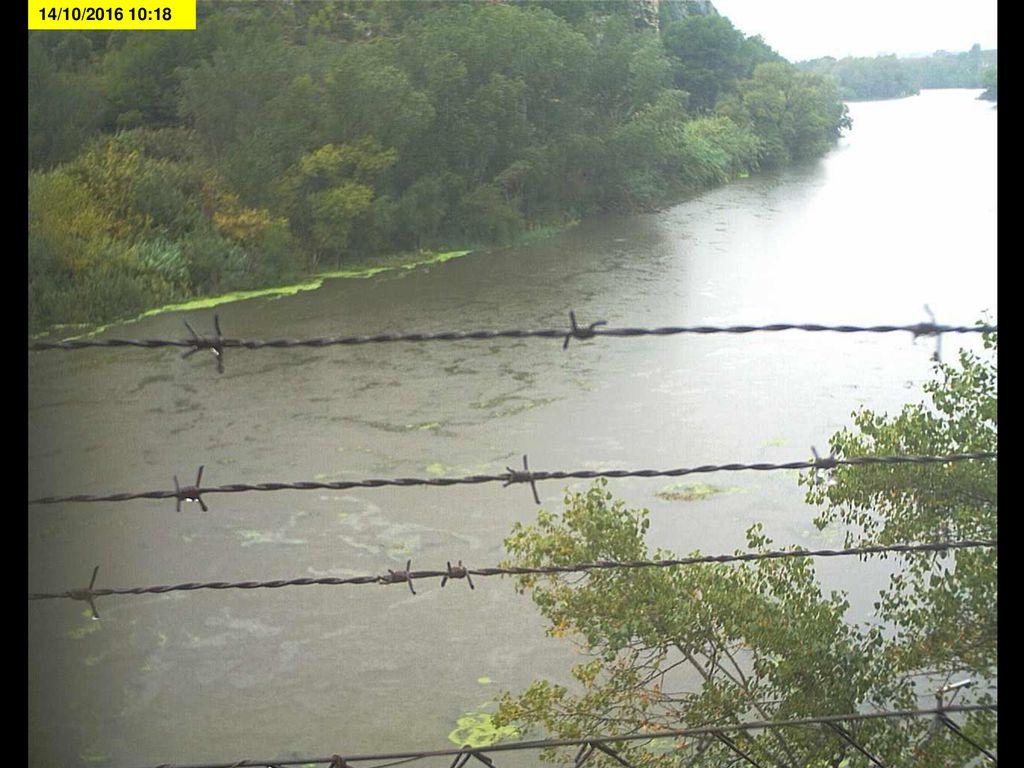

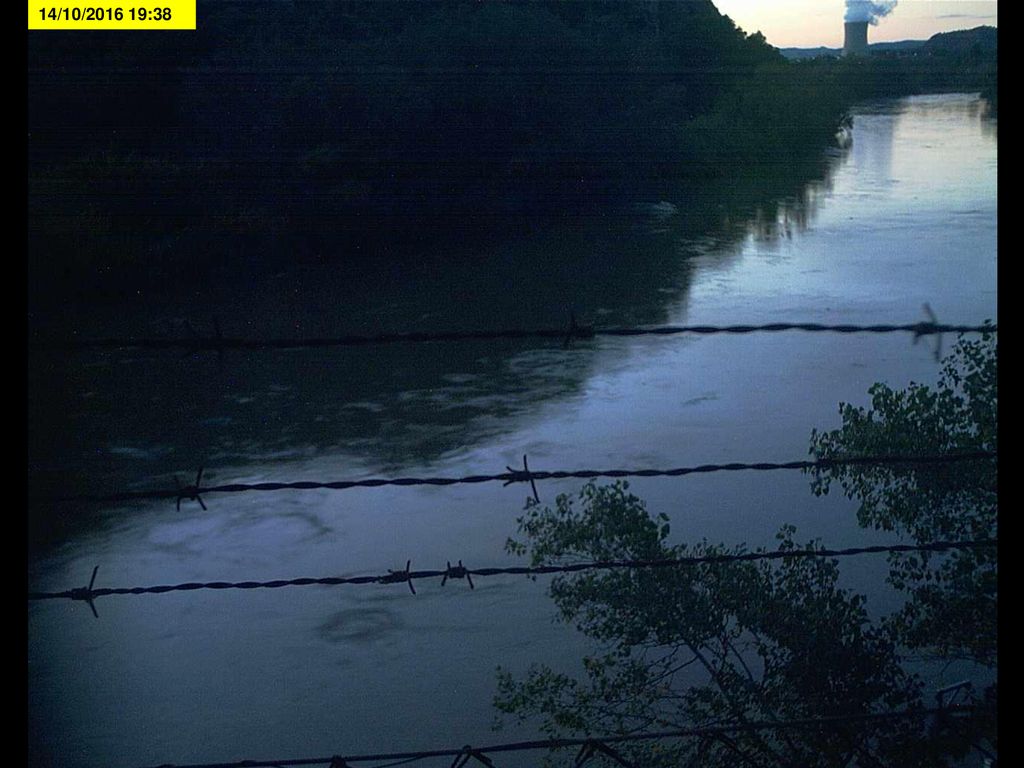

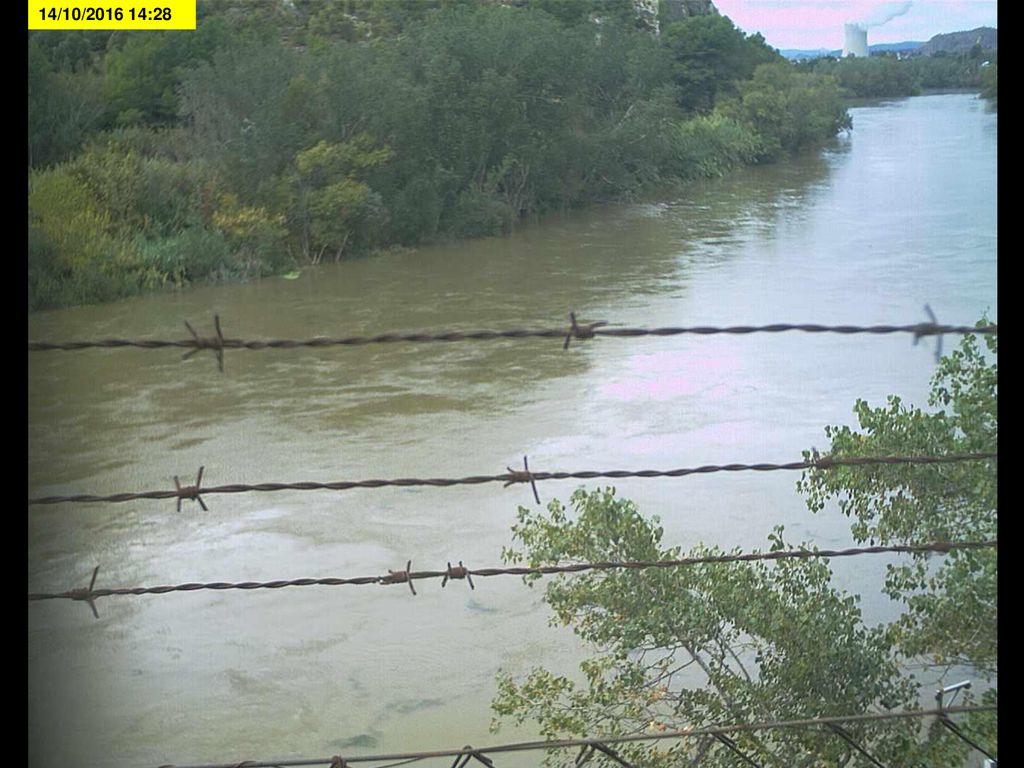

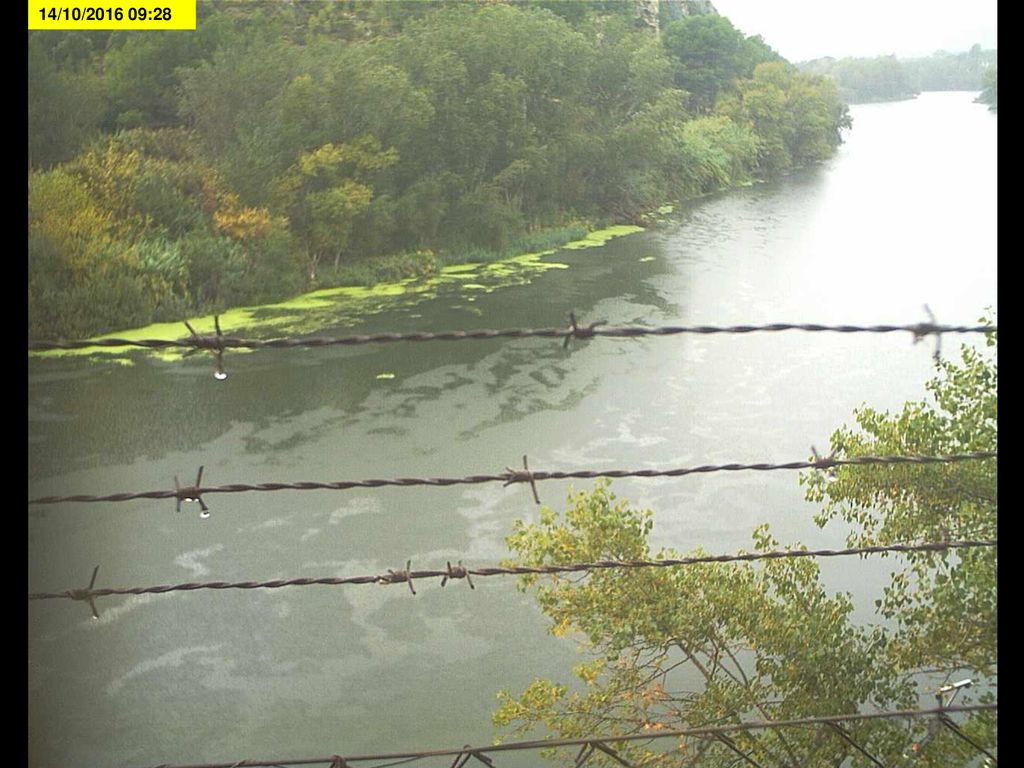

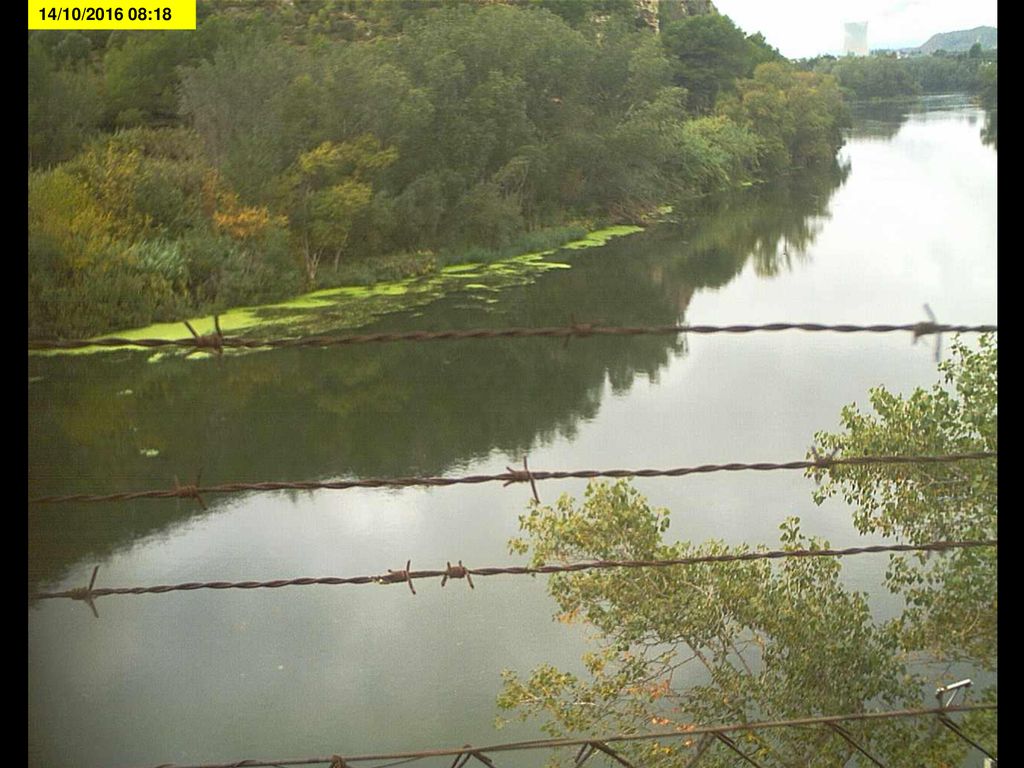

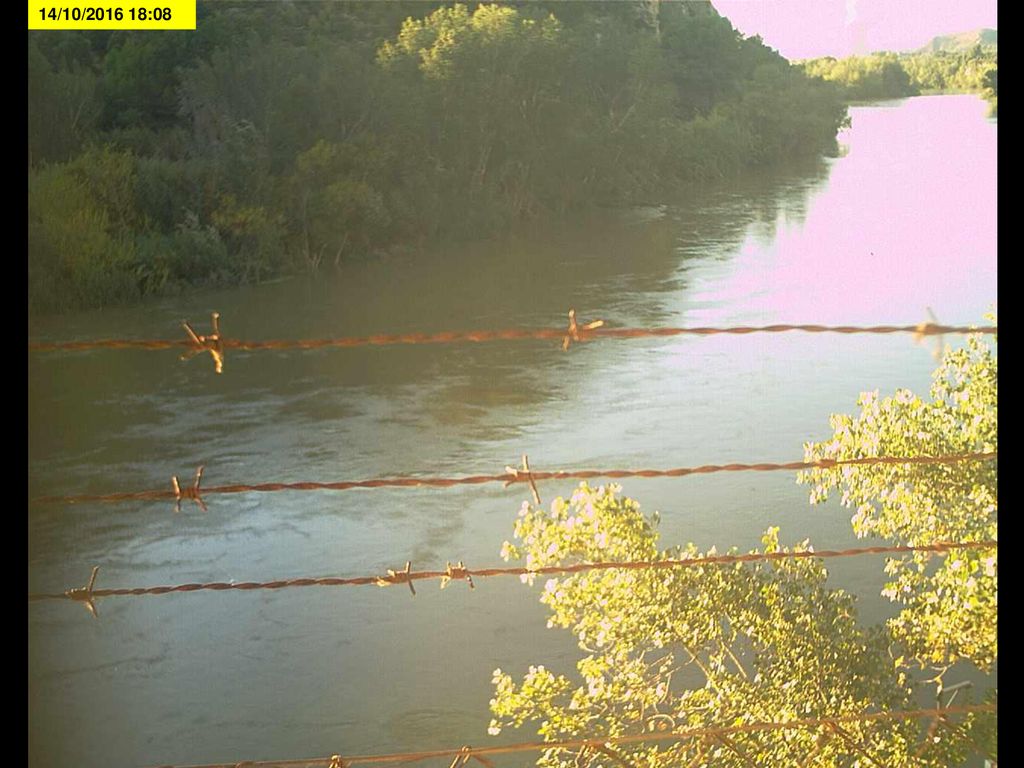

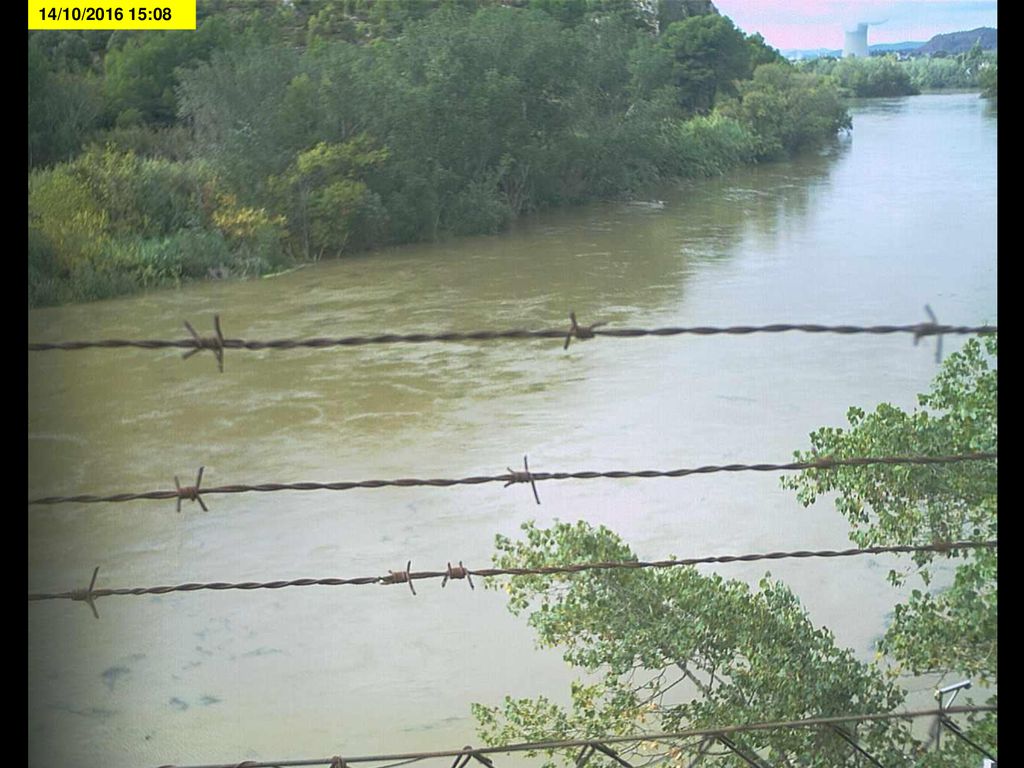

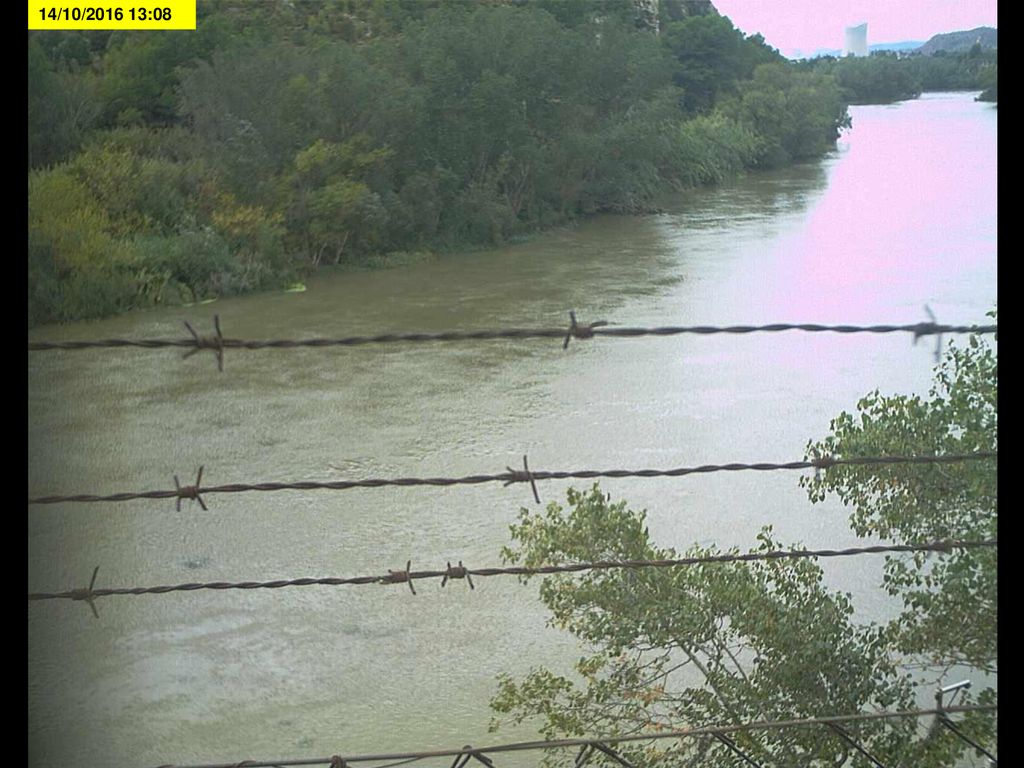

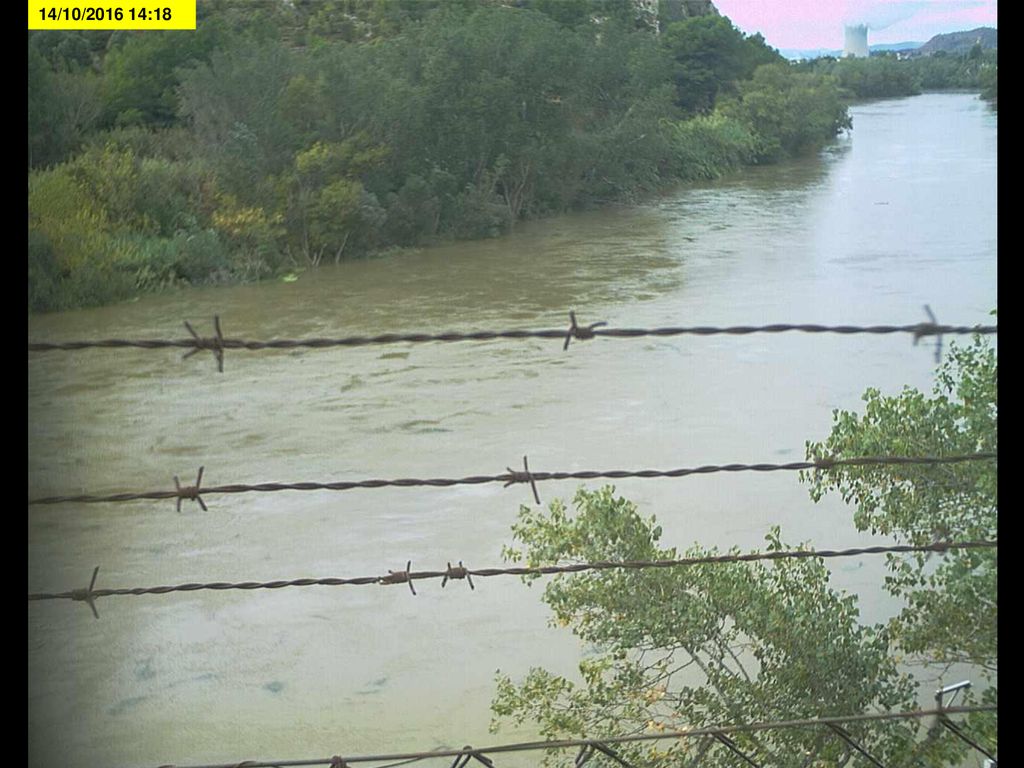

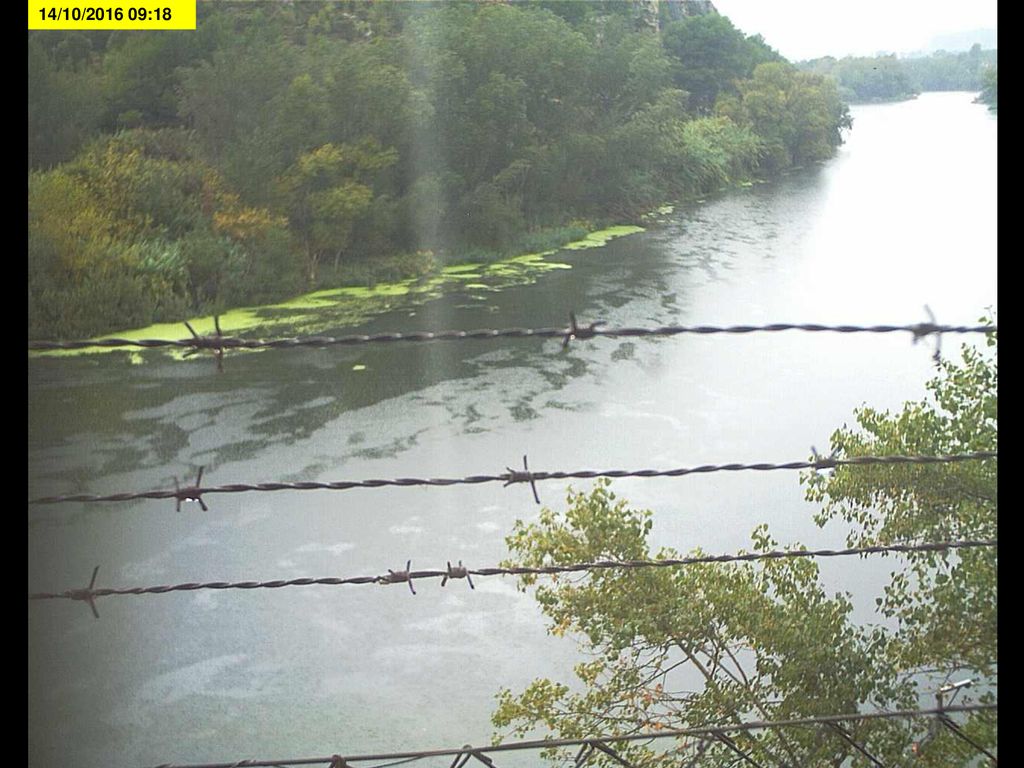

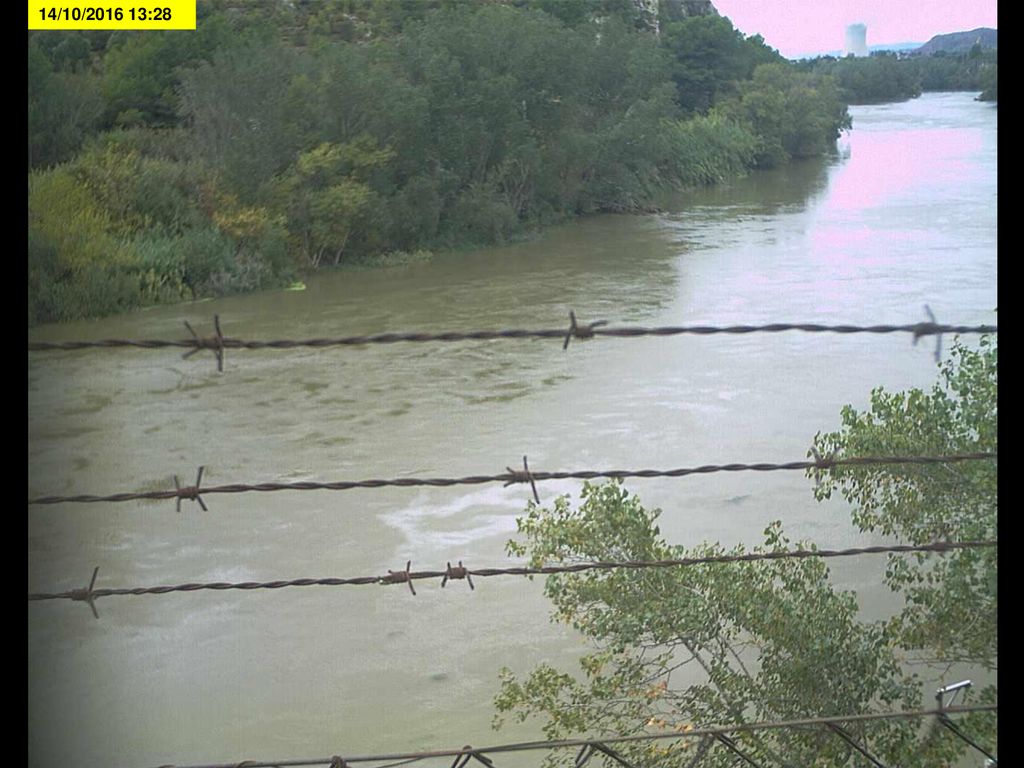

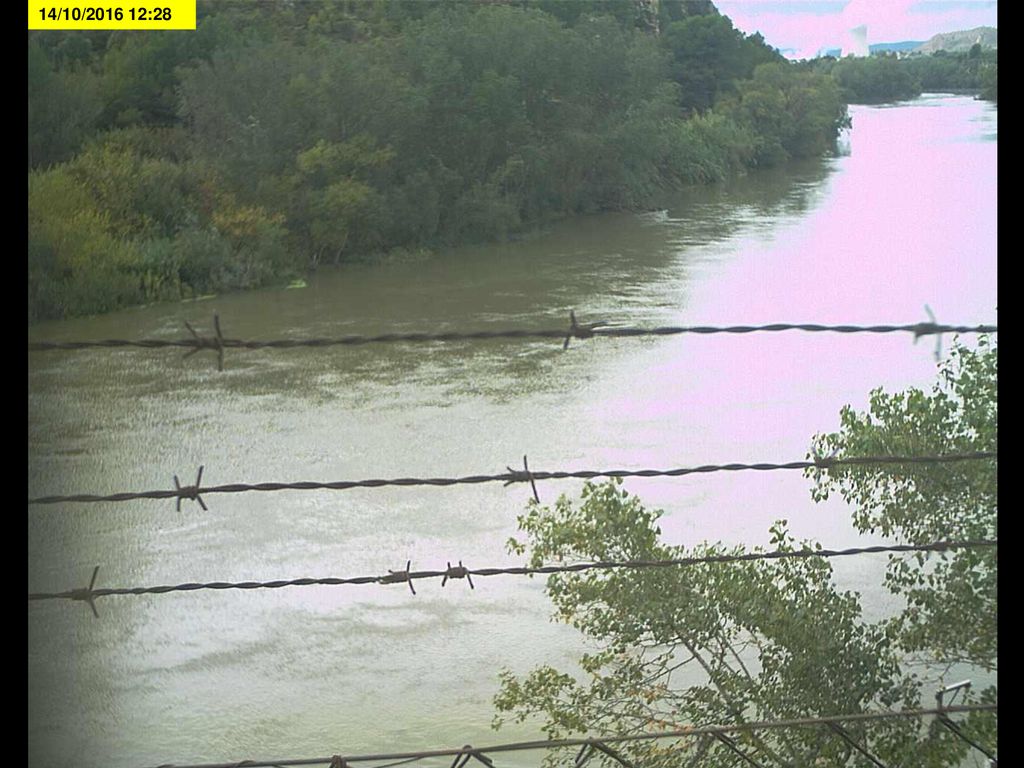

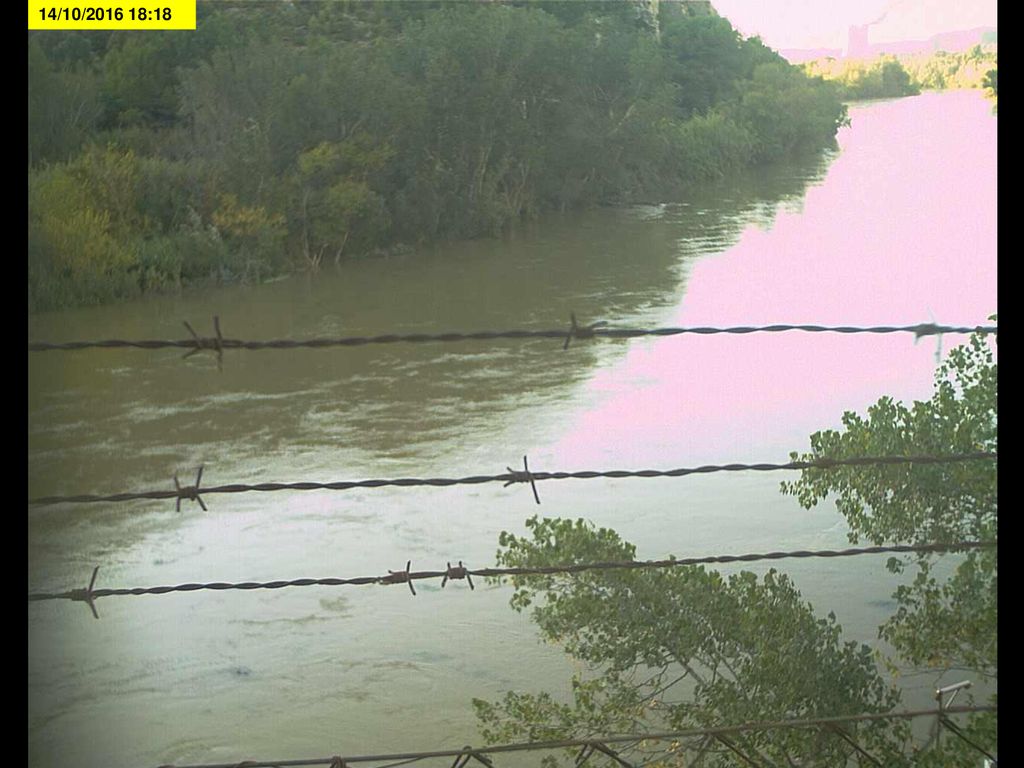

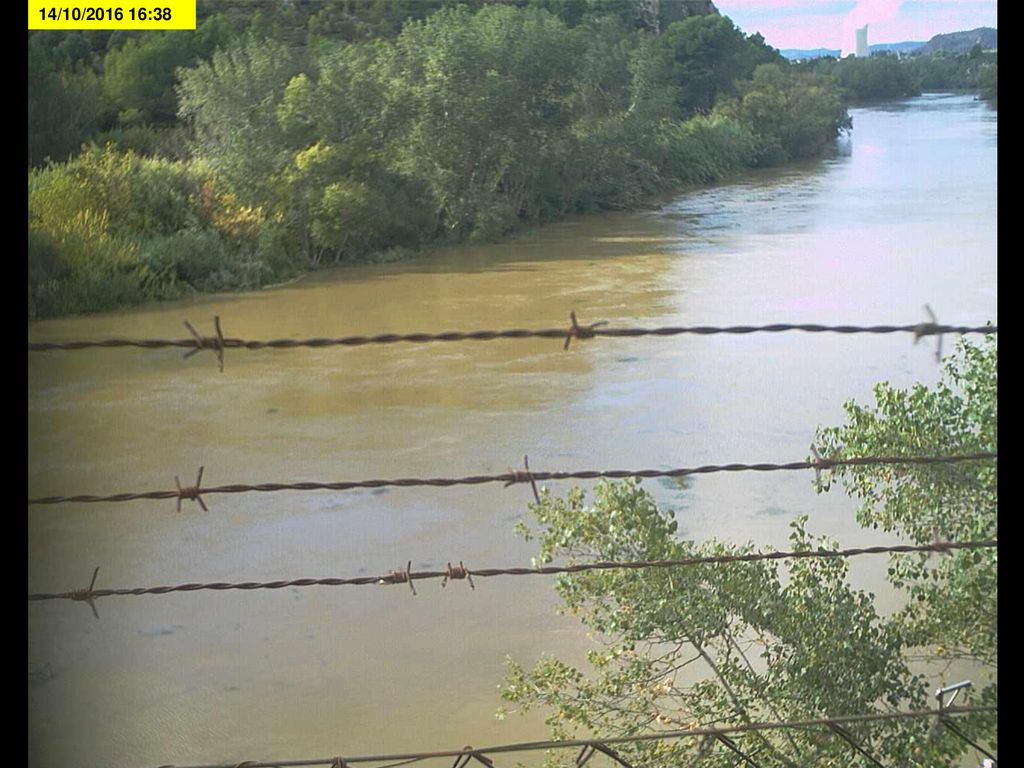

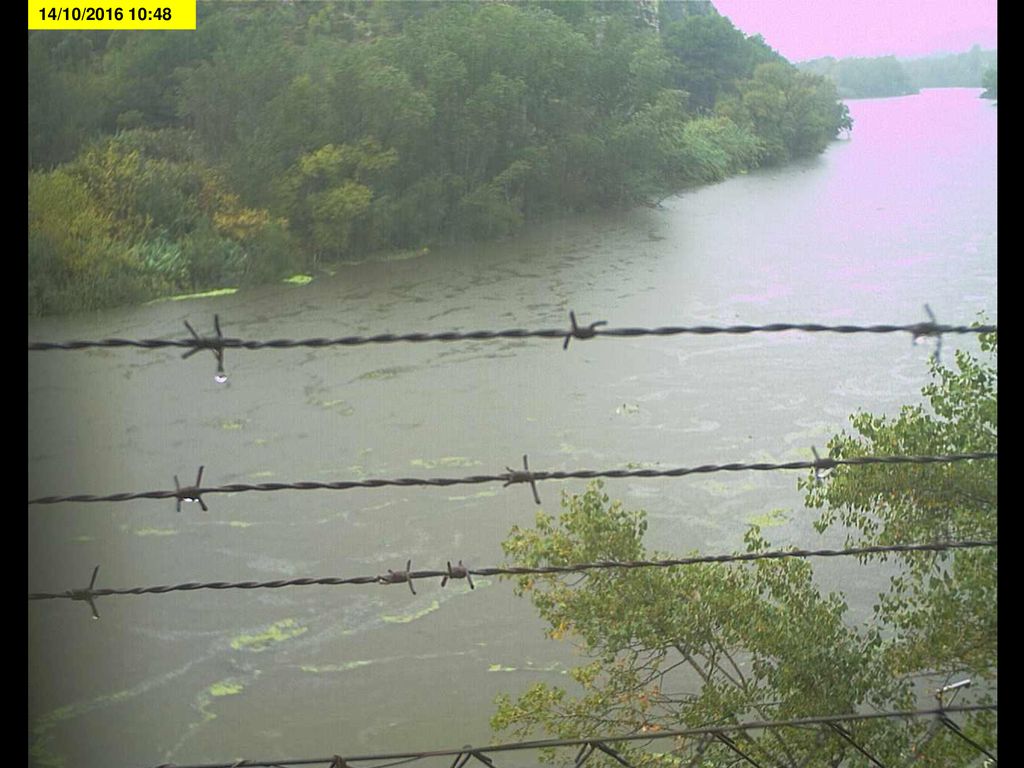

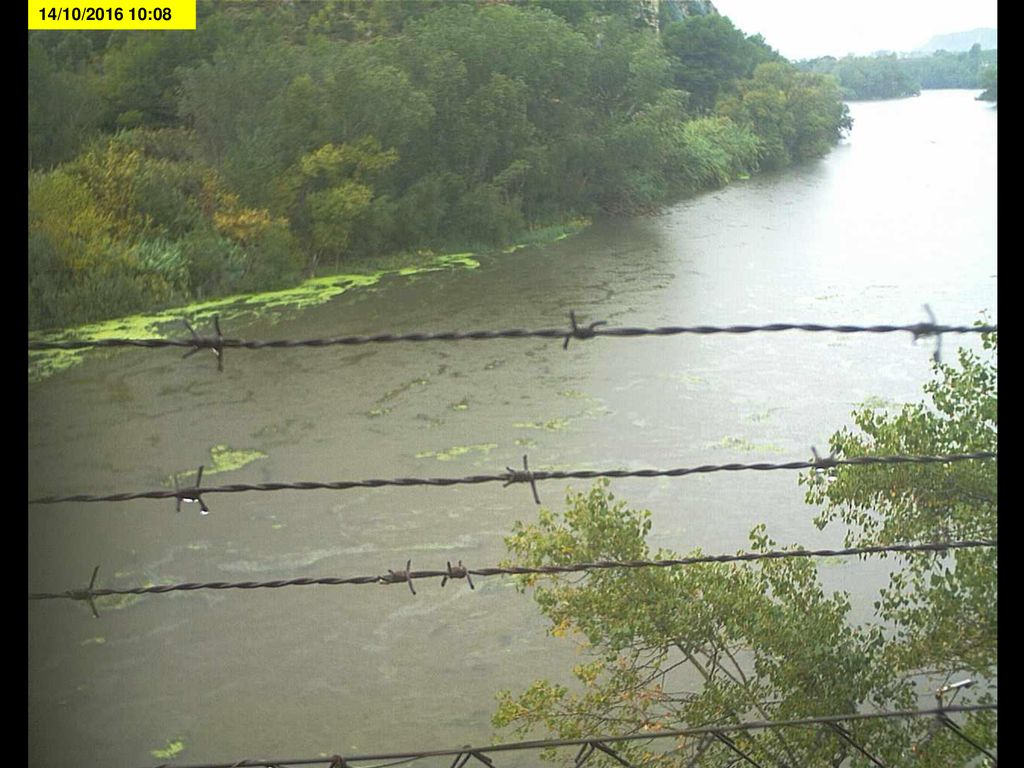

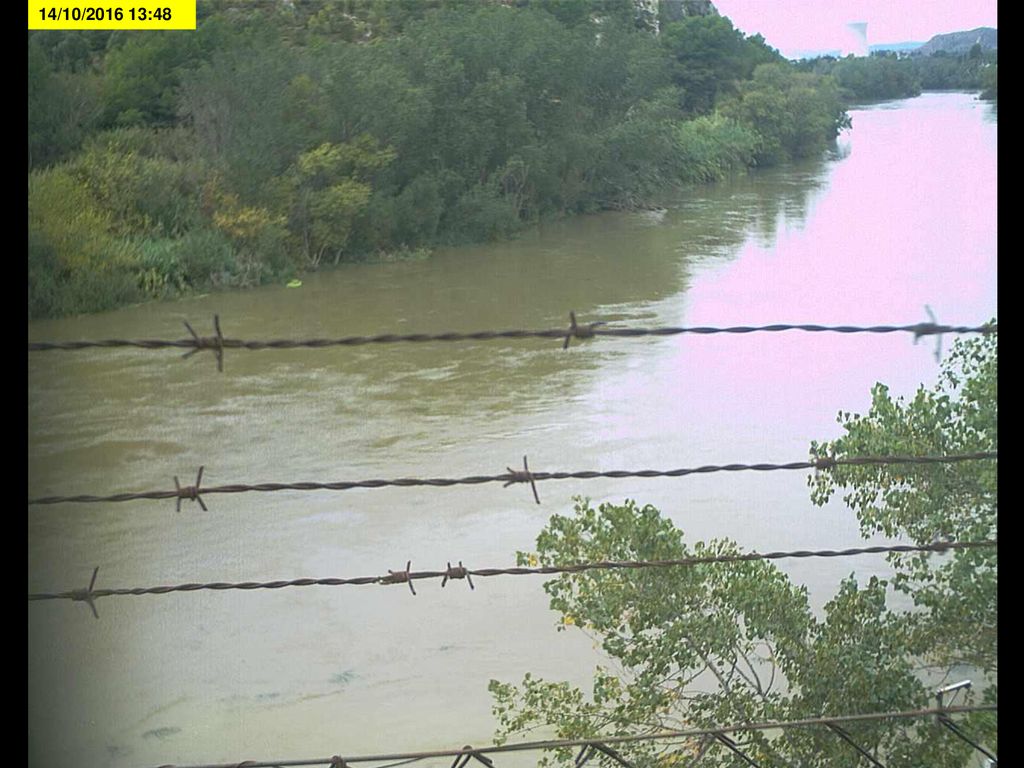

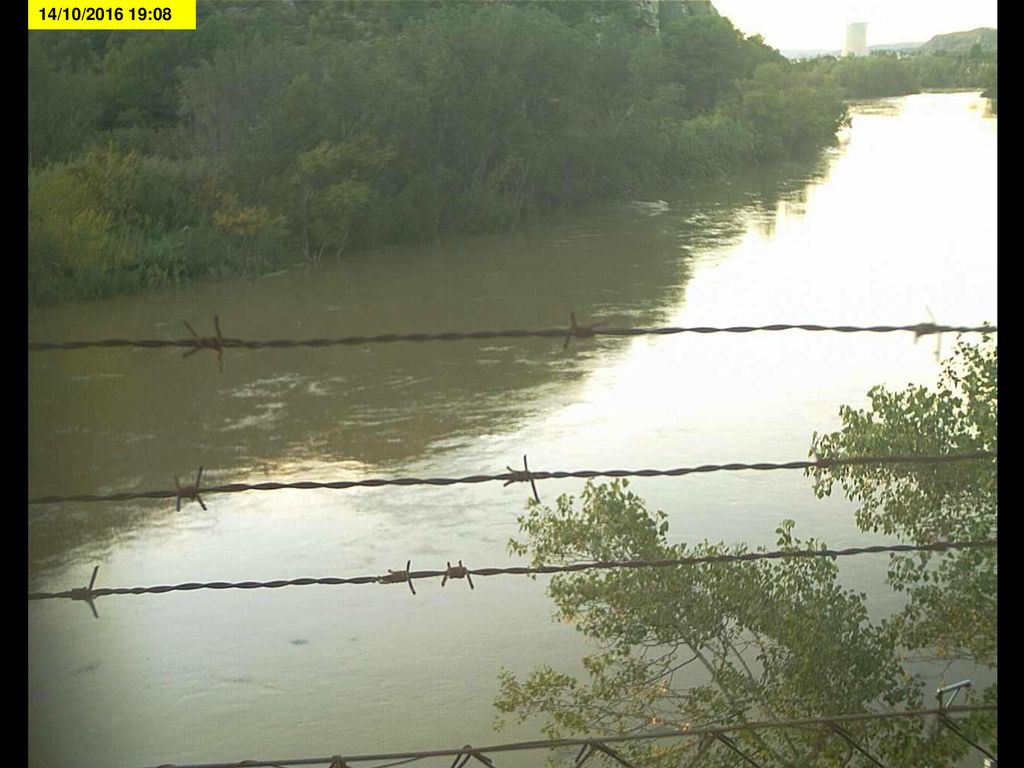

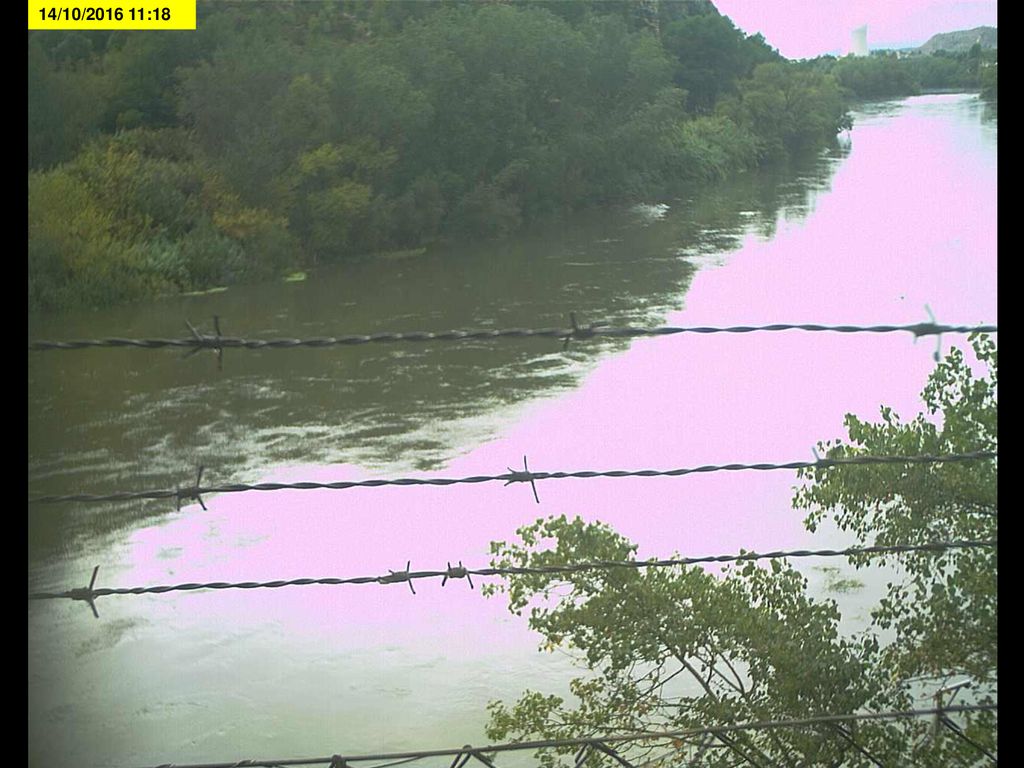

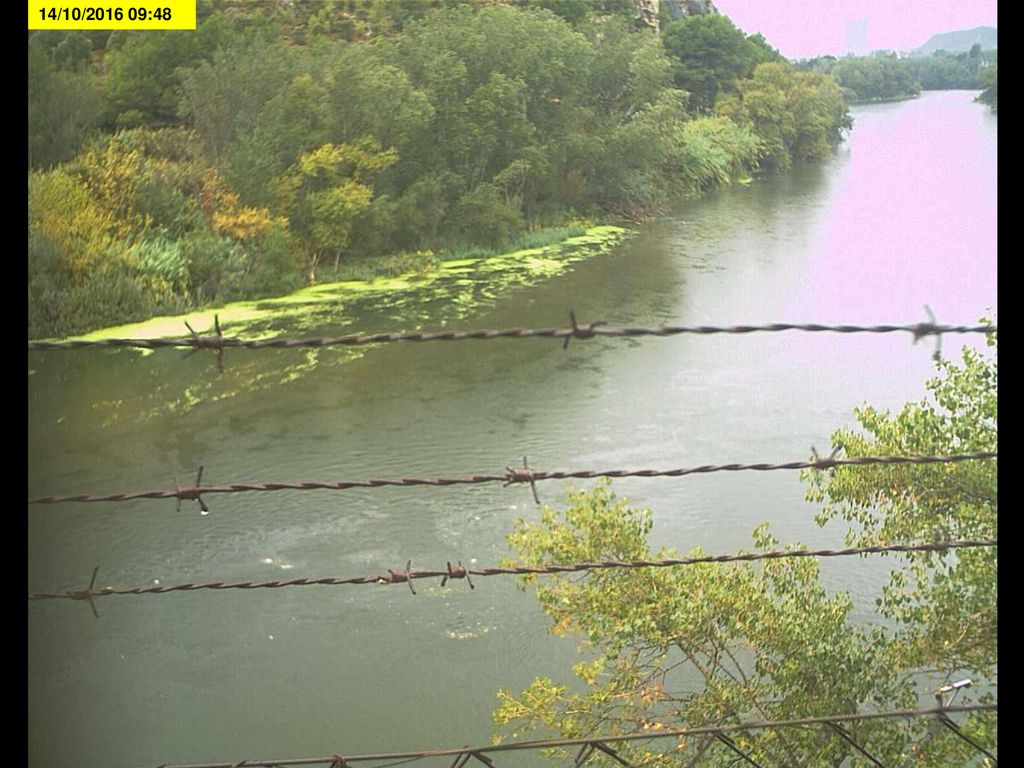

11 Fotografías del desembalse
Tomadas por la estación de alerta del río Ebro en Ascó. Intervalos de 10 minutos. El funcionamiento de las estaciones de alerta de Flix, Ascó y Xerta ha sido satisfactorio durante todo el proceso de desembalse. La entrega de las muestras en el laboratorio de la CHE se ha realizado en la mañana del lunes 17/10/16.

12 14/10/ :08

13 14/10/ :18

14 14/10/ :28

15 14/10/ :38

16 14/10/ :48

17 14/10/ :58

18 14/10/ :08

19 14/10/ :18

20 14/10/ :28

21 14/10/ :38

22 14/10/ :48

23 14/10/ :58

24 14/10/ :08

25 14/10/ :18

26 14/10/ :28

27 14/10/ :38

28 14/10/ :48

29 14/10/ :58

30 14/10/ :08

31 14/10/ :18

32 14/10/ :28

33 14/10/ :38

34 14/10/ :48

35 14/10/ :58

36 14/10/ :08

37 14/10/ :18

38 14/10/ :28

39 14/10/ :38

40 14/10/ :48

41 14/10/ :58

42 14/10/ :08

43 14/10/ :18

44 14/10/ :28

45 14/10/ :38

46 14/10/ :48

47 14/10/ :58

48 14/10/ :08

49 14/10/ :18

50 14/10/ :28

51 14/10/ :38

52 14/10/ :48

53 14/10/ :58

54 14/10/ :08

55 14/10/ :18

56 14/10/ :28

57 14/10/ :38

58 14/10/ :48

59 14/10/ :58

60 14/10/ :08

61 14/10/ :18

62 14/10/ :28

63 14/10/ :38

64 14/10/ :48

65 14/10/ :58

66 14/10/ :08

67 14/10/ :18

68 14/10/ :28

69 14/10/ :38

70 14/10/ :48

71 14/10/ :58

72 14/10/ :08

73 14/10/ :18

74 14/10/ :28

75 14/10/ :38

76 14/10/ :48

77 14/10/ :58

78 14/10/ :08

79 14/10/ :18

80 14/10/ :28

81 14/10/ :38

82 14/10/ :48

83 GRACIAS POR VUESTRO INTERÉS Y... ... HASTA EL PRÓXIMO DESEMBALSE
