1 Cambios en los sistemas materiales
2º E.S.O. U.3 La luz y el sonido Sombras y penumbras

2 Foco puntual y cuerpo opaco
Formación de sombras y penumbras Foco puntual y cuerpo opaco Vamos a estudiar varios casos Zona iluminada Zona en sombra (no llega ningún rayo de luz) Foco puntual Cuerpo opaco Pantalla Zona iluminada Si un foco de luz es muy pequeño (o es grande pero se encuentra muy lejos del objeto iluminado, como el Sol), producirá sombras nítidas.

3 En una habitación de paredes negras situamos el ojo en los distintos agujeros señalados de la pantalla, ¿qué se verá desde cada uno de ellos cuando la fuente puntual emita luz? Desde el agujero central no se ve nada, no se ve el objeto opaco porque desde él no se envía luz hasta el ojo al no estar iluminada la parte enfrentada al observador.

4 En una habitación de paredes negras situamos el ojo en los distintos agujeros señalados de la pantalla, ¿qué se verá desde cada uno de ellos cuando la fuente puntual emita luz? Si el rayo solo representa una de las direcciones de propagación de la luz, sería conveniente trazar dos rayos que pasen por los límites del agujero, por lo que habremos seleccionado un haz divergente de luz (cónico) que representa, mejor que un único rayo, la luz que entra por él. Desde los agujeros superior e inferior se ve la fuente pero no el rayo de luz, como muestran los haces divergentes de luz.

5 Fuente extensa y cuerpo opaco
Formación de sombras y penumbras Fuente extensa y cuerpo opaco Fuente extensa Cuerpo opaco Pantalla Para ayudar a comprender la formación de una penumbra continua podemos realizar trazados gráficos suponiendo que la fuente extensa está formada por conjuntos discretos de puntos (3, 5 puntos), e inferir, a partir de ellos, lo que se observará al considerar la fuente extensa como un conjunto ilimitado de puntos.

6 Fuente extensa (3 puntos) y cuerpo opaco
Formación de sombras y penumbras Fuente extensa (3 puntos) y cuerpo opaco Zona iluminada por todos los puntos Zona no iluminada por 3 Zona no iluminada por 2 y3 1 Zona no iluminada por ningún punto 2 3 Zona no iluminada por 1 y 2 Zona no iluminada por 1 Zona iluminada por todos los puntos

7

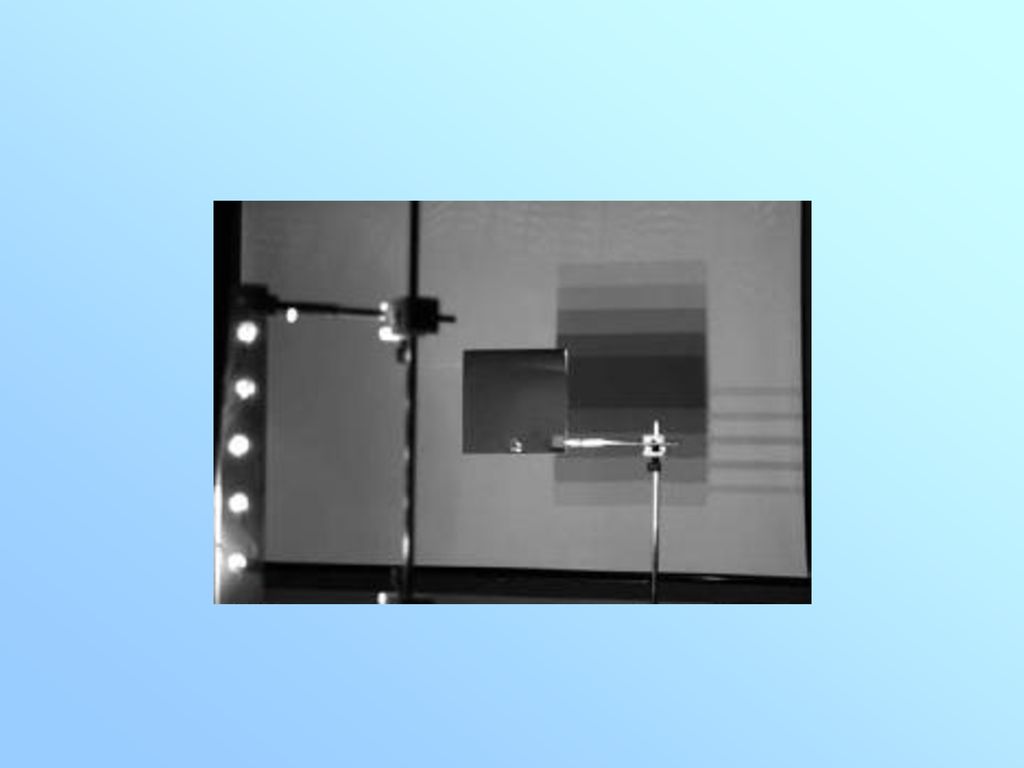

8 Fuente extensa (5 puntos) y cuerpo opaco
Formación de sombras y penumbras Fuente extensa (5 puntos) y cuerpo opaco

9

10 Fuente extensa (infinitos puntos) y cuerpo opaco
Formación de sombras y penumbras Fuente extensa (infinitos puntos) y cuerpo opaco

11

12 Formación de sombras y penumbras:
