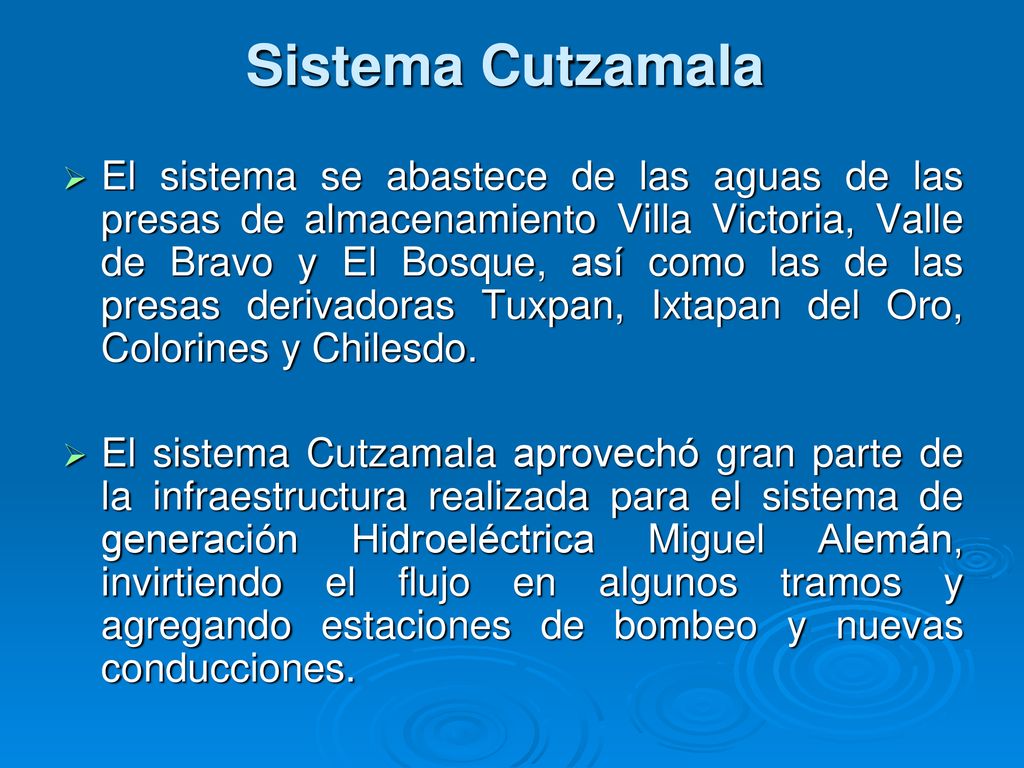

1 Sistema Cutzamala El sistema se abastece de las aguas de las presas de almacenamiento Villa Victoria, Valle de Bravo y El Bosque, así como las de las presas derivadoras Tuxpan, Ixtapan del Oro, Colorines y Chilesdo. El sistema Cutzamala aprovechó gran parte de la infraestructura realizada para el sistema de generación Hidroeléctrica Miguel Alemán, invirtiendo el flujo en algunos tramos y agregando estaciones de bombeo y nuevas conducciones.

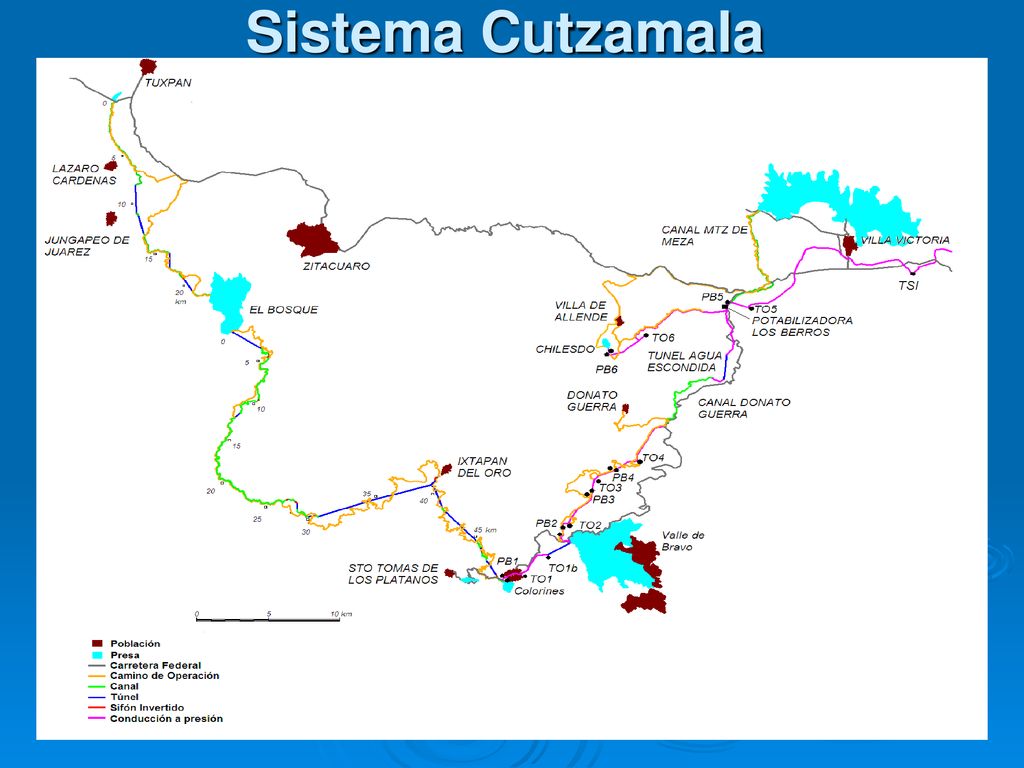

2 Sistema Cutzamala

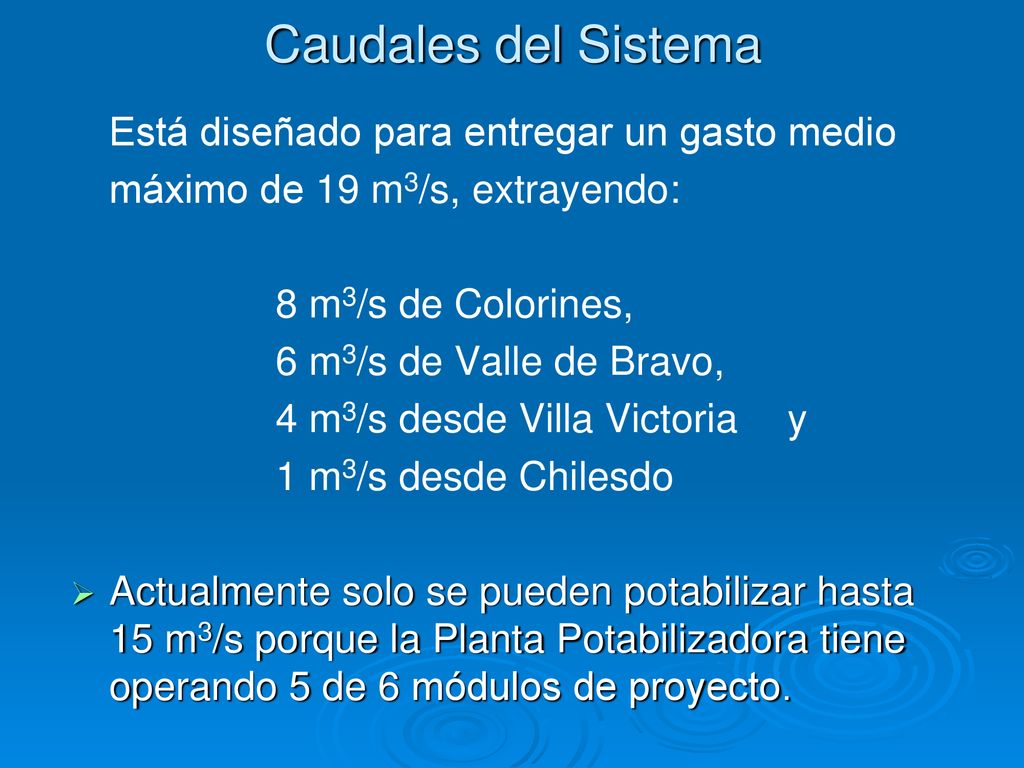

3 Caudales del Sistema Está diseñado para entregar un gasto medio
máximo de 19 m3/s, extrayendo: 8 m3/s de Colorines, 6 m3/s de Valle de Bravo, 4 m3/s desde Villa Victoria y 1 m3/s desde Chilesdo Actualmente solo se pueden potabilizar hasta 15 m3/s porque la Planta Potabilizadora tiene operando 5 de 6 módulos de proyecto.

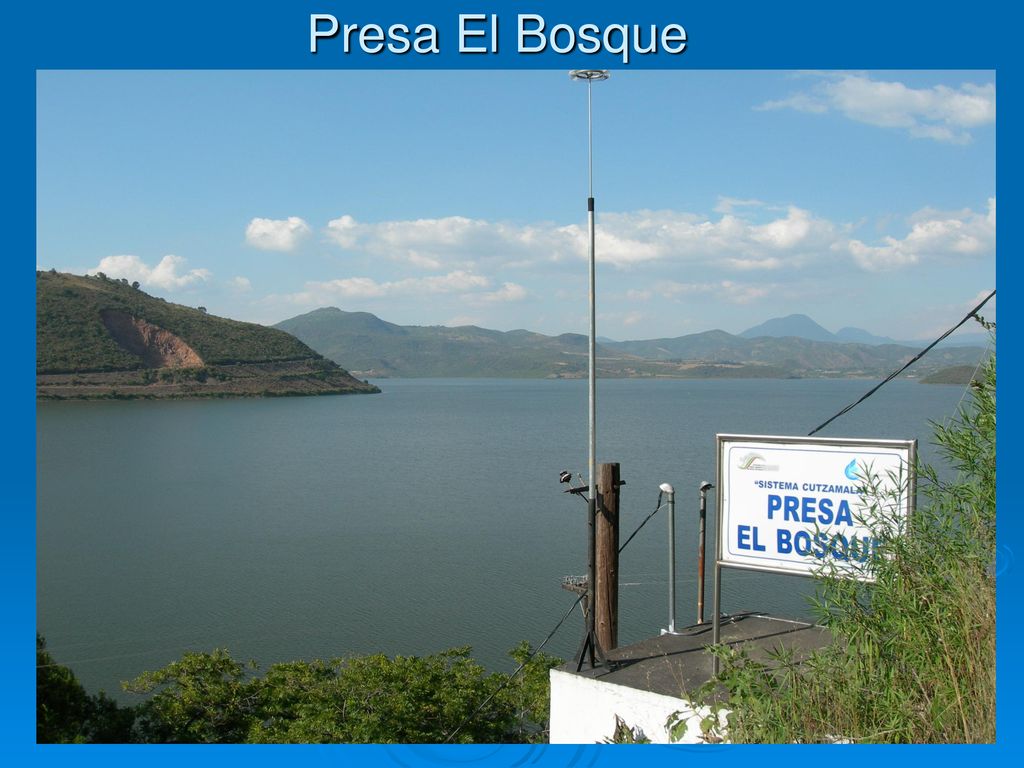

4 Presa El Bosque

5 Presa Colorines

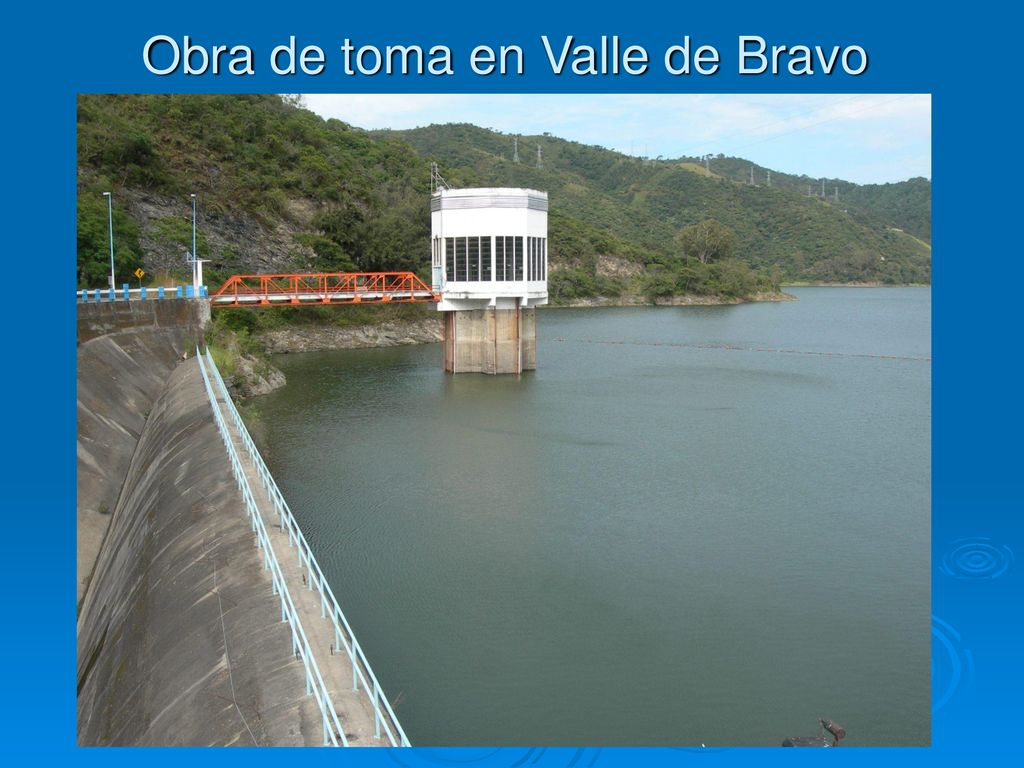

6 Obra de toma en Valle de Bravo

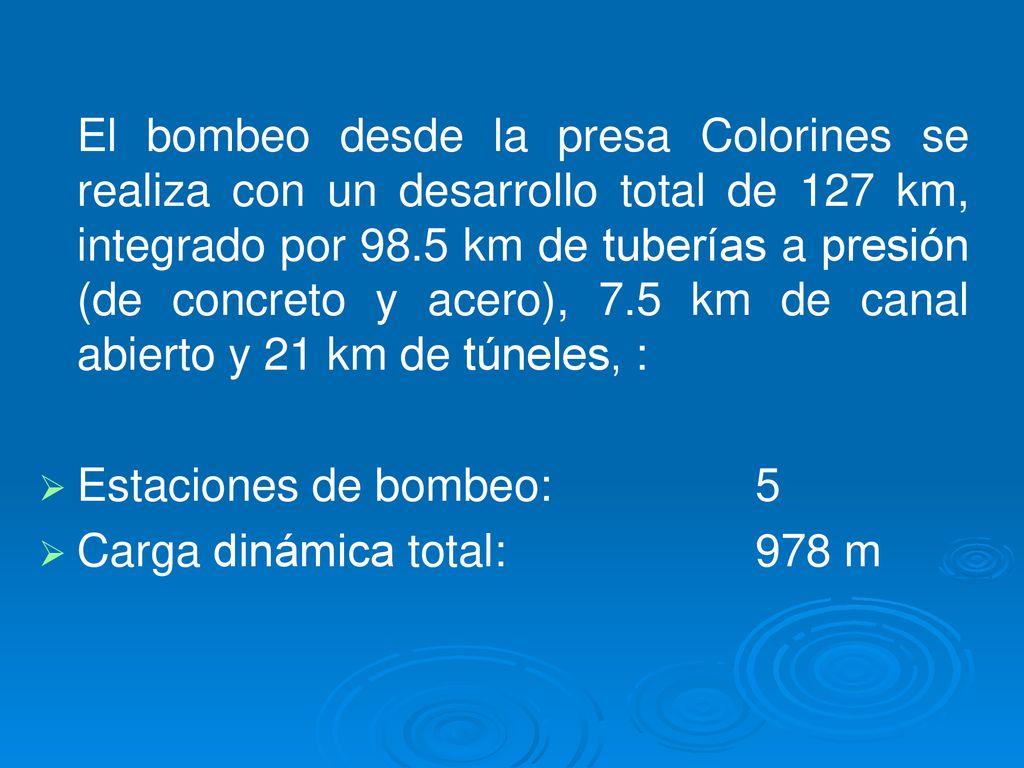

7 El bombeo desde la presa Colorines se realiza con un desarrollo total de 127 km, integrado por 98.5 km de tuberías a presión (de concreto y acero), 7.5 km de canal abierto y 21 km de túneles, : Estaciones de bombeo: 5 Carga dinámica total: m

8

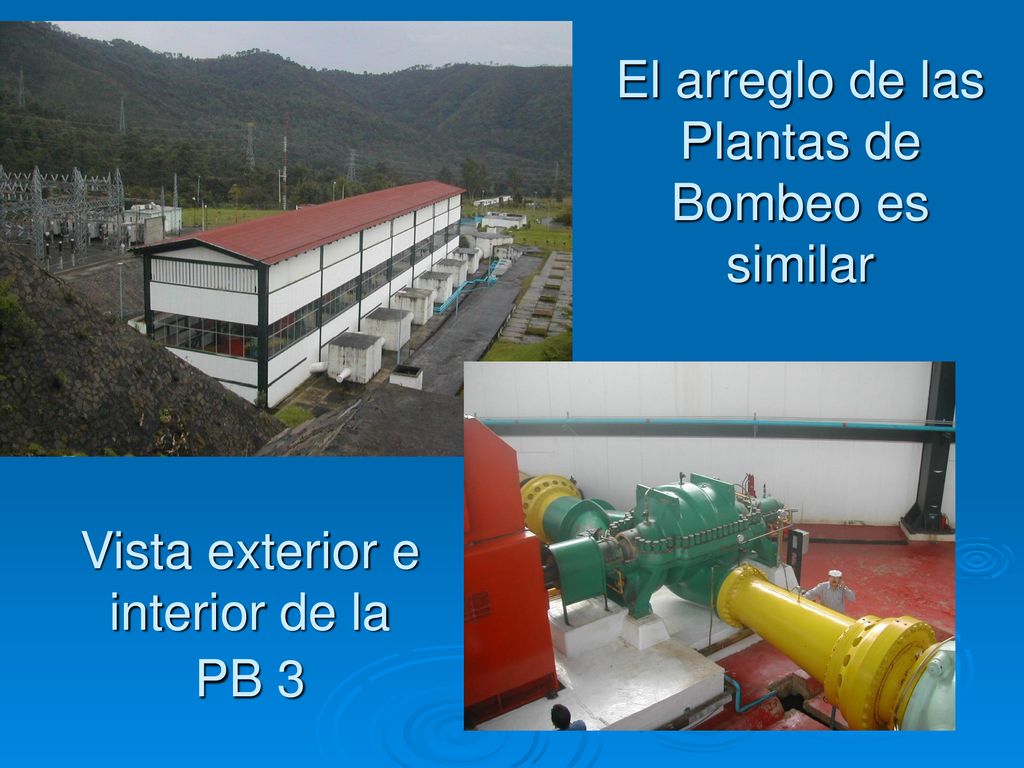

9 El arreglo de las Plantas de Bombeo es similar
Vista exterior e interior de la PB 3

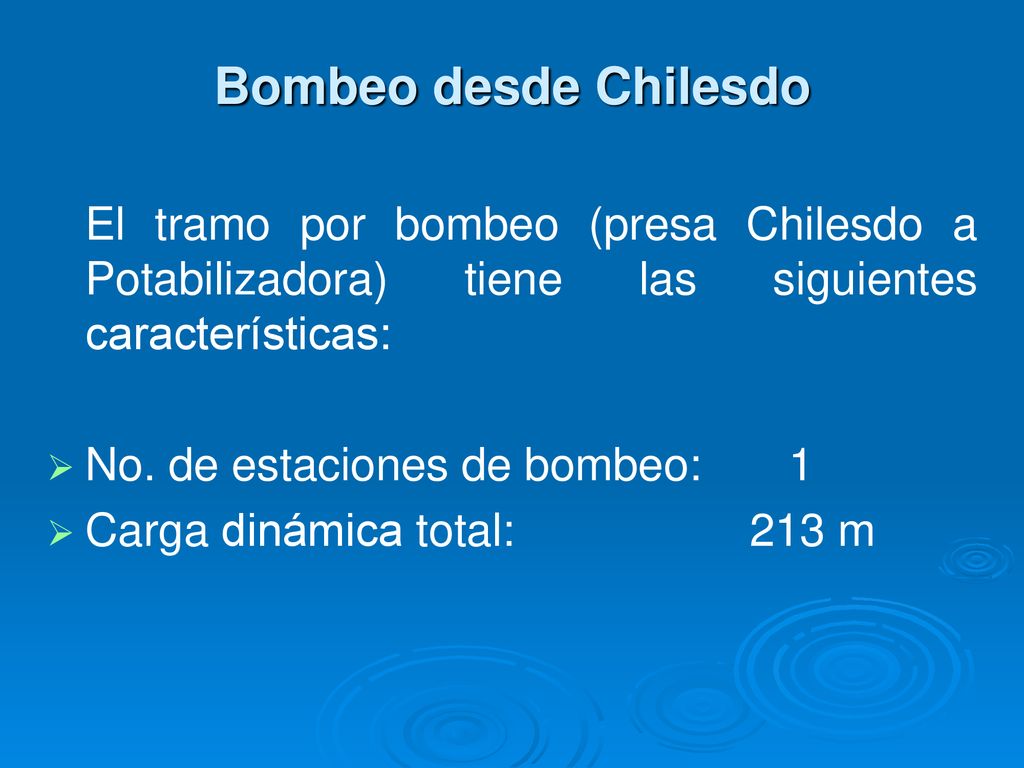

10 Bombeo desde Chilesdo No. de estaciones de bombeo: 1
El tramo por bombeo (presa Chilesdo a Potabilizadora) tiene las siguientes características: No. de estaciones de bombeo: 1 Carga dinámica total: m

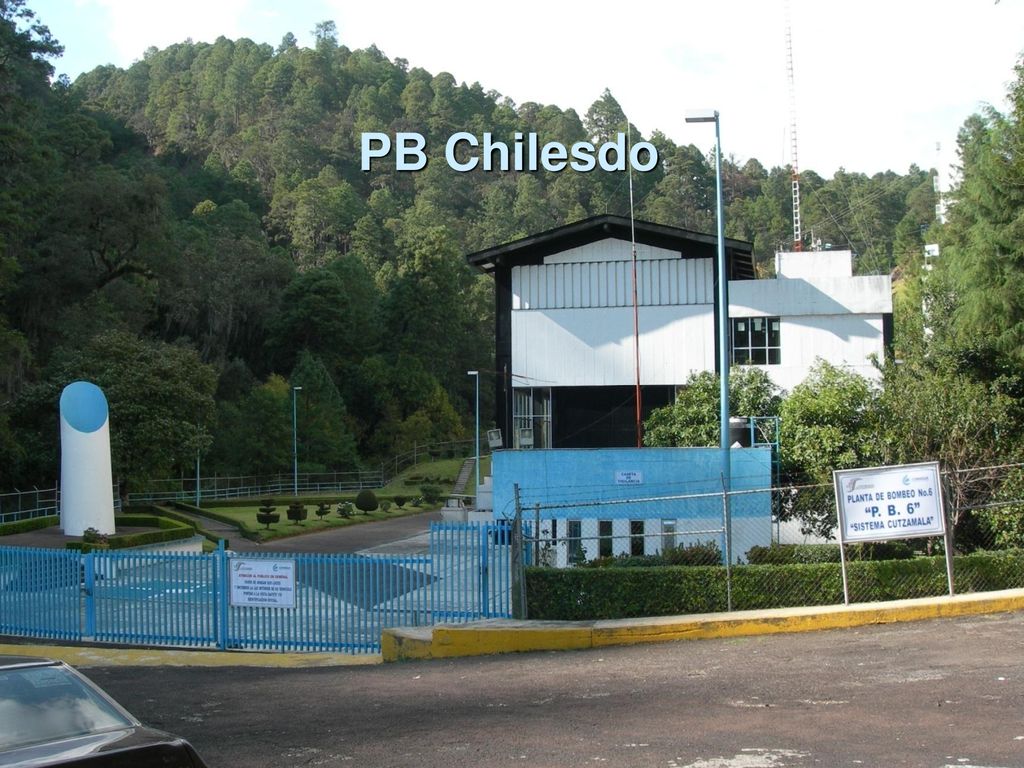

11 PB Chilesdo

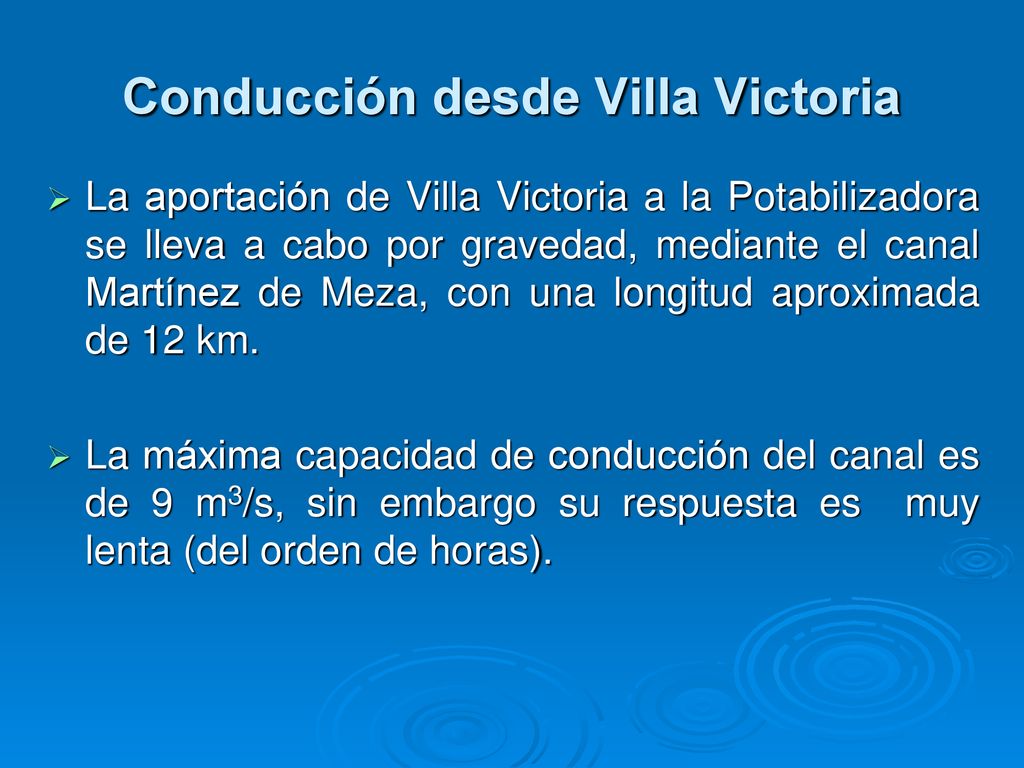

12 Conducción desde Villa Victoria
La aportación de Villa Victoria a la Potabilizadora se lleva a cabo por gravedad, mediante el canal Martínez de Meza, con una longitud aproximada de 12 km. La máxima capacidad de conducción del canal es de 9 m3/s, sin embargo su respuesta es muy lenta (del orden de horas). L

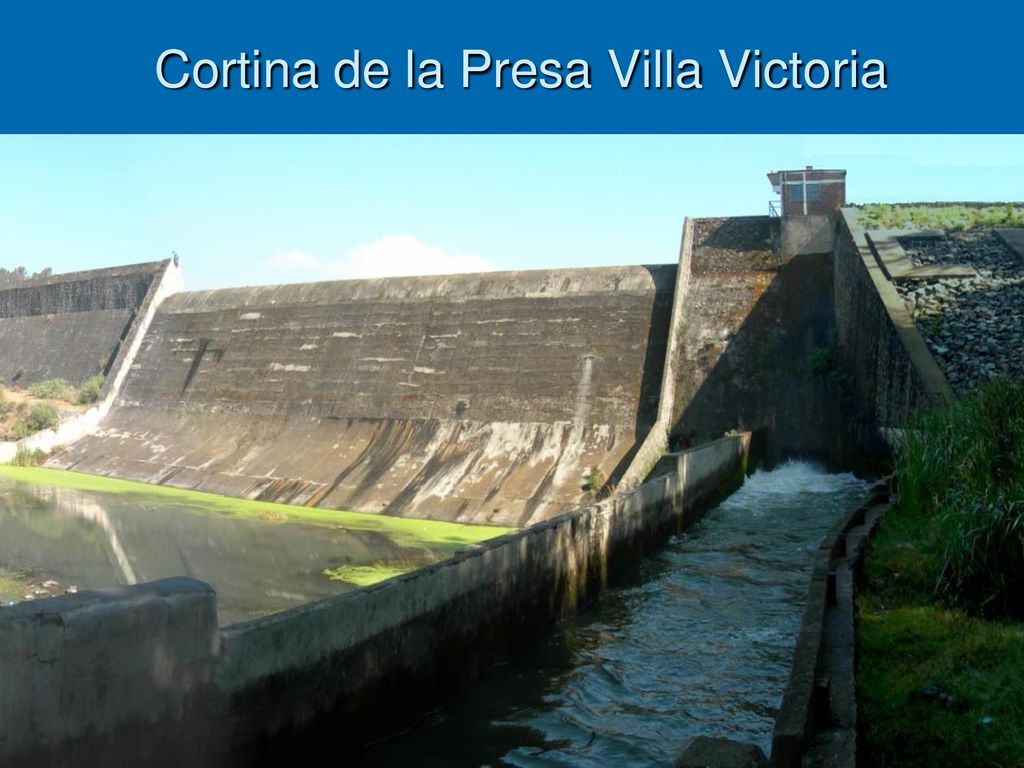

13 Cortina de la Presa Villa Victoria

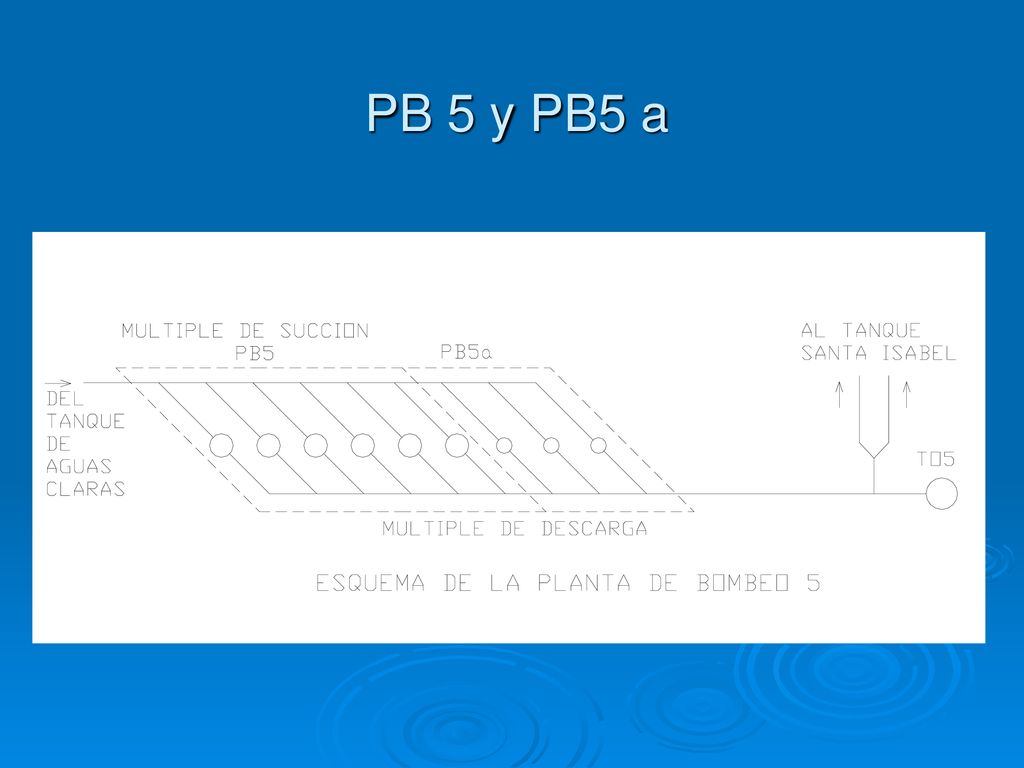

14 PB 5 y PB5 a

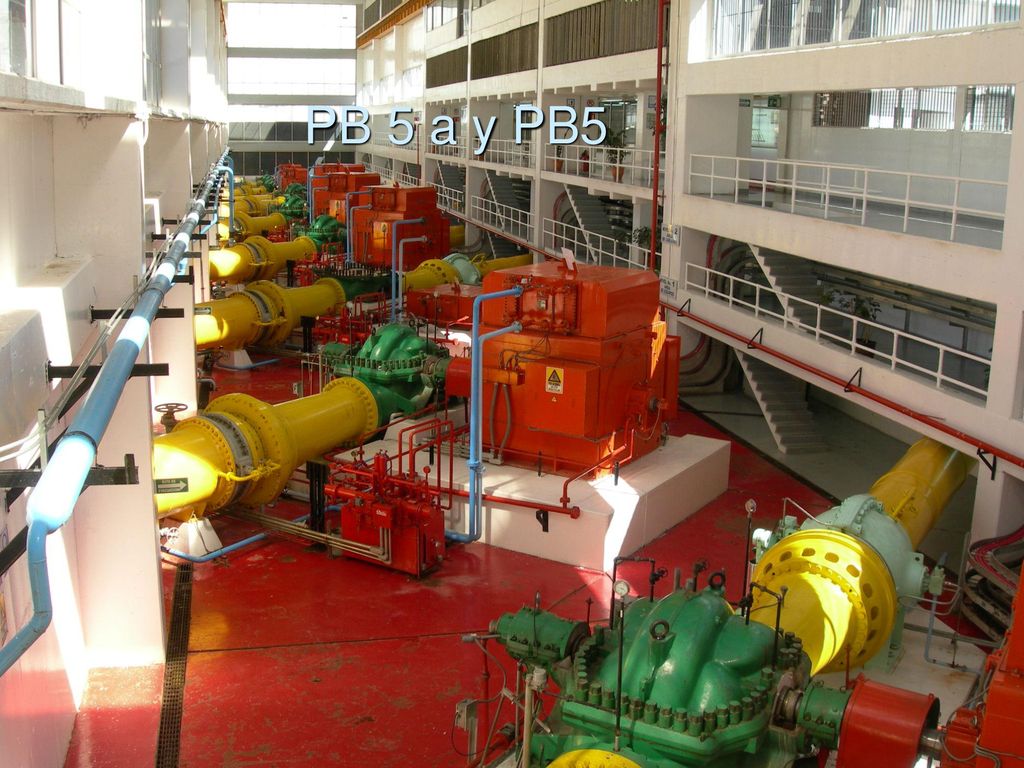

15 PB 5 a y PB5

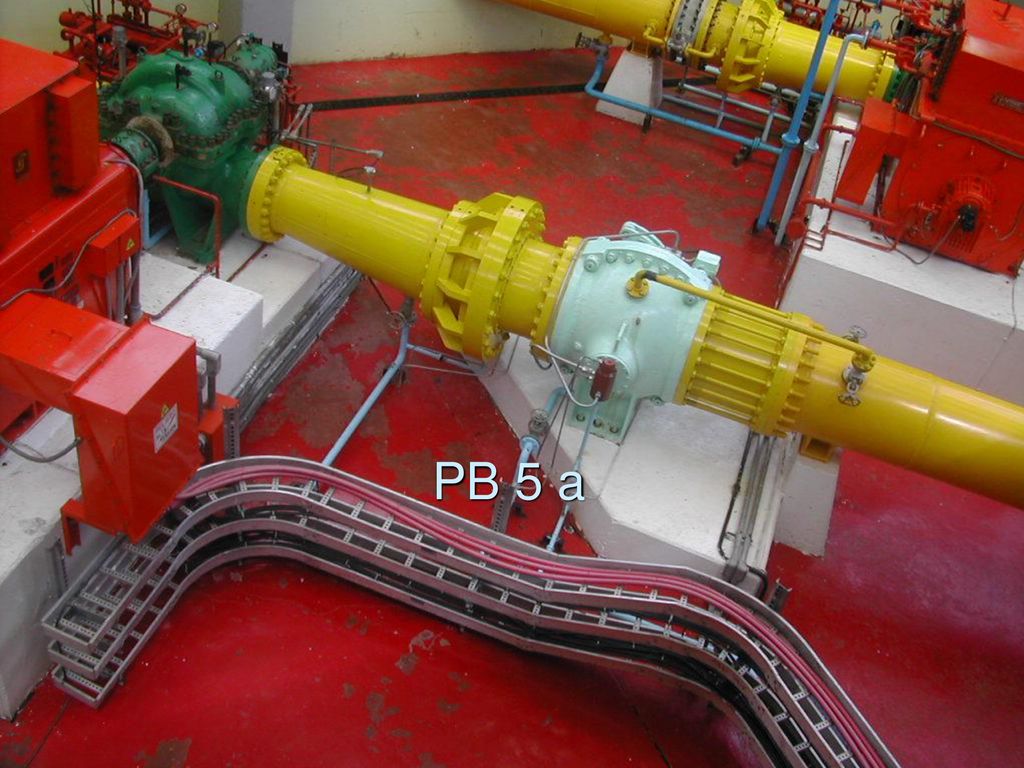

16 PB 5 a

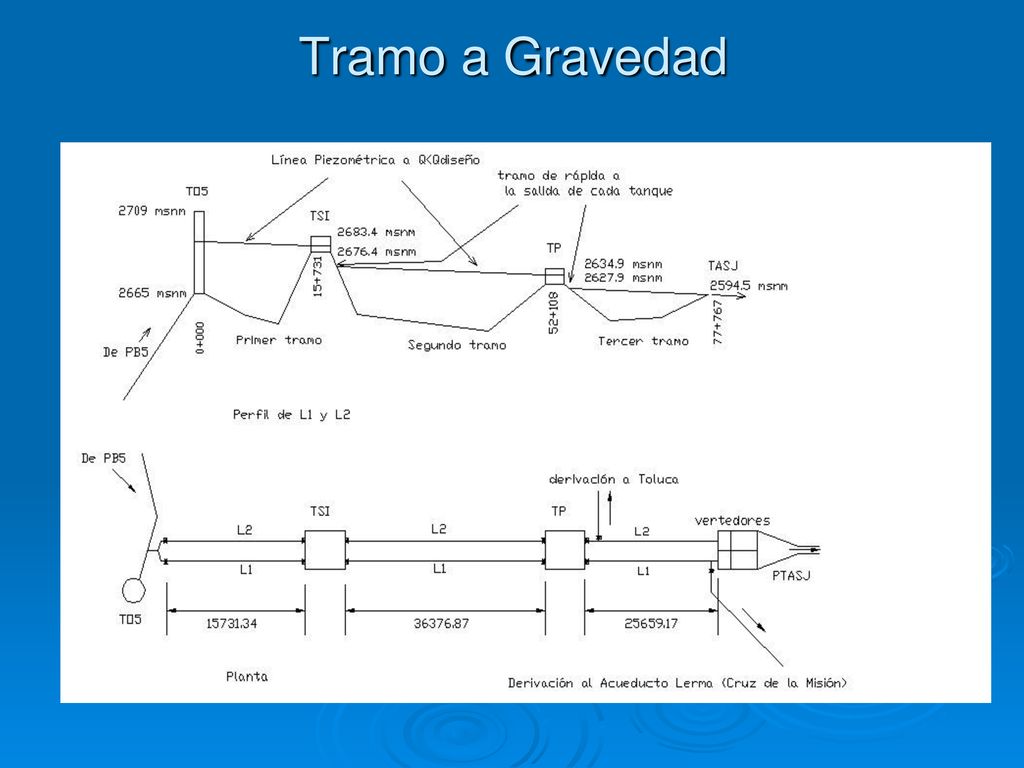

17 Tramo a Gravedad

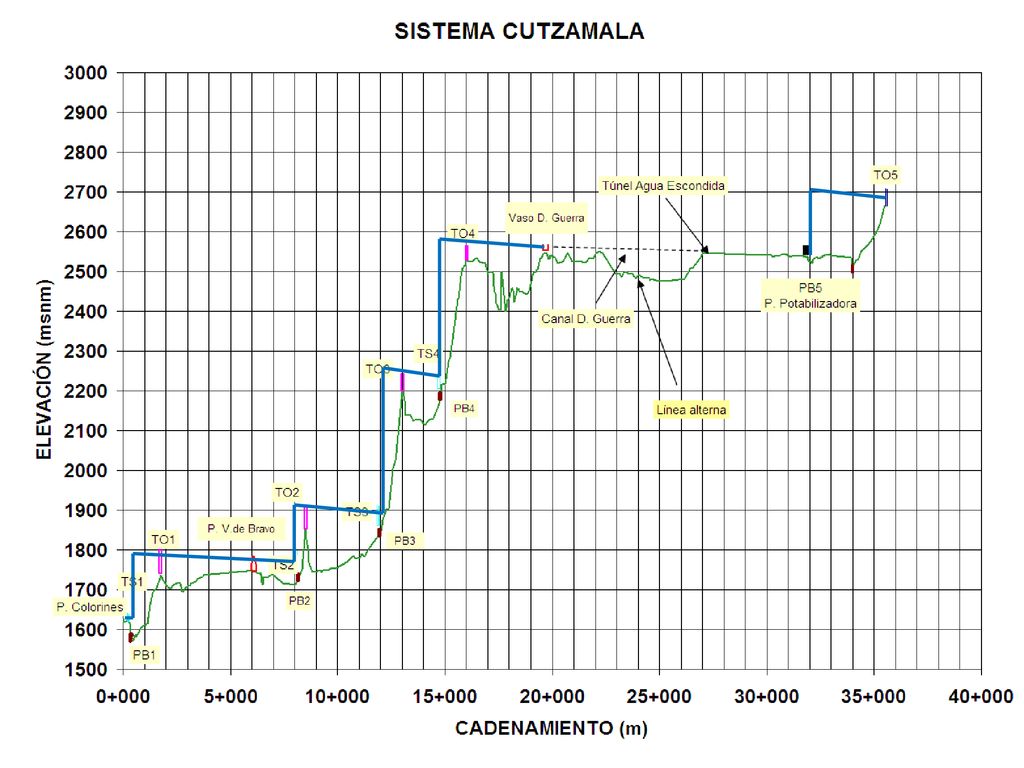

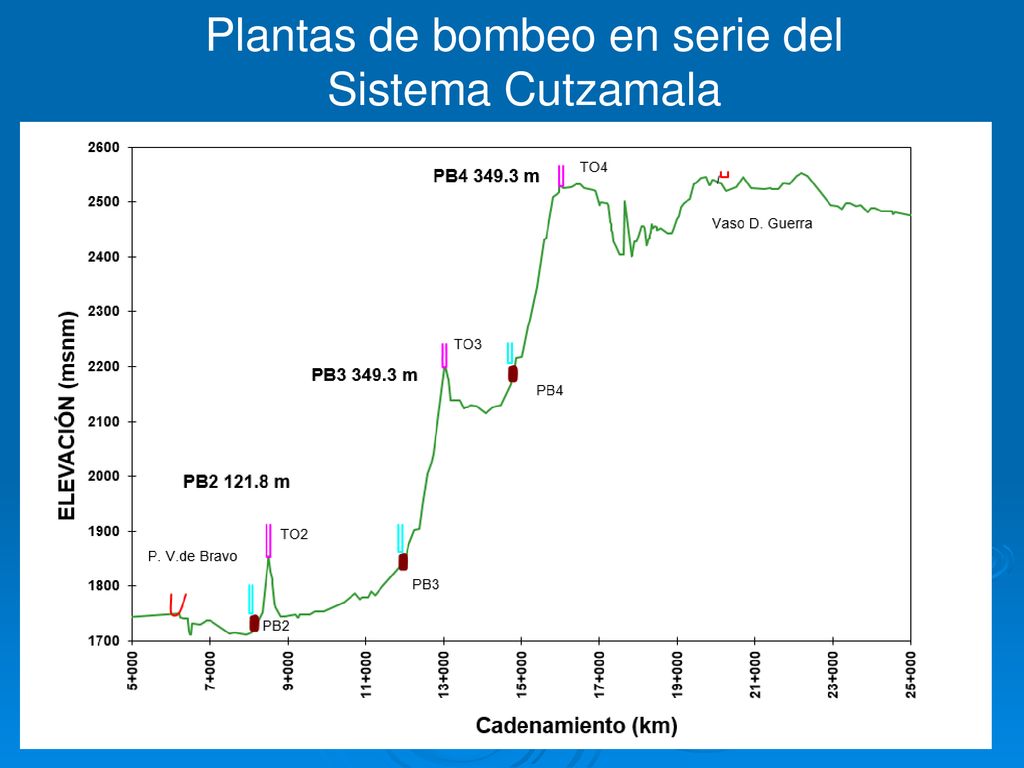

18 Plantas de bombeo en serie del
Sistema Cutzamala

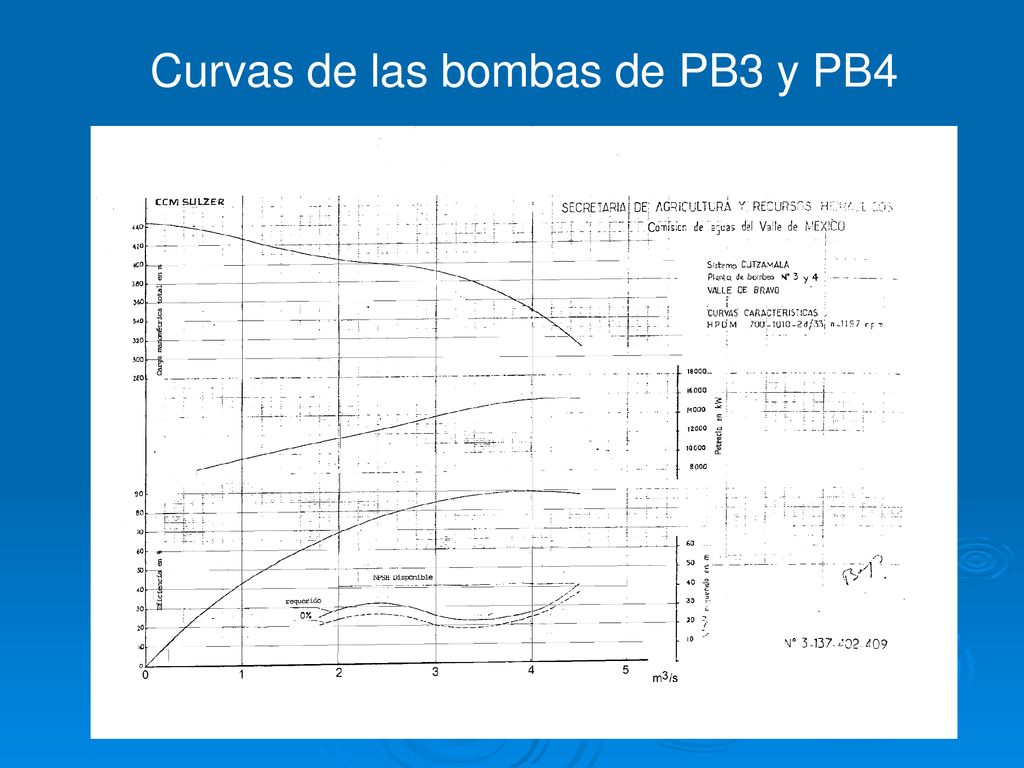

19 Curvas de las bombas de PB3 y PB4
